Este documento fornece instruções para um trabalho prático sobre a utilização de vários instrumentos de medição, incluindo voltímetro, amperímetro, ohmímetro, multímetro e wattímetro. O trabalho prático inclui medições de tensão, corrente, resistência e potência, preenchendo quadros de resultados. Inclui também perguntas sobre precauções a tomar em medições e sobre os princípios de operação dos instrumentos.

1. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________
UNIVERSIDADE DO ALGARVE – INSTITUTO SUPERIOR DE ENGENHARIA
INSTRUMENTAÇÃO E MEDIDAS
1º CICLO – 1º SEMESTRE - 2º ANO - 2009 / 2010

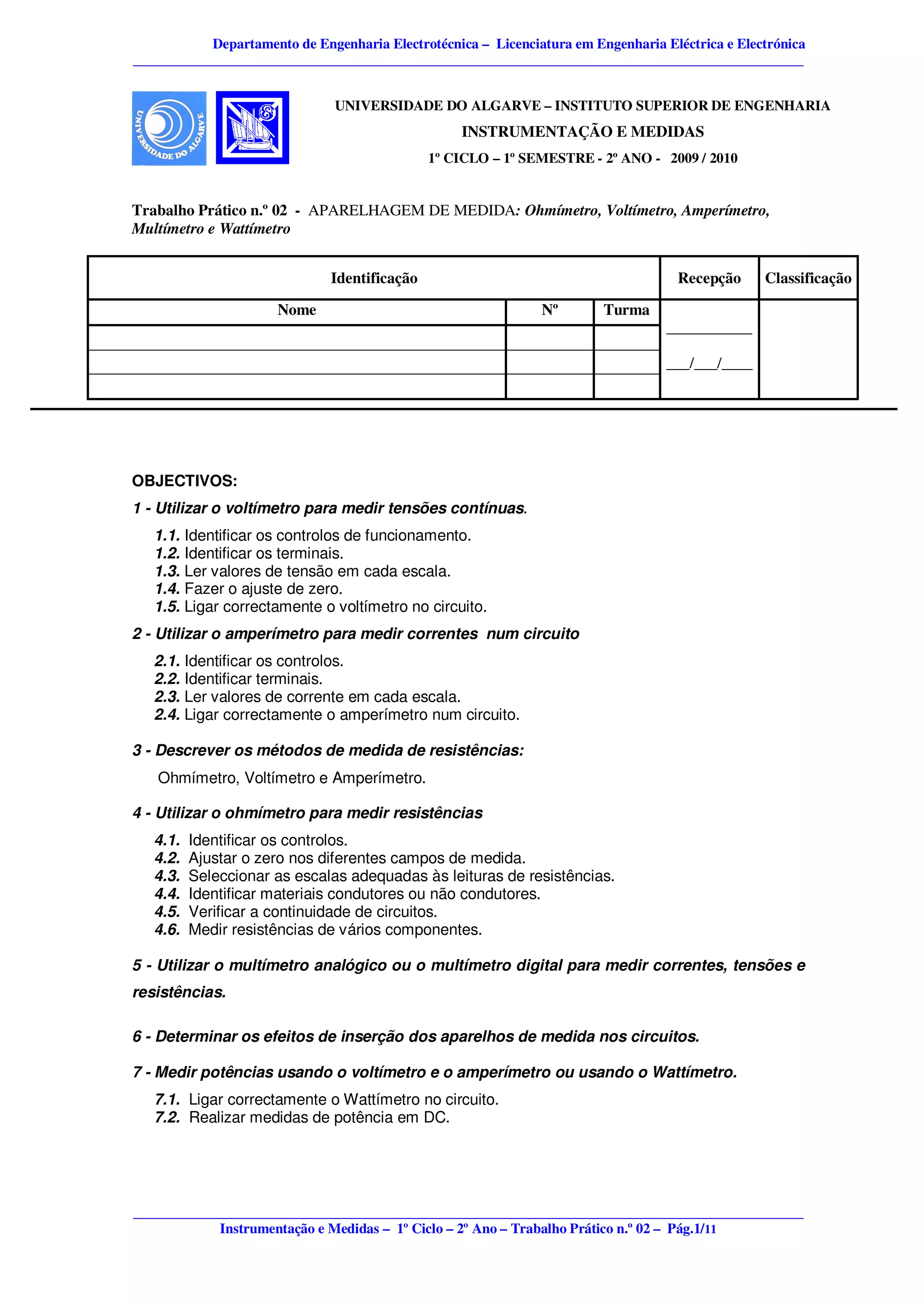

Trabalho Prático n.º 02 - APARELHAGEM DE MEDIDA: Ohmímetro, Voltímetro, Amperímetro,
Multímetro e Wattímetro
Identificação Recepção Classificação
Nome Nº Turma
___________
___/___/____
OBJECTIVOS:
1 - Utilizar o voltímetro para medir tensões contínuas.
1.1. Identificar os controlos de funcionamento.
1.2. Identificar os terminais.
1.3. Ler valores de tensão em cada escala.
1.4. Fazer o ajuste de zero.
1.5. Ligar correctamente o voltímetro no circuito.
2 - Utilizar o amperímetro para medir correntes num circuito
2.1. Identificar os controlos.
2.2. Identificar terminais.
2.3. Ler valores de corrente em cada escala.
2.4. Ligar correctamente o amperímetro num circuito.
3 - Descrever os métodos de medida de resistências:
Ohmímetro, Voltímetro e Amperímetro.
4 - Utilizar o ohmímetro para medir resistências
4.1. Identificar os controlos.
4.2. Ajustar o zero nos diferentes campos de medida.
4.3. Seleccionar as escalas adequadas às leituras de resistências.
4.4. Identificar materiais condutores ou não condutores.
4.5. Verificar a continuidade de circuitos.
4.6. Medir resistências de vários componentes.
5 - Utilizar o multímetro analógico ou o multímetro digital para medir correntes, tensões e
resistências.
6 - Determinar os efeitos de inserção dos aparelhos de medida nos circuitos.
7 - Medir potências usando o voltímetro e o amperímetro ou usando o Wattímetro.
7.1. Ligar correctamente o Wattímetro no circuito.
7.2. Realizar medidas de potência em DC.
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.1/11

2. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________

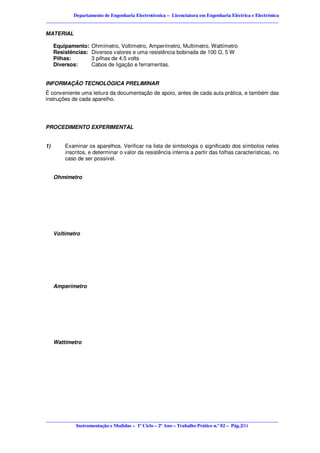

MATERIAL
Equipamento: Ohmímetro, Voltímetro, Amperímetro, Multímetro, Wattímetro
Resistências: Diversos valores e uma resistência bobinada de 100 , 5 W
Pilhas: 3 pilhas de 4,5 volts
Diversos: Cabos de ligação e ferramentas.
INFORMAÇÃO TECNOLÓGICA PRELIMINAR
É conveniente uma leitura da documentação de apoio, antes de cada aula prática, e também das
instruções de cada aparelho.
PROCEDIMENTO EXPERIMENTAL
1) Examinar os aparelhos. Verificar na lista de simbologia o significado dos símbolos neles
inscritos, e determinar o valor da resistência interna a partir das folhas características, no
caso de ser possível.
Ohmímetro
Voltímetro
Amperímetro
Wattímetro
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.2/11

3. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________

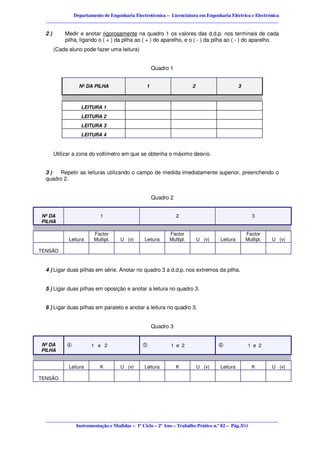

2) Medir e anotar rigorosamente na quadro 1 os valores das d.d.p. nos terminais de cada
pilha, ligando o ( + ) da pilha ao ( + ) do aparelho, e o ( - ) da pilha ao ( - ) do aparelho.
(Cada aluno pode fazer uma leitura)
Quadro 1
Nº DA PILHA 1 2 3
LEITURA 1
LEITURA 2
LEITURA 3
LEITURA 4
Utilizar a zona do voltímetro em que se obtenha o máximo desvio.
3) Repetir as leituras utilizando o campo de medida imediatamente superior, preenchendo o
quadro 2.
Quadro 2
Nº DA 1 2 3
PILHA
Factor Factor Factor
Leitura Multipl. U (v) Leitura Multipl. U (v) Leitura Multipl. U (v)
TENSÃO
4 ) Ligar duas pilhas em série. Anotar no quadro 3 a d.d.p. nos extremos da pilha.
5 ) Ligar duas pilhas em oposição e anotar a leitura no quadro 3.
6 ) Ligar duas pilhas em paralelo e anotar a leitura no quadro 3.
Quadro 3
Nº DA 1 e 2 1 e 2 1 e 2
PILHA
Leitura K U (v) Leitura K U (v) Leitura K U (v)
TENSÃO
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.3/11

4. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________
7 ) Ligar um circuito de acordo com a figura 1 e anotar a leitura de amperímetro no quadro 4.
. . .
A
A
.
B
C D
Figura 1
8 ) Ligar os pontos C e D e anotar a leitura do amperímetro.
Quadro 4
ALÍNEA 7 8
INTENSIDADE
9) Colocar três resistências em série, de acordo com a figura 2, e com o circuito fechado
anotar a leitura do amperímetro no quadro 5. Especifique os valores das resistências
utilizadas.
Figura 2
10) Retirar R1 do circuito da figura 2, mantendo as mesmas pilhas e anotar no quadro 5 o valor
da corrente.
11) Voltar a colocar R1 no circuito. Retirar uma pilha do circuito, deixando as outras em série
e anotar a tensão da fonte. Medir e anotar a corrente, no quadro 5.
12) Retirar outra pilha e proceder de modo idêntico ao da alínea anterior.
Quadro 5
ALÍNEA → 9 10 11 12
INTENSIDADE
TENSÃO
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.4/11

5. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________

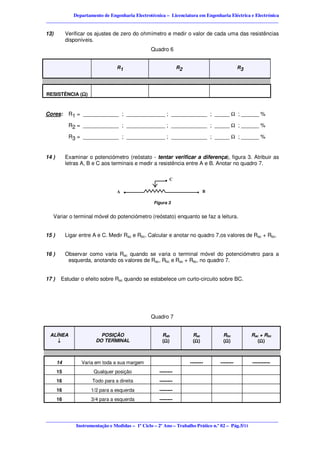

13) Verificar os ajustes de zero do ohmímetro e medir o valor de cada uma das resistências
disponíveis.
Quadro 6
R1 R2 R3
RESISTÊNCIA (Ω)
Cores: R1 = ____________ ; _____________ ; ____________ ; _____ Ω ; ______ %
R2 = ____________ ; _____________ ; ____________ ; _____ Ω ; ______ %
R3 = ____________ ; _____________ ; ____________ ; _____ Ω ; ______ %
14 ) Examinar o potenciómetro (reóstato - tentar verificar a diferença), figura 3. Atribuir as
letras A, B e C aos terminais e medir a resistência entre A e B. Anotar no quadro 7.
.C
A . B
Figura 3
Variar o terminal móvel do potenciómetro (reóstato) enquanto se faz a leitura.
15 ) Ligar entre A e C. Medir Rac e Rbc. Calcular e anotar no quadro 7,os valores de Rac + Rbc.
16 ) Observar como varia Rac quando se varia o terminal móvel do potenciómetro para a
esquerda, anotando os valores de Rac, Rbc e Rac + Rbc, no quadro 7.
17 ) Estudar o efeito sobre Rac quando se estabelece um curto-circuito sobre BC.
Quadro 7
ALÍNEA POSIÇÃO Rab Rac Rbc Rac + Rbc
↓ DO TERMINAL (Ω)
Ω (Ω)
Ω (Ω)
Ω (Ω)
Ω
14 Varia em toda a sua margem -------- -------- -----------
15 Qualquer posição --------
16 Todo para a direita --------
16 1/2 para a esquerda --------
16 3/4 para a esquerda --------
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.5/11

6. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________
18 ) Confirmar o valor de uma das resistências obtido na alínea 13, utilizando o método do
voltímetro e do amperímetro. Faça o esquema e anote os resultados e cálculos.

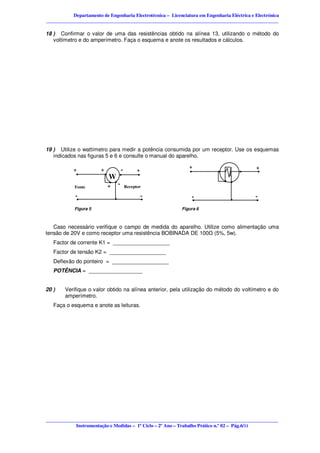

19 ) Utilize o wattímetro para medir a potência consumida por um receptor. Use os esquemas
indicados nas figuras 5 e 6 e consulte o manual do aparelho.
+
. +
. W .- .
+ .
+
. . +
.
.. ..
Fonte + - Receptor
-. . .
-
.
- . .
-
Figura 5 Figura 6
Caso necessário verifique o campo de medida do aparelho. Utilize como alimentação uma
tensão de 20V e como receptor uma resistência BOBINADA DE 100 (5%, 5w).
Factor de corrente K1 = ___________________
Factor de tensão K2 = ___________________
Deflexão do ponteiro = ___________________
POTÊNCIA = __________________
20 ) Verifique o valor obtido na alínea anterior, pela utilização do método do voltímetro e do
amperímetro.
Faça o esquema e anote as leituras.
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.6/11

7. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________

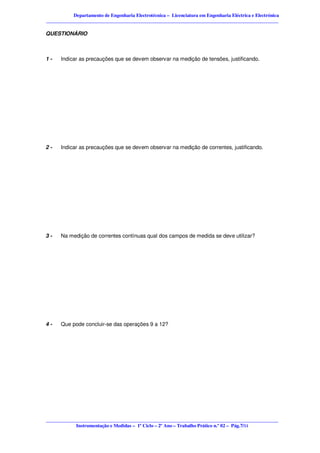

QUESTIONÁRIO
1- Indicar as precauções que se devem observar na medição de tensões, justificando.
2- Indicar as precauções que se devem observar na medição de correntes, justificando.
3- Na medição de correntes contínuas qual dos campos de medida se deve utilizar?
4- Que pode concluir-se das operações 9 a 12?
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.7/11

8. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________

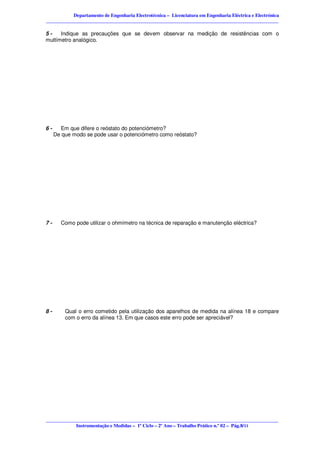

5- Indique as precauções que se devem observar na medição de resistências com o
multímetro analógico.
6- Em que difere o reóstato do potenciómetro?
De que modo se pode usar o potenciómetro como reóstato?
7- Como pode utilizar o ohmímetro na técnica de reparação e manutenção eléctrica?
8- Qual o erro cometido pela utilização dos aparelhos de medida na alínea 18 e compare
com o erro da alínea 13. Em que casos este erro pode ser apreciável?
________________________________________________________________________________________________
Instrumentação e Medidas – 1º Ciclo – 2º Ano – Trabalho Prático n.º 02 – Pág.8/11

9. Departamento de Engenharia Electrotécnica – Licenciatura em Engenharia Eléctrica e Electrónica
________________________________________________________________________________________________

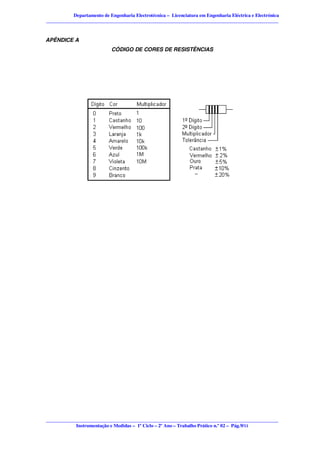

APÊNDICE A
