1. Prof.PauloBrites
1

2. Prof.PauloBrites
2

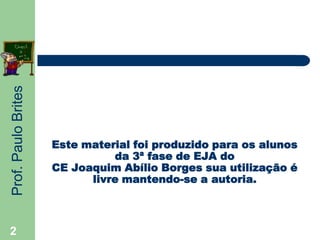

Este material foi produzido para os alunos
da 3ª fase de EJA do
CE Joaquim Abílio Borges sua utilização é
livre mantendo-se a autoria.

3. Prof.PauloBrites
3
As primeira observações
O primeiro relato sobre um material, que foi denominado magnetita, capaz de atrair objetos
ferrosos é atribuído a Tales de Mileto.
Tales de Mileto (em grego antigo: Θαλῆς ὁ Μιλήσιος) foi um filósofo
da Grécia Antiga, o primeiro filósofo ocidental de que se tem notícia.
De ascendência fenícia,[carece de fontes] nasceu em Mileto, antiga colônia
grega, na Ásia Menor, atual Turquia, por volta de 624 ou 625 a.C. e
faleceu aproximadamente em 556 ou 558 a.C..
fonte: http://pt.wikipedia.org/wiki/Tales_de_Mileto
Teria ele percebido, durante uma viagem a Ásia, numa região chamada Magnésia, que
algumas rochas eram atraídas pela ponta do seu cajado que era de ferro.
Há também relatos de que os chineses, 300 anos antes de Cristo, já conheciam o
fenômeno de um material que exercia uma força de atração sobre materiais ferrosos.

4. Prof.PauloBrites
4

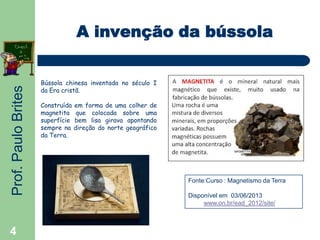

A invenção da bússola
Bússola chinesa inventada no século I
da Era cristã.
Construída em forma de uma colher de
magnetita que colocada sobre uma
superfície bem lisa girava apontando
sempre na direção do norte geográfico
da Terra.
Fonte:Curso : Magnetismo da Terra
Disponível em 03/06/2013
www.on.br/ead_2012/site/

5. Prof.PauloBrites
5

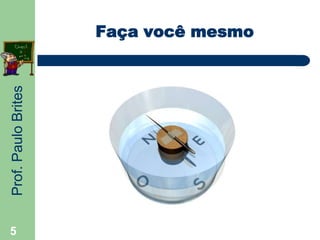

Faça você mesmo

6. Prof.PauloBrites
6

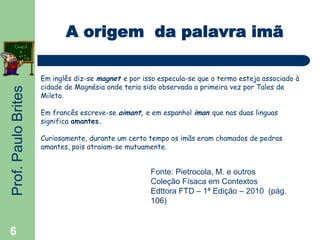

A origem da palavra imã
Em inglês diz-se magnet e por isso especula-se que o termo esteja associado à
cidade de Magnésia onde teria sido observada a primeira vez por Tales de
Mileto.
Em francês escreve-se aimant, e em espanhol iman que nas duas linguas
significa amantes.
Curiosamente, durante um certo tempo os imãs eram chamados de pedras
amantes, pois atraiam-se mutuamente.
Fonte: Pietrocola, M. e outros
Coleção Físaca em Contextos
Edttora FTD – 1ª Edição – 2010 (pág.
106)

7. Prof.PauloBrites
7
O polo Norte e o polo Sul,
dos imãs
Todo imã tem dois lados que chamamos de “polos”.
E como sabemos que um polo é diferente do outro?
Quando aproximamos um imã de outro duas coisas podem acontecer:
Eles podem
Se atrair
Ou
Se repelir

8. Prof.PauloBrites
8
A regra é a seguinte
Polos iguais se repelem
Polos diferentes se atraem
Repulsão

9. Prof.PauloBrites
9

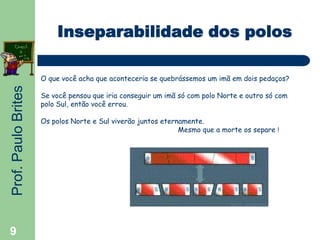

Inseparabilidade dos polos
O que você acha que aconteceria se quebrássemos um imã em dois pedaços?
Se você pensou que iria conseguir um imã só com polo Norte e outro só com
polo Sul, então você errou.
Os polos Norte e Sul viverão juntos eternamente.
Mesmo que a morte os separe !

10. Prof.PauloBrites
10

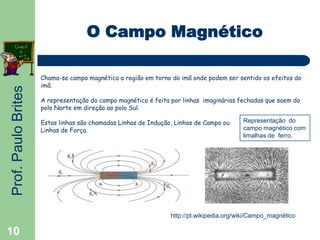

O Campo Magnético
Chama-se campo magnético a região em torno do imã onde podem ser sentido os efeitos do
imã.
A representação do campo magnético é feita por linhas imaginárias fechadas que saem do
polo Norte em direção ao polo Sul.
Estas linhas são chamadas Linhas de Indução, Linhas de Campo ou
Linhas de Força.
http://pt.wikipedia.org/wiki/Campo_magnético
Representação do
campo magnético com
limalhas de ferro.

11. Prof.PauloBrites
11

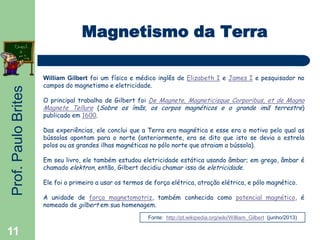

Magnetismo da Terra
William Gilbert foi um físico e médico inglês de Elizabeth I e James I e pesquisador no
campos do magnetismo e eletricidade.
O principal trabalho de Gilbert foi De Magnete, Magneticisque Corporibus, et de Magno
Magnete Tellure (Sobre os ímãs, os corpos magnéticos e o grande imã terrestre)
publicado em 1600.
Das experiências, ele conclui que a Terra era magnética e esse era o motivo pelo qual as
bússolas apontam para o norte (anteriormente, era se dito que isto se devia a estrela
polos ou as grandes ilhas magnéticas no pólo norte que atraiam a bússola).
Em seu livro, ele também estudou eletricidade estática usando âmbar; em grego, âmbar é
chamado elektron, então, Gilbert decidiu chamar isso de eletricidade.
Ele foi o primeiro a usar os termos de força elétrica, atração elétrica, e pólo magnético.
A unidade de força magnetomotriz, também conhecida como potencial magnético, é
nomeado de gilbert em sua homenagem.
Fonte: http://pt.wikipedia.org/wiki/William_Gilbert (junho/2013)

12. Prof.PauloBrites
12

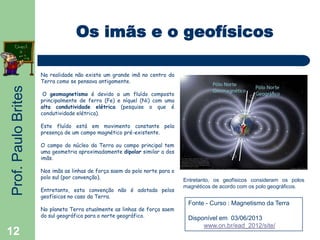

Os imãs e o geofísicos
Na realidade não existe um grande imã no centro da
Terra como se pensava antigamente.
O geomagnetismo é devido a um fluído composto
principalmente de ferro (Fe) e níquel (Ni) com uma
alta condutividade elétrica (pesquise o que é
condutividade elétrica).
Este fluído está em movimento constante pela
presença de um campo magnético pré-existente.
O campo do núcleo da Terra ou campo principal tem
uma geometria aproximadamente dipolar similar a dos
imãs.
Nos imãs as linhas de força saem do polo norte para o
polo sul (por convenção).
Entretanto, esta convenção não é adotada pelos
geofísicos no caso da Terra.
No planeta Terra atualmente as linhas de força saem
do sul geográfico para o norte geográfico.
Entretanto, os geofísicos consideram os polos
magnéticos de acordo com os polo geográficos.
Fonte - Curso : Magnetismo da Terra
Disponível em 03/06/2013
www.on.br/ead_2012/site/

13. Prof.PauloBrites
13
Exercícios
1) Uma bússola pode ajudar uma pessoa a se orientar devido à
existência, no planeta Terra, de:
a. um mineral chamado magnetita.
b. ondas eletromagnéticas.
c. um campo polar.
d. um campo magnético.
2) Um ímã, com certeza, NÃO atrai:
a. uma arruela de ferro.
b. um prego.
c. uma lâmina de barbear.
d. uma panela de ferro.
e. uma caneca de alumínio.

14. Prof.PauloBrites
14
+ Exercícios
3) A figura 1 representa um imã permanente em forma de barra, onde N e S indicam, respectivamente, pólos
norte e sul.
Suponha que a barra seja dividida em três
pedaços, como mostra a figura 2. Colocando
lado a lado os dois pedaços extremos, como
indicado na figura 3, é correto afirmar que eles
a) se atrairão, pois A é pólo norte e B é pólo sul.
b) se atrairão, pois A é pólo sul e B é pólo norte.
c) se repelirão, pois A é pólo norte e B é pólo sul.
d) se repelirão, pois A é pólo sul e B é pólo norte.
4) Duas bússolas são colocadas bem próximas entre si,
sobre uma mesa, imersas no campo magnético de suas
próprias agulhas. Suponha que, na região onde as bússolas
são colocadas, todos os demais campos magnéticos são
desprezíveis em relação ao campo magnético das próprias
agulhas.
Assinale qual dos esquemas representa uma configuração
de repouso estável, possível, das agulhas dessas bússolas..

15. Prof.PauloBrites
15

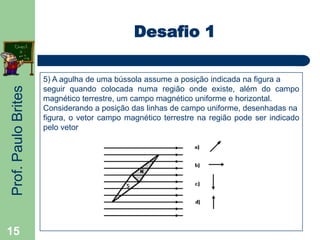

Desafio 1
5) A agulha de uma bússola assume a posição indicada na figura a
seguir quando colocada numa região onde existe, além do campo
magnético terrestre, um campo magnético uniforme e horizontal.
Considerando a posição das linhas de campo uniforme, desenhadas na
figura, o vetor campo magnético terrestre na região pode ser indicado
pelo vetor

16. Prof.PauloBrites
16

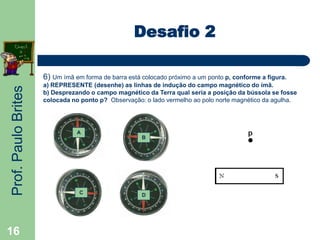

Desafio 2
6) Um ímã em forma de barra está colocado próximo a um ponto p, conforme a figura.
a) REPRESENTE (desenhe) as linhas de indução do campo magnético do ímã.
b) Desprezando o campo magnético da Terra qual seria a posição da bússola se fosse
colocada no ponto p? Observação: o lado vermelho ao polo norte magnético da agulha.
A
C
B
D
