1. Wireless
Implantação de redes Wlan
Prof. Guilherme Nonino Rosa
Aula 2

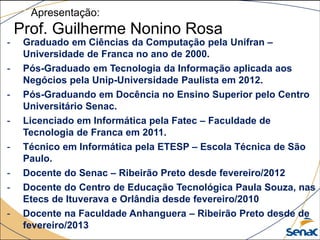

2. Apresentação:
Prof. Guilherme Nonino Rosa
- Graduado em Ciências da Computação pela Unifran –
Universidade de Franca no ano de 2000.
- Pós-Graduado em Tecnologia da Informação aplicada aos
Negócios pela Unip-Universidade Paulista em 2012.
- Pós-Graduando em Docência no Ensino Superior pelo Centro
Universitário Senac.
- Licenciado em Informática pela Fatec – Faculdade de
Tecnologia de Franca em 2011.
- Técnico em Informática pela ETESP – Escola Técnica de São
Paulo.
- Docente do Senac – Ribeirão Preto desde fevereiro/2012
- Docente do Centro de Educação Tecnológica Paula Souza, nas
Etecs de Ituverava e Orlândia desde fevereiro/2010
- Docente na Faculdade Anhanguera – Ribeirão Preto desde de
fevereiro/2013

3. Contatos:
Prof. Guilherme Nonino Rosa
guilherme.nrosa@sp.senac.br
guinonino@gmail.com
http://guilhermenonino.blogspot.com

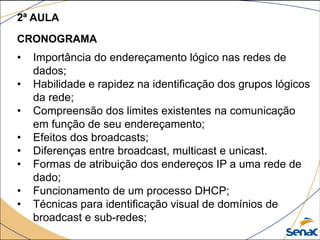

4. 2ª AULA
CRONOGRAMA
• Importância do endereçamento lógico nas redes de
dados;
• Habilidade e rapidez na identificação dos grupos lógicos
da rede;
• Compreensão dos limites existentes na comunicação
em função de seu endereçamento;
• Efeitos dos broadcasts;
• Diferenças entre broadcast, multicast e unicast.
• Formas de atribuição dos endereços IP a uma rede de
dado;
• Funcionamento de um processo DHCP;
• Técnicas para identificação visual de domínios de
broadcast e sub-redes;

5. Você sabe o que são
endereços físicos e
endereços lógicos ?

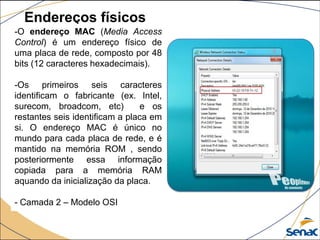

6. Endereços físicos
-O endereço MAC (Media Access
Control) é um endereço físico de
uma placa de rede, composto por 48
bits (12 caracteres hexadecimais).
-Os primeiros seis caracteres
identificam o fabricante (ex. Intel,
surecom, broadcom, etc) e os
restantes seis identificam a placa em
si. O endereço MAC é único no
mundo para cada placa de rede, e é
mantido na memória ROM , sendo
posteriormente essa informação
copiada para a memória RAM
aquando da inicialização da placa.
- Camada 2 – Modelo OSI

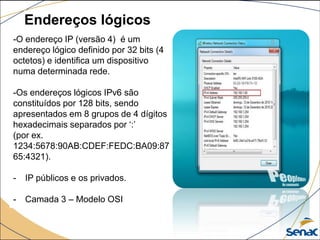

7. Endereços lógicos
-O endereço IP (versão 4) é um
endereço lógico definido por 32 bits (4
octetos) e identifica um dispositivo
numa determinada rede.
-Os endereços lógicos IPv6 são
constituídos por 128 bits, sendo
apresentados em 8 grupos de 4 dígitos
hexadecimais separados por ‘:’
(por ex.
1234:5678:90AB:CDEF:FEDC:BA09:87
65:4321).
- IP públicos e os privados.
- Camada 3 – Modelo OSI

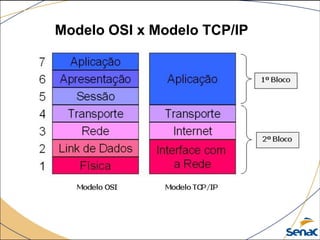

8. Modelo OSI x Modelo TCP/IP

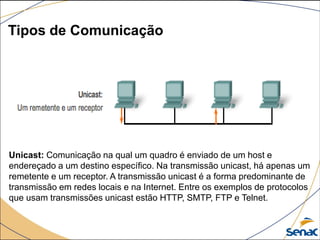

9. Unicast: Comunicação na qual um quadro é enviado de um host e
endereçado a um destino específico. Na transmissão unicast, há apenas um
remetente e um receptor. A transmissão unicast é a forma predominante de
transmissão em redes locais e na Internet. Entre os exemplos de protocolos
que usam transmissões unicast estão HTTP, SMTP, FTP e Telnet.
Tipos de Comunicação

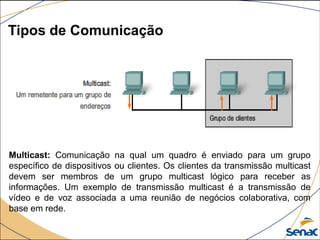

10. Multicast: Comunicação na qual um quadro é enviado para um grupo
específico de dispositivos ou clientes. Os clientes da transmissão multicast
devem ser membros de um grupo multicast lógico para receber as
informações. Um exemplo de transmissão multicast é a transmissão de
vídeo e de voz associada a uma reunião de negócios colaborativa, com
base em rede.
Tipos de Comunicação

11. Broadcast: Comunicação na qual um quadro é enviado de um endereço
para todos os outros endereços. Nesse caso, há apenas um remetente, mas
as informações são enviadas para todos os receptores conectados.
Ex: Consulta de resolução de endereço que o protocolo de resolução de
endereços (ARP, Address Resolution Protocol) envia para todos os
computadores em uma rede local.
Tipos de Comunicação

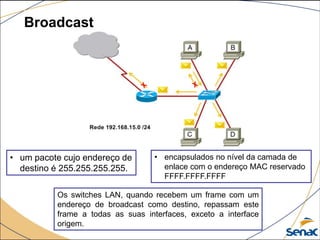

12. Broadcast
• um pacote cujo endereço de
destino é 255.255.255.255.
• encapsulados no nível da camada de
enlace com o endereço MAC reservado
FFFF.FFFF.FFFF
Os switches LAN, quando recebem um frame com um
endereço de broadcast como destino, repassam este
frame a todas as suas interfaces, exceto a interface
origem.

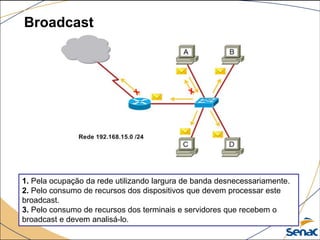

13. Broadcast
1. Pela ocupação da rede utilizando largura de banda desnecessariamente.
2. Pelo consumo de recursos dos dispositivos que devem processar este
broadcast.
3. Pelo consumo de recursos dos terminais e servidores que recebem o
broadcast e devem analisá-lo.

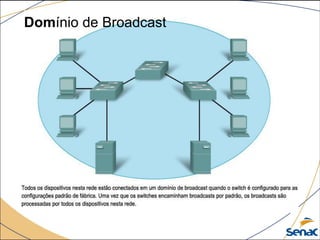

14. Domínio de Broadcast

15. Domínio de Broadcast

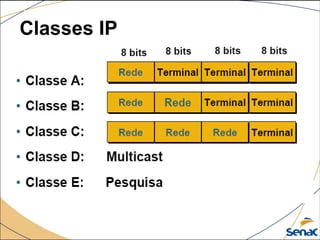

16. Classes IP

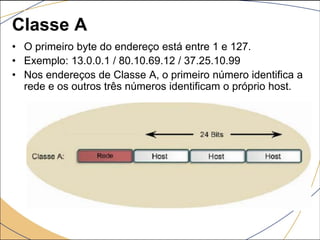

17. Classe A
• O primeiro byte do endereço está entre 1 e 127.
• Exemplo: 13.0.0.1 / 80.10.69.12 / 37.25.10.99
• Nos endereços de Classe A, o primeiro número identifica a
rede e os outros três números identificam o próprio host.

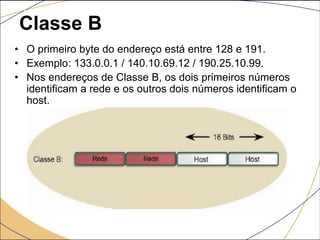

18. Classe B
• O primeiro byte do endereço está entre 128 e 191.
• Exemplo: 133.0.0.1 / 140.10.69.12 / 190.25.10.99.
• Nos endereços de Classe B, os dois primeiros números
identificam a rede e os outros dois números identificam o
host.

19. Classe C
• O primeiro byte do endereço está entre 192 e 223.
• Exemplo: 200.0.0.1 / 220.10.69.12 / 195.25.10.99
• Nos endereços de Classe C, o três primeiros números identificam
a rede e os últimos números identificam o próprio host.

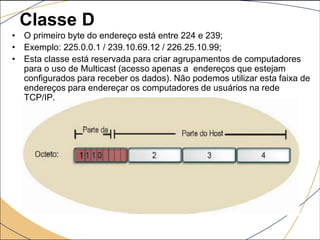

20. Classe D
• O primeiro byte do endereço está entre 224 e 239;
• Exemplo: 225.0.0.1 / 239.10.69.12 / 226.25.10.99;
• Esta classe está reservada para criar agrupamentos de computadores
para o uso de Multicast (acesso apenas a endereços que estejam
configurados para receber os dados). Não podemos utilizar esta faixa de
endereços para endereçar os computadores de usuários na rede
TCP/IP.

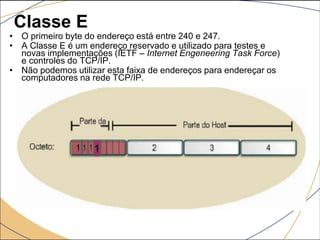

21. Classe E
• O primeiro byte do endereço está entre 240 e 247.
• A Classe E é um endereço reservado e utilizado para testes e
novas implementações (IETF – Internet Engeneering Task Force)
e controles do TCP/IP.
• Não podemos utilizar esta faixa de endereços para endereçar os
computadores na rede TCP/IP.
1

22. Números Máximos de Hosts em
cada Classe
1. Octeto Max. Redes Formato Exemplo Max. Host
1-126 126 R.H.H.H 100.1.240.28 16.777.214
128-191 16.384 R.R.H.H 157.100.5.195 65.534
192-223 2.097.152 R.R.R.H 205.35.4.120 254
224-239 Multicast
240-247 Reservado

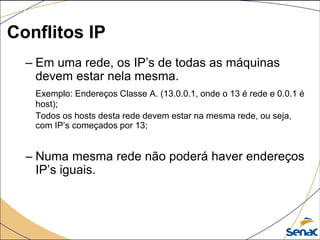

23. Conflitos IP
– Em uma rede, os IP’s de todas as máquinas
devem estar nela mesma.
Exemplo: Endereços Classe A. (13.0.0.1, onde o 13 é rede e 0.0.1 é
host);
Todos os hosts desta rede devem estar na mesma rede, ou seja,
com IP’s começados por 13;
– Numa mesma rede não poderá haver endereços
IP’s iguais.

24. Máscara de Sub-Rede
• A máscara de rede foi criada para formar sub-redes
menores, e também possibilitar uma melhor utilização dos
endereços IP disponíveis;
• Em resumo, o parâmetro Máscara de Sub-rede serve para
confirmar ou alterar o funcionamento das Classes de
endereços padrões do TCP/IP;
• Sempre deverá ser configurado o IP e a máscara em uma
rede.

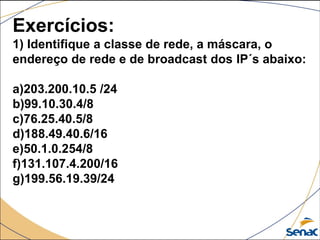

25. Exercícios:
1) Identifique a classe de rede, a máscara, o
endereço de rede e de broadcast dos IP´s abaixo:
a)203.200.10.5 /24
b)99.10.30.4/8
c)76.25.40.5/8
d)188.49.40.6/16
e)50.1.0.254/8
f)131.107.4.200/16
g)199.56.19.39/24

26. Como dividir a rede
192.168.1.0/24 em várias
sub – redes?

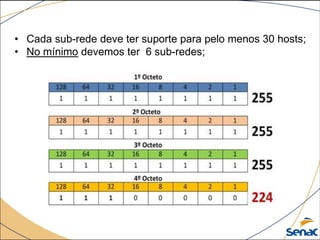

28. • Cada sub-rede deve ter suporte para pelo menos 30 hosts;
• No mínimo devemos ter 6 sub-redes;

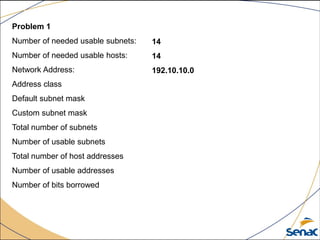

30. Problem 1
Number of needed usable subnets:
Number of needed usable hosts:
Network Address:
Address class
Default subnet mask
Custom subnet mask
Total number of subnets
Number of usable subnets
Total number of host addresses
Number of usable addresses
Number of bits borrowed
14
14
192.10.10.0

31. Problem 2
Number of needed usable subnets:
Number of needed usable hosts:
Network Address:
Address class
Default subnet mask
Custom subnet mask
Total number of subnets
Number of usable subnets
Total number of host addresses
Number of usable addresses
Number of bits borrowed
1000
60
165.100.0.0

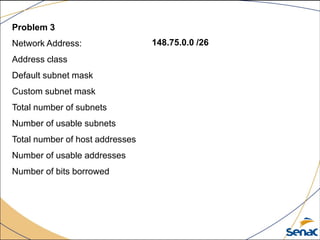

32. Problem 3
Network Address:
Address class
Default subnet mask
Custom subnet mask
Total number of subnets
Number of usable subnets
Total number of host addresses
Number of usable addresses
Number of bits borrowed
148.75.0.0 /26

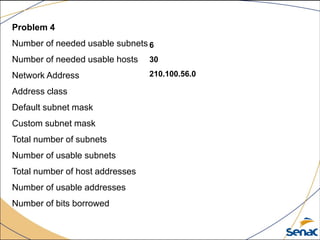

33. Problem 4
Number of needed usable subnets
Number of needed usable hosts
Network Address
Address class
Default subnet mask
Custom subnet mask
Total number of subnets
Number of usable subnets
Total number of host addresses
Number of usable addresses
Number of bits borrowed
6
30
210.100.56.0

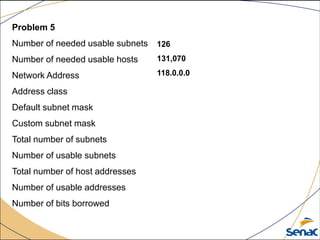

34. Problem 5
Number of needed usable subnets
Number of needed usable hosts
Network Address
Address class
Default subnet mask
Custom subnet mask
Total number of subnets
Number of usable subnets
Total number of host addresses
Number of usable addresses
Number of bits borrowed
126
131,070
118.0.0.0

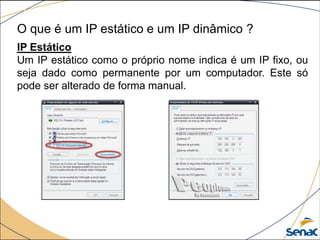

35. O que é um IP estático e um IP dinâmico ?
IP Estático
Um IP estático como o próprio nome indica é um IP fixo, ou
seja dado como permanente por um computador. Este só
pode ser alterado de forma manual.

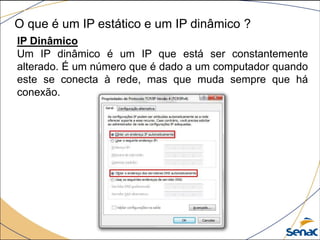

36. O que é um IP estático e um IP dinâmico ?
IP Dinâmico
Um IP dinâmico é um IP que está ser constantemente
alterado. É um número que é dado a um computador quando
este se conecta à rede, mas que muda sempre que há
conexão.

37. O que é DHCP?
Do inglês Dynamic Host Configuration Protocol (que ficaria, em português, algo
como Protocolo de Configuração Dinâmica de Endereços de Rede), é um
protocolo utilizado em redes de computadores que permite às máquinas obterem
um endereço IP automaticamente.
Como ele faz isso?
● Quando um cliente conecta-se a uma rede
ele envia um pacote com um pedido de
configurações DHCP.
● O servidor DHCP gerencia uma faixa fixa
de IPs disponíveis juntamente com as
informações e parâmetros necessários
(gateway padrão, nome de domínio, DNS,
etc).
● Quando este servidor recebe um pedido,
ele entrega um destes endereços e
configurações para o cliente.

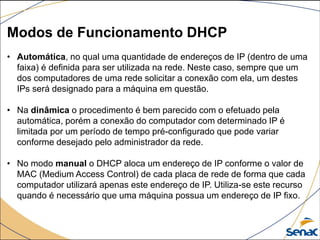

38. Modos de Funcionamento DHCP
• Automática, no qual uma quantidade de endereços de IP (dentro de uma
faixa) é definida para ser utilizada na rede. Neste caso, sempre que um
dos computadores de uma rede solicitar a conexão com ela, um destes
IPs será designado para a máquina em questão.
• Na dinâmica o procedimento é bem parecido com o efetuado pela
automática, porém a conexão do computador com determinado IP é
limitada por um período de tempo pré-configurado que pode variar
conforme desejado pelo administrador da rede.
• No modo manual o DHCP aloca um endereço de IP conforme o valor de
MAC (Medium Access Control) de cada placa de rede de forma que cada
computador utilizará apenas este endereço de IP. Utiliza-se este recurso
quando é necessário que uma máquina possua um endereço de IP fixo.

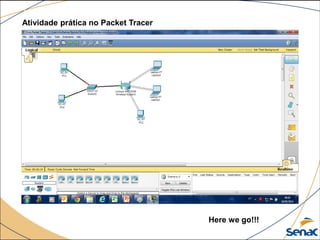

39. Atividade prática no Packet Tracer
Here we go!!!

40. Perguntas?
