1. Desenho da
Rede
Escola Secundaria de Pinhal Novo

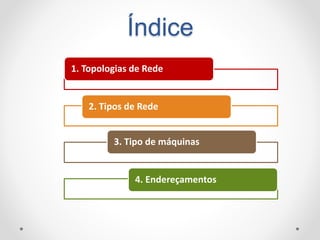

2. Índice
1. Topologias de Rede
2. Tipos de Rede
3. Tipo de máquinas
4. Endereçamentos

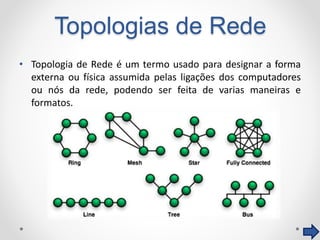

3. Topologias de Rede
• Topologia de Rede é um termo usado para designar a forma
externa ou física assumida pelas ligações dos computadores
ou nós da rede, podendo ser feita de varias maneiras e
formatos.

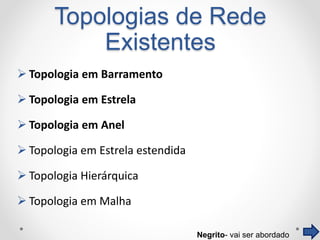

4. Topologias de Rede
Existentes
 Topologia em Barramento
 Topologia em Estrela
 Topologia em Anel
 Topologia em Estrela estendida
 Topologia Hierárquica
 Topologia em Malha
Negrito- vai ser abordado

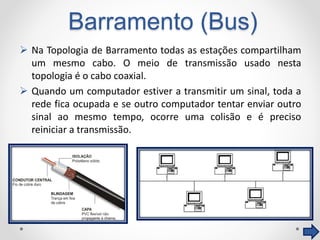

5. Barramento (Bus)
 Na Topologia de Barramento todas as estações compartilham
um mesmo cabo. O meio de transmissão usado nesta
topologia é o cabo coaxial.
 Quando um computador estiver a transmitir um sinal, toda a
rede fica ocupada e se outro computador tentar enviar outro
sinal ao mesmo tempo, ocorre uma colisão e é preciso
reiniciar a transmissão.

6. Estrela (Star)
 Topologia em Estrela é uma topologia ponto a ponto, onde
todos os dispositivos da rede encontram-se conectados a um
Switch.
 Toda informação enviada de um computador para outro é
enviada primeiro ao dispositivo que fica no centro da estrela,
portanto os dados não passam por todos os computadores.
 Uma grande vantagem desta rede é que podemos aumentar o
tamanho da rede sem a necessidade de pará-la.

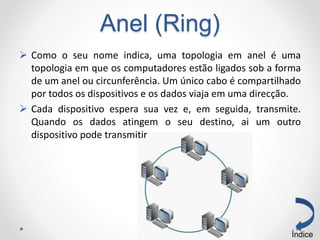

7. Anel (Ring)
 Como o seu nome indica, uma topologia em anel é uma
topologia em que os computadores estão ligados sob a forma
de um anel ou circunferência. Um único cabo é compartilhado
por todos os dispositivos e os dados viaja em uma direcção.
 Cada dispositivo espera sua vez e, em seguida, transmite.
Quando os dados atingem o seu destino, ai um outro
dispositivo pode transmitir
Índice

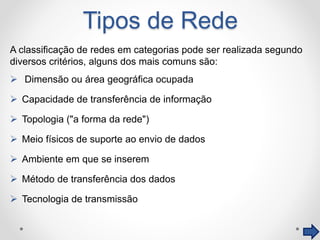

8. Tipos de Rede
A classificação de redes em categorias pode ser realizada segundo
diversos critérios, alguns dos mais comuns são:
 Dimensão ou área geográfica ocupada
 Capacidade de transferência de informação
 Topologia ("a forma da rede")
 Meio físicos de suporte ao envio de dados
 Ambiente em que se inserem
 Método de transferência dos dados
 Tecnologia de transmissão

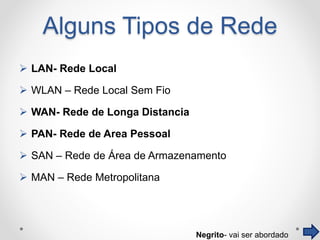

9. Alguns Tipos de Rede
 LAN- Rede Local
 WLAN – Rede Local Sem Fio
 WAN- Rede de Longa Distancia
 PAN- Rede de Area Pessoal
 SAN – Rede de Área de Armazenamento
 MAN – Rede Metropolitana
Negrito- vai ser abordado

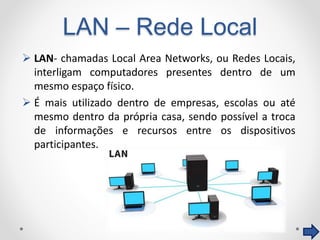

10. LAN – Rede Local
 LAN- chamadas Local Area Networks, ou Redes Locais,
interligam computadores presentes dentro de um
mesmo espaço físico.
 É mais utilizado dentro de empresas, escolas ou até
mesmo dentro da própria casa, sendo possível a troca
de informações e recursos entre os dispositivos
participantes.

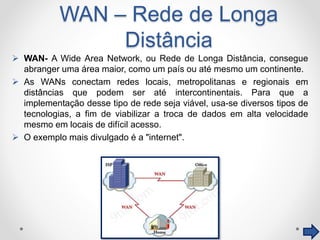

11. WAN – Rede de Longa
Distância
 WAN- A Wide Area Network, ou Rede de Longa Distância, consegue
abranger uma área maior, como um país ou até mesmo um continente.
 As WANs conectam redes locais, metropolitanas e regionais em
distâncias que podem ser até intercontinentais. Para que a
implementação desse tipo de rede seja viável, usa-se diversos tipos de
tecnologias, a fim de viabilizar a troca de dados em alta velocidade
mesmo em locais de difícil acesso.
 O exemplo mais divulgado é a "internet".

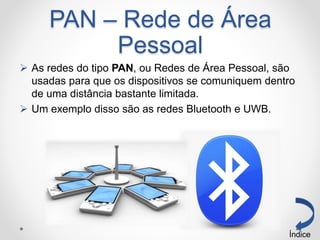

12. PAN – Rede de Área
Pessoal
 As redes do tipo PAN, ou Redes de Área Pessoal, são
usadas para que os dispositivos se comuniquem dentro
de uma distância bastante limitada.
 Um exemplo disso são as redes Bluetooth e UWB.
Índice

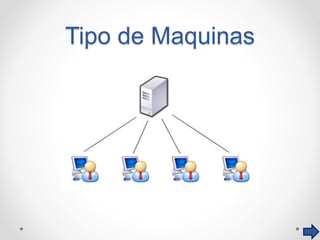

13. Tipo de Maquinas

14. Introdução- Modelos
Clientes/Servidor
A tecnologia cliente/servidor é uma arquitetura na qual o
processamento da informação é dividido em módulos ou processos
distintos. Um processo é responsável pela manutenção da informação
(servidores) e outros responsáveis pela obtenção dos dados (os
clientes).

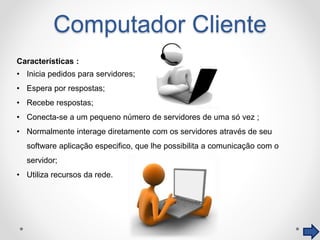

15. Computador Cliente
Características :
• Inicia pedidos para servidores;
• Espera por respostas;
• Recebe respostas;
• Conecta-se a um pequeno número de servidores de uma só vez ;
• Normalmente interage diretamente com os servidores através de seu
software aplicação especifico, que lhe possibilita a comunicação com o
servidor;
• Utiliza recursos da rede.

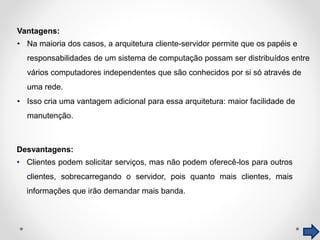

16. Desvantagens:
• Clientes podem solicitar serviços, mas não podem oferecê-los para outros
clientes, sobrecarregando o servidor, pois quanto mais clientes, mais
informações que irão demandar mais banda.
Vantagens:
• Na maioria dos casos, a arquitetura cliente-servidor permite que os papéis e
responsabilidades de um sistema de computação possam ser distribuídos entre
vários computadores independentes que são conhecidos por si só através de
uma rede.
• Isso cria uma vantagem adicional para essa arquitetura: maior facilidade de
manutenção.

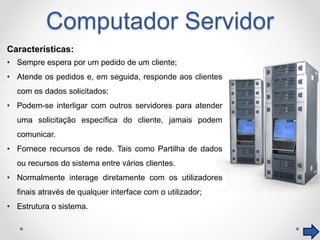

17. Computador Servidor
Características:
• Sempre espera por um pedido de um cliente;
• Atende os pedidos e, em seguida, responde aos clientes
com os dados solicitados;
• Podem-se interligar com outros servidores para atender
uma solicitação específica do cliente, jamais podem
comunicar.
• Fornece recursos de rede. Tais como Partilha de dados
ou recursos do sistema entre vários clientes.
• Normalmente interage diretamente com os utilizadores
finais através de qualquer interface com o utilizador;
• Estrutura o sistema.

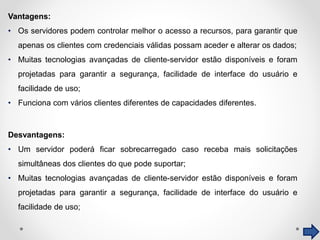

18. Vantagens:
• Os servidores podem controlar melhor o acesso a recursos, para garantir que
apenas os clientes com credenciais válidas possam aceder e alterar os dados;
• Muitas tecnologias avançadas de cliente-servidor estão disponíveis e foram
projetadas para garantir a segurança, facilidade de interface do usuário e
facilidade de uso;
• Funciona com vários clientes diferentes de capacidades diferentes.
Desvantagens:
• Um servidor poderá ficar sobrecarregado caso receba mais solicitações
simultâneas dos clientes do que pode suportar;
• Muitas tecnologias avançadas de cliente-servidor estão disponíveis e foram
projetadas para garantir a segurança, facilidade de interface do usuário e
facilidade de uso;

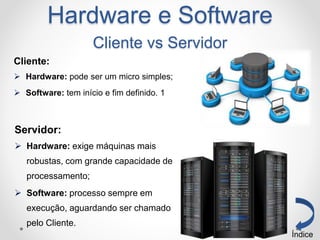

19. Servidor:
 Hardware: exige máquinas mais
robustas, com grande capacidade de
processamento;
 Software: processo sempre em
execução, aguardando ser chamado
pelo Cliente.
Índice
Hardware e Software
Cliente vs Servidor
Cliente:
 Hardware: pode ser um micro simples;
 Software: tem início e fim definido. 1

20. Endereçamentos
• Um Endereço IP),é um rótulo numérico atribuído a cada dispositivo
conectado a uma rede de computadores que utiliza o Protocolo de
Internet para comunicação.
• Um endereço IP serve a duas funções principais: identificação de
interface de hospedeiro ou de rede e endereçamento de
localização.

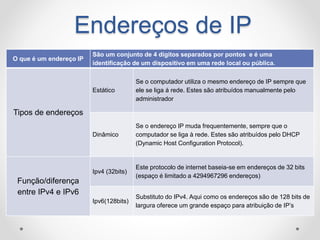

21. Endereços de IP
O que é um endereço IP
São um conjunto de 4 dígitos separados por pontos e é uma
identificação de um dispositivo em uma rede local ou pública.
Tipos de endereços
Estático
Se o computador utiliza o mesmo endereço de IP sempre que
ele se liga á rede. Estes são atribuídos manualmente pelo
administrador
Dinâmico
Se o endereço IP muda frequentemente, sempre que o
computador se liga à rede. Estes são atribuídos pelo DHCP
(Dynamic Host Configuration Protocol).
Função/diferença
entre IPv4 e IPv6
Ipv4 (32bits)
Este protocolo de internet baseia-se em endereços de 32 bits
(espaço é limitado a 4294967296 endereços)
Ipv6(128bits)
Substituto do IPv4. Aqui como os endereços são de 128 bits de
largura oferece um grande espaço para atribuição de IP’s

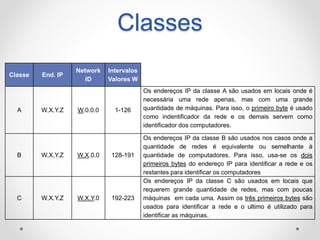

22. Classes
Classe End. IP
Network
ID
Intervalos
Valores W
A W.X.Y.Z W.0.0.0 1-126
Os endereços IP da classe A são usados em locais onde é
necessária uma rede apenas, mas com uma grande
quantidade de máquinas. Para isso, o primeiro byte é usado
como indentificador da rede e os demais servem como
identificador dos computadores.
B W.X.Y.Z W.X.0.0 128-191
Os endereços IP da classe B são usados nos casos onde a
quantidade de redes é equivalente ou semelhante à
quantidade de computadores. Para isso, usa-se os dois
primeiros bytes do endereço IP para identificar a rede e os
restantes para identificar os computadores
C W.X.Y.Z W.X.Y.0 192-223
Os endereços IP da classe C são usados em locais que
requerem grande quantidade de redes, mas com poucas
máquinas em cada uma. Assim os três primeiros bytes são
usados para identificar a rede e o ultimo é utilizado para
identificar as máquinas.

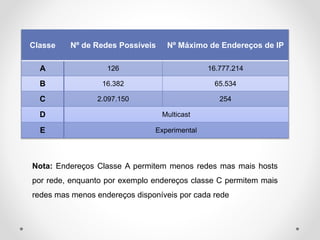

23. Classe Nº de Redes Possíveis Nº Máximo de Endereços de IP
A 126 16.777.214
B 16.382 65.534
C 2.097.150 254
D Multicast
E Experimental
Nota: Endereços Classe A permitem menos redes mas mais hosts
por rede, enquanto por exemplo endereços classe C permitem mais
redes mas menos endereços disponíveis por cada rede

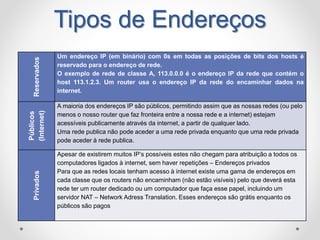

24. Tipos de EndereçosReservados
Um endereço IP (em binário) com 0s em todas as posições de bits dos hosts é
reservado para o endereço de rede.
O exemplo de rede de classe A, 113.0.0.0 é o endereço IP da rede que contém o
host 113.1.2.3. Um router usa o endereço IP da rede do encaminhar dados na
internet.
Públicos
(Internet)
A maioria dos endereços IP são públicos, permitindo assim que as nossas redes (ou pelo
menos o nosso router que faz fronteira entre a nossa rede e a internet) estejam
acessíveis publicamente através da internet, a partir de qualquer lado.
Uma rede publica não pode aceder a uma rede privada enquanto que uma rede privada
pode aceder à rede publica.
Privados
Apesar de existirem muitos IP’s possíveis estes não chegam para atribuição a todos os
computadores ligados à internet, sem haver repetições – Endereços privados
Para que as redes locais tenham acesso à internet existe uma gama de endereços em
cada classe que os routers não encaminham (não estão visíveis) pelo que deverá esta
rede ter um router dedicado ou um computador que faça esse papel, incluindo um
servidor NAT – Network Adress Translation. Esses endereços são grátis enquanto os
públicos são pagos
