REPÚBLICA DE ANGOLA
MINISTÉRIO DA EDUCAÇÃO
ESCOLA MÉDIA TÉCNICA 30 DE SETEMBRO
COORDENAÇÃO DO CURSO DA INFORMÁTICA
INOVAÇÃO DE UMA REDE LAN NO CYBER CENTRO DE INFORMÁTICA ESTUDANTE-NET
Trabalho de conclusão de curso apresentada a
Escola Média Técnica 30 de Setembro como
requisito para obtenção de título de técnico de informática
Lukoki Mpindi António
Orientador: Engº Gumer Hango
LUANDA – ANGOLA
2011

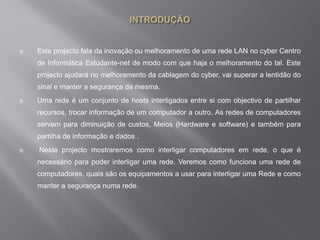

 Este projecto fala da inovação ou melhoramento de uma rede LAN no cyber Centro
de Informática Estudante-net de modo com que haja o melhoramento do tal. Este
projecto ajudará no melhoramento da cablagem do cyber, vai superar a lentidão do
sinal e manter a segurança da mesma.
 Uma rede é um conjunto de hosts interligados entre si com objectivo de partilhar
recursos, trocar informação de um computador a outro. As redes de computadores
servem para diminuição de custos, Meios (Hardware e software) e também para
partilha de informação e dados .
 Neste projecto mostraremos como interligar computadores em rede, o que é
necessário para poder interligar uma rede. Veremos como funciona uma rede de
computadores, quais são os equipamentos a usar para interligar uma Rede e como
manter a segurança numa rede.

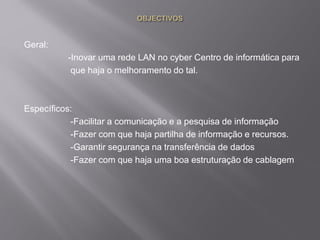

Geral:
-Inovar uma rede LAN no cyber Centro de informática para
que haja o melhoramento do tal.
Específicos:
-Facilitar a comunicação e a pesquisa de informação
-Fazer com que haja partilha de informação e recursos.
-Garantir segurança na transferência de dados
-Fazer com que haja uma boa estruturação de cablagem
projecto de rede computadores

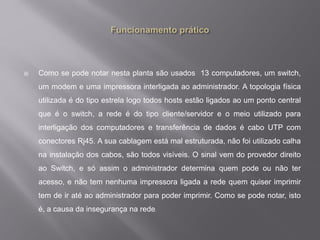

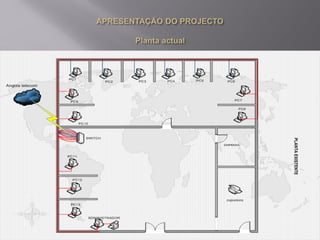

 Como se pode notar nesta planta são usados 13 computadores, um switch,
um modem e uma impressora interligada ao administrador. A topologia física
utilizada é do tipo estrela logo todos hosts estão ligados ao um ponto central
que é o switch, a rede é do tipo cliente/servidor e o meio utilizado para
interligação dos computadores e transferência de dados é cabo UTP com
conectores Rj45. A sua cablagem está mal estruturada, não foi utilizado calha
na instalação dos cabos, são todos visíveis. O sinal vem do provedor direito
ao Switch, e só assim o administrador determina quem pode ou não ter
acesso, e não tem nenhuma impressora ligada a rede quem quiser imprimir
tem de ir até ao administrador para poder imprimir. Como se pode notar, isto
é, a causa da insegurança na rede.
projecto de rede computadores

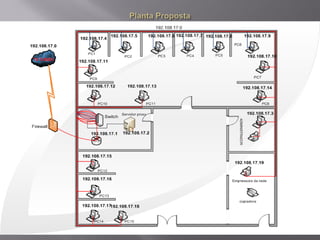

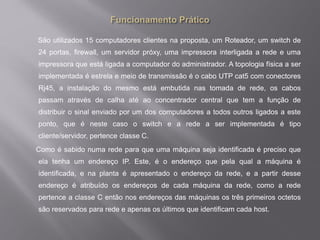

São utilizados 15 computadores clientes na proposta, um Roteador, um switch de
24 portas, firewall, um servidor próxy, uma impressora interligada a rede e uma
impressora que está ligada a computador do administrador. A topologia física a ser
implementada é estrela e meio de transmissão é o cabo UTP cat5 com conectores
Rj45, a instalação do mesmo está embutida nas tomada de rede, os cabos
passam através de calha até ao concentrador central que tem a função de
distribuir o sinal enviado por um dos computadores a todos outros ligados a este
ponto, que é neste caso o switch e a rede a ser implementada é tipo
cliente/servidor, pertence classe C.
Como é sabido numa rede para que uma máquina seja identificada é preciso que
ela tenha um endereço IP. Este, é o endereço que pela qual a máquina é
identificada, e na planta é apresentado o endereço da rede, e a partir desse
endereço é atribuído os endereços de cada máquina da rede, como a rede
pertence a classe C então nos endereços das máquinas os três primeiros octetos
são reservados para rede e apenas os últimos que identificam cada host.
Quando o sinal vem do provedor (TV cabo) ou seja qualquer informação antes de
penetrar a rede primeiramente passa pelo firewall que é um dispositivo de segurança
onde é filtrado e depois para Roteador e do Roteador para o switch e como a rede é tipo
cliente/servidor só o administrador quem determina quem pode ou não ter acesso a
internet.
Para superar lentidão da rede actual é usado o servidor proxy, este é um serviço que
acelera a navegação de páginas da internet. Sua função é armazenar as páginas mais
acessadas pelos usuários, para assim disponibilizá-las de forma mais rápida. Este
servidor também pode ser configurado de garantir a segurança do sistema impedindo o
acesso a sites impróprios.
Com o uso do Roteador, quando uma máquina abre o navegador de internet e digita
qualquer site, o switch analise o pacote e vê que o destinatário não é nenhum IP da
rede local. Como ele não sabe o que fazer, ele direcciona o pacote para o Roteador.
Chegando no Roteador o pacote é analisado mais uma vez e se for valido ele é
direccionado para a internet até atingir o servidor onde o site é hospedado. Depois disso
ele refaz o caminho até chegar a máquina onde o usuário digitou o site.

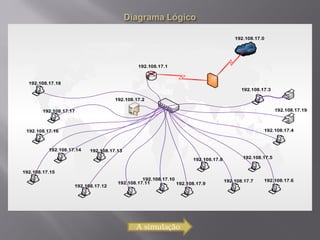

A simulação
Tendo em conta que a implementação de uma rede de computador obedece
uma sequência padronizada, de modo a interligar os hosts através de um
meio físico ou wireless de comunicação para o compartilhamento de
recursos, conclui-se que os dados levantados para a implementação de uma
rede local no cyber centro de informática estudante-net, proporcionam
restrições, privacidades, segurança, partilha de informações. Para a melhor
compreensão do sistema a ser implantado, resumidamente e fazendo o
desfecho, dizemos que escolha de uma má topologia física da rede pode
levar mais tarde a custos desnecessário assim o mau aproveitamento dos
recursos. Para que dois computadores possam trocar informações entre si, é
necessário que utilizem o mesmo protocolo de rede e concentradores com
propósito de receber sinais provenientes dos vários computadores e envia-los
ao computador do destino.

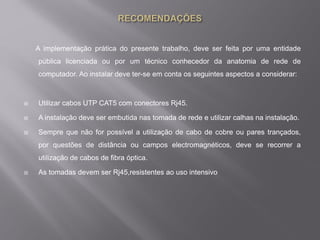

A implementação prática do presente trabalho, deve ser feita por uma entidade
pública licenciada ou por um técnico conhecedor da anatomia de rede de
computador. Ao instalar deve ter-se em conta os seguintes aspectos a considerar:
 Utilizar cabos UTP CAT5 com conectores Rj45.
 A instalação deve ser embutida nas tomada de rede e utilizar calhas na instalação.
 Sempre que não for possível a utilização de cabo de cobre ou pares trançados,
por questões de distância ou campos electromagnéticos, deve se recorrer a
utilização de cabos de fibra óptica.
 As tomadas devem ser Rj45,resistentes ao uso intensivo

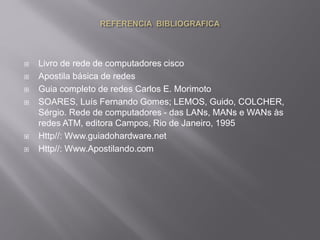

 Livro de rede de computadores cisco
 Apostila básica de redes
 Guia completo de redes Carlos E. Morimoto
 SOARES, Luís Fernando Gomes; LEMOS, Guido, COLCHER,
Sérgio. Rede de computadores - das LANs, MANs e WANs às
redes ATM, editora Campos, Rio de Janeiro, 1995
 Http//: Www.guiadohardware.net
 Http//: Www.Apostilando.com
Muito obrigado pela vossa atenção
E
Agradeço ao Prof. Gumer Hango pela bela
Orientação
FIM
