1. Montagem de redes
Jorge Muchacuar
MONTAGEM DE REDES
DE COMPUTADORES
1

2. Montagem de redes
Jorge Muchacuar
Redes Wireless
2

3. Montagem de redes
Jorge Muchacuar

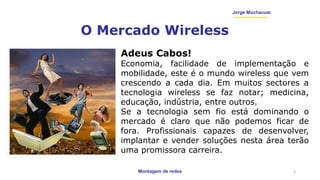

O Mercado Wireless
3
Adeus Cabos!
Economia, facilidade de implementação e
mobilidade, este é o mundo wireless que vem
crescendo a cada dia. Em muitos sectores a
tecnologia wireless se faz notar; medicina,
educação, indústria, entre outros.
Se a tecnologia sem fio está dominando o
mercado é claro que não podemos ficar de
fora. Profissionais capazes de desenvolver,
implantar e vender soluções nesta área terão
uma promissora carreira.

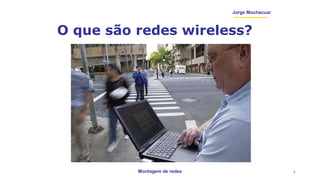

4. Montagem de redes
Jorge Muchacuar
O que são redes wireless?
4

5. Montagem de redes
Jorge Muchacuar

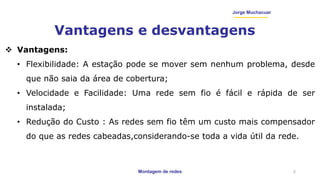

Vantagens e desvantagens
5
 Vantagens:
• Flexibilidade: A estação pode se mover sem nenhum problema, desde
que não saia da área de cobertura;
• Velocidade e Facilidade: Uma rede sem fio é fácil e rápida de ser
instalada;
• Redução do Custo : As redes sem fio têm um custo mais compensador
do que as redes cabeadas,considerando-se toda a vida útil da rede.

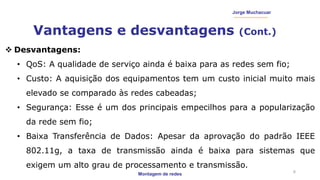

6. Montagem de redes
Jorge Muchacuar
Vantagens e desvantagens (Cont.)
6
 Desvantagens:
• QoS: A qualidade de serviço ainda é baixa para as redes sem fio;
• Custo: A aquisição dos equipamentos tem um custo inicial muito mais
elevado se comparado às redes cabeadas;
• Segurança: Esse é um dos principais empecilhos para a popularização
da rede sem fio;
• Baixa Transferência de Dados: Apesar da aprovação do padrão IEEE
802.11g, a taxa de transmissão ainda é baixa para sistemas que
exigem um alto grau de processamento e transmissão.

7. Jorge Muchacuar
Aplicação das redes Wireless
7

8. Jorge Muchacuar

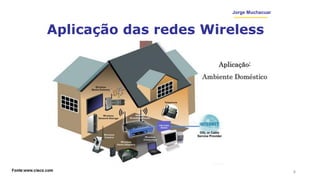

Aplicação das redes Wireless
8

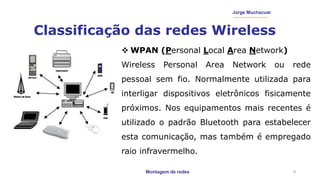

9. Montagem de redes
Jorge Muchacuar
Classificação das redes Wireless
9
 WPAN (Personal Local Area Network)
Wireless Personal Area Network ou rede
pessoal sem fio. Normalmente utilizada para
interligar dispositivos eletrônicos fisicamente
próximos. Nos equipamentos mais recentes é
utilizado o padrão Bluetooth para estabelecer
esta comunicação, mas também é empregado
raio infravermelho.

10. Montagem de redes
Jorge Muchacuar
Classificação das redes Wireless (Cont.)
10

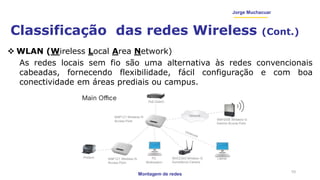

 WLAN (Wireless Local Area Network)
As redes locais sem fio são uma alternativa às redes convencionais
cabeadas, fornecendo flexibilidade, fácil configuração e com boa
conectividade em áreas prediais ou campus.

11. Montagem de redes
Jorge Muchacuar
Classificação das redes Wireless (Cont.)
11

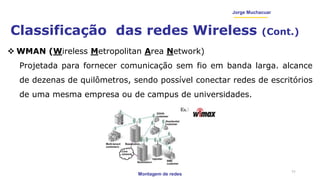

 WMAN (Wireless Metropolitan Area Network)
Projetada para fornecer comunicação sem fio em banda larga. alcance
de dezenas de quilômetros, sendo possível conectar redes de escritórios
de uma mesma empresa ou de campus de universidades.

12. Montagem de redes
Jorge Muchacuar
Classificação das redes Wireless (Cont.)
12

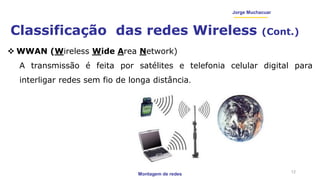

 WWAN (Wireless Wide Area Network)
A transmissão é feita por satélites e telefonia celular digital para
interligar redes sem fio de longa distância.

13. Montagem de redes
Jorge Muchacuar

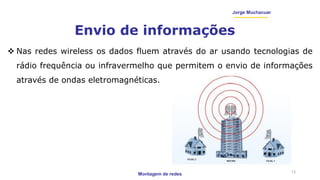

Envio de informações
13
 Nas redes wireless os dados fluem através do ar usando tecnologias de
rádio frequência ou infravermelho que permitem o envio de informações
através de ondas eletromagnéticas.

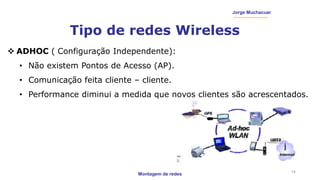

14. Montagem de redes
Jorge Muchacuar
Tipo de redes Wireless
14
 ADHOC ( Configuração Independente):
• Não existem Pontos de Acesso (AP).
• Comunicação feita cliente – cliente.
• Performance diminui a medida que novos clientes são acrescentados.

15. Montagem de redes
Jorge Muchacuar
Tipos de redes Wireless (Cont.)
15

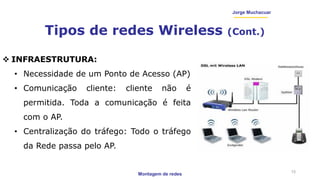

 INFRAESTRUTURA:
• Necessidade de um Ponto de Acesso (AP)
• Comunicação cliente: cliente não é
permitida. Toda a comunicação é feita
com o AP.
• Centralização do tráfego: Todo o tráfego
da Rede passa pelo AP.

16. Montagem de redes
Jorge Muchacuar
Equipamentos Wireless
16

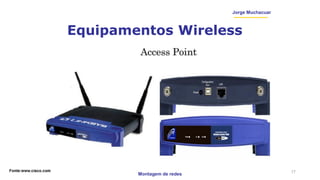

17. Montagem de redes
Jorge Muchacuar
Equipamentos Wireless
17

18. Montagem de redes
Jorge Muchacuar

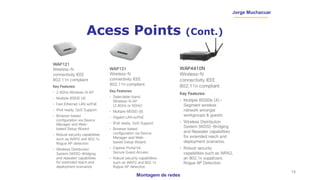

Acess Points (Cont.)
18

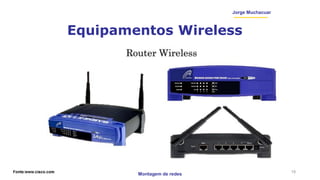

19. Montagem de redes
Jorge Muchacuar
Equipamentos Wireless
19

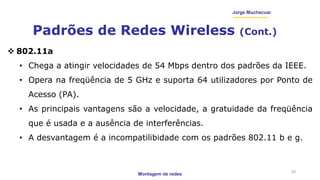

20. Montagem de redes
Jorge Muchacuar
Padrões de Redes Wireless (Cont.)
20
 802.11a
• Chega a atingir velocidades de 54 Mbps dentro dos padrões da IEEE.
• Opera na freqüência de 5 GHz e suporta 64 utilizadores por Ponto de
Acesso (PA).
• As principais vantagens são a velocidade, a gratuidade da freqüência
que é usada e a ausência de interferências.
• A desvantagem é a incompatilibidade com os padrões 802.11 b e g.

21. Montagem de redes
Jorge Muchacuar

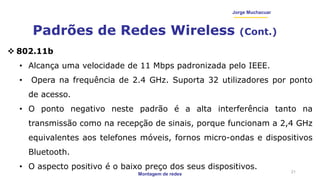

Padrões de Redes Wireless (Cont.)
21
 802.11b
• Alcança uma velocidade de 11 Mbps padronizada pelo IEEE.
• Opera na frequência de 2.4 GHz. Suporta 32 utilizadores por ponto
de acesso.
• O ponto negativo neste padrão é a alta interferência tanto na
transmissão como na recepção de sinais, porque funcionam a 2,4 GHz
equivalentes aos telefones móveis, fornos micro-ondas e dispositivos
Bluetooth.
• O aspecto positivo é o baixo preço dos seus dispositivos.

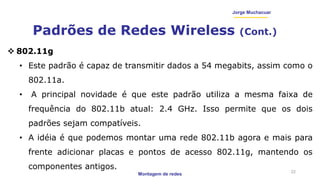

22. Montagem de redes
Jorge Muchacuar
Padrões de Redes Wireless (Cont.)
22
 802.11g
• Este padrão é capaz de transmitir dados a 54 megabits, assim como o
802.11a.
• A principal novidade é que este padrão utiliza a mesma faixa de
frequência do 802.11b atual: 2.4 GHz. Isso permite que os dois
padrões sejam compatíveis.
• A idéia é que podemos montar uma rede 802.11b agora e mais para
frente adicionar placas e pontos de acesso 802.11g, mantendo os
componentes antigos.

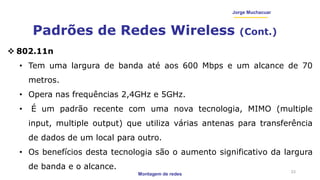

23. Montagem de redes
Jorge Muchacuar
Padrões de Redes Wireless (Cont.)
23
 802.11n
• Tem uma largura de banda até aos 600 Mbps e um alcance de 70
metros.
• Opera nas frequências 2,4GHz e 5GHz.
• É um padrão recente com uma nova tecnologia, MIMO (multiple
input, multiple output) que utiliza várias antenas para transferência
de dados de um local para outro.
• Os benefícios desta tecnologia são o aumento significativo da largura
de banda e o alcance.

24. Montagem de redes
Jorge Muchacuar
Padrões de Redes Wireless (Cont.)
24

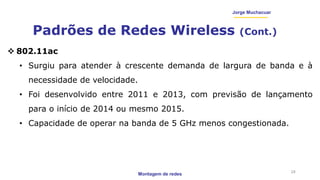

 802.11ac
• Surgiu para atender à crescente demanda de largura de banda e à
necessidade de velocidade.
• Foi desenvolvido entre 2011 e 2013, com previsão de lançamento
para o início de 2014 ou mesmo 2015.
• Capacidade de operar na banda de 5 GHz menos congestionada.

25. Montagem de redes
Jorge Muchacuar

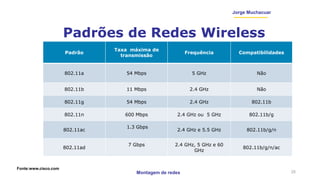

Padrões de Redes Wireless
25
Padrão
Taxa máxima de
transmissão
Frequência Compatibilidades
802.11a 54 Mbps 5 GHz Não
802.11b 11 Mbps 2.4 GHz Não
802.11g 54 Mbps 2.4 GHz 802.11b
802.11n 600 Mbps 2.4 GHz ou 5 GHz 802.11b/g
802.11ac
1.3 Gbps
2.4 GHz e 5.5 GHz 802.11b/g/n
802.11ad
7 Gbps 2.4 GHz, 5 GHz e 60
GHz
802.11b/g/n/ac
Fonte:www.cisco.com

26. Montagem de redes
Jorge Muchacuar

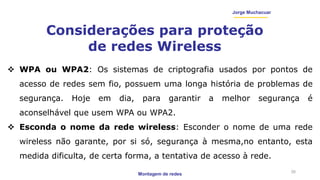

Considerações para proteção
de redes Wireless
26
 WPA ou WPA2: Os sistemas de criptografia usados por pontos de
acesso de redes sem fio, possuem uma longa história de problemas de
segurança. Hoje em dia, para garantir a melhor segurança é
aconselhável que usem WPA ou WPA2.
 Esconda o nome da rede wireless: Esconder o nome de uma rede
wireless não garante, por si só, segurança à mesma,no entanto, esta
medida dificulta, de certa forma, a tentativa de acesso à rede.

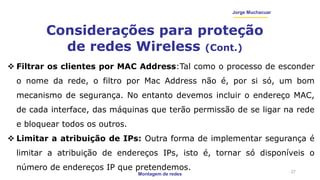

27. Montagem de redes
Jorge Muchacuar
Considerações para proteção
de redes Wireless (Cont.)
27
 Filtrar os clientes por MAC Address:Tal como o processo de esconder
o nome da rede, o filtro por Mac Address não é, por si só, um bom
mecanismo de segurança. No entanto devemos incluir o endereço MAC,
de cada interface, das máquinas que terão permissão de se ligar na rede
e bloquear todos os outros.
 Limitar a atribuição de IPs: Outra forma de implementar segurança é
limitar a atribuição de endereços IPs, isto é, tornar só disponíveis o
número de endereços IP que pretendemos.

28. Montagem de redes
Jorge Muchacuar
Considerações para proteção
de redes Wireless (Cont.)
28

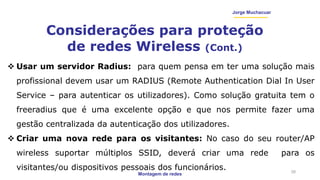

 Usar um servidor Radius: para quem pensa em ter uma solução mais
profissional devem usar um RADIUS (Remote Authentication Dial In User
Service – para autenticar os utilizadores). Como solução gratuita tem o
freeradius que é uma excelente opção e que nos permite fazer uma
gestão centralizada da autenticação dos utilizadores.
 Criar uma nova rede para os visitantes: No caso do seu router/AP
wireless suportar múltiplos SSID, deverá criar uma rede para os
visitantes/ou dispositivos pessoais dos funcionários.

29. Jorge Muchacuar
29

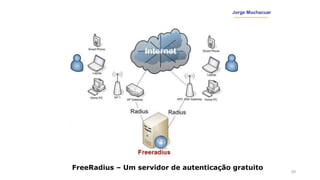

FreeRadius – Um servidor de autenticação gratuito

30. Jorge Muchacuar

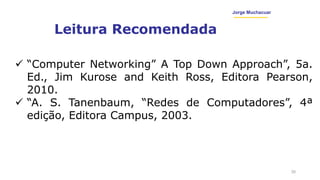

Leitura Recomendada
30
 “Computer Networking” A Top Down Approach”, 5a.
Ed., Jim Kurose and Keith Ross, Editora Pearson,
2010.
 “A. S. Tanenbaum, “Redes de Computadores”, 4ª
edição, Editora Campus, 2003.
