ENDEREÇAMENTO IP
(CLASSES, CIDR, SUB-REDES, MÁSCARA ETC)

Todo equipamento de rede precisa de uma identificação única para conversar (trocar informações) com outros computadores. Essa
identificação se dá através de números chamados endereço IP. O endereço IP é um número de 32bit separados por um ponto a cada 8 bits,
ou seja, ele varia de 00000000.00000000.00000000.00000000 a 11111111.11111111.11111111.11111111. Veja que cada sequência de 8
bits é chamado deocteto. Passando para decimal, forma que o ser humano entende, um endereço IP pode variar de 0.0.0.0 a
255.255.255.255.

CLASSES DE ENDEREÇO IP
CLASSE A
• Máscara: 255.0.0.0
• Range de endereços (decimal): 0.0.0.0 até 127.255.255.255

• Range de endereços (binário): 00000000.00000000.00000000.00000000 até 01111111.11111111.11111111.11111111 (o primeiro
bit sempre é 0)

• Reservado: 127.0.0.0 até 127.255.255.255 (endereços de loopback usados para teste local de rede)

• Range de endereços usados efetivamente: 1.0.0.0 até 126.255.255.255 (o endereço iniciado por 0 não deve ser usado e o 127 é
reservado)

• Qtde de redes disponíveis: 126

• Qtde de hosts por rede: 24 bits - 2 = 2 24 - 2 = 16.777.216 - 2 = 16.777.214 (ex: a rede 1.0.0.0 pode endereçar equipamentos de 1.0.0.1 até
1.255.255.254. A subtração por "-2" é devido ao endereço de rede que é 1.0.0.0 e o de broadcast 1.255.255.255 que não podem ser usados, pois têm
funções especiais)

CLASSE B
• Máscara: 255.255.0.0

• Range de endereços (binário): 10000000.00000000.00000000.00000000 até 10111111.11111111.11111111.11111111 (os dois
primeiros bits sempre são 10)

• Qtde de redes disponíveis: 64 x 256 = 16.384 (o número 64 foi retirado da qtde de redes que se pode ter entre 128 e 192 no primeiro octeto. Já
o número 256 são as redes entre 0 e 255 do segundo octeto)

• Qtde de hosts por rede: 16 bits - 2 = 2 16 - 2 = 65.536 - 2 = 65.534 (ex: a rede 130.0.0.0 pode endereçar equipamentos de 130.0.0.1 até
130.0.255.254. A subtração por "-2" é devido ao endereço de rede que é 130.0.0.0 e o de broadcast 130.0.255.255 que não podem ser usados, pois
têm funções especiais)

CLASSE C
• Máscara: 255.255.255.0 (última classe comercial de endereços)

• Range de endereços (binário): 11000000.00000000.00000000.00000000 até 11011111.11111111.11111111.11111111 (os três

• Qtde de redes disponíveis: 32 x 256 x 256 = 2.097.152 (o número 32 foi retirado da qtde de redes que se pode ter entre 192 e 223 no primeiro
octeto. Já os números 256 são as redes entre 0 e 255 do segundo e do terceiro octeto)

• Qtde de hosts por rede: 8 bits - 2 = 2 8 - 2 = 256 - 2 = 254 (ex: a rede 201.0.0.0 pode endereçar equipamentos de 201.0.0.1 até 201.0.0.254. A
subtração por "-2" é devido ao endereço de rede que é 201.0.0.0 e o de broadcast 201.0.0.255 que não podem ser usados, pois têm funções
especiais)

CLASSE D
• Máscara: não existe

• Range de endereços (binário): 11100000.00000000.00000000.00000000 até 11101111.11111111.11111111.11111111 (os quatro

• Qtde de redes disponíveis: não usado (os endereços da classe D são usados para multicast, ou seja, para enviar pacotes para um grupo
específico de equipamentos)

• Qtde de hosts por rede: não usado (idem)

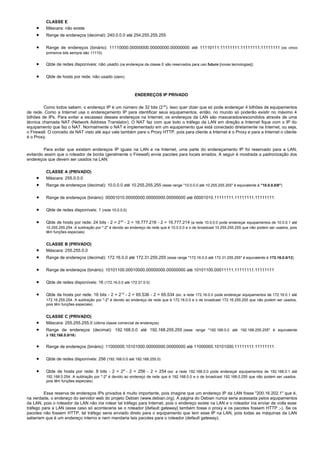

CLASSE E
• Máscara: não existe

• Range de endereços (binário): 11110000.00000000.00000000.00000000 até 11110111.11111111.11111111.11111111 (os cinco

• Qtde de redes disponíveis: não usado (os endereços da classe E são reservados para uso futuro [novas tecnologias])

• Qtde de hosts por rede: não usado (idem)

ENDEREÇOS IP PRIVADO

Como todos sabem, o endereço IP é um número de 32 bits (2 32). Isso quer dizer que só pode endereçar 4 bilhões de equipamentos
de rede. Como a Internet usa o endereçamento IP para identificar seus equipamentos, então, no mundo só poderão existir no máximo 4
bilhões de IPs. Para evitar a escassez desses endereços na Internet, os endereços da LAN são mascarados/escondidos através de uma
técnica chamada NAT (Network Address Translator). O NAT faz com que todo o tráfego da LAN em direção a Internet fique com o IP do
equipamento que faz o NAT. Normalmente o NAT é implementado em um equipamento que está conectado diretamente na Internet, ou seja,
o Firewall. O conceito de NAT visto até aqui vale também para o Proxy HTTP, pois para cliente a Internet é o Proxy e para a Internet o cliente
é o Proxy.

Para evitar que existam endereços IP iguais na LAN e na Internet, uma parte do endereçamento IP foi reservado para a LAN,
evitando assim que o roteador de borda (geralmente o Firewall) envie pacotes para locais errados. A seguir é mostrada a padronização dos
endereços que devem ser usados na LAN:

CLASSE A (PRIVADO)
• Máscara: 255.0.0.0
• Range de endereços (decimal): 10.0.0.0 até 10.255.255.255 (esse range "10.0.0.0 até 10.255.255.255" é equivalente à "10.0.0.0/8")

• Range de endereços (binário): 00001010.00000000.00000000.00000000 até 00001010.11111111.11111111.11111111

• Qtde de redes disponíveis: 1 (rede 10.0.0.0)

• Qtde de hosts por rede: 24 bits - 2 = 2 24 - 2 = 16.777.216 - 2 = 16.777.214 (a rede 10.0.0.0 pode endereçar equipamentos de 10.0.0.1 até
10.255.255.254. A subtração por "-2" é devido ao endereço de rede que é 10.0.0.0 e o de broadcast 10.255.255.255 que não podem ser usados, pois
têm funções especiais)

CLASSE B (PRIVADO)
• Máscara: 255.255.0.0
• Range de endereços (decimal): 172.16.0.0 até 172.31.255.255 (esse range "172.16.0.0 até 172.31.255.255" é equivalente à 172.16.0.0/12)


• Qtde de redes disponíveis: 16 (172.16.0.0 até 172.31.0.0)

• Qtde de hosts por rede: 16 bits - 2 = 2 16 - 2 = 65.536 - 2 = 65.534 (ex: a rede 172.16.0.0 pode endereçar equipamentos de 172.16.0.1 até
172.16.255.254. A subtração por "-2" é devido ao endereço de rede que é 172.16.0.0 e o de broadcast 172.16.255.255 que não podem ser usados,
pois têm funções especiais)

CLASSE C (PRIVADO)
• Máscara: 255.255.255.0 (última classe comercial de endereços)
• Range de endereços (decimal): 192.168.0.0 até 192.168.255.255 (esse range "192.168.0.0 até 192.168.255.255" é equivalente
à 192.168.0.0/16)


• Qtde de redes disponíveis: 256 (192.168.0.0 até 192.168.255.0)

• Qtde de hosts por rede: 8 bits - 2 = 2 8 - 2 = 256 - 2 = 254 (ex: a rede 192.168.0.0 pode endereçar equipamentos de 192.168.0.1 até
192.168.0.254. A subtração por "-2" é devido ao endereço de rede que é 192.168.0.0 e o de broadcast 192.168.0.255 que não podem ser usados,

Essa reserva de endereços IPs privados é muito importante, pois imagine que um endereço IP da LAN fosse "200.16.202.1" que é,
na verdade, o endereço do servidor web do projeto Debian (www.debian.org). A página do Debian nunca seria acessada pelos equipamentos
da LAN, pois o roteador da LAN não iria rotear tal tráfego para Internet, pois o endereço existe na LAN e o roteador iria enviar de volta esse
tráfego para a LAN (esse caso só aconteceria se o roteador [default gateway] também fosse o proxy e os pacotes fossem HTTP ;-). Se os
pacotes não fossem HTTP, tal tráfego seria enviado direto para o equipamento que tem esse IP na LAN, pois todas as máquinas da LAN
saberiam que é um endereço interno e nem mandaria tais pacotes para o roteador (default gateway).

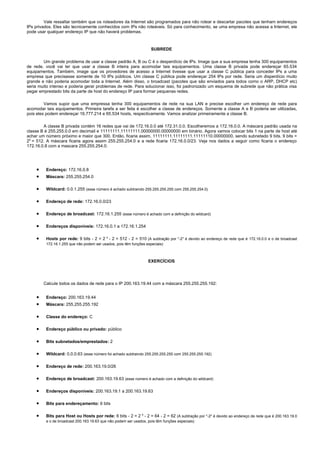

Vale ressaltar também que os roteadores da Internet são programados para não rotear e descartar pacotes que tenham endereços
IPs privados. Eles são tecnicamente conhecidos com IPs não roteáveis. Só para conhecimento, se uma empresa não acessa a Internet, ele
pode usar qualquer endereço IP que não haverá problemas.

SUBREDE

Um grande problema de usar a classe padrão A, B ou C é o desperdício de IPs. Image que a sua empresa tenha 300 equipamentos
de rede, você vai ter que usar a classe B inteira para acomodar tais equipamentos. Uma classe B privada pode endereçar 65.534
equipamentos. Também, image que os provedores de acesso a Internet tivesse que usar a classe C pública para conceder IPs a uma
empresa que precisasse somente de 10 IPs públicos. Um classe C pública pode endereçar 254 IPs por rede. Seria um disperdício muito
grande e não poderia acomodar toda a Internet. Além disso, o broadcast (pacotes que são enviados para todos como o ARP, DHCP etc)
seria muito intenso e poderia gerar problemas de rede. Para solucionar isso, foi padronizado um esquema de subrede que não prática visa
pegar emprestado bits da parte de host do endereço IP para formar pequenas redes.

Vamos supor que uma empressa tenha 300 equipamentos de rede na sua LAN e precise escolher um endereço de rede para
acomodar tais equipamentos. Primeira tarefa a ser feita é escolher a classe de endereços. Somente a classe A e B poderia ser utilizadas,
pois eles podem endereçar 16.777.214 e 65.534 hosts, respectivamente. Vamos analizar primeiramente a classe B.

A classe B privada contém 16 redes que vai de 172.16.0.0 até 172.31.0.0. Escolheremos a 172.16.0.0. A máscara padrão usada na
classe B é 255.255.0.0 em decimail e 11111111.11111111.00000000.00000000 em binário. Agora vamos colocar bits 1 na parte de host até
achar um número próximo e maior que 300. Então, ficaria assim, 11111111.11111111.11111110.00000000, sendo subnetado 9 bits. 9 bits =
29 = 512. A máscara ficaria agora assim 255.255.254.0 e a rede ficaria 172.16.0.0/23. Veja nos dados a seguir como ficaria o endereço
172.16.0.8 com a mascara 255.255.254.0:

• Endereço: 172.16.0.8
• Máscara: 255.255.254.0

• Wildcard: 0.0.1.255 (esse número é achado subtraindo 255.255.255.255 com 255.255.254.0)

• Endereço de rede: 172.16.0.0/23

• Endereço de broadcast: 172.16.1.255 (esse número é achado com a definição do wildcard)

• Endereços disponíveis: 172.16.0.1 a 172.16.1.254

• Hosts por rede: 9 bits - 2 = 2 9 - 2 = 512 - 2 = 510 (A subtração por "-2" é devido ao endereço de rede que é 172.16.0.0 e o de broadcast
172.16.1.255 que não podem ser usados, pois têm funções especiais)

EXERCÍCIOS

Calcule todos os dados de rede para o IP 200.163.19.44 com a máscara 255.255.255.192:

• Endereço: 200.163.19.44
• Máscara: 255.255.255.192

• Classe do endereço: C

• Endereço público ou privado: público

• Bits subnetados/emprestados: 2

• Wildcard: 0.0.0.63 (esse número foi achado subtraindo 255.255.255.255 com 255.255.255.192)




• Bits para endereçamento: 6 bits

• Bits para Host ou Hosts por rede: 6 bits - 2 = 2 6 - 2 = 64 - 2 = 62 (A subtração por "-2" é devido ao endereço de rede que é 200.163.19.0
e o de broadcast 200.163.19.63 que não podem ser usados, pois têm funções especiais)

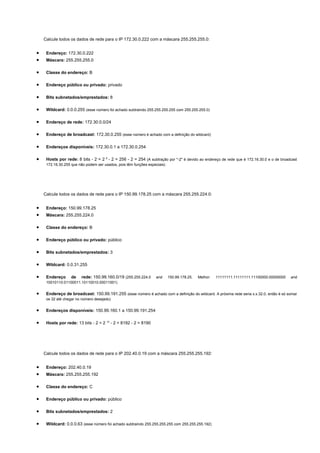

• Endereço: 172.30.0.222
• Máscara: 255.255.255.0

• Classe do endereço: B

• Endereço público ou privado: privado






• Hosts por rede: 8 bits - 2 = 2 8 - 2 = 256 - 2 = 254 (A subtração por "-2" é devido ao endereço de rede que é 172.16.30.0 e o de broadcast


• Endereço: 150.99.178.25
• Máscara: 255.255.224.0




• Wildcard: 0.0.31.255

• Endereço de rede: 150.99.160.0/19 (255.255.224.0 and 150.99.178.25. Melhor: 11111111.11111111.11100000.00000000 and
10010110.01100011.10110010.00011001)

• Endereço de broadcast: 150.99.191.255 (esse número é achado com a definição do wildcard. A próxima rede seria x.x.32.0, então é só somar
os 32 até chegar no número desejado)


• Hosts por rede: 13 bits - 2 = 2 13 - 2 = 8192 - 2 = 8190

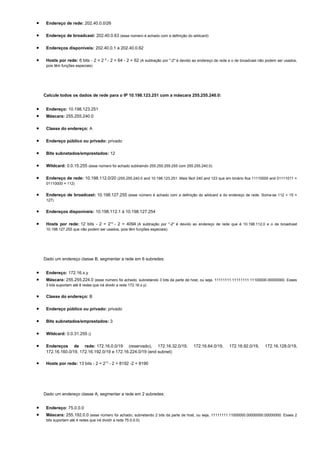

• Endereço: 202.40.0.19
• Máscara: 255.255.255.192

• Classe do endereço: C







• Hosts por rede: 6 bits - 2 = 2 6 - 2 = 64 - 2 = 62 (A subtração por "-2" é devido ao endereço de rede e o de broadcast não podem ser usados,


• Endereço: 10.198.123.251
• Máscara: 255.255.240.0

• Classe do endereço: A




• Endereço de rede: 10.198.112.0/20 (255.255.240.0 and 10.198.123.251. Mais fácil 240 and 123 que em binário fica 11110000 and 01111011 =
01110000 = 112)

• Endereço de broadcast: 10.198.127.255 (esse número é achado com a definição do wildcard e do endereço de rede. Soma-se 112 + 15 =
127)

• Endereços disponíveis: 10.198.112.1 à 10.198.127.254

• Hosts por rede: 12 bits - 2 = 212 - 2 = 4094 (A subtração por "-2" é devido ao endereço de rede que é 10.198.112.0 e o de broadcast

Dado um endereço classe B, segmentar a rede em 6 subredes:

• Endereço: 172.16.x.y
• Máscara: 255.255.224.0 (esse número foi achado, subnetando 3 bits da parte de host, ou seja, 11111111.11111111.11100000.00000000. Esses
3 bits suportam até 8 redes que irá dividir a rede 172.16.x.y)




• Wildcard: 0.0.31.255 ()

• Endereços de rede: 172.16.0.0/19 (reservado), 172.16.32.0/19, 172.16.64.0/19, 172.16.92.0/19, 172.16.128.0/19,
172.16.160.0/19, 172.16.192.0/19 e 172.16.224.0/19 (end subnet)

• Hosts por rede: 13 bits - 2 = 213 - 2 = 8192 -2 = 8190

Dado um endereço classe A, segmentar a rede em 2 subredes:

• Endereço: 75.0.0.0
• Máscara: 255.192.0.0 (esse número foi achado, subnetando 2 bits da parte de host, ou seja, 11111111.11000000.00000000.00000000. Esses 2
bits suportam até 4 redes que irá dividir a rede 75.0.0.0)

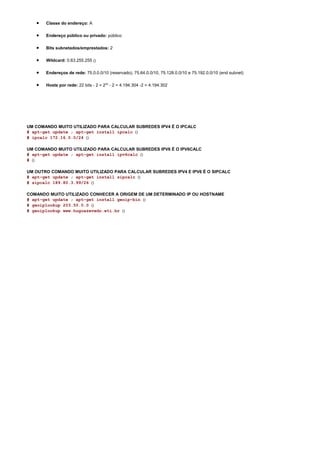

• Classe do endereço: A



• Wildcard: 0.63.255.255 ()

• Endereços de rede: 75.0.0.0/10 (reservado), 75.64.0.0/10, 75.128.0.0/10 e 75.192.0.0/10 (end subnet)

• Hosts por rede: 22 bits - 2 = 222 - 2 = 4.194.304 -2 = 4.194.302

UM COMANDO MUITO UTILIZADO PARA CALCULAR SUBREDES IPV4 É O IPCALC
# apt-get update ; apt-get install ipcalc ()
# ipcalc 172.16.0.0/24 ()

UM COMANDO MUITO UTILIZADO PARA CALCULAR SUBREDES IPV6 É O IPV6CALC
# apt-get update ; apt-get install ipv6calc ()
# ()

UM OUTRO COMANDO MUITO UTILIZADO PARA CALCULAR SUBREDES IPV4 E IPV6 É O SIPCALC
# apt-get update ; apt-get install sipcalc ()
# sipcalc 189.80.3.99/26 ()

COMANDO MUITO UTILIZADO CONHECER A ORIGEM DE UM DETERMINADO IP OU HOSTNAME
# apt-get update ; apt-get install geoip-bin ()
# geoiplookup 203.50.0.0 ()
# geoiplookup www.hugoazevedo.eti.br ()
