1. Wireless
Implantação de redes Wlan
Prof. Guilherme Nonino Rosa
Aula 3

2. Apresentação:
Prof. Guilherme Nonino Rosa
- Graduado em Ciências da Computação pela Unifran –
Universidade de Franca no ano de 2000.
- Pós-Graduado em Tecnologia da Informação aplicada aos
Negócios pela Unip-Universidade Paulista em 2012.
- Pós-Graduando em Docência no Ensino Superior pelo Centro
Universitário Senac.
- Licenciado em Informática pela Fatec – Faculdade de
Tecnologia de Franca em 2011.
- Técnico em Informática pela ETESP – Escola Técnica de São
Paulo.
- Docente do Senac – Ribeirão Preto desde fevereiro/2012
- Docente do Centro de Educação Tecnológica Paula Souza, nas
Etecs de Ituverava e Orlândia desde fevereiro/2010
- Docente na Faculdade Anhanguera – Ribeirão Preto desde de
fevereiro/2013

3. Contatos:
Prof. Guilherme Nonino Rosa
guilherme.nrosa@sp.senac.br
guinonino@gmail.com
http://guilhermenonino.blogspot.com

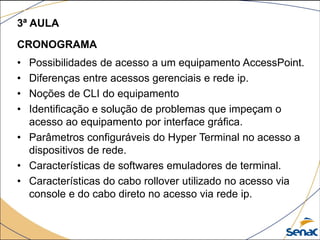

4. 3ª AULA
CRONOGRAMA
• Possibilidades de acesso a um equipamento AccessPoint.
• Diferenças entre acessos gerenciais e rede ip.
• Noções de CLI do equipamento
• Identificação e solução de problemas que impeçam o
acesso ao equipamento por interface gráfica.
• Parâmetros configuráveis do Hyper Terminal no acesso a
dispositivos de rede.
• Características de softwares emuladores de terminal.
• Características do cabo rollover utilizado no acesso via
console e do cabo direto no acesso via rede ip.

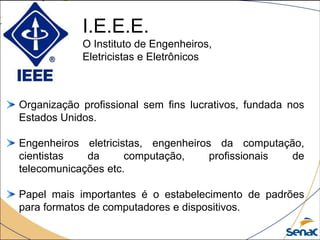

5. I.E.E.E.
O Instituto de Engenheiros,
Eletricistas e Eletrônicos
Organização profissional sem fins lucrativos, fundada nos
Estados Unidos.
Engenheiros eletricistas, engenheiros da computação,
cientistas da computação, profissionais de
telecomunicações etc.
Papel mais importantes é o estabelecimento de padrões
para formatos de computadores e dispositivos.

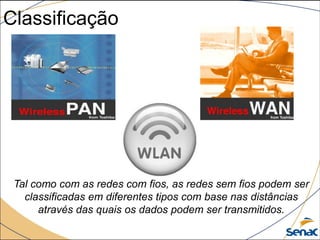

6. Classificação
Tal como com as redes com fios, as redes sem fios podem ser
classificadas em diferentes tipos com base nas distâncias
através das quais os dados podem ser transmitidos.

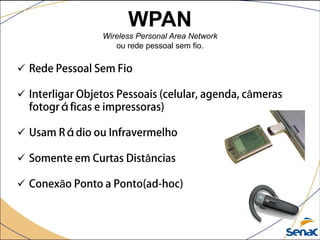

7. WPAN
Wireless Personal Area Network
ou rede pessoal sem fio.

 â

 â
 ã

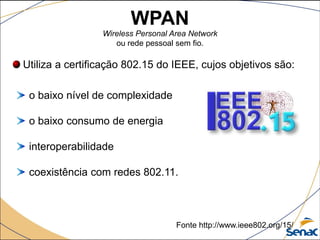

8. Utiliza a certificação 802.15 do IEEE, cujos objetivos são:
o baixo nível de complexidade
o baixo consumo de energia
interoperabilidade
coexistência com redes 802.11.
Fonte http://www.ieee802.org/15/
WPAN
Wireless Personal Area Network
ou rede pessoal sem fio.

9. A principal tecnologia WPAN é a tecnologia Bluetooth, lançada pela
Ericsson em 1994, propondo um débito teórico de 1 Mbps para um
alcance máximo de cerca de trinta de metros. O Bluetooth, conhecido
também sob o nome IEEE 802.15.1, possui a vantagem de consumir
muito pouca energia, o que o torna particularmente adaptado a uma
utilização em pequenos periféricos.

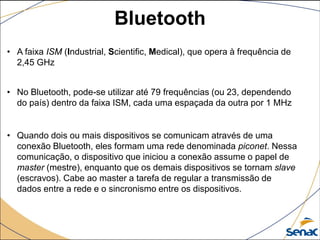

10. • A faixa ISM (Industrial, Scientific, Medical), que opera à frequência de
2,45 GHz
• No Bluetooth, pode-se utilizar até 79 frequências (ou 23, dependendo
do país) dentro da faixa ISM, cada uma espaçada da outra por 1 MHz
• Quando dois ou mais dispositivos se comunicam através de uma
conexão Bluetooth, eles formam uma rede denominada piconet. Nessa
comunicação, o dispositivo que iniciou a conexão assume o papel de
master (mestre), enquanto que os demais dispositivos se tornam slave
(escravos). Cabe ao master a tarefa de regular a transmissão de
dados entre a rede e o sincronismo entre os dispositivos.
Bluetooth

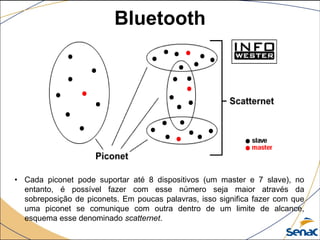

11. • Cada piconet pode suportar até 8 dispositivos (um master e 7 slave), no
entanto, é possível fazer com esse número seja maior através da
sobreposição de piconets. Em poucas palavras, isso significa fazer com que
uma piconet se comunique com outra dentro de um limite de alcance,
esquema esse denominado scatternet.
Bluetooth

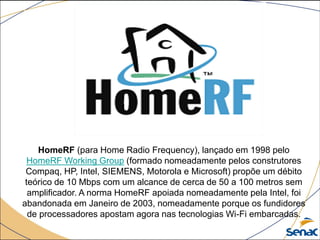

12. HomeRF (para Home Radio Frequency), lançado em 1998 pelo
HomeRF Working Group (formado nomeadamente pelos construtores
Compaq, HP, Intel, SIEMENS, Motorola e Microsoft) propõe um débito
teórico de 10 Mbps com um alcance de cerca de 50 a 100 metros sem
amplificador. A norma HomeRF apoiada nomeadamente pela Intel, foi
abandonada em Janeiro de 2003, nomeadamente porque os fundidores
de processadores apostam agora nas tecnologias Wi-Fi embarcadas.

13. A tecnologia ZigBee (também conhecida com o nome IEEE 802.15.4)
permite obter ligações sem fios a preços muito baixos e com um
consumo de energia muito fraco , o que o torna particularmente
adaptado para ser integrado diretamente em pequenos aparelhos
electrónicos (aparelhos eletrodomésticos, brinquedos,…). A
tecnologia Zigbee, eficaz na banda de frequências de 2,4 GHz e de 16
canais, permite obter débitos que podem atingir 250 Kb/s com um
alcance máximo de cerca de 100 metros.

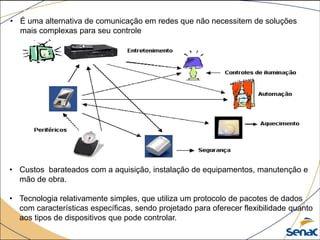

14. • Custos barateados com a aquisição, instalação de equipamentos, manutenção e
mão de obra.
• Tecnologia relativamente simples, que utiliza um protocolo de pacotes de dados
com características específicas, sendo projetado para oferecer flexibilidade quanto
aos tipos de dispositivos que pode controlar.
• É uma alternativa de comunicação em redes que não necessitem de soluções
mais complexas para seu controle

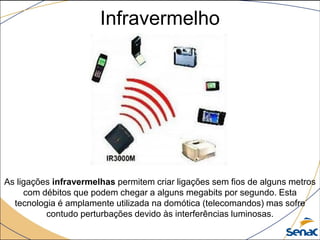

15. Infravermelho
As ligações infravermelhas permitem criar ligações sem fios de alguns metros
com débitos que podem chegar a alguns megabits por segundo. Esta
tecnologia é amplamente utilizada na domótica (telecomandos) mas sofre
contudo perturbações devido às interferências luminosas.

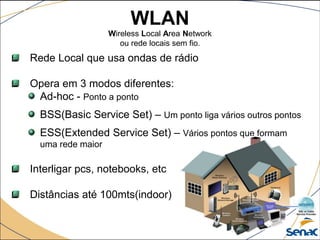

16. WLAN
Wireless Local Area Network
ou rede locais sem fio.
Rede Local que usa ondas de rádio
Opera em 3 modos diferentes:
Ad-hoc - Ponto a ponto
BSS(Basic Service Set) – Um ponto liga vários outros pontos
ESS(Extended Service Set) – Vários pontos que formam
uma rede maior
Interligar pcs, notebooks, etc
Distâncias até 100mts(indoor)

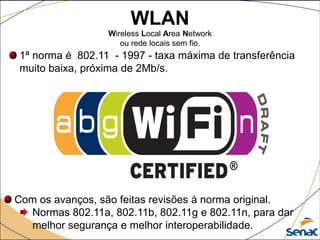

17. WLAN
Wireless Local Area Network
ou rede locais sem fio.
1ª norma é 802.11 - 1997 - taxa máxima de transferência
muito baixa, próxima de 2Mb/s.
Com os avanços, são feitas revisões à norma original.
Normas 802.11a, 802.11b, 802.11g e 802.11n, para dar
melhor segurança e melhor interoperabilidade.

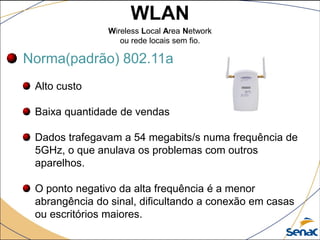

18. WLAN
Wireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11a
Alto custo
Baixa quantidade de vendas
Dados trafegavam a 54 megabits/s numa frequência de
5GHz, o que anulava os problemas com outros
aparelhos.
O ponto negativo da alta frequência é a menor
abrangência do sinal, dificultando a conexão em casas
ou escritórios maiores.

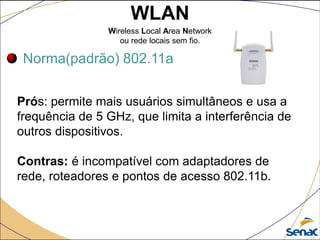

19. WLAN
Wireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11a
Prós: permite mais usuários simultâneos e usa a
frequência de 5 GHz, que limita a interferência de
outros dispositivos.
Contras: é incompatível com adaptadores de
rede, roteadores e pontos de acesso 802.11b.

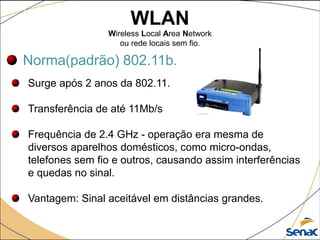

20. WLAN
Wireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11b.
Surge após 2 anos da 802.11.
Transferência de até 11Mb/s
Frequência de 2.4 GHz - operação era mesma de
diversos aparelhos domésticos, como micro-ondas,
telefones sem fio e outros, causando assim interferências
e quedas no sinal.
Vantagem: Sinal aceitável em distâncias grandes.

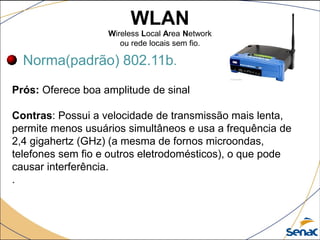

21. WLAN
Wireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11b.
Prós: Oferece boa amplitude de sinal
Contras: Possui a velocidade de transmissão mais lenta,
permite menos usuários simultâneos e usa a frequência de
2,4 gigahertz (GHz) (a mesma de fornos microondas,
telefones sem fio e outros eletrodomésticos), o que pode
causar interferência.
.

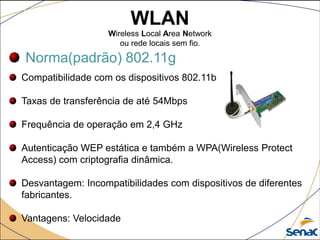

22. WLAN
Wireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11g
Compatibilidade com os dispositivos 802.11b
Taxas de transferência de até 54Mbps
Frequência de operação em 2,4 GHz
Autenticação WEP estática e também a WPA(Wireless Protect
Access) com criptografia dinâmica.
Desvantagem: Incompatibilidades com dispositivos de diferentes
fabricantes.
Vantagens: Velocidade

23. WLAN
Wireless Local Area Network
ou rede locais sem fio.

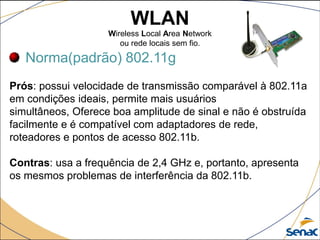

Norma(padrão) 802.11g
Prós: possui velocidade de transmissão comparável à 802.11a
em condições ideais, permite mais usuários
simultâneos, Oferece boa amplitude de sinal e não é obstruída
facilmente e é compatível com adaptadores de rede,
roteadores e pontos de acesso 802.11b.
Contras: usa a frequência de 2,4 GHz e, portanto, apresenta
os mesmos problemas de interferência da 802.11b.

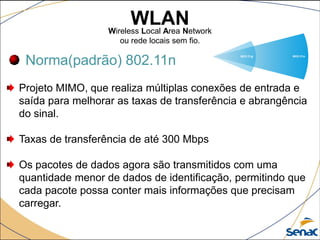

24. WLANWireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11n
Projeto MIMO, que realiza múltiplas conexões de entrada e
saída para melhorar as taxas de transferência e abrangência
do sinal.
Taxas de transferência de até 300 Mbps
Os pacotes de dados agora são transmitidos com uma
quantidade menor de dados de identificação, permitindo que
cada pacote possa conter mais informações que precisam
carregar.

25. WLANWireless Local Area Network
ou rede locais sem fio.
Norma(padrão) 802.11n
Prós: possui a velocidade mais rápida, usa vários sinais e
antenas para melhorar a velocidade; permite mais usuários
simultâneos; oferece a melhor amplitude de sinal e não é
facilmente obstruída; é resistente a interferências de outros
dispositivos; pode usar frequência de 2,4 GHz ou 5 GHz, se
usar a frequência de 2,4 GHz; será compatível com
adaptadores de rede, roteadores e pontos de acesso
802.11g.
Contras: se usar a frequência de 2,4 GHz, pode apresentar
os mesmos problemas de interferência da 802.11b; esse
protocolo ainda está sendo finalizado e alguns requisitos
podem mudar.

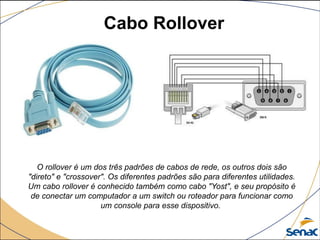

26. Cabo Rollover
O rollover é um dos três padrões de cabos de rede, os outros dois são
"direto" e "crossover". Os diferentes padrões são para diferentes utilidades.
Um cabo rollover é conhecido também como cabo "Yost", e seu propósito é
de conectar um computador a um switch ou roteador para funcionar como
um console para esse dispositivo.

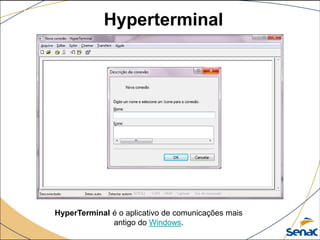

27. Hyperterminal
HyperTerminal é o aplicativo de comunicações mais
antigo do Windows.

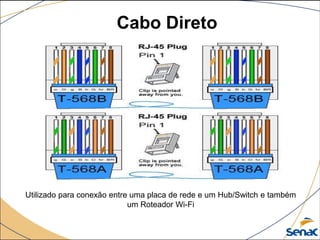

28. Cabo Direto
Utilizado para conexão entre uma placa de rede e um Hub/Switch e também
um Roteador Wi-Fi

29. Cabo Crossover
Um cabo crossover, também conhecido como cabo cruzado, é um cabo de
rede par trançado que permite a ligação de 2 (dois) computadores pelas
respectivas placas de rede sem a necessidade de um concentrador
(Hub ou Switch) ou a ligação de modems, switchs, hubs.

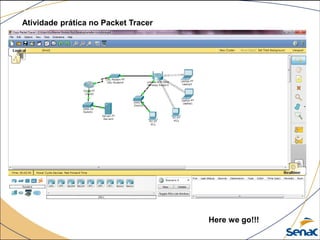

30. Atividade prática no Packet Tracer
Here we go!!!

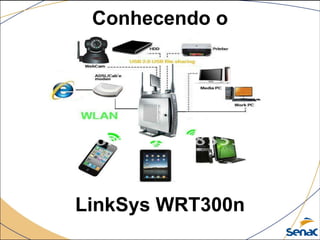

31. Conhecendo o
LinkSys WRT300n

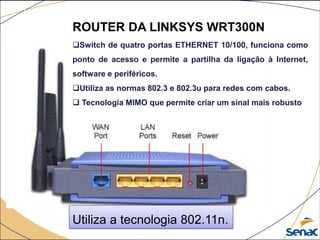

32. ROUTER DA LINKSYS WRT300N
Switch de quatro portas ETHERNET 10/100, funciona como
ponto de acesso e permite a partilha da ligação à Internet,
software e periféricos.
Utiliza as normas 802.3 e 802.3u para redes com cabos.
 Tecnologia MIMO que permite criar um sinal mais robusto
Utiliza a tecnologia 802.11n.

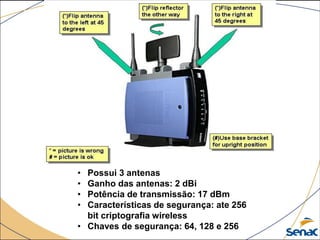

33. • Possui 3 antenas
• Ganho das antenas: 2 dBi
• Potência de transmissão: 17 dBm
• Características de segurança: ate 256
bit criptografia wireless
• Chaves de segurança: 64, 128 e 256

34. Conectar o cabo
vindo do Switch ou o
cabo vindo do Modem
ADSL.
Conectar o cabo
de alimentação.
Conectar os cabos
em até 4(quatro) PC´s.
Botão Reset(volta
as configurações
default)

35. DA LINKSYS WRT300N
COMO INSTALAR O ROUTER

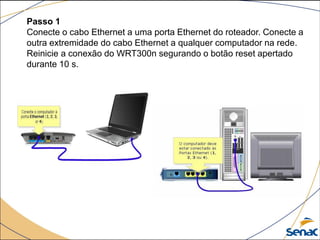

36. Passo 1
Conecte o cabo Ethernet a uma porta Ethernet do roteador. Conecte a
outra extremidade do cabo Ethernet a qualquer computador na rede.
Reinicie a conexão do WRT300n segurando o botão reset apertado
durante 10 s.

37. Passo 2
Verifique se a conexão está em modo Obter IP automático

38. Passo 4
Abra um navegador da Web no computador conectado ao roteador. Digite "
192.168.1.1 " na janela do navegador e pressione " Enter".
Passo 3
Abra a janela DOS e digite CMD, e localize o IP atribuído automaticamente
ao Gateway da sua placa de rede:

39. Passo 5
Digite "admin " no campo de usuário e senha para se conectar ao roteador
com as credenciais de log -in padrão.

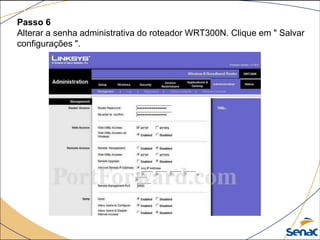

40. Passo 6
Alterar a senha administrativa do roteador WRT300N. Clique em " Salvar
configurações ".

41. Passo 7
Clique na aba "Wireless" . Todas as configurações sem fio padrão são
exibidos. Digite um nome personalizado para o SSID , que é o nome
exibido quando os usuários pesquisarem a conexão Wi -Fi gratuito. Clique
em " Salvar configurações ".

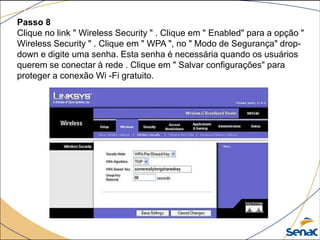

42. Passo 8
Clique no link " Wireless Security " . Clique em " Enabled" para a opção "
Wireless Security " . Clique em " WPA ", no " Modo de Segurança" drop-
down e digite uma senha. Esta senha é necessária quando os usuários
querem se conectar à rede . Clique em " Salvar configurações" para
proteger a conexão Wi -Fi gratuito.

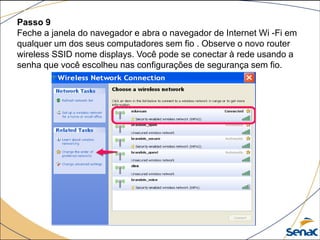

43. Passo 9
Feche a janela do navegador e abra o navegador de Internet Wi -Fi em
qualquer um dos seus computadores sem fio . Observe o novo router
wireless SSID nome displays. Você pode se conectar à rede usando a
senha que você escolheu nas configurações de segurança sem fio.

44. Perguntas?
