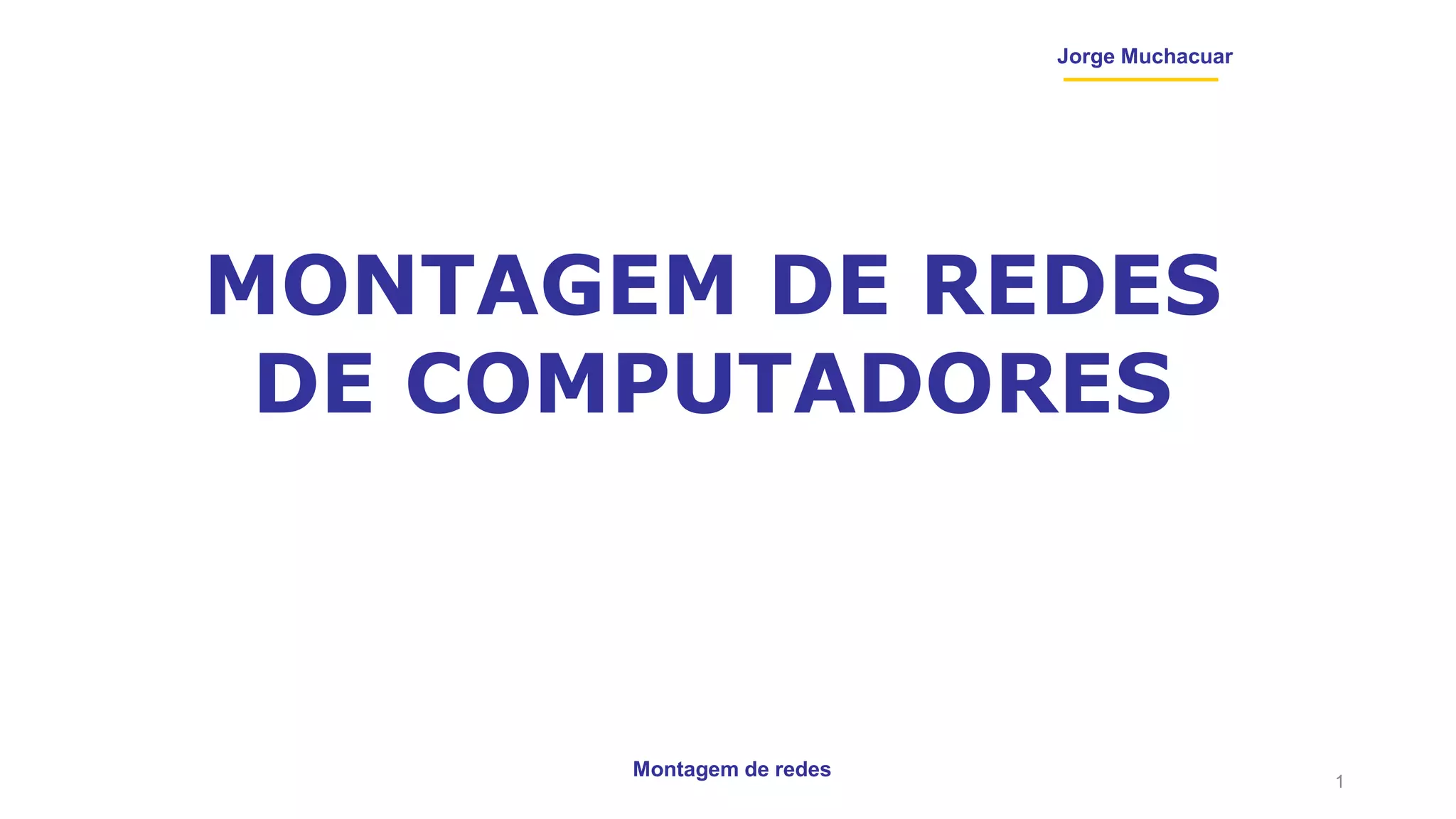

MONTAGEM DE REDES
DE COMPUTADORES
1

2. Montagem de redes
Jorge Muchacuar

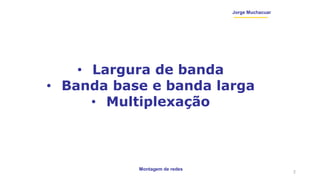

• Largura de banda
• Banda base e banda larga
• Multiplexação
2

3. Montagem de redes
Jorge Muchacuar

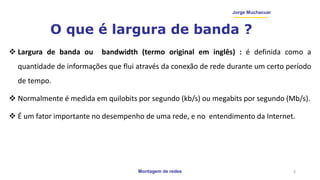

O que é largura de banda ?
 Largura de banda ou bandwidth (termo original em inglês) : é definida como a
quantidade de informações que flui através da conexão de rede durante um certo período
de tempo.
 Normalmente é medida em quilobits por segundo (kb/s) ou megabits por segundo (Mb/s).
 É um fator importante no desempenho de uma rede, e no entendimento da Internet.
3

4. Montagem de redes
Jorge Muchacuar

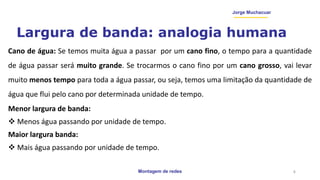

Largura de banda: analogia humana
Cano de água: Se temos muita água a passar por um cano fino, o tempo para a quantidade
de água passar será muito grande. Se trocarmos o cano fino por um cano grosso, vai levar
muito menos tempo para toda a água passar, ou seja, temos uma limitação da quantidade de
água que flui pelo cano por determinada unidade de tempo.
Menor largura de banda:
 Menos água passando por unidade de tempo.
Maior largura banda:
 Mais água passando por unidade de tempo.
4

5. Montagem de redes
Jorge Muchacuar

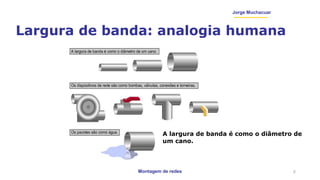

Largura de banda: analogia humana
5
A largura de banda é como o diâmetro de
um cano.

6. Montagem de redes
Jorge Muchacuar

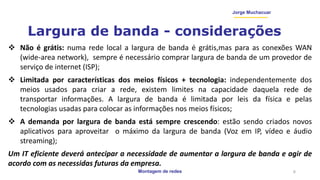

Largura de banda - considerações
 Não é grátis: numa rede local a largura de banda é grátis,mas para as conexões WAN
(wide-area network), sempre é necessário comprar largura de banda de um provedor de
serviço de internet (ISP);
 Limitada por características dos meios físicos + tecnologia: independentemente dos
meios usados para criar a rede, existem limites na capacidade daquela rede de
transportar informações. A largura de banda é limitada por leis da física e pelas
tecnologias usadas para colocar as informações nos meios físicos;
 A demanda por largura de banda está sempre crescendo: estão sendo criados novos
aplicativos para aproveitar o máximo da largura de banda (Voz em IP, vídeo e áudio
streaming);
Um IT eficiente deverá antecipar a necessidade de aumentar a largura de banda e agir de
acordo com as necessidas futuras da empresa.
6

7. Montagem de redes
Jorge Muchacuar

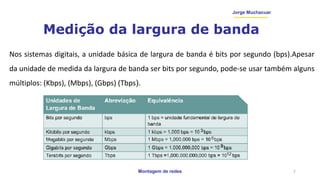

Medição da largura de banda
7
Nos sistemas digitais, a unidade básica de largura de banda é bits por segundo (bps).Apesar
da unidade de medida da largura de banda ser bits por segundo, pode-se usar também alguns
múltiplos: (Kbps), (Mbps), (Gbps) (Tbps).

8. Montagem de redes
Jorge Muchacuar
Utilização da banda
A largura de banda de um cabo pode ser divida em vários canais. As duas formas de utilizar a
capacidade de transmissão de um meio físico são :
banda base e banda larga
 Podemos entender como uma parcela do meio físico alocada para transmissão de um
sinal.
 Um meio físico pode ter diferentes canais disponíveis.
8
Canais

9. Montagem de redes
Jorge Muchacuar
Banda base e Banda larga
Banda base:
 Toda a largura de banda é utilizada por apenas um canal.
 Tecnologia mais utilizada nas transmissões digitais (usada em redes locais).
 Desperdício de recursos
Banda larga:
 Caracterizado pela divisão da largura de banda em múltiplos canais.
 Cada canal pode transmitir diferentes conteúdos.
 Utiliza multiplexação (transmissões analógicas).
9

10. Montagem de redes
Jorge Muchacuar

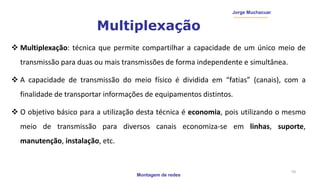

Multiplexação
 Multiplexação: técnica que permite compartilhar a capacidade de um único meio de
transmissão para duas ou mais transmissões de forma independente e simultânea.
 A capacidade de transmissão do meio físico é dividida em “fatias” (canais), com a
finalidade de transportar informações de equipamentos distintos.
 O objetivo básico para a utilização desta técnica é economia, pois utilizando o mesmo
meio de transmissão para diversos canais economiza-se em linhas, suporte,
manutenção, instalação, etc.
10

11. Montagem de redes
Jorge Muchacuar

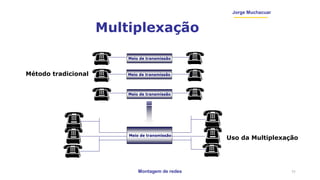

Multiplexação
11
Meio de transmissão
Meio de transmissão
Meio de transmissão
Meio de transmissão
Método tradicional
Uso da Multiplexação

12. Montagem de redes
Jorge Muchacuar
Multiplexação
Existem duas técnicas de multiplexação:
 Multiplexação por Divisão de Freqüência (FDM – Frequency Division
Multiplexing).
 Multiplexação por Divisão de Tempo (TDM - Time Division Multiplexing).
12

13. Montagem de redes
Jorge Muchacuar

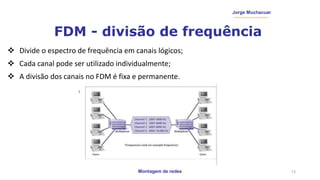

FDM - divisão de frequência
 Divide o espectro de frequência em canais lógicos;
 Cada canal pode ser utilizado individualmente;
 A divisão dos canais no FDM é fixa e permanente.
13

14. Montagem de redes
Jorge Muchacuar

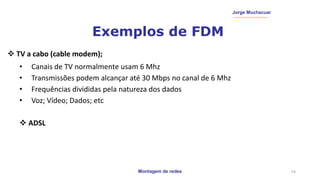

Exemplos de FDM
 TV a cabo (cable modem);
• Canais de TV normalmente usam 6 Mhz
• Transmissões podem alcançar até 30 Mbps no canal de 6 Mhz
• Frequências divididas pela natureza dos dados
• Voz; Vídeo; Dados; etc
 ADSL
14

15. Montagem de redes
Jorge Muchacuar

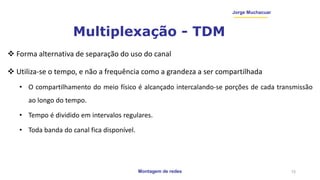

Multiplexação - TDM
 Forma alternativa de separação do uso do canal
 Utiliza-se o tempo, e não a frequência como a grandeza a ser compartilhada
• O compartilhamento do meio físico é alcançado intercalando-se porções de cada transmissão
ao longo do tempo.
• Tempo é dividido em intervalos regulares.
• Toda banda do canal fica disponível.
15

16. Jorge Muchacuar

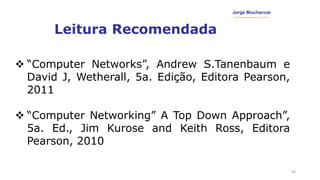

Leitura Recomendada
16
 “Computer Networks”, Andrew S.Tanenbaum e
David J, Wetherall, 5a. Edição, Editora Pearson,
2011
 “Computer Networking” A Top Down Approach”,
5a. Ed., Jim Kurose and Keith Ross, Editora
Pearson, 2010
