1. Treinamento SIG
Introdução, Contexto e Conceitos Básicos – Belo Horizonte –
Abril/2015
Atualização do
Plano Diretor de
Recursos Hídricos da
Bacia Hidrográfica
do Rio das Velhas
Realização:
Apoio:
Execução:

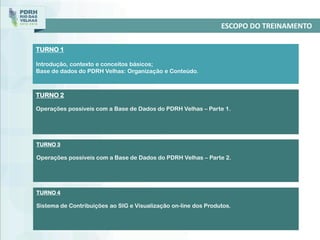

2. TURNO 1
Introdução, contexto e conceitos básicos;
Base de dados do PDRH Velhas: Organização e Conteúdo.
ESCOPO DO TREINAMENTO
TURNO 2
Operações possíveis com a Base de Dados do PDRH Velhas – Parte 1.
TURNO 3
Operações possíveis com a Base de Dados do PDRH Velhas – Parte 2.
TURNO 4
Sistema de Contribuições ao SIG e Visualização on-line dos Produtos.

3. Atualização do
Plano Diretor de
Recursos Hídricos da
Bacia Hidrográfica
do Rio das Velhas
Realização:
Apoio:
Execução:
Introdução, contexto e conceitos básicos

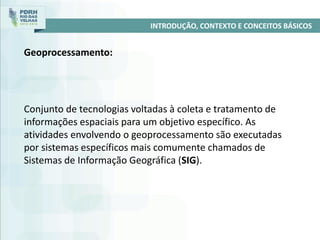

4. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Geoprocessamento:
Conjunto de tecnologias voltadas à coleta e tratamento de
informações espaciais para um objetivo específico. As
atividades envolvendo o geoprocessamento são executadas
por sistemas específicos mais comumente chamados de
Sistemas de Informação Geográfica (SIG).

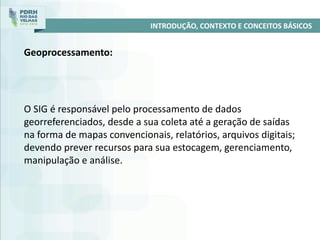

5. O SIG é responsável pelo processamento de dados
georreferenciados, desde a sua coleta até a geração de saídas
na forma de mapas convencionais, relatórios, arquivos digitais;
devendo prever recursos para sua estocagem, gerenciamento,
manipulação e análise.
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Geoprocessamento:

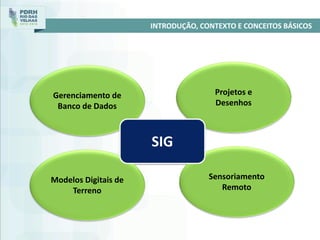

6. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Modelos Digitais de
Terreno
Sensoriamento
Remoto
Projetos e
Desenhos
Gerenciamento de
Banco de Dados
SIG

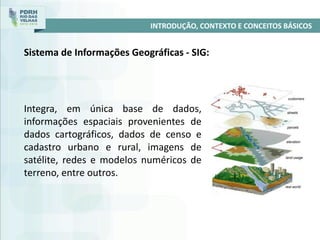

7. Integra, em única base de dados,
informações espaciais provenientes de
dados cartográficos, dados de censo e
cadastro urbano e rural, imagens de
satélite, redes e modelos numéricos de
terreno, entre outros.
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Sistema de Informações Geográficas - SIG:

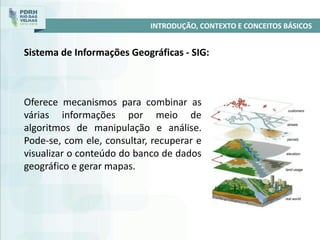

8. Oferece mecanismos para combinar as
várias informações por meio de
algoritmos de manipulação e análise.
Pode-se, com ele, consultar, recuperar e
visualizar o conteúdo do banco de dados
geográfico e gerar mapas.
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Sistema de Informações Geográficas - SIG:

9. Banco de dados onde cada dado tratado possui atributos
descritivos e uma representação geométrica no espaço. Os
dados disponíveis no banco podem ser manipulados por
métodos de processamento de imagens e de análise
geográfica.
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Banco de Dados de um SIG:

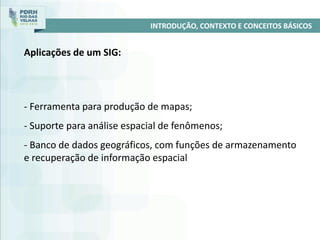

10. - Ferramenta para produção de mapas;
- Suporte para análise espacial de fenômenos;
- Banco de dados geográficos, com funções de armazenamento
e recuperação de informação espacial
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Aplicações de um SIG:

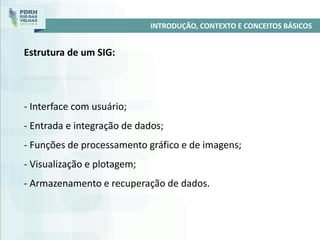

11. - Interface com usuário;
- Entrada e integração de dados;
- Funções de processamento gráfico e de imagens;
- Visualização e plotagem;
- Armazenamento e recuperação de dados.
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Estrutura de um SIG:

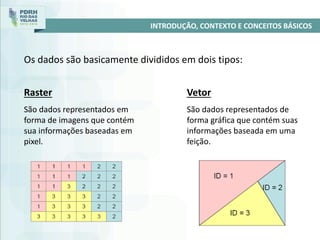

12. Os dados são basicamente divididos em dois tipos:
INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Raster
São dados representados em
forma de imagens que contém
sua informações baseadas em
pixel.
Vetor
São dados representados de
forma gráfica que contém suas
informações baseada em uma
feição.

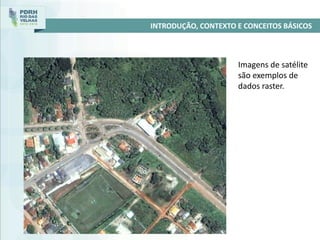

13. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Imagens de satélite
são exemplos de
dados raster.

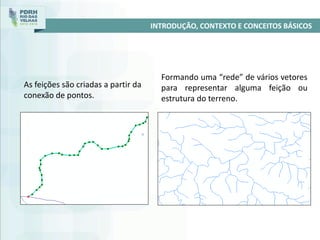

14. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
As feições são criadas a partir da
conexão de pontos.
Formando uma “rede” de vários vetores
para representar alguma feição ou
estrutura do terreno.

15. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS

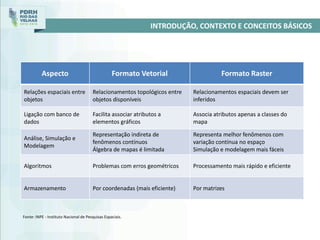

Aspecto Formato Vetorial Formato Raster
Relações espaciais entre
objetos
Relacionamentos topológicos entre
objetos disponíveis
Relacionamentos espaciais devem ser
inferidos
Ligação com banco de
dados
Facilita associar atributos a
elementos gráficos
Associa atributos apenas a classes do
mapa
Análise, Simulação e
Modelagem
Representação indireta de
fenômenos contínuos
Álgebra de mapas é limitada
Representa melhor fenômenos com
variação contínua no espaço
Simulação e modelagem mais fáceis
Algoritmos Problemas com erros geométricos Processamento mais rápido e eficiente
Armazenamento Por coordenadas (mais eficiente) Por matrizes
Fonte: INPE - Instituto Nacional de Pesquisas Espaciais.

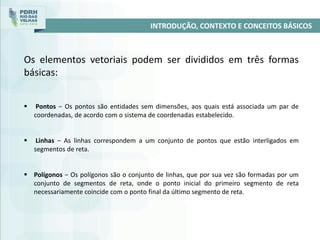

16. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Os elementos vetoriais podem ser divididos em três formas
básicas:
 Pontos − Os pontos são entidades sem dimensões, aos quais está associada um par de
coordenadas, de acordo com o sistema de coordenadas estabelecido.
 Linhas − As linhas correspondem a um conjunto de pontos que estão interligados em
segmentos de reta.
 Polígonos − Os polígonos são o conjunto de linhas, que por sua vez são formadas por um
conjunto de segmentos de reta, onde o ponto inicial do primeiro segmento de reta
necessariamente coincide com o ponto final da último segmento de reta.

17. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS

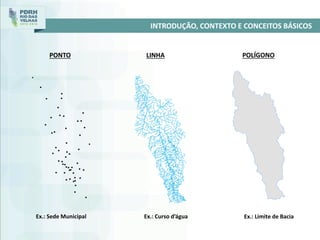

PONTO LINHA POLÍGONO
Ex.: Sede Municipal Ex.: Curso d’água Ex.: Limite de Bacia

18. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Plano de informação (nível, camada, layer):
- contém informações referentes a um tipo de dado;
- área geográfica definida;

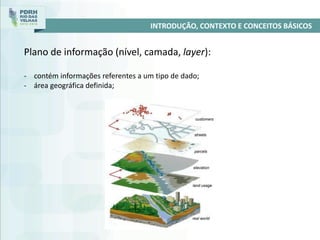

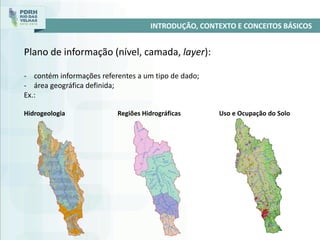

19. INTRODUÇÃO, CONTEXTO E CONCEITOS BÁSICOS
Plano de informação (nível, camada, layer):
- contém informações referentes a um tipo de dado;
- área geográfica definida;
Ex.:
Hidrogeologia Regiões Hidrográficas Uso e Ocupação do Solo

20. Atualização do
Plano Diretor de
Recursos Hídricos da
Bacia Hidrográfica
do Rio das Velhas
Realização:
Apoio:
Execução:
Base de dados do PDRH Velhas: Organização e Conteúdo

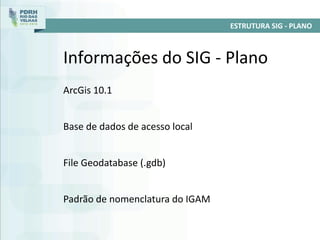

21. ArcGis 10.1
Base de dados de acesso local
File Geodatabase (.gdb)
Padrão de nomenclatura do IGAM
Informações do SIG - Plano
ESTRUTURA SIG - PLANO

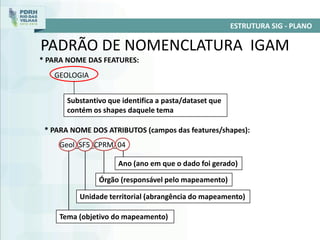

22. GEOLOGIA
Substantivo que identifica a pasta/dataset que
contém os shapes daquele tema
* PARA NOME DAS FEATURES:
* PARA NOME DOS ATRIBUTOS (campos das features/shapes):
Geol_SF5_CPRM_04
Tema (objetivo do mapeamento)
Unidade territorial (abrangência do mapeamento)
Órgão (responsável pelo mapeamento)
PADRÃO DE NOMENCLATURA IGAM
ESTRUTURA SIG - PLANO
Ano (ano em que o dado foi gerado)

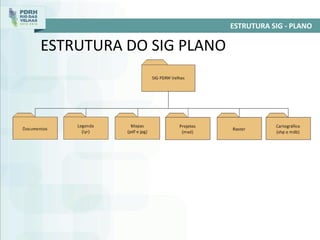

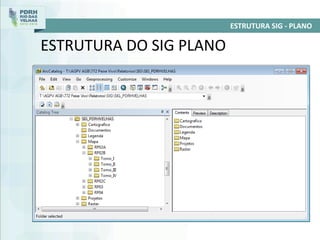

23. ESTRUTURA DO SIG PLANO
ESTRUTURA SIG - PLANO

24. ESTRUTURA DO SIG PLANO
ESTRUTURA SIG - PLANO

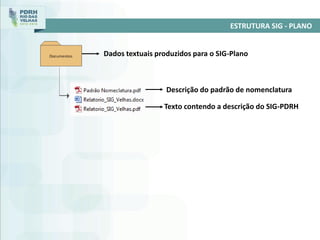

25. Descrição do padrão de nomenclatura
Texto contendo a descrição do SIG-PDRH
Dados textuais produzidos para o SIG-Plano
ESTRUTURA SIG - PLANO

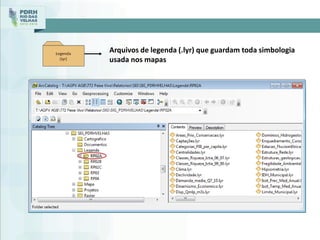

26. Arquivos de legenda (.lyr) que guardam toda simbologia
usada nos mapas

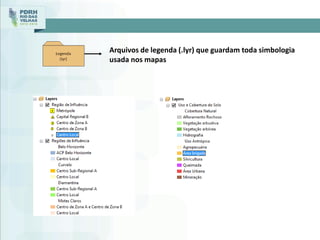

27. Arquivos de legenda (.lyr) que guardam toda simbologia
usada nos mapas

28. Figuras e mapas do SIG Plano
ESTRUTURA SIG - PLANO
Figuras em jpg (corpo do texto) Mapas em pdf

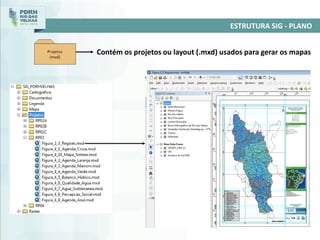

29. Contém os projetos ou layout (.mxd) usados para gerar os mapas
ESTRUTURA SIG - PLANO

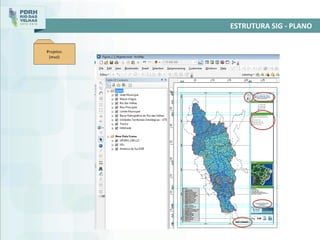

30. ESTRUTURA SIG - PLANO

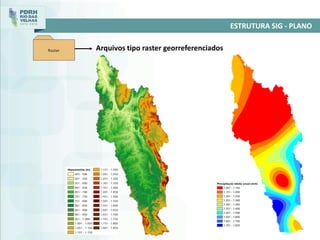

31. Arquivos tipo raster georreferenciados
ESTRUTURA SIG - PLANO

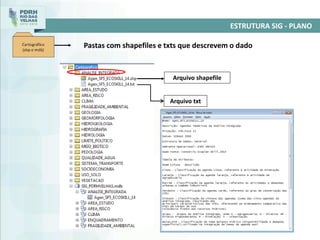

32. Pastas com shapefiles e txts que descrevem o dado
ESTRUTURA SIG - PLANO
Arquivo shapefile
Arquivo txt

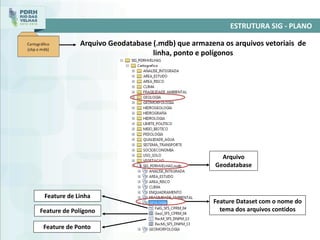

33. Arquivo Geodatabase (.mdb) que armazena os arquivos vetoriais de
linha, ponto e polígonos
Arquivo
Geodatabase
Feature Dataset com o nome do
tema dos arquivos contidos
Feature de Linha
Feature de Polígono
Feature de Ponto
ESTRUTURA SIG - PLANO
