1. ESCALACARTOGRÁFICA
Professor Marco Túlio

2. CONCEITO
Escala de um mapa é a relação constante entre as dimensões dos
elementos representados no mapa e suas correspondentes dimensões
na natureza. Em outras palavras, é utilizada para relacionar a proporção
entre a área representada e a representação.

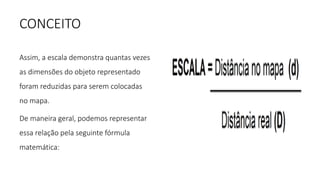

3. CONCEITO
Assim, a escala demonstra quantas vezes
as dimensões do objeto representado
foram reduzidas para serem colocadas
no mapa.
De maneira geral, podemos representar
essa relação pela seguinte fórmula
matemática:

4. DEFINIÇÃO
Esta fórmula representa a relação
entre medidas (do objeto real e de
sua representação cartográfica)
que fornece a escala.

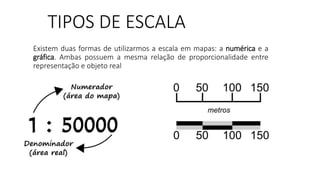

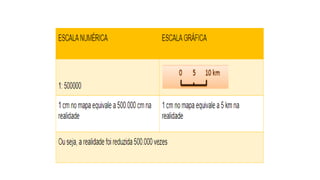

5. TIPOS DE ESCALA
Existem duas formas de utilizarmos a escala em mapas: a numérica e a
gráfica. Ambas possuem a mesma relação de proporcionalidade entre
representação e objeto real

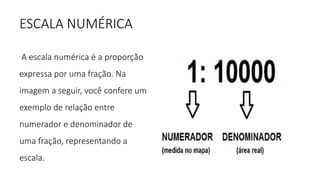

6. ESCALA NUMÉRICA
A escala numérica é a proporção
expressa por uma fração. Na
imagem a seguir, você confere um
exemplo de relação entre
numerador e denominador de
uma fração, representando a
escala.

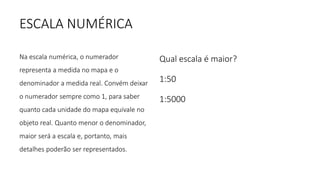

7. ESCALA NUMÉRICA
Na escala numérica, o numerador
representa a medida no mapa e o
denominador a medida real. Convém deixar
o numerador sempre como 1, para saber
quanto cada unidade do mapa equivale no
objeto real. Quanto menor o denominador,
maior será a escala e, portanto, mais
detalhes poderão ser representados.
Qual escala é maior?
1:50
1:5000

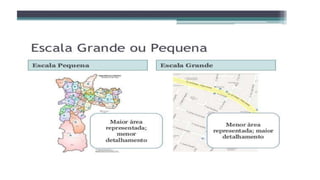

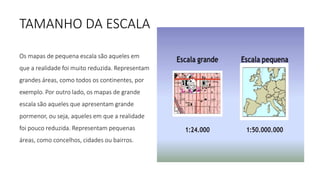

9. TAMANHO DA ESCALA
Os mapas de pequena escala são aqueles em
que a realidade foi muito reduzida. Representam
grandes áreas, como todos os continentes, por
exemplo. Por outro lado, os mapas de grande
escala são aqueles que apresentam grande
pormenor, ou seja, aqueles em que a realidade
foi pouco reduzida. Representam pequenas
áreas, como concelhos, cidades ou bairros.

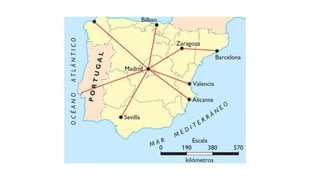

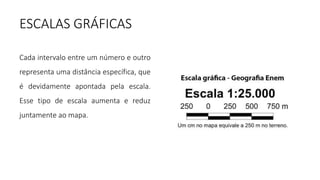

10. ESCALAS GRÁFICAS
Cada intervalo entre um número e outro
representa uma distância específica, que
é devidamente apontada pela escala.
Esse tipo de escala aumenta e reduz
juntamente ao mapa.

11. ESCALAS GRÁFICAS
A escala gráfica representa, pelo
desenho, a relação entre mapa e
natureza (real). A facilidade desta
escala está em sua leitura
“imediata”, permitindo a
comparação entre as distâncias.

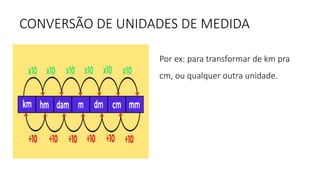

12. CONVERSÃO DE UNIDADES DE MEDIDA
Por ex: para transformar de km pra
cm, ou qualquer outra unidade.

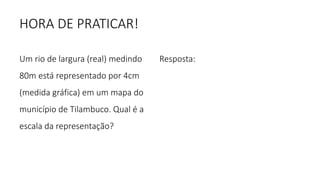

15. HORA DE PRATICAR!
Um rio de largura (real) medindo
80m está representado por 4cm
(medida gráfica) em um mapa do
município de Tilambuco. Qual é a
escala da representação?
Resposta:

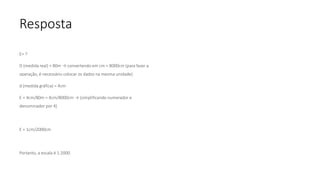

16. Resposta
E= ?
D (medida real) = 80m → convertendo em cm = 8000cm (para fazer a
operação, é necessário colocar os dados na mesma unidade)
d (medida gráfica) = 4cm
E = 4cm/80m = 4cm/8000cm → (simplificando numerador e
denominador por 4)
E = 1cm/2000cm
Portanto, a escala é 1:2000.

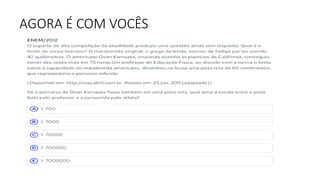

17. AGORA É COM VOCÊS
