Transmissão de MCU

www.youtube.com/fisicatotal www.fisicatotal.com.br1
WWW.FISICATOTAL.COM.BR
Cinemática Angular
(Transmissão de MCU)

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal

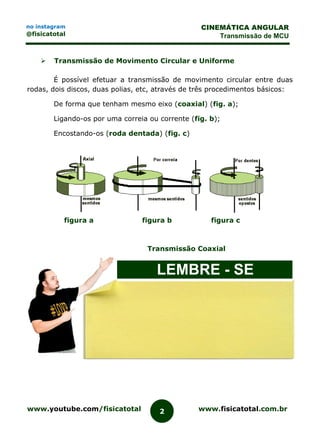

 Transmissão de Movimento Circular e Uniforme
É possível efetuar a transmissão de movimento circular entre duas
rodas, dois discos, duas polias, etc, através de três procedimentos básicos:
De forma que tenham mesmo eixo (coaxial) (fig. a);
Ligando-os por uma correia ou corrente (fig. b);
Encostando-os (roda dentada) (fig. c)
figura a figura b figura c
Transmissão Coaxial
LEMBRE - SE

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal
 Transmissão Periférica de MCU
Alternador (bateria automotiva);
Motor de veículos automotores;
Coroa / Catraca (bicicleta de marcha)
Pedal / Coroa (bicicleta);
Catraca / Pneu (bicicleta);
Sistema de abertura/fechamento portão eletrônico.
ANOTAÇÕES
ANOTAÇÕES

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal
 Bicicleta de marchas
Bicicleta de marchas
LEMBRE - SE
ATENÇÃO
Máximo e mínimo desempenhos

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal

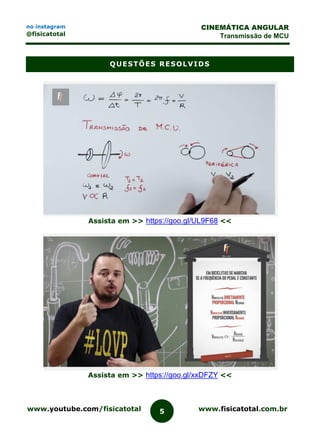

QUESTÕES RESOLVIDS
Assista em >> https://goo.gl/UL9F68 <<
Assista em >> https://goo.gl/xxDFZY <<

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal

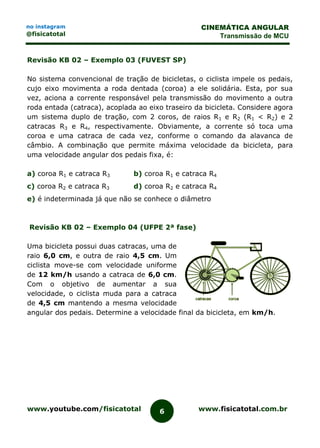

Revisão KB 02 – Exemplo 03 (FUVEST SP)
No sistema convencional de tração de bicicletas, o ciclista impele os pedais,
cujo eixo movimenta a roda dentada (coroa) a ele solidária. Esta, por sua
vez, aciona a corrente responsável pela transmissão do movimento a outra
roda entada (catraca), acoplada ao eixo traseiro da bicicleta. Considere agora
um sistema duplo de tração, com 2 coros, de raios R1 e R2 (R1 < R2) e 2
catracas R3 e R4, respectivamente. Obviamente, a corrente só toca uma
coroa e uma catraca de cada vez, conforme o comando da alavanca de
câmbio. A combinação que permite máxima velocidade da bicicleta, para
uma velocidade angular dos pedais fixa, é:
a) coroa R1 e catraca R3 b) coroa R1 e catraca R4
c) coroa R2 e catraca R3 d) coroa R2 e catraca R4
e) é indeterminada já que não se conhece o diâmetro
Revisão KB 02 – Exemplo 04 (UFPE 2ª fase)
Uma bicicleta possui duas catracas, uma de
raio 6,0 cm, e outra de raio 4,5 cm. Um
ciclista move-se com velocidade uniforme
de 12 km/h usando a catraca de 6,0 cm.
Com o objetivo de aumentar a sua
velocidade, o ciclista muda para a catraca
de 4,5 cm mantendo a mesma velocidade
angular dos pedais. Determine a velocidade final da bicicleta, em km/h.

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal

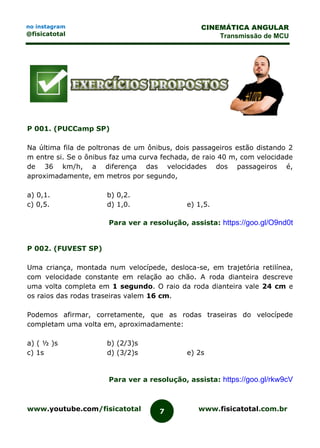

P 001. (PUCCamp SP)
Na última fila de poltronas de um ônibus, dois passageiros estão distando 2
m entre si. Se o ônibus faz uma curva fechada, de raio 40 m, com velocidade
de 36 km/h, a diferença das velocidades dos passageiros é,
aproximadamente, em metros por segundo,
a) 0,1. b) 0,2.
c) 0,5. d) 1,0. e) 1,5.
Para ver a resolução, assista: https://goo.gl/O9nd0t
P 002. (FUVEST SP)
Uma criança, montada num velocípede, desloca-se, em trajetória retilínea,
com velocidade constante em relação ao chão. A roda dianteira descreve
uma volta completa em 1 segundo. O raio da roda dianteira vale 24 cm e
os raios das rodas traseiras valem 16 cm.
Podemos afirmar, corretamente, que as rodas traseiras do velocípede
completam uma volta em, aproximadamente:
a) ( ½ )s b) (2/3)s
c) 1s d) (3/2)s e) 2s
Para ver a resolução, assista: https://goo.gl/rkw9cV

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal

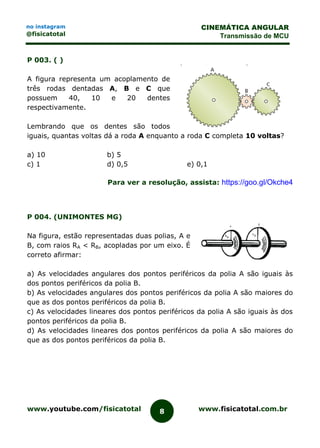

P 003. ( )
A figura representa um acoplamento de
três rodas dentadas A, B e C que
possuem 40, 10 e 20 dentes
respectivamente.
Lembrando que os dentes são todos
iguais, quantas voltas dá a roda A enquanto a roda C completa 10 voltas?
a) 10 b) 5
c) 1 d) 0,5 e) 0,1
Para ver a resolução, assista: https://goo.gl/Okche4
P 004. (UNIMONTES MG)
Na figura, estão representadas duas polias, A e
B, com raios RA < RB, acopladas por um eixo. É
correto afirmar:
a) As velocidades angulares dos pontos periféricos da polia A são iguais às
dos pontos periféricos da polia B.
b) As velocidades angulares dos pontos periféricos da polia A são maiores do
que as dos pontos periféricos da polia B.
c) As velocidades lineares dos pontos periféricos da polia A são iguais às dos
pontos periféricos da polia B.
d) As velocidades lineares dos pontos periféricos da polia A são maiores do
que as dos pontos periféricos da polia B.

CINEMÁTICA ANGULAR
Transmissão de MCU
no instagram
@fisicatotal

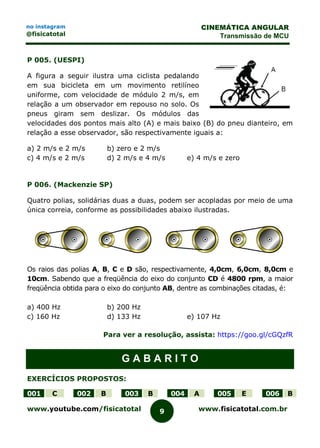

P 005. (UESPI)
A figura a seguir ilustra uma ciclista pedalando
em sua bicicleta em um movimento retilíneo
uniforme, com velocidade de módulo 2 m/s, em
relação a um observador em repouso no solo. Os
pneus giram sem deslizar. Os módulos das
velocidades dos pontos mais alto (A) e mais baixo (B) do pneu dianteiro, em
relação a esse observador, são respectivamente iguais a:
a) 2 m/s e 2 m/s b) zero e 2 m/s
c) 4 m/s e 2 m/s d) 2 m/s e 4 m/s e) 4 m/s e zero
P 006. (Mackenzie SP)
Quatro polias, solidárias duas a duas, podem ser acopladas por meio de uma
única correia, conforme as possibilidades abaixo ilustradas.
Os raios das polias A, B, C e D são, respectivamente, 4,0cm, 6,0cm, 8,0cm e
10cm. Sabendo que a freqüência do eixo do conjunto CD é 4800 rpm, a maior
freqüência obtida para o eixo do conjunto AB, dentre as combinações citadas, é:
a) 400 Hz b) 200 Hz
c) 160 Hz d) 133 Hz e) 107 Hz
Para ver a resolução, assista: https://goo.gl/cGQzfR
G A B A R I T O
EXERCÍCIOS PROPOSTOS:
001 C 002 B 003 B 004 A 005 E 006 B
