Profª Paula Frassinetti

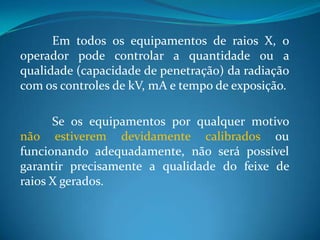

Em todos os equipamentos de raios X, o
operador pode controlar a quantidade ou a
qualidade (capacidade de penetração) da radiação
com os controles de kV, mA e tempo de exposição.

      Se os equipamentos por qualquer motivo
não estiverem devidamente calibrados ou
funcionando adequadamente, não será possível
garantir precisamente a qualidade do feixe de
raios X gerados.

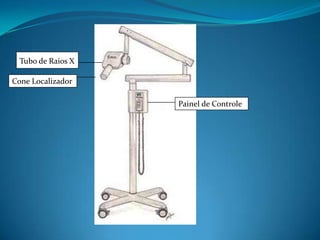

Tubo de Raios X
     Tubo de Raios X



Cone Localizador
   Cone Localizador



                       Painel de de Tempo
                           Controle Controle

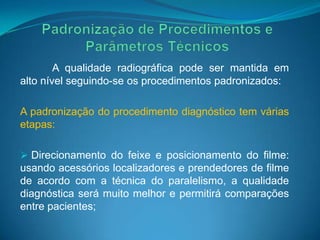

A qualidade radiográfica pode ser mantida em
alto nível seguindo-se os procedimentos padronizados:

A padronização do procedimento diagnóstico tem várias
etapas:

 Direcionamento do feixe e posicionamento do filme:
usando acessórios localizadores e prendedores de filme
de acordo com a técnica do paralelismo, a qualidade
diagnóstica será muito melhor e permitirá comparações
entre pacientes;
 Processamento dos filmes: verifique regularmente
a temperatura do revelador e a qualidade dos
produtos químicos, para garantir a manutenção da
qualidade de revelação e a constância do contraste
ao longo do tempo;

Interpretação:    verifique   as     radiografias
sistematicamente para toda e qualquer anomalia e
não apenas aquelas sugeridas em reclamações de
pacientes.

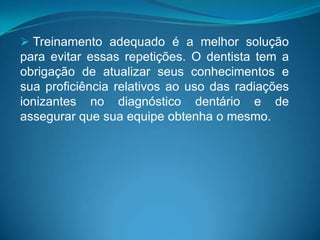

 Treinamento adequado é a melhor solução
para evitar essas repetições. O dentista tem a
obrigação de atualizar seus conhecimentos e
sua proficiência relativos ao uso das radiações
ionizantes no diagnóstico dentário e de
assegurar que sua equipe obtenha o mesmo.

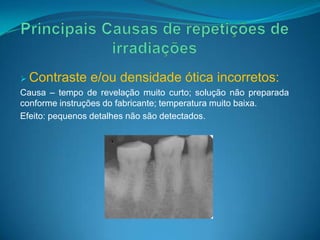

 Contraste    e/ou densidade ótica incorretos:
Causa – tempo de revelação muito curto; solução não preparada
conforme instruções do fabricante; temperatura muito baixa.
Efeito: pequenos detalhes não são detectados.
Superposição :
Causa: angulação incorreta.
Efeito: detecção de cárie quase impossível.
Distorção
Causa: angulação vertical e/ou horizontal errada
Efeito: não é possível avaliar adequadamente a dimensão e a
posição relativa dos detalhes na radiografia.
Exposição
Causa: superexposição ou subexposição
Efeito: radiografia muito escura ou muito clara; contraste ruim.
Erro/Causa: - Este tipo de defeito pode ser causado por erros
no tempo de exposição, escolha incorreta do filme,
processamento incorreto, soluções deterioradas ou vencidas.

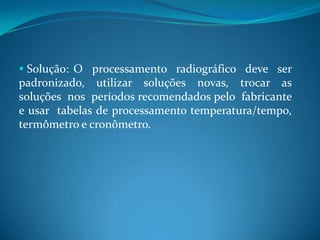

 Solução: O processamento radiográfico deve ser
padronizado, utilizar soluções novas, trocar as
soluções nos períodos recomendados pelo fabricante
e usar tabelas de processamento temperatura/tempo,
termômetro e cronômetro.

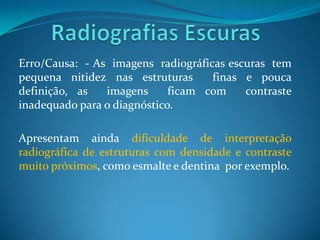

Erro/Causa: - As imagens radiográficas escuras tem
pequena nitidez nas estruturas      finas e pouca
definição, as   imagens      ficam com    contraste
inadequado para o diagnóstico.

Apresentam ainda dificuldade de interpretação
radiográfica de estruturas com densidade e contraste
muito próximos, como esmalte e dentina por exemplo.

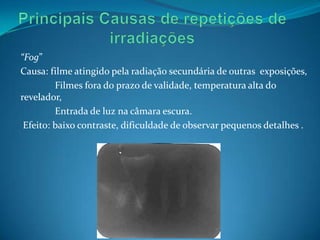

“Fog”
Causa: filme atingido pela radiação secundária de outras exposições,
         Filmes fora do prazo de validade, temperatura alta do
revelador,
         Entrada de luz na câmara escura.
 Efeito: baixo contraste, dificuldade de observar pequenos detalhes .

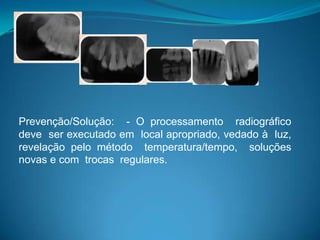

Prevenção/Solução: - O processamento radiográfico
deve ser executado em local apropriado, vedado à luz,
revelação pelo método temperatura/tempo, soluções
novas e com trocas regulares.

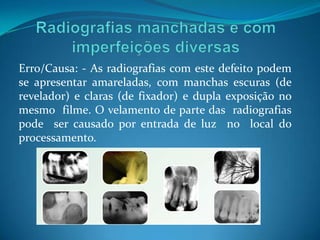

Erro/Causa: - As radiografias com este defeito podem
se apresentar amareladas, com manchas escuras (de
revelador) e claras (de fixador) e dupla exposição no
mesmo filme. O velamento de parte das radiografias
pode ser causado por entrada de luz no local do
processamento.

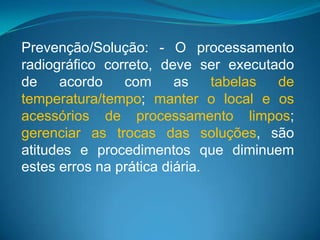

Prevenção/Solução: - O processamento
radiográfico correto, deve ser executado
de    acordo    com      as    tabelas de
temperatura/tempo; manter o local e os
acessórios de processamento limpos;
gerenciar as trocas das soluções, são
atitudes e procedimentos que diminuem
estes erros na prática diária.

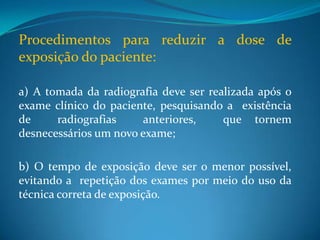

Procedimentos para reduzir a dose de
exposição do paciente:

a) A tomada da radiografia deve ser realizada após o
exame clínico do paciente, pesquisando a existência
de     radiografias    anteriores,     que tornem
desnecessários um novo exame;

b) O tempo de exposição deve ser o menor possível,
evitando a repetição dos exames por meio do uso da
técnica correta de exposição.

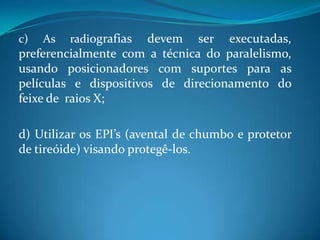

c)   As   radiografias devem ser executadas,
preferencialmente com a técnica do paralelismo,
usando posicionadores com suportes para as
películas e dispositivos de direcionamento do
feixe de raios X;

d) Utilizar os EPI’s (avental de chumbo e protetor
de tireóide) visando protegê-los.

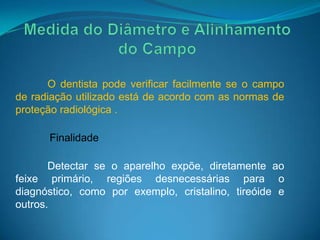

O dentista pode verificar facilmente se o campo
de radiação utilizado está de acordo com as normas de
proteção radiológica .

      Finalidade

       Detectar se o aparelho expõe, diretamente ao
feixe primário, regiões desnecessárias para o
diagnóstico, como por exemplo, cristalino, tireóide e
outros.

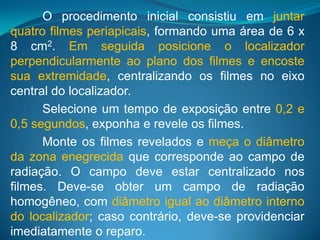

O procedimento inicial consistiu em juntar
quatro filmes periapicais, formando uma área de 6 x
8 cm2. Em seguida posicione o localizador
perpendicularmente ao plano dos filmes e encoste
sua extremidade, centralizando os filmes no eixo
central do localizador.
      Selecione um tempo de exposição entre 0,2 e
0,5 segundos, exponha e revele os filmes.
      Monte os filmes revelados e meça o diâmetro
da zona enegrecida que corresponde ao campo de
radiação. O campo deve estar centralizado nos
filmes. Deve-se obter um campo de radiação
homogêneo, com diâmetro igual ao diâmetro interno
do localizador; caso contrário, deve-se providenciar
imediatamente o reparo.

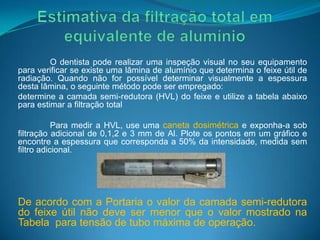

O dentista pode realizar uma inspeção visual no seu equipamento
para verificar se existe uma lâmina de alumínio que determina o feixe útil de
radiação. Quando não for possível determinar visualmente a espessura
desta lâmina, o seguinte método pode ser empregado:
determine a camada semi-redutora (HVL) do feixe e utilize a tabela abaixo
para estimar a filtração total

           Para medir a HVL, use uma caneta dosimétrica e exponha-a sob
filtração adicional de 0,1,2 e 3 mm de Al. Plote os pontos em um gráfico e
encontre a espessura que corresponda a 50% da intensidade, medida sem
filtro adicional.




De acordo com a Portaria o valor da camada semi-redutora
do feixe útil não deve ser menor que o valor mostrado na
Tabela para tensão de tubo máxima de operação.
Tabela. Valores mínimos de camadas semi-redutoras em função da
tensão de tubo máxima de operação

              kVp                 CSR (mmAl)
               51                      1,2
               60                      1,3
               70                      1,5
               71                      2,1
               80                      2,3
               90                      2,5

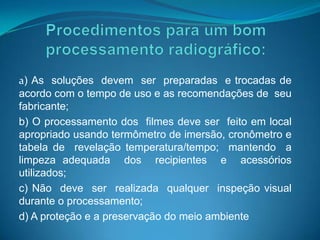

a) As soluções devem ser preparadas e trocadas de
acordo com o tempo de uso e as recomendações de seu
fabricante;
b) O processamento dos filmes deve ser feito em local
apropriado usando termômetro de imersão, cronômetro e
tabela de revelação temperatura/tempo; mantendo a
limpeza adequada dos recipientes e acessórios
utilizados;
c) Não deve ser realizada qualquer inspeção visual
durante o processamento;
d) A proteção e a preservação do meio ambiente

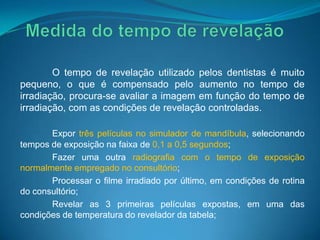

O tempo de revelação utilizado pelos dentistas é muito
pequeno, o que é compensado pelo aumento no tempo de
irradiação, procura-se avaliar a imagem em função do tempo de
irradiação, com as condições de revelação controladas.

       Expor três películas no simulador de mandíbula, selecionando
tempos de exposição na faixa de 0,1 a 0,5 segundos;
       Fazer uma outra radiografia com o tempo de exposição
normalmente empregado no consultório;
       Processar o filme irradiado por último, em condições de rotina
do consultório;
       Revelar as 3 primeiras películas expostas, em uma das
condições de temperatura do revelador da tabela;
Tabela . Condições de revelação padrão



Tempo (min)     Temperatura (º C)
   5.0              18-19
   4.0              20-21
   3.0              22-24
   2.0              26-27

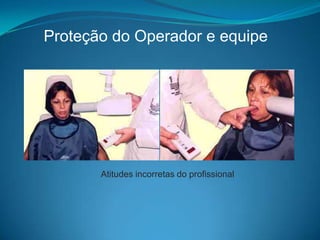

Proteção do Operador e equipe




       Atitudes incorretas do profissional
Posicionamento correto do profissional no
         momento do disparo

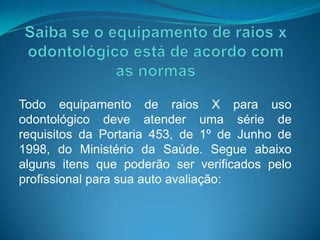

Todo equipamento de raios X para uso
odontológico deve atender uma série de
requisitos da Portaria 453, de 1º de Junho de
1998, do Ministério da Saúde. Segue abaixo
alguns itens que poderão ser verificados pelo
profissional para sua auto avaliação:
a) Como responsável técnico e legal pelo uso dos raios
X no consultório odontológico, você avalia a cada dois
anos os parâmetros físicos de funcionamento dos
mesmos, os acessórios de proteção e o ambiente de
trabalho?
    Sim      Não
b) Existe sinalização adequada em sua clínica?
    Sim      Não

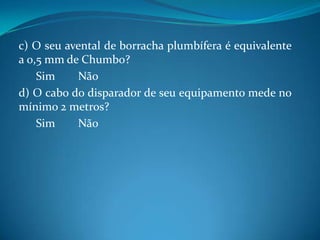

c) O seu avental de borracha plumbífera é equivalente
a 0,5 mm de Chumbo?
    Sim    Não
d) O cabo do disparador de seu equipamento mede no
mínimo 2 metros?
    Sim    Não

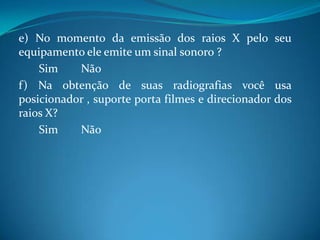

e) No momento da emissão dos raios X pelo seu
equipamento ele emite um sinal sonoro ?
    Sim    Não
f) Na obtenção de suas radiografias você usa
posicionador , suporte porta filmes e direcionador dos
raios X?
    Sim    Não
g) Sua câmara de processamento portátil é totalmente
opaca á luz clara?
    Sim     Não
h) Você utiliza no processamento de seu filme
radiográfico termômetro de imersão, cronômetro e
tabelas temperatura/tempo?
    Sim     Não
i) Os líquidos do processamento são trocados
regularmente?
    Sim     Não

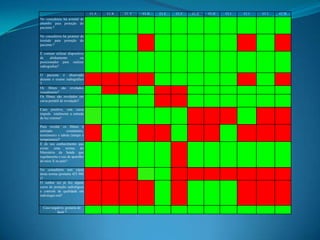

Cl. A   Cl. B   Cl. C   Cl. D   Cl. E   Cl. F   Cl. G   Cl. H   Cl. I   Cl. J   Cl. L   Cl. M
No consultório há avental de
chumbo para proteção do
paciente ?

No consultório há protetor de
tireóide para proteção do
paciente ?

É comum utilizar dispositivo
de     alinhamento        ou
posicionador para realizar
radiografias?

O paciente é observado
durante o exame radiográfico
?
Os filmes são revelados
visualmente?
Os filmes são revelados em
caixa portátil de revelação?

Caso positivo, esta caixa
impede totalmente a entrada
de luz externa?

Para revelar os filmes é
utilizado         cronômetro,
termômetro e tabela (tempo e
temperatura)?
É de seu conhecimento que
existe    uma     norma    do
Ministério da Saúde que
regulamenta o uso de aparelho
de raios X no país?

No consultório tem cópia
desta norma (portaria 453 MS
)?
O senhor (a) já fez algum
curso de proteção radiológica
e controle de qualidade em
radiologia oral?


  Caso negativo, gostaria de
           fazer ?

Mais conteúdo relacionado

Mais procurados

EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIAEQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
Willian R. Bandeira

TÉCNICAS ANESTÉSICAS DA MAXILA
TÉCNICAS ANESTÉSICAS DA MAXILATÉCNICAS ANESTÉSICAS DA MAXILA
TÉCNICAS ANESTÉSICAS DA MAXILA
Camilla Bringel

Tomografia posicionamento
Tomografia posicionamentoTomografia posicionamento
Tomografia posicionamento
FLAVIO LOBATO

Técnicas de exames radiológicos
Técnicas de exames radiológicosTécnicas de exames radiológicos
Técnicas de exames radiológicos
radiomed

Noções de radiologia aplicada à odontologia
Noções de radiologia aplicada à odontologiaNoções de radiologia aplicada à odontologia
Noções de radiologia aplicada à odontologia
Andressa Duarte Burmann

Protocolo Exame de Ressonancia Magnética da Pelve
Protocolo Exame de Ressonancia Magnética da PelveProtocolo Exame de Ressonancia Magnética da Pelve
Protocolo Exame de Ressonancia Magnética da Pelve
Alex Eduardo Ribeiro

Radiologia odontológica.pptx
Radiologia odontológica.pptxRadiologia odontológica.pptx
Radiologia odontológica.pptx
LaisaBrunaRibeiro

RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS XRADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
Herculys Douglas Clímaco Marques

Conceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagemConceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagem
Pollyanna Medeiros

Técnicas de posicionamento para crânio
Técnicas de posicionamento para crânioTécnicas de posicionamento para crânio
Técnicas de posicionamento para crânio
Sandro Molter

Articulação têmporomandibular
Articulação têmporomandibularArticulação têmporomandibular
Articulação têmporomandibular
Natha Fisioterapia

Anestesicos locais foa
Anestesicos locais   foaAnestesicos locais   foa
Anestesicos locais foa
Lucas Almeida Sá

Radiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écranRadiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écran
Cristiane Dias

AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
Magno Cavalheiro

Apostila posicionamento (completa)
Apostila posicionamento (completa)Apostila posicionamento (completa)
Apostila posicionamento (completa)
Cristiane Dias

Roteiro identificação e montagem de radiografias intrabucais
Roteiro identificação e montagem de radiografias intrabucaisRoteiro identificação e montagem de radiografias intrabucais
Roteiro identificação e montagem de radiografias intrabucais
Dr.João Calais.:

Proteção complexo dentino pulpar- camilla bringel
Proteção complexo dentino pulpar- camilla bringelProteção complexo dentino pulpar- camilla bringel
Proteção complexo dentino pulpar- camilla bringel
Camilla Bringel

Tomografia do Abdome
Tomografia do Abdome Tomografia do Abdome
Tomografia do Abdome
Herculys Douglas Clímaco Marques

Anatomia Dental
Anatomia DentalAnatomia Dental
Anatomia Dental
Wálina Alves

FILMES E ECRÁNS
FILMES E ECRÁNSFILMES E ECRÁNS

Mais procurados (20)

EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIAEQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA
EQUIPAMENTOS E ACESSÓRIOS DE RADIOLOGIA

TÉCNICAS ANESTÉSICAS DA MAXILA
TÉCNICAS ANESTÉSICAS DA MAXILATÉCNICAS ANESTÉSICAS DA MAXILA
TÉCNICAS ANESTÉSICAS DA MAXILA

Tomografia posicionamento
Tomografia posicionamentoTomografia posicionamento
Tomografia posicionamento

Técnicas de exames radiológicos
Técnicas de exames radiológicosTécnicas de exames radiológicos
Técnicas de exames radiológicos

Noções de radiologia aplicada à odontologia
Noções de radiologia aplicada à odontologiaNoções de radiologia aplicada à odontologia
Noções de radiologia aplicada à odontologia

Protocolo Exame de Ressonancia Magnética da Pelve
Protocolo Exame de Ressonancia Magnética da PelveProtocolo Exame de Ressonancia Magnética da Pelve
Protocolo Exame de Ressonancia Magnética da Pelve

Radiologia odontológica.pptx
Radiologia odontológica.pptxRadiologia odontológica.pptx
Radiologia odontológica.pptx

RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS XRADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X

Conceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagemConceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagem

Técnicas de posicionamento para crânio
Técnicas de posicionamento para crânioTécnicas de posicionamento para crânio
Técnicas de posicionamento para crânio

Articulação têmporomandibular
Articulação têmporomandibularArticulação têmporomandibular
Articulação têmporomandibular

Anestesicos locais foa
Anestesicos locais   foaAnestesicos locais   foa
Anestesicos locais foa

Radiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écranRadiology formação e qualidade da imagem em filme - écran
Radiology formação e qualidade da imagem em filme - écran

AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)
AULA DE SENSIBILIZAÇÃO DE FILMES RADIOGRÁFICOS - PROF DOUGLAS PRIMA (In Memoria)

Apostila posicionamento (completa)
Apostila posicionamento (completa)Apostila posicionamento (completa)
Apostila posicionamento (completa)

Roteiro identificação e montagem de radiografias intrabucais
Roteiro identificação e montagem de radiografias intrabucaisRoteiro identificação e montagem de radiografias intrabucais
Roteiro identificação e montagem de radiografias intrabucais

Proteção complexo dentino pulpar- camilla bringel
Proteção complexo dentino pulpar- camilla bringelProteção complexo dentino pulpar- camilla bringel
Proteção complexo dentino pulpar- camilla bringel

Tomografia do Abdome
Tomografia do Abdome Tomografia do Abdome
Tomografia do Abdome

Anatomia Dental
Anatomia DentalAnatomia Dental
Anatomia Dental

FILMES E ECRÁNS
FILMES E ECRÁNSFILMES E ECRÁNS
FILMES E ECRÁNS


Semelhante a Controle de qualidade em odontologia

controledequalidadeemodontologia-121122144140-phpapp01.pdf
controledequalidadeemodontologia-121122144140-phpapp01.pdfcontroledequalidadeemodontologia-121122144140-phpapp01.pdf
controledequalidadeemodontologia-121122144140-phpapp01.pdf
EndersonToscanoDeAle

Pr tecnologia radiologia 2007
Pr tecnologia radiologia 2007Pr tecnologia radiologia 2007
Pr tecnologia radiologia 2007
Layse Gama

Mamo.08
Mamo.08Mamo.08
Mamo.08
Luanapqt

Mamo.08
Mamo.08Mamo.08
Mamo.08
Luanapqt

proteção radiológica portaria 453x RDC 330 (2).pdf
proteção radiológica portaria 453x RDC 330 (2).pdfproteção radiológica portaria 453x RDC 330 (2).pdf
proteção radiológica portaria 453x RDC 330 (2).pdf
Alexandre826349

Ppra1
Ppra1Ppra1
Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia
Heraldo Silva

Radiografia panorâmica
Radiografia panorâmicaRadiografia panorâmica
Radiografia panorâmica
Waldenei Dias

2015 aula 6g monitoramento
2015 aula 6g monitoramento2015 aula 6g monitoramento
2015 aula 6g monitoramento
IPEN - CNEN / SP

Artigo pós física do radiodiagnóstico
Artigo pós física do radiodiagnósticoArtigo pós física do radiodiagnóstico
Artigo pós física do radiodiagnóstico
Rodrigo Góes

Cadastro de servico_de_radiodiagnostico1
Cadastro de servico_de_radiodiagnostico1Cadastro de servico_de_radiodiagnostico1
Cadastro de servico_de_radiodiagnostico1
Anderson Oliveira

Detector de Radiacao Ionizante
Detector de Radiacao IonizanteDetector de Radiacao Ionizante
Detector de Radiacao Ionizante
Diego Santos

Pratica de Medição em Instrumentos de Higiene Industrial
Pratica de Medição em Instrumentos de Higiene IndustrialPratica de Medição em Instrumentos de Higiene Industrial
Pratica de Medição em Instrumentos de Higiene Industrial
Verlaine Costa

dosimetria
dosimetriadosimetria
dosimetria
Janaina Rocha

aula 7 radioterapia_1598721373.pdf
aula 7 radioterapia_1598721373.pdfaula 7 radioterapia_1598721373.pdf
aula 7 radioterapia_1598721373.pdf
AyrttonAnacleto2

Adm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdfAdm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdf
MeryslandeMoreira1

Adm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdfAdm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdf
MeryslandeMoreira1

PROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptx
PROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptxPROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptx
PROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptx
Isabel Canova

Elementos para um exame de Raios X de Tórax e Avdome
Elementos para um exame de Raios X de Tórax e AvdomeElementos para um exame de Raios X de Tórax e Avdome
Elementos para um exame de Raios X de Tórax e Avdome
danielgomessp86

E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.
E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.
E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.
Isabel Canova


Semelhante a Controle de qualidade em odontologia (20)

controledequalidadeemodontologia-121122144140-phpapp01.pdf
controledequalidadeemodontologia-121122144140-phpapp01.pdfcontroledequalidadeemodontologia-121122144140-phpapp01.pdf
controledequalidadeemodontologia-121122144140-phpapp01.pdf

Pr tecnologia radiologia 2007
Pr tecnologia radiologia 2007Pr tecnologia radiologia 2007
Pr tecnologia radiologia 2007

Mamo.08
Mamo.08Mamo.08
Mamo.08

Mamo.08
Mamo.08Mamo.08
Mamo.08

proteção radiológica portaria 453x RDC 330 (2).pdf
proteção radiológica portaria 453x RDC 330 (2).pdfproteção radiológica portaria 453x RDC 330 (2).pdf
proteção radiológica portaria 453x RDC 330 (2).pdf

Ppra1
Ppra1Ppra1
Ppra1

Equipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologiaEquipamentos e Acessórios em radioimaginologia
Equipamentos e Acessórios em radioimaginologia

Radiografia panorâmica
Radiografia panorâmicaRadiografia panorâmica
Radiografia panorâmica

2015 aula 6g monitoramento
2015 aula 6g monitoramento2015 aula 6g monitoramento
2015 aula 6g monitoramento

Artigo pós física do radiodiagnóstico
Artigo pós física do radiodiagnósticoArtigo pós física do radiodiagnóstico
Artigo pós física do radiodiagnóstico

Cadastro de servico_de_radiodiagnostico1
Cadastro de servico_de_radiodiagnostico1Cadastro de servico_de_radiodiagnostico1
Cadastro de servico_de_radiodiagnostico1

Detector de Radiacao Ionizante
Detector de Radiacao IonizanteDetector de Radiacao Ionizante
Detector de Radiacao Ionizante

Pratica de Medição em Instrumentos de Higiene Industrial
Pratica de Medição em Instrumentos de Higiene IndustrialPratica de Medição em Instrumentos de Higiene Industrial
Pratica de Medição em Instrumentos de Higiene Industrial

dosimetria
dosimetriadosimetria
dosimetria

aula 7 radioterapia_1598721373.pdf
aula 7 radioterapia_1598721373.pdfaula 7 radioterapia_1598721373.pdf
aula 7 radioterapia_1598721373.pdf

Adm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdfAdm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdf

Adm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdfAdm. de Laboratório e Formação da Imagem - unipro.pdf
Adm. de Laboratório e Formação da Imagem - unipro.pdf

PROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptx
PROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptxPROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptx
PROTEÇÃO RADIOLOGICA INTERVENCIONISTA.pptx

Elementos para um exame de Raios X de Tórax e Avdome
Elementos para um exame de Raios X de Tórax e AvdomeElementos para um exame de Raios X de Tórax e Avdome
Elementos para um exame de Raios X de Tórax e Avdome

E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.
E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.
E-book_de_Tomografia.pdf - mini curso para iniciantes da área de radiologia.


Mais de Gerciane Neves

Noções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologiaNoções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologia
Gerciane Neves

Mri in practice
Mri in practiceMri in practice
Mri in practice
Gerciane Neves

Rm aula2
Rm aula2Rm aula2
Rm aula2
Gerciane Neves

Rm aula1
Rm aula1Rm aula1
Rm aula1
Gerciane Neves

Artigo11 rm
Artigo11 rmArtigo11 rm
Artigo11 rm
Gerciane Neves

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata
Gerciane Neves

Palestra98
Palestra98Palestra98
Palestra98
Gerciane Neves

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata
Gerciane Neves

Mamografia 2
Mamografia 2Mamografia 2
Mamografia 2
Gerciane Neves

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia
Gerciane Neves

Apostila mamografia final
Apostila mamografia finalApostila mamografia final
Apostila mamografia final
Gerciane Neves

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia
Gerciane Neves


Mais de Gerciane Neves (12)

Noções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologiaNoções básicas de hemodinâmica / Tec ou tecn em radiologia
Noções básicas de hemodinâmica / Tec ou tecn em radiologia

Mri in practice
Mri in practiceMri in practice
Mri in practice

Rm aula2
Rm aula2Rm aula2
Rm aula2

Rm aula1
Rm aula1Rm aula1
Rm aula1

Artigo11 rm
Artigo11 rmArtigo11 rm
Artigo11 rm

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata

Palestra98
Palestra98Palestra98
Palestra98

Planejamento prostata
Planejamento prostataPlanejamento prostata
Planejamento prostata

Mamografia 2
Mamografia 2Mamografia 2
Mamografia 2

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia

Apostila mamografia final
Apostila mamografia finalApostila mamografia final
Apostila mamografia final

A qualidade do ponto de vista médico mamografia
A qualidade do ponto de vista médico    mamografiaA qualidade do ponto de vista médico    mamografia
A qualidade do ponto de vista médico mamografia


Controle de qualidade em odontologia

  • 2. Em todos os equipamentos de raios X, o operador pode controlar a quantidade ou a qualidade (capacidade de penetração) da radiação com os controles de kV, mA e tempo de exposição. Se os equipamentos por qualquer motivo não estiverem devidamente calibrados ou funcionando adequadamente, não será possível garantir precisamente a qualidade do feixe de raios X gerados.
  • 3. Tubo de Raios X Tubo de Raios X Cone Localizador Cone Localizador Painel de de Tempo Controle Controle
  • 4. A qualidade radiográfica pode ser mantida em alto nível seguindo-se os procedimentos padronizados: A padronização do procedimento diagnóstico tem várias etapas:  Direcionamento do feixe e posicionamento do filme: usando acessórios localizadores e prendedores de filme de acordo com a técnica do paralelismo, a qualidade diagnóstica será muito melhor e permitirá comparações entre pacientes;
  • 5.  Processamento dos filmes: verifique regularmente a temperatura do revelador e a qualidade dos produtos químicos, para garantir a manutenção da qualidade de revelação e a constância do contraste ao longo do tempo; Interpretação: verifique as radiografias sistematicamente para toda e qualquer anomalia e não apenas aquelas sugeridas em reclamações de pacientes.
  • 6.  Treinamento adequado é a melhor solução para evitar essas repetições. O dentista tem a obrigação de atualizar seus conhecimentos e sua proficiência relativos ao uso das radiações ionizantes no diagnóstico dentário e de assegurar que sua equipe obtenha o mesmo.
  • 7.  Contraste e/ou densidade ótica incorretos: Causa – tempo de revelação muito curto; solução não preparada conforme instruções do fabricante; temperatura muito baixa. Efeito: pequenos detalhes não são detectados.
  • 8. Superposição : Causa: angulação incorreta. Efeito: detecção de cárie quase impossível.
  • 9. Distorção Causa: angulação vertical e/ou horizontal errada Efeito: não é possível avaliar adequadamente a dimensão e a posição relativa dos detalhes na radiografia.
  • 10. Exposição Causa: superexposição ou subexposição Efeito: radiografia muito escura ou muito clara; contraste ruim.
  • 11. Erro/Causa: - Este tipo de defeito pode ser causado por erros no tempo de exposição, escolha incorreta do filme, processamento incorreto, soluções deterioradas ou vencidas.
  • 12.  Solução: O processamento radiográfico deve ser padronizado, utilizar soluções novas, trocar as soluções nos períodos recomendados pelo fabricante e usar tabelas de processamento temperatura/tempo, termômetro e cronômetro.
  • 13. Erro/Causa: - As imagens radiográficas escuras tem pequena nitidez nas estruturas finas e pouca definição, as imagens ficam com contraste inadequado para o diagnóstico. Apresentam ainda dificuldade de interpretação radiográfica de estruturas com densidade e contraste muito próximos, como esmalte e dentina por exemplo.
  • 14. “Fog” Causa: filme atingido pela radiação secundária de outras exposições, Filmes fora do prazo de validade, temperatura alta do revelador, Entrada de luz na câmara escura. Efeito: baixo contraste, dificuldade de observar pequenos detalhes .
  • 15. Prevenção/Solução: - O processamento radiográfico deve ser executado em local apropriado, vedado à luz, revelação pelo método temperatura/tempo, soluções novas e com trocas regulares.
  • 16. Erro/Causa: - As radiografias com este defeito podem se apresentar amareladas, com manchas escuras (de revelador) e claras (de fixador) e dupla exposição no mesmo filme. O velamento de parte das radiografias pode ser causado por entrada de luz no local do processamento.
  • 17. Prevenção/Solução: - O processamento radiográfico correto, deve ser executado de acordo com as tabelas de temperatura/tempo; manter o local e os acessórios de processamento limpos; gerenciar as trocas das soluções, são atitudes e procedimentos que diminuem estes erros na prática diária.
  • 18. Procedimentos para reduzir a dose de exposição do paciente: a) A tomada da radiografia deve ser realizada após o exame clínico do paciente, pesquisando a existência de radiografias anteriores, que tornem desnecessários um novo exame; b) O tempo de exposição deve ser o menor possível, evitando a repetição dos exames por meio do uso da técnica correta de exposição.
  • 19. c) As radiografias devem ser executadas, preferencialmente com a técnica do paralelismo, usando posicionadores com suportes para as películas e dispositivos de direcionamento do feixe de raios X; d) Utilizar os EPI’s (avental de chumbo e protetor de tireóide) visando protegê-los.
  • 20.
  • 21. O dentista pode verificar facilmente se o campo de radiação utilizado está de acordo com as normas de proteção radiológica . Finalidade Detectar se o aparelho expõe, diretamente ao feixe primário, regiões desnecessárias para o diagnóstico, como por exemplo, cristalino, tireóide e outros.
  • 22. O procedimento inicial consistiu em juntar quatro filmes periapicais, formando uma área de 6 x 8 cm2. Em seguida posicione o localizador perpendicularmente ao plano dos filmes e encoste sua extremidade, centralizando os filmes no eixo central do localizador. Selecione um tempo de exposição entre 0,2 e 0,5 segundos, exponha e revele os filmes. Monte os filmes revelados e meça o diâmetro da zona enegrecida que corresponde ao campo de radiação. O campo deve estar centralizado nos filmes. Deve-se obter um campo de radiação homogêneo, com diâmetro igual ao diâmetro interno do localizador; caso contrário, deve-se providenciar imediatamente o reparo.
  • 23. O dentista pode realizar uma inspeção visual no seu equipamento para verificar se existe uma lâmina de alumínio que determina o feixe útil de radiação. Quando não for possível determinar visualmente a espessura desta lâmina, o seguinte método pode ser empregado: determine a camada semi-redutora (HVL) do feixe e utilize a tabela abaixo para estimar a filtração total Para medir a HVL, use uma caneta dosimétrica e exponha-a sob filtração adicional de 0,1,2 e 3 mm de Al. Plote os pontos em um gráfico e encontre a espessura que corresponda a 50% da intensidade, medida sem filtro adicional. De acordo com a Portaria o valor da camada semi-redutora do feixe útil não deve ser menor que o valor mostrado na Tabela para tensão de tubo máxima de operação.
  • 24. Tabela. Valores mínimos de camadas semi-redutoras em função da tensão de tubo máxima de operação kVp CSR (mmAl) 51 1,2 60 1,3 70 1,5 71 2,1 80 2,3 90 2,5
  • 25.
  • 26. a) As soluções devem ser preparadas e trocadas de acordo com o tempo de uso e as recomendações de seu fabricante; b) O processamento dos filmes deve ser feito em local apropriado usando termômetro de imersão, cronômetro e tabela de revelação temperatura/tempo; mantendo a limpeza adequada dos recipientes e acessórios utilizados; c) Não deve ser realizada qualquer inspeção visual durante o processamento; d) A proteção e a preservação do meio ambiente
  • 27. O tempo de revelação utilizado pelos dentistas é muito pequeno, o que é compensado pelo aumento no tempo de irradiação, procura-se avaliar a imagem em função do tempo de irradiação, com as condições de revelação controladas. Expor três películas no simulador de mandíbula, selecionando tempos de exposição na faixa de 0,1 a 0,5 segundos; Fazer uma outra radiografia com o tempo de exposição normalmente empregado no consultório; Processar o filme irradiado por último, em condições de rotina do consultório; Revelar as 3 primeiras películas expostas, em uma das condições de temperatura do revelador da tabela;
  • 28. Tabela . Condições de revelação padrão Tempo (min) Temperatura (º C) 5.0 18-19 4.0 20-21 3.0 22-24 2.0 26-27
  • 29. Proteção do Operador e equipe Atitudes incorretas do profissional
  • 30. Posicionamento correto do profissional no momento do disparo
  • 31. Todo equipamento de raios X para uso odontológico deve atender uma série de requisitos da Portaria 453, de 1º de Junho de 1998, do Ministério da Saúde. Segue abaixo alguns itens que poderão ser verificados pelo profissional para sua auto avaliação:
  • 32. a) Como responsável técnico e legal pelo uso dos raios X no consultório odontológico, você avalia a cada dois anos os parâmetros físicos de funcionamento dos mesmos, os acessórios de proteção e o ambiente de trabalho? Sim Não b) Existe sinalização adequada em sua clínica? Sim Não
  • 33. c) O seu avental de borracha plumbífera é equivalente a 0,5 mm de Chumbo? Sim Não d) O cabo do disparador de seu equipamento mede no mínimo 2 metros? Sim Não
  • 34. e) No momento da emissão dos raios X pelo seu equipamento ele emite um sinal sonoro ? Sim Não f) Na obtenção de suas radiografias você usa posicionador , suporte porta filmes e direcionador dos raios X? Sim Não
  • 35. g) Sua câmara de processamento portátil é totalmente opaca á luz clara? Sim Não h) Você utiliza no processamento de seu filme radiográfico termômetro de imersão, cronômetro e tabelas temperatura/tempo? Sim Não i) Os líquidos do processamento são trocados regularmente? Sim Não
  • 36. Cl. A Cl. B Cl. C Cl. D Cl. E Cl. F Cl. G Cl. H Cl. I Cl. J Cl. L Cl. M No consultório há avental de chumbo para proteção do paciente ? No consultório há protetor de tireóide para proteção do paciente ? É comum utilizar dispositivo de alinhamento ou posicionador para realizar radiografias? O paciente é observado durante o exame radiográfico ? Os filmes são revelados visualmente? Os filmes são revelados em caixa portátil de revelação? Caso positivo, esta caixa impede totalmente a entrada de luz externa? Para revelar os filmes é utilizado cronômetro, termômetro e tabela (tempo e temperatura)? É de seu conhecimento que existe uma norma do Ministério da Saúde que regulamenta o uso de aparelho de raios X no país? No consultório tem cópia desta norma (portaria 453 MS )? O senhor (a) já fez algum curso de proteção radiológica e controle de qualidade em radiologia oral? Caso negativo, gostaria de fazer ?
