3. RADIOGRAFIAS INTRAORAIS
Indicações:
Observação de infecções apicais.
Avaliação periodontal.
Avaliação pós trauma (dentes e osso alveolar)
Avaliação de presença e posicionamento de
dente não irrompido.
Dr. Rodrigo Cesar Portela, CD
4. RADIOGRAFIAS INTRAORAIS
Indicações:
Avaliação morfológica de raízes antes de extrações.
Procedimentos endodôntico.
Avaliação pré e pós cirurgias apicais.
Avaliação de cistos apicais e outras lesões do osso
alveolar.
Avaliação pós-operatória de implantes.
Dr. Rodrigo Cesar Portela, CD
5. RADIOGRAFIAS INTRAORAIS
• POSICIONAMENTO IDEAL
Menor distância entre o elemento dentário e o filme.
Elemento dentário e filme paralelos.
Posicionamento no longo eixo do filme para incisivos e
caninos , e horizontalmente para molares e pré –molares.
Feixes de raios X incidência perpendicular ao filme.
Dr. Rodrigo Cesar Portela, CD

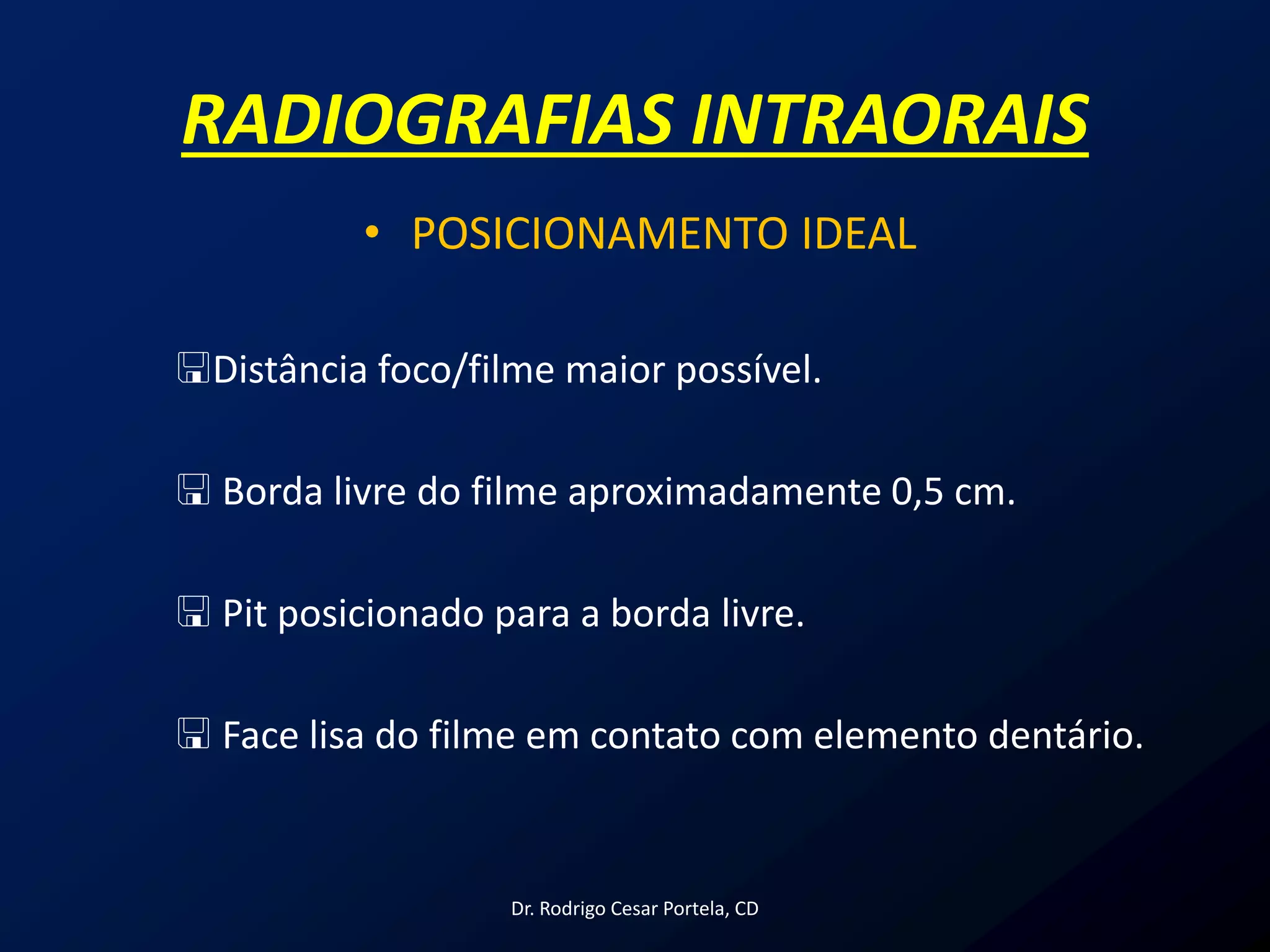

6. RADIOGRAFIAS INTRAORAIS
• POSICIONAMENTO IDEAL
Distância foco/filme maior possível.
Borda livre do filme aproximadamente 0,5 cm.
Pit posicionado para a borda livre.
Face lisa do filme em contato com elemento dentário.
Dr. Rodrigo Cesar Portela, CD
10. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz /Planos/Linhas de referência
Dr. Rodrigo Cesar Portela, CD
1 – PLANO CAMPER (TAN)
3 – PLANO FRANKFURT
12. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Posição Cabeça
Plano sagital mediano perpendicular ao solo.
Plano de Camper (TAN) – paralelo ao solo
(arco superior).
Linha Trago Comissura Labial (TCL) – paralelo
ao solo ( arco inferior).
Dr. Rodrigo Cesar Portela, CD
13. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz/ Angulação Vertical X P. Oclusal
Dr. Rodrigo Cesar Portela, CD
P. Oclusal
Acima – Positiva (+)
Abaixo – Negativa (-)
14. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Angulação Vertical
Dr. Rodrigo Cesar Portela, CD
Maxila Mandíbula
Molares
+20º a +30º 0º a -5º
Pré-molares
+30º a +40º -5º a -10º
Caninos
+40º a +50º -10º a -20º
Incisivos
+45º a +55º -15º a -25º
16. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz/ Angulação Horizontal X L.Média
Dr. Rodrigo Cesar Portela, CD
Linha média : 0º
180º
180º
17. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Angulação Horizontal
Dr. Rodrigo Cesar Portela, CD
Maxila Mandíbula
Molares
+80º a +90º 80º a 90º
Pré-molares
+70º a +80º 70º a 80º
Caninos
+60º a +75º 45º a 50º
Incisivos
0º 0º
19. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Pontos de Incidência / SUPERIOR
Incisivos Centrais – Ápice nasal.
Incisivos Laterais e Canino – Asa do nariz.
Pré-molar – TAN com linha pupilar.
Molar – TAN com 1 cm posterior ao canto da
orbita.
Dr. Rodrigo Cesar Portela, CD
20. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Pontos de Incidência / SUPERIOR
Dr. Rodrigo Cesar Portela, CD
Incisivos centrais
TAN
Linha Pupilar
21. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Pontos de Incidência / INFERIOR
• Linha imaginária 0,5cm acima do bordo da mandíbula
com:
Incisivos Centrais e laterais– Ápice nasal.
Canino – Asa do nariz.
Pré-molar – Linha da pupila
Molar – Linha 1cm posterior ao canto da
orbita.
Dr. Rodrigo Cesar Portela, CD
22. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Pontos de incidência / INFERIOR
Dr. Rodrigo Cesar Portela, CD
0,5 cm borda
mandíbula
23. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Manutenção filme na boca.
Superior – Pressão c/ polegar – Mão espalmada.
Inferior – Pressão c/ indicador – Mão Fechada.
Mão do lado oposto ao radiografado.
Dr. Rodrigo Cesar Portela, CD
24. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Incisivo superior
• Angulação :
Vertical +45º a +55º
Horizontal 0º
Dr. Rodrigo Cesar Portela, CD
25. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Canino superior
• Angulação :
Vertical +40º a +50º
Horizontal 60º a 75º
Dr. Rodrigo Cesar Portela, CD
26. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz/ Pré-molar superior
• Angulação :
Vertical +30º a +40º
Horizontal 70º a 80º
Dr. Rodrigo Cesar Portela, CD
27. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Bissetriz / Molar superior
• Angulação:
Vertical +20º a +30º
Horizontal 80º a 90º
Dr. Rodrigo Cesar Portela, CD
37. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Paralelismo / Procedimento
Seleção posicionador adequado – Posição película
(mesma Bissetriz).
Cabeça paciente plano oclusal paralelo ao solo.
Dente a ser radiografado em contato com o bloco de
mordida.
Dr. Rodrigo Cesar Portela, CD
38. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico periapical
• Paralelismo / Procedimento
Oclusão delicada sobre o bloco de mordida.
Anel localizador movido até tocar a face – Para
posicionadores de anel móvel.
Cilindro localizador alinhado com o anel localizador.
Dr. Rodrigo Cesar Portela, CD
41. RADIOGRAFIAS INTRAORAIS
Exame radiográfico Interproximal / Bite-wing
Região de molares e pré-molares (D/E) – 4 tomadas
Dr. Rodrigo Cesar Portela, CD
Asa de mordida
centralizada
42. RADIOGRAFIAS INTRAORAIS
• Interproximal / Bite-wing
Indicações:
Diagnóstico e detecção lesões
cariosas.
Acompanhamento e progressão
das lesões cariosas.
Avaliação da adaptação marginal
de restaurações.
Avaliação situação periodontal –
Crista óssea alveolar.
Presença de cálculos salivares.
Relação lesão cariosa X câmara
pulpar.
Dr. Rodrigo Cesar Portela, CD
43. RADIOGRAFIAS INTRAORAIS
Exame radiográfico Interproximal / Bite-wing
Técnica:
Plano sagital mediano perpendicular ao solo.
Linha trago asa do nariz (TAN), paralelo ao
solo.
Angulação:
Vertical + 8º
Horizontal 70º a 80º (pré-molares)
80º a 90º (molares)
Incidência - PM – Face distal do 2º PM
superior.
M – Face vestibular do 2º molar
superior.
Dr. Rodrigo Cesar Portela, CD
45. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico
oclusal
Indicações:
Pacientes edêntulos.
Exames de áreas amplas, não
evidenciados no exame periapical.
Localização de objetos e corpos
estranhos.
Estudo de fratura dos maxilares.
Visualização de sialolitos em glândula
submandibular e ductos.
Estudo da extensão de fendas palatinas.
Avaliação de elementos não eruptados.
Dr. Rodrigo Cesar Portela, CD
46. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico oclusal
• Tipos
Maxila
Oclusal total
Oclusal dos dentes incisivos
Oclusal dos dentes caninos
Oclusal dos dentes pré-molares e molares
Oclusal do assoalho do seio maxilar
Oclusal da região de túber
Mandíbula
Oclusal total
Oclusal parcial
Oclusal de sínfise
Dr. Rodrigo Cesar Portela, CD
47. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal total
Técnica:
Plano sagital mediano perpendicular ao
solo.
Linha trago asa do nariz (TAN), paralela
ao solo.
Filme posicionado em seu maior eixo.
Angulação:
Vertical +65º
Horizontal 0º
Incidência - Dorso do nariz.
Dr. Rodrigo Cesar Portela, CD
48. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal dentes incisivos
Técnica:
Plano sagital mediano perpendicular ao
solo.
Linha trago asa do nariz (TAN), paralelo ao
solo.
Filme posicionado em seu maior eixo.
Angulação:
Vertical +65º
Horizontal 0º
Incidência - Ápice nasal.
Dr. Rodrigo Cesar Portela, CD
49. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal dente canino
Técnica:
Plano sagital mediano perpendicular ao solo.
Linha trago asa do nariz (TAN), paralela ao
solo.
Filme posicionado em seu maior eixo.
Angulação:
Vertical +65º
Horizontal 45º
Incidência - Forame infraorbitário.
Dr. Rodrigo Cesar Portela, CD
50. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal dentes pré-molares
Técnica:
Plano sagital mediano perpendicular ao
solo.
Linha trago asa do nariz (TAN), paralela ao
solo.
Filme posicionado em seu menor eixo.
Angulação:
Vertical +65º
Horizontal 90º
Incidência - Forame infraorbitário.
Dr. Rodrigo Cesar Portela, CD
51. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal região assoalho seio
maxilar
Técnica:
Plano sagital mediano perpendicular ao solo.
Linha trago asa do nariz (TAN), paralela ao
solo.
Filme posicionado em seu menor eixo.
Angulação:
Vertical +80º
Horizontal 0º
Incidência - Forame infraorbitário.
Dr. Rodrigo Cesar Portela, CD
52. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal região
Tuberosidade da maxila
Técnica:
Plano sagital mediano perpendicular ao solo.
Linha trago asa do nariz (TAN), paralela ao solo.
Filme posicionado em seu menor eixo.
Angulação:
Vertical +45º
Horizontal 135º
Incidência - 3 cm atrás da comissura palpebral
externa.
Dr. Rodrigo Cesar Portela, CD
53. RADIOGRAFIAS INTRAORAIS
• Exame radiográfico oclusal
• Tipos
Maxila
Oclusal total
Oclusal dos dentes incisivos
Oclusal dos dentes caninos
Oclusal dos dentes pré-molares e molares
Oclusal do assoalho do seio maxilar
Oclusal da região de túber
Mandíbula
Oclusal total
Oclusal parcial
Oclusal de sínfise
Dr. Rodrigo Cesar Portela, CD
54. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal Total de mandíbula
Técnica:
Plano sagital mediano perpendicular ao solo.
Máxima inclinação posterior.
Filme posicionado em seu maior eixo.
Angulação:
Vertical perpendicular ao filme
Horizontal 0º
Incidência - Porção mediana do assoalho da
boca.
Dr. Rodrigo Cesar Portela, CD
55. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal parcial de mandíbula
Técnica:
Plano sagital mediano perpendicular ao solo.
Máxima inclinação posterior.
Filme posicionado em seu menor eixo.
Angulação:
Vertical perpendicular ao filme
Horizontal 135º
Incidência - 3 cm atrás da comissura palpebral
externa.
Dr. Rodrigo Cesar Portela, CD
56. RADIOGRAFIAS INTRAORAIS
Exame radiográfico oclusal sínfise
Técnica:
Plano sagital mediano perpendicular ao solo.
Linha trago asa do nariz(TAN) paralela ao solo.
Filme posicionado em seu menor eixo.
Angulação:
Vertical - 55º ( negativo)
Horizontal 0º
Incidência - Sínfise da mandíbula.
Dr. Rodrigo Cesar Portela, CD
57. RADIOGRAFIAS INTRAORAIS
• TEMPO DE EXPOSIÇÃO
O tempo de exposição esta relacionado ao
aparelho ( marca, modelo), Kvp, mA e ao
filme utilizado.
Formação de tabela própria.
Dr. Rodrigo Cesar Portela, CD
58. RADIOGRAFIAS INTRAORAIS
• TEMPO MÉDIO DE EXPOSIÇÃO – 70Kvp / 10mA – Filme Ekta-Speed
Dr. Rodrigo Cesar Portela, CD
Periapical Incisivos Caninos Pré-
molares
Molares
Maxila 0.5 s 0.5s 0.7s 0.7s
Mandíbula 0.4 s 0.4s 0.5s 0.5s
Interproximal Pré-
molares
Molares
Maxila 0.7 s 0.7s
Mandíbula 0.5 s 0.5s
Oclusal Total Parcial
Maxila 1,0 s 1.0s
Mandíbula 0.8 s 0.8s
59. RADIOGRAFIAS INTRAORAIS
• Erros de técnica em radiografia intra oral
– Corte de cilindro.
– Superexposição.
– Subexposição.
– Angulação vertical.
– Angulação horizontal.
– Dupla exposição.
– Artefato – Corpo estranho.
Dr. Rodrigo Cesar Portela, CD
60. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Clark – Paralaxe.
2. Dissociação angulação vertical.
3. Miller-Winter – Ângulo reto – Dupla
incidência.
4. Parma.
5. Donovan.
6. Le Master – Uso de rolete de algodão.
Dr. Rodrigo Cesar Portela, CD
61. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Clark – Paralaxe.
Exame periapical em duas tomadas
– Ortorradial / Mesio ou
distorradial
Dr. Rodrigo Cesar Portela, CD
62. RADIOGRAFIAS INTRAORAIS
• Clark – Paralaxe.
Técnica radiográfica exame periapical – execução de
tomadas com variação da na angulação horizontal.
Quando ocorre deslocamento do observador os objetos
mais distantes tendem a acompanhar o movimento e os
mais próximos seguirem direção contrária.
Dr. Rodrigo Cesar Portela, CD
63. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Dissociação pela mudança de
angulação vertical.
Exame periapical em duas tomadas
– Ortorradial e mudança de
angulação vertical (+) ou (-).
Dr. Rodrigo Cesar Portela, CD
64. RADIOGRAFIAS INTRAORAIS
• Método de dissociação pela mudança de
angulação vertical.
Técnica radiográfica com a finalidade diagnóstico
diferencial de possíveis patologias e reparos
anatômicos / melhor evidencia de estruturas
anatômicas.
Forame mentual – PM Inferior
Raiz palatina em molares superiores.
Dr. Rodrigo Cesar Portela, CD
65. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Miller-Winter
Exame Radiográfico realizado em 2
tomadas 1. periapical / 2.
Oclusal com filme periapical.
Dr. Rodrigo Cesar Portela, CD
66. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Miller-Winter.
Finalidade de localização de lesões
patológicas, corpos estranhos e
elementos dentários retidos na
porção posterior da mandíbula.
Dr. Rodrigo Cesar Portela, CD
67. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Miller-Winter.
Dr. Rodrigo Cesar Portela, CD
Vestíbulo-
lingual
Mésio-distal
Supra-inferior
68. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Parma
Variação da técnica periapical
realizado com inclinação distal do
filme radiográfico.
Dr. Rodrigo Cesar Portela, CD
69. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Parma
Indicado diante
da dificuldade de
tomada periapical
de terceiros molares
Inferiores.
Dr. Rodrigo Cesar Portela, CD
71. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Donovan
Exame oclusal, com filme periapical,
em região de ângulo da mandíbula.
Dr. Rodrigo Cesar Portela, CD
72. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Donovan
Localização de terceiros
molares inferiores no
sentido vestíbulo-lingual
Dr. Rodrigo Cesar Portela, CD
73. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
1. Donovan - Técnica
Filme angulado, com
apoio em ramo da
mandíbula/ face oclusal
primeiro molar.
Cabeça com giro de 45º -
linha trago comissura
labial paralelo ao solo.
Ponto de incidência –
ângulo da mandíbula.
Dr. Rodrigo Cesar Portela, CD
74. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
Métodos de localização radiográfica
1. Le Master
Modificação técnica periapical.
Utilizado para reduzir sobreposição do
osso e do processo zigomático da maxila
em região de molares superiores.
Dr. Rodrigo Cesar Portela, CD
77. RADIOGRAFIAS INTRAORAIS
• Técnicas especiais
1. Le Master –Técnica
Cabeça – Trago asa do nariz (TAN)
paralelo ao solo.
Angulação: Vertical + 20º (aprox.)
Horizontal 70º a 80º
Incidência sobre o molar, abaixo da
(TAN).
Dr. Rodrigo Cesar Portela, CD
