Quando os primeiros PCs começaram a ser fabricados, o processador era um dos poucos componentes da placa-mãe
que não era unido através de solda à mesma. Naquela época já havia um soquete que permitia que o processador
pudesse ser trocado por outro em caso de falha ou atualização (upgrade). Mesmo assim, em algumas placas, os
fabricantes soldavam até o processador. A partir dos processadores 486 os encaixes para processador passaram a ser
padronizados e receberam “nomes”. É interessante fazer uma retrospectiva de todos os encaixes de processador,
desde a época do 486 até os processadores Athlon64 e Pentium 4 de hoje.

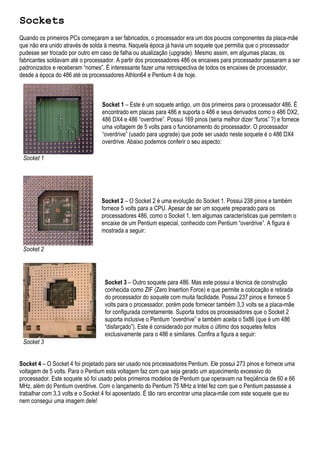

Socket 1 – Este é um soquete antigo, um dos primeiros para o processador 486. É
encontrado em placas para 486 e suporta o 486 e seus derivados como o 486 DX2,
486 DX4 e 486 “overdrive”. Possui 169 pinos (seria melhor dizer “furos” ?) e fornece
uma voltagem de 5 volts para o funcionamento do processador. O processador
“overdrive” (usado para upgrade) que pode ser usado neste soquete é o 486 DX4
overdrive. Abaixo podemos conferir o seu aspecto:
Socket 1
Socket 2 – O Socket 2 é uma evolução do Socket 1. Possui 238 pinos e também
fornece 5 volts para a CPU. Apesar de ser um soquete preparado para os
processadores 486, como o Socket 1, tem algumas características que permitem o
encaixe de um Pentium especial, conhecido com Pentium “overdrive”. A figura é
mostrada a seguir:
Socket 2
Socket 3 – Outro soquete para 486. Mas este possui a técnica de construção
conhecida como ZIF (Zero Insertion Force) e que permite a colocação e retirada
do processador do soquete com muita facilidade. Possui 237 pinos e fornece 5
volts para o processador, porém pode fornecer também 3,3 volts se a placa-mãe
for configurada corretamente. Suporta todos os processadores que o Socket 2
suporta inclusive o Pentium “overdrive” e também aceita o 5x86 (que é um 486
“disfarçado”). Este é considerado por muitos o último dos soquetes feitos
exclusivamente para o 486 e similares. Confira a figura a seguir:
Socket 3
Socket 4 – O Socket 4 foi projetado para ser usado nos processadores Pentium. Ele possui 273 pinos e fornece uma
voltagem de 5 volts. Para o Pentium esta voltagem faz com que seja gerado um aquecimento excessivo do
processador. Este soquete só foi usado pelos primeiros modelos de Pentium que operavam na freqüência de 60 e 66
MHz, além do Pentium overdrive. Com o lançamento do Pentium 75 MHz a Intel fez com que o Pentium passasse a
trabalhar com 3,3 volts e o Socket 4 foi aposentado. É tão raro encontrar uma placa-mãe com este soquete que eu
nem consegui uma imagem dele!

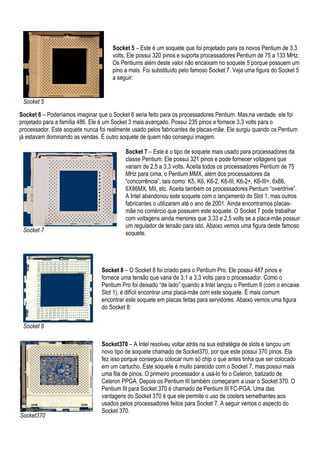

3. Socket 5 – Este é um soquete que foi projetado para os novos Pentium de 3,3
volts. Ele possui 320 pinos e suporta processadores Pentium de 75 a 133 MHz.
Os Pentiums além deste valor não encaixam no soquete 5 porque possuem um
pino a mais. Foi substituído pelo famoso Socket 7. Veja uma figura do Socket 5
a seguir:
Socket 5
Socket 6 – Poderíamos imaginar que o Socket 6 seria feito para os processadores Pentium. Mas,na verdade, ele foi
projetado para a família 486. Ele é um Socket 3 mais avançado. Possui 235 pinos e fornece 3,3 volts para o
processador. Este soquete nunca foi realmente usado pelos fabricantes de placas-mãe. Ele surgiu quando os Pentium
já estavam dominando as vendas. É outro soquete de quem não consegui imagem.
Socket 7 – Este é o tipo de soquete mais usado para processadores da
classe Pentium. Ele possui 321 pinos e pode fornecer voltagens que
variam de 2,5 a 3,3 volts. Aceita todos os processadores Pentium de 75
MHz para cima, o Pentium MMX, além dos processadores da
“concorrência”, tais como: K5, K6, K6-2, K6-III, K6-2+, K6-III+, 6x86,
6X86MX, MII, etc. Aceita também os processadores Pentium “overdrive”.
A Intel abandonou este soquete com o lançamento do Slot 1, mas outros
fabricantes o utilizaram até o ano de 2001. Ainda encontramos placas-
mãe no comércio que possuem este soquete. O Socket 7 pode trabalhar
com voltagens ainda menores que 3,33 e 2,5 volts se a placa-mãe possuir
um regulador de tensão para isto. Abaixo vemos uma figura deste famoso
Socket 7 soquete.
Socket 8 – O Socket 8 foi criado para o Pentium Pro. Ele possui 487 pinos e
fornece uma tensão que varia de 3,1 a 3,3 volts para o processador. Como o
Pentium Pro foi deixado “de lado” quando a Intel lançou o Pentium II (com o encaixe
Slot 1), é difícil encontrar uma placa-mãe com este soquete. É mais comum
encontrar este soquete em placas feitas para servidores. Abaixo vemos uma figura
do Socket 8:
Socket 8
Socket370 – A Intel resolveu voltar atrás na sua estratégia de slots e lançou um
novo tipo de soquete chamado de Socket370, por que este possui 370 pinos. Ela
fez isso porque conseguiu colocar num só chip o que antes tinha que ser colocado
em um cartucho. Este soquete é muito parecido com o Socket 7, mas possui mais
uma fila de pinos. O primeiro processador a usá-lo foi o Celeron, batizado de
Celeron PPGA. Depois os Pentium III também começaram a usar o Socket 370. O
Pentium III para Socket 370 é chamado de Pentium III FC-PGA. Uma das
vantagens do Socket 370 é que ele permite o uso de coolers semelhantes aos
usados pelos processadores feitos para Socket 7. A seguir vemos o aspecto do
Socket 370.
Socket370

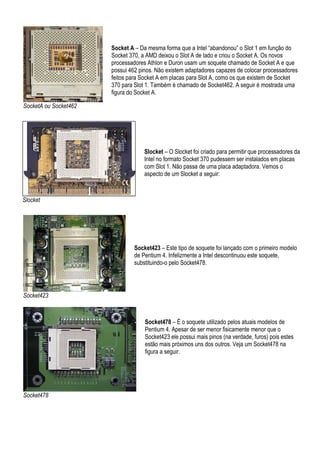

4. Socket A – Da mesma forma que a Intel “abandonou” o Slot 1 em função do
Socket 370, a AMD deixou o Slot A de lado e criou o Socket A. Os novos
processadores Athlon e Duron usam um soquete chamado de Socket A e que
possui 462 pinos. Não existem adaptadores capazes de colocar processadores
feitos para Socket A em placas para Slot A, como os que existem de Socket
370 para Slot 1. Também é chamado de Socket462. A seguir é mostrada uma
figura do Socket A.
SocketA ou Socket462
Slocket – O Slocket foi criado para permitir que processadores da
Intel no formato Socket 370 pudessem ser instalados em placas
com Slot 1. Não passa de uma placa adaptadora. Vemos o
aspecto de um Slocket a seguir:
Slocket
Socket423 – Este tipo de soquete foi lançado com o primeiro modelo
de Pentium 4. Infelizmente a Intel descontinuou este soquete,
substituindo-o pelo Socket478.
Socket423
Socket478 – É o soquete utilizado pelos atuais modelos de
Pentium 4. Apesar de ser menor fisicamente menor que o
Socket423 ele possui mais pinos (na verdade, furos) pois estes
estão mais próximos uns dos outros. Veja um Socket478 na
figura a seguir.
Socket478

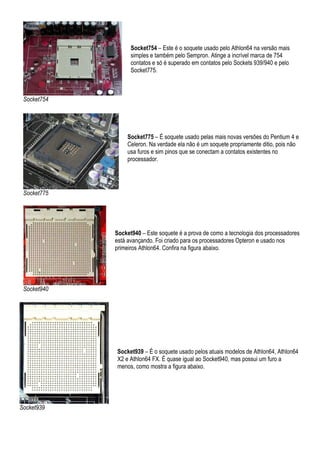

5. Socket754 – Este é o soquete usado pelo Athlon64 na versão mais
simples e também pelo Sempron. Atinge a incrível marca de 754
contatos e só é superado em contatos pelo Sockets 939/940 e pelo
Socket775.
Socket754
Socket775 – É soquete usado pelas mais novas versões do Pentium 4 e
Celeron. Na verdade ela não é um soquete propriamente ditio, pois não
usa furos e sim pinos que se conectam a contatos existentes no
processador.
Socket775
Socket940 – Este soquete é a prova de como a tecnologia dos processadores
está avançando. Foi criado para os processadores Opteron e usado nos
primeiros Athlon64. Confira na figura abaixo.
Socket940
Socket939 – É o soquete usado pelos atuais modelos de Athlon64, Athlon64
X2 e Athlon64 FX. É quase igual ao Socket940, mas possui um furo a
menos, como mostra a figura abaixo.
Socket939
