O documento apresenta tabelas com códigos de cores para identificação de valores em fios, resistores e capacitores. A tabela de fios AWG lista diâmetros e áreas de diferentes calibres. As tabelas de cores explicam como ler valores de resistência a partir de faixas de cores e valores de capacitância usando combinações de cores.

1. Eletricazine, www.eletricazine.hpg.ig.com.br

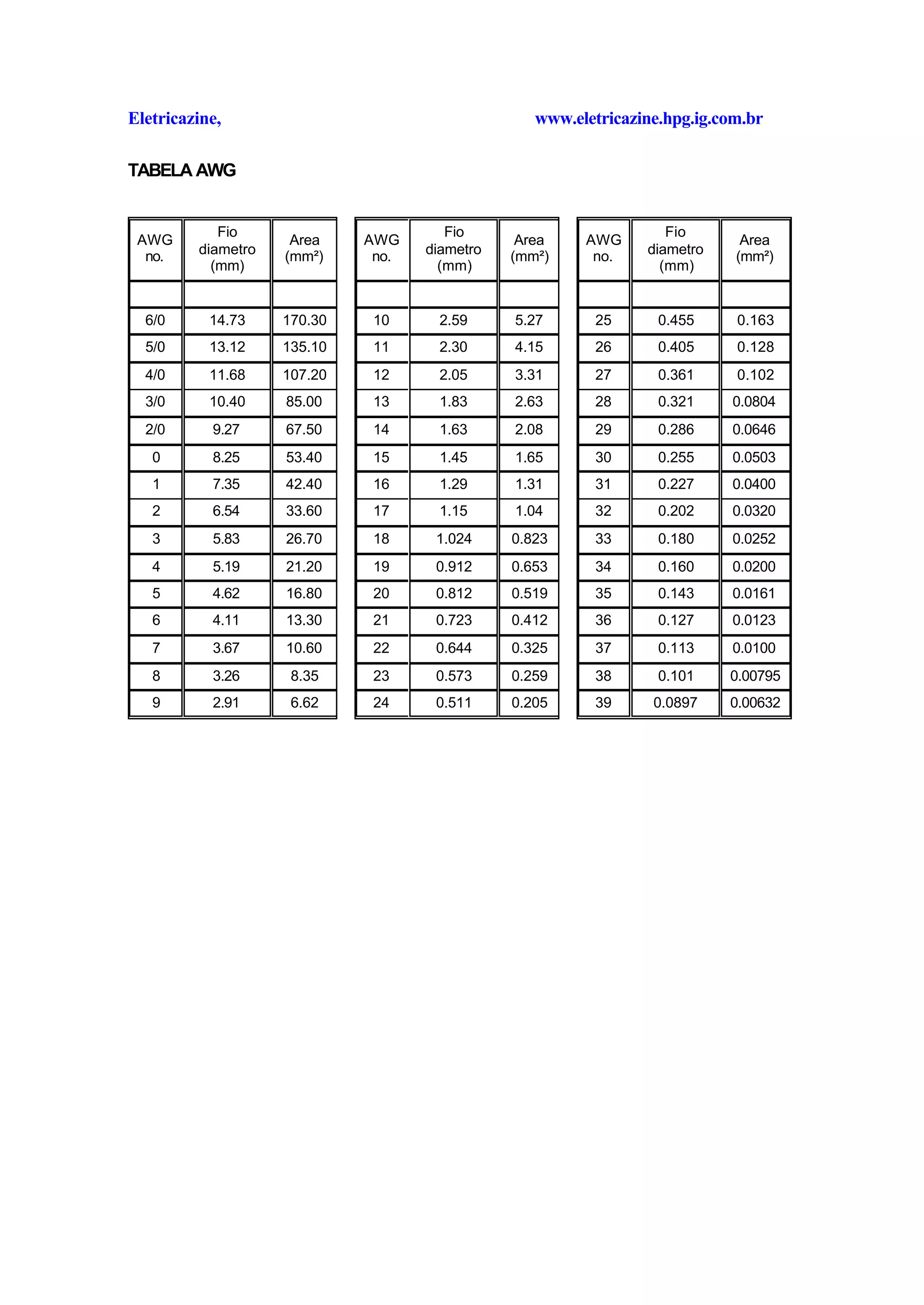

TABELA AWG
Fio Fio Fio
AWG Area AWG Area AWG Area
no. diametro (mm²) no. diametro (mm²) no. diametro (mm²)
(mm) (mm) (mm)
6/0 14.73 170.30 10 2.59 5.27 25 0.455 0.163
5/0 13.12 135.10 11 2.30 4.15 26 0.405 0.128
4/0 11.68 107.20 12 2.05 3.31 27 0.361 0.102
3/0 10.40 85.00 13 1.83 2.63 28 0.321 0.0804
2/0 9.27 67.50 14 1.63 2.08 29 0.286 0.0646
0 8.25 53.40 15 1.45 1.65 30 0.255 0.0503
1 7.35 42.40 16 1.29 1.31 31 0.227 0.0400
2 6.54 33.60 17 1.15 1.04 32 0.202 0.0320
3 5.83 26.70 18 1.024 0.823 33 0.180 0.0252
4 5.19 21.20 19 0.912 0.653 34 0.160 0.0200
5 4.62 16.80 20 0.812 0.519 35 0.143 0.0161
6 4.11 13.30 21 0.723 0.412 36 0.127 0.0123
7 3.67 10.60 22 0.644 0.325 37 0.113 0.0100
8 3.26 8.35 23 0.573 0.259 38 0.101 0.00795
9 2.91 6.62 24 0.511 0.205 39 0.0897 0.00632

2. Eletricazine, www.eletricazine.hpg.ig.com.br

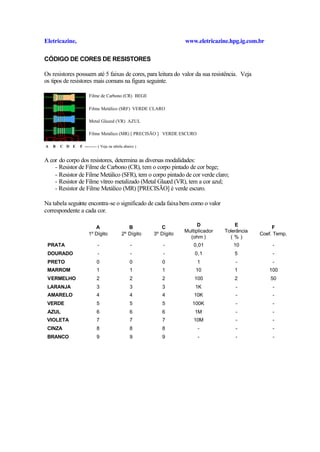

CÓDIGO DE CORES DE RESISTORES
Os resistores possuem até 5 faixas de cores, para leitura do valor da sua resistência. Veja
os tipos de resistores mais comuns na figura seguinte.
Filme de Carbono (CR) BEGE
Filme Metálico (SRF) VERDE CLARO
Metal Glazed (VR) AZUL
Filme Metálico (MR) [ PRECISÃO ] VERDE ESCURO
A B C D E F ---------- ( Veja na tabela abaixo )
A cor do corpo dos resistores, determina as diversas modalidades:
- Resistor de Filme de Carbono (CR), tem o corpo pintado de cor bege;
- Resistor de Filme Metálico (SFR), tem o corpo pintado de cor verde claro;
- Resistor de Filme vítreo metalizado (Metal Glazed (VR), tem a cor azul;
- Resistor de Filme Metálico (MR) [PRECISÃO] é verde escuro.
Na tabela seguinte encontra-se o significado de cada faixa bem como o valor
correspondente a cada cor.
A B C D E F
Multiplicador Tolerância
1º Dígito 2º Dígito 3º Dígito Coef. Temp.
(ohm ) (%)
PRATA - - - 0,01 10 -
DOURADO - - - 0,1 5 -
PRETO 0 0 0 1 - -
MARROM 1 1 1 10 1 100
VERMELHO 2 2 2 100 2 50
LARANJA 3 3 3 1K - -
AMARELO 4 4 4 10K - -
VERDE 5 5 5 100K - -
AZUL 6 6 6 1M - -
VIOLETA 7 7 7 10M - -
CINZA 8 8 8 - - -
BRANCO 9 9 9 - - -

3. Eletricazine, www.eletricazine.hpg.ig.com.br

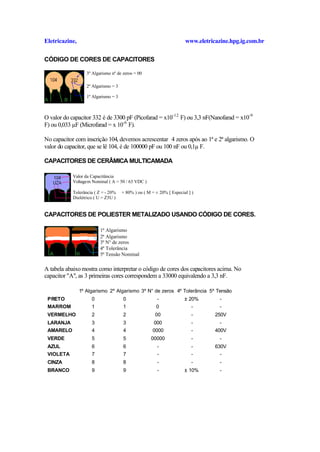

CÓDIGO DE CORES DE CAPACITORES
3º Algarismo nº de zeros = 00
2º Algarismo = 3
1º Algarismo = 3
O valor do capacitor 332 é de 3300 pF (Picofarad = x10-12 F) ou 3,3 nF(Nanofarad = x10-9
F) ou 0,033 µF (Microfarad = x 10-6 F).
No capacitor com inscrição 104, devemos acrescentar 4 zeros após ao 1ª e 2ª algarismo. O
valor do capacitor, que se lê 104, é de 100000 pF ou 100 nF ou 0,1µ F.
CAPACITORES DE CERÂMICA MULTICAMADA
Valor da Capacitância
Voltagem Nominal ( A = 50 / 63 VDC )
Tolerância ( Z = - 20% + 80% ) ou ( M = ± 20% [ Especial ] )
Dielétrico ( U = Z5U )
CAPACITORES DE POLIESTER METALIZADO USANDO CÓDIGO DE CORES.
1ª Algarismo
2ª Algarismo
3ª N° de zeros
4ª Tolerância
5ª Tensão Nominal
A tabela abaixo mostra como interpretar o código de cores dos capacitores acima. No
capacitor "A", as 3 primeiras cores correspondem a 33000 equivalendo a 3,3 nF.
1º Algarismo 2º Algarismo 3º N° de zeros 4º Tolerância 5º Tensão
PRETO 0 0 - ± 20% -
MARROM 1 1 0 - -
VERMELHO 2 2 00 - 250V
LARANJA 3 3 000 - -
AMARELO 4 4 0000 - 400V
VERDE 5 5 00000 - -
AZUL 6 6 - - 630V
VIOLETA 7 7 - - -
CINZA 8 8 - - -
BRANCO 9 9 - ± 10% -
