1. TECNOLOGIA JAVA PARA
SOCKETS
Lucas Coutinho de S. Oliveira

2. INTER-PROCESS
COMMUNICATION (IPC)
23/07/2014LucasCoutinhodeS.Oliveira
2

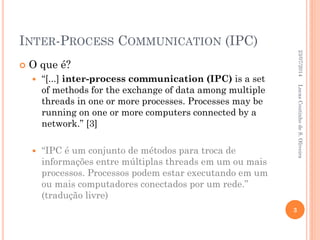

3. INTER-PROCESS COMMUNICATION (IPC)
 O que é?
 “[...] inter-process communication (IPC) is a set
of methods for the exchange of data among multiple
threads in one or more processes. Processes may be
running on one or more computers connected by a
network.” [3]
 “IPC é um conjunto de métodos para troca de
informações entre múltiplas threads em um ou mais
processos. Processos podem estar executando em um
ou mais computadores conectados por um rede.”
(tradução livre)
23/07/2014
3
LucasCoutinhodeS.Oliveira

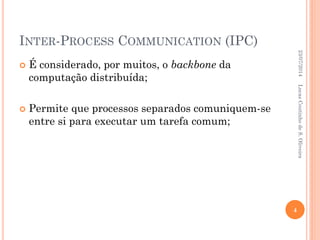

4. INTER-PROCESS COMMUNICATION (IPC)
 É considerado, por muitos, o backbone da
computação distribuída;
 Permite que processos separados comuniquem-se
entre si para executar um tarefa comum;
23/07/2014
4
LucasCoutinhodeS.Oliveira

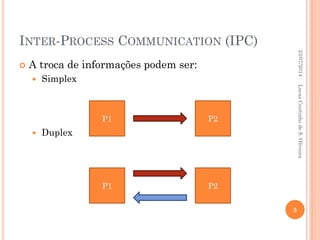

5. INTER-PROCESS COMMUNICATION (IPC)
 A troca de informações podem ser:
 Simplex
 Duplex
23/07/2014
5
LucasCoutinhodeS.Oliveira
P1 P2
P1 P2

6. INTER-PROCESS COMMUNICATION (IPC)
 E, ainda podem ser classificadas como:
 Unicast
O processo P1 troca dados com apenas um processo P;
23/07/2014
6
LucasCoutinhodeS.Oliveira
P1 P

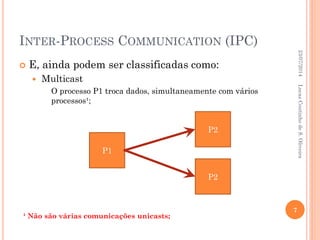

7. INTER-PROCESS COMMUNICATION (IPC)
 E, ainda podem ser classificadas como:
 Multicast
O processo P1 troca dados, simultaneamente com vários
processos¹;
¹ Não são várias comunicações unicasts;
23/07/2014
7
LucasCoutinhodeS.Oliveira
P1
P2
P2

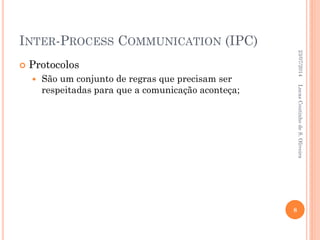

8. INTER-PROCESS COMMUNICATION (IPC)
 Protocolos
 São um conjunto de regras que precisam ser
respeitadas para que a comunicação aconteça;
23/07/2014
8
LucasCoutinhodeS.Oliveira

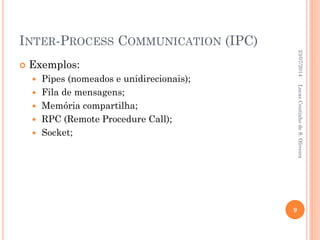

9. INTER-PROCESS COMMUNICATION (IPC)
 Exemplos:
 Pipes (nomeados e unidirecionais);
 Fila de mensagens;
 Memória compartilha;
 RPC (Remote Procedure Call);
 Socket;
23/07/2014
9
LucasCoutinhodeS.Oliveira

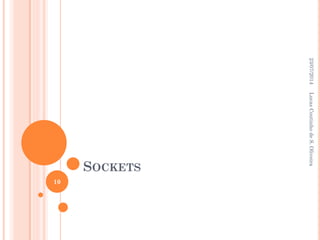

10. SOCKETS
23/07/2014LucasCoutinhodeS.Oliveira
10

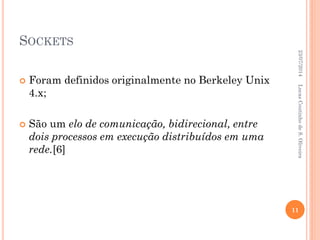

11. SOCKETS
 Foram definidos originalmente no Berkeley Unix
4.x;
 São um elo de comunicação, bidirecional, entre
dois processos em execução distribuídos em uma
rede.[6]
23/07/2014
11
LucasCoutinhodeS.Oliveira

12. SOCKETS
 Endereçamento:
 Endereço IP + Porta
 Portas
 É um identificador (16 bits) de buffer associado a um
processo;
 65.536 portas possíveis;
23/07/2014
12
LucasCoutinhodeS.Oliveira

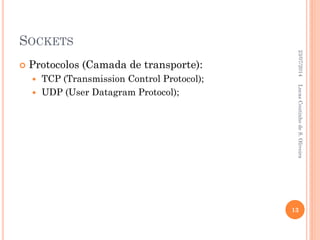

13. SOCKETS
 Protocolos (Camada de transporte):
 TCP (Transmission Control Protocol);
 UDP (User Datagram Protocol);
23/07/2014
13
LucasCoutinhodeS.Oliveira

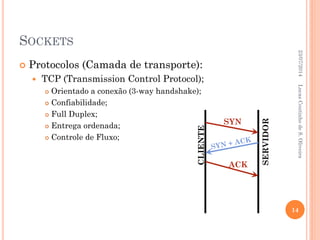

14. SOCKETS
 Protocolos (Camada de transporte):
 TCP (Transmission Control Protocol);
 Orientado a conexão (3-way handshake);
 Confiabilidade;
 Full Duplex;
 Entrega ordenada;
 Controle de Fluxo;
23/07/2014
14
LucasCoutinhodeS.Oliveira
SYN
ACK
CLIENTE
SERVIDOR

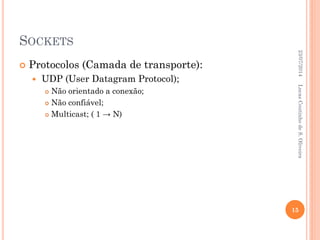

15. SOCKETS
 Protocolos (Camada de transporte):
 UDP (User Datagram Protocol);
 Não orientado a conexão;
 Não confiável;
 Multicast; ( 1 → N)
23/07/2014
15
LucasCoutinhodeS.Oliveira

16. SOCKETS EM JAVA
23/07/2014LucasCoutinhodeS.Oliveira
16

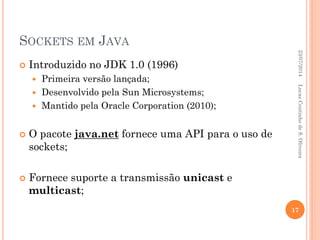

17. SOCKETS EM JAVA
 Introduzido no JDK 1.0 (1996)
 Primeira versão lançada;
 Desenvolvido pela Sun Microsystems;
 Mantido pela Oracle Corporation (2010);
 O pacote java.net fornece uma API para o uso de
sockets;
 Fornece suporte a transmissão unicast e
multicast;
23/07/2014
17
LucasCoutinhodeS.Oliveira

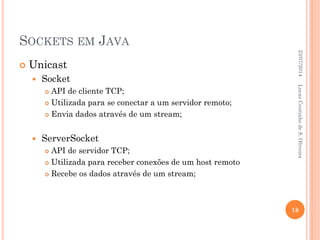

18. SOCKETS EM JAVA
 Unicast
 Socket
 API de cliente TCP;
 Utilizada para se conectar a um servidor remoto;
 Envia dados através de um stream;
 ServerSocket
 API de servidor TCP;
 Utilizada para receber conexões de um host remoto
 Recebe os dados através de um stream;
23/07/2014
18
LucasCoutinhodeS.Oliveira

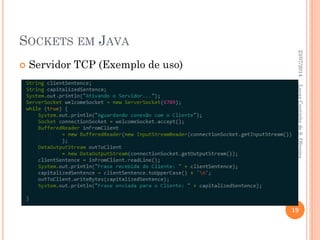

19. SOCKETS EM JAVA
 Servidor TCP (Exemplo de uso)
23/07/2014
19
LucasCoutinhodeS.Oliveira

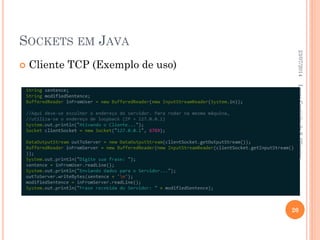

20. SOCKETS EM JAVA
 Cliente TCP (Exemplo de uso)
23/07/2014
20
LucasCoutinhodeS.Oliveira

21. SOCKETS EM JAVA
 Unicast
 DatagramSocket
 API de cliente/servidor UDP;
 Envia/Recebe dados através de pacotes de datagrama;
23/07/2014
21
LucasCoutinhodeS.Oliveira

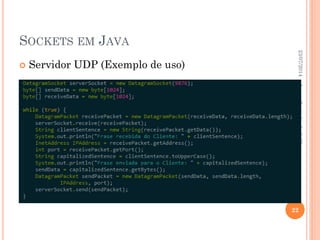

22. SOCKETS EM JAVA
 Servidor UDP (Exemplo de uso)
23/07/2014
22
LucasCoutinhodeS.Oliveira

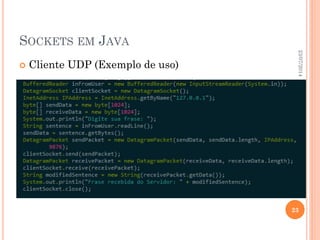

23. SOCKETS EM JAVA
 Cliente UDP (Exemplo de uso)
23/07/2014
23
LucasCoutinhodeS.Oliveira

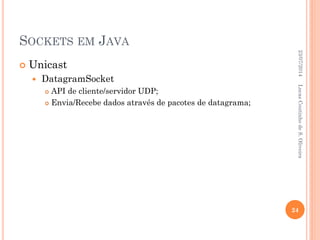

24. SOCKETS EM JAVA
 Unicast
 DatagramSocket
 API de cliente/servidor UDP;
 Envia/Recebe dados através de pacotes de datagrama;
23/07/2014
24
LucasCoutinhodeS.Oliveira

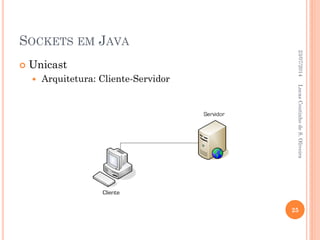

25. SOCKETS EM JAVA
 Unicast
 Arquitetura: Cliente-Servidor
23/07/2014
25
LucasCoutinhodeS.Oliveira

26. SOCKETS EM JAVA
 Multicast
 Útil em aplicações groupware;
 Ex: Vídeo Conferencia;
 Utiliza o conceito de grupos, formados por diversos
processos (multicast group);
 Cada processo no grupo pode enviar mensagem para
todos os outros;
23/07/2014
26
LucasCoutinhodeS.Oliveira

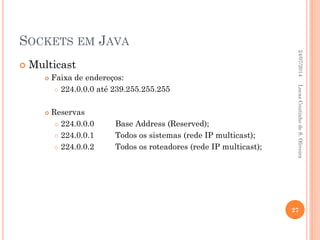

27. SOCKETS EM JAVA
 Multicast
 Faixa de endereços:
 224.0.0.0 até 239.255.255.255
 Reservas
 224.0.0.0 Base Address (Reserved);
 224.0.0.1 Todos os sistemas (rede IP multicast);
 224.0.0.2 Todos os roteadores (rede IP multicast);
24/07/2014
27
LucasCoutinhodeS.Oliveira

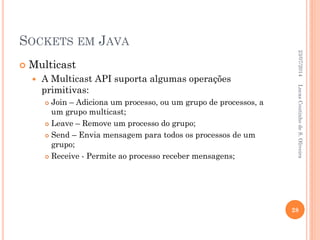

28. SOCKETS EM JAVA
 Multicast
 A Multicast API suporta algumas operações
primitivas:
 Join – Adiciona um processo, ou um grupo de processos, a
um grupo multicast;
 Leave – Remove um processo do grupo;
 Send – Envia mensagem para todos os processos de um
grupo;
 Receive - Permite ao processo receber mensagens;
23/07/2014
28
LucasCoutinhodeS.Oliveira

29. SOCKETS EM JAVA
 Multicast
 Classes da Multicast API
 InetAdress
 DatagramPacket
 DatagramSocket
 MulticastSocket (estende DatagramSocket)
23/07/2014
29
LucasCoutinhodeS.Oliveira

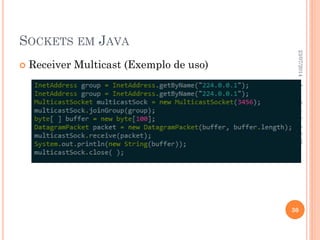

30. SOCKETS EM JAVA
 Receiver Multicast (Exemplo de uso)
23/07/2014
30
LucasCoutinhodeS.Oliveira

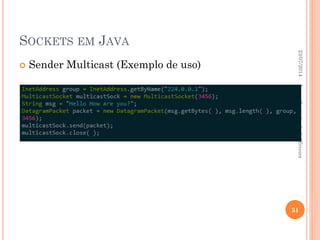

31. SOCKETS EM JAVA
 Sender Multicast (Exemplo de uso)
23/07/2014
31
LucasCoutinhodeS.Oliveira

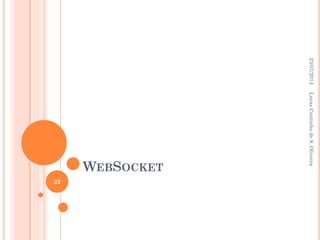

32. WEBSOCKET
23/07/2014LucasCoutinhodeS.Oliveira
32

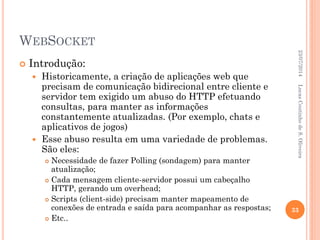

33. WEBSOCKET
 Introdução:
 Historicamente, a criação de aplicações web que
precisam de comunicação bidirecional entre cliente e
servidor tem exigido um abuso do HTTP efetuando
consultas, para manter as informações
constantemente atualizadas. (Por exemplo, chats e
aplicativos de jogos)
 Esse abuso resulta em uma variedade de problemas.
São eles:
 Necessidade de fazer Polling (sondagem) para manter
atualização;
 Cada mensagem cliente-servidor possui um cabeçalho
HTTP, gerando um overhead;
 Scripts (client-side) precisam manter mapeamento de
conexões de entrada e saída para acompanhar as respostas;
 Etc..
23/07/2014
33
LucasCoutinhodeS.Oliveira

34. WEBSOCKET
 Introdução
 Uma solução simples, seria utilizar conexões TCP
bidirecionais;
 E é exatamente isso que o Protocolo WebSocket
provê;
24/07/2014
34
LucasCoutinhodeS.Oliveira

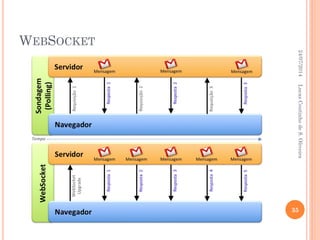

35. WEBSOCKET
24/07/2014
35
LucasCoutinhodeS.Oliveira

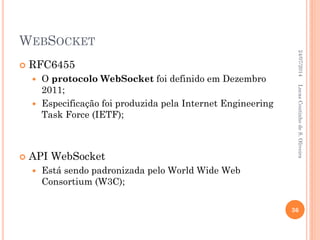

36. WEBSOCKET
 RFC6455
 O protocolo WebSocket foi definido em Dezembro
2011;
 Especificação foi produzida pela Internet Engineering
Task Force (IETF);
 API WebSocket
 Está sendo padronizada pelo World Wide Web
Consortium (W3C);
24/07/2014
36
LucasCoutinhodeS.Oliveira

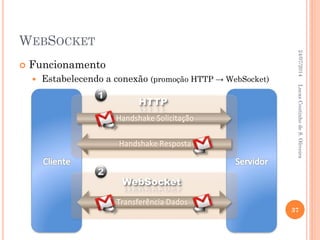

37. WEBSOCKET
 Funcionamento
 Estabelecendo a conexão (promoção HTTP → WebSocket)
24/07/2014
37
LucasCoutinhodeS.Oliveira

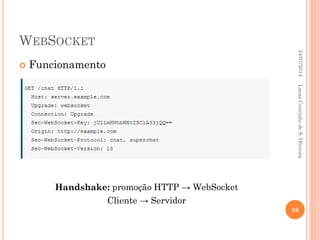

38. WEBSOCKET
 Funcionamento
Handshake: promoção HTTP → WebSocket
Cliente → Servidor
24/07/2014
38
LucasCoutinhodeS.Oliveira

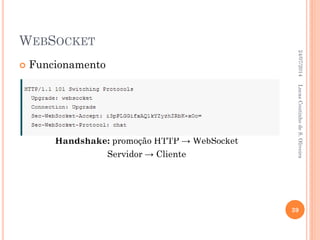

39. WEBSOCKET
 Funcionamento
Handshake: promoção HTTP → WebSocket
Servidor → Cliente
24/07/2014
39
LucasCoutinhodeS.Oliveira

40. WEBSOCKET
 Java API for WebSocket (JSR 356)
 Está presente no JavaEE 7.0
 Consiste nos pacotes:
 Javax.websocket.server
 Contem annotations, classes e interfaces para criar e
configurar os servers endpoints;
 Java.websocket
 Contem annotations, classes, interfaces e exceptions
comuns a clientes e servidores;
24/07/2014
40
LucasCoutinhodeS.Oliveira

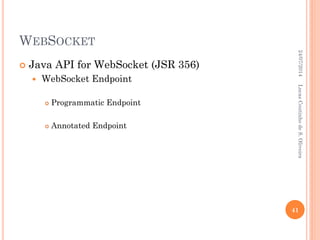

41. WEBSOCKET
 Java API for WebSocket (JSR 356)
 WebSocket Endpoint
 Programmatic Endpoint
 Annotated Endpoint
24/07/2014
41
LucasCoutinhodeS.Oliveira

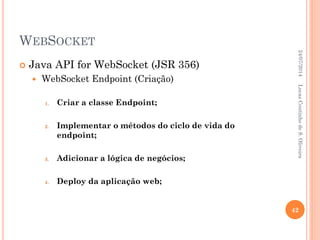

42. WEBSOCKET
 Java API for WebSocket (JSR 356)
 WebSocket Endpoint (Criação)
1. Criar a classe Endpoint;
2. Implementar o métodos do ciclo de vida do
endpoint;
3. Adicionar a lógica de negócios;
4. Deploy da aplicação web;
24/07/2014
42
LucasCoutinhodeS.Oliveira

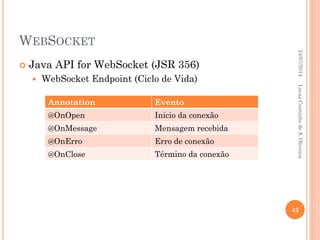

43. WEBSOCKET
 Java API for WebSocket (JSR 356)
 WebSocket Endpoint (Ciclo de Vida)
24/07/2014
43
LucasCoutinhodeS.Oliveira
Annotation Evento
@OnOpen Inicio da conexão
@OnMessage Mensagem recebida
@OnErro Erro de conexão
@OnClose Término da conexão
