1. Versão 4.0 – 20 de Novembro 2006.

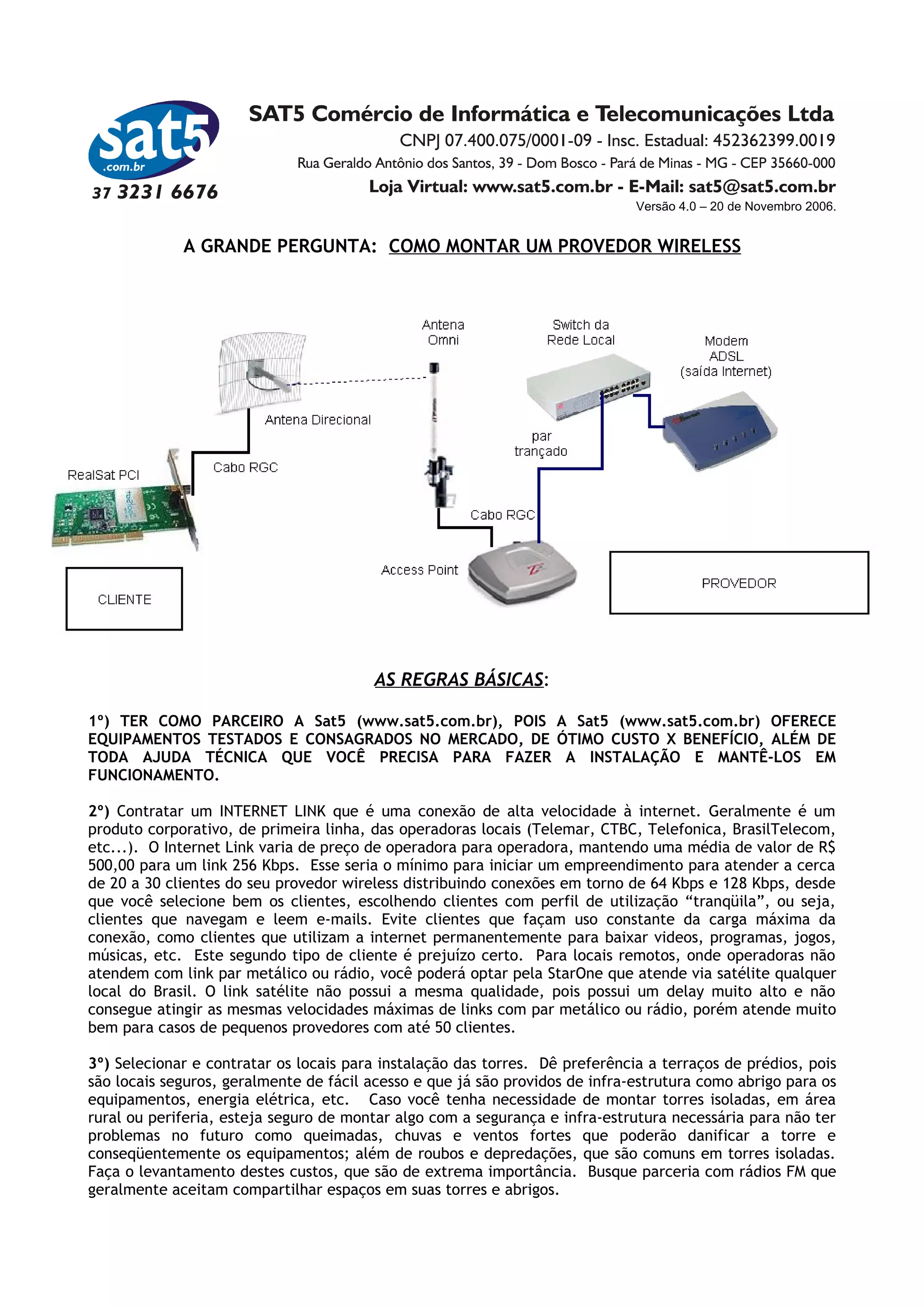

A GRANDE PERGUNTA: COMO MONTAR UM PROVEDOR WIRELESS
AS REGRAS BÁSICAS:
1º) TER COMO PARCEIRO A Sat5 (www.sat5.com.br), POIS A Sat5 (www.sat5.com.br) OFERECE
EQUIPAMENTOS TESTADOS E CONSAGRADOS NO MERCADO, DE ÓTIMO CUSTO X BENEFÍCIO, ALÉM DE
TODA AJUDA TÉCNICA QUE VOCÊ PRECISA PARA FAZER A INSTALAÇÃO E MANTÊ-LOS EM
FUNCIONAMENTO.
2º) Contratar um INTERNET LINK que é uma conexão de alta velocidade à internet. Geralmente é um
produto corporativo, de primeira linha, das operadoras locais (Telemar, CTBC, Telefonica, BrasilTelecom,
etc...). O Internet Link varia de preço de operadora para operadora, mantendo uma média de valor de R$
500,00 para um link 256 Kbps. Esse seria o mínimo para iniciar um empreendimento para atender a cerca
de 20 a 30 clientes do seu provedor wireless distribuindo conexões em torno de 64 Kbps e 128 Kbps, desde
que você selecione bem os clientes, escolhendo clientes com perfil de utilização “tranqüila”, ou seja,
clientes que navegam e leem e-mails. Evite clientes que façam uso constante da carga máxima da
conexão, como clientes que utilizam a internet permanentemente para baixar videos, programas, jogos,
músicas, etc. Este segundo tipo de cliente é prejuízo certo. Para locais remotos, onde operadoras não
atendem com link par metálico ou rádio, você poderá optar pela StarOne que atende via satélite qualquer
local do Brasil. O link satélite não possui a mesma qualidade, pois possui um delay muito alto e não
consegue atingir as mesmas velocidades máximas de links com par metálico ou rádio, porém atende muito
bem para casos de pequenos provedores com até 50 clientes.
3º) Selecionar e contratar os locais para instalação das torres. Dê preferência a terraços de prédios, pois
são locais seguros, geralmente de fácil acesso e que já são providos de infra-estrutura como abrigo para os
equipamentos, energia elétrica, etc. Caso você tenha necessidade de montar torres isoladas, em área
rural ou periferia, esteja seguro de montar algo com a segurança e infra-estrutura necessária para não ter
problemas no futuro como queimadas, chuvas e ventos fortes que poderão danificar a torre e
conseqüentemente os equipamentos; além de roubos e depredações, que são comuns em torres isoladas.
Faça o levantamento destes custos, que são de extrema importância. Busque parceria com rádios FM que
geralmente aceitam compartilhar espaços em suas torres e abrigos.

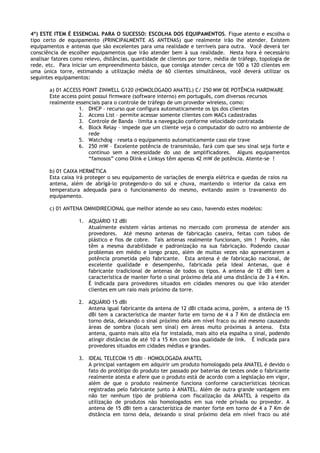

2. 4º) ESTE ITEM É ESSENCIAL PARA O SUCESSO: ESCOLHA DOS EQUIPAMENTOS. Fique atento e escolha o
tipo certo de equipamento (PRINCIPALMENTE AS ANTENAS) que realmente irão lhe atender. Existem
equipamentos e antenas que são excelentes para uma realidade e terríveis para outra. Você deverá ter
consciência de escolher equipamentos que irão atender bem à sua realidade. Nesta hora é necessário
analisar fatores como relevo, distâncias, quantidade de clientes por torre, média de tráfego, topologia de
rede, etc. Para iniciar um empreendimento básico, que consiga atender cerca de 100 a 120 clientes em
uma única torre, estimando a utilização média de 60 clientes simultâneos, você deverá utilizar os
seguintes equipamentos:
a) 01 ACCESS POINT ZINWELL G120 (HOMOLOGADO ANATEL) C/ 250 MW DE POTÊNCIA HARDWARE
Este access point possui firmware (software interno) em português, com diversos recursos
realmente essenciais para o controle de tráfego de um provedor wireless, como:
1. DHCP – recurso que configura automaticamente os Ips dos clientes
2. Access List – permite acessar somente clientes com MACs cadastradas
3. Controle de Banda – limita a navegação conforme velocidade contratada
4. Block Relay – impede que um cliente veja o computador do outro no ambiente de
rede
5. Watchdog – reseta o equipamento automaticamente caso ele trave
6. 250 mW – Excelente potência de transmissão, fará com que seu sinal seja forte e
contínuo sem a necessidade do uso de amplificadores. Alguns equipamentos
“famosos” como Dlink e Linksys têm apenas 42 mW de potência. Atente-se !
b) 01 CAIXA HERMÉTICA
Esta caixa irá proteger o seu equipamento de variações de energia elétrica e quedas de raios na
antena, além de abrigá-lo protegendo-o do sol e chuva, mantendo o interior da caixa em
temperatura adequada para o funcionamento do mesmo, evitando assim o travamento do
equipamento.
c) 01 ANTENA OMNIDIRECIONAL que melhor atende ao seu caso, havendo estes modelos:
1. AQUÁRIO 12 dBi
Atualmente existem várias antenas no mercado com promessa de atender aos
provedores. Até mesmo antenas de fabricação caseira, feitas com tubos de
plástico e fios de cobre. Tais antenas realmente funcionam, sim ! Porém, não
têm a mesma durabilidade e padronização na sua fabricação. Podendo causar
problemas em médio e longo prazo, além de muitas vezes não apresentarem a
potência prometida pelo fabricante. Esta antena é de fabricação nacional, de
excelente qualidade e desempenho, fabricada pela Ideal Antenas, que é
fabricante tradicional de antenas de todos os tipos. A antena de 12 dBi tem a
característica de manter forte o sinal próximo dela até uma distância de 3 a 4 Km.
É indicada para provedores situados em cidades menores ou que irão atender
clientes em um raio mais próximo da torre.
2. AQUÁRIO 15 dBi
Antena igual fabricante da antena de 12 dBi citada acima, porém, a antena de 15
dBi tem a característica de manter forte em torno de 4 a 7 Km de distância em
torno dela, deixando o sinal próximo dela em nível fraco ou até mesmo causando
áreas de sombra (locais sem sinal) em áreas muito próximas à antena. Esta
antena, quanto mais alto ela for instalada, mais alto ela espalha o sinal, podendo
atingir distâncias de até 10 a 15 Km com boa qualidade de link. É indicada para
provedores situados em cidades médias e grandes.
3. IDEAL TELECOM 15 dBi – HOMOLOGADA ANATEL
A principal vantagem em adquirir um produto homologado pela ANATEL é devido o
fato do protótipo do produto ter passado por baterias de testes onde o fabricante
realmente atesta e afere que o produto está de acordo com a legislação em vigor,
além de que o produto realmente funciona conforme características técnicas
registradas pelo fabricante junto à ANATEL. Além de outra grande vantagem em
não ter nenhum tipo de problema com fiscalização da ANATEL à respeito da
utilização de produtos não homologados em sua rede privada ou provedor. A
antena de 15 dBi tem a característica de manter forte em torno de 4 a 7 Km de
distância em torno dela, deixando o sinal próximo dela em nível fraco ou até

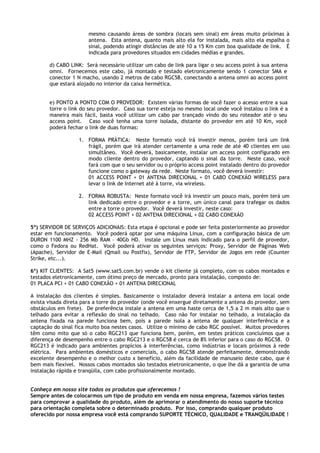

3. mesmo causando áreas de sombra (locais sem sinal) em áreas muito próximas à
antena. Esta antena, quanto mais alto ela for instalada, mais alto ela espalha o
sinal, podendo atingir distâncias de até 10 a 15 Km com boa qualidade de link. É
indicada para provedores situados em cidades médias e grandes.
d) CABO LINK: Será necessário utilizar um cabo de link para ligar o seu access point à sua antena
omni. Fornecemos este cabo, já montado e testado eletronicamente sendo 1 conector SMA e
conector 1 N macho, usando 2 metros de cabo RGC58, conectando a antena omni ao access point
que estará alojado no interior da caixa hermética.
e) PONTO A PONTO COM O PROVEDOR: Existem várias formas de você fazer o acesso entre a sua
torre o link do seu provedor. Caso sua torre esteja no mesmo local onde você instalou o link é a
maneira mais fácil, basta você utilizar um cabo par trançado vindo do seu roteador até o seu
access point. Caso você tenha uma torre isolada, distante do provedor em até 10 Km, você
poderá fechar o link de duas formas:
1. FORMA PRÁTICA: Neste formato você irá investir menos, porém terá um link
frágil, porém que irá atender certamente a uma rede de até 40 clientes em uso
simultâneo. Você deverá, basicamente, instalar um access point configurado em
modo cliente dentro do provedor, captando o sinal da torre. Neste caso, você
fará com que o seu servidor ou o próprio access point instalado dentro do provedor
funcione como o gateway da rede. Neste formato, você deverá investir:
01 ACCESS POINT + 01 ANTENA DIRECIONAL + 01 CABO CONEXÁO WIRELESS para
levar o link de Internet até à torre, via wireless.
2. FORMA ROBUSTA: Neste formato você irá investir um pouco mais, porém terá um
link dedicado entre o provedor e a torre, um único canal para trafegar os dados
entre a torre o provedor. Você deverá investir, neste caso:
02 ACCESS POINT + 02 ANTENA DIRECIONAL + 02 CABO CONEXÁO
5º) SERVIDOR DE SERVIÇOS ADICIONAIS: Esta etapa é opcional e pode ser feita posteriormente ao provedor
estar em funcionamento. Você poderá optar por uma máquina Linux, com a configuração básica de um
DURON 1100 MHZ - 256 Mb RAM – 40Gb HD. Instale um Linux mais indicado para o perfil de provedor,
como o Fedora ou RedHat. Você poderá ativar os seguintes serviços: Proxy, Servidor de Páginas Web
(Apache), Servidor de E-Mail (Qmail ou Postfix), Servidor de FTP, Servidor de Jogos em rede (Counter
Strike, etc...).
6º) KIT CLIENTES: A Sat5 (www.sat5.com.br) vende o kit cliente já completo, com os cabos montados e
testados eletronicamente, com ótimo preço de mercado, pronto para instalação, composto de:
01 PLACA PCI + 01 CABO CONEXÃO + 01 ANTENA DIRECIONAL
A instalação dos clientes é simples. Basicamente o instalador deverá instalar a antena em local onde
exista visada direta para a torre do provedor (onde você enxergue diretamente a antena do provedor, sem
obstáculos em frete). De preferência instale a antena em uma haste cerca de 1,5 a 2 m mais alto que o
telhado para evitar a reflexão do sinal no telhado. Caso não for instalar no telhado, a instalação da
antena fixada na parede funciona bem, pois a parede isola a antena de qualquer interferência e a
captação do sinal fica muito boa nestes casos. Utilize o mínimo de cabo RGC possível. Muitos provedores
têm como mito que só o cabo RGC213 que funciona bem, porém, em testes práticos concluímos que a
diferença de desempenho entre o cabo RGC213 e o RGC58 é cerca de 8% inferior para o caso do RGC58. O
RGC213 é indicado para ambientes propícios à interferências, como indústrias e locais próximos à rede
elétrica. Para ambientes domésticos e comerciais, o cabo RGC58 atende perfeitamente, demonstrando
excelente desempenho e o melhor custo x benefício, além da facilidade de manuseio deste cabo, que é
bem mais flexível. Nossos cabos montados são testados eletronicamente, o que lhe dá a garantia de uma
instalação rápida e tranqüila, com cabo profissionalmente montado.
Conheça em nosso site todos os produtos que oferecemos !
Sempre antes de colocarmos um tipo de produto em venda em nossa empresa, fazemos vários testes
para comprovar a qualidade do produto, além de aprimorar o atendimento do nosso suporte técnico
para orientação completa sobre o determinado produto. Por isso, comprando qualquer produto
oferecido por nossa empresa você está comprando SUPORTE TÉCNICO, QUALIDADE e TRANQÜILIDADE !

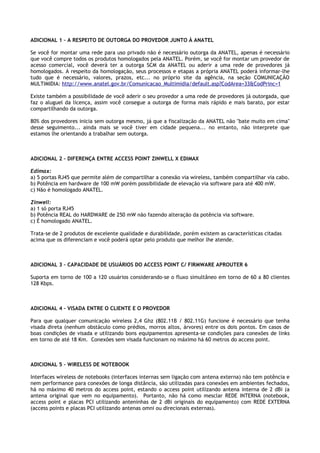

4. ADICIONAL 1 – A RESPEITO DE OUTORGA DO PROVEDOR JUNTO À ANATEL
Se você for montar uma rede para uso privado não é necessário outorga da ANATEL, apenas é necessário
que você compre todos os produtos homologados pela ANATEL. Porém, se você for montar um provedor de
acesso comercial, você deverá ter a outorga SCM da ANATEL ou aderir a uma rede de provedores já
homologados. A respeito da homologação, seus processos e etapas a própria ANATEL poderá informar-lhe
tudo que é necessário, valores, prazos, etc... no próprio site da agência, na seção COMUNICAÇÃO
MULTIMIDIA: http://www.anatel.gov.br/Comunicacao_Multimidia/default.asp?CodArea=33&CodPrinc=1
Existe também a possibilidade de você aderir o seu provedor a uma rede de provedores já outorgada, que
faz o aluguel da licença, assim você consegue a outorga de forma mais rápido e mais barato, por estar
compartilhando da outorga.
80% dos provedores inicia sem outorga mesmo, já que a fiscalização da ANATEL não "bate muito em cima"
desse seguimento... ainda mais se você tiver em cidade pequena... no entanto, não interprete que
estamos lhe orientando a trabalhar sem outorga.
ADICIONAL 2 – DIFERENÇA ENTRE ACCESS POINT ZINWELL X EDIMAX
Edimax:
a) 5 portas RJ45 que permite além de compartilhar a conexão via wireless, também compartilhar via cabo.
b) Potência em hardware de 100 mW porém possibilidade de elevação via software para até 400 mW.
c) Não é homologado ANATEL.
Zinwell:
a) 1 só porta RJ45
b) Potência REAL do HARDWARE de 250 mW não fazendo alteração da potência via software.
c) É homologado ANATEL.
Trata-se de 2 produtos de excelente qualidade e durabilidade, porém existem as características citadas
acima que os diferenciam e você poderá optar pelo produto que melhor lhe atende.
ADICIONAL 3 – CAPACIDADE DE USUÁRIOS DO ACCESS POINT C/ FIRMWARE APROUTER 6
Suporta em torno de 100 a 120 usuários considerando-se o fluxo simultâneo em torno de 60 a 80 clientes
128 Kbps.
ADICIONAL 4 – VISADA ENTRE O CLIENTE E O PROVEDOR
Para que qualquer comunicação wireless 2,4 Ghz (802.11B / 802.11G) funcione é necessário que tenha
visada direta (nenhum obstáculo como prédios, morros altos, árvores) entre os dois pontos. Em casos de
boas condições de visada e utilizando bons equipamentos apresenta-se condições para conexões de links
em torno de até 18 Km. Conexões sem visada funcionam no máximo há 60 metros do access point.
ADICIONAL 5 – WIRELESS DE NOTEBOOK
Interfaces wireless de notebooks (interfaces internas sem ligação com antena externa) não tem potência e
nem performance para conexões de longa distância, são utilizadas para conexões em ambientes fechados,
há no máximo 40 metros do access point, estando o access point utilizando antena interna de 2 dBi (a
antena original que vem no equipamento). Portanto, não há como mesclar REDE INTERNA (notebook,
access point e placas PCI utilizando anteninhas de 2 dBi originais do equipamento) com REDE EXTERNA
(access points e placas PCI utilizando antenas omni ou direcionais externas).

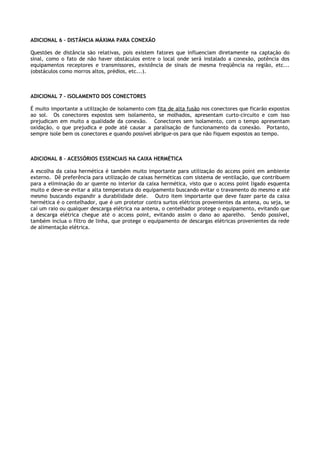

5. ADICIONAL 6 – DISTÂNCIA MÁXIMA PARA CONEXÃO
Questões de distância são relativas, pois existem fatores que influenciam diretamente na captação do
sinal, como o fato de não haver obstáculos entre o local onde será instalado a conexão, potência dos
equipamentos receptores e transmissores, existência de sinais de mesma freqüência na região, etc...
(obstáculos como morros altos, prédios, etc...).
ADICIONAL 7 – ISOLAMENTO DOS CONECTORES
É muito importante a utilização de isolamento com fita de alta fusão nos conectores que ficarão expostos
ao sol. Os conectores expostos sem isolamento, se molhados, apresentam curto-circuito e com isso
prejudicam em muito a qualidade da conexão. Conectores sem isolamento, com o tempo apresentam
oxidação, o que prejudica e pode até causar a paralisação de funcionamento da conexão. Portanto,
sempre isole bem os conectores e quando possível abrigue-os para que não fiquem expostos ao tempo.
ADICIONAL 8 – ACESSÓRIOS ESSENCIAIS NA CAIXA HERMÉTICA
A escolha da caixa hermética é também muito importante para utilização do access point em ambiente
externo. Dê preferência para utilização de caixas herméticas com sistema de ventilação, que contribuem
para a eliminação do ar quente no interior da caixa hermética, visto que o access point ligado esquenta
muito e deve-se evitar a alta temperatura do equipamento buscando evitar o travamento do mesmo e até
mesmo buscando expandir a durabilidade dele. Outro item importante que deve fazer parte da caixa
hermética é o centelhador, que é um protetor contra surtos elétricos provenientes da antena, ou seja, se
caí um raio ou qualquer descarga elétrica na antena, o centelhador protege o equipamento, evitando que
a descarga elétrica chegue até o access point, evitando assim o dano ao aparelho. Sendo possível,
também inclua o filtro de linha, que protege o equipamento de descargas elétricas provenientes da rede
de alimentação elétrica.
