2. RADIAÇÃO IONIZANTE
Flávio, Janielson, Junior, Larissa, Renata

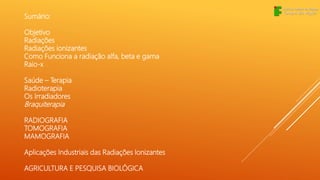

3. Sumário:
Objetivo
Radiações
Radiações ionizantes
Como Funciona a radiação alfa, beta e gama
Raio-x
Saúde – Terapia
Radioterapia
Os Irradiadores
Braquiterapia
RADIOGRAFIA
TOMOGRAFIA
MAMOGRAFIA
Aplicações Industriais das Radiações Ionizantes
AGRICULTURA E PESQUISA BIOLÓGICA

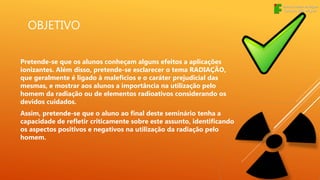

4. OBJETIVO
Pretende-se que os alunos conheçam alguns efeitos a aplicações
ionizantes. Além disso, pretende-se esclarecer o tema RADIAÇÃO,
que geralmente é ligado à malefícios e o caráter prejudicial das
mesmas, e mostrar aos alunos a importância na utilização pelo
homem da radiação ou de elementos radioativos considerando os
devidos cuidados.
Assim, pretende-se que o aluno ao final deste seminário tenha a
capacidade de refletir criticamente sobre este assunto, identificando
os aspectos positivos e negativos na utilização da radiação pelo
homem.

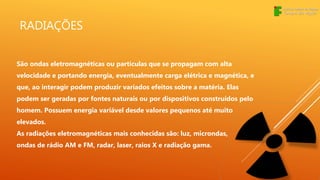

5. RADIAÇÕES
São ondas eletromagnéticas ou partículas que se propagam com alta
velocidade e portando energia, eventualmente carga elétrica e magnética, e
que, ao interagir podem produzir variados efeitos sobre a matéria. Elas
podem ser geradas por fontes naturais ou por dispositivos construídos pelo
homem. Possuem energia variável desde valores pequenos até muito
elevados.
As radiações eletromagnéticas mais conhecidas são: luz, microndas,
ondas de rádio AM e FM, radar, laser, raios X e radiação gama.

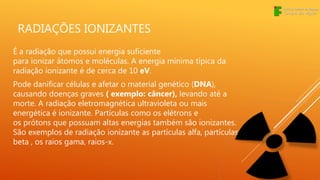

6. RADIAÇÕES IONIZANTES
É a radiação que possui energia suficiente
para ionizar átomos e moléculas. A energia mínima típica da
radiação ionizante é de cerca de 10 eV.
Pode danificar células e afetar o material genético (DNA),
causando doenças graves ( exemplo: câncer), levando até a
morte. A radiação eletromagnética ultravioleta ou mais
energética é ionizante. Partículas como os elétrons e
os prótons que possuam altas energias também são ionizantes.
São exemplos de radiação ionizante as partículas alfa, partículas
beta , os raios gama, raios-x.

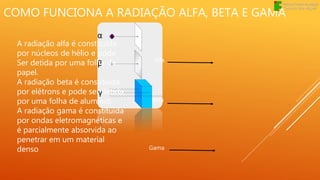

7. COMO FUNCIONA A RADIAÇÃO ALFA, BETA E GAMA
Alfa
Beta
Gama
A radiação alfa é constituída
por núcleos de hélio e pode
Ser detida por uma folha de
papel.
A radiação beta é constituída
por elétrons e pode ser detida
por uma folha de alumínio.
A radiação gama é constituída
por ondas eletromagnéticas e
é parcialmente absorvida ao
penetrar em um material
denso

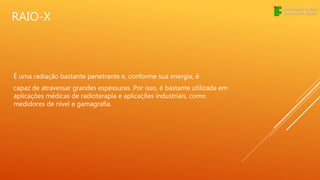

8. RAIO-X
É uma radiação bastante penetrante e, conforme sua energia, é
capaz de atravessar grandes espessuras. Por isso, é bastante utilizada em
aplicações médicas de radioterapia e aplicações industriais, como
medidores de nível e gamagrafia.

10. APLICAÇÕES
Saúde - Terapia

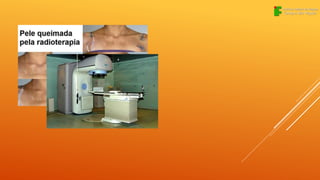

11. RADIOTERAPIA
Consiste em eliminar tumores malignos (cancerígenos)
utilizando radiação gama, raios X ou feixes de elétrons. O
princípio básico é eliminar as células cancerígenas e evitar
sua proliferação, e estas serem substituídas por células
sadias.

12. TRATAMENTO
O tratamento consiste na aplicação programada de doses elevadas
de radiação, com a finalidade de “matar” as células alvo e causar o
menor dano possível aos tecidos sadios intermediários ou adjacentes.
Como as doses aplicadas são muito altas, os pacientes sofrem danos
orgânicos significativos e ficam muito debilitados. Por isso são
cuidadosamente acompanhados por terapeutas, psicólogos , apoio
quimioterápico e de medicação. Os pacientes irradiados não ficam
radioativos e, assim, podem ser manipulados e carregados
normalmente.

13. OS IRRADIADORES
Os irradiadores, denominados de Bombas de Co-60, possuem uma fonte
radioativa de alta atividade, cerca de 3000 Curies, circundada por uma
blindagem muito grande e com uma “janela” de saída de um feixe colimado,
após a retirada de um obturador. Trata-se de um equipamento portador de
uma fonte radioativa de alta atividade e que, não pode ser “desligado”.
Quando ocorre uma queda na rêde elétrica, a fonte é recolhida na posição
de máxima blindagem e o obturador é fechado.
Ele deve ser operado por técnicos bem treinados e em salas especiais,
dotadas de dispositivos de segurança para paciente, operador e toda a
instalação.

16. BRAQUITERAPIA
Trata-se de uma radioterapia localizada para tipos específicos de
tumores e em locais específicos do corpo humano. Para isso são
utilizadas fontes radioativas emissores de radiação gama de baixa e
média energia, encapsuladas em aço inox ou em platina, com atividade
da ordem de dezenas de Curies. Os isótopos mais utilizados são Ir-192,
Cs-137, Ra-226. As fontes são colocadas próximas aos tumores, por
meio de aplicadores, durante cada sessão de tratamento. Sua vantagem
é afetar mais fortemente o tumor, devido à proximidade da fonte
radioativa, e danificar menos os tecidos e órgãos próximos.

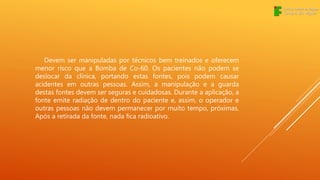

17. Devem ser manipuladas por técnicos bem treinados e oferecem
menor risco que a Bomba de Co-60. Os pacientes não podem se
deslocar da clínica, portando estas fontes, pois podem causar
acidentes em outras pessoas. Assim, a manipulação e a guarda
destas fontes devem ser seguras e cuidadosas. Durante a aplicação, a
fonte emite radiação de dentro do paciente e, assim, o operador e
outras pessoas não devem permanecer por muito tempo, próximas.
Após a retirada da fonte, nada fica radioativo.

18. RADIOGRAFIA
A radiografia é uma imagem obtida, após
um feixe de raios X ou
raios gama, atravessa a região de estudo e
interagir com uma emulsão
fotográfica ou tela fluorescente, existe uma
grande variedade de tipos, tamanhos e
técnicas radiográficas.

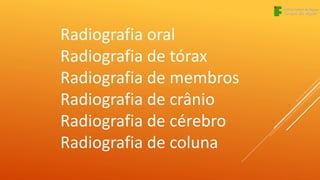

20. Radiografia oral
Radiografia de tórax
Radiografia de membros
Radiografia de crânio
Radiografia de cérebro
Radiografia de coluna

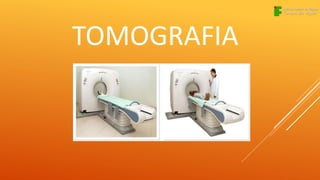

22. TOMOGRAFIA

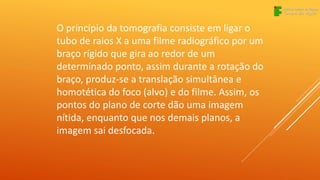

23. O princípio da tomografia consiste em ligar o
tubo de raios X a uma filme radiográfico por um
braço rígido que gira ao redor de um
determinado ponto, assim durante a rotação do
braço, produz-se a translação simultânea e
homotética do foco (alvo) e do filme. Assim, os
pontos do plano de corte dão uma imagem
nítida, enquanto que nos demais planos, a
imagem sai desfocada.

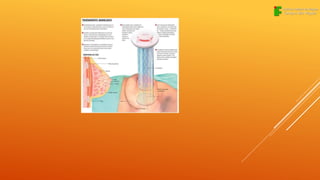

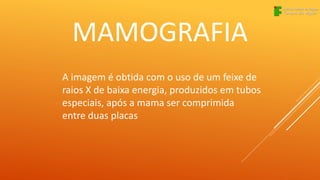

24. MAMOGRAFIA
A imagem é obtida com o uso de um feixe de
raios X de baixa energia, produzidos em tubos
especiais, após a mama ser comprimida
entre duas placas

27. A mamografia constitui hoje, um
instrumento poderoso para a
redução de mortes por câncer de mama, a
mamografia possibilita somente suspeitar
e não diagnosticar um tumor maligno. O
diagnóstico é complementado com o uso
de biópsia e ultrassonografia. O risco
associado à exposição à radiação é
mínimo, principalmente quando
comparado com o benefício obtido.

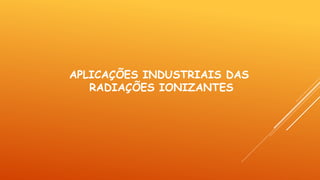

28. APLICAÇÕES INDUSTRIAIS DAS
RADIAÇÕES IONIZANTES

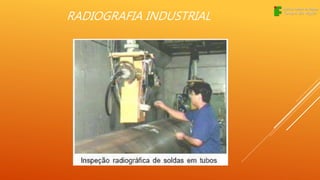

29. RADIOGRAFIA INDUSTRIAL

30. MEDIDORES NUCLEARES

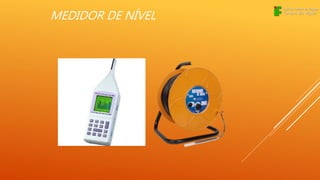

31. MEDIDOR DE NÍVEL

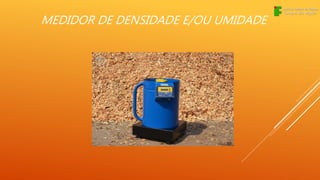

32. MEDIDOR DE DENSIDADE E/OU UMIDADE

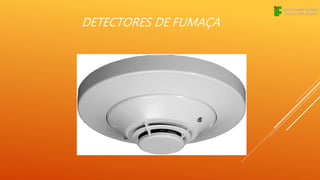

33. DETECTORES DE FUMAÇA

34. IRRADIADORES INDUSTRIAIS DE GRANDE PORTE

35. ACELERADORES DE ELÉTRONS

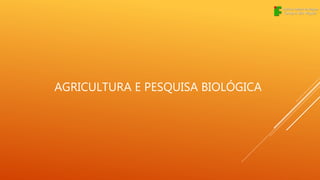

36. AGRICULTURA E PESQUISA BIOLÓGICA

37. ALIMENTOS COM E SEM IRRADIAÇÃO

38. COMO FUNCIONA A IRRADIAÇÃO DE
ALIMENTOS
 Irradiação de alimentos é um processo básico de tratamento
comparável à pasteurização térmica é feito em uma sala ou câmara
especial de processamento por um tempo determinado ,ao
congelamento ou enlatamento em uma sala com paredes de concreto,
com dois metros de espessura, que contém a fonte de irradiação
(Cobalto 60). Um sistema de esteiras transporta automaticamente o
produto para dentro do ambiente de irradiação e após a irradiação o
remove de lá. Em casos de ser necessária alguma manutenção na sala
de irradiação, a fonte é recolhida ao fundo de uma piscina, cuja água
absorve a energia da radiação, protegendo assim os operadores.

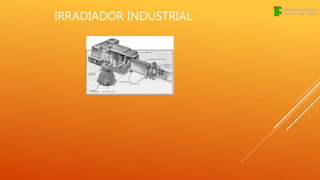

39. IRRADIADOR INDUSTRIAL

40. VANTAGENS
A irradiação de alimentos é uma
técnica eficiente para eliminar ou
reduzir microorganismos , parasitas e
pragas, sem qualquer prejuízo ao
alimento . É um processo que retarda
o apodrecimento, reduz o grande
volume de perdas de produção,
elimina as pragas e atende às rígidas
normas de exportação.
DESVANTAGEN
S
A irradiação pode causar algumas
alterações nos alimentos. Os radicais
livres fazem com que o alimento
adquira sabores desagradáveis,
característicos de alimentos irradiados.
Alterações de cor também podem ser
observadas em carnes e peixes.
As proteínas, o amido e a celulose
podem ser quebrados por ação das
radiações sofrendo modificações
benéficas, como o amolecimento de
carnes, ou maléficas com a perda do
nutriente.

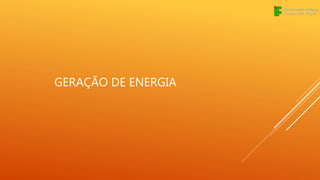

41. GERAÇÃO DE ENERGIA

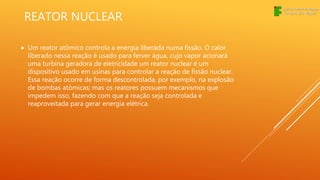

42. REATOR NUCLEAR
 Um reator atômico controla a energia liberada numa fissão. O calor
liberado nessa reação é usado para ferver água, cujo vapor acionará
uma turbina geradora de eletricidade um reator nuclear é um
dispositivo usado em usinas para controlar a reação de fissão nuclear.
Essa reação ocorre de forma descontrolada, por exemplo, na explosão
de bombas atômicas; mas os reatores possuem mecanismos que
impedem isso, fazendo com que a reação seja controlada e
reaproveitada para gerar energia elétrica.

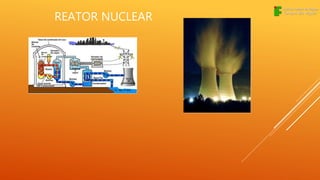

43. REATOR NUCLEAR

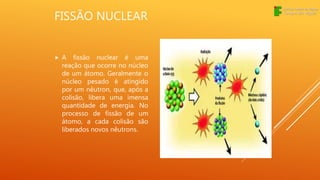

44. FISSÃO NUCLEAR
 A fissão nuclear é uma
reação que ocorre no núcleo
de um átomo. Geralmente o
núcleo pesado é atingido
por um nêutron, que, após a
colisão, libera uma imensa
quantidade de energia. No
processo de fissão de um
átomo, a cada colisão são
liberados novos nêutrons.
