O documento discute a avaliação da exposição ocupacional a vibrações de corpo inteiro de acordo com a norma técnica NHO-09. Ele descreve os parâmetros e equipamentos usados para medir vibrações, como acelerômetros, e estabelece critérios para julgar a exposição e tomar medidas preventivas e corretivas com o objetivo de proteger a saúde dos trabalhadores.

1. Seminário HIGIENE
OCUPACIONAL II
NHO-09
AVALIAÇÃO DA EXPOSIÇÃOOCUPACIONAL A VIBRAÇÕES DE CORPO INTEIRO
São Miguel dos Campos, 24 de Janeiro de
ALUNOS: FLAVIO,JANIELSON, JUNIOR, LARISSA, RENATA
2014

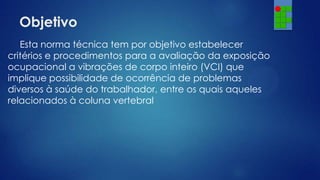

2. Objetivo
Esta norma técnica tem por objetivo estabelecer
critérios e procedimentos para a avaliação da exposição
ocupacional a vibrações de corpo inteiro (VCI) que
implique possibilidade de ocorrência de problemas
diversos à saúde do trabalhador, entre os quais aqueles
relacionados à coluna vertebral

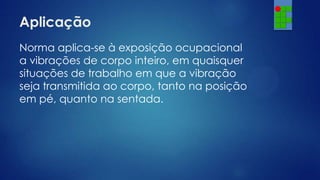

3. Aplicação
Norma aplica-se à exposição ocupacional
a vibrações de corpo inteiro, em quaisquer
situações de trabalho em que a vibração
seja transmitida ao corpo, tanto na posição
em pé, quanto na sentada.

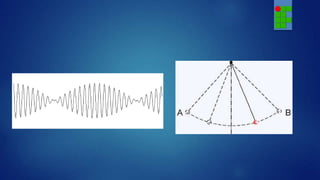

4. Vibração
A vibração é um movimento oscilatório de um corpo, devido a
forças desequilibradas de componentes rotativos e movimentos
alternados de uma máquina ou equipamento.
Como todo corpo com movimento oscilatório, um corpo que vibra,
descreve um movimento periódico, que envolve um deslocamento num
certo tempo. Daí resulta a velocidade, bem como a aceleração do
movimento em questão.

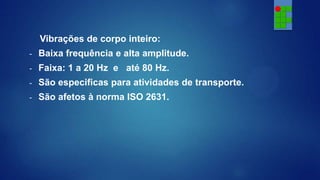

6. Vibrações de corpo inteiro:
-
Baixa frequência e alta amplitude.
-
Faixa: 1 a 20 Hz e até 80 Hz.
-
São especificas para atividades de transporte.
-
São afetos à norma ISO 2631.

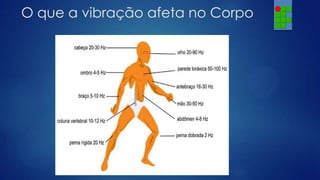

7. O que a vibração afeta no Corpo

8. Principais sintomas da
vibração:











Sensação geral de desconforto
4 – 9Hz
Sintomas na cabeça
13 – 20Hz
Maxilar
6 – 8Hz
Influência na linguagem
13 – 20Hz
Garganta
12 – 19Hz
Dor no peito
5 – 7Hz
Dor abdominal
4 – 10Hz
Desejo de urinar
10 – 18Hz
Aumento do tonus muscular
13 – 20Hz
Influência nos movimentos respiratórios 4 – 8Hz
Contrações musculares
4 – 9Hz

9. Principais Enfermidades
1.
Síndrome de Raynaud
2.
Acrocianose
3.
Síndrome Cervicobraquial
4.
Moléstia de Dupuytren
5.
Lesões do Ombro
5.1
Síndrome do Manguito Rotatório
5.2
Tendinite Calcificante
5.3
Bursite.
6.
Epicondilite medial e lateral
7.
Osteonecrose
Doença de Kiembock do Adulto
8.
Artroses – Punho e Cotovelo.

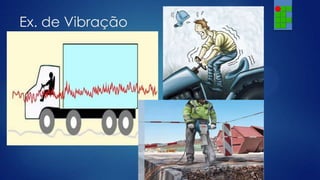

10. Ex. de Vibração

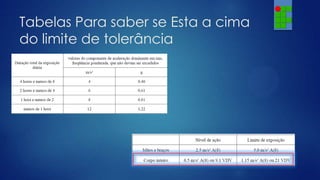

11. Tabelas Para saber se Esta a cima
do limite de tolerância

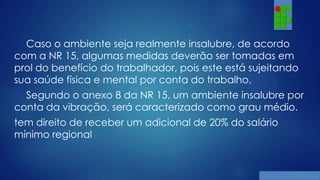

12. Caso o ambiente seja realmente insalubre, de acordo
com a NR 15, algumas medidas deverão ser tomadas em
prol do benefício do trabalhador, pois este está sujeitando
sua saúde física e mental por conta do trabalho.
Segundo o anexo 8 da NR 15, um ambiente insalubre por
conta da vibração, será caracterizado como grau médio.
tem direito de receber um adicional de 20% do salário
mínimo regional

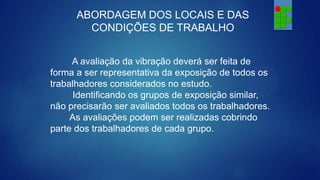

13. ABORDAGEM DOS LOCAIS E DAS
CONDIÇÕES DE TRABALHO
A avaliação da vibração deverá ser feita de
forma a ser representativa da exposição de todos os
trabalhadores considerados no estudo.
Identificando os grupos de exposição similar,
não precisarão ser avaliados todos os trabalhadores.
As avaliações podem ser realizadas cobrindo
parte dos trabalhadores de cada grupo.

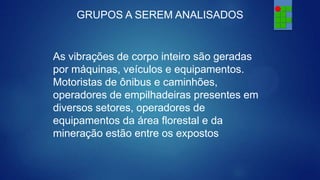

14. GRUPOS A SEREM ANALISADOS
As vibrações de corpo inteiro são geradas
por máquinas, veículos e equipamentos.
Motoristas de ônibus e caminhões,
operadores de empilhadeiras presentes em
diversos setores, operadores de
equipamentos da área florestal e da
mineração estão entre os expostos

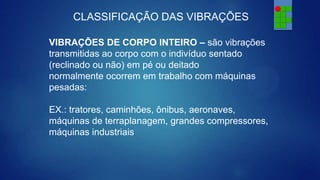

15. CLASSIFICAÇÃO DAS VIBRAÇÕES
VIBRAÇÕES DE CORPO INTEIRO – são vibrações
transmitidas ao corpo com o indivíduo sentado
(reclinado ou não) em pé ou deitado
normalmente ocorrem em trabalho com máquinas
pesadas:
EX.: tratores, caminhões, ônibus, aeronaves,
máquinas de terraplanagem, grandes compressores,
máquinas industriais

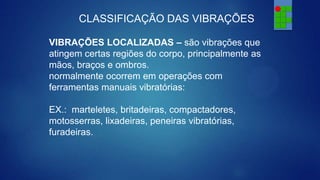

16. CLASSIFICAÇÃO DAS VIBRAÇÕES
VIBRAÇÕES LOCALIZADAS – são vibrações que
atingem certas regiões do corpo, principalmente as
mãos, braços e ombros.
normalmente ocorrem em operações com
ferramentas manuais vibratórias:
EX.: marteletes, britadeiras, compactadores,
motosserras, lixadeiras, peneiras vibratórias,
furadeiras.

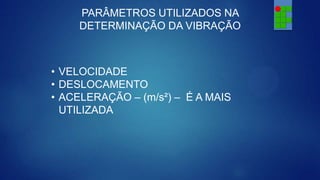

17. PARÂMETROS UTILIZADOS NA
DETERMINAÇÃO DA VIBRAÇÃO
• VELOCIDADE
• DESLOCAMENTO
• ACELERAÇÃO – (m/s²) – É A MAIS
UTILIZADA

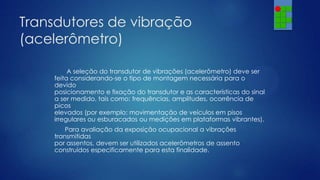

19. Transdutores de vibração
(acelerômetro)
A seleção do transdutor de vibrações (acelerômetro) deve ser
feita considerando-se o tipo de montagem necessária para o
devido
posicionamento e fixação do transdutor e as características do sinal
a ser medido, tais como: frequências, amplitudes, ocorrência de
picos
elevados (por exemplo: movimentação de veículos em pisos
irregulares ou esburacados ou medições em plataformas vibrantes).
Para avaliação da exposição ocupacional a vibrações
transmitidas
por assentos, devem ser utilizados acelerômetros de assento
construídos especificamente para esta finalidade.

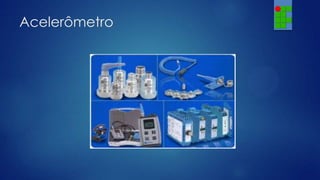

20. Acelerômetro

21. Acelerômetros de assento

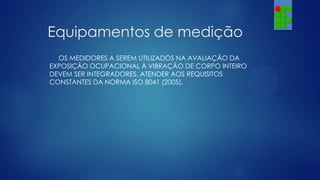

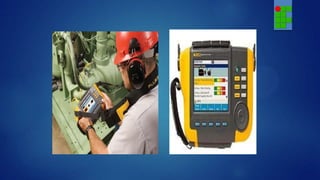

22. Equipamentos de medição
OS MEDIDORES A SEREM UTILIZADOS NA AVALIAÇÃO DA
EXPOSIÇÃO OCUPACIONAL À VIBRAÇÃO DE CORPO INTEIRO
DEVEM SER INTEGRADORES, ATENDER AOS REQUISITOS
CONSTANTES DA NORMA ISO 8041 (2005).

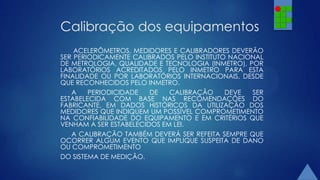

24. Calibração dos equipamentos
ACELERÔMETROS, MEDIDORES E CALIBRADORES DEVERÃO
SER PERIODICAMENTE CALIBRADOS PELO INSTITUTO NACIONAL
DE METROLOGIA, QUALIDADE E TECNOLOGIA (INMETRO), POR
LABORATÓRIOS ACREDITADOS PELO INMETRO PARA ESTA
FINALIDADE OU POR LABORATÓRIOS INTERNACIONAIS, DESDE
QUE RECONHECIDOS PELO INMETRO.
A
PERIODICIDADE
DE
CALIBRAÇÃO
DEVE
SER
ESTABELECIDA COM BASE NAS RECOMENDAÇÕES DO
FABRICANTE, EM DADOS HISTÓRICOS DA UTILIZAÇÃO DOS
MEDIDORES QUE INDIQUEM UM POSSÍVEL COMPROMETIMENTO
NA CONFIABILIDADE DO EQUIPAMENTO E EM CRITÉRIOS QUE
VENHAM A SER ESTABELECIDOS EM LEI.
A CALIBRAÇÃO TAMBÉM DEVERÁ SER REFEITA SEMPRE QUE
OCORRER ALGUM EVENTO QUE IMPLIQUE SUSPEITA DE DANO
OU COMPROMETIMENTO
DO SISTEMA DE MEDIÇÃO.

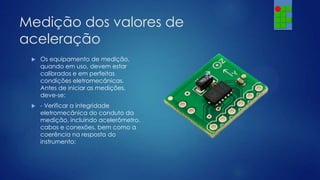

25. Medição dos valores de
aceleração

Os equipamento de medição,
quando em uso, devem estar
calibrados e em perfeitas
condições eletromecânicas.
Antes de iniciar as medições,
deve-se:

- Verificar a integridade
eletromecânica do conduto da
medição, incluindo acelerômetro,
cabos e conexões, bem como a
coerência na resposta do
instrumento;

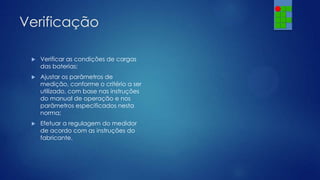

26. Verificação

Verificar as condições de cargas
das baterias;

Ajustar os parâmetros de
medição, conforme o critério a ser
utilizado, com base nas instruções
do manual de operação e nos
parâmetros especificados nesta
norma;

Efetuar a regulagem do medidor
de acordo com as instruções do
fabricante.

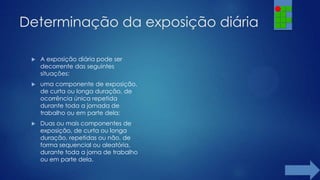

27. Determinação da exposição diária

A exposição diária pode ser
decorrente das seguintes
situações:

uma componente de exposição,
de curta ou longa duração, de
ocorrência única repetida
durante toda a jornada de
trabalho ou em parte dela;

Duas ou mais componentes de
exposição, de curta ou longa
duração, repetidas ou não, de
forma sequencial ou aleatória,
durante toda a jorna de trabalho
ou em parte dela.

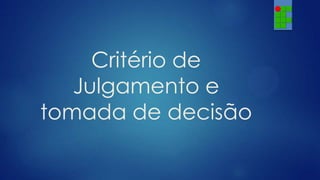

28. Critério de
Julgamento e
tomada de decisão

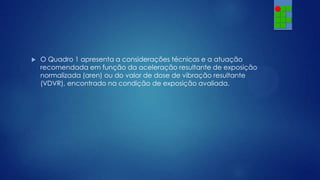

29. 
O Quadro 1 apresenta a considerações técnicas e a atuação
recomendada em função da aceleração resultante de exposição
normalizada (aren) ou do valor de dose de vibração resultante
(VDVR), encontrado na condição de exposição avaliada.

30. Quadro 1 Critério de julgamento e tomada de
decisão
aren
(m/s2)
VDVR
(m/s1,75)
Consideração
técnica
Atuação
recomendada
0 a 0,5
0 a 9,1
aceitável No
mínimo
manutenção da
condição
existente
> 0,5 a < 0,9
> 9,1 a < 16,4
acima do nível
de ação
No mínino adoção
de medidas
preventivas
0,9 a 1,1
16,4 a 21
região de
incerteza
Adoção de medidas
preventivas
e corretivas
visando à redução
da exposição
diária.
acima de 1,1
acima de 21
acima do
limite de
exposição
Adoção imediata
de medidas
corretivas.

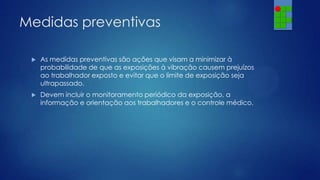

31. Medidas preventivas

As medidas preventivas são ações que visam a minimizar à
probabilidade de que as exposições à vibração causem prejuízos
ao trabalhador exposto e evitar que o limite de exposição seja
ultrapassado.

Devem incluir o monitoramento periódico da exposição, a
informação e orientação aos trabalhadores e o controle médico.

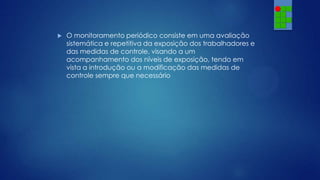

32. 
O monitoramento periódico consiste em uma avaliação
sistemática e repetitiva da exposição dos trabalhadores e
das medidas de controle, visando a um
acompanhamento dos níveis de exposição, tendo em
vista a introdução ou a modificação das medidas de
controle sempre que necessário

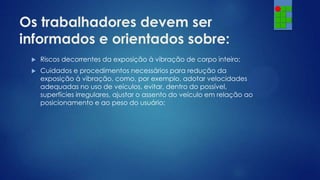

33. Os trabalhadores devem ser
informados e orientados sobre:

Riscos decorrentes da exposição à vibração de corpo inteiro;

Cuidados e procedimentos necessários para redução da
exposição à vibração, como, por exemplo, adotar velocidades
adequadas no uso de veículos, evitar, dentro do possível,
superfícies irregulares, ajustar o assento do veículo em relação ao
posicionamento e ao peso do usuário;

34. 

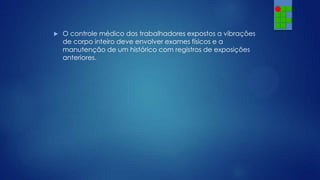

O controle médico dos trabalhadores expostos a vibrações
de corpo inteiro deve envolver exames físicos e a
manutenção de um histórico com registros de exposições
anteriores.

35. 

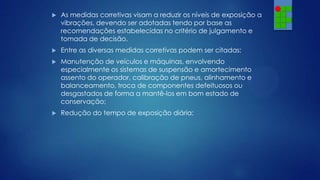

As medidas corretivas visam a reduzir os níveis de exposição a
vibrações, devendo ser adotadas tendo por base as
recomendações estabelecidas no critério de julgamento e
tomada de decisão.

Entre as diversas medidas corretivas podem ser citadas:

Manutenção de veículos e máquinas, envolvendo
especialmente os sistemas de suspensão e amortecimento
assento do operador, calibração de pneus, alinhamento e
balanceamento, troca de componentes defeituosos ou
desgastados de forma a mantê-los em bom estado de
conservação;

Redução do tempo de exposição diária;

36. 
As medidas de caráter corretivo descritas neste subitem não
excluem outras medidas que possam ser consideradas necessárias
ou recomendáveis em função das particularidades de cada
situação.
