Cartografia é a arte de construir mapas representando a superfície terrestre. Mapas podem ser feitos usando imagens de satélite, fotos aéreas ou globos e contêm elementos essenciais como título, orientação, escala e legenda. Mapas podem classificar-se de acordo com critérios como físico, político, econômico ou demográfico.

2. Cartografia - é a arte, a ciência e
a técnica de se construir mapas e
outras representações da
superfície terrestre.

3. Para representar a superfície
terrestre podemos utilizar diversos
processos, entre os quais:
Imagens de Satélites

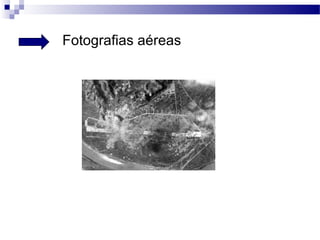

4. Fotografias aéreas

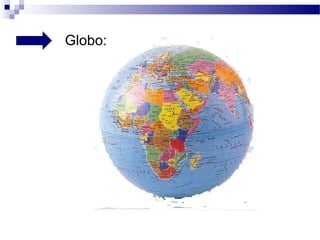

5. Globo:

6. Mapas:

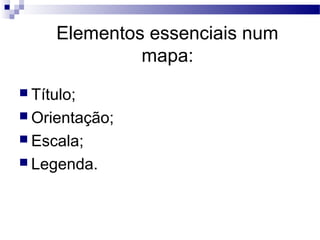

7. Elementos essenciais num
mapa:
 Título;
 Orientação;
 Escala;
 Legenda.

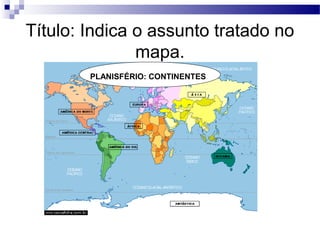

8. Título: Indica o assunto tratado no
mapa.
PLANISFÉRIO: CONTINENTES

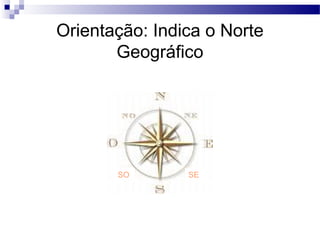

9. Orientação: Indica o Norte
Geográfico
SO SE

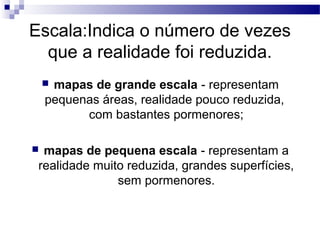

10. Escala:Indica o número de vezes
que a realidade foi reduzida.
mapas de grande escala - representam
pequenas áreas, realidade pouco reduzida,
com bastantes pormenores;
 mapas de pequena escala - representam a
realidade muito reduzida, grandes superfícies,
sem pormenores.

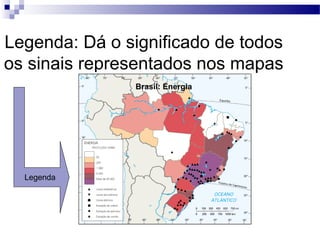

11. Legenda: Dá o significado de todos
os sinais representados nos mapas
Brasil: Energia
Legenda

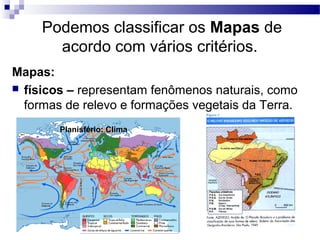

12. Podemos classificar os Mapas de
acordo com vários critérios.
Mapas:
 físicos – representam fenômenos naturais, como
formas de relevo e formações vegetais da Terra.
Planisfério: Clima

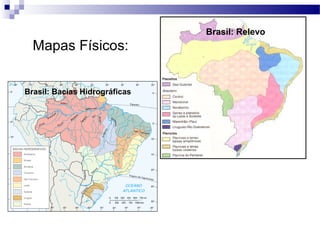

13. Brasil: Relevo
Mapas Físicos:
Brasil: Bacias Hidrográficas

14. Mapas Políticos - representam países e suas
fronteiras, regiões administrativas, como estados,
cidades.
Brasil: Político
São Paulo: Político

15. Mapas temáticos
Mapas Econômicos - registram fenômenos
relacionados com a Economia
Brasil: Indústrias

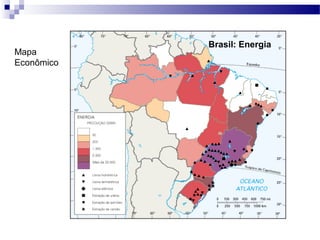

16. Brasil: Energia
Mapa
Econômico

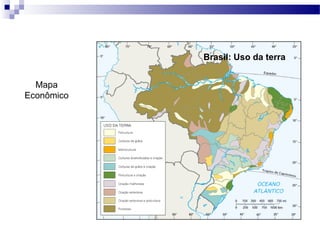

17. Brasil: Uso da terra
Mapa
Econômico

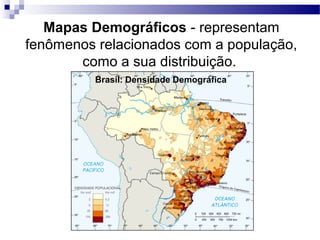

18. Mapas Demográficos - representam
fenômenos relacionados com a população,
como a sua distribuição.
Brasil: Densidade Demográfica

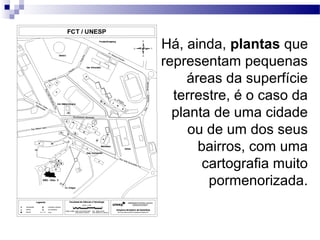

19. Há, ainda, plantas que
representam pequenas
áreas da superfície
terrestre, é o caso da
planta de uma cidade
ou de um dos seus
bairros, com uma
cartografia muito
pormenorizada.

20. Pontos de
Orientação

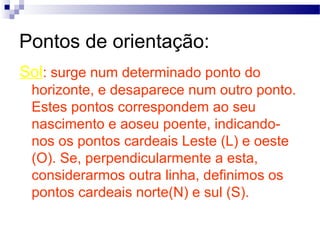

21. Pontos de orientação:
Sol: surge num determinado ponto do
horizonte, e desaparece num outro ponto.
Estes pontos correspondem ao seu
nascimento e aoseu poente, indicando-
nos os pontos cardeais Leste (L) e oeste
(O). Se, perpendicularmente a esta,
considerarmos outra linha, definimos os
pontos cardeais norte(N) e sul (S).

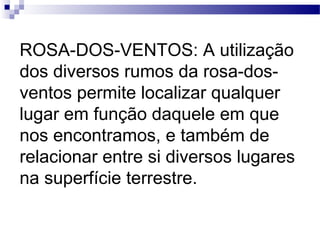

22. ROSA-DOS-VENTOS: A utilização
dos diversos rumos da rosa-dos-
ventos permite localizar qualquer
lugar em função daquele em que
nos encontramos, e também de
relacionar entre si diversos lugares
na superfície terrestre.

23. Rosa-dos-ventos:

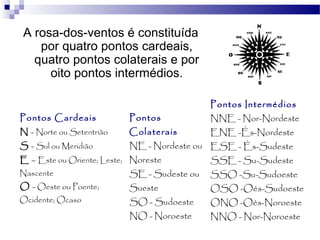

24. A rosa-dos-ventos é constituída
por quatro pontos cardeais,
quatro pontos colaterais e por
oito pontos intermédios.
Pontos Intermédios
Pontos Cardeais Pontos NNE - Nor-Nordeste
N - Norte ou Setentrião Colaterais ENE -És-Nordeste
S - Sul ou Meridião NE - Nordeste ou ESE - És-Sudeste
E – Este ou Oriente; Leste; Noreste SSE - Su-Sudeste
Nascente SE - Sudeste ou SSO -Su-Sudoeste
O - Oeste ou Poente; Sueste OSO -Oés-Sudoeste
Ocidente; Ocaso SO - Sudoeste ONO -Oés-Noroeste
NO - Noroeste NNO - Nor-Noroeste

25. A Ursa Maior é uma
das constelações que
mais facilmente se
identifica no céu. Se
traçarmos uma linha
imaginária que passe
pelas duas «Guardas»
da Ursa Maior, e a
prolongarmos 5 vezes a
distância entre elas,
iremos encontrar a
Estrela Polar, que nos
indica o Norte.

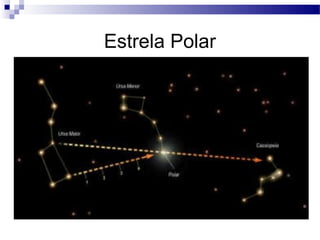

26. Estrela Polar

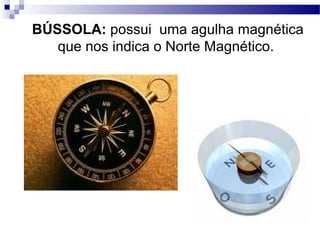

27. BÚSSOLA: possui uma agulha magnética
que nos indica o Norte Magnético.

28. A direção do norte magnético e do
norte geográfico fazem um ângulo
denominado declinação magnética.

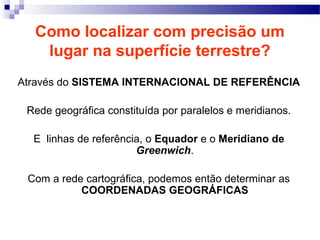

29. Como localizar com precisão um
lugar na superfície terrestre?
Através do SISTEMA INTERNACIONAL DE REFERÊNCIA
Rede geográfica constituída por paralelos e meridianos.
E linhas de referência, o Equador e o Meridiano de
Greenwich.
Com a rede cartográfica, podemos então determinar as
COORDENADAS GEOGRÁFICAS

30. COORDENADAS GEOGRÁFICAS
Latitude:
Distância angular
entre o Equador e
o lugar.
Varia entre 0º no
equador e 90ºN e
90ºS nos pólos.

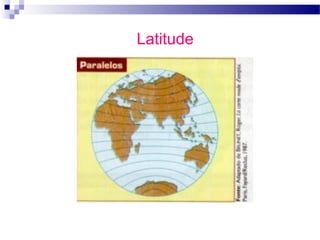

31. Latitude

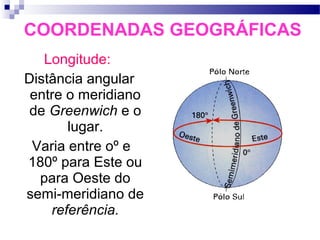

32. COORDENADAS GEOGRÁFICAS
Longitude:
Distância angular
entre o meridiano
de Greenwich e o
lugar.
Varia entre oº e
180º para Este ou
para Oeste do
semi-meridiano de
referência.

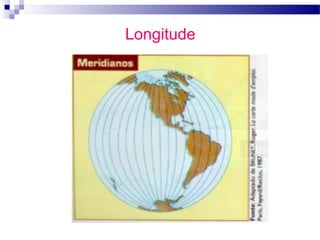

33. Longitude

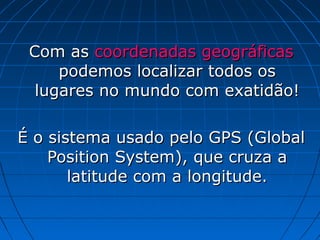

34. Com as coordenadas geográficas
podemos localizar todos os
lugares no mundo com exatidão!
É o sistema usado pelo GPS (Global
Position System), que cruza a
latitude com a longitude.

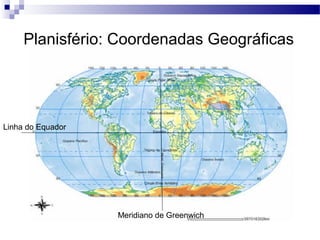

35. Planisfério: Coordenadas Geográficas
Linha do Equador
Meridiano de Greenwich

36. Coordenadas Geográficas

37. Coordenadas Geográficas: Outras
Aplicações
A latitude ajuda a explicar as
diferenças de temperatura na
Terra, Embora outros fatores
também interfiram.
De modo geral as temperaturas
aumentam dos pólos para o
Equador.

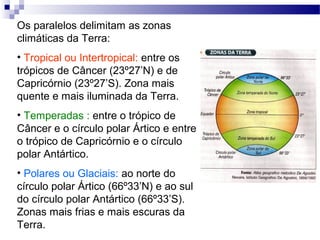

38. Os paralelos delimitam as zonas
climáticas da Terra:
• Tropical ou Intertropical: entre os
trópicos de Câncer (23º27’N) e de
Capricórnio (23º27’S). Zona mais
quente e mais iluminada da Terra. (
• Temperadas : entre o trópico de
Câncer e o círculo polar Ártico e entre
o trópico de Capricórnio e o círculo
polar Antártico.
• Polares ou Glaciais: ao norte do
círculo polar Ártico (66º33’N) e ao sul
do círculo polar Antártico (66º33’S).
Zonas mais frias e mais escuras da
Terra.

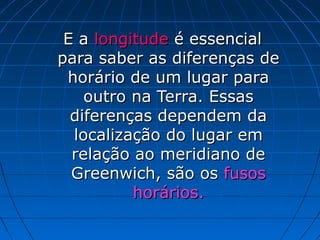

39. E a longitude é essencial
para saber as diferenças de
horário de um lugar para
outro na Terra. Essas
diferenças dependem da
localização do lugar em
relação ao meridiano de
Greenwich, são os fusos
horários.

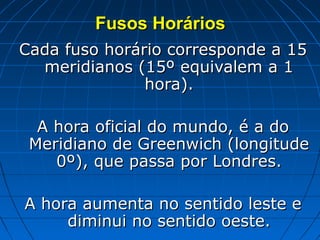

40. Fusos Horários
Cada fuso horário corresponde a 15
meridianos (15º equivalem a 1
hora).
A hora oficial do mundo, é a do
Meridiano de Greenwich (longitude
0º), que passa por Londres.
A hora aumenta no sentido leste e
diminui no sentido oeste.

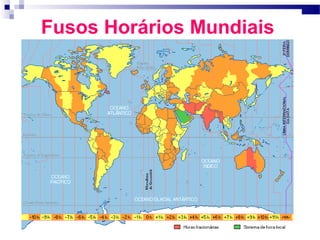

41. Fusos Horários Mundiais

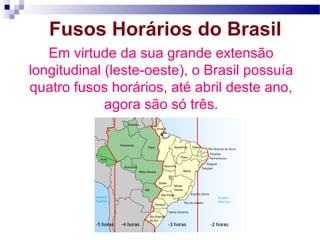

42. Fusos Horários do Brasil
Em virtude da sua grande extensão
longitudinal (leste-oeste), o Brasil possuía
quatro fusos horários, até abril deste ano,
agora são só três.

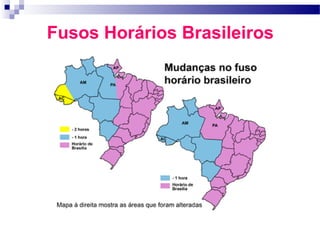

43. Fusos Horários Brasileiros

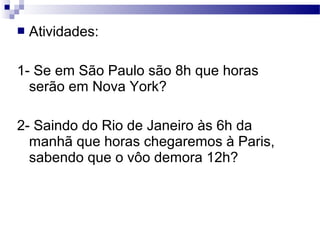

44.  Atividades:
1- Se em São Paulo são 8h que horas
serão em Nova York?
2- Saindo do Rio de Janeiro às 6h da
manhã que horas chegaremos à Paris,
sabendo que o vôo demora 12h?

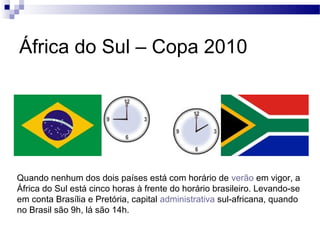

45. África do Sul – Copa 2010
Quando nenhum dos dois países está com horário de verão em vigor, a
África do Sul está cinco horas à frente do horário brasileiro. Levando-se
em conta Brasília e Pretória, capital administrativa sul-africana, quando
no Brasil são 9h, lá são 14h.

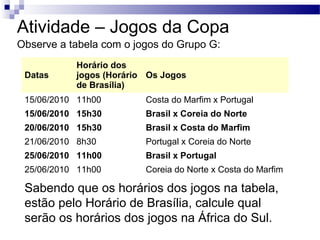

46. Atividade – Jogos da Copa
Observe a tabela com o jogos do Grupo G:
Horário dos
Datas jogos (Horário Os Jogos
de Brasília)
15/06/2010 11h00 Costa do Marfim x Portugal
15/06/2010 15h30 Brasil x Coreia do Norte
20/06/2010 15h30 Brasil x Costa do Marfim
21/06/2010 8h30 Portugal x Coreia do Norte
25/06/2010 11h00 Brasil x Portugal
25/06/2010 11h00 Coreia do Norte x Costa do Marfim
Sabendo que os horários dos jogos na tabela,
estão pelo Horário de Brasília, calcule qual
serão os horários dos jogos na África do Sul.

47. FI M
