Cartografia é a arte de construir mapas representando a superfície terrestre. Mapas utilizam elementos como título, orientação, escala e legenda. Coordenadas geográficas de latitude e longitude permitem localizar qualquer ponto no globo com precisão.

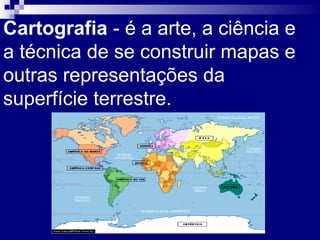

2. Cartografia - é a arte, a ciência e
a técnica de se construir mapas e
outras representações da
superfície terrestre.

3. Para representar a superfície
terrestre podemos utilizar diversos
processos, entre os quais:
Imagens de Satélites

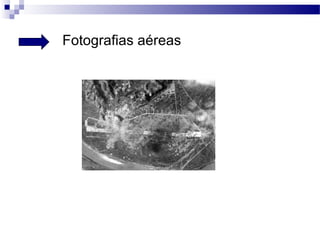

4. Fotografias aéreas

5. Globo:

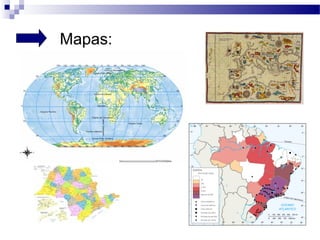

6. Mapas:

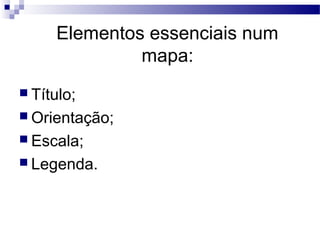

7. Elementos essenciais num
mapa:
 Título;
 Orientação;
 Escala;
 Legenda.

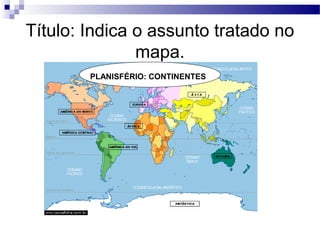

8. Título: Indica o assunto tratado no
mapa.
PLANISFÉRIO: CONTINENTES

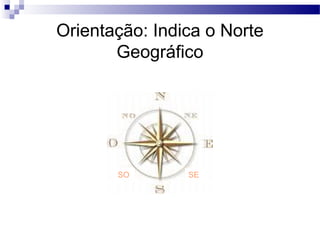

9. Orientação: Indica o Norte
Geográfico
SO SE

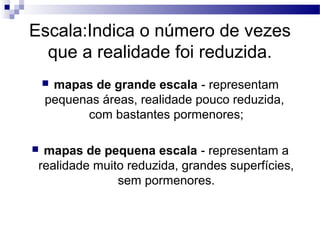

10. Escala:Indica o número de vezes
que a realidade foi reduzida.
mapas de grande escala - representam
pequenas áreas, realidade pouco reduzida,
com bastantes pormenores;
 mapas de pequena escala - representam a
realidade muito reduzida, grandes superfícies,
sem pormenores.

21. Legenda: Dá o significado de todos
os sinais representados nos mapas
Brasil: Energia
Legenda

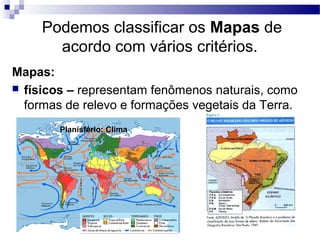

22. Podemos classificar os Mapas de
acordo com vários critérios.
Mapas:
 físicos – representam fenômenos naturais, como
formas de relevo e formações vegetais da Terra.
Planisfério: Clima

23. Brasil: Relevo
Mapas Físicos:
Brasil: Bacias Hidrográficas

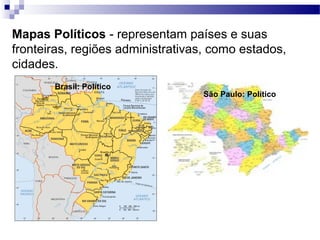

24. Mapas Políticos - representam países e suas
fronteiras, regiões administrativas, como estados,
cidades.
Brasil: Político
São Paulo: Político

25. Mapas temáticos
Mapas Econômicos - registram fenômenos
relacionados com a Economia
Brasil: Indústrias

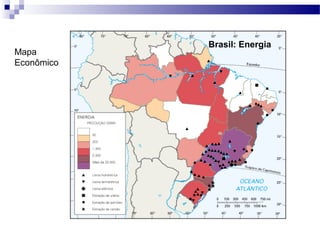

26. Brasil: Energia
Mapa
Econômico

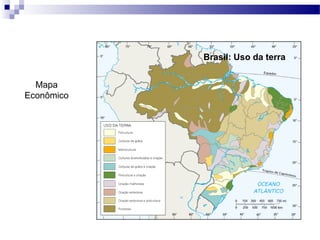

27. Brasil: Uso da terra
Mapa
Econômico

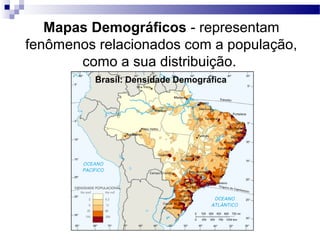

28. Mapas Demográficos - representam
fenômenos relacionados com a população,
como a sua distribuição.
Brasil: Densidade Demográfica

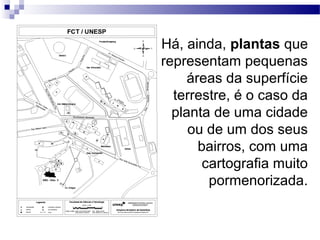

29. Há, ainda, plantas que
representam pequenas
áreas da superfície
terrestre, é o caso da
planta de uma cidade
ou de um dos seus
bairros, com uma
cartografia muito
pormenorizada.

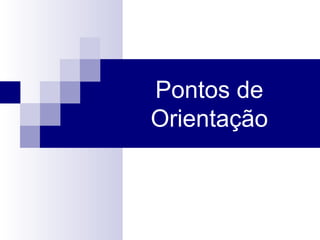

30. Pontos de
Orientação

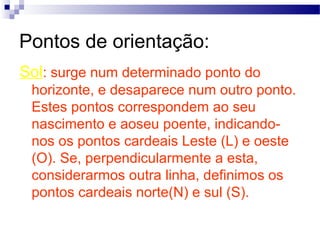

31. Pontos de orientação:
Sol: surge num determinado ponto do
horizonte, e desaparece num outro ponto.
Estes pontos correspondem ao seu
nascimento e aoseu poente, indicando-
nos os pontos cardeais Leste (L) e oeste
(O). Se, perpendicularmente a esta,
considerarmos outra linha, definimos os
pontos cardeais norte(N) e sul (S).

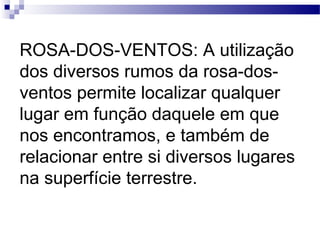

32. ROSA-DOS-VENTOS: A utilização
dos diversos rumos da rosa-dos-
ventos permite localizar qualquer
lugar em função daquele em que
nos encontramos, e também de
relacionar entre si diversos lugares
na superfície terrestre.

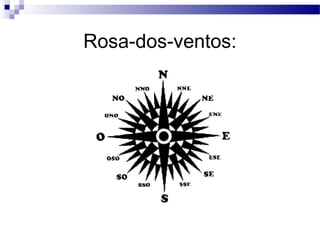

33. Rosa-dos-ventos:

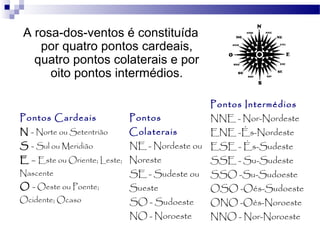

34. A rosa-dos-ventos é constituída
por quatro pontos cardeais,
quatro pontos colaterais e por
oito pontos intermédios.
Pontos Intermédios
Pontos Cardeais Pontos NNE - Nor-Nordeste
N - Norte ou Setentrião Colaterais ENE -És-Nordeste
S - Sul ou Meridião NE - Nordeste ou ESE - És-Sudeste
E – Este ou Oriente; Leste; Noreste SSE - Su-Sudeste
Nascente SE - Sudeste ou SSO -Su-Sudoeste
O - Oeste ou Poente; Sueste OSO -Oés-Sudoeste
Ocidente; Ocaso SO - Sudoeste ONO -Oés-Noroeste
NO - Noroeste NNO - Nor-Noroeste

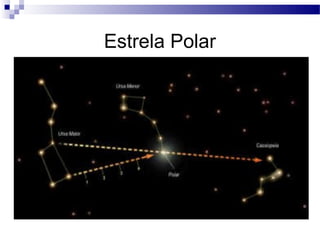

35. Estrela Polar

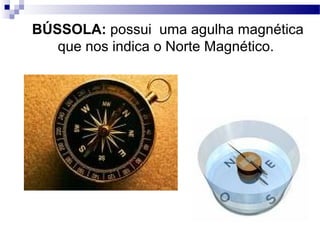

36. BÚSSOLA: possui uma agulha magnética
que nos indica o Norte Magnético.

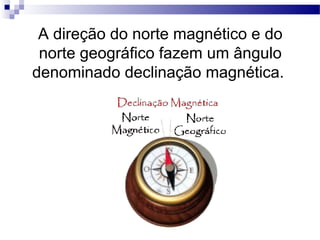

37. A direção do norte magnético e do
norte geográfico fazem um ângulo
denominado declinação magnética.

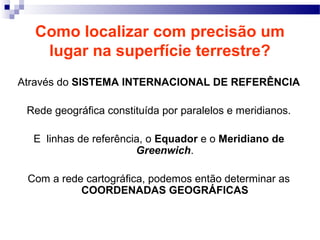

38. Como localizar com precisão um
lugar na superfície terrestre?
Através do SISTEMA INTERNACIONAL DE REFERÊNCIA
Rede geográfica constituída por paralelos e meridianos.
E linhas de referência, o Equador e o Meridiano de
Greenwich.
Com a rede cartográfica, podemos então determinar as
COORDENADAS GEOGRÁFICAS

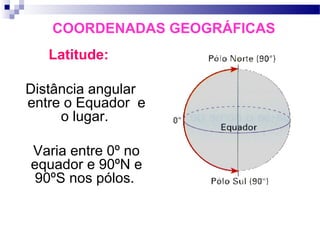

39. COORDENADAS GEOGRÁFICAS
Latitude:
Distância angular
entre o Equador e
o lugar.
Varia entre 0º no
equador e 90ºN e
90ºS nos pólos.

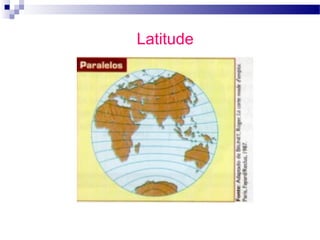

40. Latitude

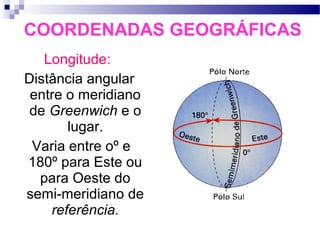

41. COORDENADAS GEOGRÁFICAS
Longitude:
Distância angular
entre o meridiano
de Greenwich e o
lugar.
Varia entre oº e
180º para Este ou
para Oeste do
semi-meridiano de
referência.

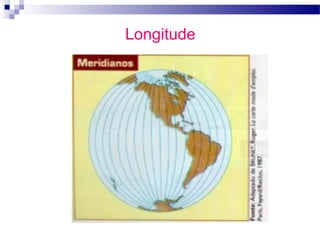

42. Longitude

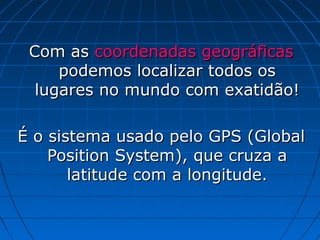

43. Com as coordenadas geográficas
podemos localizar todos os
lugares no mundo com exatidão!
É o sistema usado pelo GPS (Global
Position System), que cruza a
latitude com a longitude.

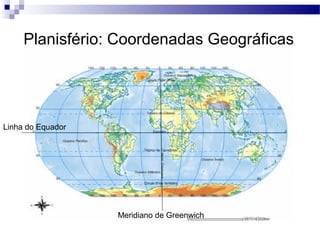

44. Planisfério: Coordenadas Geográficas
Linha do Equador
Meridiano de Greenwich

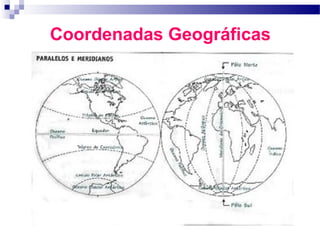

45. Coordenadas Geográficas

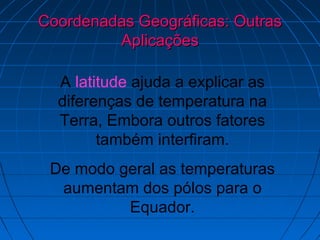

46. Coordenadas Geográficas: Outras
Aplicações
A latitude ajuda a explicar as
diferenças de temperatura na
Terra, Embora outros fatores
também interfiram.
De modo geral as temperaturas
aumentam dos pólos para o
Equador.

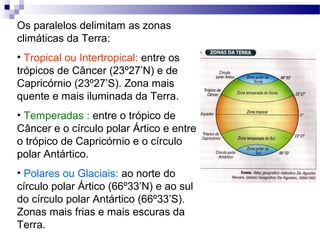

47. Os paralelos delimitam as zonas
climáticas da Terra:
• Tropical ou Intertropical: entre os
trópicos de Câncer (23º27’N) e de
Capricórnio (23º27’S). Zona mais
quente e mais iluminada da Terra. (
• Temperadas : entre o trópico de
Câncer e o círculo polar Ártico e entre
o trópico de Capricórnio e o círculo
polar Antártico.
• Polares ou Glaciais: ao norte do
círculo polar Ártico (66º33’N) e ao sul
do círculo polar Antártico (66º33’S).
Zonas mais frias e mais escuras da
Terra.

48. E a longitude é essencial
para saber as diferenças de
horário de um lugar para
outro na Terra. Essas
diferenças dependem da
localização do lugar em
relação ao meridiano de
Greenwich, são os fusos
horários.

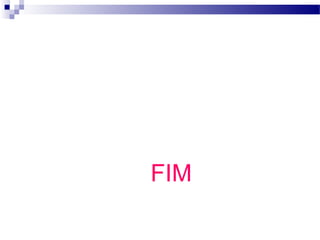

49. FIM
