1. CARTOGRAFIA

2. INTRODUÇÃO À
CARTOGRAFIA
1 – O que é cartografia?
É a arte de construir mapas a
partir de observações diretas ou
do emprego de dados.
2 – O que são mapas?
Conjunto de informações que
colaboram para localização no
espaço geográfico.

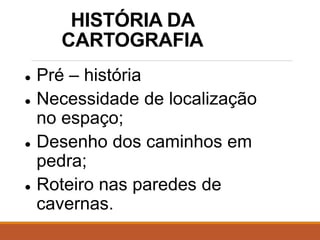

3. HISTÓRIA DA
CARTOGRAFIA
● Pré – história
● Necessidade de localização
no espaço;
● Desenho dos caminhos em
pedra;
● Roteiro nas paredes de
cavernas.

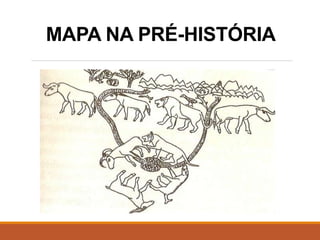

4. MAPA NA PRÉ-HISTÓRIA

5. O MAPA NA ANTIGUIDADE
● Colaboração dos mesopotâmios
- Mapas em disco de madeira
● Colaboração dos gregos:
- Reflexão filosófica
● Cosmografia
● Noção de esfericidade
● Sistema de latitude e longitude
● Mapa esférico e em papel

6. MAPA GREGO

7. MAPA NA IDADE MÉDIA
● Retrocesso técnico;
● Anulação do conceito de esfericidade;
● Coordenadas geográficas
desaparecem;
● Terra representada num disco plano e
circundado de água;
● Mapas T-O

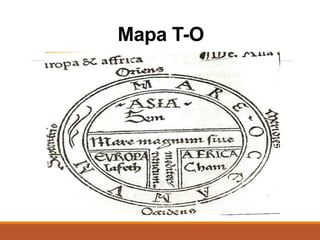

8. Mapa T-O

9. CARTOGRAFIA NA
MODERNIDADE
● Grandes navegações
● Melhoria técnica
● Aperfeiçoamento náutico
● Novos territórios
● Criação dos portulanos
(Um portulano (do latim "portus",
porto), ou portolano, é uma antiga
carta náutica Europeia, datada do
século XIII ou posterior)

10. PORTULANO DA IDADE
MODERNA

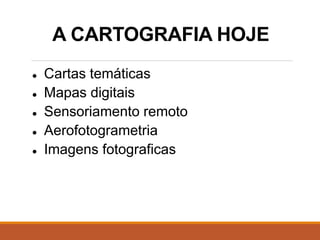

11. A CARTOGRAFIA HOJE
● Cartas temáticas
● Mapas digitais
● Sensoriamento remoto

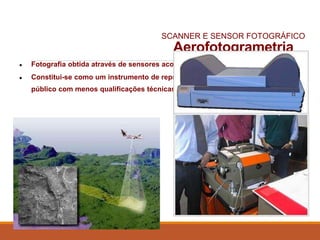

● Aerofotogrametria
● Imagens fotograficas

12. MAPA HOJE

18. ORIENTAÇÃO
●ORIENTAR-SE: Significa
determinarmos a nossa posição em
relação aos pontos:
●Cardeais;
●Colaterais; e
●Subcolaterais.

19. Qual a importância de uma pessoa
orientada no espaço?
● Saber onde está e qual o rumo a
seguir.
● Prestar informações a outras pessoas
sobre sua posição na superfície da
Terra.

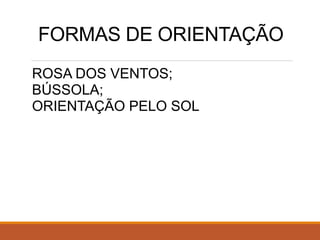

20. FORMAS DE ORIENTAÇÃO
ROSA DOS VENTOS;
BÚSSOLA;
ORIENTAÇÃO PELO SOL

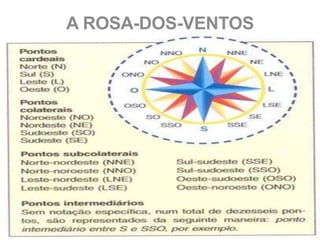

21. A ROSA-DOS-VENTOS

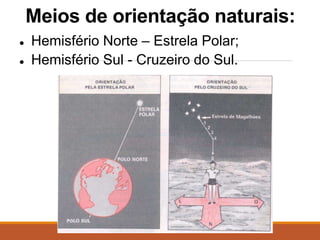

22. Meios de orientação naturais:
● Hemisfério Norte – Estrela Polar;
● Hemisfério Sul - Cruzeiro do Sul.

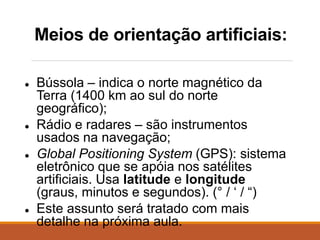

23. Meios de orientação artificiais:
● Bússola – indica o norte magnético da
Terra (1400 km ao sul do norte
geográfico);
● Rádio e radares – são instrumentos
usados na navegação;
● Global Positioning System (GPS): sistema
eletrônico que se apóia nos satélites
artificiais. Usa latitude e longitude
(graus, minutos e segundos). (° / ‘ / “)
● Este assunto será tratado com mais
detalhe na próxima aula.

24. Meios de orientação:
BÚSSOLA

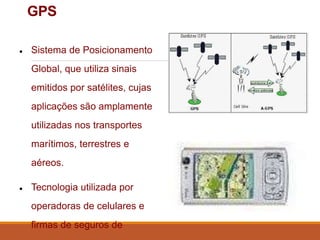

25. Meios de
orientação:
GPS

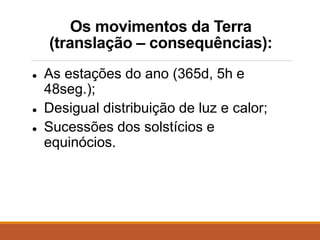

26. Os movimentos da Terra
(translação – consequências):
● As estações do ano (365d, 5h e
48seg.);
● Desigual distribuição de luz e calor;
● Sucessões dos solstícios e
equinócios.

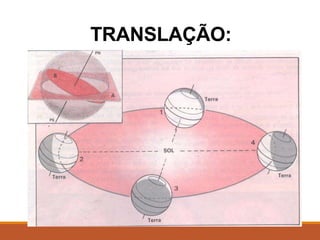

27. TRANSLAÇÃO:

28. Os movimentos da Terra
(rotação – consequências):
● Os dias e as noites (23h, 56’ e 4” – dia
sideral e 24h dia solar);
● Achatamento polar;
● Circulação atmosférica;
● Correntes marítimas;
● Nível do mar mais elevado no leste;
● Desvio dos corpos em queda livre para o
leste (o movimento é na direção W-L);
● Fusos horários.

29. Sentido do movimento da
Terra

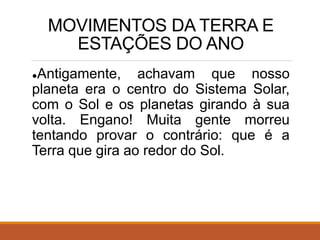

30. MOVIMENTOS DA TERRA E
ESTAÇÕES DO ANO
●Antigamente, achavam que nosso
planeta era o centro do Sistema Solar,
com o Sol e os planetas girando à sua
volta. Engano! Muita gente morreu
tentando provar o contrário: que é a
Terra que gira ao redor do Sol.

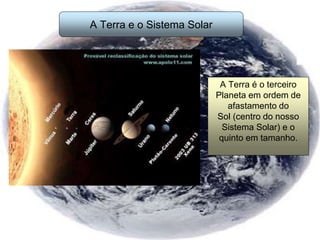

31. A Terra e o Sistema Solar
A Terra é o terceiro
Planeta em ordem de
afastamento do
Sol (centro do nosso
Sistema Solar) e o
quinto em tamanho.

32. FORMA DO PLANETA TERRA
A Terra é redonda, mas não é uma esfera
perfeita,
já que é levemente achatada nos pólos,
recebendo por isso, o nome de geóide.

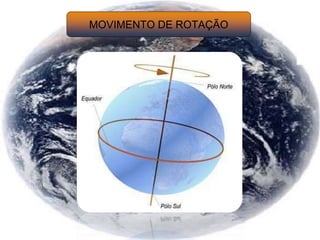

33. MOVIMENTO DE ROTAÇÃO

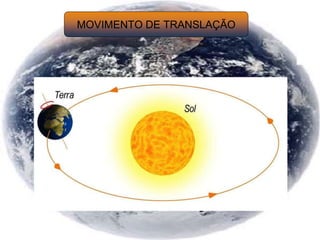

34. MOVIMENTO DE TRANSLAÇÃO

35. DEFININDO SOLSTÍCIO
Solstício (sol + sistere,
que não se mexe, em
latim) consiste no instante
em que o Sol atinge maior
declinação em latitude em
relação à linha do
Equador, fato que provoca
maior intensidade de
radiação solar em um dos
hemisférios,
caracterizando o solstício
de verão (dia maior que a
noite). Nesse momento, o
outro hemisfério estará
em solstício de inverno
(quando a noite é maior
que o dia).

36. Normalmente, entre os dias 21 ou 22 de dezembro os raios solares incidem
verticalmente sobre o Trópico de Capricórnio, desencadeando o solstício de
verão no Hemisfério Sul e o solstício de inverno no Hemisfério Norte. No dia
21 ou 22 de junho, os raios solares incidem verticalmente sobre o Trópico de
Câncer, promovendo o solstício de verão no Hemisfério Norte e o solstício
de inverno no Hemisfério Sul.

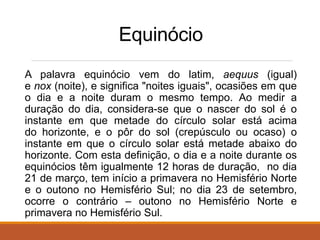

37. Equinócio
A palavra equinócio vem do latim, aequus (igual)
e nox (noite), e significa "noites iguais", ocasiões em que
o dia e a noite duram o mesmo tempo. Ao medir a
duração do dia, considera-se que o nascer do sol é o
instante em que metade do círculo solar está acima
do horizonte, e o pôr do sol (crepúsculo ou ocaso) o
instante em que o círculo solar está metade abaixo do
horizonte. Com esta definição, o dia e a noite durante os
equinócios têm igualmente 12 horas de duração, no dia
21 de março, tem início a primavera no Hemisfério Norte
e o outono no Hemisfério Sul; no dia 23 de setembro,
ocorre o contrário – outono no Hemisfério Norte e
primavera no Hemisfério Sul.

39. RESPONDA:
● Quais são os meios de orientação
naturais?
● Quais são as consequências do
movimento de translação?
● Quais são as consequências do
movimento de rotação?

40. COORDENADAS
GEOGRÁFICAS
●São um conjunto de linhas
imaginárias traçadas sobre o
globo que permitem localizar
qualquer ponto na superfície
terrestre. As coordenadas
constituem a melhor forma de
localização geográfica.

41. PARALELOS
São linhas paralelas à linha do Equador que
cortam o globo de leste à oeste. Vai de 0º à
90º sul e norte.
Cada paralelo tem seu
valor dado em graus. Os
graus de cada paralelo
denominam-se
LATITUDE. Portanto,
falamos, por exemplo, que
a linha do Equador possui
0º de latitude.
Veja os exemplos a
seguir:

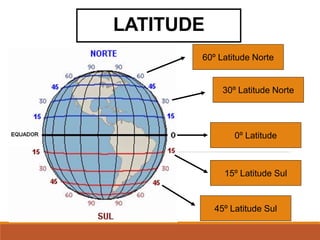

42. LATITUDE
60º Latitude Norte
30º Latitude Norte
0º Latitude
15º Latitude Sul
45º Latitude Sul

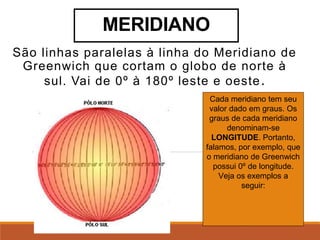

43. MERIDIANO
São linhas paralelas à linha do Meridiano de
Greenwich que cortam o globo de norte à
sul. Vai de 0º à 180º leste e oeste.
Cada meridiano tem seu
valor dado em graus. Os
graus de cada meridiano
denominam-se
LONGITUDE. Portanto,
falamos, por exemplo, que
o meridiano de Greenwich
possui 0º de longitude.
Veja os exemplos a
seguir:

44. LONGITUDE 120º Longitude
Leste
45º Longitude
Leste
130º Longitude
Oeste
15º Longitude
Oeste

45. Localizando os
pontos
A
B
C
D
A
40º Latitude Norte
60º Longitude Leste
B
20º Latitude Sul
20º Longitude Oeste
C
80º Latitude Norte
40º Longitude Oeste
D
20º Latitude Sul
140º Longitude Leste
Qual o continente que
está localizado
a 60º Latitude Norte
e 40º Longitude Leste?
EUROPA

46. FUSOS
HORÁRIOS
●. O sistema de fuso foi
adotado na Conferência
Internacional do
Meridiano, em 1844 na
cidade de Washington,
DC.

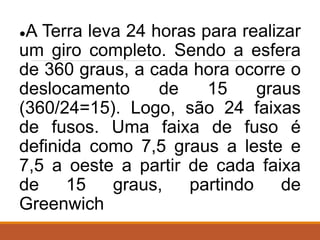

47. ●A Terra leva 24 horas para realizar
um giro completo. Sendo a esfera
de 360 graus, a cada hora ocorre o
deslocamento de 15 graus
(360/24=15). Logo, são 24 faixas
de fusos. Uma faixa de fuso é
definida como 7,5 graus a leste e
7,5 a oeste a partir de cada faixa
de 15 graus, partindo de
Greenwich

48. PARA QUE SERVEM OS
FUSOS HORÁRIOS
● Padronização das horas conforme o
movimento de rotação da Terra e a
incidência solar;
● Facilita as comunicações nas
diversas partes do mundo;
● Facilita programação das viagens
nacionais e internacionais;
● Possibilita a integração de empresas
transnacionais e mercados de valores
no mundo, entre outros.

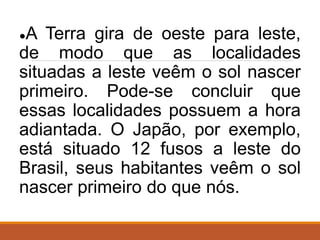

49. ●A Terra gira de oeste para leste,
de modo que as localidades
situadas a leste veêm o sol nascer
primeiro. Pode-se concluir que
essas localidades possuem a hora
adiantada. O Japão, por exemplo,
está situado 12 fusos a leste do
Brasil, seus habitantes veêm o sol
nascer primeiro do que nós.

50. FUSOS HORÁRIOS

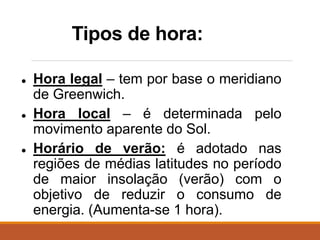

51. Tipos de hora:
● Hora legal – tem por base o meridiano
de Greenwich.
● Hora local – é determinada pelo
movimento aparente do Sol.
● Horário de verão: é adotado nas
regiões de médias latitudes no período
de maior insolação (verão) com o
objetivo de reduzir o consumo de
energia. (Aumenta-se 1 hora).

52. FUSOS HORÁRIOS

53. FUSOS HORÁRIOS
BRASILEIROS
●O território brasileiro está localizado a oeste do meridiano de
Greenwich e, devido à sua grande extensão longitudinal,
compreende TRÊS fusos horários (incluindo o que abrange
Fernando de Noronha.
●O primeiro fuso (30º O) tem duas horas a menos que a GMT.
●O segundo fuso (45º O), o horário oficial de Brasília, é três
horas atrasado em relação à GMT.
●O terceiro fuso (60º O) tem quatro horas a menos que a GMT.
●A hora oficial do Brasil está no fuso correspondente a Brasília,
que assim como Belo Horizonte está a 45 graus de longitude
oeste de Greenwich: meio-dia em Greenwich, 9 horas da manhã
em Brasília.

54. Os três fusos horários do Brasil
em vigor desde o dia 24 de junho
de 2008

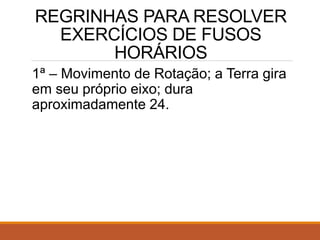

55. REGRINHAS PARA RESOLVER
EXERCÍCIOS DE FUSOS
HORÁRIOS
1ª – Movimento de Rotação; a Terra gira
em seu próprio eixo; dura
aproximadamente 24.

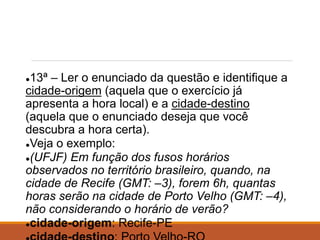

56. ●13ª – Ler o enunciado da questão e identifique a
cidade-origem (aquela que o exercício já
apresenta a hora local) e a cidade-destino
(aquela que o enunciado deseja que você
descubra a hora certa).
●Veja o exemplo:
●(UFJF) Em função dos fusos horários
observados no território brasileiro, quando, na
cidade de Recife (GMT: –3), forem 6h, quantas
horas serão na cidade de Porto Velho (GMT: –4),
não considerando o horário de verão?
●cidade-origem: Recife-PE

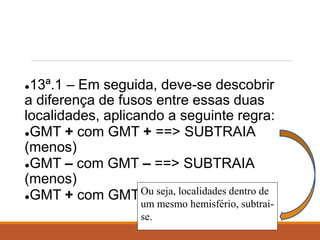

57. ●13ª.1 – Em seguida, deve-se descobrir
a diferença de fusos entre essas duas
localidades, aplicando a seguinte regra:
●GMT + com GMT + ==> SUBTRAIA
(menos)
●GMT – com GMT – ==> SUBTRAIA
(menos)
●GMT + com GMT – ==> SOME (mais)Ou seja, localidades dentro de
um mesmo hemisfério, subtrai-
se.

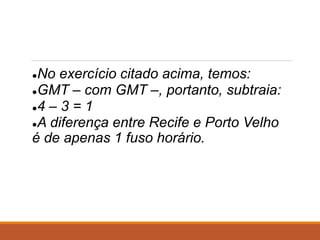

58. ●No exercício citado acima, temos:
●GMT – com GMT –, portanto, subtraia:
●4 – 3 = 1
●A diferença entre Recife e Porto Velho
é de apenas 1 fuso horário.

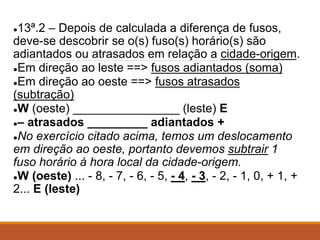

59. ●13ª.2 – Depois de calculada a diferença de fusos,
deve-se descobrir se o(s) fuso(s) horário(s) são
adiantados ou atrasados em relação a cidade-origem.
●Em direção ao leste ==> fusos adiantados (soma)
●Em direção ao oeste ==> fusos atrasados
(subtração)
●W (oeste) ________________ (leste) E
●– atrasados _________ adiantados +
●No exercício citado acima, temos um deslocamento
em direção ao oeste, portanto devemos subtrair 1
fuso horário à hora local da cidade-origem.
●W (oeste) ... - 8, - 7, - 6, - 5, - 4, - 3, - 2, - 1, 0, + 1, +
2... E (leste)

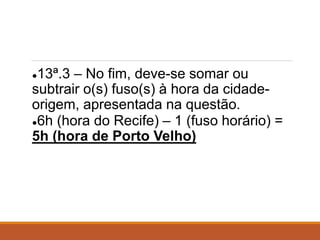

60. ●13ª.3 – No fim, deve-se somar ou
subtrair o(s) fuso(s) à hora da cidade-
origem, apresentada na questão.
●6h (hora do Recife) – 1 (fuso horário) =
5h (hora de Porto Velho)

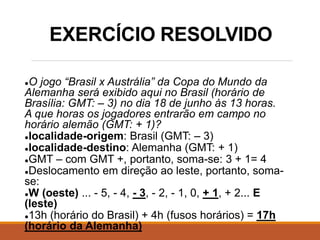

61. EXERCÍCIO RESOLVIDO
●O jogo “Brasil x Austrália” da Copa do Mundo da
Alemanha será exibido aqui no Brasil (horário de
Brasília: GMT: – 3) no dia 18 de junho às 13 horas.
A que horas os jogadores entrarão em campo no
horário alemão (GMT: + 1)?
●localidade-origem: Brasil (GMT: – 3)
●localidade-destino: Alemanha (GMT: + 1)
●GMT – com GMT +, portanto, soma-se: 3 + 1= 4
●Deslocamento em direção ao leste, portanto, soma-
se:
●W (oeste) ... - 5, - 4, - 3, - 2, - 1, 0, + 1, + 2... E
(leste)
●13h (horário do Brasil) + 4h (fusos horários) = 17h
(horário da Alemanha)

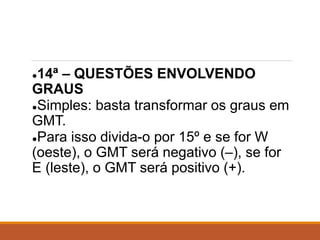

62. ●14ª – QUESTÕES ENVOLVENDO
GRAUS
●Simples: basta transformar os graus em
GMT.
●Para isso divida-o por 15º e se for W
(oeste), o GMT será negativo (–), se for
E (leste), o GMT será positivo (+).

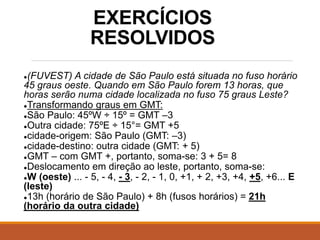

63. EXERCÍCIOS
RESOLVIDOS
●(FUVEST) A cidade de São Paulo está situada no fuso horário
45 graus oeste. Quando em São Paulo forem 13 horas, que
horas serão numa cidade localizada no fuso 75 graus Leste?
●Transformando graus em GMT:
●São Paulo: 45ºW ÷ 15º = GMT –3
●Outra cidade: 75ºE ÷ 15°= GMT +5
●cidade-origem: São Paulo (GMT: –3)
●cidade-destino: outra cidade (GMT: + 5)
●GMT – com GMT +, portanto, soma-se: 3 + 5= 8
●Deslocamento em direção ao leste, portanto, soma-se:
●W (oeste) ... - 5, - 4, - 3, - 2, - 1, 0, +1, + 2, +3, +4, +5, +6... E
(leste)
●13h (horário de São Paulo) + 8h (fusos horários) = 21h
(horário da outra cidade)

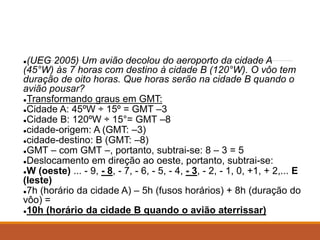

64. ●(UEG 2005) Um avião decolou do aeroporto da cidade A
(45°W) às 7 horas com destino à cidade B (120°W). O vôo tem
duração de oito horas. Que horas serão na cidade B quando o
avião pousar?
●Transformando graus em GMT:
●Cidade A: 45ºW ÷ 15º = GMT –3
●Cidade B: 120ºW ÷ 15°= GMT –8
●cidade-origem: A (GMT: –3)
●cidade-destino: B (GMT: –8)
●GMT – com GMT –, portanto, subtrai-se: 8 – 3 = 5
●Deslocamento em direção ao oeste, portanto, subtrai-se:
●W (oeste) ... - 9, - 8, - 7, - 6, - 5, - 4, - 3, - 2, - 1, 0, +1, + 2,... E
(leste)
●7h (horário da cidade A) – 5h (fusos horários) + 8h (duração do
vôo) =
●10h (horário da cidade B quando o avião aterrissar)

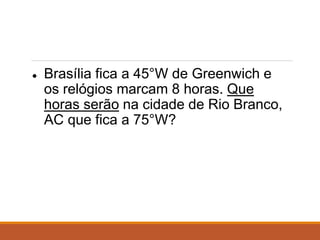

65. ● Brasília fica a 45°W de Greenwich e
os relógios marcam 8 horas. Que
horas serão na cidade de Rio Branco,
AC que fica a 75°W?

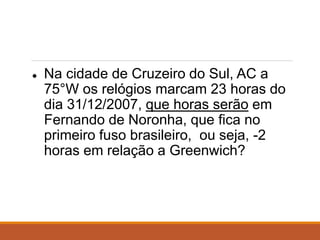

66. ● Na cidade de Cruzeiro do Sul, AC a
75°W os relógios marcam 23 horas do
dia 31/12/2007, que horas serão em
Fernando de Noronha, que fica no
primeiro fuso brasileiro, ou seja, -2
horas em relação a Greenwich?

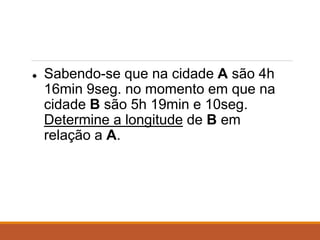

67. ● Sabendo-se que na cidade A são 4h
16min 9seg. no momento em que na
cidade B são 5h 19min e 10seg.
Determine a longitude de B em
relação a A.

68. ● Suponha que em uma cidade A,
localizada a 120°L de Greenwich, os
relógios marquem 11:00 h. Que horas
serão noutra cidade B, localizada a
75°L de Greenwich?

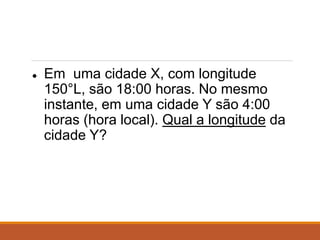

69. ● Em uma cidade X, com longitude
150°L, são 18:00 horas. No mesmo
instante, em uma cidade Y são 4:00
horas (hora local). Qual a longitude da
cidade Y?

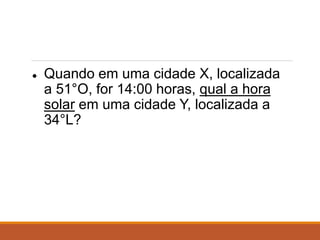

70. ● Quando em uma cidade X, localizada
a 51°O, for 14:00 horas, qual a hora
solar em uma cidade Y, localizada a
34°L?

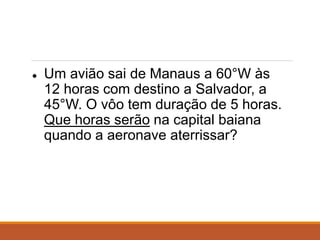

71. ● Um avião sai de Manaus a 60°W às
12 horas com destino a Salvador, a
45°W. O vôo tem duração de 5 horas.
Que horas serão na capital baiana
quando a aeronave aterrissar?

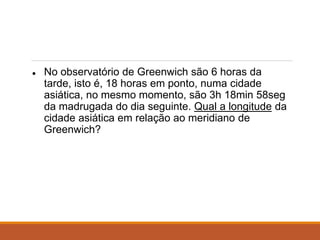

72. ● No observatório de Greenwich são 6 horas da
tarde, isto é, 18 horas em ponto, numa cidade
asiática, no mesmo momento, são 3h 18min 58seg
da madrugada do dia seguinte. Qual a longitude da
cidade asiática em relação ao meridiano de
Greenwich?

73. Observe o mapa a seguir e responda à questão
adiante.
Desconsiderando horários de verão locais, as
coordenadas geográficas do mapa permitem,
também, deduzir que uma competição esportiva que
ocorra em Sydney, às 16 horas, é assistida através
da TV, ao vivo, em Nova York, à(s)
a) 7 horas.
b) 8 horas.
c) 2 horas.
d) 1 hora.
e) meia-noite

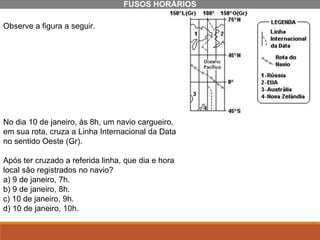

74. Observe a figura a seguir.
No dia 10 de janeiro, às 8h, um navio cargueiro,
em sua rota, cruza a Linha Internacional da Data
no sentido Oeste (Gr).
Após ter cruzado a referida linha, que dia e hora
local são registrados no navio?
a) 9 de janeiro, 7h.
b) 9 de janeiro, 8h.
c) 10 de janeiro, 9h.
d) 10 de janeiro, 10h.
FUSOS HORÁRIOS

75. ESCALA CARTOGRÁFICA

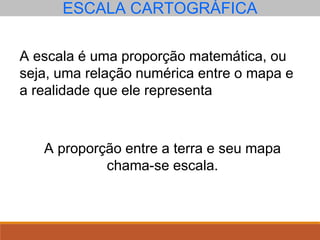

76. ESCALA CARTOGRÁFICA
A escala é uma proporção matemática, ou
seja, uma relação numérica entre o mapa e
a realidade que ele representa
A proporção entre a terra e seu mapa
chama-se escala.

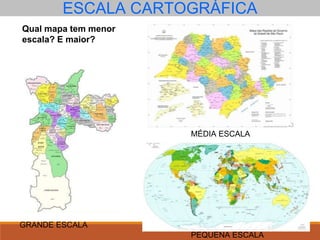

77. Qual mapa tem menor
escala? E maior?
GRANDE ESCALA
MÉDIA ESCALA
PEQUENA ESCALA
ESCALA CARTOGRÁFICA

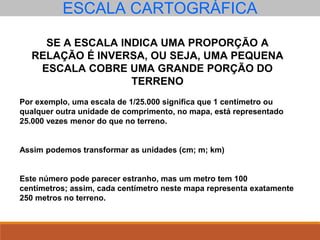

78. ESCALA CARTOGRÁFICA
SE A ESCALA INDICA UMA PROPORÇÃO A
RELAÇÃO É INVERSA, OU SEJA, UMA PEQUENA
ESCALA COBRE UMA GRANDE PORÇÃO DO
TERRENO
Por exemplo, uma escala de 1/25.000 significa que 1 centímetro ou
qualquer outra unidade de comprimento, no mapa, está representado
25.000 vezes menor do que no terreno.
Assim podemos transformar as unidades (cm; m; km)
Este número pode parecer estranho, mas um metro tem 100
centímetros; assim, cada centímetro neste mapa representa exatamente
250 metros no terreno.

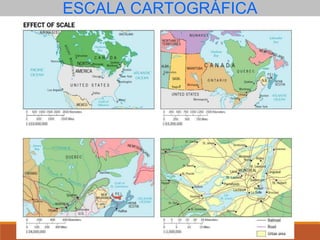

79. ESCALA CARTOGRÁFICA

80. ESCALA CARTOGRÁFICA

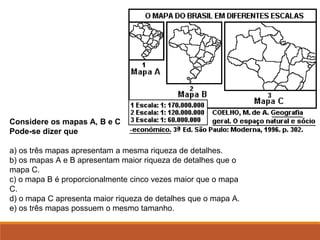

81. Considere os mapas A, B e C
Pode-se dizer que
a) os três mapas apresentam a mesma riqueza de detalhes.
b) os mapas A e B apresentam maior riqueza de detalhes que o
mapa C.
c) o mapa B é proporcionalmente cinco vezes maior que o mapa
C.
d) o mapa C apresenta maior riqueza de detalhes que o mapa A.
e) os três mapas possuem o mesmo tamanho.

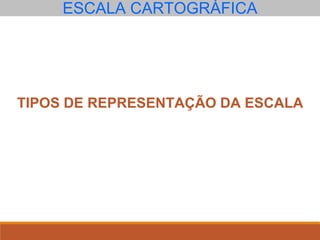

82. ESCALA CARTOGRÁFICA
TIPOS DE REPRESENTAÇÃO DA ESCALA

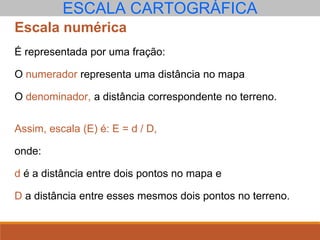

83. ESCALA CARTOGRÁFICA
Escala numérica
É representada por uma fração:
O numerador representa uma distância no mapa
O denominador, a distância correspondente no terreno.
Assim, escala (E) é: E = d / D,
onde:
d é a distância entre dois pontos no mapa e
D a distância entre esses mesmos dois pontos no terreno.

84. ESCALA CARTOGRÁFICA
EXEMPLO
Uma escala 1/100.000
Qualquer medida linear no mapa (d) é, no terreno (D),
100.000 vezes maior.
A escala numérica pode ser representada por qualquer uma
das seguintes formas (grafia):
1:100.000
ou
1/100.000.

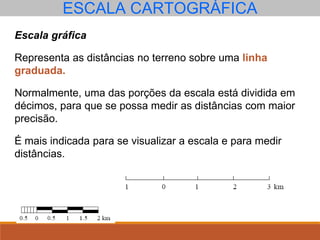

85. ESCALA CARTOGRÁFICA
Escala gráfica
Representa as distâncias no terreno sobre uma linha
graduada.
Normalmente, uma das porções da escala está dividida em
décimos, para que se possa medir as distâncias com maior
precisão.
É mais indicada para se visualizar a escala e para medir
distâncias.

86. EXEMPLO

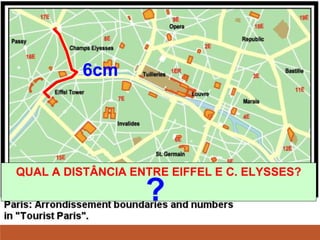

87. QUAL A DISTÂNCIA ENTRE EIFFEL E C. ELYSSES?
?
6cm

88. QUAL A DISTÂNCIA ENTRE EIFFEL E C. ELYSSES?
4800m ou 4.8 Km
6cm
1cm

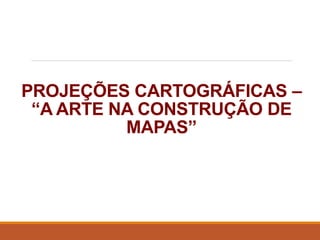

89. PROJEÇÕES CARTOGRÁFICAS –
“A ARTE NA CONSTRUÇÃO DE
MAPAS”

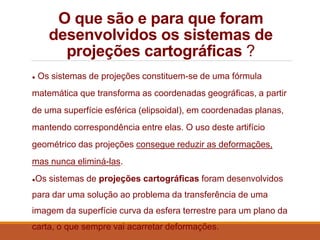

90. O que são e para que foram
desenvolvidos os sistemas de
projeções cartográficas ?
● Os sistemas de projeções constituem-se de uma fórmula
matemática que transforma as coordenadas geográficas, a partir
de uma superfície esférica (elipsoidal), em coordenadas planas,
mantendo correspondência entre elas. O uso deste artifício
geométrico das projeções consegue reduzir as deformações,
mas nunca eliminá-las.
●Os sistemas de projeções cartográficas foram desenvolvidos
para dar uma solução ao problema da transferência de uma
imagem da superfície curva da esfera terrestre para um plano da
carta, o que sempre vai acarretar deformações.

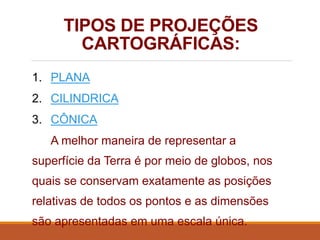

91. TIPOS DE PROJEÇÕES
CARTOGRÁFICAS:
1. PLANA
2. CILINDRICA
3. CÔNICA
A melhor maneira de representar a
superfície da Terra é por meio de globos, nos
quais se conservam exatamente as posições
relativas de todos os pontos e as dimensões
são apresentadas em uma escala única.

92. 1 - PROJEÇÃO PLANA, POLAR OU AZIMUTAL
PROJEÇÃO PLANA
● As projeções azimutais (planas ou polares) são
executadas a partir de um plano tangente sobre a esfera
terrestre; o ponto de tangência se torna o centro dessa
representação cartográfica.
● As áreas próximas a esse ponto de tangência apresentam
pequenas deformações; entretanto, as mais distantes são
muito distorcidas.
● As projeções azimutais são as mais usadas
geopoliticamente, pois podem realçar o "status" de um país
em relação aos demais da Terra.
● Os agentes da globalização, como os bancos
internacionais e as transnacionais, dão preferência à
projeção azimutal, colocando evidentemente o ponto de
tangência em suas sedes, nos países centrais.

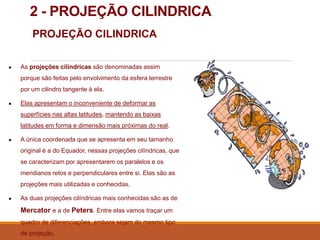

93. 2 - PROJEÇÃO CILINDRICA
PROJEÇÃO CILINDRICA
● As projeções cilíndricas são denominadas assim
porque são feitas pelo envolvimento da esfera terrestre
por um cilindro tangente à ela.
● Elas apresentam o inconveniente de deformar as
superfícies nas altas latitudes, mantendo as baixas
latitudes em forma e dimensão mais próximas do real.
● A única coordenada que se apresenta em seu tamanho
original é a do Equador, nessas projeções cilíndricas, que
se caracterizam por apresentarem os paralelos e os
meridianos retos e perpendiculares entre si. Elas são as
projeções mais utilizadas e conhecidas.
● As duas projeções cilíndricas mais conhecidas são as de
Mercator e a de Peters. Entre elas vamos traçar um
quadro de diferenciações, embora sejam do mesmo tipo
de projeção.

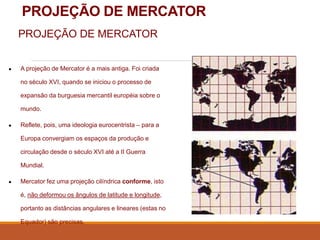

94. PROJEÇÃO DE MERCATOR
PROJEÇÃO DE MERCATOR
● A projeção de Mercator é a mais antiga. Foi criada
no século XVI, quando se iniciou o processo de
expansão da burguesia mercantil européia sobre o
mundo.
● Reflete, pois, uma ideologia eurocentrista – para a
Europa convergiam os espaços da produção e
circulação desde o século XVI até a II Guerra
Mundial.
● Mercator fez uma projeção cilíndrica conforme, isto
é, não deformou os ângulos de latitude e longitude,
portanto as distâncias angulares e lineares (estas no
Equador) são precisas.

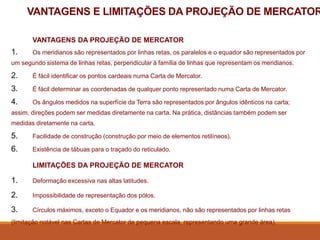

95. VANTAGENS E LIMITAÇÕES DA PROJEÇÃO DE MERCATOR
VANTAGENS DA PROJEÇÃO DE MERCATOR
1. Os meridianos são representados por linhas retas, os paralelos e o equador são representados por
um segundo sistema de linhas retas, perpendicular à família de linhas que representam os meridianos.
2. É fácil identificar os pontos cardeais numa Carta de Mercator.
3. É fácil determinar as coordenadas de qualquer ponto representado numa Carta de Mercator.
4. Os ângulos medidos na superfície da Terra são representados por ângulos idênticos na carta;
assim, direções podem ser medidas diretamente na carta. Na prática, distâncias também podem ser
medidas diretamente na carta.
5. Facilidade de construção (construção por meio de elementos retilíneos).
6. Existência de tábuas para o traçado do reticulado.
LIMITAÇÕES DA PROJEÇÃO DE MERCATOR
1. Deformação excessiva nas altas latitudes.
2. Impossibilidade de representação dos pólos.
3. Círculos máximos, exceto o Equador e os meridianos, não são representados por linhas retas
(limitação notável nas Cartas de Mercator de pequena escala, representando uma grande área).

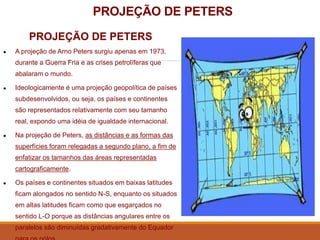

96. PROJEÇÃO DE PETERS
PROJEÇÃO DE PETERS
● A projeção de Arno Peters surgiu apenas em 1973,
durante a Guerra Fria e as crises petrolíferas que
abalaram o mundo.
● Ideologicamente é uma projeção geopolítica de países
subdesenvolvidos, ou seja, os países e continentes
são representados relativamente com seu tamanho
real, expondo uma idéia de igualdade internacional.
● Na projeção de Peters, as distâncias e as formas das
superfícies foram relegadas a segundo plano, a fim de
enfatizar os tamanhos das áreas representadas
cartograficamente.
● Os países e continentes situados em baixas latitudes
ficam alongados no sentido N-S, enquanto os situados
em altas latitudes ficam como que esgarçados no
sentido L-O porque as distâncias angulares entre os
paralelos são diminuídas gradativamente do Equador

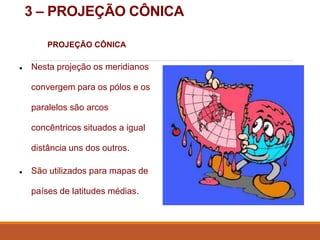

97. 3 – PROJEÇÃO CÔNICA
PROJEÇÃO CÔNICA
● Nesta projeção os meridianos
convergem para os pólos e os
paralelos são arcos
concêntricos situados a igual
distância uns dos outros.
● São utilizados para mapas de
países de latitudes médias.

98. Propriedades geométricas
que caracterizam as
projeções cartográficas
Os tipos de propriedades geométricas que caracterizam as projeções
cartográficas, em suas relações entre a esfera (Terra) e um plano, que
o mapa, são:
a) Conformes
b) Equivalentes
c) Afiláticas

99. PROJEÇÕES CONFORMES
● Os ângulos são mantidos
idênticos (na esfera e no
plano) e as áreas são
deformadas.
● As formas terrestres
representadas sem
deformações.
● Um exemplo é a projeção de
Mercator.

100. PROJEÇÕES EQUIVALENTES
● Nas projeções equivalentes
as áreas apresentam-se
idênticas e os ângulos
deformados.
● Um exemplo é a projeção de
Peters.

101. PROJEÇÕES AFILÁTICAS
● Nas projeções afiláticas as
áreas e os ângulos
apresentam-se deformados.
● Um exemplo é a projeção
gnomônica, bastante utilizada
na navegação náutica.

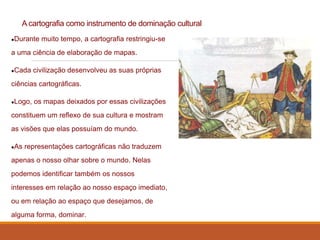

102. A cartografia como instrumento de dominação cultural
●Durante muito tempo, a cartografia restringiu-se
a uma ciência de elaboração de mapas.
●Cada civilização desenvolveu as suas próprias
ciências cartográficas.
●Logo, os mapas deixados por essas civilizações
constituem um reflexo de sua cultura e mostram
as visões que elas possuíam do mundo.
●As representações cartográficas não traduzem
apenas o nosso olhar sobre o mundo. Nelas
podemos identificar também os nossos
interesses em relação ao nosso espaço imediato,
ou em relação ao espaço que desejamos, de
alguma forma, dominar.

103. VOCÊ CONHECE OUTRAS FORMAS DE REPRESENTAR O MUNDO?
Diferentes olhares sobre o mundo no tempo
●O desenvolvimento da cartografia pode ser associado tanto ao desenvolvimento tecnológico
quanto ao conhecimento do espaço.
●As influências religiosas, culturais, econômicas, sociais, etc, podem ser claramente analisadas
nos mapas e cartas geográficas que foram desenvolvidos ao longo dos anos.

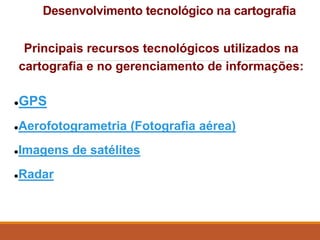

104. Desenvolvimento tecnológico na cartografia
Principais recursos tecnológicos utilizados na
cartografia e no gerenciamento de informações:
●GPS
●Aerofotogrametria (Fotografia aérea)
●Imagens de satélites
●Radar

105. GPS
● Sistema de Posicionamento
Global, que utiliza sinais
emitidos por satélites, cujas
aplicações são amplamente
utilizadas nos transportes
marítimos, terrestres e
aéreos.
● Tecnologia utilizada por
operadoras de celulares e
firmas de seguros de

106. Aerofotogrametria
(Fotografia aérea)● Fotografia obtida através de sensores acoplados nas aeronaves.
● Constitui-se como um instrumento de representação da realidade acessível ao
público com menos qualificações técnicas.
SCANNER E SENSOR FOTOGRÁFICO

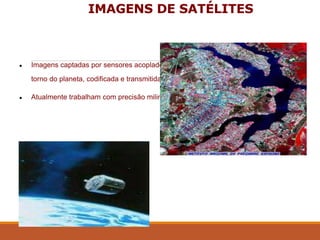

107. IMAGENS DE SATÉLITES
● Imagens captadas por sensores acoplados aos satélites artificiais que orbitam em
torno do planeta, codificada e transmitida para uma estação rastreadora na terra.
● Atualmente trabalham com precisão milimétrica.
