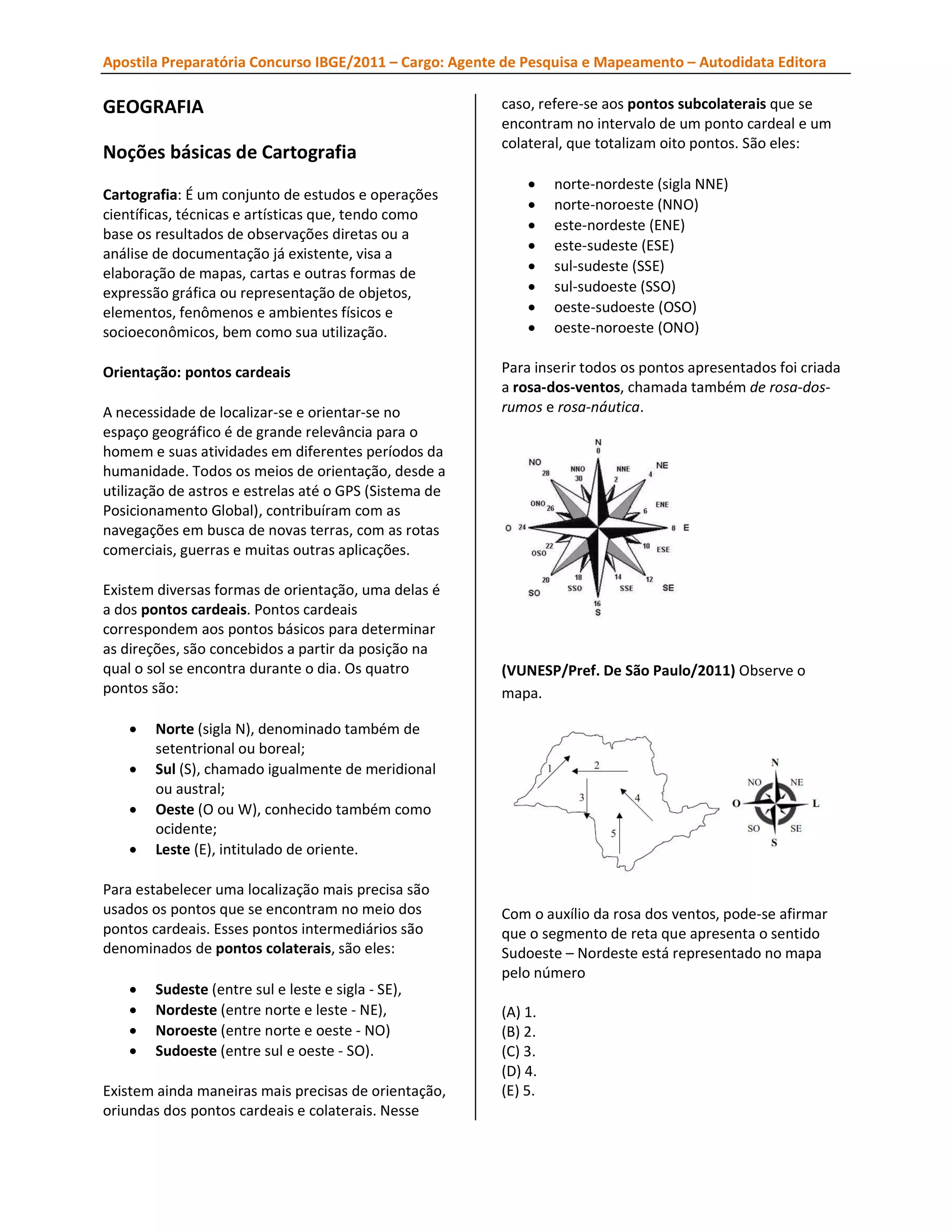

Apostila Preparatória Concurso IBGE/2011 – Cargo: Agente de Pesquisa e Mapeamento – Autodidata Editora

GEOGRAFIA
Noções básicas de Cartografia
Cartografia: É um conjunto de estudos e operações
científicas, técnicas e artísticas que, tendo como
base os resultados de observações diretas ou a
análise de documentação já existente, visa a
elaboração de mapas, cartas e outras formas de
expressão gráfica ou representação de objetos,
elementos, fenômenos e ambientes físicos e
socioeconômicos, bem como sua utilização.
Orientação: pontos cardeais
A necessidade de localizar-se e orientar-se no
se
espaço geográfico é de grande relevância para o
homem e suas atividades em diferentes períodos da
humanidade. Todos os meios de orientação, desde a
utilização de astros e estrelas até o GPS (Sistema de
Posicionamento Global), contribuíram com as
navegações em busca de novas terras, com as rotas
as,
comerciais, guerras e muitas outras aplicações.
Existem diversas formas de orientação, uma delas é
a dos pontos cardeais. Pontos cardeais
correspondem aos pontos básicos para determinar
as direções, são concebidos a partir da posição na
qual o sol se encontra durante o dia. Os quatro
al
pontos são:
•
•
•
•

•
•
•
•
•
•
•
•

norte-nordeste (sigla NNE)
ste
norte-noroeste (NNO)
este-nordeste (ENE)
este-sudeste (ESE)
sul-sudeste (SSE)
sul-sudoeste (SSO)
oeste-sudoeste (OSO)
oeste-noroeste (ONO)

Para inserir todos os pontos apresentados foi criada
a rosa-dos-ventos, chamada também de rosa-dos,
rumos e rosa-náutica.

Paulo/2011)
(VUNESP/Pref. De São Paulo/2011 Observe o
mapa.

Norte (sigla N), denominado também de
setentrional ou boreal;
Sul (S), chamado igualmente de meridional
ou austral;
onhecido
Oeste (O ou W), conhecido também como
ocidente;
Leste (E), intitulado de oriente.

Para estabelecer uma localização mais precisa são
usados os pontos que se encontram no meio dos
pontos cardeais. Esses pontos intermediários são
denominados de pontos colaterais, são eles:
•
•
•
•

caso, refere-se aos pontos subcolaterais que se
encontram no intervalo de um ponto cardeal e um
tram
colateral, que totalizam oito pontos. São eles:

Sudeste (entre sul e leste e sigla - SE),
Nordeste (entre norte e leste - NE),
Noroeste (entre norte e oeste - NO)
Sudoeste (entre sul e oeste - SO).

Existem ainda maneiras mais precisas de orientação,
oriundas dos pontos cardeais e colaterais. Nesse

Com o auxílio da rosa dos ventos, pode afirmar
pode-se
que o segmento de reta que apresenta o sentido
Sudoeste – Nordeste está representado no mapa
pelo número
(A) 1.
(B) 2.
(C) 3.
(D) 4.
(E) 5.

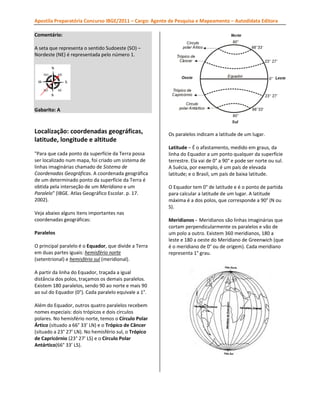

Comentário:
A seta que representa o sentido Sudoeste (SO) –
Nordeste (NE) é representada pelo número 1.

Gabarito: A

Localização: coordenadas geográficas,
latitude, longitude e altitude
"Para que cada ponto da superfície da Terra possa
ser localizado num mapa, foi criado um sistema de
linhas imaginárias chamado de Sistema de
Coordenadas Geográficas. A coordenada geográfica
de um determinado ponto da superfície da Terra é
obtida pela interseção de um Meridiano e um
Paralelo" (IBGE. Atlas Geográfico Escolar. p. 17.
2002).
Veja abaixo alguns itens importantes nas
coordenadas geográficas:
Paralelos
O principal paralelo é o Equador, que divide a Terra
em duas partes iguais: hemisfério norte
(setentrional) e hemisfério sul (meridional).
A partir da linha do Equador, traçada a igual
distância dos polos, traçamos os demais paralelos.
Existem 180 paralelos, sendo 90 ao norte e mais 90
ao sul do Equador (0°). Cada paralelo equivale a 1°.
Além do Equador, outros quatro paralelos recebem
nomes especiais: dois trópicos e dois círculos
polares. No hemisfério norte, temos o Círculo Polar
Ártico (situado a 66° 33’ LN) e o Trópico de Câncer
(situado a 23° 27’ LN). No hemisfério sul, o Trópico
de Capricórnio (23° 27’ LS) e o Círculo Polar
Antártico(66° 33’ LS).

Os paralelos indicam a latitude de um lugar.
Latitude – É o afastamento, medido em graus, da
linha do Equador a um ponto qualquer da superfície
terrestre. Ela vai de 0° a 90° e pode ser norte ou sul.
A Suécia, por exemplo, é um país de elevada
latitude; e o Brasil, um país de baixa latitude.
O Equador tem 0° de latitude e é o ponto de partida
para calcular a latitude de um lugar. A latitude
máxima é a dos polos, que corresponde a 90° (N ou
S).
Meridianos - Meridianos são linhas imaginárias que
cortam perpendicularmente os paralelos e vão de
um polo a outro. Existem 360 meridianos, 180 a
leste e 180 a oeste do Meridiano de Greenwich (que
é o meridiano de 0° ou de origem). Cada meridiano
representa 1° grau.

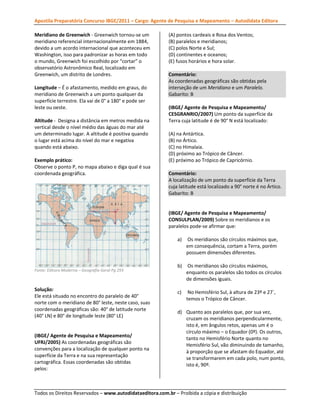

Meridiano de Greenwich - Greenwich tornou-se um
meridiano referencial internacionalmente em 1884,
devido a um acordo internacional que aconteceu em
Washington, isso para padronizar as horas em todo
o mundo, Greenwich foi escolhido por “cortar” o
observatório Astronômico Real, localizado em
Greenwich, um distrito de Londres.
Longitude – É o afastamento, medido em graus, do
meridiano de Greenwich a um ponto qualquer da
superfície terrestre. Ela vai de 0° a 180° e pode ser
leste ou oeste.
Altitude - Designa a distância em metros medida na
vertical desde o nível médio das águas do mar até
um determinado lugar. A altitude é positiva quando
o lugar está acima do nível do mar e negativa
quando está abaixo.
Exemplo prático:
Observe o ponto P, no mapa abaixo e diga qual é sua
coordenada geográfica.

(A) pontos cardeais e Rosa dos Ventos;
(B) paralelos e meridianos;
(C) polos Norte e Sul;
(D) continentes e oceanos;
(E) fusos horários e hora solar.
Comentário:
As coordenadas geográficas são obtidas pela
interseção de um Meridiano e um Paralelo.
Gabarito: B
(IBGE/ Agente de Pesquisa e Mapeamento/
CESGRANRIO/2007) Um ponto da superfície da
Terra cuja latitude é de 90° N está localizado:
(A) na Antártica.
(B) no Ártico.
(C) no Himalaia.
(D) próximo ao Trópico de Câncer.
(E) próximo ao Trópico de Capricórnio.
Comentário:
A localização de um ponto da superfície da Terra
cuja latitude está localizado a 90° norte é no Ártico.
Gabarito: B

CONSULPLAN/2009) Sobre os meridianos e os
paralelos pode-se afirmar que:
a)

Os meridianos são círculos máximos que,
em consequência, cortam a Terra, porém
possuem dimensões diferentes.

b)

Os meridianos são círculos máximos,
enquanto os paralelos são todos os círculos
de dimensões iguais.

c)

No Hemisfério Sul, à altura de 23º e 27`,
temos o Trópico de Câncer.

Fonte: Editora Moderna – Geografia Geral Pg 293

Solução:
Ele está situado no encontro do paralelo de 40°
norte com o meridiano de 80° leste, neste caso, suas
coordenadas geográficas são: 40° de latitude norte
(40° LN) e 80° de longitude leste (80° LE)

UFRJ/2005) As coordenadas geográficas são
convenções para a localização de qualquer ponto na
superfície da Terra e na sua representação
cartográfica. Essas coordenadas são obtidas
pelos:

d) Quanto aos paralelos que, por sua vez,
cruzam os meridianos perpendicularmente,
isto é, em ângulos retos, apenas um é o
círculo máximo – o Equador (0º). Os outros,
tanto no Hemisfério Norte quanto no
Hemisfério Sul, vão diminuindo de tamanho,
à proporção que se afastam do Equador, até
se transformarem em cada polo, num ponto,
isto é, 90º.

Todos os Direitos Reservados – www.autodidataeditora.com.br – Proibida a cópia e distribuição

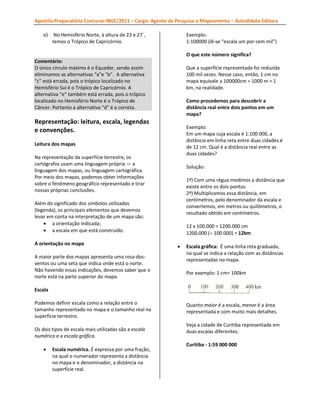

e)

No Hemisfério Norte, à altura de 23 e 27`,
temos o Trópico de Capricórnio.

Exemplo:
1:100000 (lê-se “escala um por cem mil”)
se
mil”
O que este número significa?

Comentário:
O único círculo máximo é o Equador, sendo assim
eliminamos as alternativas “a”e “b”. A alternativa
“c” está errada, pois o trópico localizado no
Hemisfério Sul é o Trópico de Capricórnio. A
.
alternativa “e” também está errada, pois o trópico
localizado no Hemisfério Norte é o Trópico de
Câncer. Portanto a alternativa “d” é a correta.

Que a superfície representada foi reduzida
100 mil vezes. Nesse caso, então, 1 cm no
mapa equivale a 100000cm = 1000 m = 1
km, na realidade.
Como procedemos para descobrir a
distância real entre dois pontos em um
mapa?

Representação: leitura, escala, legendas
e convenções.

Exemplo:
Em um mapa cuja escala é 1:100 000, a
distância em linha reta entre duas cidades é
ncia
de 12 cm. Qual é a distância real entre as
duas cidades?

Leitura dos mapas
Na representação da superfície terrestre, os
cartógrafos usam uma linguagem própria — a
linguagem dos mapas, ou linguagem cartográfica.
s
Por meio dos mapas, podemos obter informações
sobre o fenômeno geográfico representado e tirar
nossas próprias conclusões.

Solução:
)
1º) Com uma régua medimos a distância que
existe entre os dois pontos.
2º) Multiplicamos essa distância, em
)
centímetros, pelo denominador da escala e
convertemos, em metros ou quilômetros, o
resultado obtido em centímetros.

Além do significado dos símbolos utilizados
(legenda), os principais elementos que devemos
levar em conta na interpretação de um mapa são:
• a orientação indicada;
• a escala em que está construído.
A orientação no mapa
A maior parte dos mapas apresenta uma rosa-dosrosa
ventos ou uma seta que indica onde está o norte.
Não havendo essas indicações, devemos saber que o
norte está na parte superior do mapa.

000
12 x 100.000 = 1200.000 cm
1200.000 (÷ 100 000) = 12km
•

Escala gráfica: É uma linha reta graduada,
na qual se indica a relação com as distâncias
representadas no mapa.
Por exemplo: 1 cm= 100km

Escala
Podemos definir escala como a relação entre o
tamanho representado no mapa e o tamanho real na
superfície terrestre.
Os dois tipos de escala mais utilizadas são a escala
s
numérica e a escala gráfica.
•

Escala numérica. É expressa por uma fração,
na qual o numerador representa a distância
no mapa e o denominador, a distância na
superfície real.

Quanto maior é a escala, menor é a área
representada e com muito mais detalhes.
Veja a cidade de Curitiba representada em
duas escalas diferentes:
Curitiba - 1:59 000 000
