O documento descreve o processo de laminação, desde seu histórico até os tipos de laminadores e laminação. Explica que a laminação é uma transformação mecânica que converte chapas grossas em folhas finas através de cilindros, podendo ser feita a quente ou a frio. Também lista defeitos comuns e técnicas de reciclagem dos cilindros usados no processo.

1. PROCESSO DE
LAMINAÇÃO
Beatriz Santos
Bruno Korik
Caio Monteiro
Emerson Gomes
Fábio Mendes

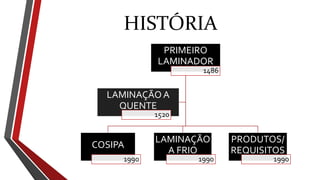

2. HISTÓRIA
PRIMEIRO
LAMINADOR
1486
COSIPA
1990
LAMINAÇÃO
A FRIO
1990
PRODUTOS/
REQUISITOS
1990
LAMINAÇÃO A
QUENTE
1520

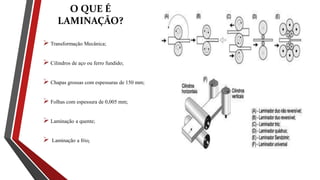

3. O QUE É
LAMINAÇÃO?
 Transformação Mecânica;
 Cilindros de aço ou ferro fundido;
 Chapas grossas com espessuras de 150 mm;
 Folhas com espessura de 0,005 mm;
 Laminação a quente;
 Laminação a frio;

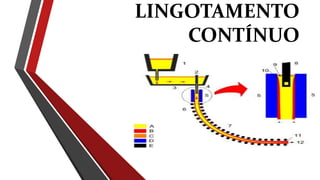

4. LINGOTAMENTO
CONTÍNUO

5. LAMINADORES
Definição

6. a) Laminador Duo
b) Laminador Duo reversível
c) Laminador Trio
d) Laminador Quádruo
e) Laminador Sendzimir
f) Laminador universal

7. TIPOS DE LAMINAÇÃO
LAMINAÇÃO A QUENTE LAMINAÇÃO A FRIO

9. Vantagens do trabalho a quente:
Permite emprego de menor esforço mecânico
para a mesma deformação (máquinas de menor
capacidade comparadas com as do trabalho a
frio);
Promove o refinamento da estrutura do
material, melhorando a tenacidade;
Elimina porosidades;
Deforma profundamente devido a
recristalização.
Desvantagens do trabalho a quente:
Exige ferramental resistente ao calor
ocasionando um aumento de custo;
O material sofre maior oxidação, formando
casca de óxidos;
Não permite a obtenção de dimensões
dentro de tolerâncias estreitas.

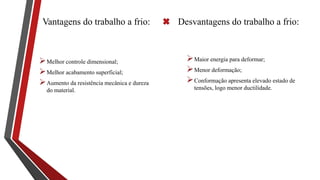

10. Vantagens do trabalho a frio:
Melhor controle dimensional;
Melhor acabamento superficial;
Aumento da resistência mecânica e dureza
do material.
Desvantagens do trabalho a frio:
Maior energia para deformar;
Menor deformação;
Conformação apresenta elevado estado de
tensões, logo menor ductilidade.

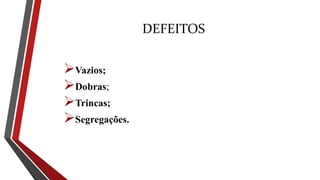

11. DEFEITOS
Vazios;
Dobras;
Trincas;
Segregações.

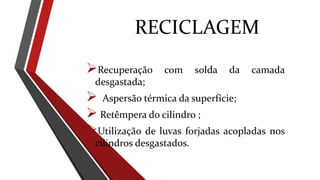

12. RECICLAGEM
Recuperação com solda da camada
desgastada;
 Aspersão térmica da superfície;
 Retêmpera do cilindro ;
Utilização de luvas forjadas acopladas nos
cilindros desgastados.

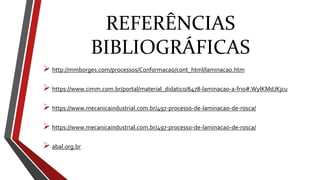

14. REFERÊNCIAS
BIBLIOGRÁFICAS
 http://mmborges.com/processos/Conformacao/cont_html/laminacao.htm
 https://www.cimm.com.br/portal/material_didatico/6478-laminacao-a-frio#.WylKMdJKjcu
 https://www.mecanicaindustrial.com.br/497-processo-de-laminacao-de-rosca/
 https://www.mecanicaindustrial.com.br/497-processo-de-laminacao-de-rosca/
 abal.org.br
