Aula 6 - trat térmico

Tratamentos Térmicos
Profº Villardo

Profº Villardo
Tratamentos Térmicos (TT)
A temperatura à qual o metal é aquecido, o
período de tempo em que ele é mantido àquela
temperatura e a taxa sob a qual ele é resfriado,
todos esses parâmetros influenciam na
estrutura cristalina do metal. Essa estrutura
cristalina, normalmente denominada
microestrutura, determina as propriedades
específicas dos metais. Há vários modos de se
manipular a microestrutura, seja na siderúrgica
ou no procedimento de soldagem. Dentre os
métodos mais comuns de se manipular a
microestrutura estão os tratamentos térmicos.

Profº Villardo

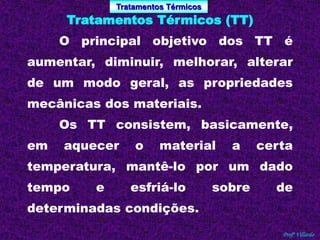

Tratamentos Térmicos (TT)
O principal objetivo dos TT é
aumentar, diminuir, melhorar, alterar
de um modo geral, as propriedades
mecânicas dos materiais.
Os TT consistem, basicamente,
em aquecer o material a certa
temperatura, mantê-lo por um dado
tempo e esfriá-lo sobre de
determinadas condições.

Profº Villardo

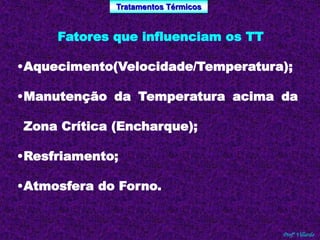

Fatores que influenciam os TT
•Aquecimento(Velocidade/Temperatura);
•Manutenção da Temperatura acima da
Zona Crítica (Encharque);
•Resfriamento;
•Atmosfera do Forno.

Profº Villardo

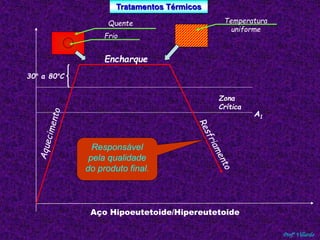

Temperatura
uniforme
Zona
Crítica
A1
Quente
Frio
Encharque
Aço Hipoeutetoide/Hipereutetoide
30° a 80°C
Responsável
pela qualidade
do produto final.

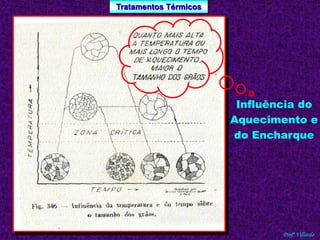

Influência do
Aquecimento e
do Encharque
Profº Villardo

Profº Villardo

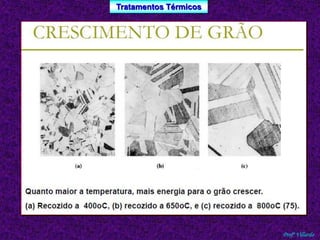

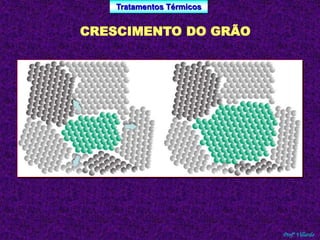

CRESCIMENTO DO GRÃO

Profº Villardo

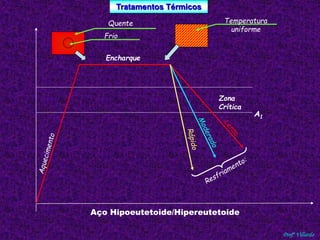

Temperatura
uniforme
Zona
Crítica
A1
Quente
Frio
Encharque
Aço Hipoeutetoide/Hipereutetoide

Profº Villardo
Por que o
resfriamento é
responsável pela
qualidade do produto
final????

Profº Villardo

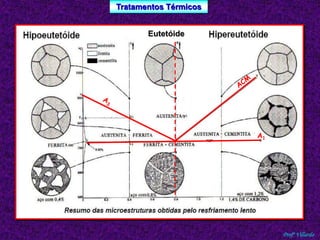

Eutetóide
A1

Profº Villardo
E como isso
acontece???
?

Profº Villardo

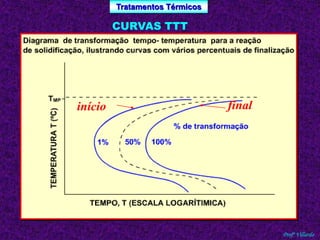

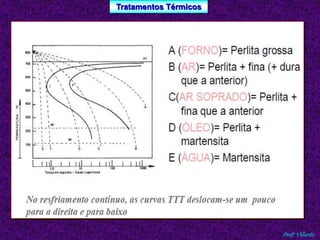

CURVAS TTT
início final

Profº Villardo

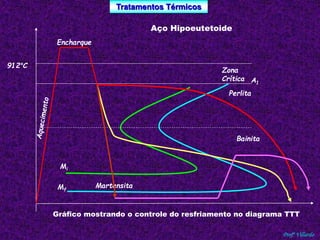

Zona
Crítica A1
Perlita
Bainita
Martensita
Encharque
Gráfico mostrando o controle do resfriamento no diagrama TTT
912°C
Mi
Mf
Aço Hipoeutetoide

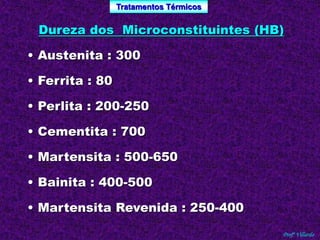

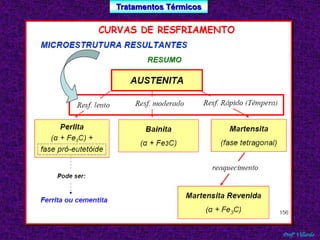

Dureza dos Microconstituintes (HB)
Profº Villardo
• Austenita : 300
• Ferrita : 80
• Perlita : 200-250
• Cementita : 700
• Martensita : 500-650
• Bainita : 400-500
• Martensita Revenida : 250-400

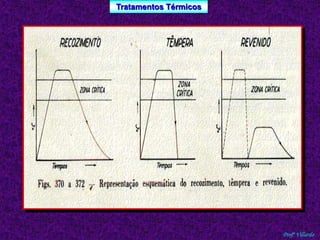

Profº Villardo

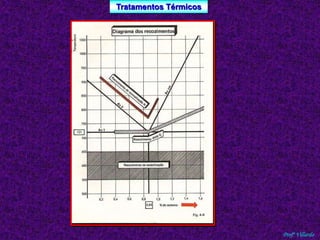

Recozimento
Total ou Pleno
Recozimento
Isotérmico
Normalização
Resfriamento ao ar
Tempera e
Revenido
Resfriamento Lento
(Dentro do forno)

Profº Villardo
Diagrama Fe – Fe
3
C

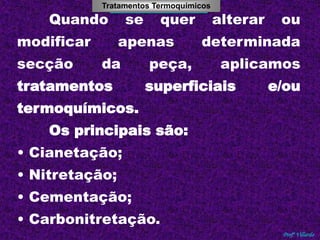

Tratamentos Termoquímicos
Quando se quer alterar ou
modificar apenas determinada
secção da peça, aplicamos
tratamentos superficiais e/ou
Profº Villardo
termoquímicos.
Os principais são:
• Cianetação;
• Nitretação;
• Cementação;
• Carbonitretação.

Profº Villardo

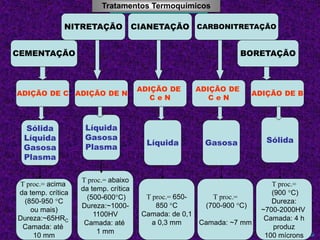

NITRETAÇÃO CIANETAÇÃO CARBONITRETAÇÃO
CEMENTAÇÃO
BORETAÇÃO
ADIÇÃO DE C ADIÇÃO DE N
ADIÇÃO DE
C e N
ADIÇÃO DE
C e N
ADIÇÃO DE B
Sólida
Líquida
Gasosa
Plasma
Líquida
Gasosa
Plasma
Líquida Gasosa
Sólida
T proc.= acima
da temp. crítica
(850-950 C
ou mais)
Dureza:~65HRC
Camada: até
10 mm
T proc.= abaixo
da temp. crítica
(500-600C)
Dureza:~1000-
1100HV
Camada: até
1 mm
T proc.= 650-
850 C
Camada: de 0,1
a 0,3 mm
T proc.=
(700-900 C)
Camada: ~7 mm
T proc.=
(900 C)
Dureza:
~700-2000HV
Camada: 4 h
produz
100 mícrons
Tratamentos Termoquímicos

Profº Villardo
Recozimento
Tratamento aplicado para devolver ao
material, as texturas resultantes de um outro TT
ou Tratamento Mecânico, sofrido anteriormente
pelo material. Seus objetivos são:
• Remover tensões devidas a um tratamento
mecânico a quente ou a frio;
• Diminuir a dureza,
• Diminuir a resistência mecânica;
• Aumentar a ductibilidade;
• Modificar os característicos elétricos e
magnéticos;
• Ajustar o tamanho do grão;

Profº Villardo

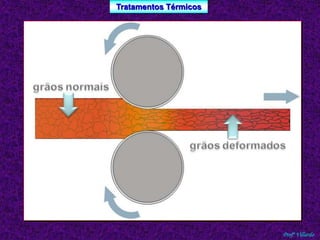

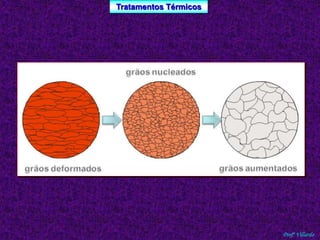

Matéria Prima (Grãos normais)
Grãos deformados (laminação)
Grãos Recristalizados

Profº Villardo

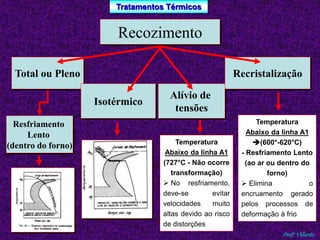

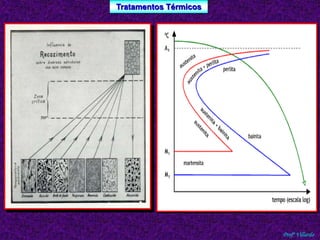

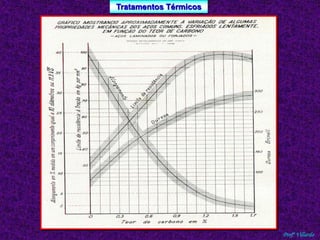

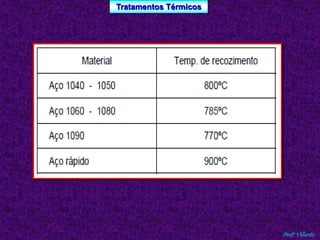

Recozimento
Total ou Pleno
Isotérmico
Alívio de
tensões
Recristalização
Resfriamento
Lento
(dentro do forno)
Temperatura
Abaixo da linha A1
(600°-620°C)
- Resfriamento Lento
(ao ar ou dentro do
forno)
 Elimina o
encruamento gerado
pelos processos de
deformação à frio
Temperatura
Abaixo da linha A1
(727°C - Não ocorre
transformação)
 No resfriamento,
deve-se evitar
velocidades muito
altas devido ao risco
de distorções

Profº Villardo

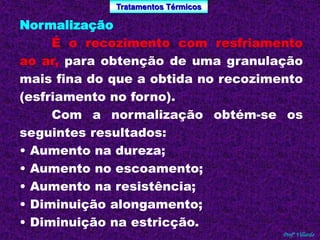

Normalização
É o recozimento com resfriamento
ao ar, para obtenção de uma granulação
mais fina do que a obtida no recozimento
(esfriamento no forno).
Com a normalização obtém-se os
seguintes resultados:
• Aumento na dureza;
• Aumento no escoamento;
• Aumento na resistência;
• Diminuição alongamento;
• Diminuição na estricção.

Profº Villardo

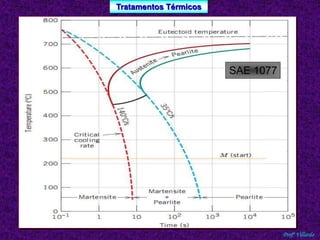

SAE 1077

Profº Villardo

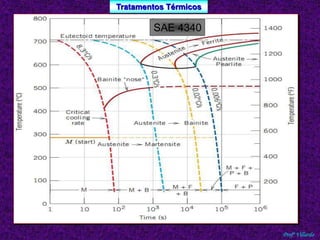

SAE 4340

Profº Villardo

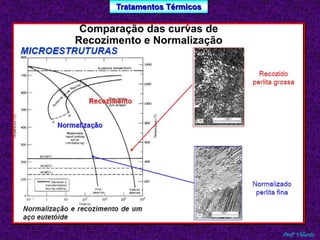

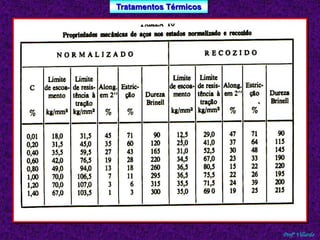

Comparação das curvas de
Recozimento e Normalização

Profº Villardo

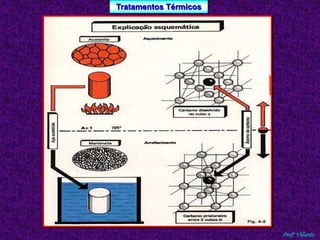

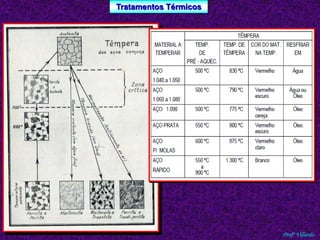

Têmpera
O objetivo fundamental da têmpera é obter
uma estrutura martensítica, que consiste no
aquecimento acima da zona crítica e no
resfriamento rápido. Seu objetivo é, em geral:
Aumentar
• a dureza;
• a resistência à tração,
• compressão e desgaste;
• o limite de escoamento;
Diminuir:
• resiliência;
• alongamento;
• estricção;
• ductibilidade;
• elasticidade;
• densidade, etc.

Profº Villardo

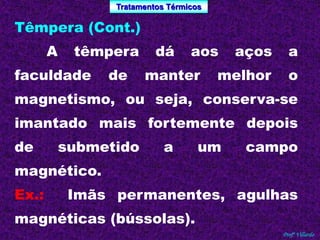

Têmpera (Cont.)
A têmpera dá aos aços a
faculdade de manter melhor o
magnetismo, ou seja, conserva-se
imantado mais fortemente depois
de submetido a um campo
magnético.
Ex.: Imãs permanentes, agulhas
magnéticas (bússolas).

Profº Villardo

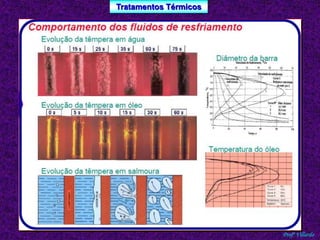

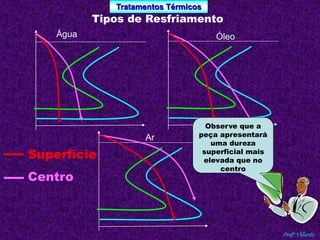

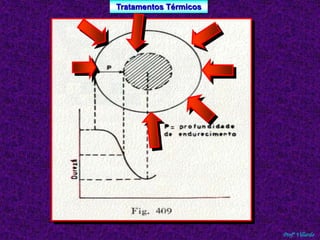

Superfície
Centro

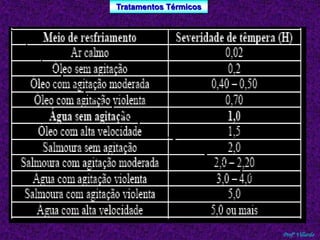

Tipos de Resfriamento
Água
Ar
Óleo
Observe que a
peça apresentará
uma dureza
superficial mais
elevada que no
centro

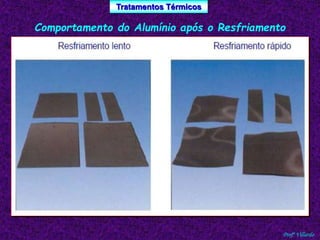

Comportamento do Alumínio após o Resfriamento
Profº Villardo

Profº Villardo

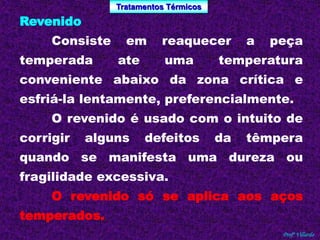

Revenido
Consiste em reaquecer a peça
temperada ate uma temperatura
conveniente abaixo da zona crítica e
esfriá-la lentamente, preferencialmente.
O revenido é usado com o intuito de
corrigir alguns defeitos da têmpera
quando se manifesta uma dureza ou
fragilidade excessiva.
O revenido só se aplica aos aços
temperados.

Profº Villardo

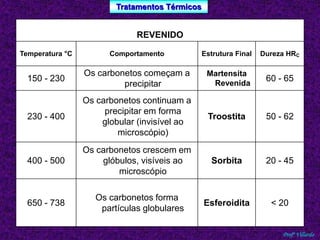

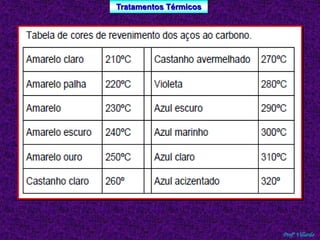

REVENIDO
Temperatura °C Comportamento Estrutura Final Dureza HRC
150 - 230
Os carbonetos começam a
precipitar
Martensita
Revenida
60 - 65
230 - 400
Os carbonetos continuam a
precipitar em forma
globular (invisível ao
microscópio)
Troostita 50 - 62
400 - 500
Os carbonetos crescem em
glóbulos, visíveis ao
microscópio
Sorbita 20 - 45
650 - 738
Os carbonetos forma
partículas globulares
Esferoidita < 20

Profº Villardo

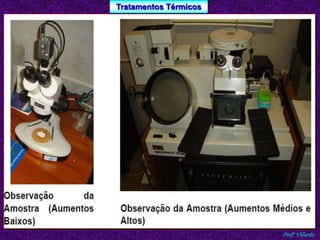

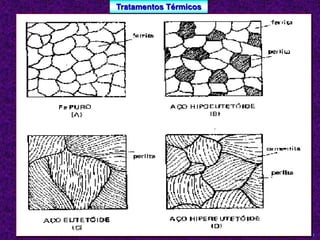

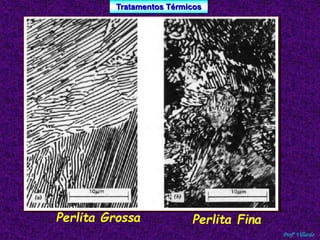

Perlita Grossa Perlita Fina

Profº Villardo

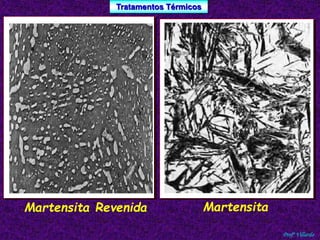

Martensita Revenida Martensita

Profº Villardo

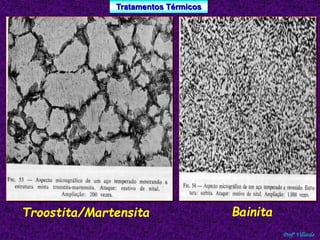

Troostita/Martensita Bainita

Profº Villardo

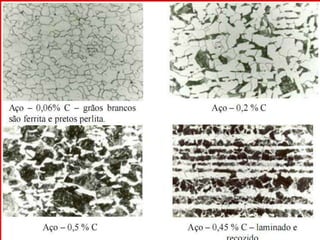

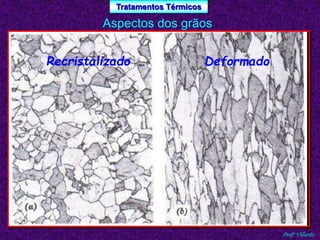

Aspectos dos grãos
Recristalizado Deformado

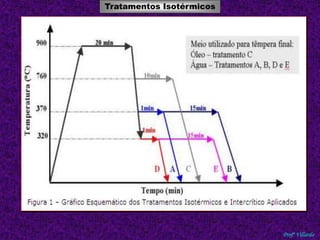

Tratamentos Isotérmicos
Profº Villardo
Objetivo
Quando se deseja obter uma
estrutura bainítica, usam-se alguns
desses tratamentos que substituem,
com vantagens, alguns dos
tratamentos térmicos convencionais.
Os mais usados são:
• Austêmpera
• Martêmpera

Profº Villardo

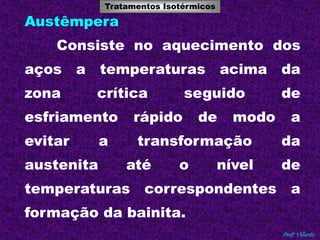

Austêmpera
Consiste no aquecimento dos
aços a temperaturas acima da
zona crítica seguido de
esfriamento rápido de modo a
evitar a transformação da
austenita até o nível de
temperaturas correspondentes a
formação da bainita.

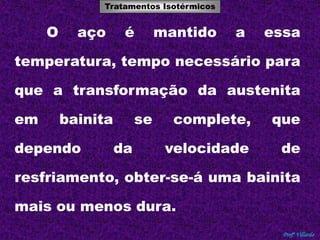

O aço é mantido a essa
temperatura, tempo necessário para
que a transformação da austenita
em bainita se complete, que
dependo da velocidade de
resfriamento, obter-se-á uma bainita
Profº Villardo
mais ou menos dura.

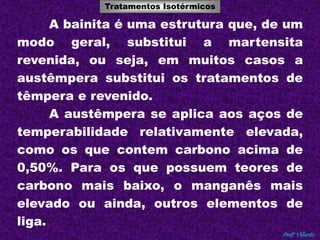

A bainita é uma estrutura que, de um
modo geral, substitui a martensita
revenida, ou seja, em muitos casos a
austêmpera substitui os tratamentos de
Profº Villardo
têmpera e revenido.
A austêmpera se aplica aos aços de
temperabilidade relativamente elevada,
como os que contem carbono acima de
0,50%. Para os que possuem teores de
carbono mais baixo, o manganês mais
elevado ou ainda, outros elementos de
liga.

A austêmpera não é indicada às
peças com espessuras superiores a
5mm se forem de aço carbono, se
forem ligas admite-se até 25mm.
Isto se deve ao fato da austêmpera
provocar alterações nas curvas de
resfriamento, não apresentando
bons resultados em peças de
Profº Villardo
grandes dimensões.

Profº Villardo

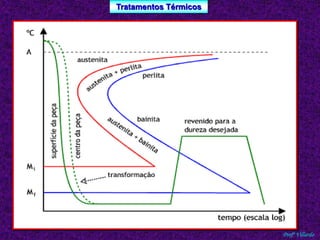

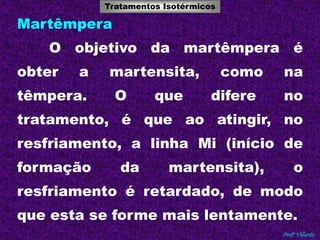

Martêmpera
O objetivo da martêmpera é
obter a martensita, como na
têmpera. O que difere no
tratamento, é que ao atingir, no
resfriamento, a linha Mi (início de
formação da martensita), o
resfriamento é retardado, de modo
que esta se forme mais lentamente.

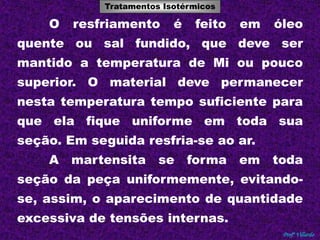

O resfriamento é feito em óleo
quente ou sal fundido, que deve ser
mantido a temperatura de Mi ou pouco
superior. O material deve permanecer
nesta temperatura tempo suficiente para
que ela fique uniforme em toda sua
Profº Villardo
seção. Em seguida resfria-se ao ar.
A martensita se forma em toda
seção da peça uniformemente, evitando-se,
assim, o aparecimento de quantidade
excessiva de tensões internas.

Em seguida procede-se o revenido
Profº Villardo
como na têmpera comum.
Os aços-liga são os mais indicados
para esse tratamento. A seção da peça é
uma variável importante a ser
considerado.
As propriedades de um aço
martemperado e revenido são idênticas a
de um aço temperado e revenido.
A martêmpera e a austêmpera
também são aplicados aos ferros
fundidos cinzentos.

Profº Villardo

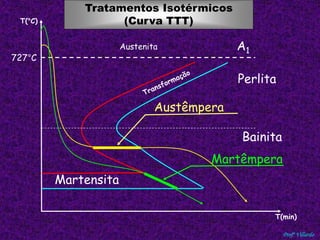

A1
T(°C) (Curva TTT)
727°C
Perlita
Bainita
Martensita
Austêmpera
Martêmpera
Austenita
T(min)

Profº Villardo

Profº Villardo

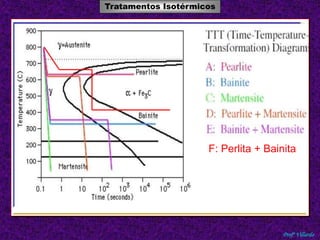

F: Perlita + Bainita

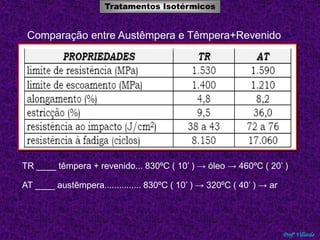

Comparação entre Austêmpera e Têmpera+Revenido
TR ____ têmpera + revenido... 830ºC ( 10’ ) → óleo → 460ºC ( 20’ )
Profº Villardo
AT ____ austêmpera............... 830ºC ( 10’ ) → 320ºC ( 40’ ) → ar

Profº Villardo

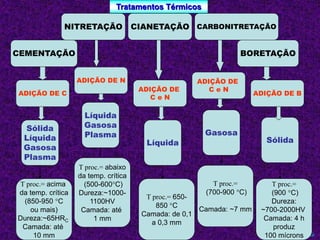

NITRETAÇÃO CIANETAÇÃO CARBONITRETAÇÃO
CEMENTAÇÃO
BORETAÇÃO
ADIÇÃO DE C
ADIÇÃO DE N
ADIÇÃO DE
C e N
ADIÇÃO DE
C e N
ADIÇÃO DE B
Sólida
Líquida
Gasosa
Plasma
Líquida
Gasosa
Plasma
Líquida
Gasosa
Sólida
T proc.= acima
da temp. crítica
(850-950 C
ou mais)
Dureza:~65HRC
Camada: até
10 mm
T proc.= abaixo
da temp. crítica
(500-600C)
Dureza:~1000-
1100HV
Camada: até
1 mm
T proc.= 650-
850 C
Camada: de 0,1
a 0,3 mm
T proc.=
(700-900 C)
Camada: ~7 mm
T proc.=
(900 C)
Dureza:
~700-2000HV
Camada: 4 h
produz
100 mícrons

Profº Villardo

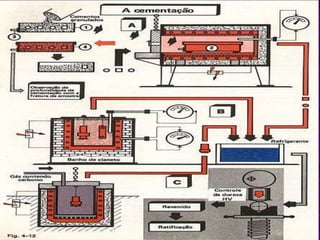

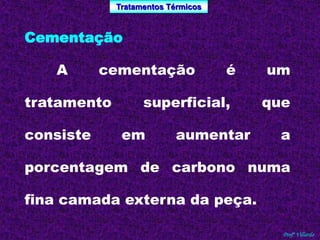

Cementação
A cementação é um
tratamento superficial, que
consiste em aumentar a
porcentagem de carbono numa
fina camada externa da peça.

Profº Villardo

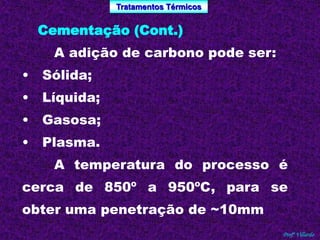

Cementação (Cont.)
A adição de carbono pode ser:
• Sólida;
• Líquida;
• Gasosa;
• Plasma.
A temperatura do processo é
cerca de 850º a 950ºC, para se
obter uma penetração de ~10mm

Profº Villardo

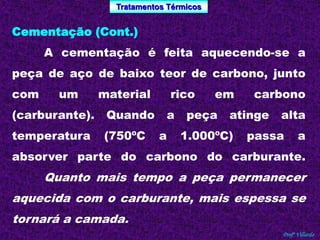

Cementação (Cont.)
A cementação é feita aquecendo-se a
peça de aço de baixo teor de carbono, junto
com um material rico em carbono
(carburante). Quando a peça atinge alta
temperatura (750ºC a 1.000ºC) passa a
absorver parte do carbono do carburante.
Quanto mais tempo a peça permanecer
aquecida com o carburante, mais espessa se
tornará a camada.

Profº Villardo

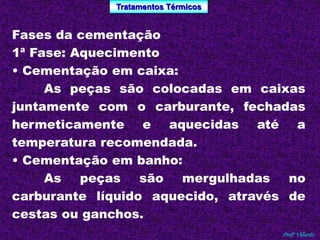

Fases da cementação
1ª Fase: Aquecimento
• Cementação em caixa:
As peças são colocadas em caixas
juntamente com o carburante, fechadas
hermeticamente e aquecidas até a
temperatura recomendada.
• Cementação em banho:
As peças são mergulhadas no
carburante líquido aquecido, através de
cestas ou ganchos.

Profº Villardo

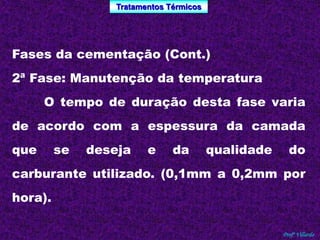

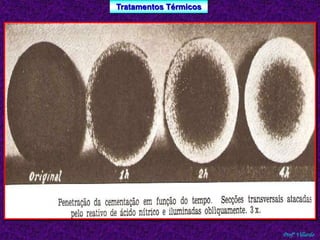

Fases da cementação (Cont.)
2ª Fase: Manutenção da temperatura
O tempo de duração desta fase varia
de acordo com a espessura da camada
que se deseja e da qualidade do
carburante utilizado. (0,1mm a 0,2mm por
hora).

Profº Villardo

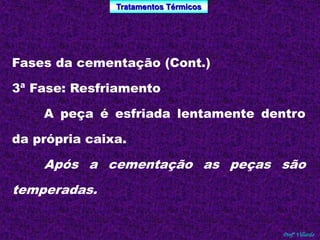

Fases da cementação (Cont.)
3ª Fase: Resfriamento
A peça é esfriada lentamente dentro
da própria caixa.
Após a cementação as peças são
temperadas.

Profº Villardo

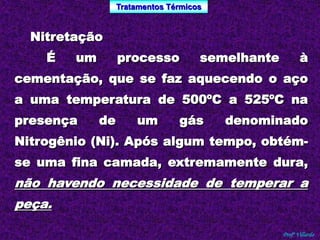

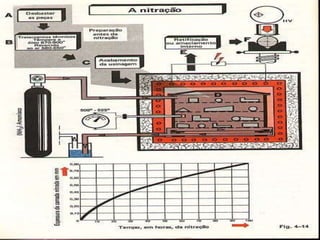

Nitretação
É um processo semelhante à
cementação, que se faz aquecendo o aço
a uma temperatura de 500ºC a 525ºC na
presença de um gás denominado
Nitrogênio (Ni). Após algum tempo, obtém-se
uma fina camada, extremamente dura,
não havendo necessidade de temperar a
peça.

Profº Villardo

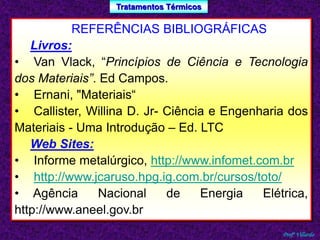

REFERÊNCIAS BIBLIOGRÁFICAS
Livros:
• Van Vlack, “Princípios de Ciência e Tecnologia
dos Materiais”. Ed Campos.
• Ernani, "Materiais“
• Callister, Willina D. Jr- Ciência e Engenharia dos
Materiais - Uma Introdução – Ed. LTC
Web Sites:
• Informe metalúrgico, http://www.infomet.com.br
• http://www.jcaruso.hpg.ig.com.br/cursos/toto/
• Agência Nacional de Energia Elétrica,
http://www.aneel.gov.br

Aula 6 - trat térmico

Mais conteúdo relacionado

Mais procurados

Semelhante a Aula 6 - trat térmico

Mais de Roberto Villardo

Último

Aula 6 - trat térmico
