PROFESSOR: Magno Cavalheiro Faria




   PORQUE IMAGEM É TUDO!
BONTRAGER

AP Ortostático

     OU

ROTINA DE RAA

PA de tórax
AP ortostático
AP DD
Apendicíte
Ascite

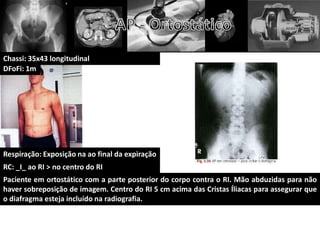

Chassi: 35x43 longitudinal
DFoFi: 1m




Respiração: Exposição na ao final da expiração
RC: _I_ ao RI > no centro do RI
Paciente em ortostático com a parte posterior do corpo contra o RI. Mão abduzidas para não
haver sobreposição de imagem. Centro do RI 5 cm acima das Cristas Íliacas para assegurar que
o diafragma esteja incluído na radiografia.

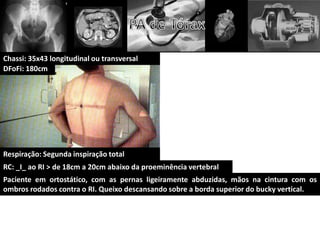

Chassi: 35x43 longitudinal ou transversal
DFoFi: 180cm




Respiração: Segunda inspiração total
RC: _I_ ao RI > de 18cm a 20cm abaixo da proeminência vertebral
Paciente em ortostático, com as pernas ligeiramente abduzidas, mãos na cintura com os
ombros rodados contra o RI. Queixo descansando sobre a borda superior do bucky vertical.
Chassi: 35x43 longitudinal
DFoFi: 1m




Respiração: Exposição ao final da expiração
RC: _I_ ao RI > no centro do RI
Paciente em ortostático com a parte posterior do corpo contra o RI. Mão abduzidas para não
haver sobreposição de imagem. Centro do RI 5 cm acima das Cristas Íliacas para assegurar que
o diafragma esteja incluído na radiografia.

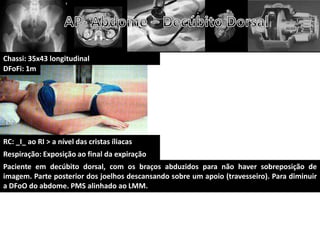

Chassi: 35x43 longitudinal
DFoFi: 1m




RC: _I_ ao RI > a nível das cristas íliacas
Respiração: Exposição ao final da expiração
Paciente em decúbito dorsal, com os braços abduzidos para não haver sobreposição de
imagem. Parte posterior dos joelhos descansando sobre um apoio (travesseiro). Para diminuir
a DFoO do abdome. PMS alinhado ao LMM.
John Kennedy




PROFESSOR: Magno Cavalheiro Faria




   PORQUE IMAGEM É TUDO!
