Este documento fornece instruções sobre como realizar radiografias do calcâneo em posições axiais e laterais, incluindo como posicionar o paciente e configurar o equipamento de raios-X. Detalha como visualizar estruturas ósseas e articulações do pé nestas imagens para avaliação do calcâneo.

1. PROFESSOR: Magno Cavalheiro Faria
PORQUE IMAGEM É TUDO!

2. Calcâneo
Básicas:
• PLANTO DORSAL AXIAL;
• LATERAL.

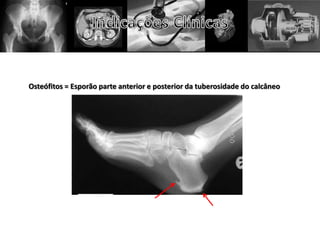

3. Osteófitos = Esporão parte anterior e posterior da tuberosidade do calcâneo

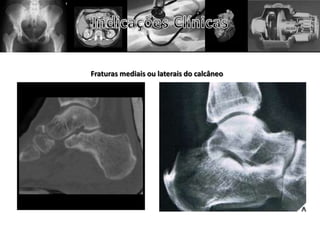

4. Fraturas mediais ou laterais do calcâneo

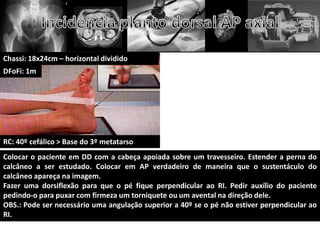

5. Chassi: 18x24cm – horizontal dividido
DFoFi: 1m
RC: 40º cefálico > Base do 3º metatarso
Colocar o paciente em DD com a cabeça apoiada sobre um travesseiro. Estender a perna do
calcâneo a ser estudado. Colocar em AP verdadeiro de maneira que o sustentáculo do
calcâneo apareça na imagem.
Fazer uma dorsiflexão para que o pé fique perpendicular ao RI. Pedir auxílio do paciente
pedindo-o para puxar com firmeza um torniquete ou um avental na direção dele.
OBS.: Pode ser necessário uma angulação superior a 40º se o pé não estiver perpendicular ao
RI.

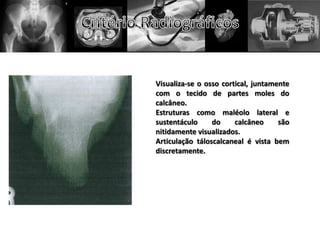

6. Visualiza-se o osso cortical, juntamente
com o tecido de partes moles do
calcâneo.
Estruturas como maléolo lateral e
sustentáculo do calcâneo são
nitidamente visualizados.
Articulação táloscalcaneal é vista bem
discretamente.

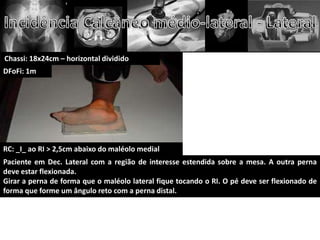

7. Chassi: 18x24cm – horizontal dividido
DFoFi: 1m
RC: _I_ ao RI > 2,5cm abaixo do maléolo medial
Paciente em Dec. Lateral com a região de interesse estendida sobre a mesa. A outra perna
deve estar flexionada.
Girar a perna de forma que o maléolo lateral fique tocando o RI. O pé deve ser flexionado de
forma que forme um ângulo reto com a perna distal.

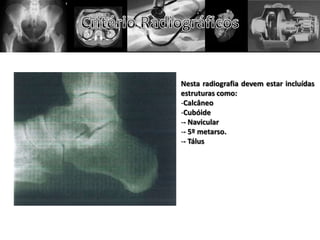

8. Nesta radiografia devem estar incluídas
estruturas como:
-Calcâneo
-Cubóide
-- Navicular
-- 5º metarso.
-- Tálus
