1. TÉCNICAS RADIOLÓGICAS
Profº. Emerson Siraqui

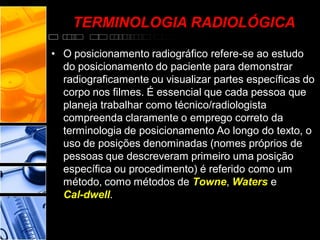

2. TERMINOLOGIA RADIOLÓGICA
• O posicionamento radiográfico refere-se ao estudo
do posicionamento do paciente para demonstrar
radiograficamente ou visualizar partes específicas do
corpo nos filmes. É essencial que cada pessoa que
planeja trabalhar como técnico/radiologista
compreenda claramente o emprego correto da
terminologia de posicionamento Ao longo do texto, o
uso de posições denominadas (nomes próprios de
pessoas que descreveram primeiro uma posição
específica ou procedimento) é referido como um
método, como métodos de Towne, Waters e
Cal-dwell.

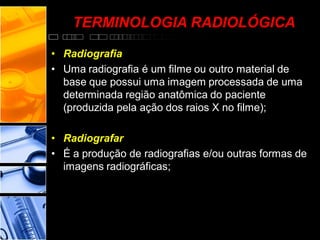

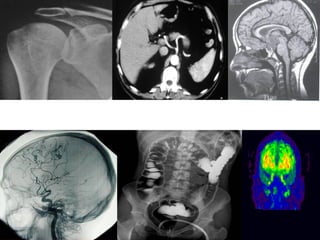

3. • Radiografia
• Uma radiografia é um filme ou outro material de
base que possui uma imagem processada de uma
determinada região anatômica do paciente
(produzida pela ação dos raios X no filme);
• Radiografar
• É a produção de radiografias e/ou outras formas de
imagens radiográficas;
TERMINOLOGIA RADIOLÓGICA

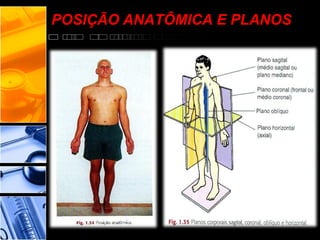

5. POSIÇÃO ANATÔMICA E PLANOS

6. POSIÇÕES DO CORPO

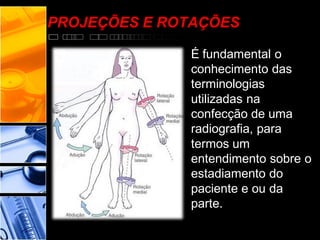

7. PROJEÇÕES E ROTAÇÕES
É fundamental o
conhecimento das
terminologias
utilizadas na
confecção de uma
radiografia, para
termos um
entendimento sobre o
estadiamento do
paciente e ou da
parte.

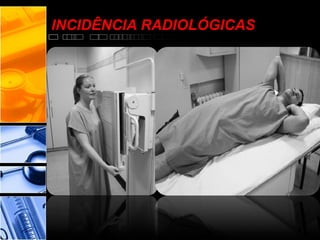

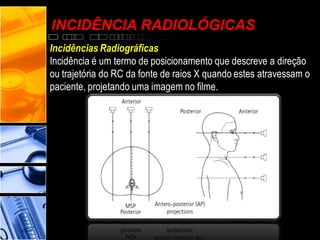

8. INCIDÊNCIA RADIOLÓGICAS
Incidências Radiográficas
Incidência é um termo de posicionamento que descreve a direção
ou trajetória do RC da fonte de raios X quando estes atravessam o
paciente, projetando uma imagem no filme.

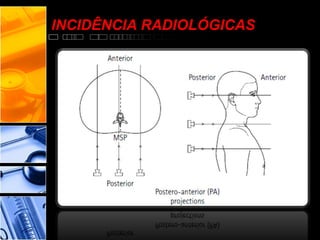

9. INCIDÊNCIA RADIOLÓGICAS

10. INCIDÊNCIA RADIOLÓGICAS

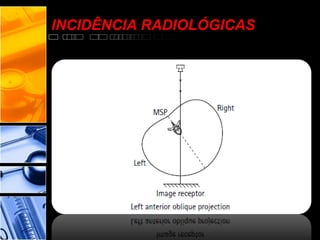

11. INCIDÊNCIA RADIOLÓGICAS

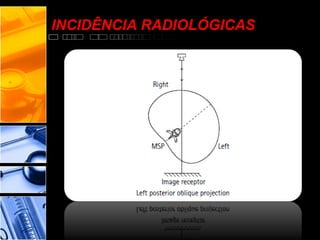

12. INCIDÊNCIA RADIOLÓGICAS

13. INCIDÊNCIA RADIOLÓGICAS

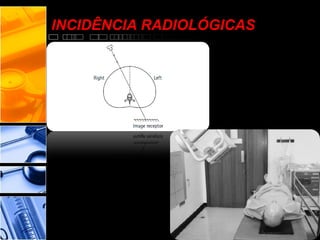

14. INCIDÊNCIA RADIOLÓGICAS

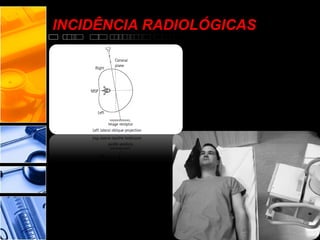

15. INCIDÊNCIA RADIOLÓGICAS

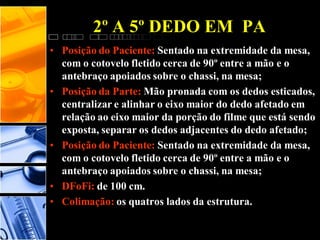

16. • Posição do Paciente: Sentado na extremidade da mesa,
com o cotovelo fletido cerca de 90º entre a mão e o
antebraço apoiados sobre o chassi, na mesa;
• Posição da Parte: Mão pronada com os dedos esticados,
centralizar e alinhar o eixo maior do dedo afetado em
relação ao eixo maior da porção do filme que está sendo
exposta, separar os dedos adjacentes do dedo afetado;
• Posição do Paciente: Sentado na extremidade da mesa,
com o cotovelo fletido cerca de 90º entre a mão e o
antebraço apoiados sobre o chassi, na mesa;
• DFoFi: de 100 cm.
• Colimação: os quatros lados da estrutura.
2º A 5º DEDO EM PA

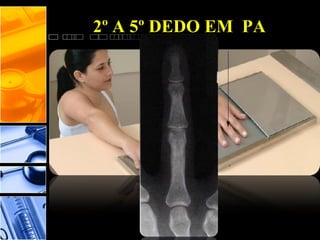

17. 2º A 5º DEDO EM PA

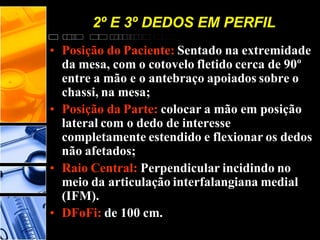

18. • Posição do Paciente: Sentado na extremidade
da mesa, com o cotovelo fletido cerca de 90º
entre a mão e o antebraço apoiados sobre o
chassi, na mesa;
• Posição da Parte: colocar a mão em posição
lateral com o dedo de interesse
completamente estendido e flexionar os dedos
não afetados;
• Raio Central: Perpendicular incidindo no
meio da articulação interfalangiana medial
(IFM).
• DFoFi: de 100 cm.

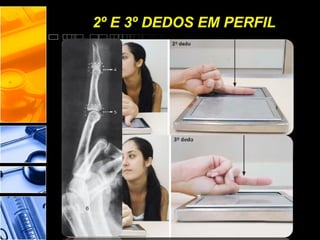

2º E 3º DEDOS EM PERFIL

19. 2º E 3º DEDOS EM PERFIL

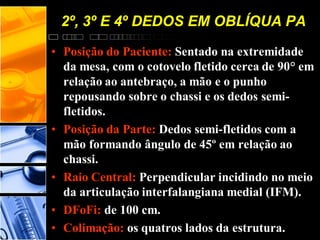

20. 2º, 3º E 4º DEDOS EM OBLÍQUA PA
• Posição do Paciente: Sentado na extremidade
da mesa, com o cotovelo fletido cerca de 90° em
relação ao antebraço, a mão e o punho
repousando sobre o chassi e os dedos semi-
fletidos.
• Posição da Parte: Dedos semi-fletidos com a
mão formando ângulo de 45º em relação ao
chassi.
• Raio Central: Perpendicular incidindo no meio
da articulação interfalangiana medial (IFM).
• DFoFi: de 100 cm.
• Colimação: os quatros lados da estrutura.

21. 2º, 3º E 4º DEDOS EM OBLÍQUA PA

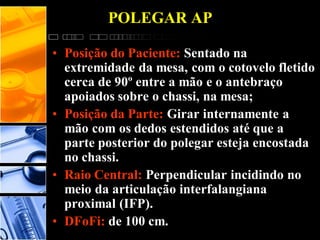

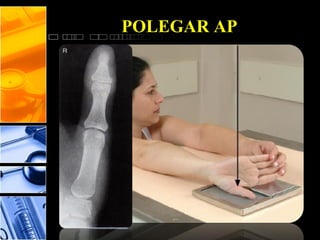

22. POLEGAR AP
• Posição do Paciente: Sentado na
extremidade da mesa, com o cotovelo fletido
cerca de 90º entre a mão e o antebraço
apoiados sobre o chassi, na mesa;
• Posição da Parte: Girar internamente a
mão com os dedos estendidos até que a
parte posterior do polegar esteja encostada
no chassi.
• Raio Central: Perpendicular incidindo no
meio da articulação interfalangiana
proximal (IFP).
• DFoFi: de 100 cm.

23. POLEGAR AP

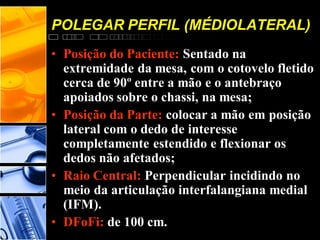

24. POLEGAR PERFIL (MÉDIOLATERAL)
• Posição do Paciente: Sentado na
extremidade da mesa, com o cotovelo fletido
cerca de 90º entre a mão e o antebraço
apoiados sobre o chassi, na mesa;
• Posição da Parte: colocar a mão em posição
lateral com o dedo de interesse
completamente estendido e flexionar os
dedos não afetados;
• Raio Central: Perpendicular incidindo no
meio da articulação interfalangiana medial
(IFM).
• DFoFi: de 100 cm.

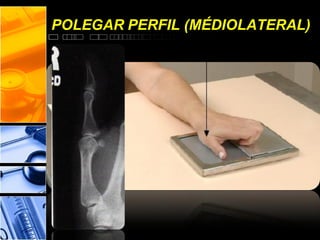

25. POLEGAR PERFIL (MÉDIOLATERAL)

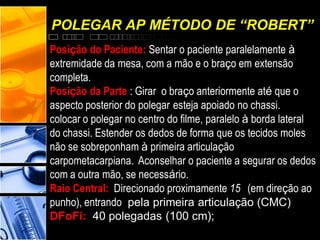

26. POLEGAR AP MÉTODO DE “ROBERT”
Posição do Paciente: Sentar o paciente paralelamente à
extremidade da mesa, com a mão e o braço em extensão
completa.
Posição da Parte : Girar o braço anteriormente até que o
aspecto posterior do polegar esteja apoiado no chassi.
colocar o polegar no centro do filme, paralelo à borda lateral
do chassi. Estender os dedos de forma que os tecidos moles
não se sobreponham à primeira articulação
carpometacarpiana. Aconselhar o paciente a segurar os dedos
com a outra mão, se necessário.
Raio Central: Direcionado proximamente 15 (em direção ao
punho), entrando pela primeira articulação (CMC)
DFoFi: 40 polegadas (100 cm);

27. POLEGAR AP MÉTODO DE “ROBERT”

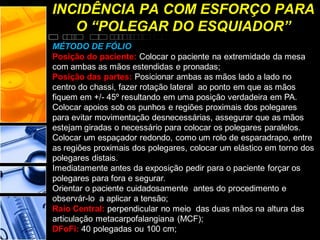

28. INCIDÊNCIA PA COM ESFORÇO PARA
O “POLEGAR DO ESQUIADOR”
MÉTODO DE FÓLIO
Posição do paciente: Colocar o paciente na extremidade da mesa
com ambas as mãos estendidas e pronadas;
Posição das partes: Posicionar ambas as mãos lado a lado no
centro do chassi, fazer rotação lateral ao ponto em que as mãos
fiquem em +/- 45º resultando em uma posição verdadeira em PA.
Colocar apoios sob os punhos e regiões proximais dos polegares
para evitar movimentação desnecessárias, assegurar que as mãos
estejam giradas o necessário para colocar os polegares paralelos.
Colocar um espaçador redondo, como um rolo de esparadrapo, entre
as regiões proximais dos polegares, colocar um elástico em torno dos
polegares distais.
Imediatamente antes da exposição pedir para o paciente forçar os
polegares para fora e segurar.
Orientar o paciente cuidadosamente antes do procedimento e
observár-lo a aplicar a tensão;
Raio Central: perpendicular no meio das duas mãos na altura das
articulação metacarpofalangiana (MCF);
DFoFi: 40 polegadas ou 100 cm;

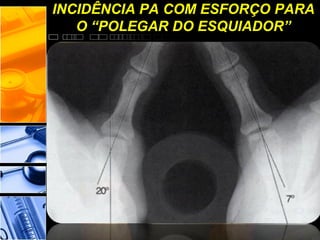

29. INCIDÊNCIA PA COM ESFORÇO PARA
O “POLEGAR DO ESQUIADOR”

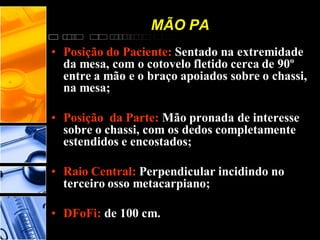

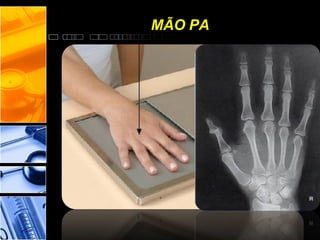

30. MÃO PA
• Posição do Paciente: Sentado na extremidade
da mesa, com o cotovelo fletido cerca de 90º
entre a mão e o braço apoiados sobre o chassi,
na mesa;
• Posição da Parte: Mão pronada de interesse
sobre o chassi, com os dedos completamente
estendidos e encostados;
• Raio Central: Perpendicular incidindo no
terceiro osso metacarpiano;
• DFoFi: de 100 cm.

31. MÃO PA

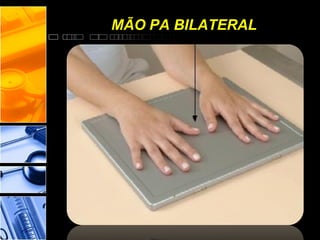

32. MÃO PA BILATERAL

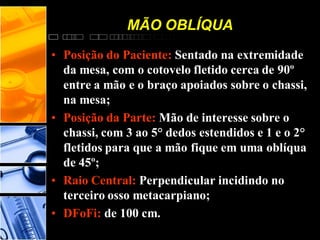

33. MÃO OBLÍQUA
• Posição do Paciente: Sentado na extremidade
da mesa, com o cotovelo fletido cerca de 90º
entre a mão e o braço apoiados sobre o chassi,
na mesa;
• Posição da Parte: Mão de interesse sobre o
chassi, com 3 ao 5° dedos estendidos e 1 e o 2°
fletidos para que a mão fique em uma oblíqua
de 45º;
• Raio Central: Perpendicular incidindo no
terceiro osso metacarpiano;
• DFoFi: de 100 cm.

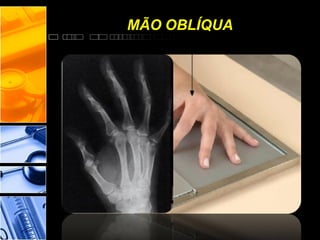

34. MÃO OBLÍQUA

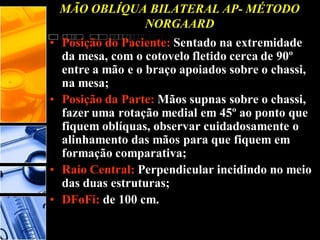

35. MÃO OBLÍQUA BILATERAL AP- MÉTODO
NORGAARD
• Posição do Paciente: Sentado na extremidade
da mesa, com o cotovelo fletido cerca de 90º
entre a mão e o braço apoiados sobre o chassi,
na mesa;
• Posição da Parte: Mãos supnas sobre o chassi,
fazer uma rotação medial em 45º ao ponto que
fiquem oblíquas, observar cuidadosamente o
alinhamento das mãos para que fiquem em
formação comparativa;
• Raio Central: Perpendicular incidindo no meio
das duas estruturas;
• DFoFi: de 100 cm.

36. MÃO OBLÍQUA BILATERAL AP- MÉTODO
NORGAARD

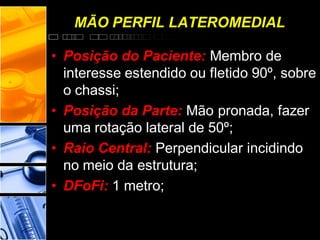

37. • Posição do Paciente: Membro de
interesse estendido ou fletido 90º, sobre
o chassi;
• Posição da Parte: Mão pronada, fazer
uma rotação lateral de 50º;
• Raio Central: Perpendicular incidindo
no meio da estrutura;
• DFoFi: 1 metro;
MÃO PERFIL LATEROMEDIAL

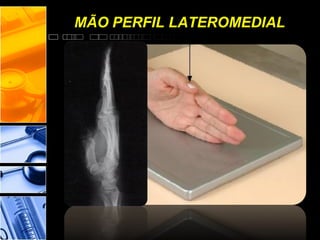

38. MÃO PERFIL LATEROMEDIAL

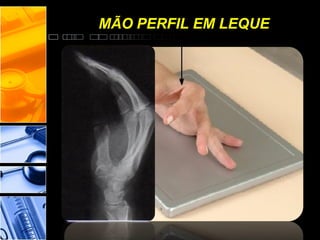

39. MÃO PERFIL EM LEQUE
