2. HISTÓRICO
PORQUE IMAGEM É TUDO!
www.imagemradiologica.webnode.com
www.facebook.com/imagemradiologica
contato.imagemradiologica@gmail.com

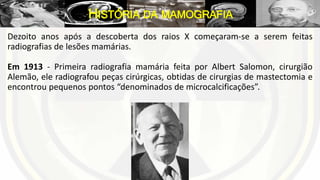

4. Dezoito anos após a descoberta dos raios X começaram-se a serem feitas
radiografias de lesões mamárias.
Em 1913 - Primeira radiografia mamária feita por Albert Salomon, cirurgião
Alemão, ele radiografou peças cirúrgicas, obtidas de cirurgias de mastectomia e
encontrou pequenos pontos “denominados de microcalcificações”.
HISTÓRIA DA MAMOGRAFIA

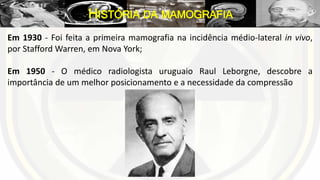

5. Em 1930 - Foi feita a primeira mamografia na incidência médio-lateral in vivo,
por Stafford Warren, em Nova York;
Em 1950 - O médico radiologista uruguaio Raul Leborgne, descobre a
importância de um melhor posicionamento e a necessidade da compressão
HISTÓRIA DA MAMOGRAFIA

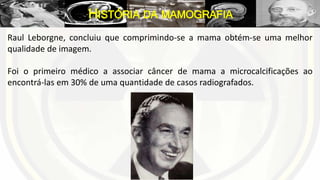

6. Raul Leborgne, concluiu que comprimindo-se a mama obtém-se uma melhor
qualidade de imagem.
Foi o primeiro médico a associar câncer de mama a microcalcificações ao
encontrá-las em 30% de uma quantidade de casos radiografados.
HISTÓRIA DA MAMOGRAFIA

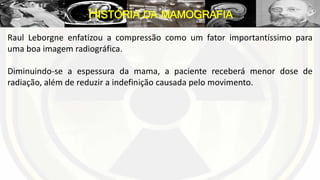

7. Raul Leborgne enfatizou a compressão como um fator importantíssimo para
uma boa imagem radiográfica.
Diminuindo-se a espessura da mama, a paciente receberá menor dose de
radiação, além de reduzir a indefinição causada pelo movimento.
HISTÓRIA DA MAMOGRAFIA

8. Posicionamento de Leborgne da paciente para um mamógrafo crânio-
caudal."Observe as características do cone e do coxim de compressão colocada
entre ele e a mama.
HISTÓRIA DA MAMOGRAFIA

9. HISTÓRIA DA MAMOGRAFIA
RADIOGRAFIA DA MAMA
ADQUIRIDA EM MEADOS DE 1927

10. HISTÓRIA DA MAMOGRAFIA

11. Em 1960 - Robert Egan, descobre que baixo KV e alto mAs, aumentam a
resolução da imagem.
Tendo Robert publicado em 1962, 53 casos de carcinoma oculto detectados em
2000 exames de mamografia e criou uma equipe de médicos e técnicos
treinados e especializados em mamografia.
Em 1963 - Gerald Dodd, foi o primeiro a realizar a localização de uma lesão não
palpável. Tornando as retiradas de tecido mamário menor.
HISTÓRIA DA MAMOGRAFIA

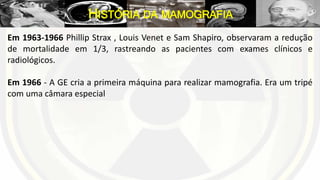

12. Em 1963-1966 Phillip Strax , Louis Venet e Sam Shapiro, observaram a redução
de mortalidade em 1/3, rastreando as pacientes com exames clínicos e
radiológicos.
Em 1966 - A GE cria a primeira máquina para realizar mamografia. Era um tripé
com uma câmara especial
HISTÓRIA DA MAMOGRAFIA

13. HISTÓRIA DA MAMOGRAFIA

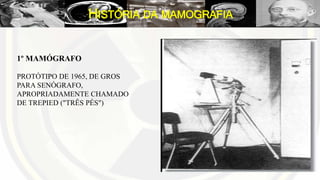

1º MAMÓGRAFO
PROTÓTIPO DE 1965, DE GROS
PARA SENÓGRAFO,
APROPRIADAMENTE CHAMADO
DE TREPIED ("TRÊS PÉS")

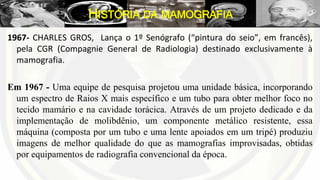

14. 1967- CHARLES GROS, Lança o 1º Senógrafo (“pintura do seio”, em francês),
pela CGR (Compagnie General de Radiologia) destinado exclusivamente à
mamografia.
Em 1967 - Uma equipe de pesquisa projetou uma unidade básica, incorporando
um espectro de Raios X mais específico e um tubo para obter melhor foco no
tecido mamário e na cavidade torácica. Através de um projeto dedicado e da
implementação de molibdênio, um componente metálico resistente, essa
máquina (composta por um tubo e uma lente apoiados em um tripé) produziu
imagens de melhor qualidade do que as mamografias improvisadas, obtidas
por equipamentos de radiografia convencional da época.
HISTÓRIA DA MAMOGRAFIA

15. HISTÓRIA DA MAMOGRAFIA

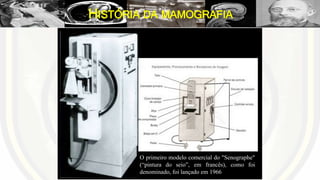

O primeiro modelo comercial do "Senographe"
(“pintura do seio”, em francês), como foi
denominado, foi lançado em 1966

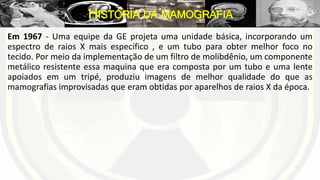

17. Em 1967 - Uma equipe da GE projeta uma unidade básica, incorporando um
espectro de raios X mais específico , e um tubo para obter melhor foco no
tecido. Por meio da implementação de um filtro de molibdênio, um componente
metálico resistente essa maquina que era composta por um tubo e uma lente
apoiados em um tripé, produziu imagens de melhor qualidade do que as
mamografias improvisadas que eram obtidas por aparelhos de raios X da época.
HISTÓRIA DA MAMOGRAFIA

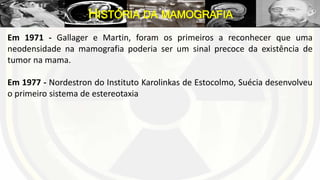

18. Em 1971 - Gallager e Martin, foram os primeiros a reconhecer que uma
neodensidade na mamografia poderia ser um sinal precoce da existência de
tumor na mama.
Em 1977 - Nordestron do Instituto Karolinkas de Estocolmo, Suécia desenvolveu
o primeiro sistema de estereotaxia
HISTÓRIA DA MAMOGRAFIA

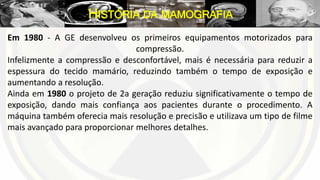

19. Em 1980 - A GE desenvolveu os primeiros equipamentos motorizados para
compressão.
Infelizmente a compressão e desconfortável, mais é necessária para reduzir a
espessura do tecido mamário, reduzindo também o tempo de exposição e
aumentando a resolução.
Ainda em 1980 o projeto de 2a geração reduziu significativamente o tempo de
exposição, dando mais confiança aos pacientes durante o procedimento. A
máquina também oferecia mais resolução e precisão e utilizava um tipo de filme
mais avançado para proporcionar melhores detalhes.
HISTÓRIA DA MAMOGRAFIA

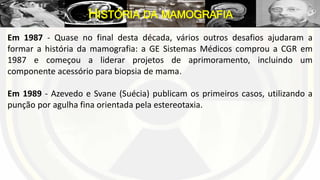

20. Em 1987 - Quase no final desta década, vários outros desafios ajudaram a
formar a história da mamografia: a GE Sistemas Médicos comprou a CGR em
1987 e começou a liderar projetos de aprimoramento, incluindo um
componente acessório para biopsia de mama.
Em 1989 - Azevedo e Svane (Suécia) publicam os primeiros casos, utilizando a
punção por agulha fina orientada pela estereotaxia.
HISTÓRIA DA MAMOGRAFIA

21. Em 1980 - A GE desenvolveu os primeiros equipamentos motorizados para
compressão.
Infelizmente a compressão e desconfortável, mais é necessária para reduzir a
espessura do tecido mamário, reduzindo também o tempo de exposição e
aumentando a resolução.
Ainda em 1980 o projeto de 2a geração reduziu significativamente o tempo de
exposição, dando mais confiança aos pacientes durante o procedimento. A
máquina também oferecia mais resolução e precisão e utilizava um tipo de filme
mais avançado para proporcionar melhores detalhes.
HISTÓRIA DA MAMOGRAFIA

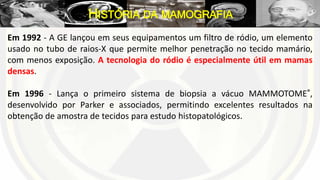

22. Em 1992 - A GE lançou em seus equipamentos um filtro de ródio, um elemento
usado no tubo de raios-X que permite melhor penetração no tecido mamário,
com menos exposição. A tecnologia do ródio é especialmente útil em mamas
densas.
Em 1996 - Lança o primeiro sistema de biopsia a vácuo MAMMOTOME®,
desenvolvido por Parker e associados, permitindo excelentes resultados na
obtenção de amostra de tecidos para estudo histopatológicos.
HISTÓRIA DA MAMOGRAFIA

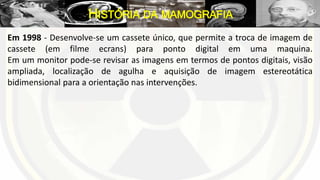

23. Em 1998 - Desenvolve-se um cassete único, que permite a troca de imagem de
cassete (em filme ecrans) para ponto digital em uma maquina.
Em um monitor pode-se revisar as imagens em termos de pontos digitais, visão
ampliada, localização de agulha e aquisição de imagem estereotática
bidimensional para a orientação nas intervenções.
HISTÓRIA DA MAMOGRAFIA

24. Em 1971 – Dr. João Sampaio Góes Júnior e Dr. João Sampaio Góes.
O estudante de medicina João Carlos Sampaio Góes arrumou as malas e foi para
França estudar com o próprio físico e radiologista Charles Gros e retornou como
primeiro técnico em mamografia do Brasil.
Em seguida transmitiu todo seu conhecimento para a Norma Pandolfi e juntos
eles disseminaram a mamografia no Brasil.
HISTÓRIA DA MAMOGRAFIA NO BRASIL

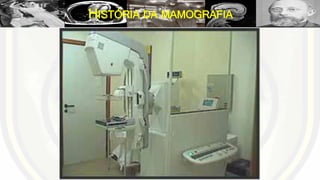

25. HISTÓRIA DA MAMOGRAFIA

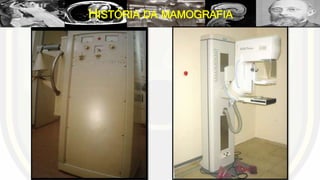

26. HISTÓRIA DA MAMOGRAFIA

27. HISTÓRIA DA MAMOGRAFIA
