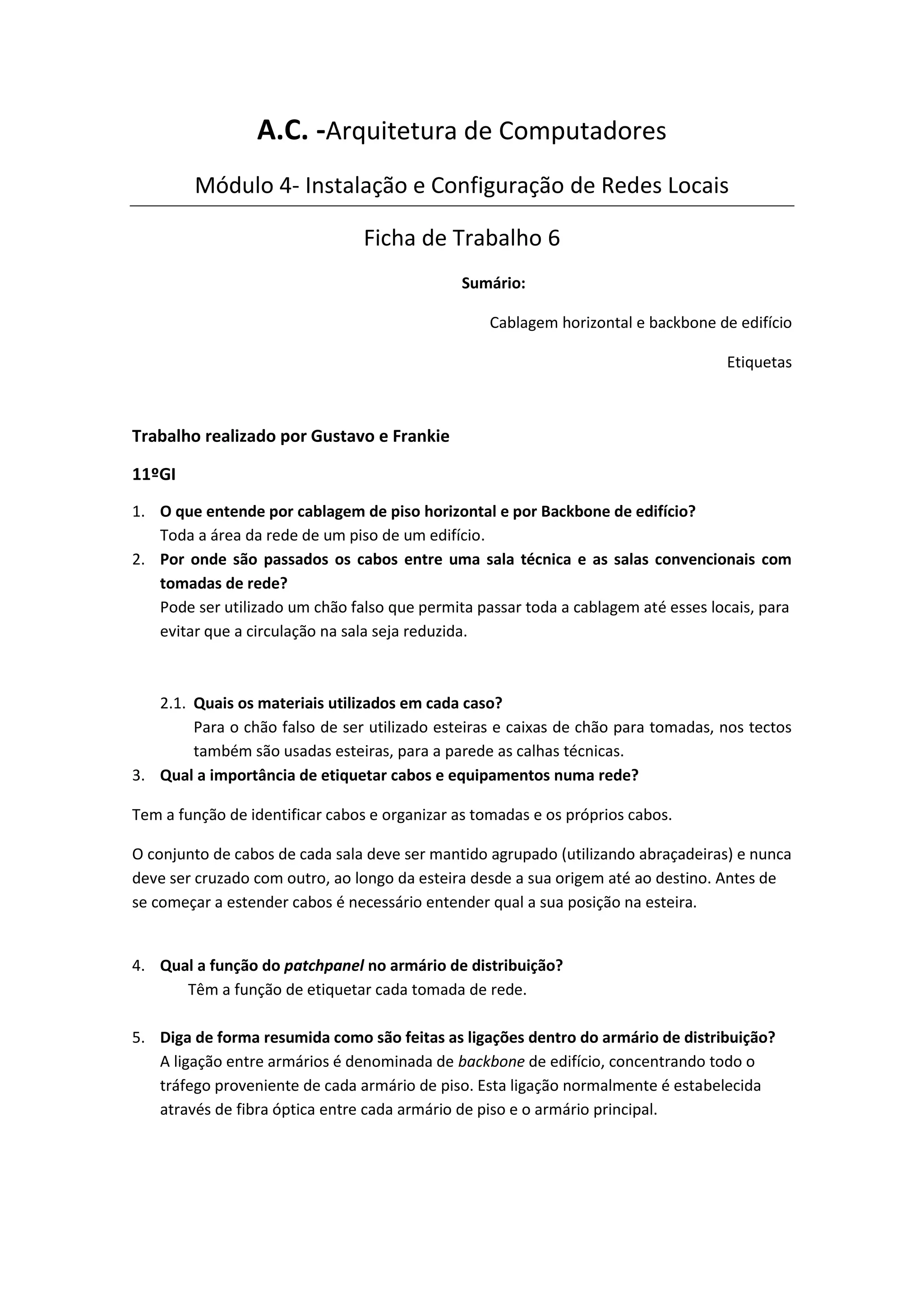

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 6
Sumário:
Cablagem horizontal e backbone de edifício
Etiquetas
Trabalho realizado por Gustavo e Frankie
11ºGI
1. O que entende por cablagem de piso horizontal e por Backbone de edifício?
Toda a área da rede de um piso de um edifício.
2. Por onde são passados os cabos entre uma sala técnica e as salas convencionais com
tomadas de rede?
Pode ser utilizado um chão falso que permita passar toda a cablagem até esses locais, para
evitar que a circulação na sala seja reduzida.
2.1. Quais os materiais utilizados em cada caso?
Para o chão falso de ser utilizado esteiras e caixas de chão para tomadas, nos tectos
também são usadas esteiras, para a parede as calhas técnicas.
3. Qual a importância de etiquetar cabos e equipamentos numa rede?
Tem a função de identificar cabos e organizar as tomadas e os próprios cabos.
O conjunto de cabos de cada sala deve ser mantido agrupado (utilizando abraçadeiras) e nunca
deve ser cruzado com outro, ao longo da esteira desde a sua origem até ao destino. Antes de
se começar a estender cabos é necessário entender qual a sua posição na esteira.
4. Qual a função do patchpanel no armário de distribuição?
Têm a função de etiquetar cada tomada de rede.
5. Diga de forma resumida como são feitas as ligações dentro do armário de distribuição?
A ligação entre armários é denominada de backbone de edifício, concentrando todo o
tráfego proveniente de cada armário de piso. Esta ligação normalmente é estabelecida
através de fibra óptica entre cada armário de piso e o armário principal.
