O documento fornece diretrizes e especificações para projetar uma secretaria escolar, incluindo mobiliário, equipamentos, características do ambiente, instalações elétricas e exigências ambientais.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Secretaria
Página
1/4 03CDireção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Layout
7,20m
6,30 m
1 : 75Escala
45,36 m²Área
RP-01
AR-02
AQ-03
CD-03
ME-23
GV-02
ME-20
MR-03
ME-21
impressora CD-06

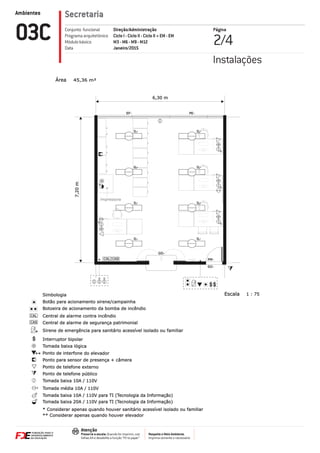

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Secretaria
Página
2/403C Direção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Instalações
7,20m
6,30 m
1 : 75Escala
45,36 m²Área
GS-
PM-
SO-
EF- PE-
Simbologia
Interruptor bipolar
Tomada baixa lógica
Central de alarme incêndiocontraCAL
CAS Central de alarme de segurança patrimonial
Ponto para sensor de presença + câmera
Botão para acionamento sirene/campainha
Ponto de telefone público
Ponto de telefone externo
Ponto de interfone do elevador
Sirene de emergência para sanitário acessível isolado ou familiar*
Tomada baixa 10A / 110V
Botoeira de acionamento da bomba de incêndio
CAL CAS
IL-
IL-
IL-
IL-
IL-
IL-
IL-
IL-
impressora
**
Tomada média 10A / 110V
* Considerar apenas quando houver sanitário acessível isolado ou familiar
Tomada baixa 10A / 110V para TI (Tecnologia da Informação)
** Considerar apenas quando houver elevador
Tomada baixa 20A / 110V para TI (Tecnologia da Informação)

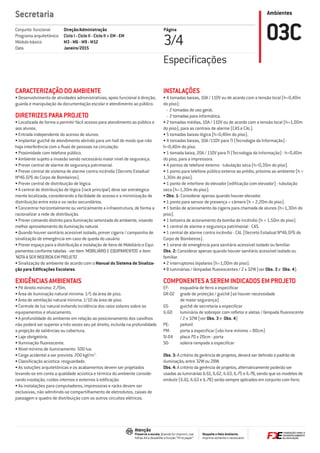

3. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Secretaria
Página
3/4 03CDireção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
CARACTERIZAÇÃO DO AMBIENTE
• Desenvolvimento de atividades administrativas; apoio funcional à direção;
guarda e manipulação da documentação escolar e atendimento ao público.
DIRETRIZES PARA PROJETO
• Localizada de forma a permitir fácil acesso para atendimento ao público e
aos alunos.
• Entrada independente do acesso de alunos.
• Implantar guichê de atendimento abrindo para um hall de modo que não
haja interferência com o fluxo de pessoas na circulação.
• Proximidade com telefone público.
• Ambiente sujeito a invasão sendo necessário maior nível de segurança.
• Prever central de alarme de segurança patrimonial.
• Prever central de sistema de alarme contra incêndio (Decreto Estadual
Nº46.076 do Corpo de Bombeiros).
• Prever central de distribuição de lógica.
• A central de distribuição de lógica (rack principal) deve ser estrategica-
mente localizada, considerando a facilidade de acesso e a minimização de
distribuição entre esta e os racks secundários.
• Concentrar horizontalmente ou verticalmente a infraestrutura, de forma a
racionalizar a rede de distribuição.
• Prever comando distinto para iluminação setorizada do ambiente, visando
melhor aproveitamento da iluminação natural.
• Quando houver sanitário acessível isolado, prever cigarra / campainha de
sinalização de emergência em caso de queda do usuário.
• Prever espaço para a distribuição e instalação de itens de Mobiliário e Equi-
pamentos conforme tabelas - ver item 'MOBILIÁRIO E EQUIPAMENTOS' e item
'NOTA A SER INSERIDA EM PROJETO'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 2,70m.
• Área de iluminação natural mínima: 1/5 da área de piso.
• Área de ventilação natural mínima: 1/10 da área de piso.
• Controle de luz natural evitando incidência dos raios solares sobre os
equipamentos e ofuscamento.
• A profundidade do ambiente em relação ao posicionamento dos caixilhos
não poderá ser superior a três vezes seu pé direito, incluída na profundidade
a projeção de saliências ou cobertura.
• Laje obrigatória.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 500 lux.
• Carga acidental a ser prevista: 200 kgf/m2
.
• Classificação acústica: resguardado.
• As soluções arquitetônicas e os acabamentos devem ser projetados
levando-se em conta a qualidade acústica e térmica do ambiente conside-
rando insolação, ruídos internos e externos à edificação.
• As instalações para computadores, impressoras e racks devem ser
exclusivas, não admitindo-se compartilhamento de eletrodutos, caixas de
passagem e quadro de distribuição com os outros circuitos elétricos.
INSTALAÇÕES
• 4 tomadas baixas, 10A / 110V ou de acordo com a tensão local (h=0,40m
do piso):
- 2 tomadas de uso geral;
- 2 tomadas para informática.
• 2 tomadas médias, 10A / 110V ou de acordo com a tensão local (h=1,00m
do piso), para as centrais de alarme (CAS e CAL).
• 5 tomadas baixas lógica (h=0,40m do piso).
• 4 tomadas baixas, 10A /110V para TI (Tecnologia da Informação) -
h=0,40m do piso.
• 1 tomada baixa, 20A / 110V para TI (Tecnologia da Informação) - h=0,40m
do piso, para a impressora.
• 4 pontos de telefone externo - tubulação seca (h=0,30m do piso).
• 1 ponto para telefone público externo ao prédio, próximo ao ambiente (h =
1,30m do piso).
• 1 ponto de interfone do elevador (edificação com elevador) - tubulação
seca (h=1,30m do piso).
• Obs. 1: Considerar apenas quando houver elevador.
• 1 ponto para sensor de presença + câmera (h = 2,20m do piso).
• 1 botão de acionamento da cigarra para chamada de alunos (h=1,30m do
piso).
• 1 botoeira de acionamento da bomba de incêndio (h = 1,50m do piso).
• 1 central de alarme e segurança patrimonial - CAS.
• 1 central de alarme contra incêndio - CAL (Decreto Estadual Nº46.076 do
Corpo de Bombeiros).
• 1 sirene de emergência para sanitário acessível isolado ou familiar.
Obs. 2: Considerar apenas quando houver sanitário acessível isolado ou
familiar.
• 2 interruptores bipolares (h=1,00m do piso).
• 8 luminárias / lâmpadas fluorescentes / 2 x 32W (ver Obs. 3 e Obs. 4).
COMPONENTES A SEREM INDICADOS EM PROJETO
EF- esquadria de ferro a especificar
GR-02 grade de proteção / guichê (se houver necessidade
de maior segurança)
GS- guichê de secretaria a especificar
IL-60 luminária de sobrepor com refletor e aletas / lâmpada fluorescente
/ 2 x 32W (ver Obs. 3 e Obs. 4)
PE- peitoril
PM- porta a especificar (vão livre mínimo = 80cm)
SI-04 placa 70 x 20cm - porta
SO- soleira rampada a especificar
Obs. 3: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 4: A critério da gerência de projetos, alternativamente poderão ser
usadas as luminárias IL-61, IL-62, IL-63, IL-75 e IL-78, sendo que os modelos de
embutir (IL-61, IL-63 e IL-78) serão sempre aplicados em conjunto com forro.
Especificações

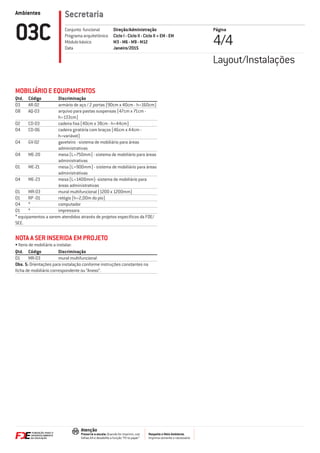

4. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Secretaria
Página
4/403C Direção/Administração
Ciclo I - Ciclo II - Ciclo II + EM - EM
M3 - M6 - M9 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
Layout/Instalações
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
03 AR-02 armário de aço / 2 portas (90cm x 40cm - h=160cm)
08 AQ-03 arquivo para pastas suspensas (47cm x 71cm -
h=133cm)
02 CD-03 cadeira fixa (40cm x 38cm - h=44cm)
04 CD-06 cadeira giratória com braços (46cm x 44cm -
h=variável)
04 GV-02 gaveteiro - sistema de mobiliário para áreas
administrativas
04 ME-20 mesa (L=750mm) - sistema de mobiliário para áreas
administrativas
01 ME-21 mesa (L=900mm) - sistema de mobiliário para áreas
administrativas
04 ME-23 mesa (L=1400mm)- sistema de mobiliário para
áreas administrativas
01 MR-03 mural multifuncional (1200 x 1200mm)
01 RP -01 relógio (h=2,00m do pio)
04 * computador
01 * impressora
* equipamentos a serem atendidos através de projetos específicos da FDE/
SEE.
NOTA A SER INSERIDA EM PROJETO
• Itens de mobiliário a instalar:
Qtd. Código Discriminação
01 MR-03 mural multifuncional
Obs. 5: Orientações para instalação conforme instruções constantes na
ficha de mobiliário correspondente ou “Anexo”.
