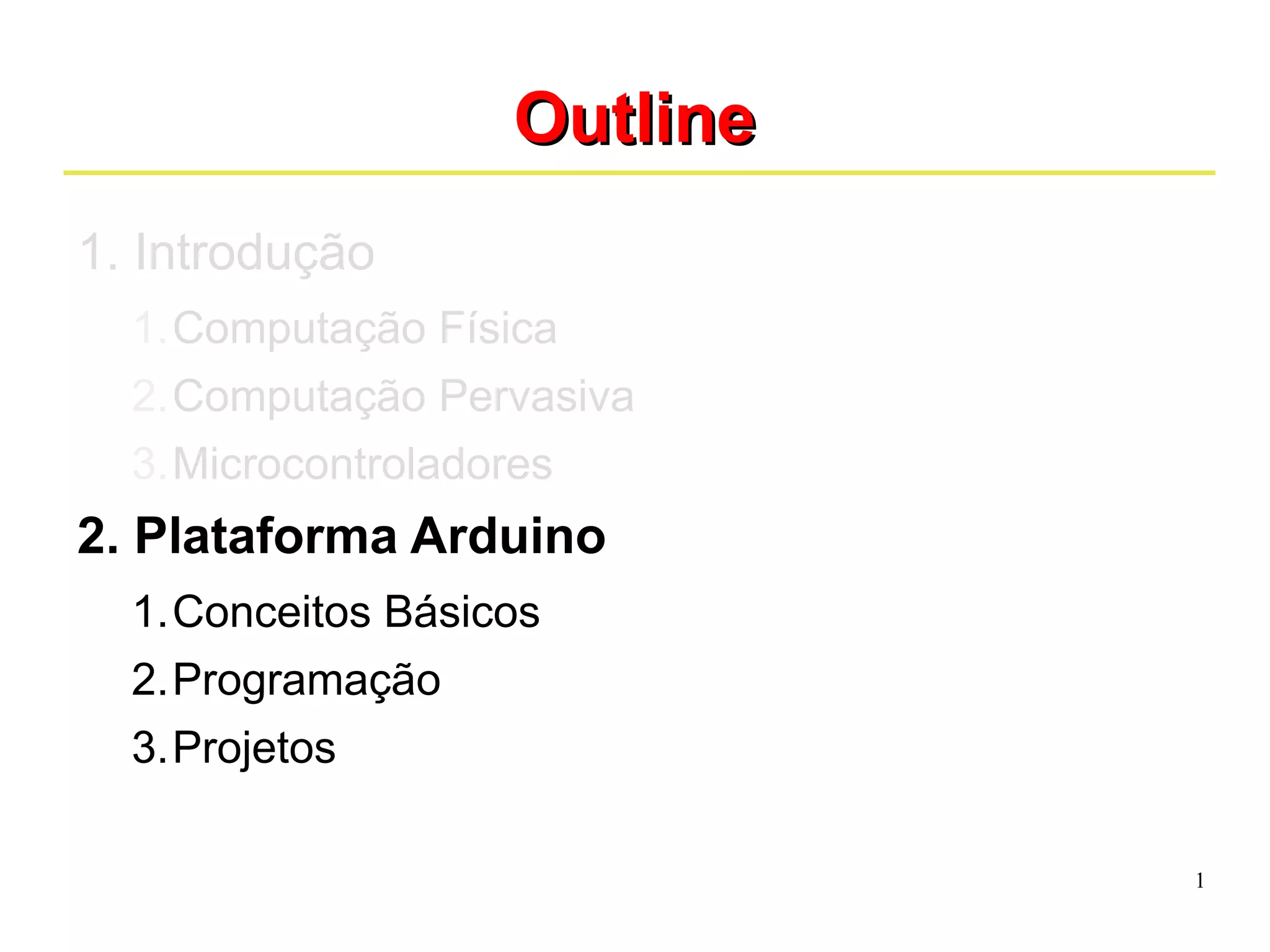

1. Introdução
1.Computação Física
2.Computação Pervasiva
3.Microcontroladores
2. Plataforma Arduino
1.Conceitos Básicos
2.Programação
3.Projetos
2
AArrdduuiinnoo

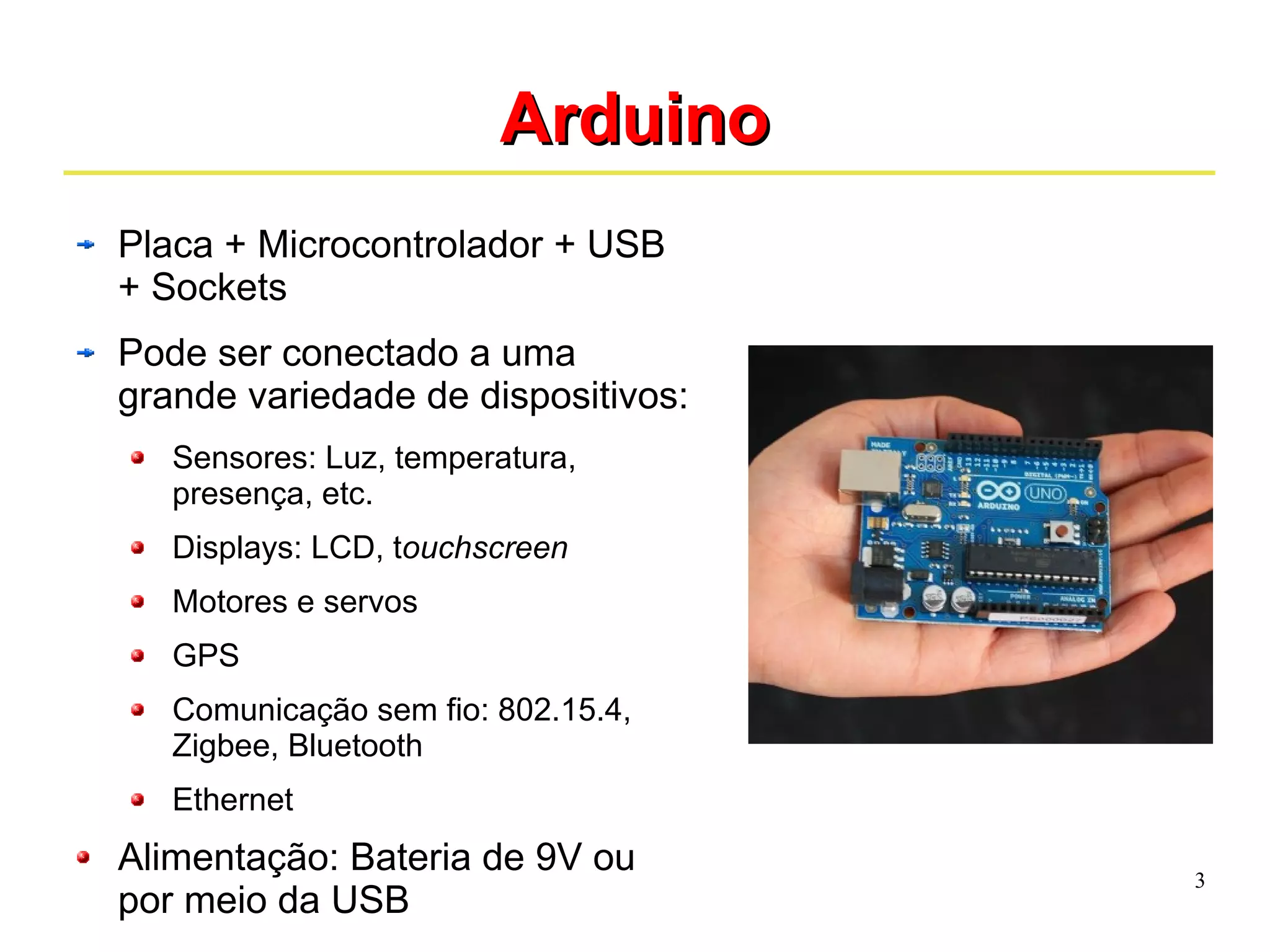

3
AArrdduuiinnoo
Placa + Microcontrolador + USB
+ Sockets
Pode ser conectado a uma
grande variedade de dispositivos:
Sensores: Luz, temperatura,
presença, etc.
Displays: LCD, touchscreen
Motores e servos
GPS
Comunicação sem fio: 802.15.4,
Zigbee, Bluetooth
Ethernet
Alimentação: Bateria de 9V ou
por meio da USB
4
AArrdduuiinnoo

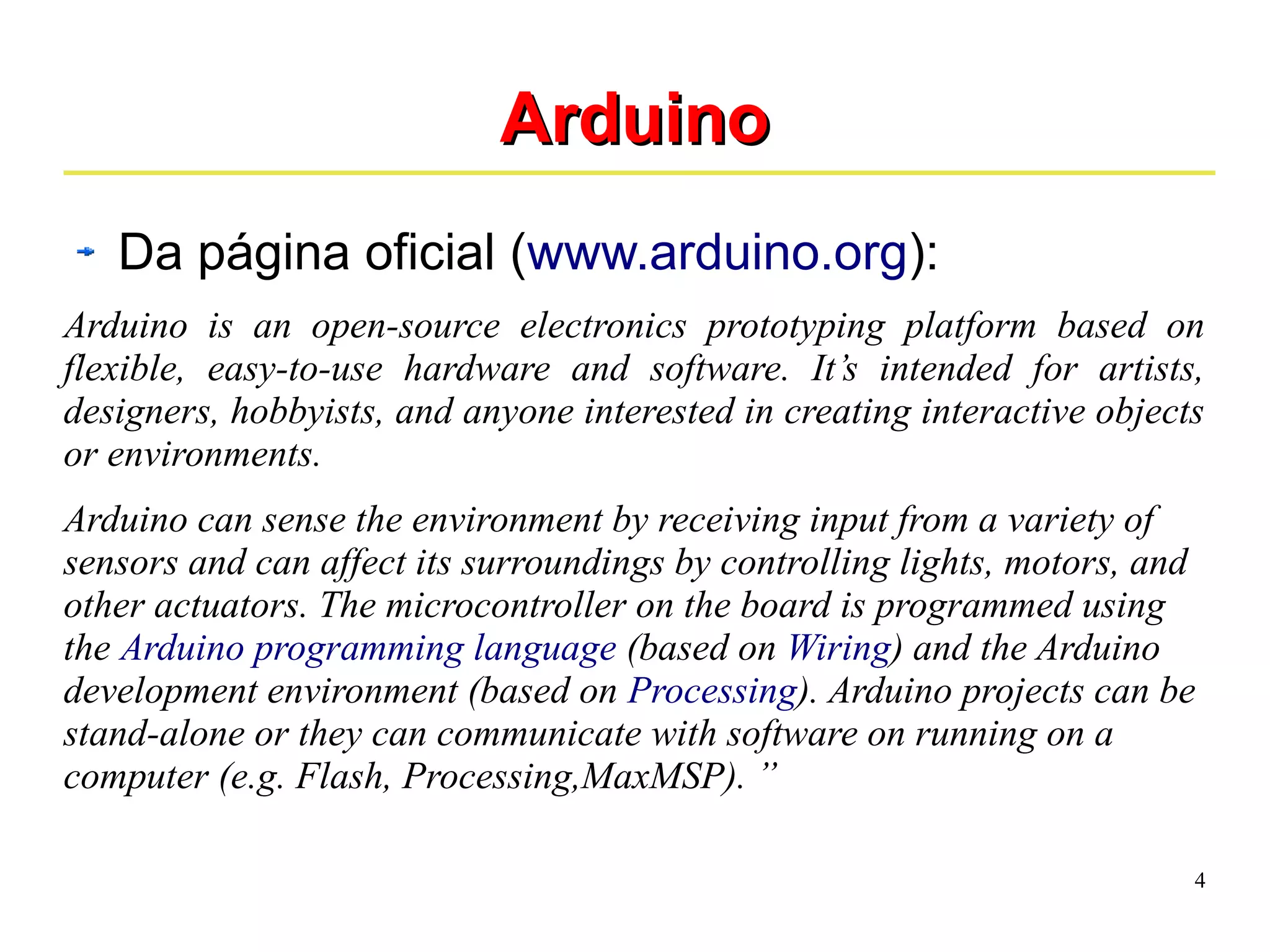

Da página oficial (www.arduino.org):
Arduino is an open-source electronics prototyping platform based on
flexible, easy-to-use hardware and software. It’s intended for artists,
designers, hobbyists, and anyone interested in creating interactive objects
or environments.
Arduino can sense the environment by receiving input from a variety of
sensors and can affect its surroundings by controlling lights, motors, and
other actuators. The microcontroller on the board is programmed using
the Arduino programming language (based on Wiring) and the Arduino
development environment (based on Processing). Arduino projects can be
stand-alone or they can communicate with software on running on a
computer (e.g. Flash, Processing,MaxMSP). ”
5
AArrdduuiinnoo

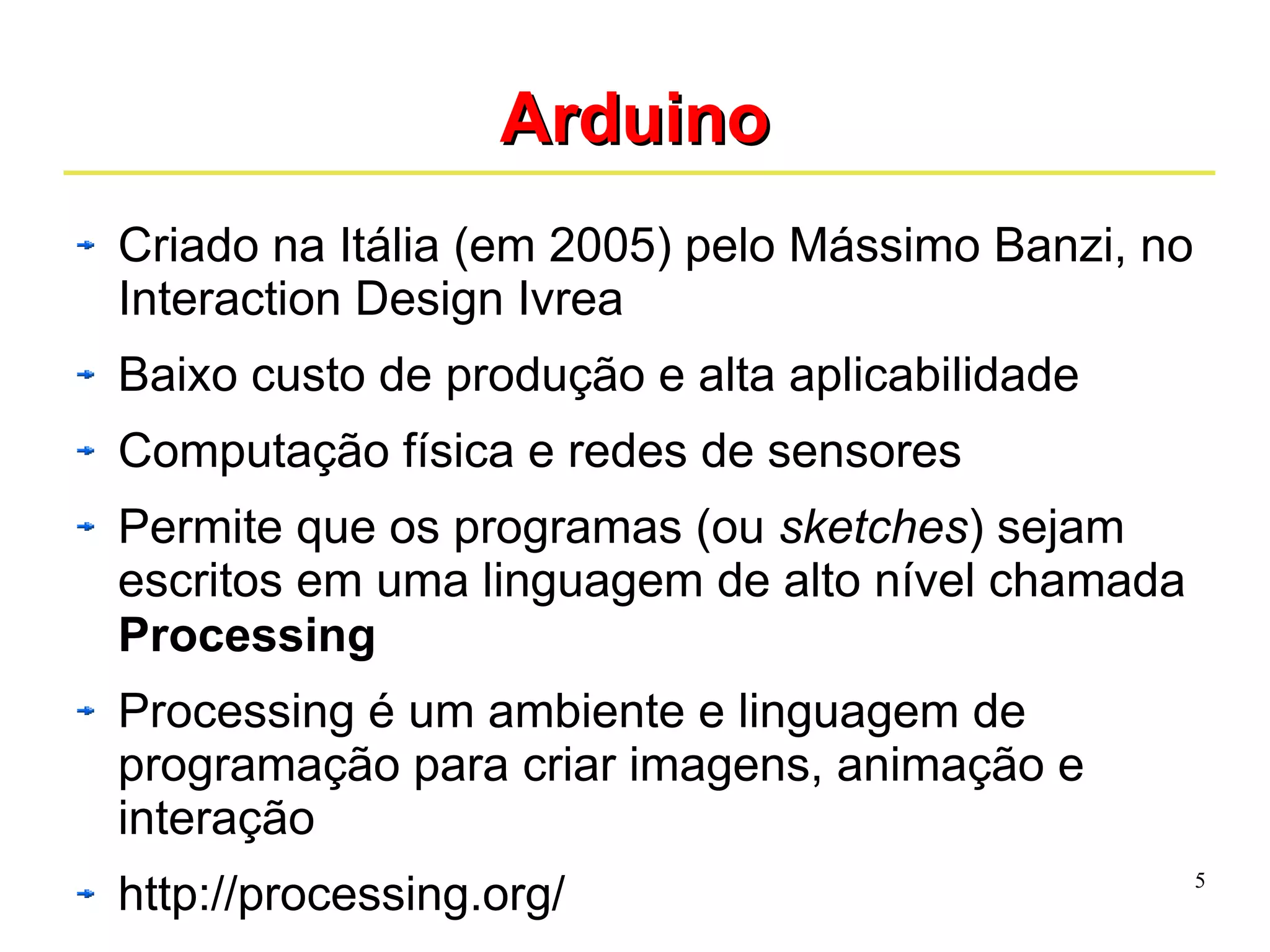

Criado na Itália (em 2005) pelo Mássimo Banzi, no
Interaction Design Ivrea
Baixo custo de produção e alta aplicabilidade
Computação física e redes de sensores
Permite que os programas (ou sketches) sejam
escritos em uma linguagem de alto nível chamada
Processing
Processing é um ambiente e linguagem de
programação para criar imagens, animação e
interação
http://processing.org/
6
VVeerrssõõeess ddoo AArrdduuiinnoo

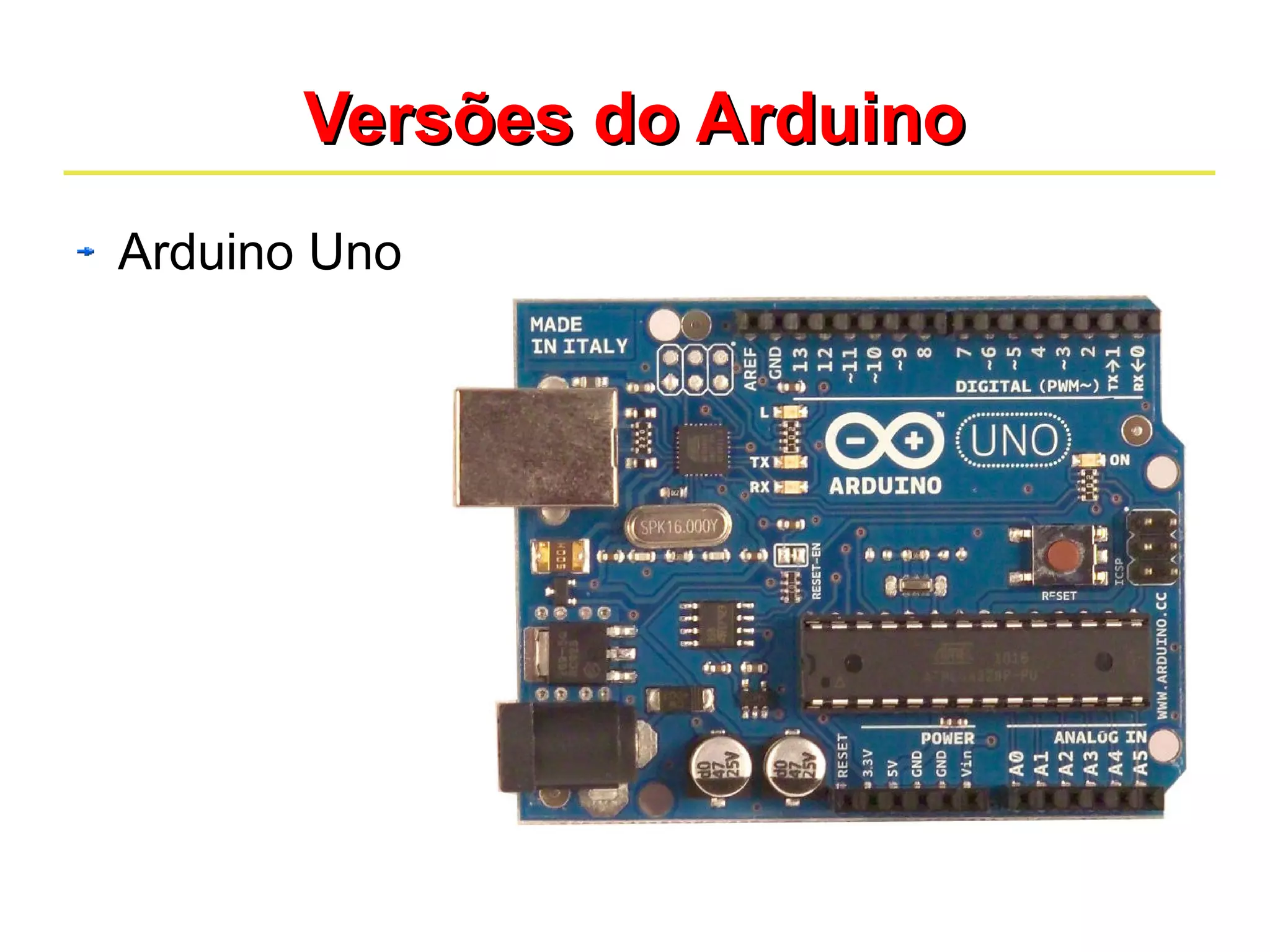

Arduino Uno
7
VVeerrssõõeess ddoo AArrdduuiinnoo

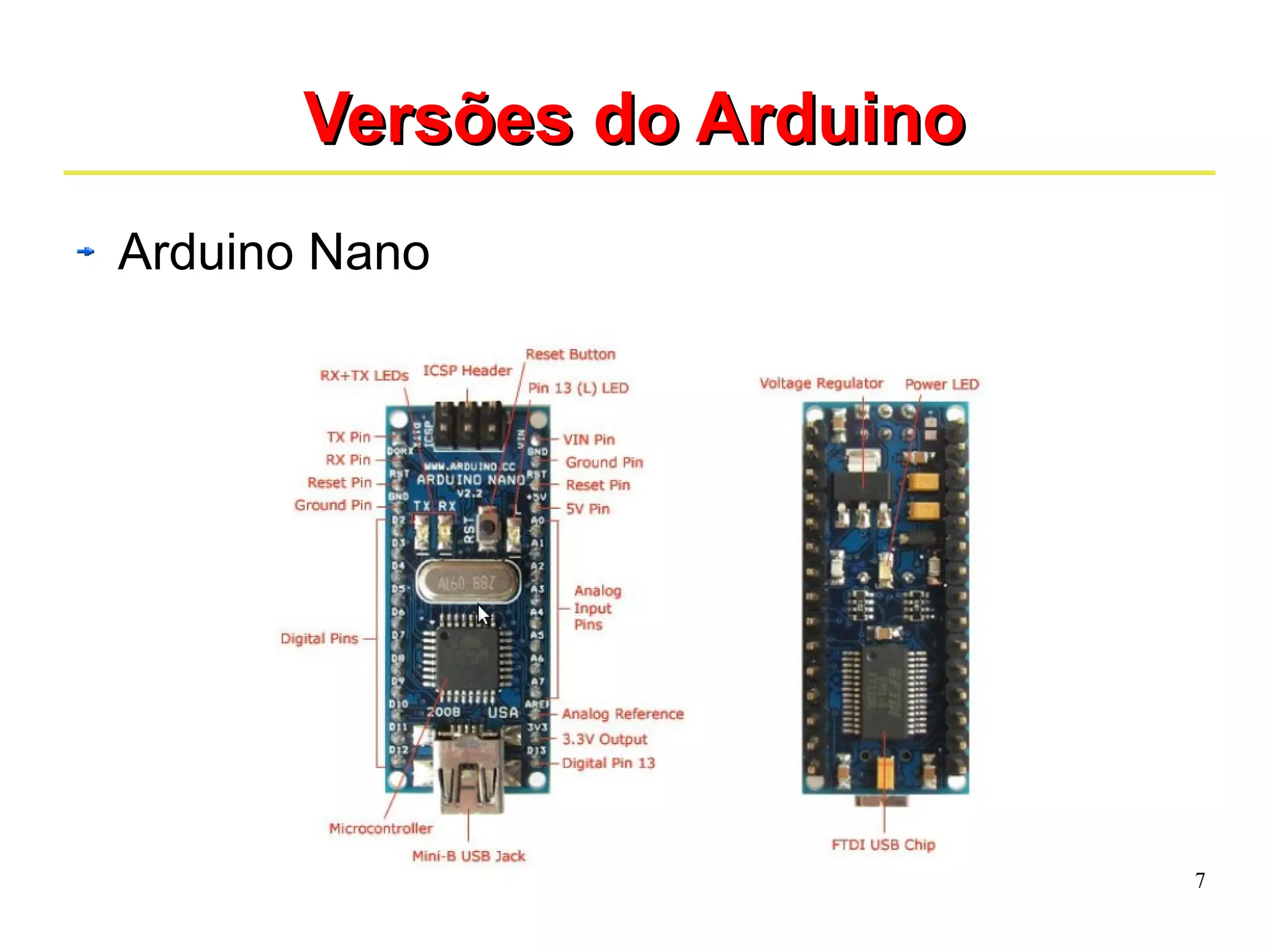

Arduino Nano
8

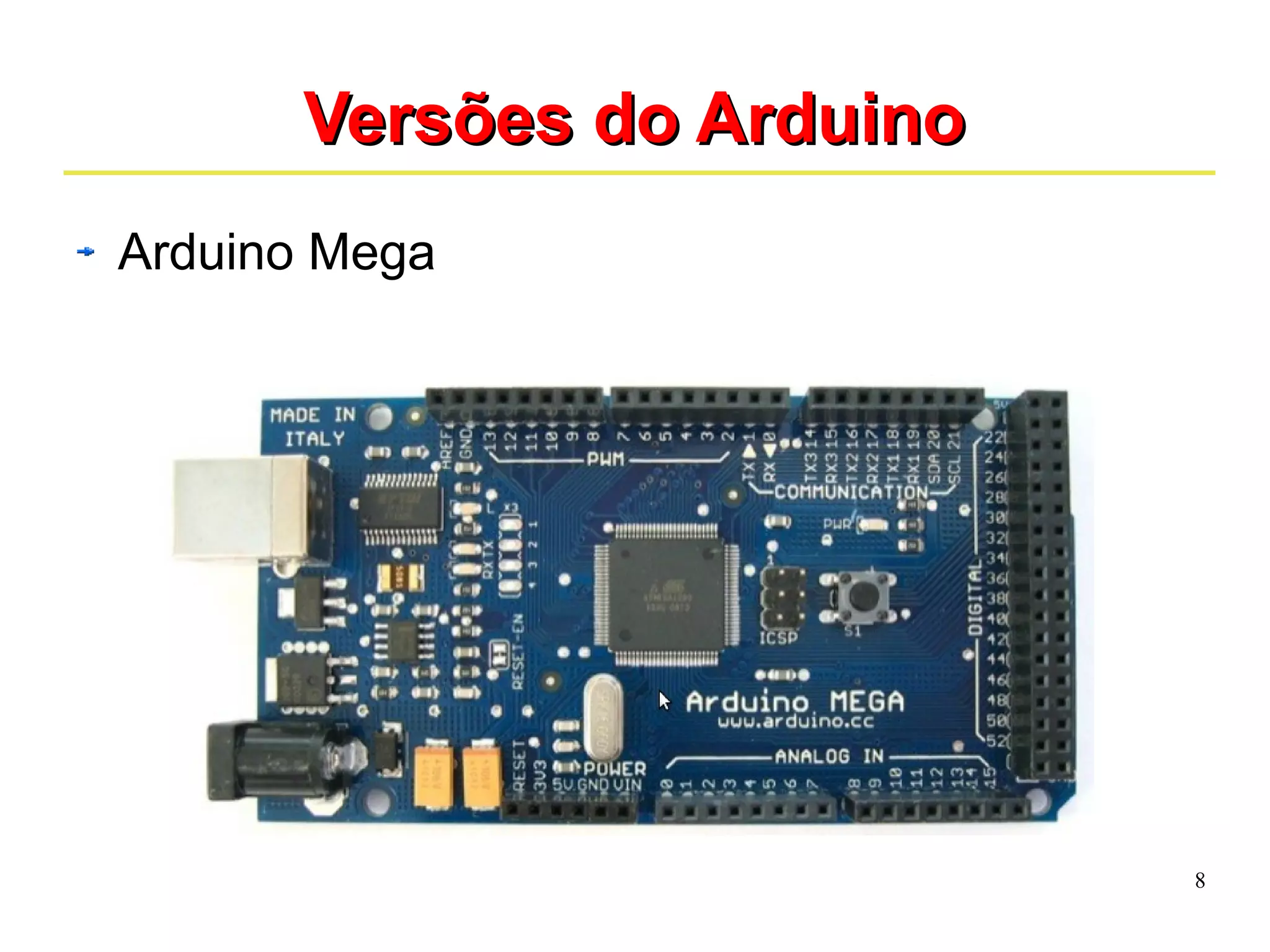

VVeerrssõõeess ddoo AArrdduuiinnoo
Arduino Mega
9

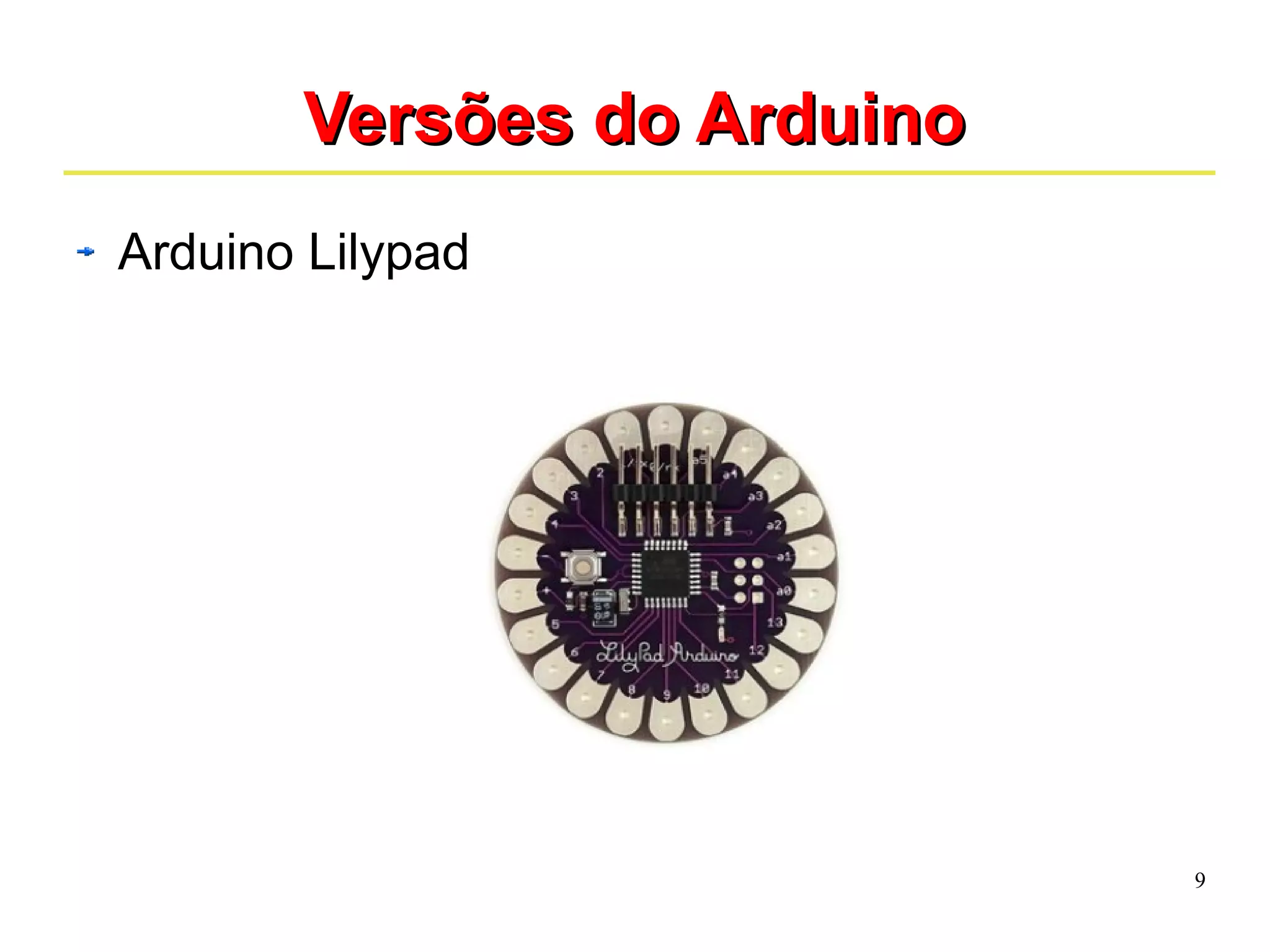

VVeerrssõõeess ddoo AArrdduuiinnoo
Arduino Lilypad
10

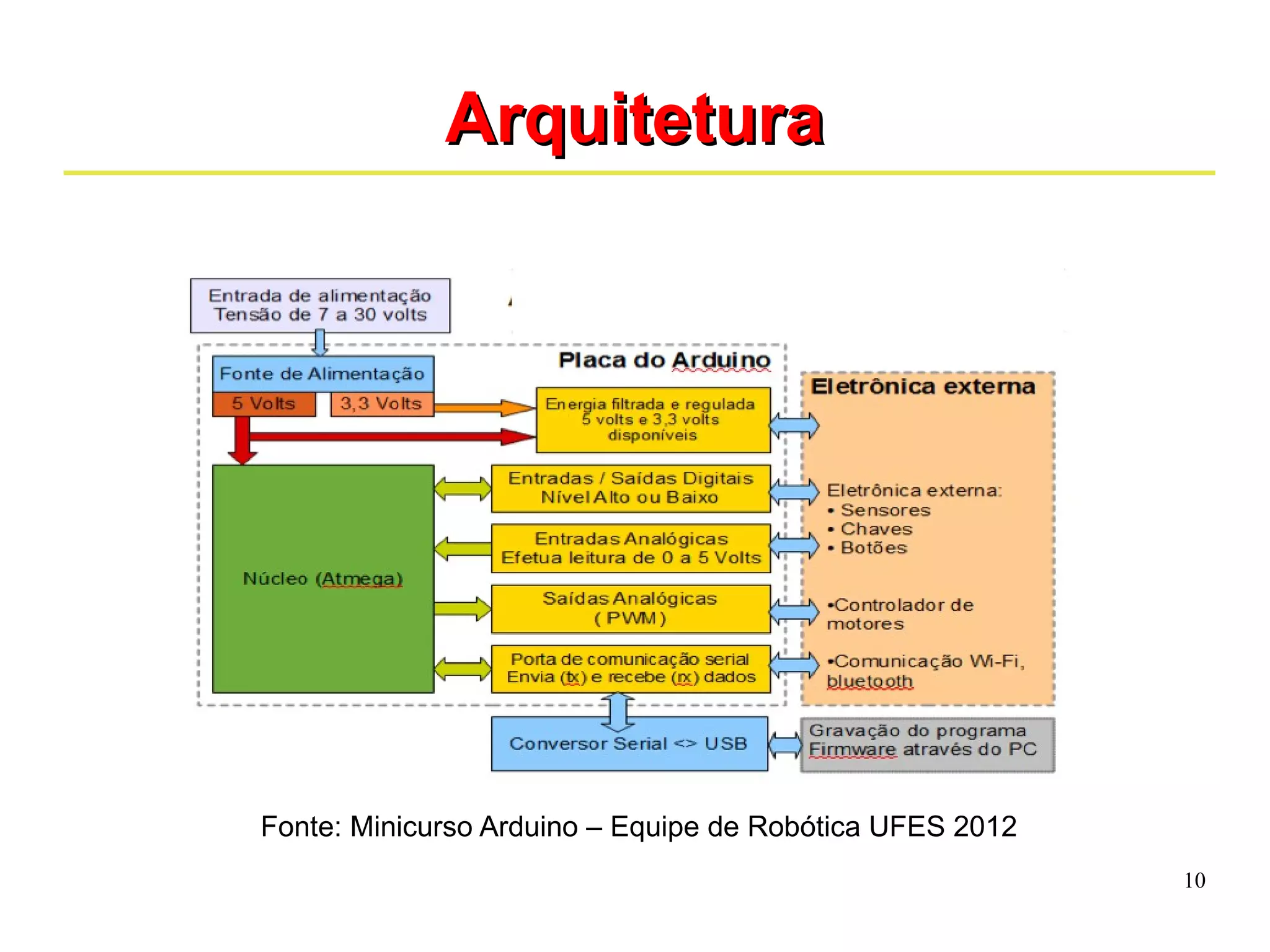

AArrqquuiitteettuurraa
Fonte: Minicurso Arduino – Equipe de Robótica UFES 2012
11

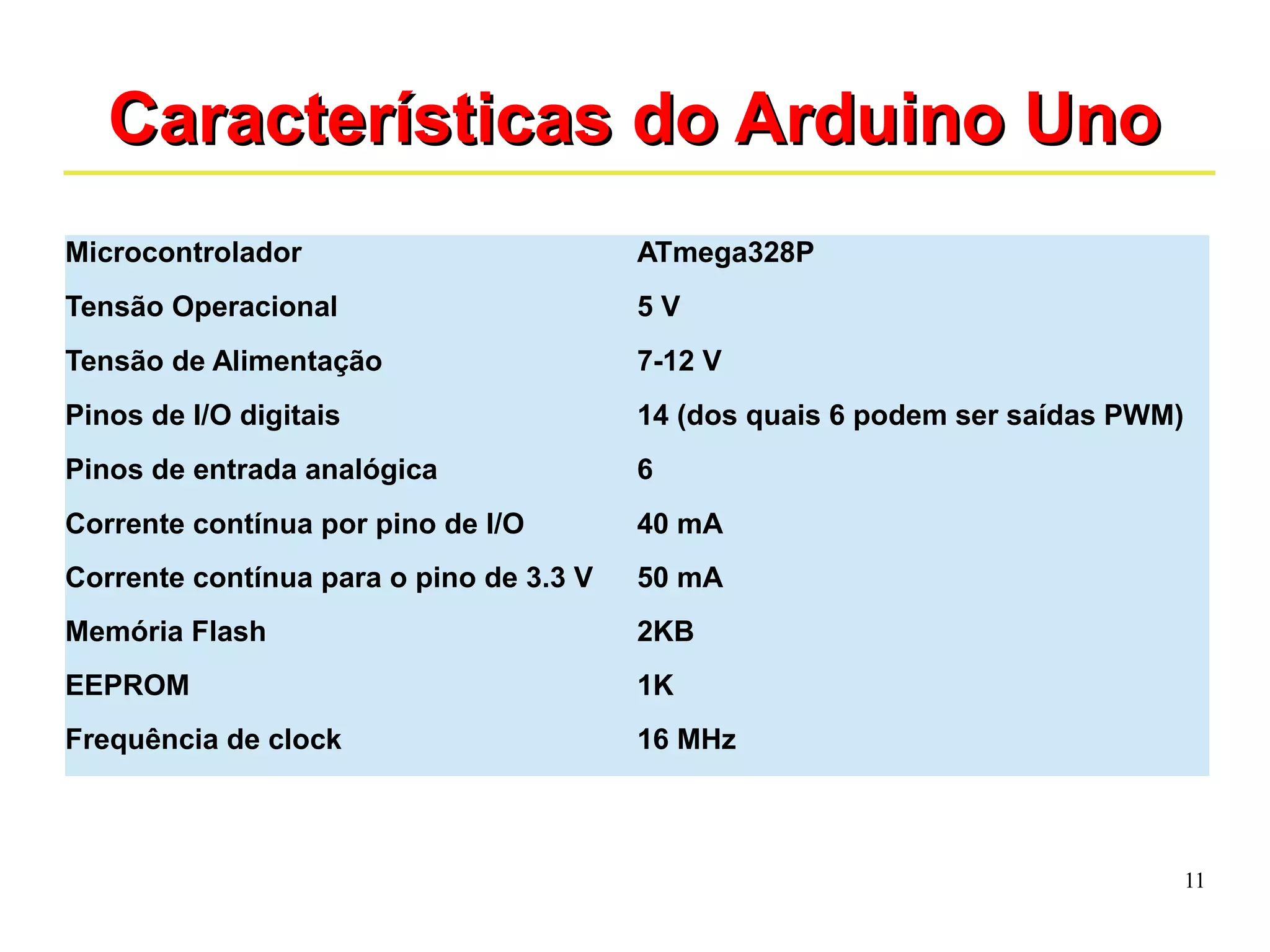

CCaarraacctteerrííssttiiccaass ddoo AArrdduuiinnoo UUnnoo
Microcontrolador ATmega328P
Tensão Operacional 5 V
Tensão de Alimentação 7-12 V
Pinos de I/O digitais 14 (dos quais 6 podem ser saídas PWM)
Pinos de entrada analógica 6
Corrente contínua por pino de I/O 40 mA
Corrente contínua para o pino de 3.3 V 50 mA
Memória Flash 2KB
EEPROM 1K
Frequência de clock 16 MHz
12

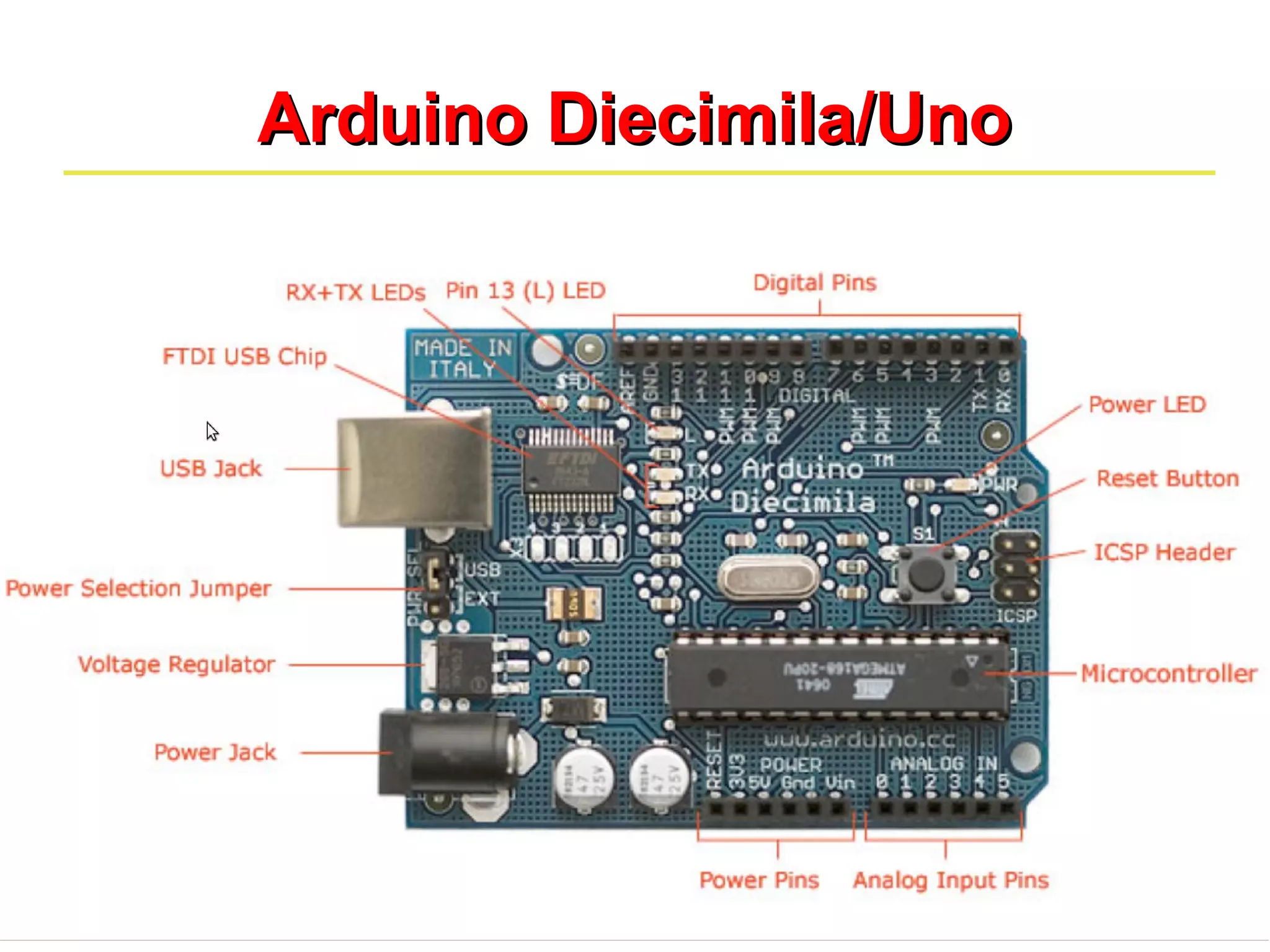

AArrdduuiinnoo DDiieecciimmiillaa//UUnnoo
13
14
OOkk...... bbuutt ffiirrsstt,, lleett''ss ggoo
sshhooppppiinngg
15

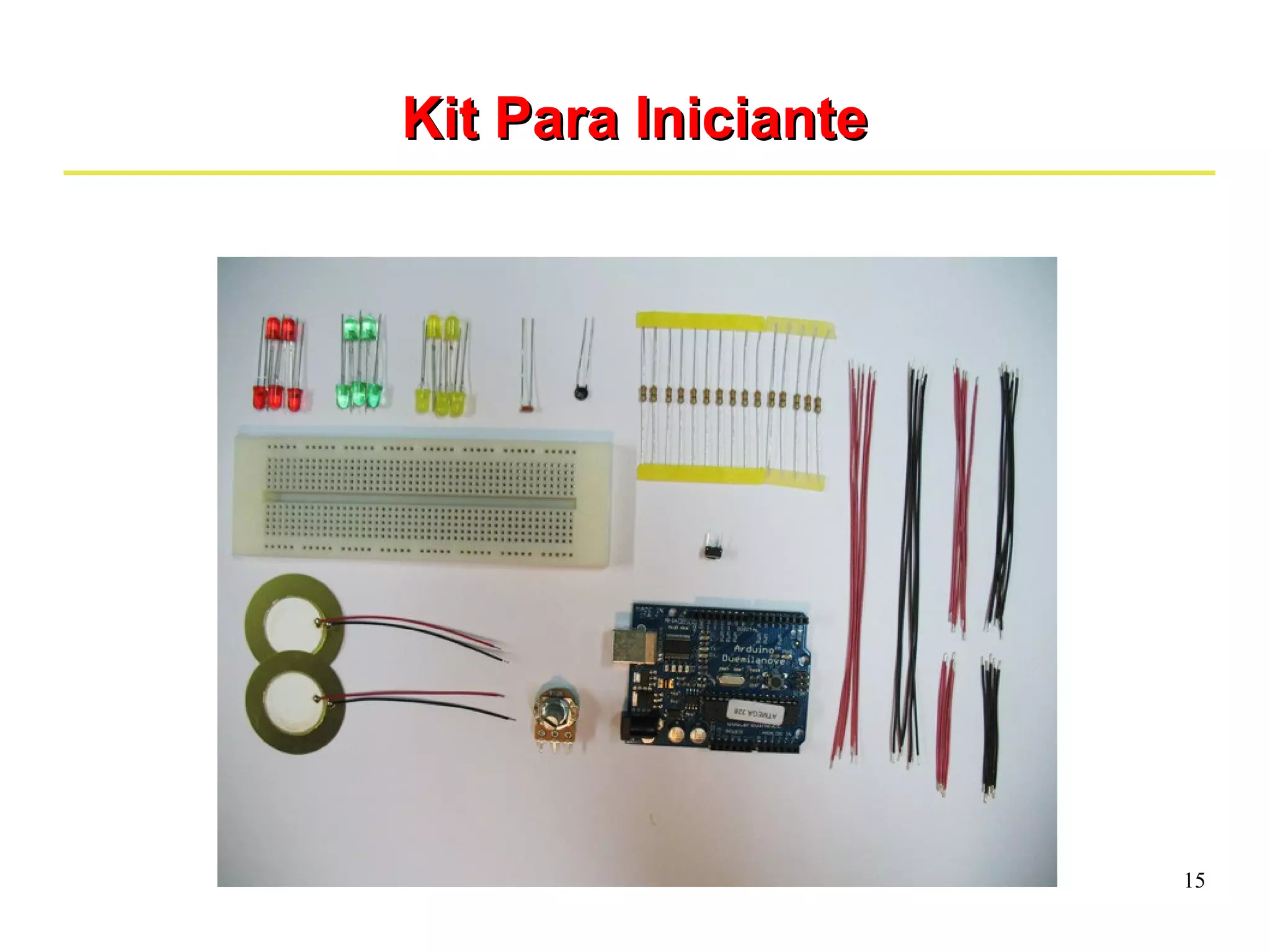

KKiitt PPaarraa IInniicciiaannttee
16

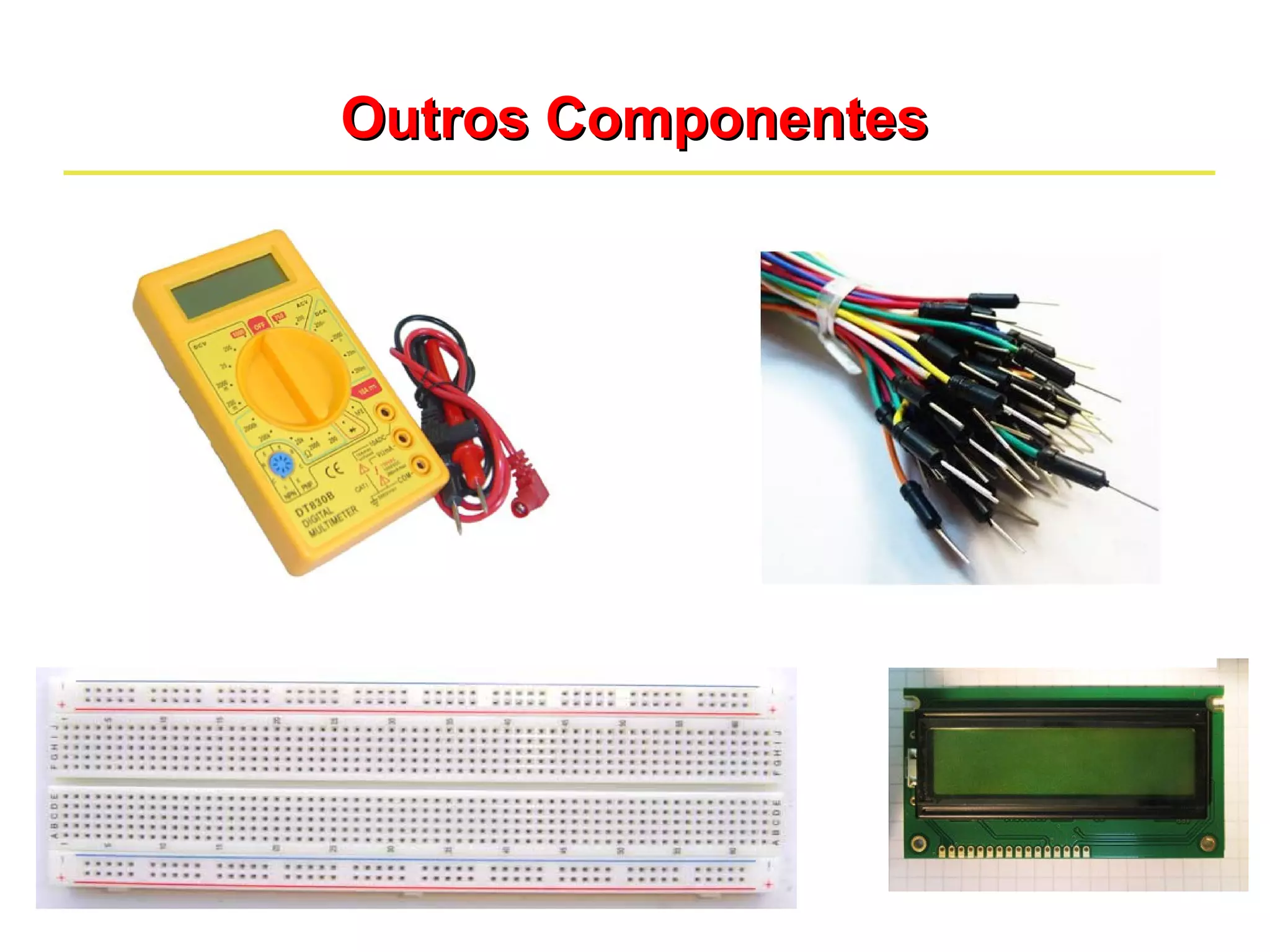

OOuuttrrooss CCoommppoonneenntteess
17

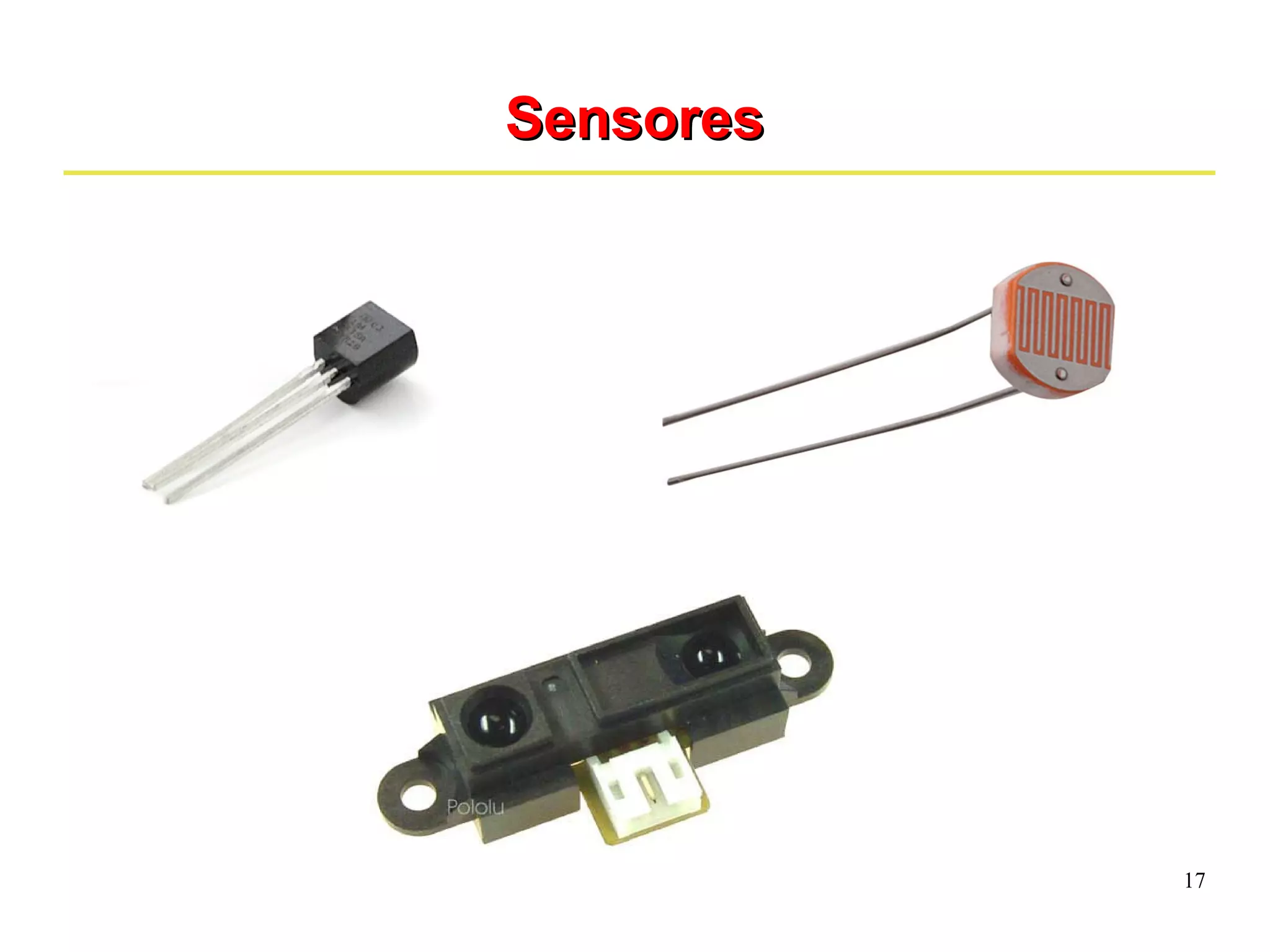

SSeennssoorreess
18
““HHeelllloo WWoorrlldd””
19
AAmmbbiieennttee ddee DDeesseennvvoollvviimmeennttoo

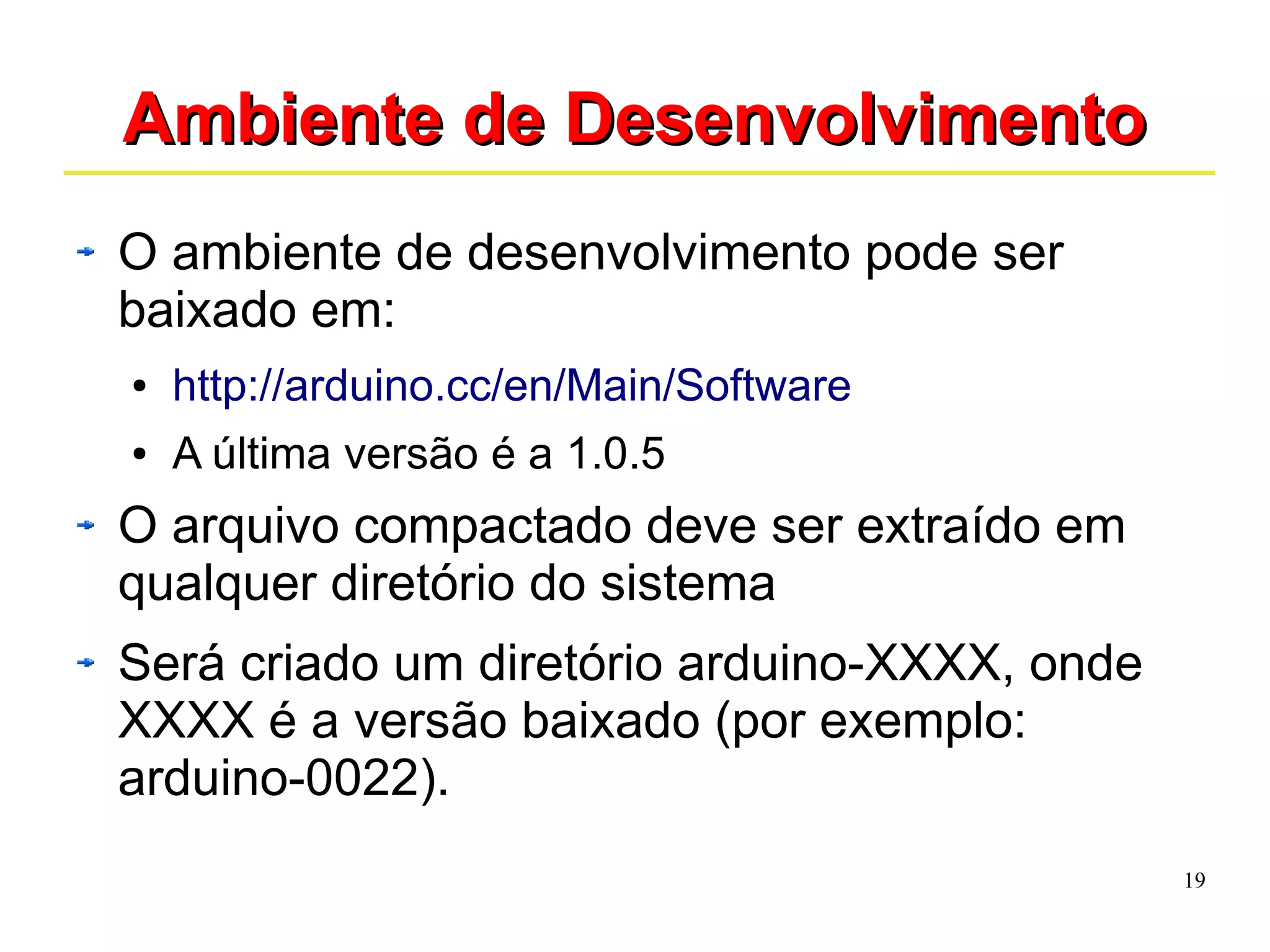

O ambiente de desenvolvimento pode ser
baixado em:
● http://arduino.cc/en/Main/Software
● A última versão é a 1.0.5
O arquivo compactado deve ser extraído em
qualquer diretório do sistema
Será criado um diretório arduino-XXXX, onde
XXXX é a versão baixado (por exemplo:
arduino-0022).
20
AAmmbbiieennttee ddee DDeesseennvvoollvviimmeennttoo

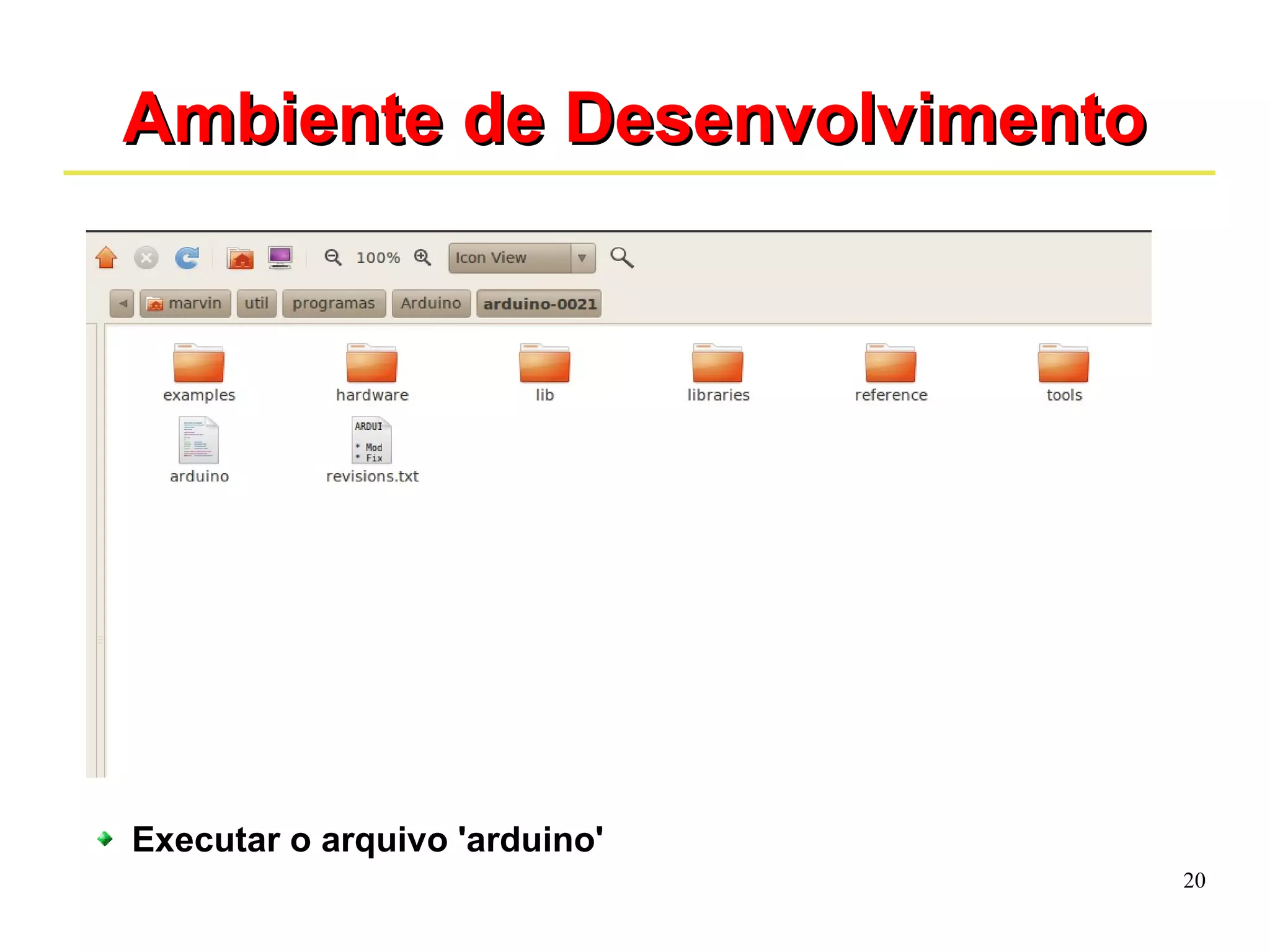

Executar o arquivo 'arduino'
21

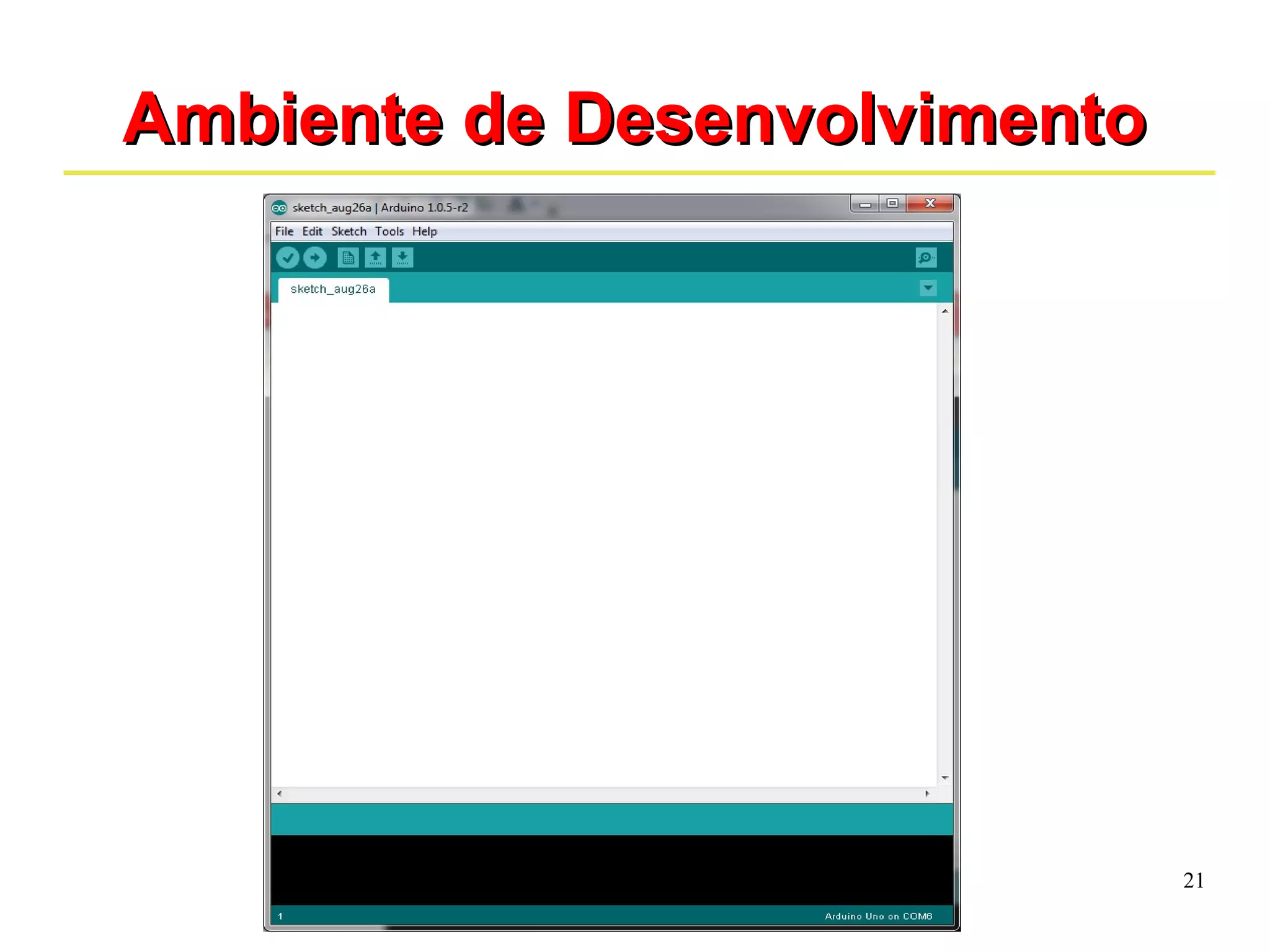

AAmmbbiieennttee ddee DDeesseennvvoollvviimmeennttoo
22
CCoonnffiigguurraannddoo oo AAmmbbiieennttee

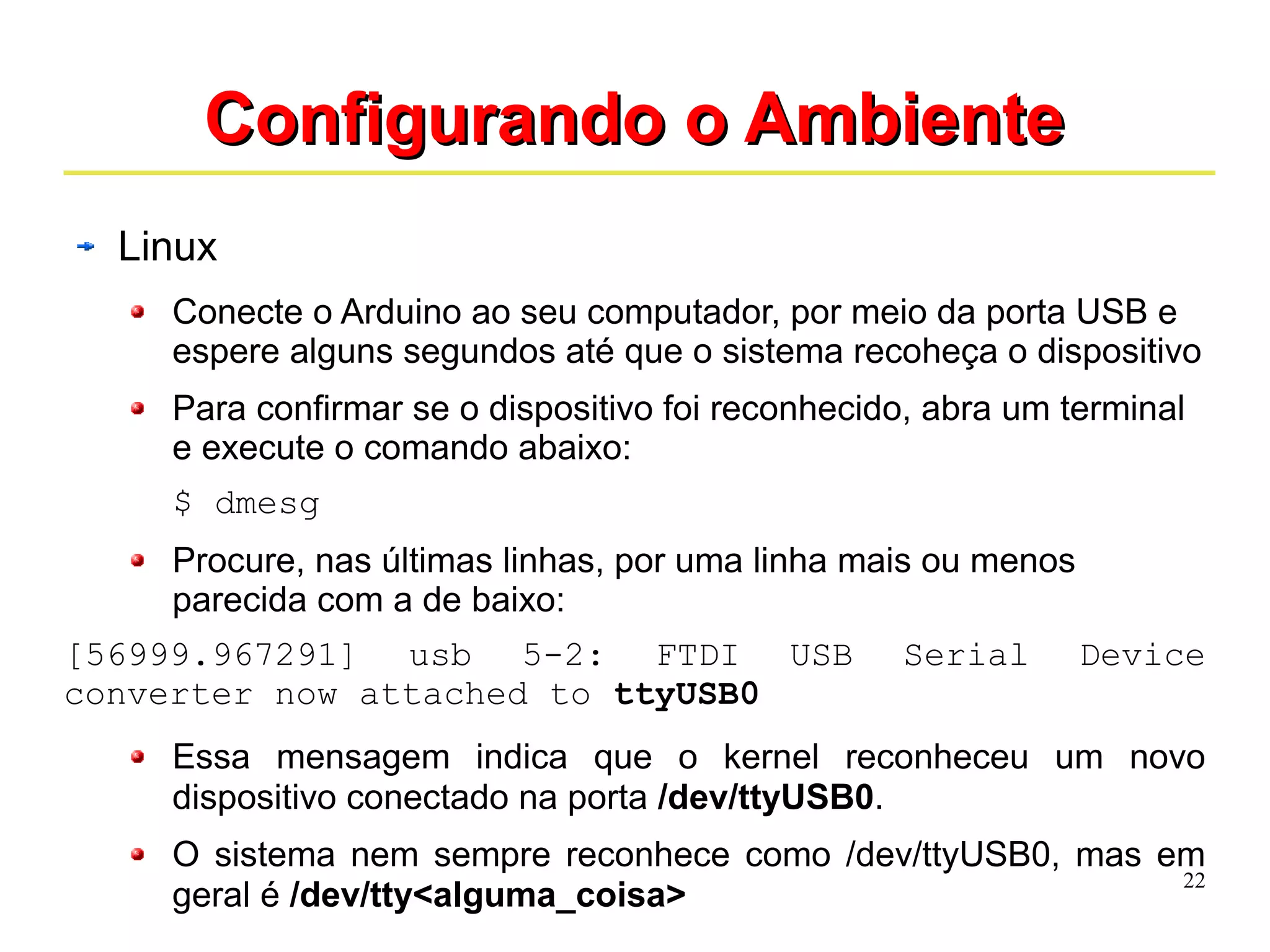

Linux
Conecte o Arduino ao seu computador, por meio da porta USB e
espere alguns segundos até que o sistema recoheça o dispositivo
Para confirmar se o dispositivo foi reconhecido, abra um terminal
e execute o comando abaixo:
$ dmesg
Procure, nas últimas linhas, por uma linha mais ou menos
parecida com a de baixo:
[56999.967291] usb 5-2: FTDI USB Serial Device
converter now attached to ttyUSB0
Essa mensagem indica que o kernel reconheceu um novo
dispositivo conectado na porta /dev/ttyUSB0.
O sistema nem sempre reconhece como /dev/ttyUSB0, mas em
geral é /dev/tty<alguma_coisa>
23
CCoonnffiigguurraannddoo oo AAmmbbiieennttee

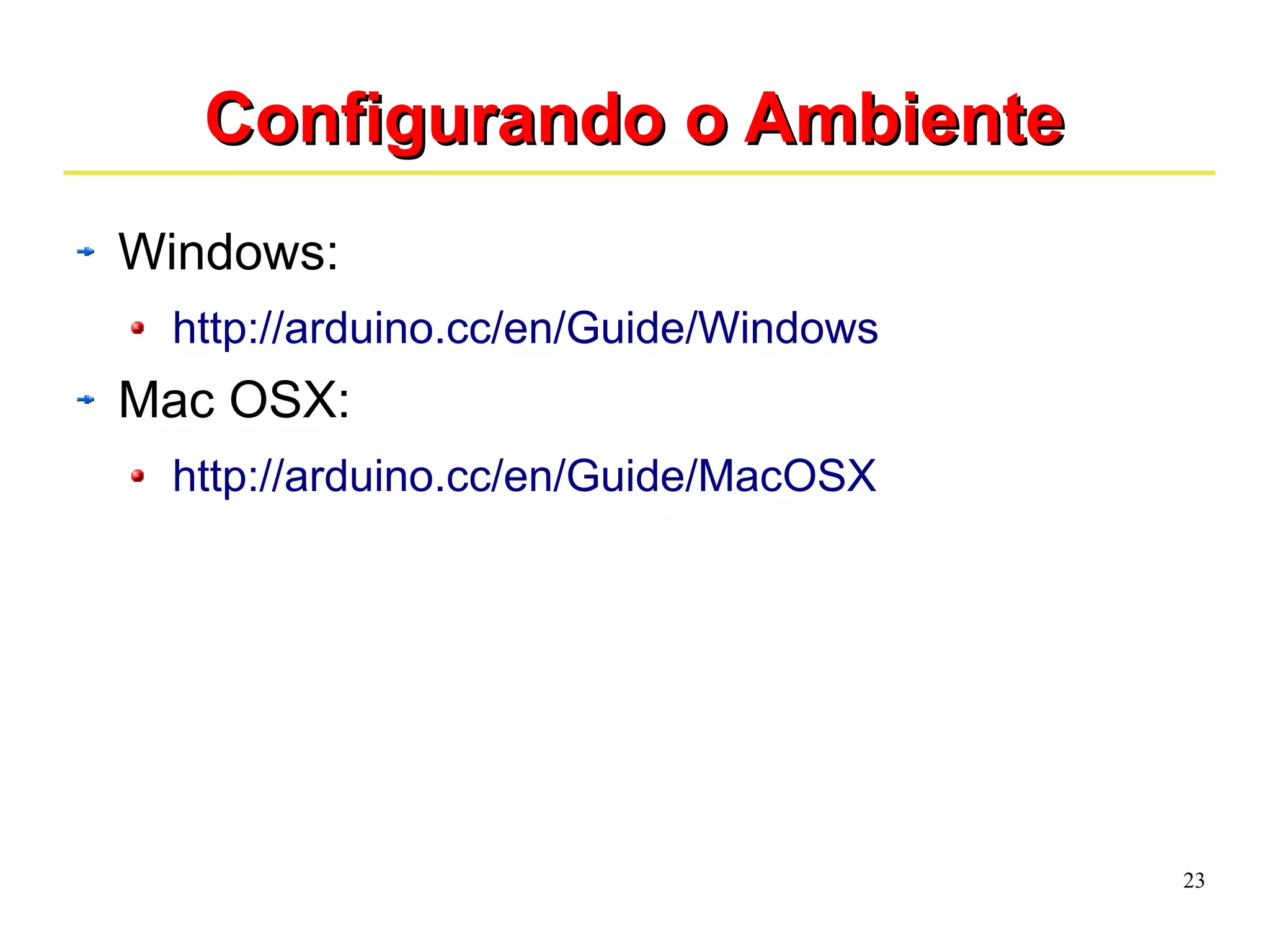

Windows:
http://arduino.cc/en/Guide/Windows
Mac OSX:
http://arduino.cc/en/Guide/MacOSX
24

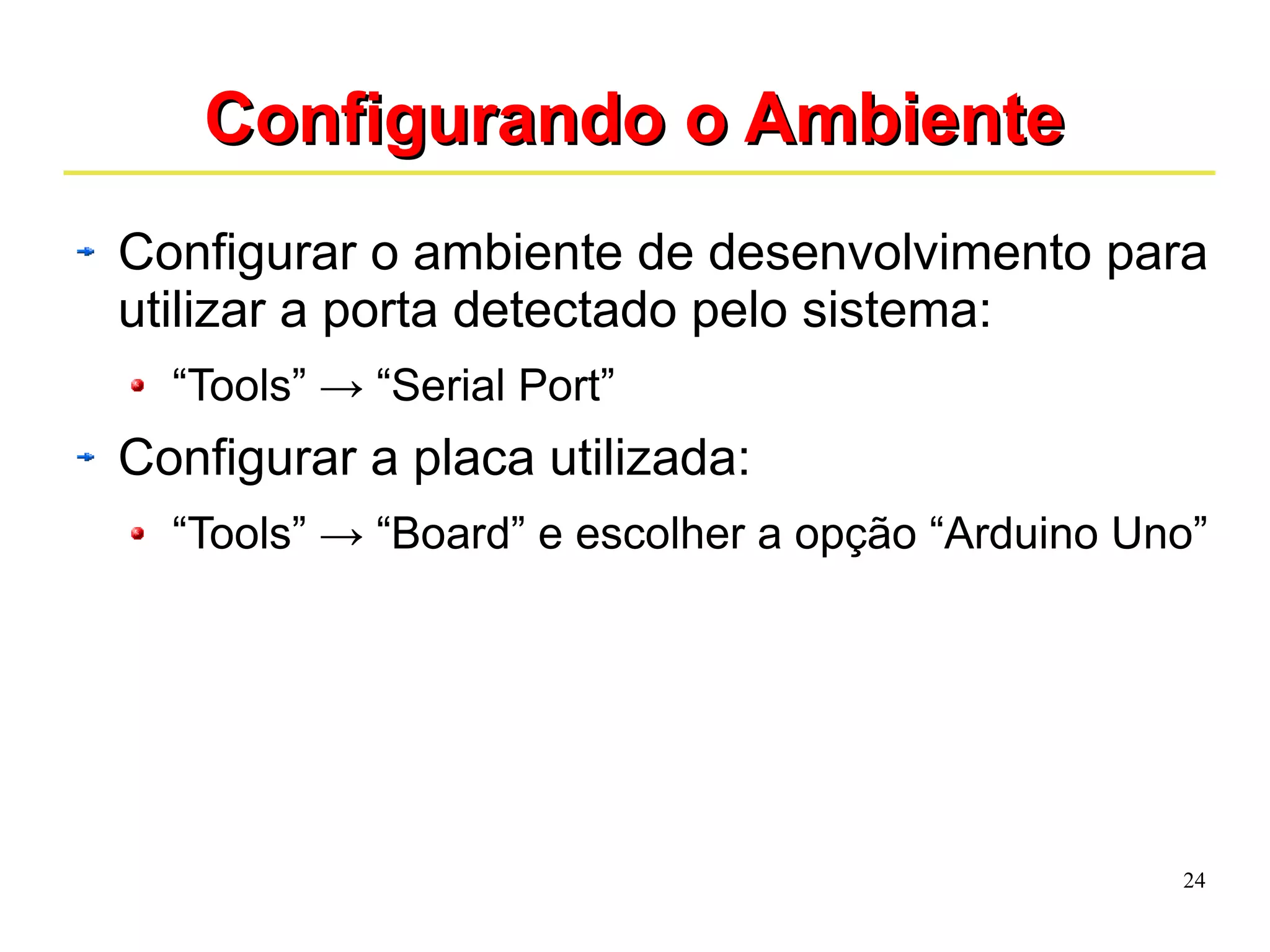

CCoonnffiigguurraannddoo oo AAmmbbiieennttee
Configurar o ambiente de desenvolvimento para
utilizar a porta detectado pelo sistema:
“Tools” → “Serial Port”
Configurar a placa utilizada:
“Tools” → “Board” e escolher a opção “Arduino Uno”
25
““HHeelllloo WWoorrlldd””

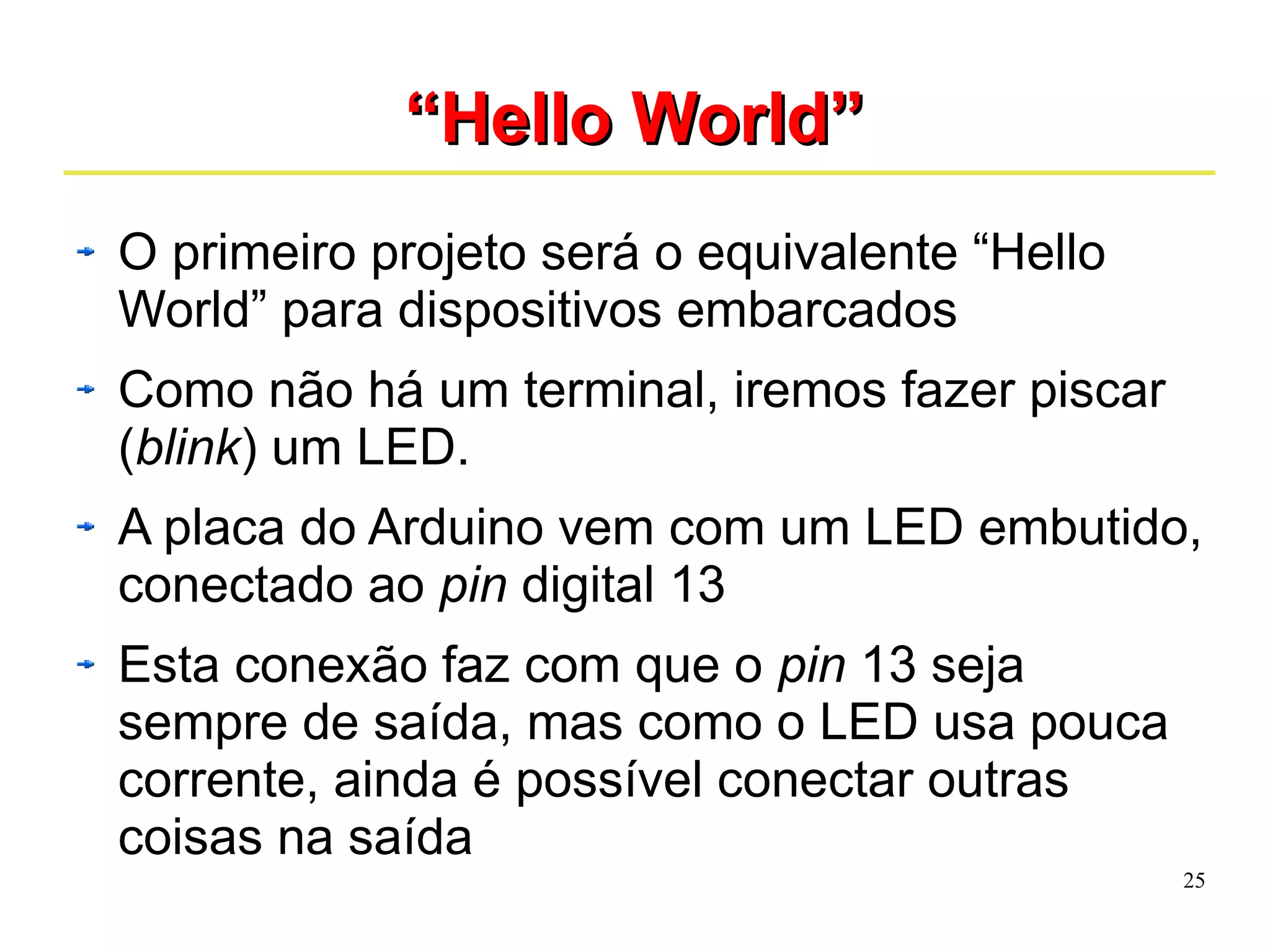

O primeiro projeto será o equivalente “Hello
World” para dispositivos embarcados
Como não há um terminal, iremos fazer piscar
(blink) um LED.
A placa do Arduino vem com um LED embutido,
conectado ao pin digital 13
Esta conexão faz com que o pin 13 seja
sempre de saída, mas como o LED usa pouca
corrente, ainda é possível conectar outras
coisas na saída
26
““HHeelllloo WWoorrlldd””

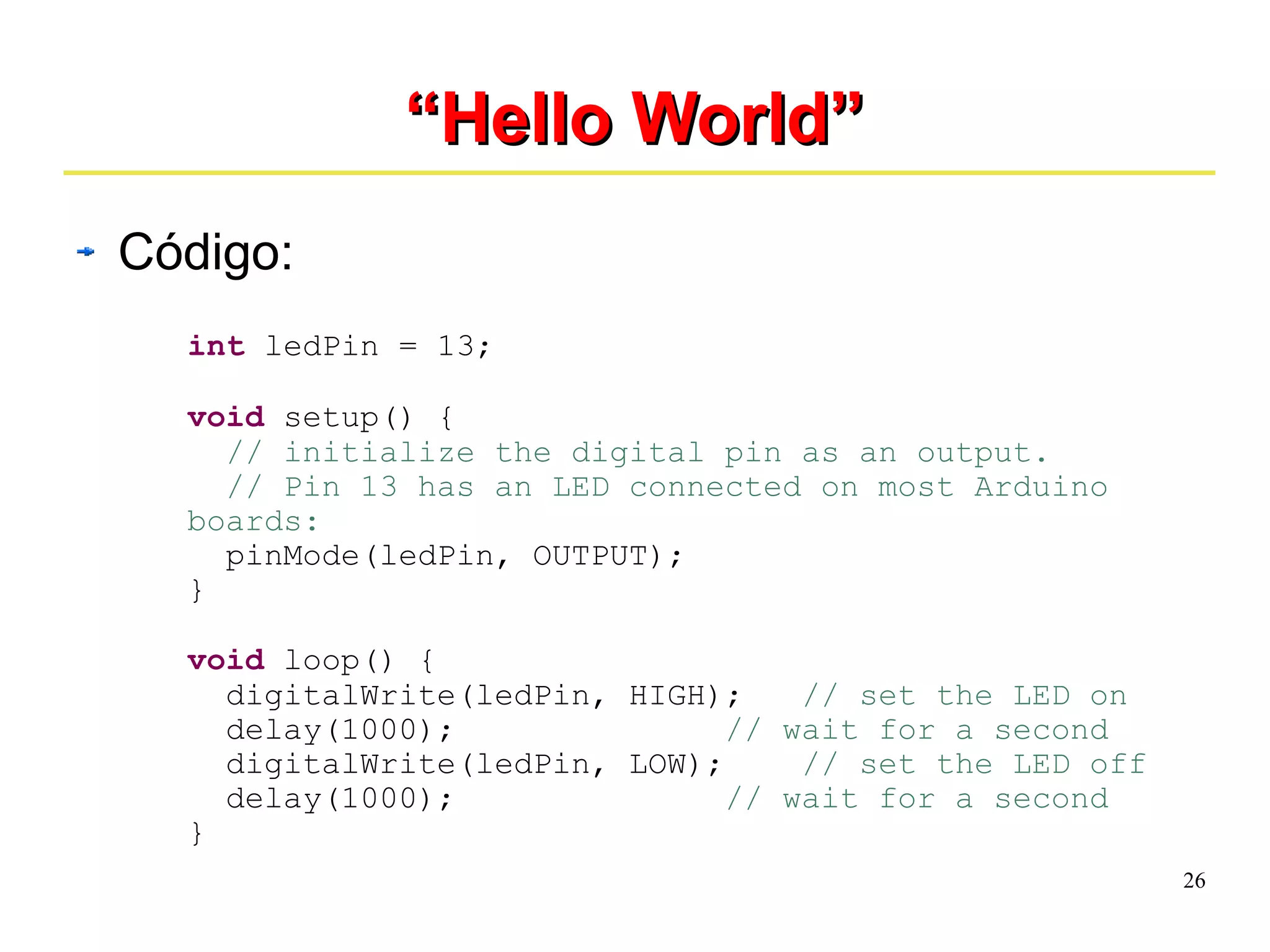

Código:
int ledPin = 13;
void setup() {
// initialize the digital pin as an output.
// Pin 13 has an LED connected on most Arduino
boards:
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, HIGH); // set the LED on
delay(1000); // wait for a second
digitalWrite(ledPin, LOW); // set the LED off
delay(1000); // wait for a second
}
27
““HHeelllloo WWoorrlldd””

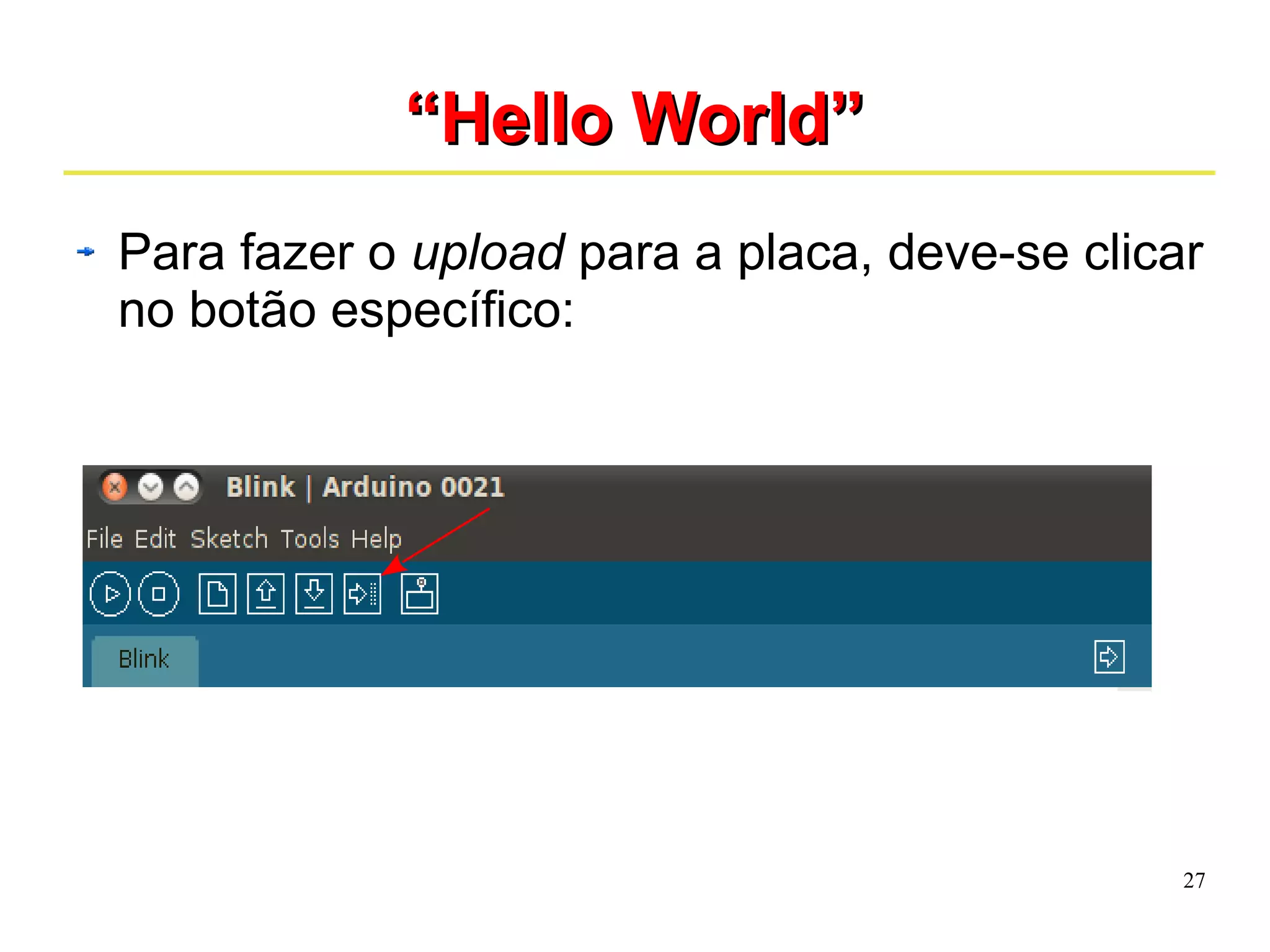

Para fazer o upload para a placa, deve-se clicar
no botão específico:
28
EExxpplliiccaannddoo oo ccóóddiiggoo

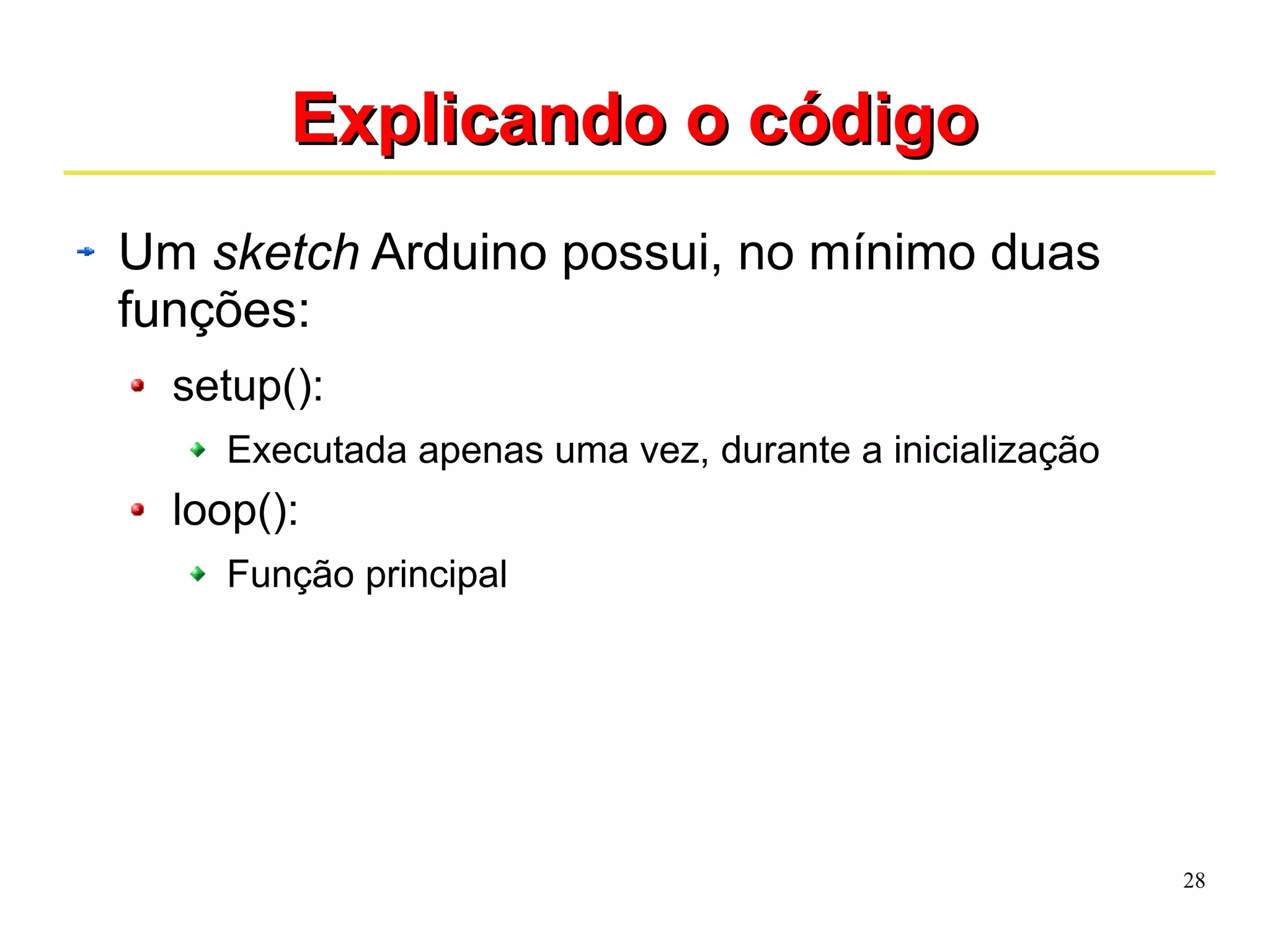

Um sketch Arduino possui, no mínimo duas
funções:
setup():
Executada apenas uma vez, durante a inicialização
loop():
Função principal
29
EExxpplliiccaannddoo oo ccóóddiiggoo

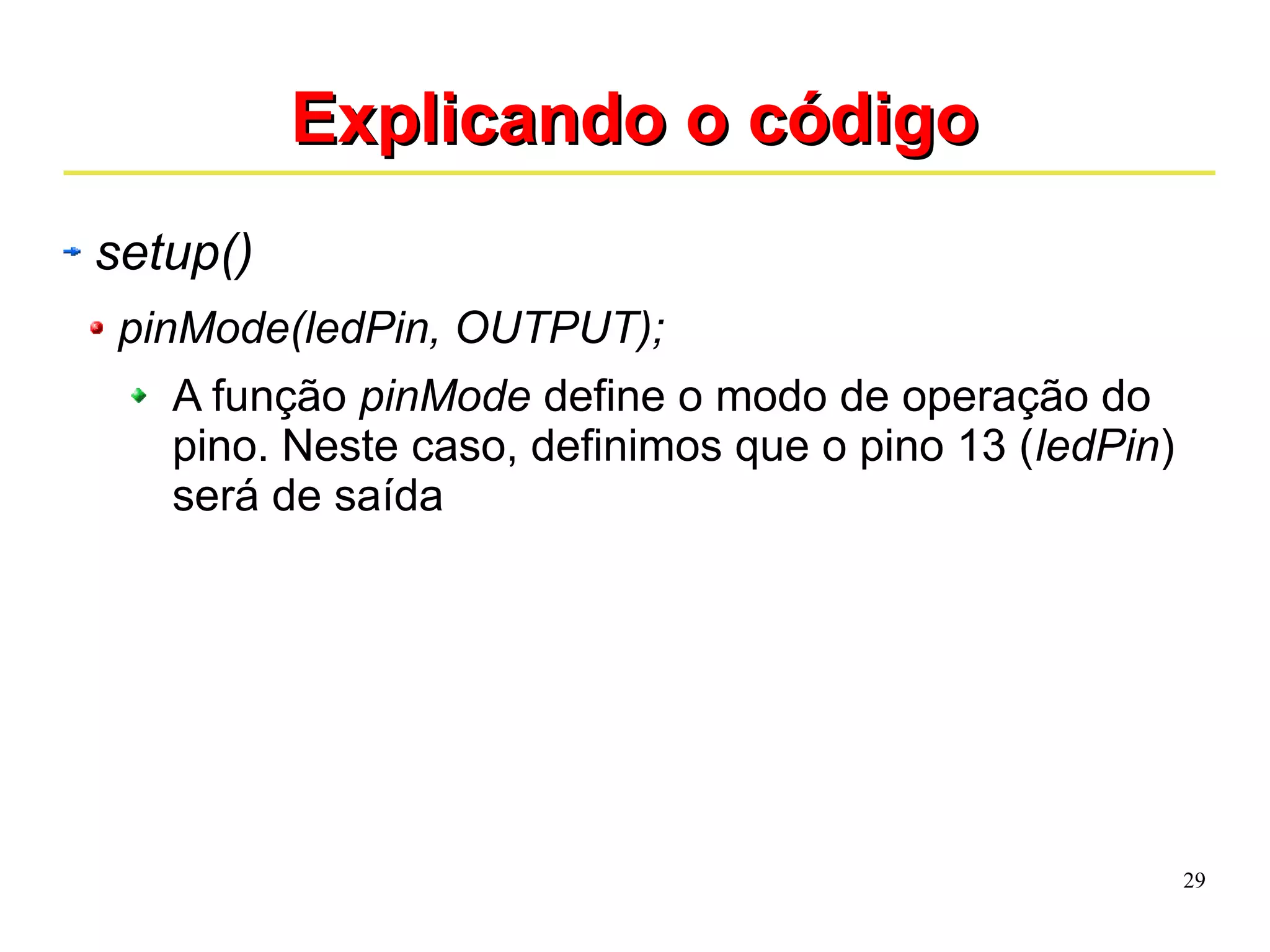

setup()
pinMode(ledPin, OUTPUT);
A função pinMode define o modo de operação do
pino. Neste caso, definimos que o pino 13 (ledPin)
será de saída
30

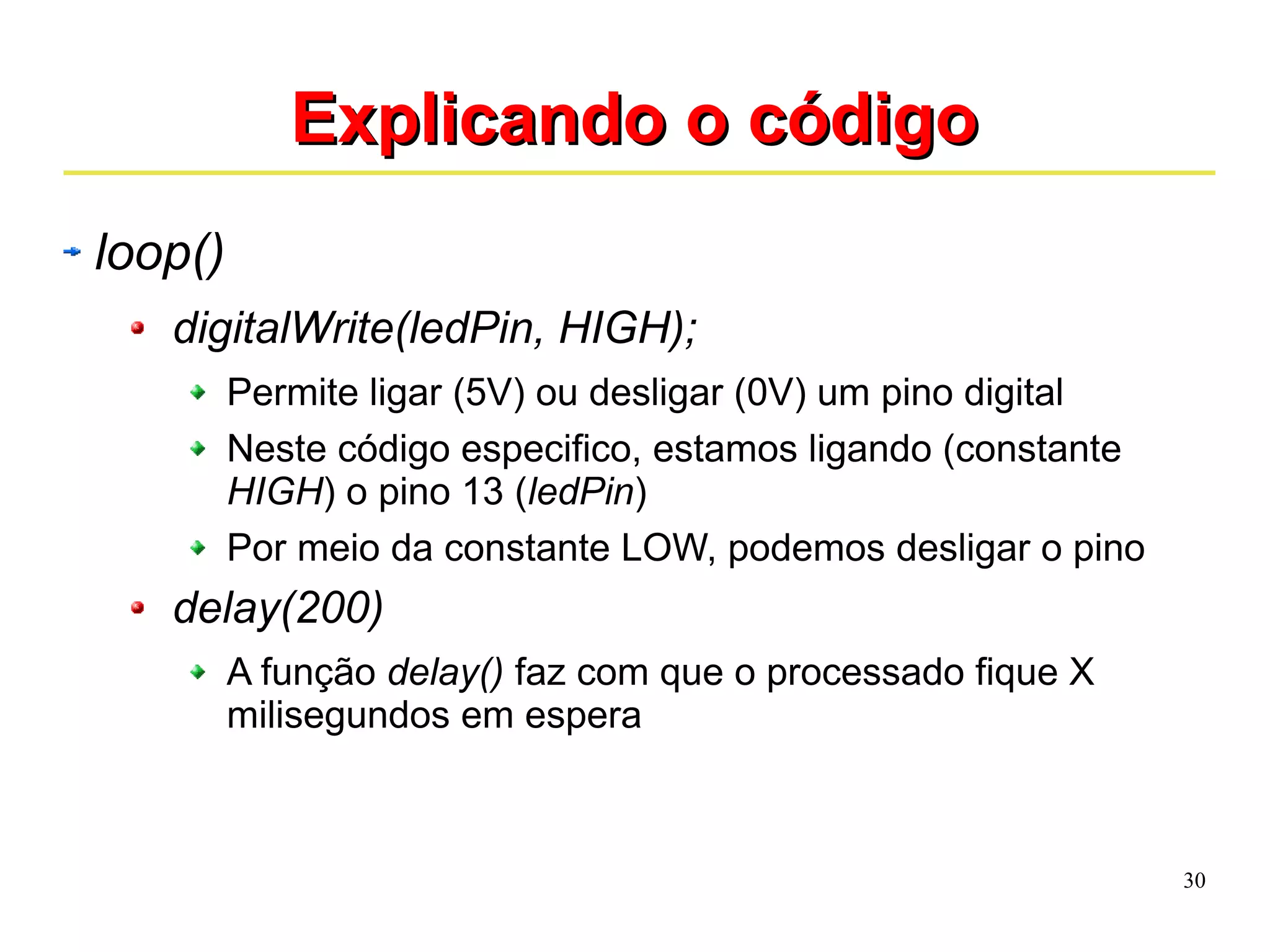

EExxpplliiccaannddoo oo ccóóddiiggoo
loop()
digitalWrite(ledPin, HIGH);
Permite ligar (5V) ou desligar (0V) um pino digital
Neste código especifico, estamos ligando (constante
HIGH) o pino 13 (ledPin)
Por meio da constante LOW, podemos desligar o pino
delay(200)
A função delay() faz com que o processado fique X
milisegundos em espera
31
PPrroojjeettoo 000011::
LLEEDD FFllaasshheerr
32
LLEEDD FFllaasshheerr

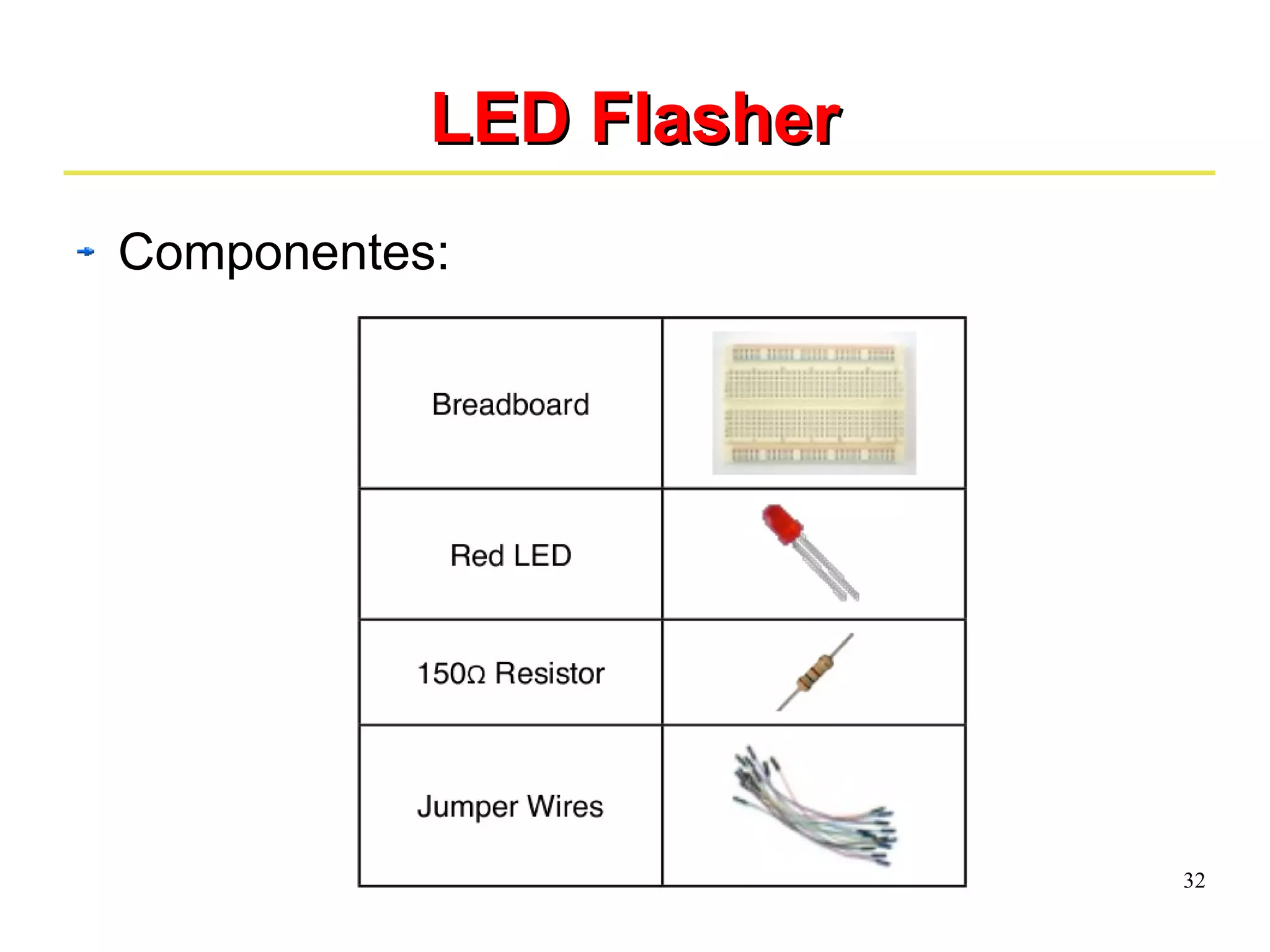

Componentes:
33
LLEEDD FFllaasshheerr

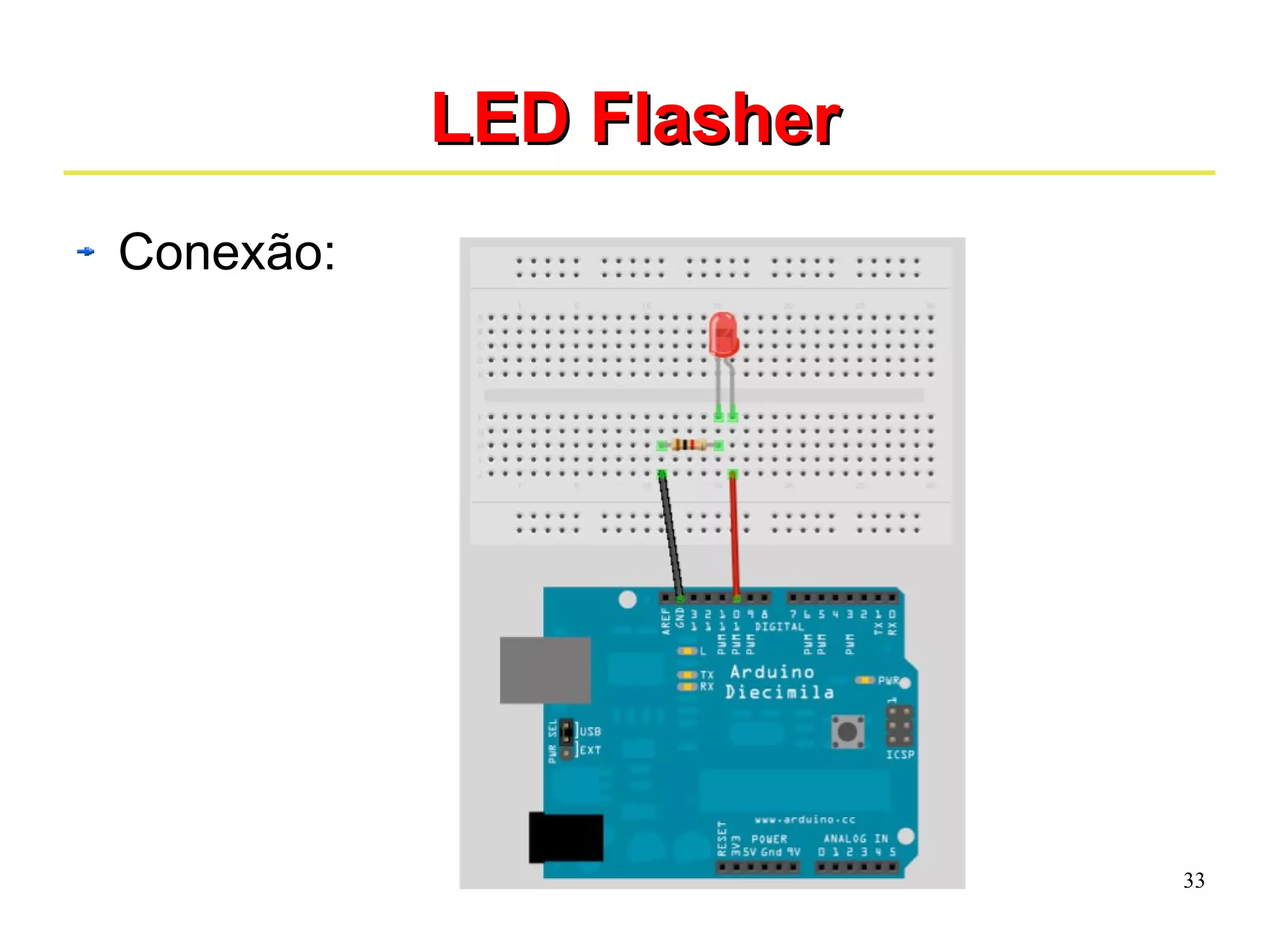

Conexão:
34

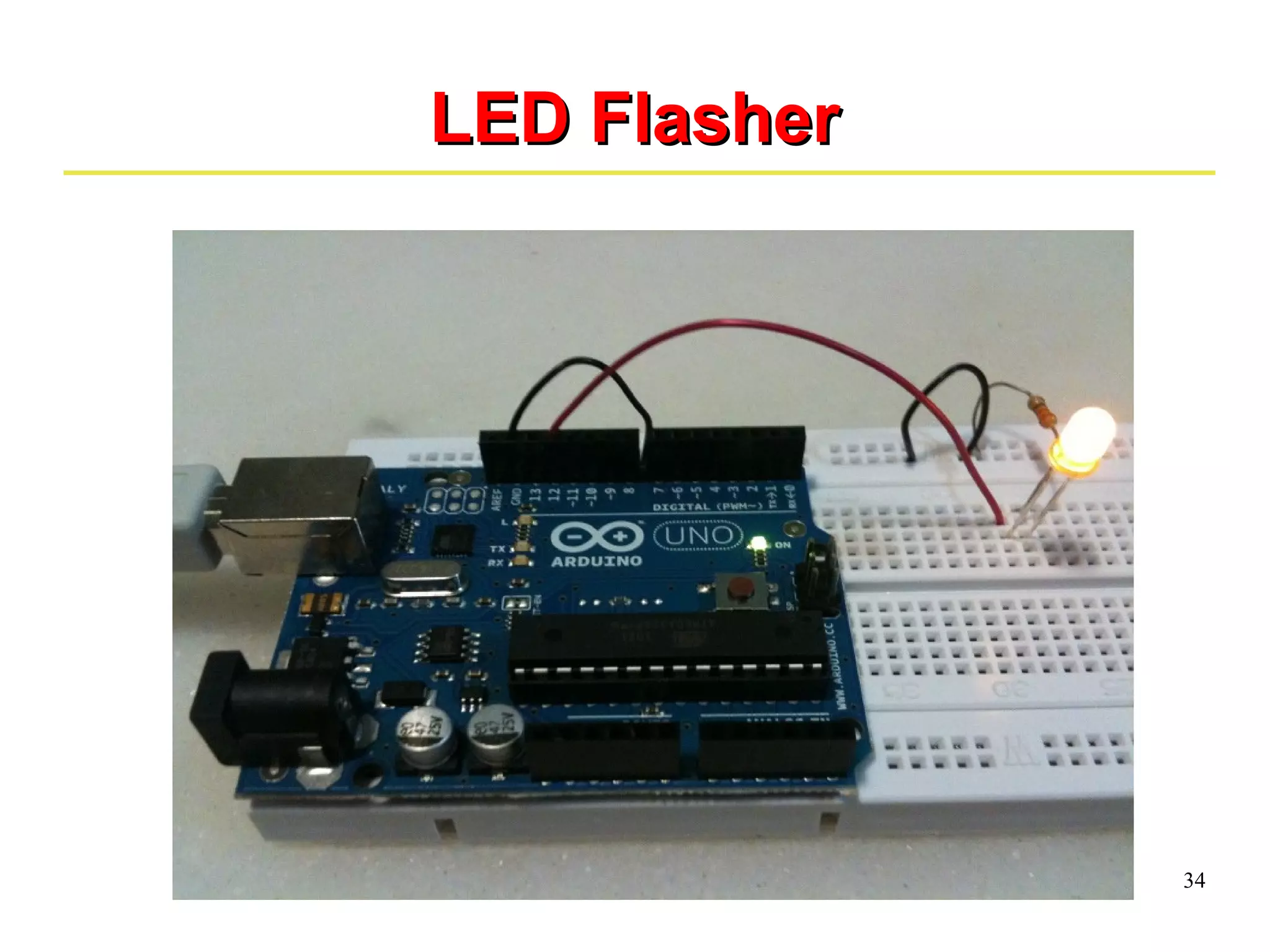

LLEEDD FFllaasshheerr
35
LLEEDD FFllaasshheerr

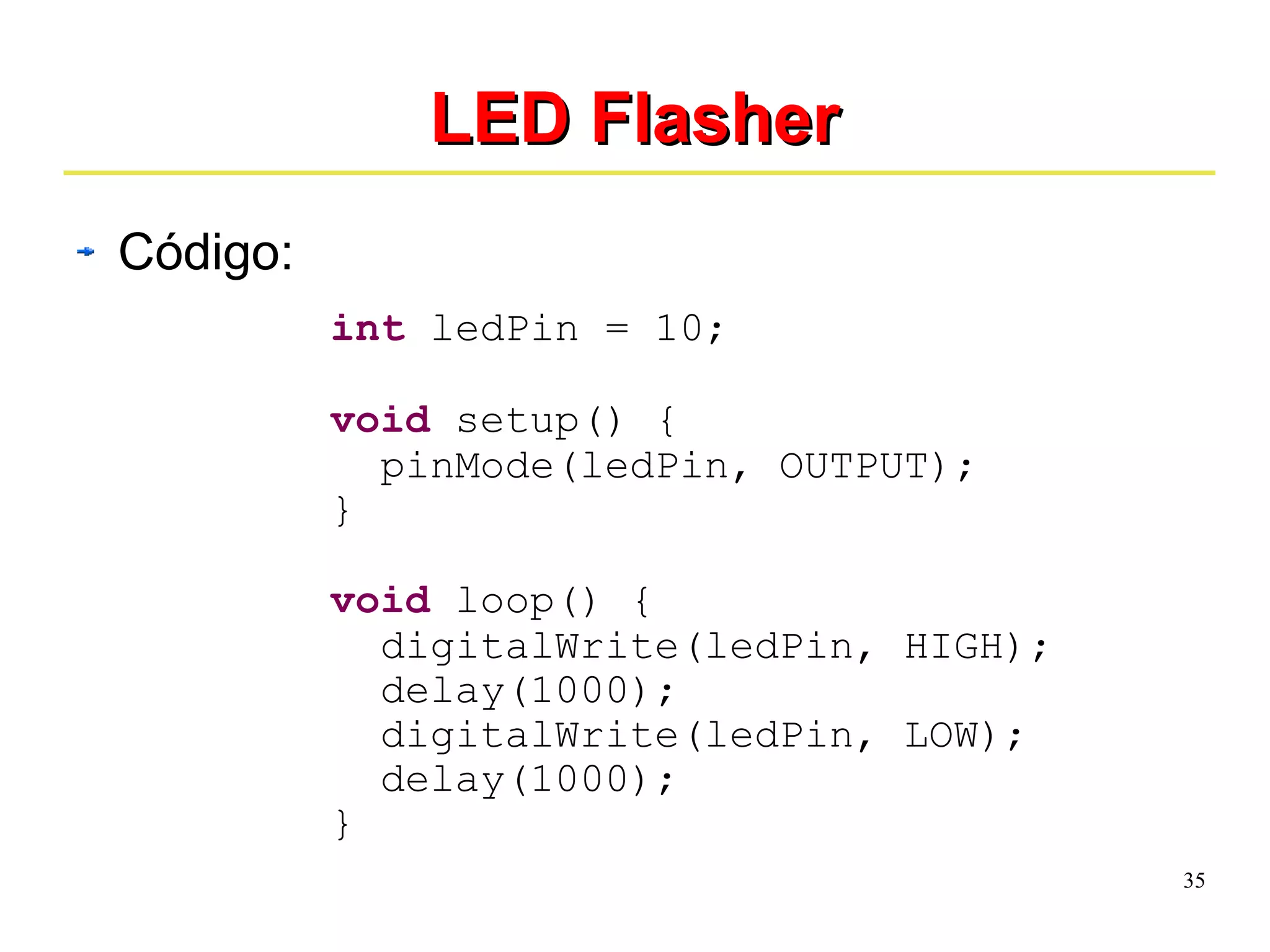

Código:
int ledPin = 10;
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, HIGH);
delay(1000);
digitalWrite(ledPin, LOW);
delay(1000);
}
36
PPrroojjeettoo 000022::
TTeemmppeerraattuurree SSeennssoorr
37

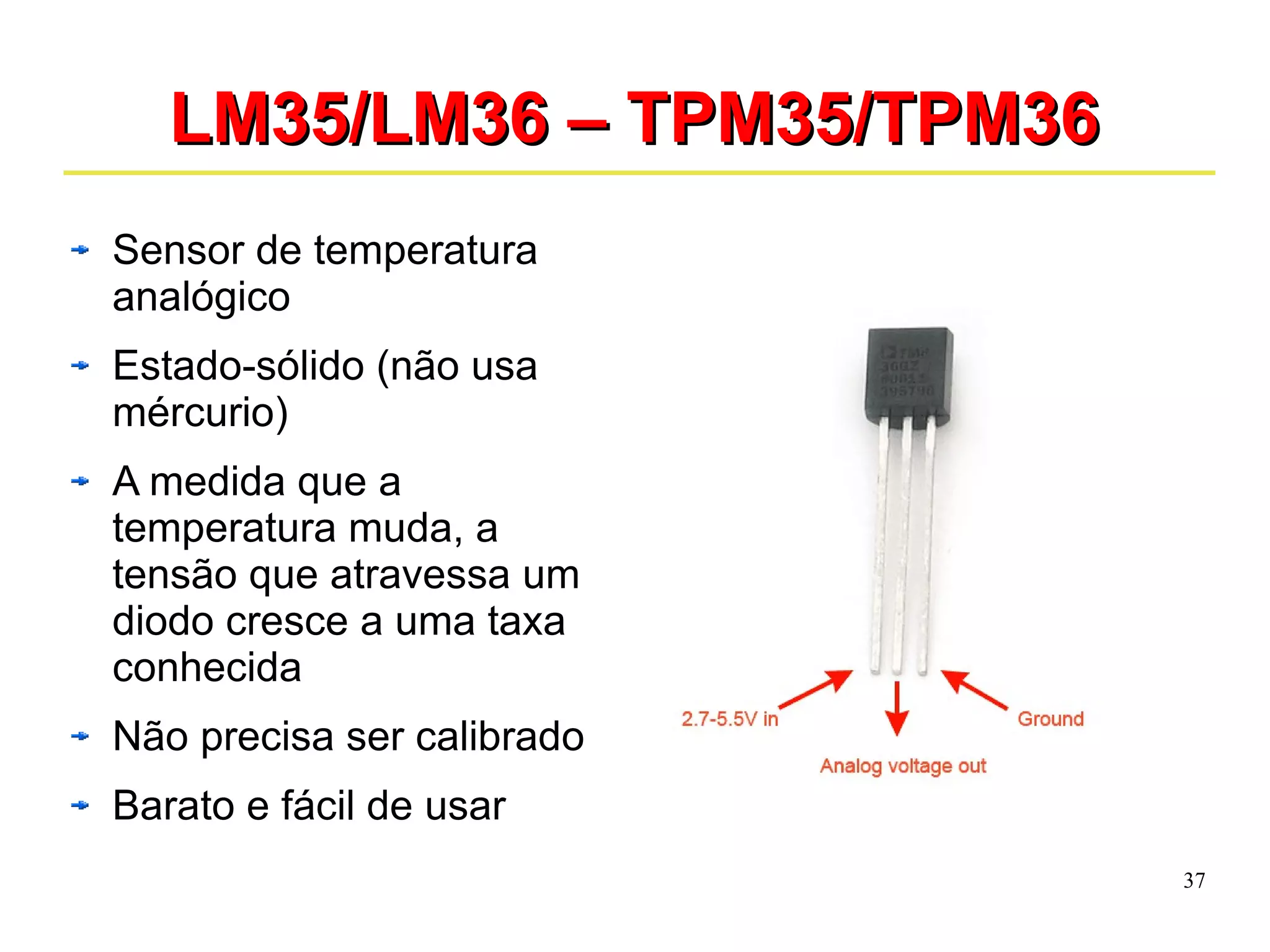

LLMM3355//LLMM3366 –– TTPPMM3355//TTPPMM3366
Sensor de temperatura
analógico
Estado-sólido (não usa
mércurio)
A medida que a
temperatura muda, a
tensão que atravessa um
diodo cresce a uma taxa
conhecida
Não precisa ser calibrado
Barato e fácil de usar
38

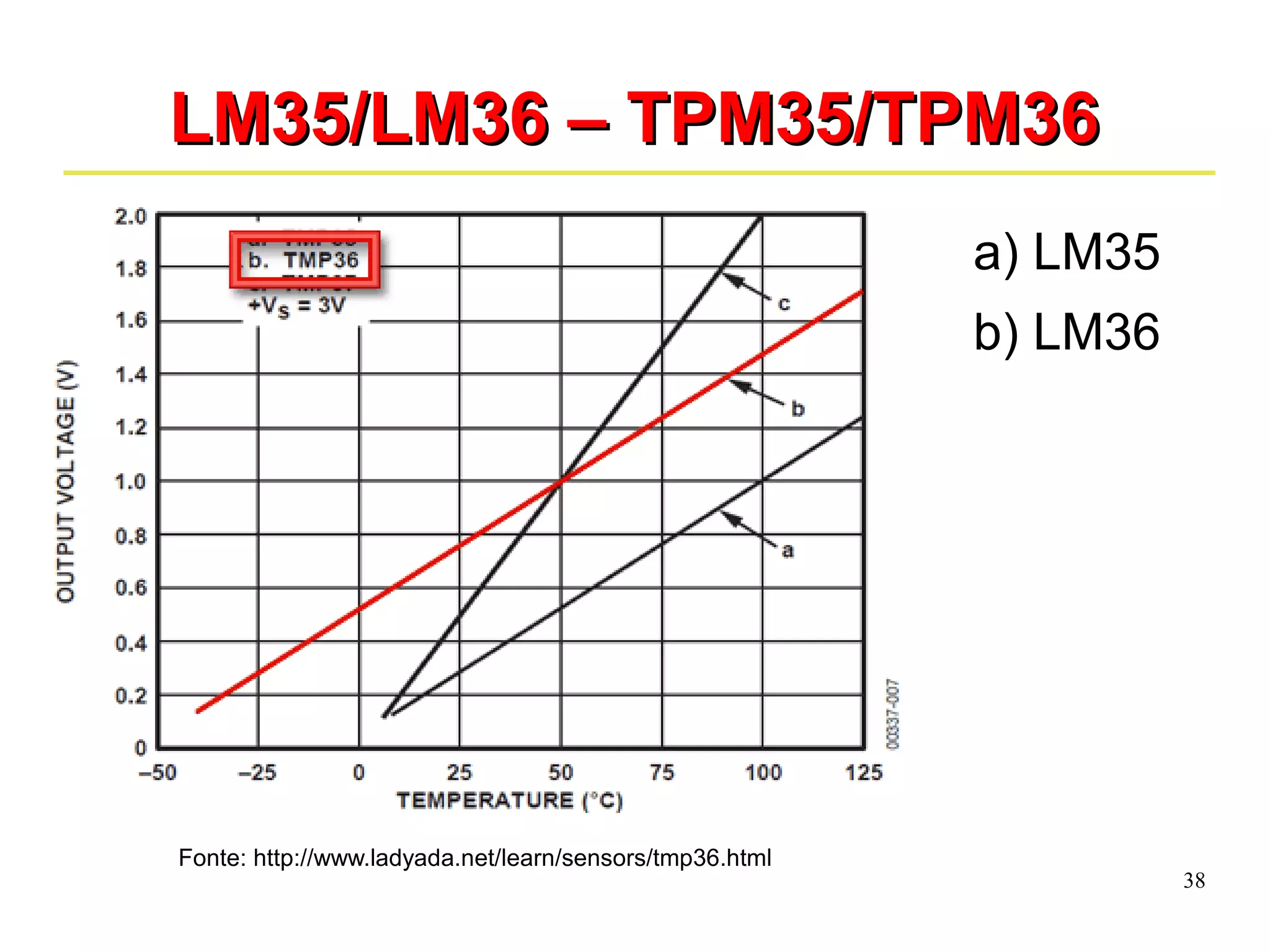

LLMM3355//LLMM3366 –– TTPPMM3355//TTPPMM3366
a) LM35
b) LM36
Fonte: http://www.ladyada.net/learn/sensors/tmp36.html
39

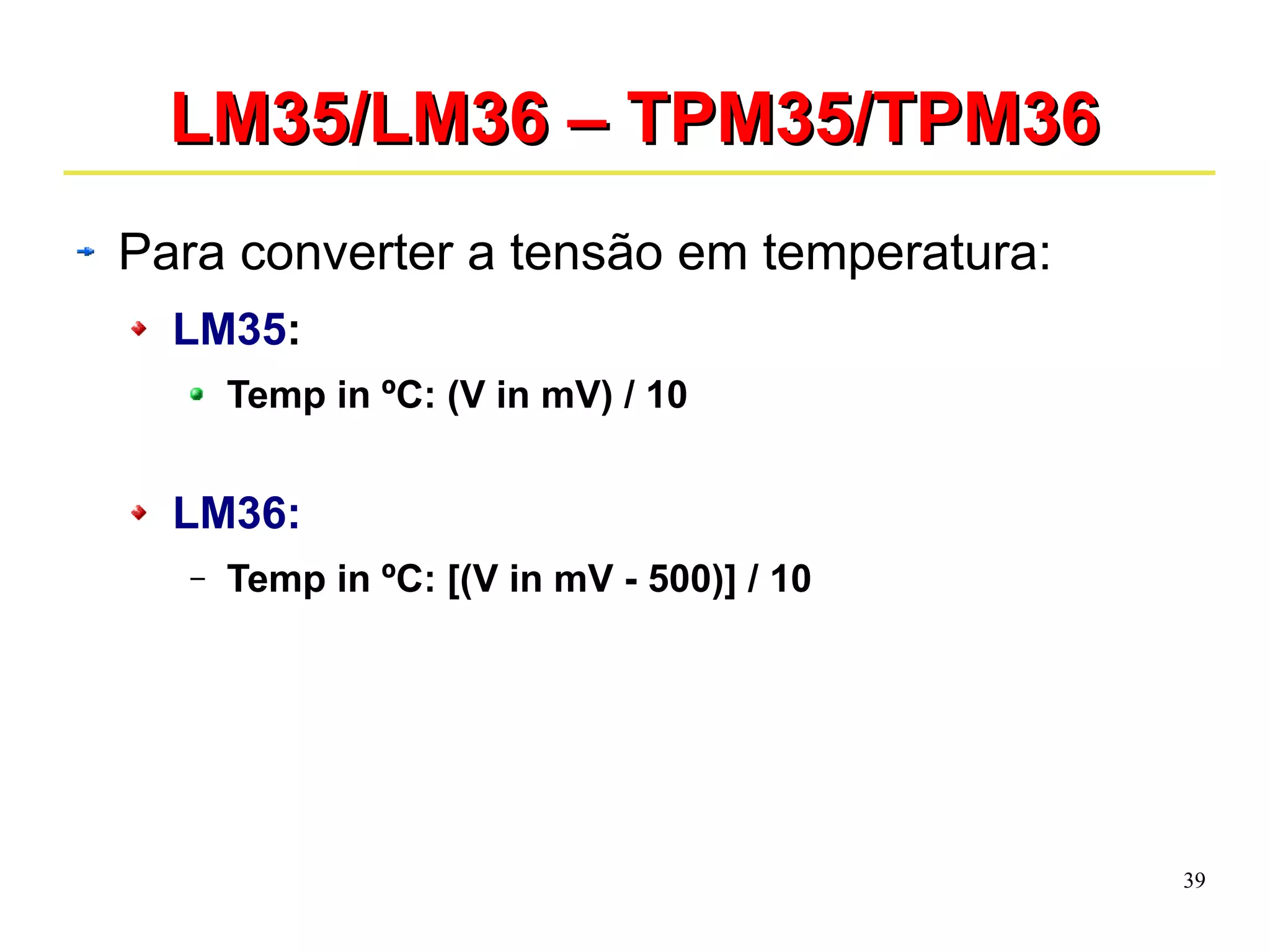

LLMM3355//LLMM3366 –– TTPPMM3355//TTPPMM3366
Para converter a tensão em temperatura:
LM35:
Temp in ºC: (V in mV) / 10
LM36:
– Temp in ºC: [(V in mV - 500)] / 10
40
LLeennddoo aa TTeemmppeerraattuurraa

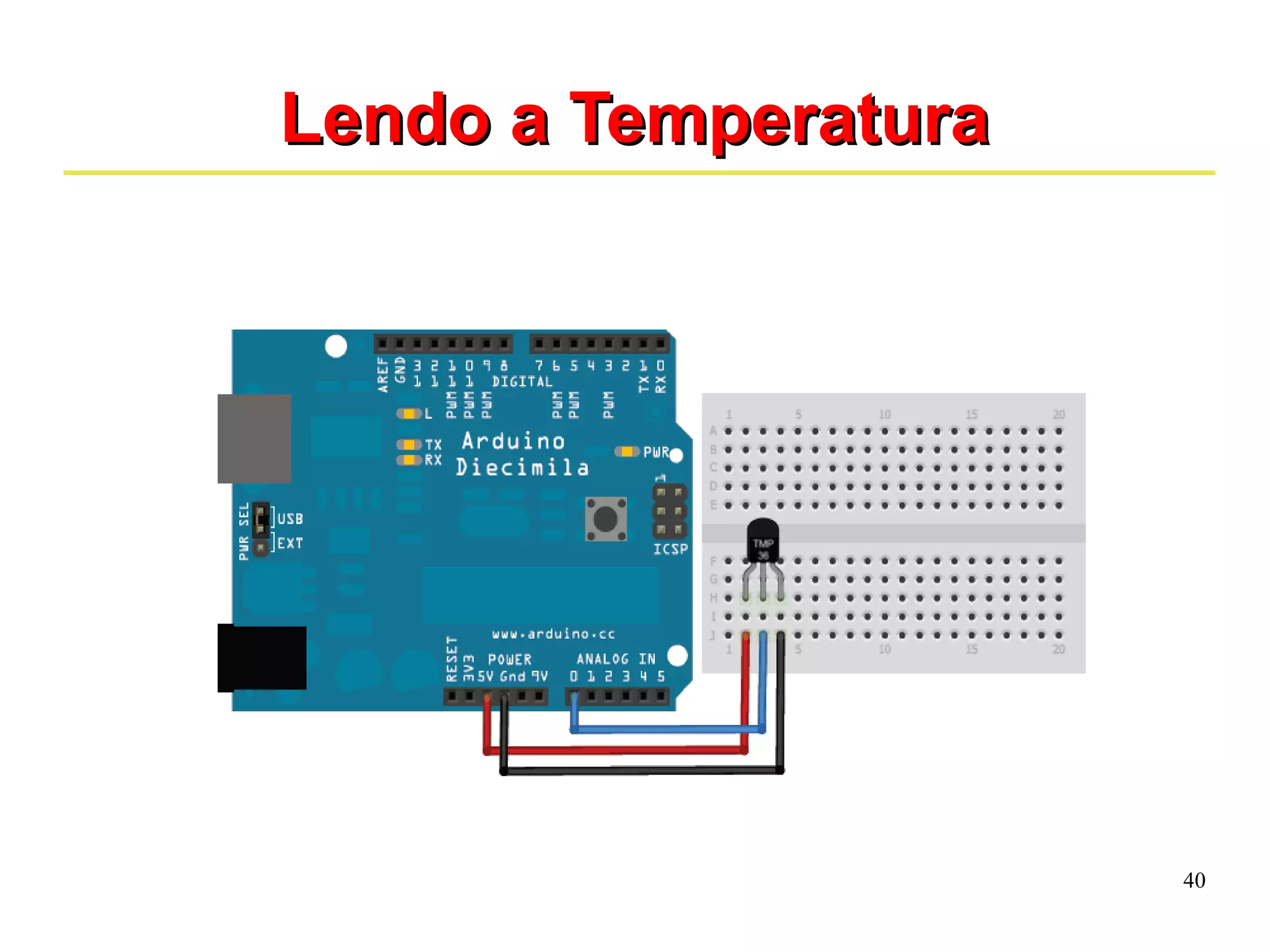

41
LLeennddoo aa TTeemmppeerraattuurraa

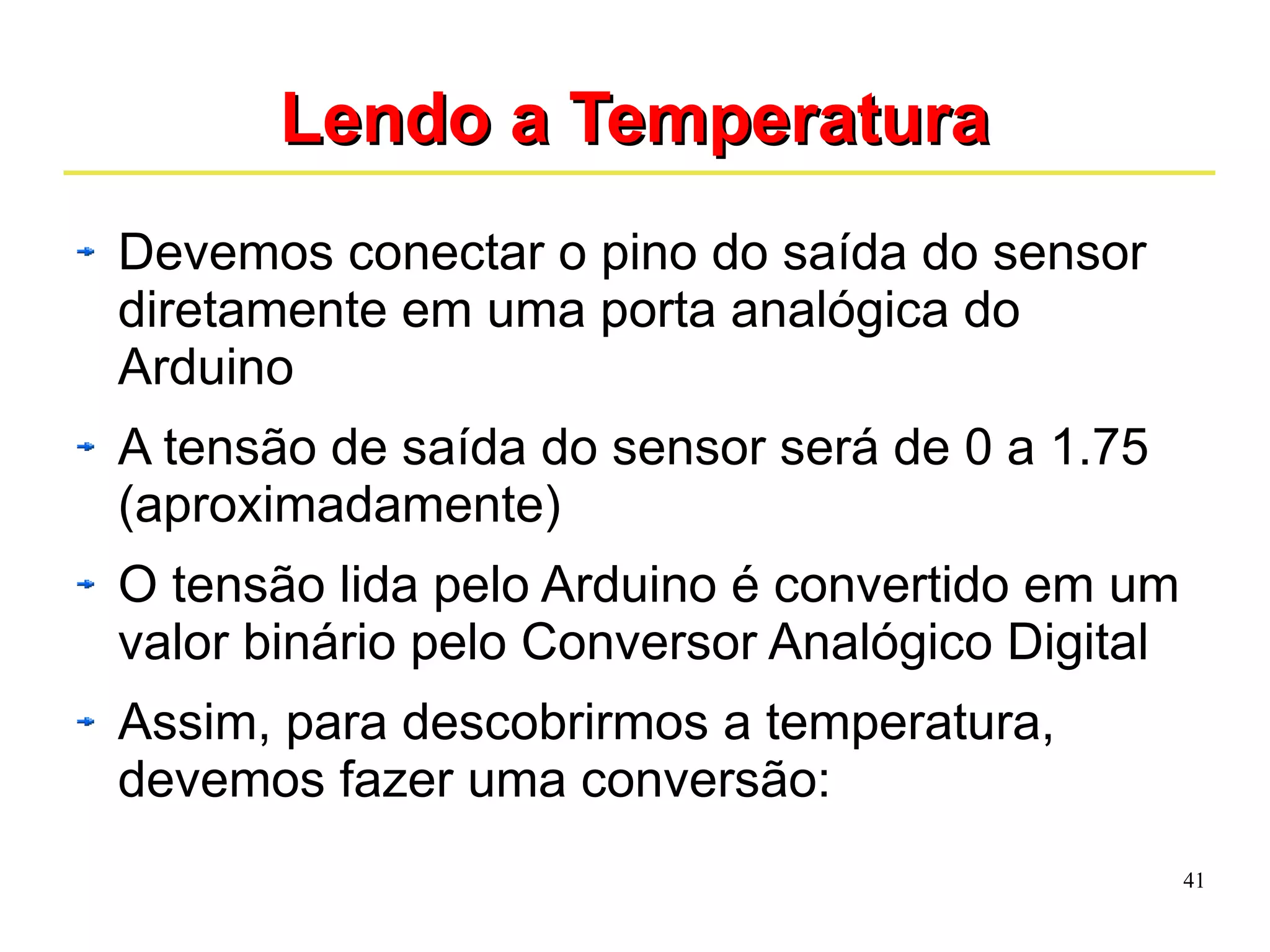

Devemos conectar o pino do saída do sensor
diretamente em uma porta analógica do
Arduino
A tensão de saída do sensor será de 0 a 1.75
(aproximadamente)
O tensão lida pelo Arduino é convertido em um
valor binário pelo Conversor Analógico Digital
Assim, para descobrirmos a temperatura,
devemos fazer uma conversão:
42

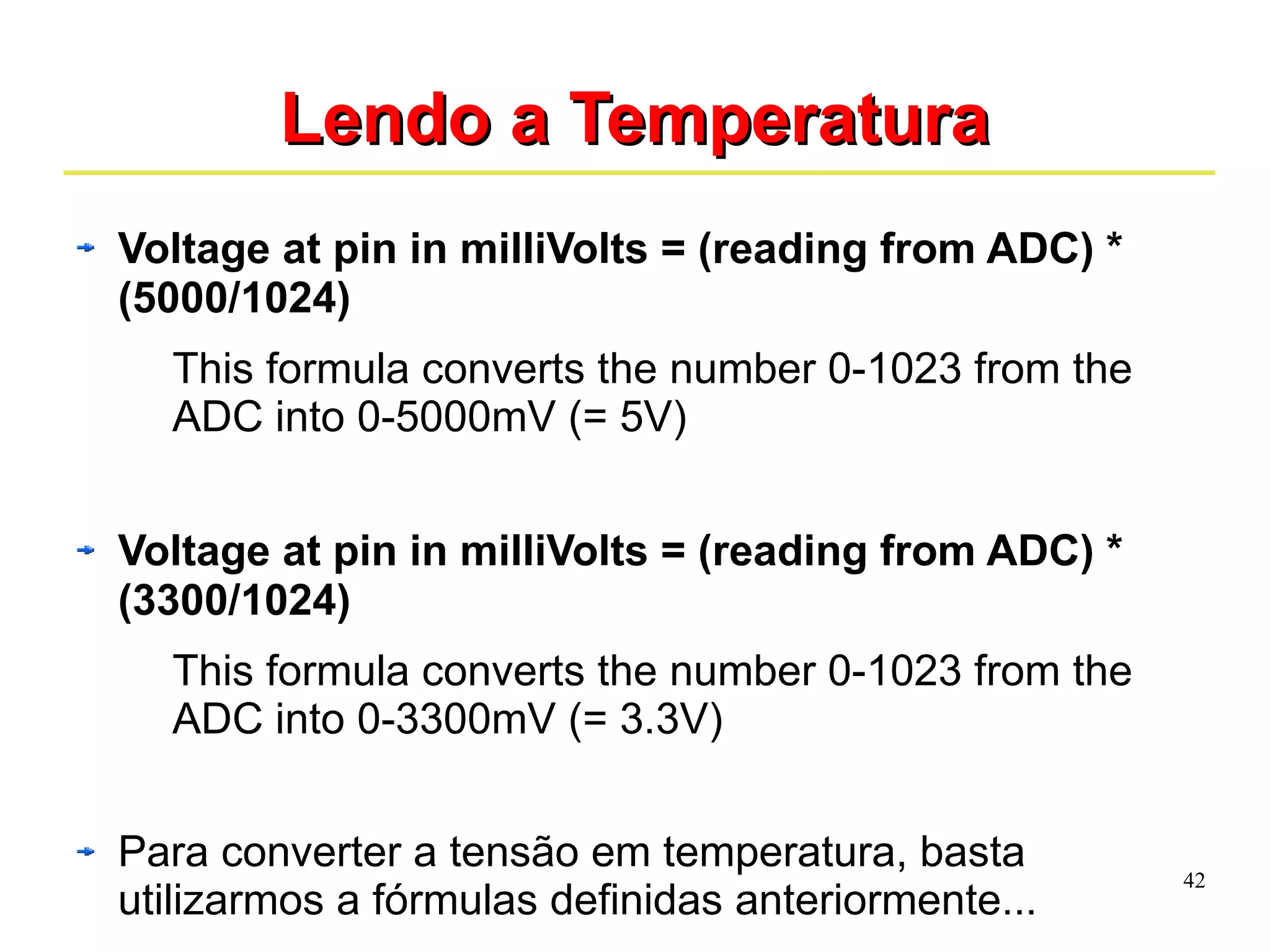

LLeennddoo aa TTeemmppeerraattuurraa
Voltage at pin in milliVolts = (reading from ADC) *
(5000/1024)
This formula converts the number 0-1023 from the
ADC into 0-5000mV (= 5V)
Voltage at pin in milliVolts = (reading from ADC) *
(3300/1024)
This formula converts the number 0-1023 from the
ADC into 0-3300mV (= 3.3V)
Para converter a tensão em temperatura, basta
utilizarmos a fórmulas definidas anteriormente...
43

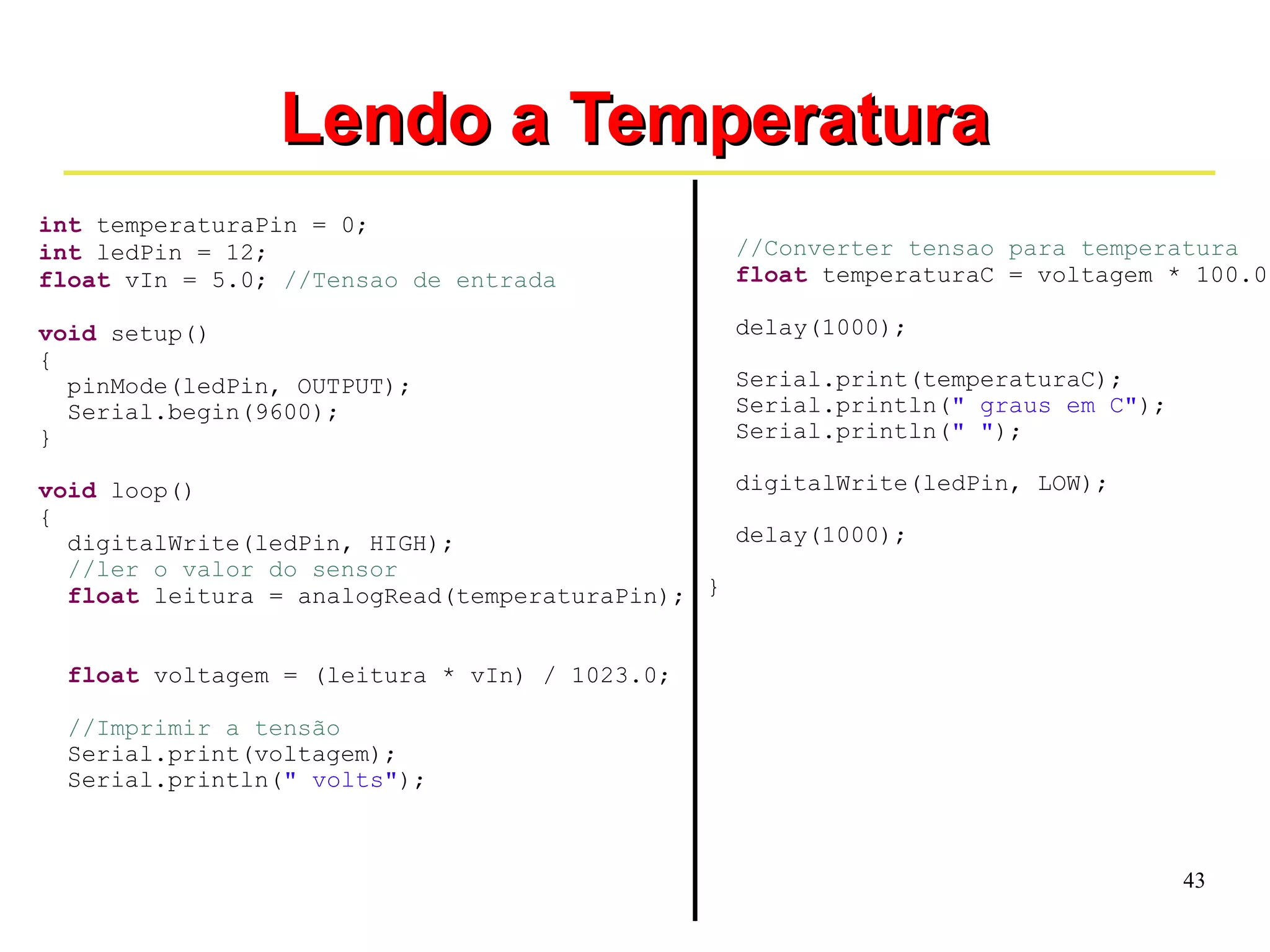

LLeennddoo aa TTeemmppeerraattuurraa
int temperaturaPin = 0;
int ledPin = 12;
float vIn = 5.0; //Tensao de entrada
void setup()
{
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop()
{
digitalWrite(ledPin, HIGH);
//ler o valor do sensor
float leitura = analogRead(temperaturaPin);
float voltagem = (leitura * vIn) / 1023.0;
//Imprimir a tensão
Serial.print(voltagem);
Serial.println(" volts");
//Converter tensao para temperatura
float temperaturaC = voltagem * 100.0;
delay(1000);
Serial.print(temperaturaC);
Serial.println(" graus em C");
Serial.println(" ");
digitalWrite(ledPin, LOW);
delay(1000);
}
44

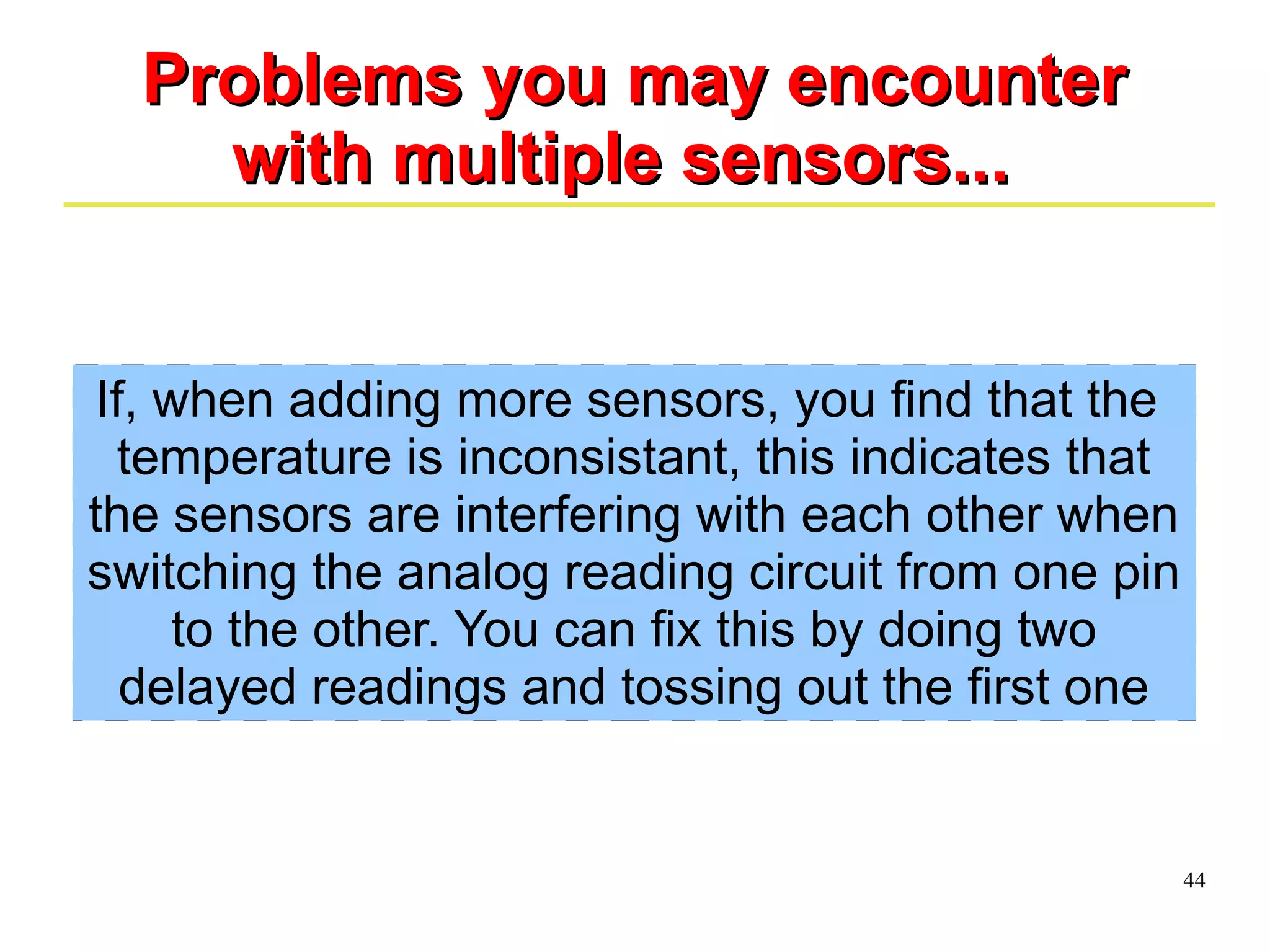

PPrroobblleemmss yyoouu mmaayy eennccoouunntteerr
wwiitthh mmuullttiippllee sseennssoorrss......
If, when adding more sensors, you find that the
temperature is inconsistant, this indicates that
the sensors are interfering with each other when
switching the analog reading circuit from one pin
to the other. You can fix this by doing two
delayed readings and tossing out the first one
45
PPrroojjeettoo 000033::
SSeennssiinngg LLiigghhtt
46

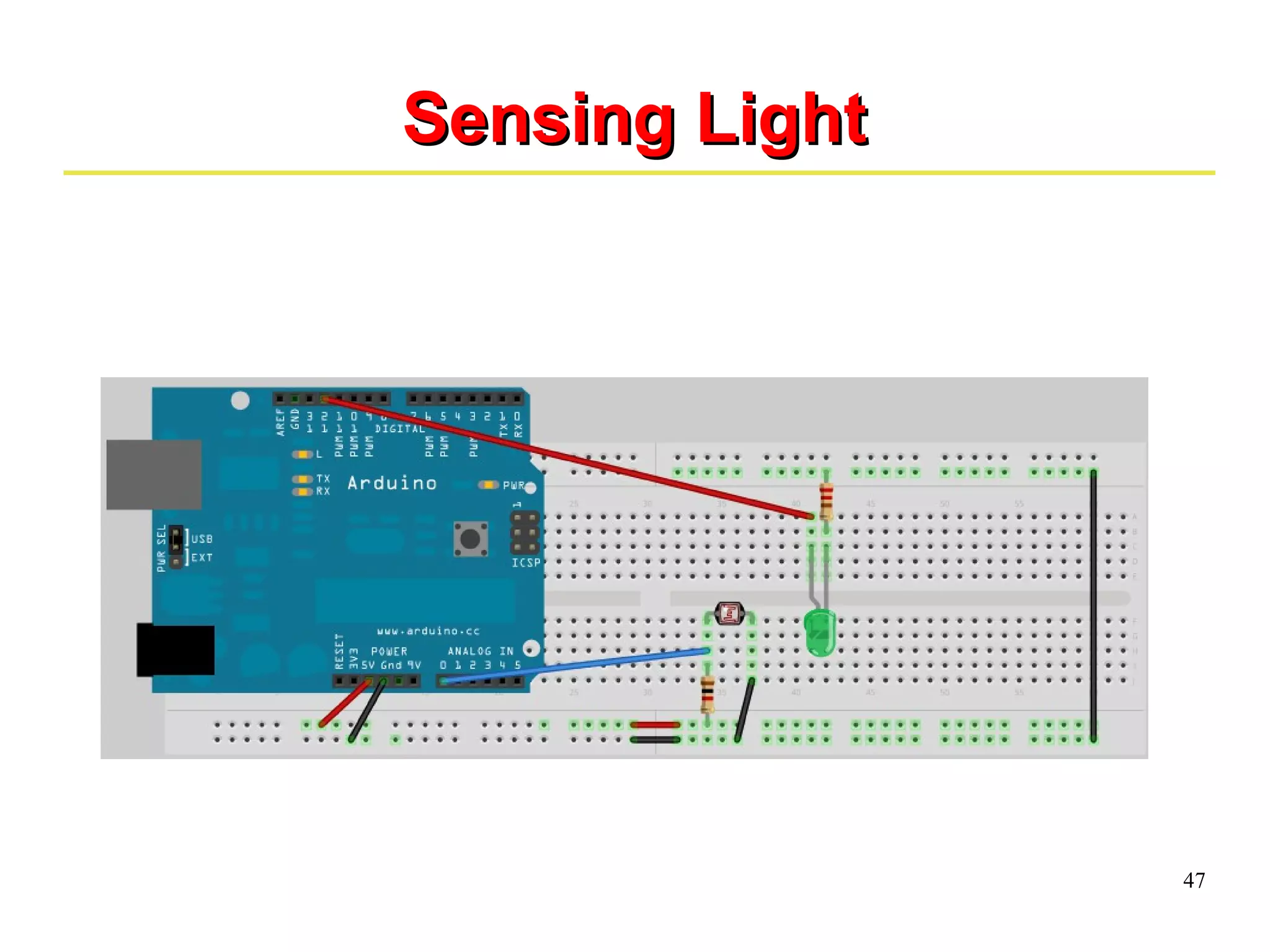

SSeennssiinngg LLiigghhtt

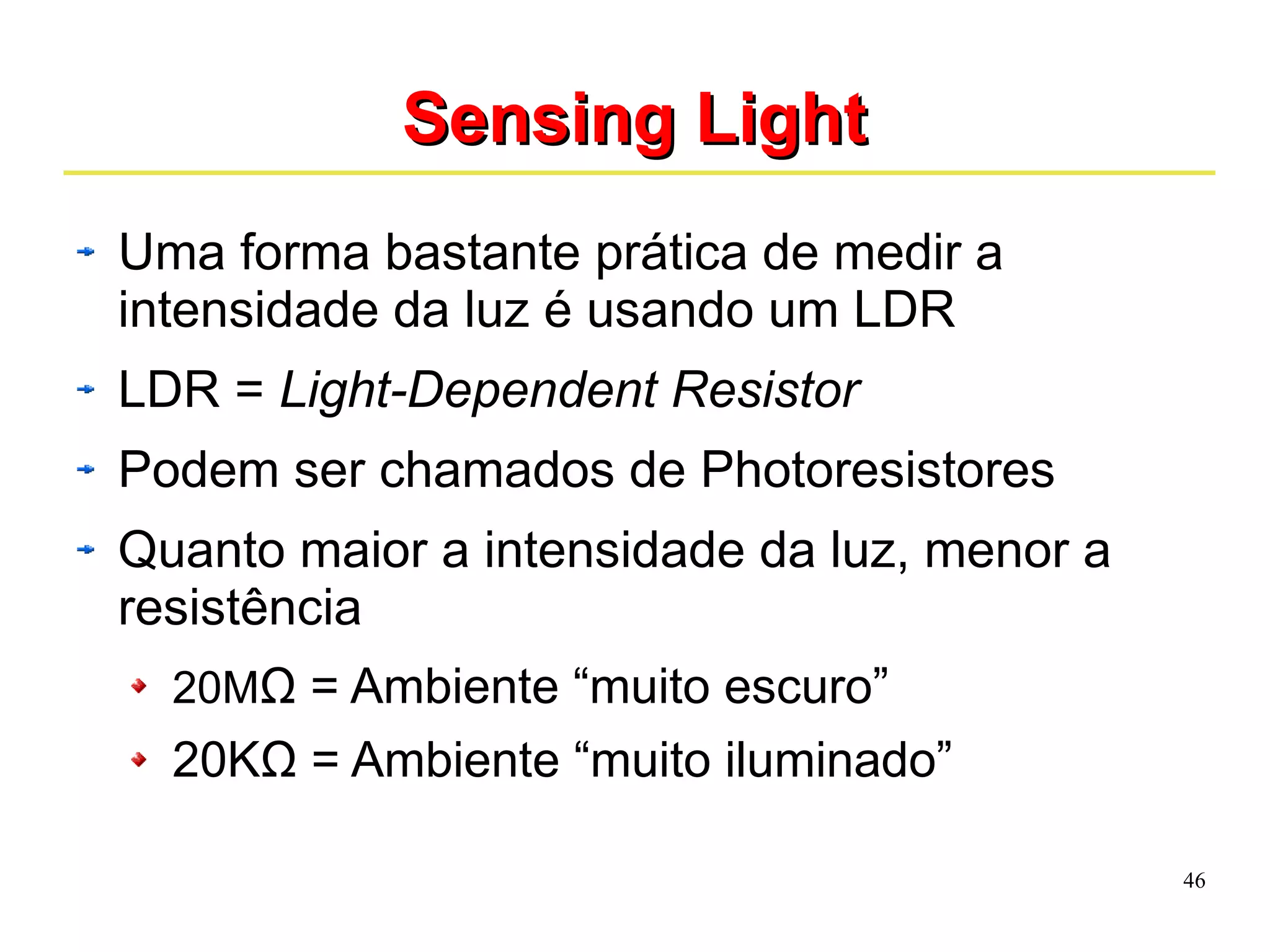

Uma forma bastante prática de medir a
intensidade da luz é usando um LDR
LDR = Light-Dependent Resistor
Podem ser chamados de Photoresistores
Quanto maior a intensidade da luz, menor a
resistência
20MΩ = Ambiente “muito escuro”
20KΩ = Ambiente “muito iluminado”
47
SSeennssiinngg LLiigghhtt
48

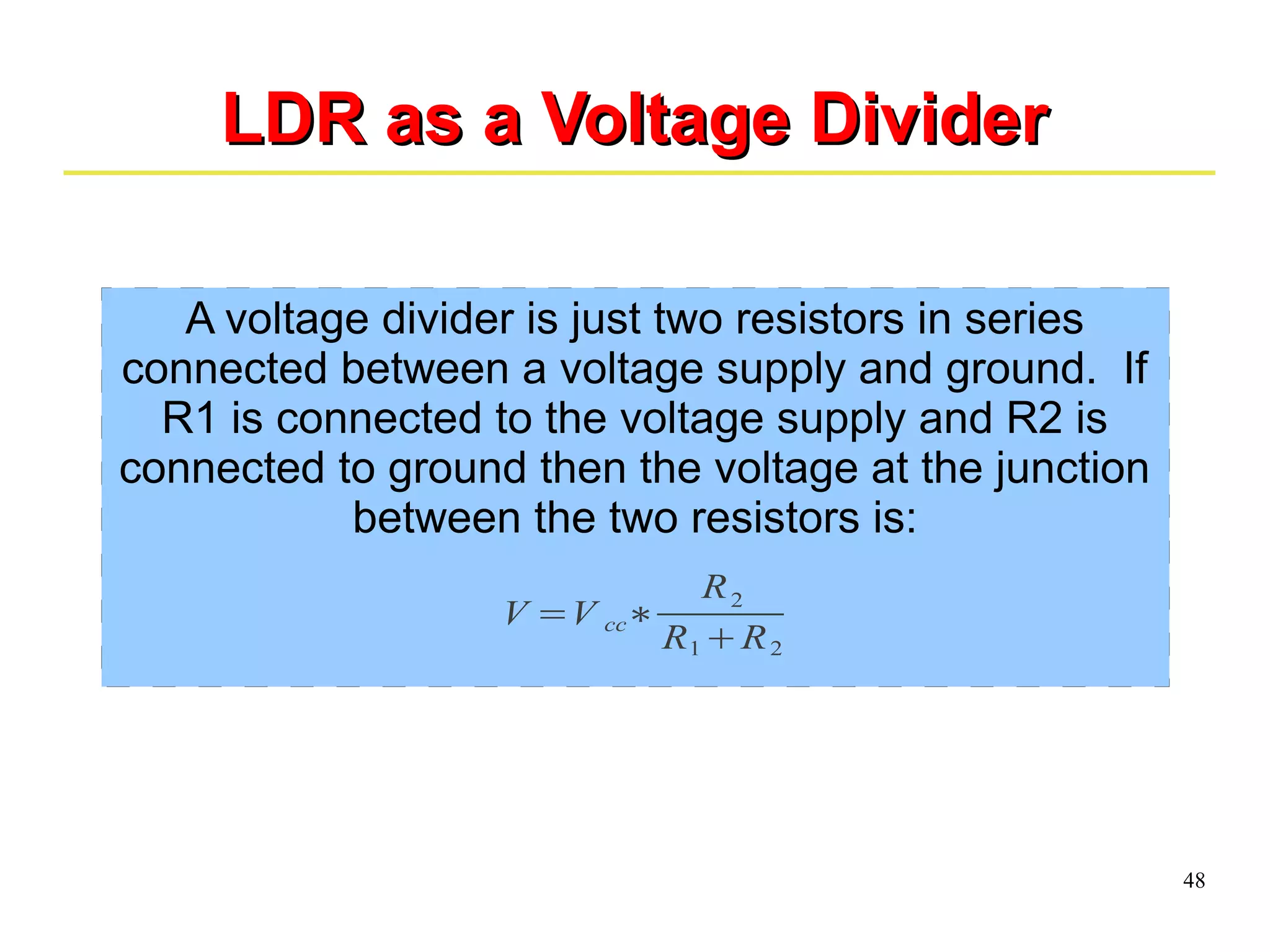

LLDDRR aass aa VVoollttaaggee DDiivviiddeerr
A voltage divider is just two resistors in series
connected between a voltage supply and ground. If
R1 is connected to the voltage supply and R2 is
connected to ground then the voltage at the junction
between the two resistors is:
V =V cc∗
R2
R1+R2
49
LLDDRR aass aa VVoollttaaggee DDiivviiddeerr
A voltage divider is just two resistors in series
connected between a voltage supply and ground. If
R1 is connected to the voltage supply and R2 is
connected to ground then the voltage at the junction
between the two resistors is:
V =V cc∗
R2
R1+R2
50

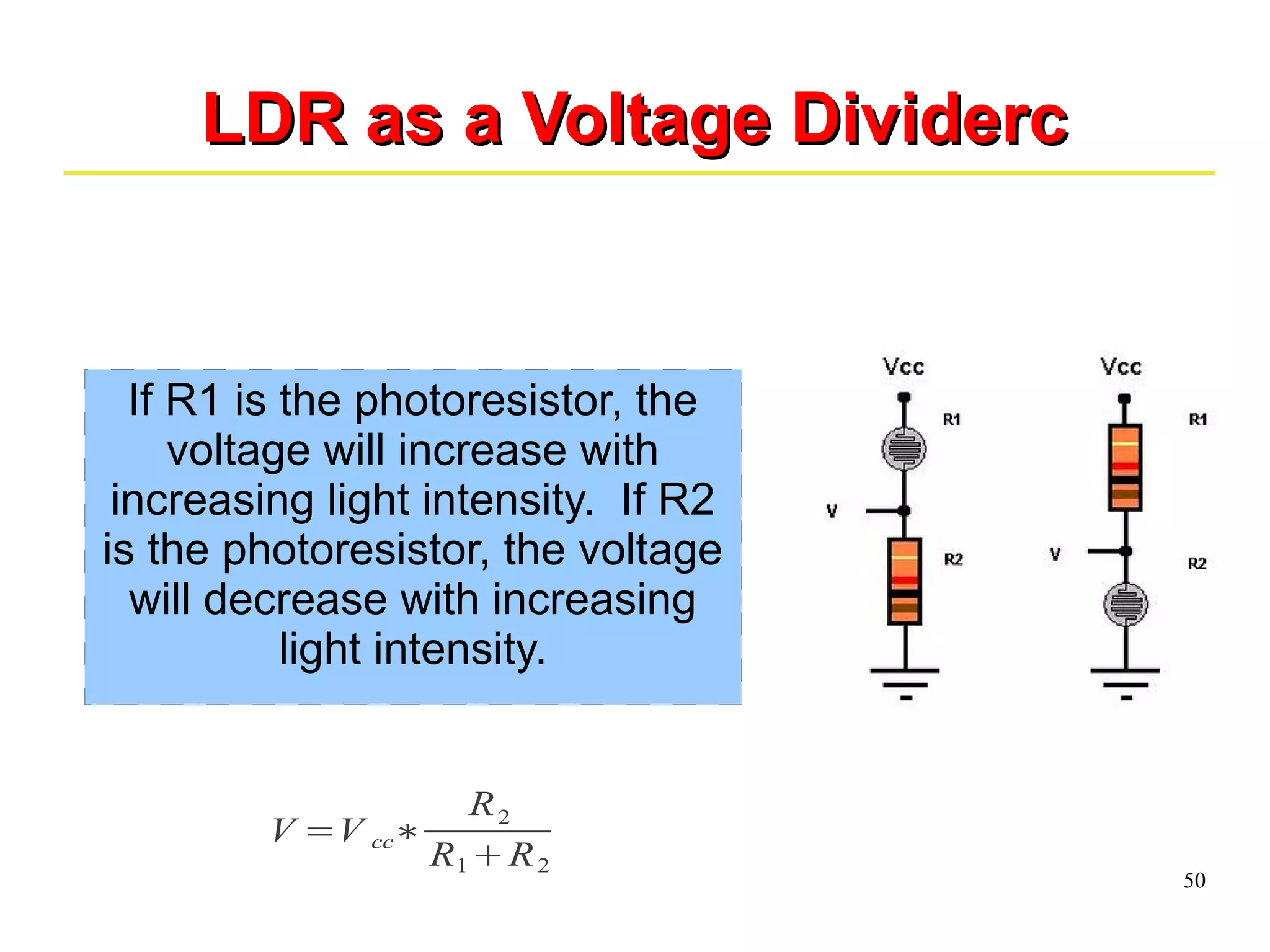

LLDDRR aass aa VVoollttaaggee DDiivviiddeerrcc
If R1 is the photoresistor, the
voltage will increase with
increasing light intensity. If R2
is the photoresistor, the voltage
will decrease with increasing
light intensity.
V =V cc∗
R2
R1+R2
51

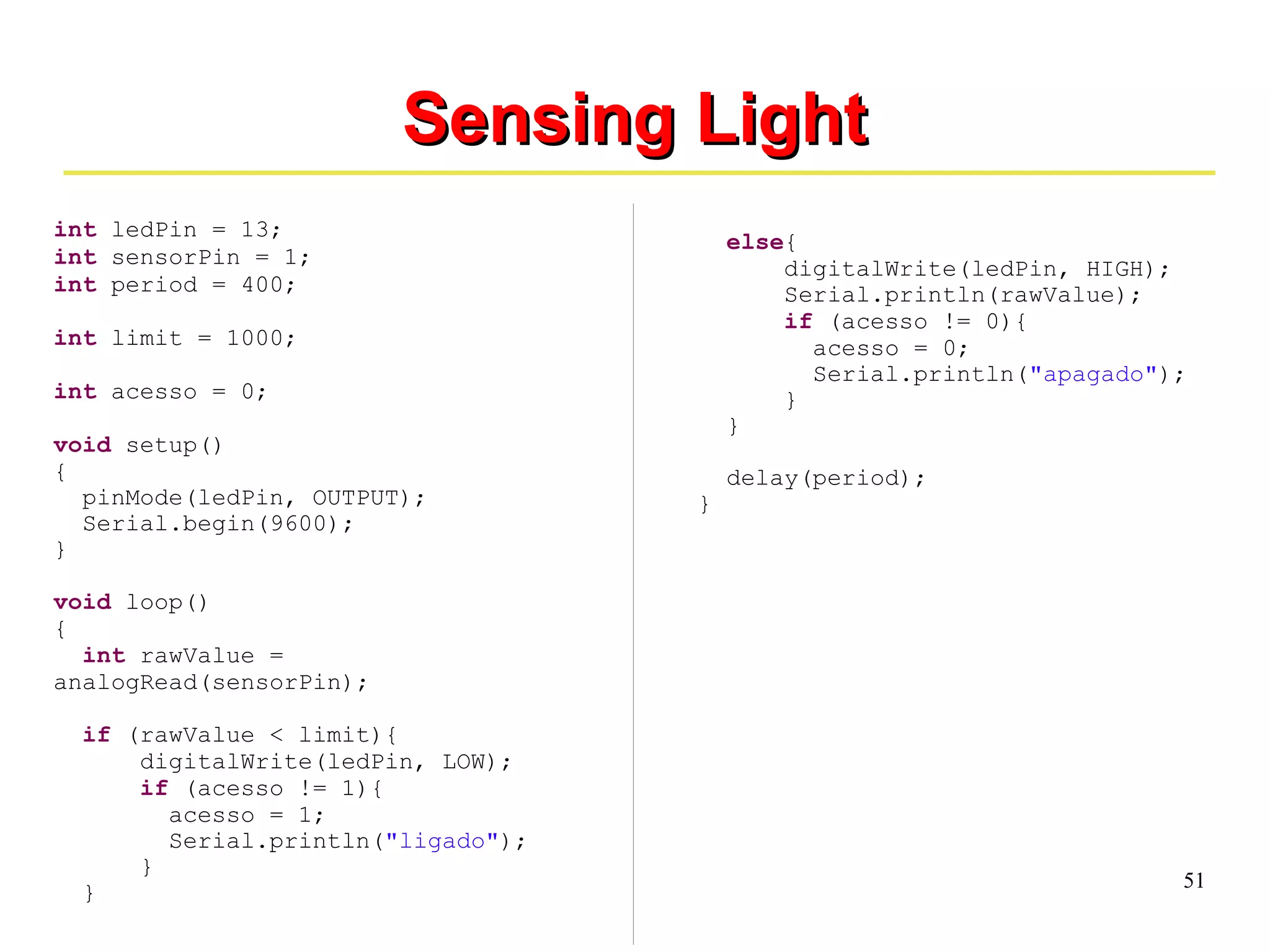

int ledPin = 13;
int sensorPin = 1;
int period = 400;
int limit = 1000;
int acesso = 0;
void setup()
{
SSeennssiinngg LLiigghhtt
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop()
{
int rawValue =
analogRead(sensorPin);
if (rawValue < limit){
digitalWrite(ledPin, LOW);
if (acesso != 1){
acesso = 1;
Serial.println("ligado");
}
}
else{
digitalWrite(ledPin, HIGH);
Serial.println(rawValue);
if (acesso != 0){
acesso = 0;
Serial.println("apagado");
}
}
delay(period);
}
52
PPrroojjeettoo 000044::
EEnnvviiaannddoo IInnffoorrmmaaççõõeess
ppaarraa oo AArrdduuiinnoo vviiaa SSeerriiaall
53

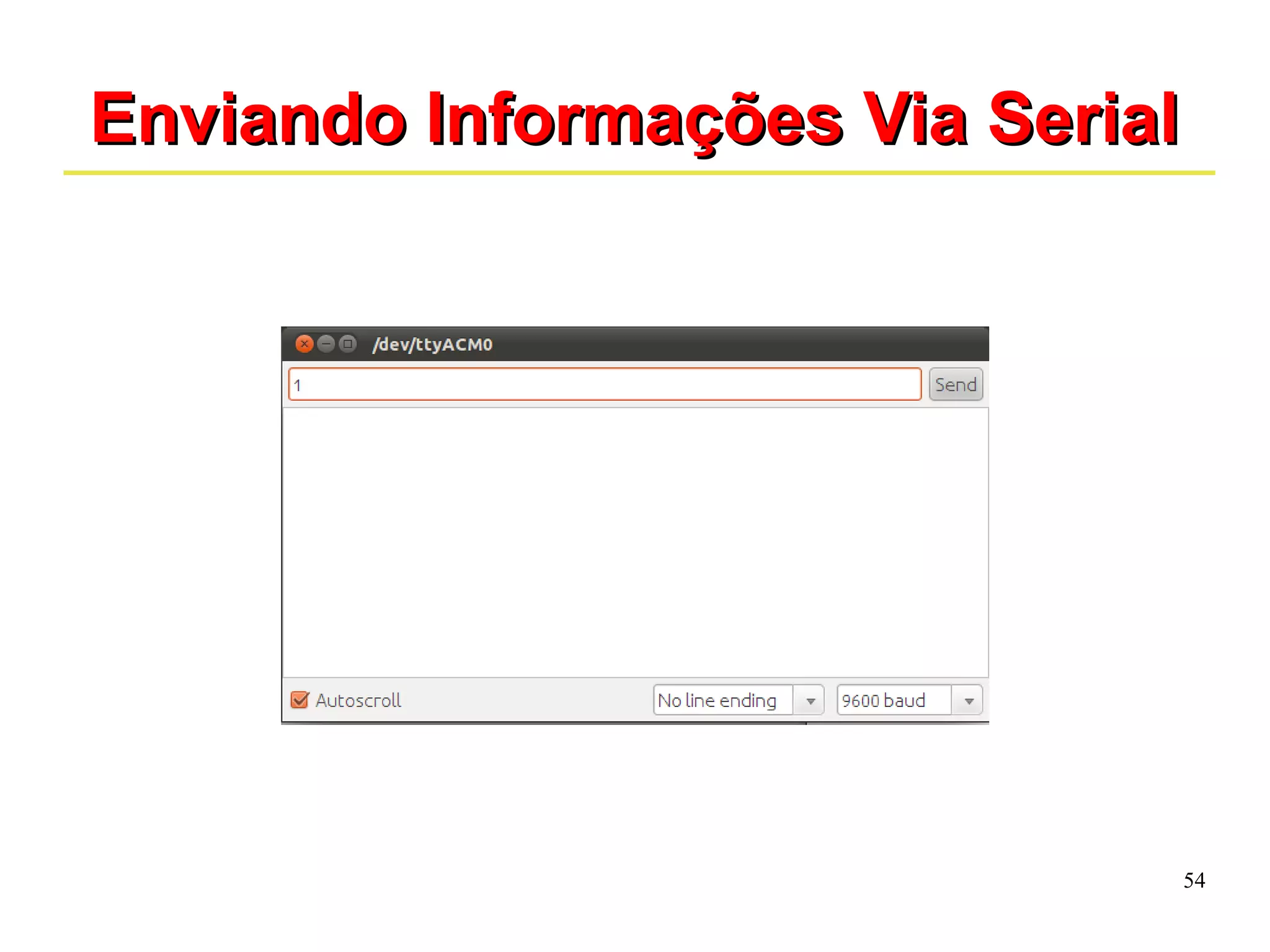

EEnnvviiaannddoo IInnffoorrmmaaççõõeess VViiaa SSeerriiaall

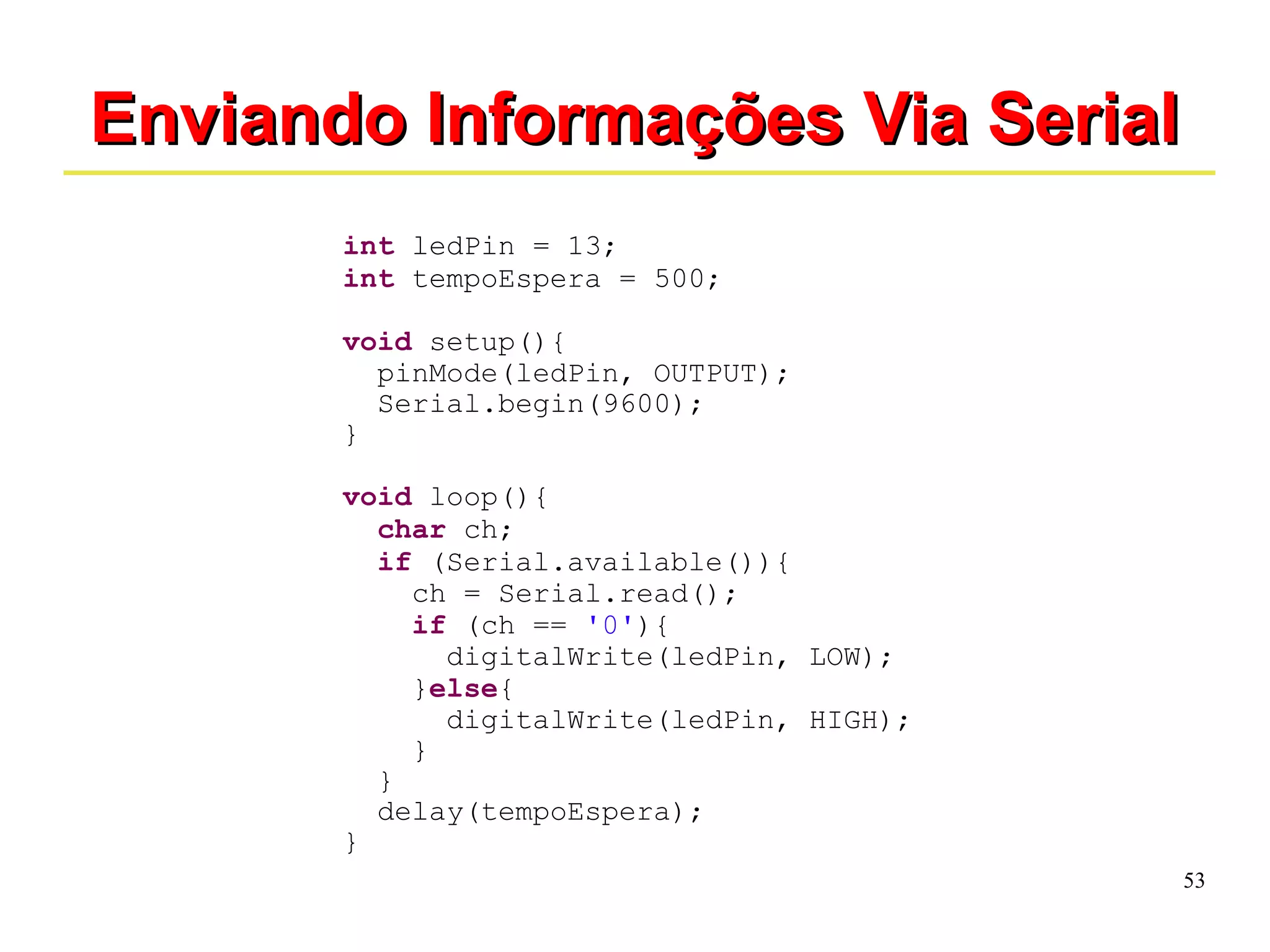

int ledPin = 13;
int tempoEspera = 500;
void setup(){
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop(){
char ch;
if (Serial.available()){
ch = Serial.read();
if (ch == '0'){
digitalWrite(ledPin, LOW);
}else{
digitalWrite(ledPin, HIGH);
}
}
delay(tempoEspera);
}
54
EEnnvviiaannddoo IInnffoorrmmaaççõõeess VViiaa SSeerriiaall
55

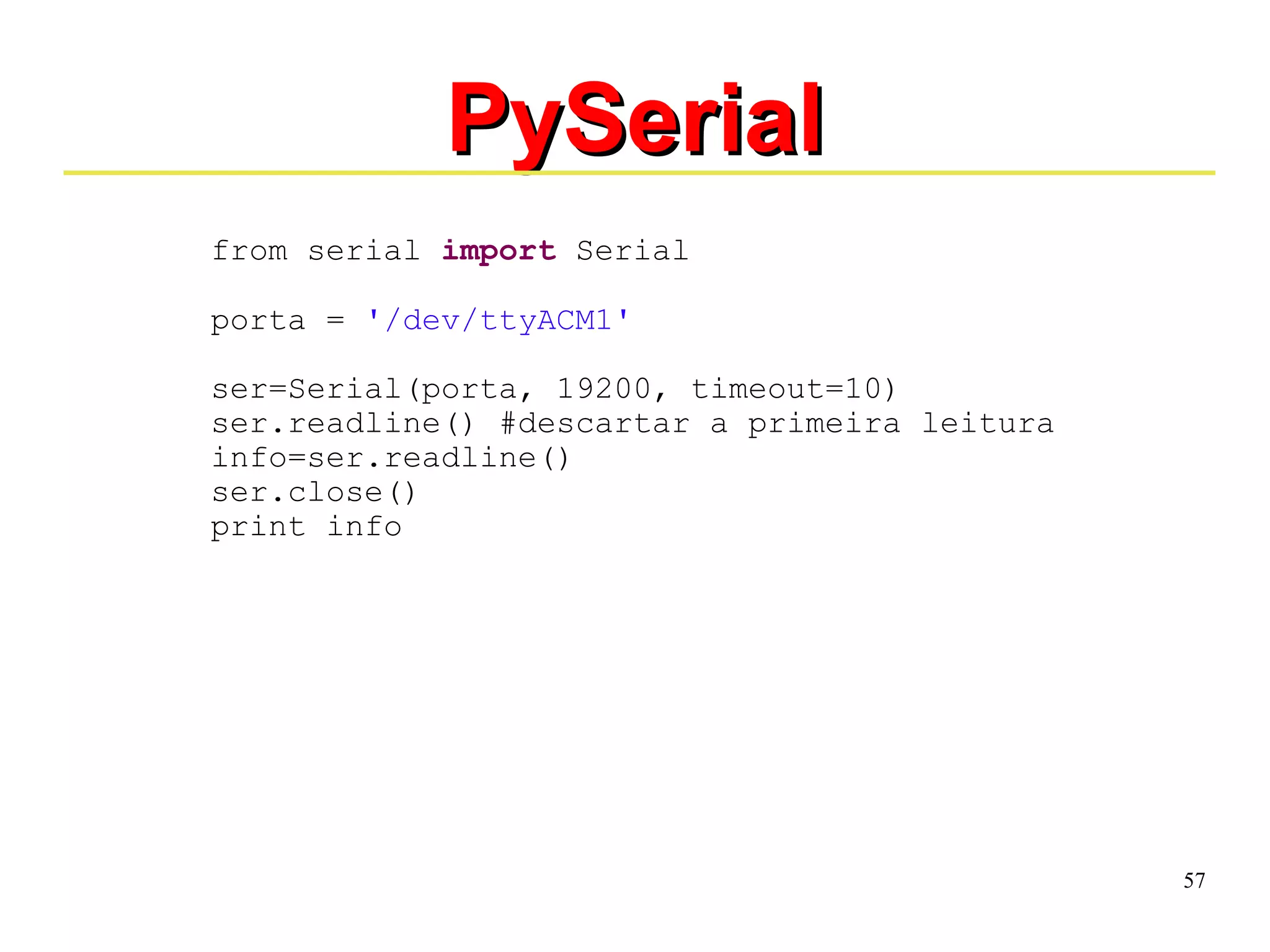

PPrroojjeettoo 000055::
PPyySSeerriiaall
56
apt-get install python-serial -y
57
PPyySSeerriiaall
from serial import Serial
porta = '/dev/ttyACM1'
ser=Serial(porta, 19200, timeout=10)
ser.readline() #descartar a primeira leitura
info=ser.readline()
ser.close()
print info
58
FFuunnççããoo UUttiilliittáárriiaa::
EEnnvviiaarr EE--MMaaiill
import sys
import smtplib
from email.MIMEText import MIMEText
to = 'marvin.lemos@tce.pi.gov.br'
user = 'marvinlemos@gmail.com'
password = 'senhaaqui'
def mandar_email(mensagem):
msg = MIMEText(mensagem)
msg['Subject'] = 'Teste'
msg['From'] = "Marvin Lemos"
msg['Reply-to'] = "Marvin Lemos "
msg['To'] = to
smtpserver =
smtplib.SMTP("smtp.gmail.com",587)
smtpserver.ehlo()
smtpserver.starttls()
smtpserver.ehlo
smtpserver.login(user, password)
try:
smtpserver.sendmail(user,to,
msg.as_string())
print "e-mail encaminhado"
except:
print "falha ao transmitir e-mail"
print sys.exc_info()
smtpserver.close()
59
AAllgguunnss PPrroojjeettooss RReeaaiiss
60
MMoonniittoorraammeennttoo ddee AAbbeellhhaass
● Parceria Opala (Uespi) / Empraba Meio/Norte
● Estudar o problema da “enxameação” das
abelhas
61
MMoonniittoorraammeennttoo ddee AAbbeellhhaass
62
MMoonniittoorraammeennttoo ddee AAbbeellhhaass
63
MMoonniittoorraammeennttoo ddee AAbbeellhhaass
64

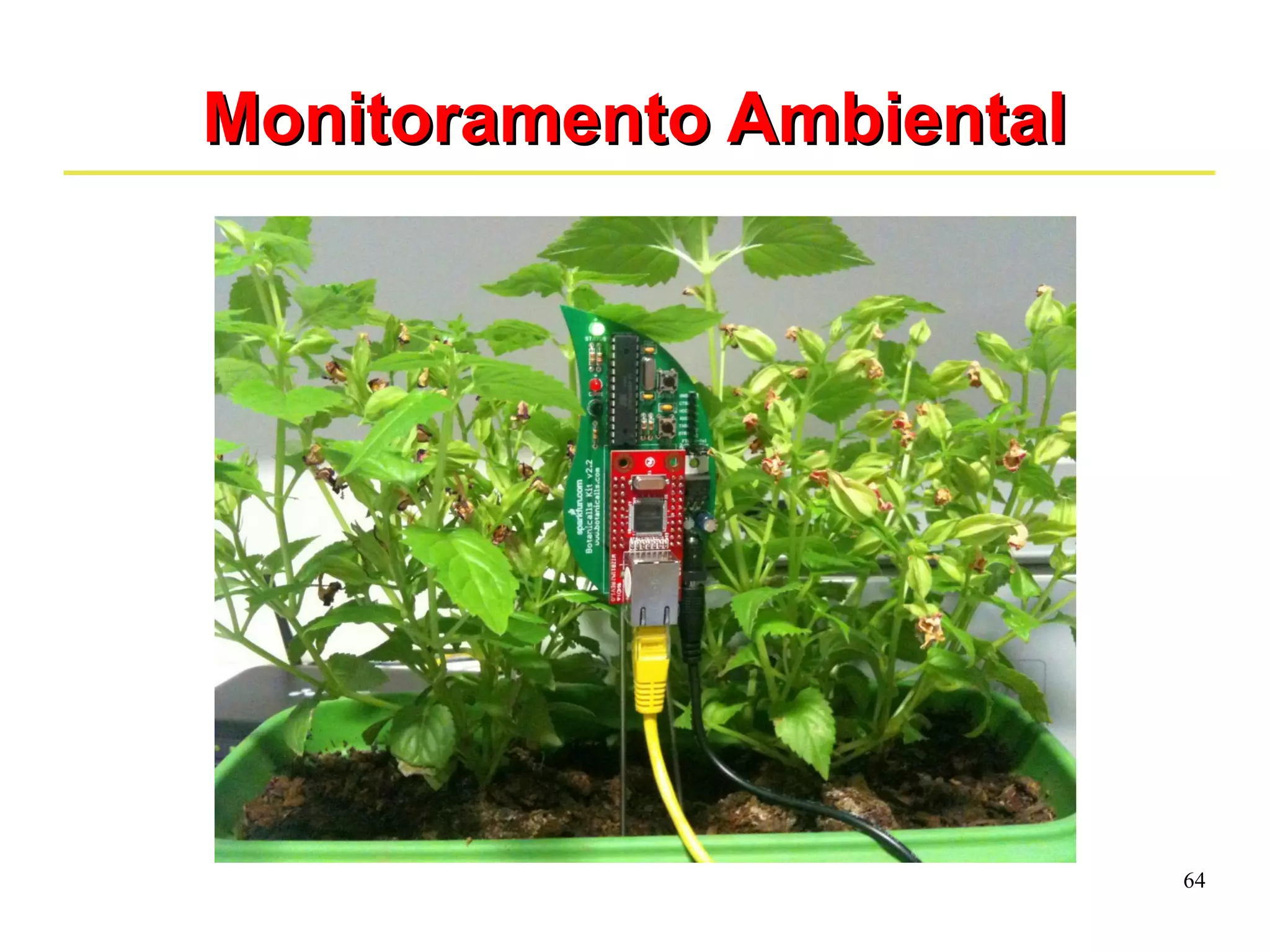

MMoonniittoorraammeennttoo AAmmbbiieennttaall
65

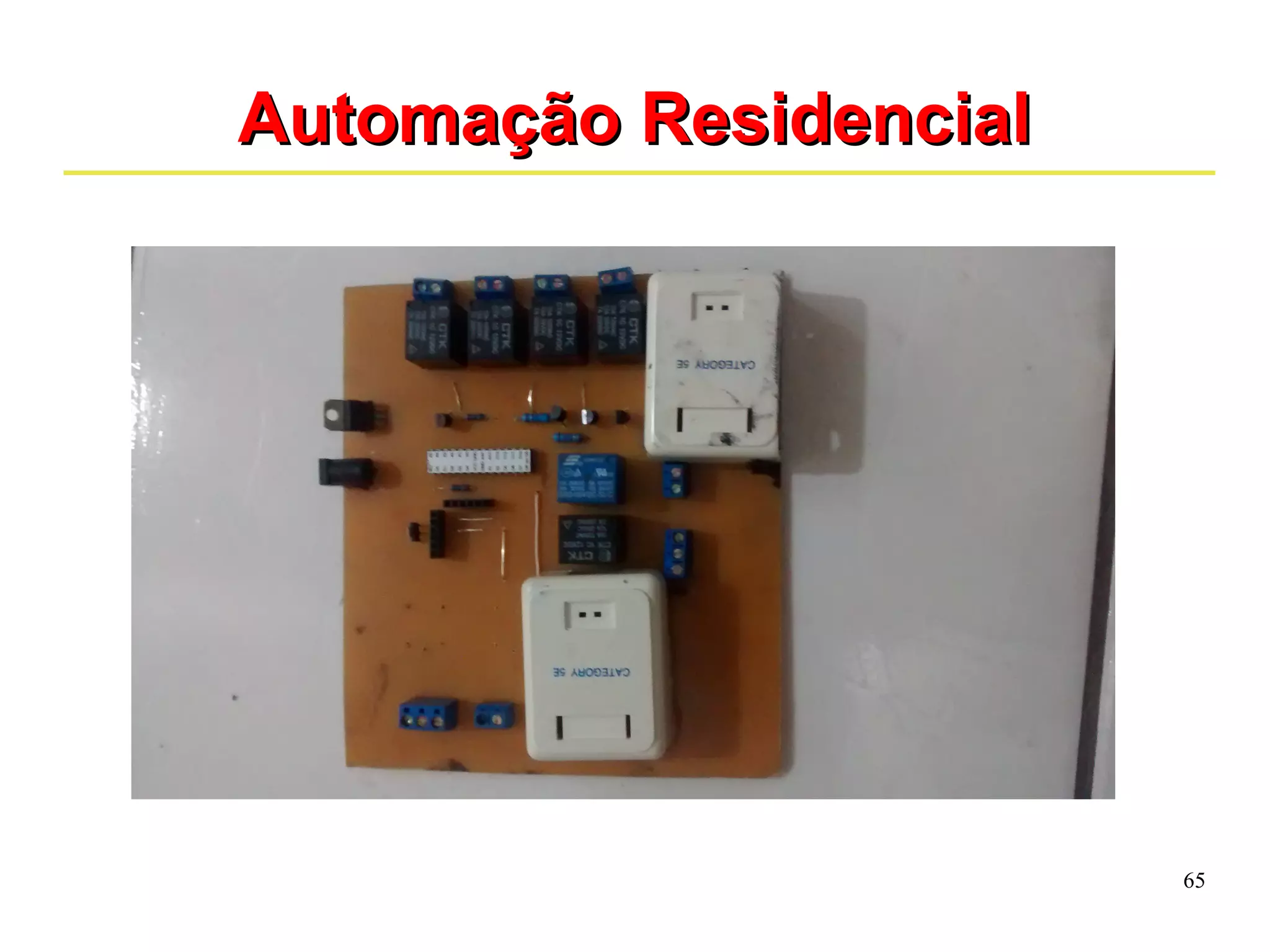

AAuuttoommaaççããoo RReessiiddeenncciiaall
66
LLuuvvaa UUllttrraassssôônniiccaa
● Desenvolvido pelo Labiras (http://labiras.cc)
● Visa substituir bengala para cegos
Fonte: http://comradio.com.br/cidadania/?p=701
67
RReeffeerrêênncciiaass
Arduino Starter Kit Manual: A Complete
Beginners Guide To The Arduino
http://www.ladyada.net/learn/arduino/
http://blog.justen.eng.br/

Oficina Arduino - Jornada de Tecnologia 2014 (E-poti) - Part II

  • 1.
    1 OOuuttlliinnee 1.Introdução 1.Computação Física 2.Computação Pervasiva 3.Microcontroladores 2. Plataforma Arduino 1.Conceitos Básicos 2.Programação 3.Projetos
  • 2.
  • 3.
    3 AArrdduuiinnoo Placa+ Microcontrolador + USB + Sockets Pode ser conectado a uma grande variedade de dispositivos: Sensores: Luz, temperatura, presença, etc. Displays: LCD, touchscreen Motores e servos GPS Comunicação sem fio: 802.15.4, Zigbee, Bluetooth Ethernet Alimentação: Bateria de 9V ou por meio da USB
  • 4.
    4 AArrdduuiinnoo Dapágina oficial (www.arduino.org): Arduino is an open-source electronics prototyping platform based on flexible, easy-to-use hardware and software. It’s intended for artists, designers, hobbyists, and anyone interested in creating interactive objects or environments. Arduino can sense the environment by receiving input from a variety of sensors and can affect its surroundings by controlling lights, motors, and other actuators. The microcontroller on the board is programmed using the Arduino programming language (based on Wiring) and the Arduino development environment (based on Processing). Arduino projects can be stand-alone or they can communicate with software on running on a computer (e.g. Flash, Processing,MaxMSP). ”
  • 5.
    5 AArrdduuiinnoo Criadona Itália (em 2005) pelo Mássimo Banzi, no Interaction Design Ivrea Baixo custo de produção e alta aplicabilidade Computação física e redes de sensores Permite que os programas (ou sketches) sejam escritos em uma linguagem de alto nível chamada Processing Processing é um ambiente e linguagem de programação para criar imagens, animação e interação http://processing.org/
  • 6.
    6 VVeerrssõõeess ddooAArrdduuiinnoo Arduino Uno
  • 7.
    7 VVeerrssõõeess ddooAArrdduuiinnoo Arduino Nano
  • 8.
    8 VVeerrssõõeess ddooAArrdduuiinnoo Arduino Mega
  • 9.
    9 VVeerrssõõeess ddooAArrdduuiinnoo Arduino Lilypad
  • 10.
    10 AArrqquuiitteettuurraa Fonte:Minicurso Arduino – Equipe de Robótica UFES 2012
  • 11.
    11 CCaarraacctteerrííssttiiccaass ddooAArrdduuiinnoo UUnnoo Microcontrolador ATmega328P Tensão Operacional 5 V Tensão de Alimentação 7-12 V Pinos de I/O digitais 14 (dos quais 6 podem ser saídas PWM) Pinos de entrada analógica 6 Corrente contínua por pino de I/O 40 mA Corrente contínua para o pino de 3.3 V 50 mA Memória Flash 2KB EEPROM 1K Frequência de clock 16 MHz
  • 12.
  • 13.
  • 14.
    14 OOkk...... bbuuttffiirrsstt,, lleett''ss ggoo sshhooppppiinngg
  • 15.
    15 KKiitt PPaarraaIInniicciiaannttee
  • 16.
  • 17.
  • 18.
  • 19.
    19 AAmmbbiieennttee ddeeDDeesseennvvoollvviimmeennttoo O ambiente de desenvolvimento pode ser baixado em: ● http://arduino.cc/en/Main/Software ● A última versão é a 1.0.5 O arquivo compactado deve ser extraído em qualquer diretório do sistema Será criado um diretório arduino-XXXX, onde XXXX é a versão baixado (por exemplo: arduino-0022).
  • 20.
    20 AAmmbbiieennttee ddeeDDeesseennvvoollvviimmeennttoo Executar o arquivo 'arduino'
  • 21.
    21 AAmmbbiieennttee ddeeDDeesseennvvoollvviimmeennttoo
  • 22.
    22 CCoonnffiigguurraannddoo ooAAmmbbiieennttee Linux Conecte o Arduino ao seu computador, por meio da porta USB e espere alguns segundos até que o sistema recoheça o dispositivo Para confirmar se o dispositivo foi reconhecido, abra um terminal e execute o comando abaixo: $ dmesg Procure, nas últimas linhas, por uma linha mais ou menos parecida com a de baixo: [56999.967291] usb 5-2: FTDI USB Serial Device converter now attached to ttyUSB0 Essa mensagem indica que o kernel reconheceu um novo dispositivo conectado na porta /dev/ttyUSB0. O sistema nem sempre reconhece como /dev/ttyUSB0, mas em geral é /dev/tty<alguma_coisa>
  • 23.
    23 CCoonnffiigguurraannddoo ooAAmmbbiieennttee Windows: http://arduino.cc/en/Guide/Windows Mac OSX: http://arduino.cc/en/Guide/MacOSX
  • 24.
    24 CCoonnffiigguurraannddoo ooAAmmbbiieennttee Configurar o ambiente de desenvolvimento para utilizar a porta detectado pelo sistema: “Tools” → “Serial Port” Configurar a placa utilizada: “Tools” → “Board” e escolher a opção “Arduino Uno”
  • 25.
    25 ““HHeelllloo WWoorrlldd”” O primeiro projeto será o equivalente “Hello World” para dispositivos embarcados Como não há um terminal, iremos fazer piscar (blink) um LED. A placa do Arduino vem com um LED embutido, conectado ao pin digital 13 Esta conexão faz com que o pin 13 seja sempre de saída, mas como o LED usa pouca corrente, ainda é possível conectar outras coisas na saída
  • 26.
    26 ““HHeelllloo WWoorrlldd”” Código: int ledPin = 13; void setup() { // initialize the digital pin as an output. // Pin 13 has an LED connected on most Arduino boards: pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, HIGH); // set the LED on delay(1000); // wait for a second digitalWrite(ledPin, LOW); // set the LED off delay(1000); // wait for a second }
  • 27.
    27 ““HHeelllloo WWoorrlldd”” Para fazer o upload para a placa, deve-se clicar no botão específico:
  • 28.
    28 EExxpplliiccaannddoo ooccóóddiiggoo Um sketch Arduino possui, no mínimo duas funções: setup(): Executada apenas uma vez, durante a inicialização loop(): Função principal
  • 29.
    29 EExxpplliiccaannddoo ooccóóddiiggoo setup() pinMode(ledPin, OUTPUT); A função pinMode define o modo de operação do pino. Neste caso, definimos que o pino 13 (ledPin) será de saída
  • 30.
    30 EExxpplliiccaannddoo ooccóóddiiggoo loop() digitalWrite(ledPin, HIGH); Permite ligar (5V) ou desligar (0V) um pino digital Neste código especifico, estamos ligando (constante HIGH) o pino 13 (ledPin) Por meio da constante LOW, podemos desligar o pino delay(200) A função delay() faz com que o processado fique X milisegundos em espera
  • 31.
    31 PPrroojjeettoo 000011:: LLEEDD FFllaasshheerr
  • 32.
  • 33.
  • 34.
  • 35.
    35 LLEEDD FFllaasshheerr Código: int ledPin = 10; void setup() { pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, HIGH); delay(1000); digitalWrite(ledPin, LOW); delay(1000); }
  • 36.
    36 PPrroojjeettoo 000022:: TTeemmppeerraattuurree SSeennssoorr
  • 37.
    37 LLMM3355//LLMM3366 ––TTPPMM3355//TTPPMM3366 Sensor de temperatura analógico Estado-sólido (não usa mércurio) A medida que a temperatura muda, a tensão que atravessa um diodo cresce a uma taxa conhecida Não precisa ser calibrado Barato e fácil de usar
  • 38.
    38 LLMM3355//LLMM3366 ––TTPPMM3355//TTPPMM3366 a) LM35 b) LM36 Fonte: http://www.ladyada.net/learn/sensors/tmp36.html
  • 39.
    39 LLMM3355//LLMM3366 ––TTPPMM3355//TTPPMM3366 Para converter a tensão em temperatura: LM35: Temp in ºC: (V in mV) / 10 LM36: – Temp in ºC: [(V in mV - 500)] / 10
  • 40.
    40 LLeennddoo aaTTeemmppeerraattuurraa
  • 41.
    41 LLeennddoo aaTTeemmppeerraattuurraa Devemos conectar o pino do saída do sensor diretamente em uma porta analógica do Arduino A tensão de saída do sensor será de 0 a 1.75 (aproximadamente) O tensão lida pelo Arduino é convertido em um valor binário pelo Conversor Analógico Digital Assim, para descobrirmos a temperatura, devemos fazer uma conversão:
  • 42.
    42 LLeennddoo aaTTeemmppeerraattuurraa Voltage at pin in milliVolts = (reading from ADC) * (5000/1024) This formula converts the number 0-1023 from the ADC into 0-5000mV (= 5V) Voltage at pin in milliVolts = (reading from ADC) * (3300/1024) This formula converts the number 0-1023 from the ADC into 0-3300mV (= 3.3V) Para converter a tensão em temperatura, basta utilizarmos a fórmulas definidas anteriormente...
  • 43.
    43 LLeennddoo aaTTeemmppeerraattuurraa int temperaturaPin = 0; int ledPin = 12; float vIn = 5.0; //Tensao de entrada void setup() { pinMode(ledPin, OUTPUT); Serial.begin(9600); } void loop() { digitalWrite(ledPin, HIGH); //ler o valor do sensor float leitura = analogRead(temperaturaPin); float voltagem = (leitura * vIn) / 1023.0; //Imprimir a tensão Serial.print(voltagem); Serial.println(" volts"); //Converter tensao para temperatura float temperaturaC = voltagem * 100.0; delay(1000); Serial.print(temperaturaC); Serial.println(" graus em C"); Serial.println(" "); digitalWrite(ledPin, LOW); delay(1000); }
  • 44.
    44 PPrroobblleemmss yyoouummaayy eennccoouunntteerr wwiitthh mmuullttiippllee sseennssoorrss...... If, when adding more sensors, you find that the temperature is inconsistant, this indicates that the sensors are interfering with each other when switching the analog reading circuit from one pin to the other. You can fix this by doing two delayed readings and tossing out the first one
  • 45.
    45 PPrroojjeettoo 000033:: SSeennssiinngg LLiigghhtt
  • 46.
    46 SSeennssiinngg LLiigghhtt Uma forma bastante prática de medir a intensidade da luz é usando um LDR LDR = Light-Dependent Resistor Podem ser chamados de Photoresistores Quanto maior a intensidade da luz, menor a resistência 20MΩ = Ambiente “muito escuro” 20KΩ = Ambiente “muito iluminado”
  • 47.
  • 48.
    48 LLDDRR aassaa VVoollttaaggee DDiivviiddeerr A voltage divider is just two resistors in series connected between a voltage supply and ground. If R1 is connected to the voltage supply and R2 is connected to ground then the voltage at the junction between the two resistors is: V =V cc∗ R2 R1+R2
  • 49.
    49 LLDDRR aassaa VVoollttaaggee DDiivviiddeerr A voltage divider is just two resistors in series connected between a voltage supply and ground. If R1 is connected to the voltage supply and R2 is connected to ground then the voltage at the junction between the two resistors is: V =V cc∗ R2 R1+R2
  • 50.
    50 LLDDRR aassaa VVoollttaaggee DDiivviiddeerrcc If R1 is the photoresistor, the voltage will increase with increasing light intensity. If R2 is the photoresistor, the voltage will decrease with increasing light intensity. V =V cc∗ R2 R1+R2
  • 51.
    51 int ledPin= 13; int sensorPin = 1; int period = 400; int limit = 1000; int acesso = 0; void setup() { SSeennssiinngg LLiigghhtt pinMode(ledPin, OUTPUT); Serial.begin(9600); } void loop() { int rawValue = analogRead(sensorPin); if (rawValue < limit){ digitalWrite(ledPin, LOW); if (acesso != 1){ acesso = 1; Serial.println("ligado"); } } else{ digitalWrite(ledPin, HIGH); Serial.println(rawValue); if (acesso != 0){ acesso = 0; Serial.println("apagado"); } } delay(period); }
  • 52.
    52 PPrroojjeettoo 000044:: EEnnvviiaannddoo IInnffoorrmmaaççõõeess ppaarraa oo AArrdduuiinnoo vviiaa SSeerriiaall
  • 53.
    53 EEnnvviiaannddoo IInnffoorrmmaaççõõeessVViiaa SSeerriiaall int ledPin = 13; int tempoEspera = 500; void setup(){ pinMode(ledPin, OUTPUT); Serial.begin(9600); } void loop(){ char ch; if (Serial.available()){ ch = Serial.read(); if (ch == '0'){ digitalWrite(ledPin, LOW); }else{ digitalWrite(ledPin, HIGH); } } delay(tempoEspera); }
  • 54.
  • 55.
    55 PPrroojjeettoo 000055:: PPyySSeerriiaall
  • 56.
    56 apt-get installpython-serial -y
  • 57.
    57 PPyySSeerriiaall fromserial import Serial porta = '/dev/ttyACM1' ser=Serial(porta, 19200, timeout=10) ser.readline() #descartar a primeira leitura info=ser.readline() ser.close() print info
  • 58.

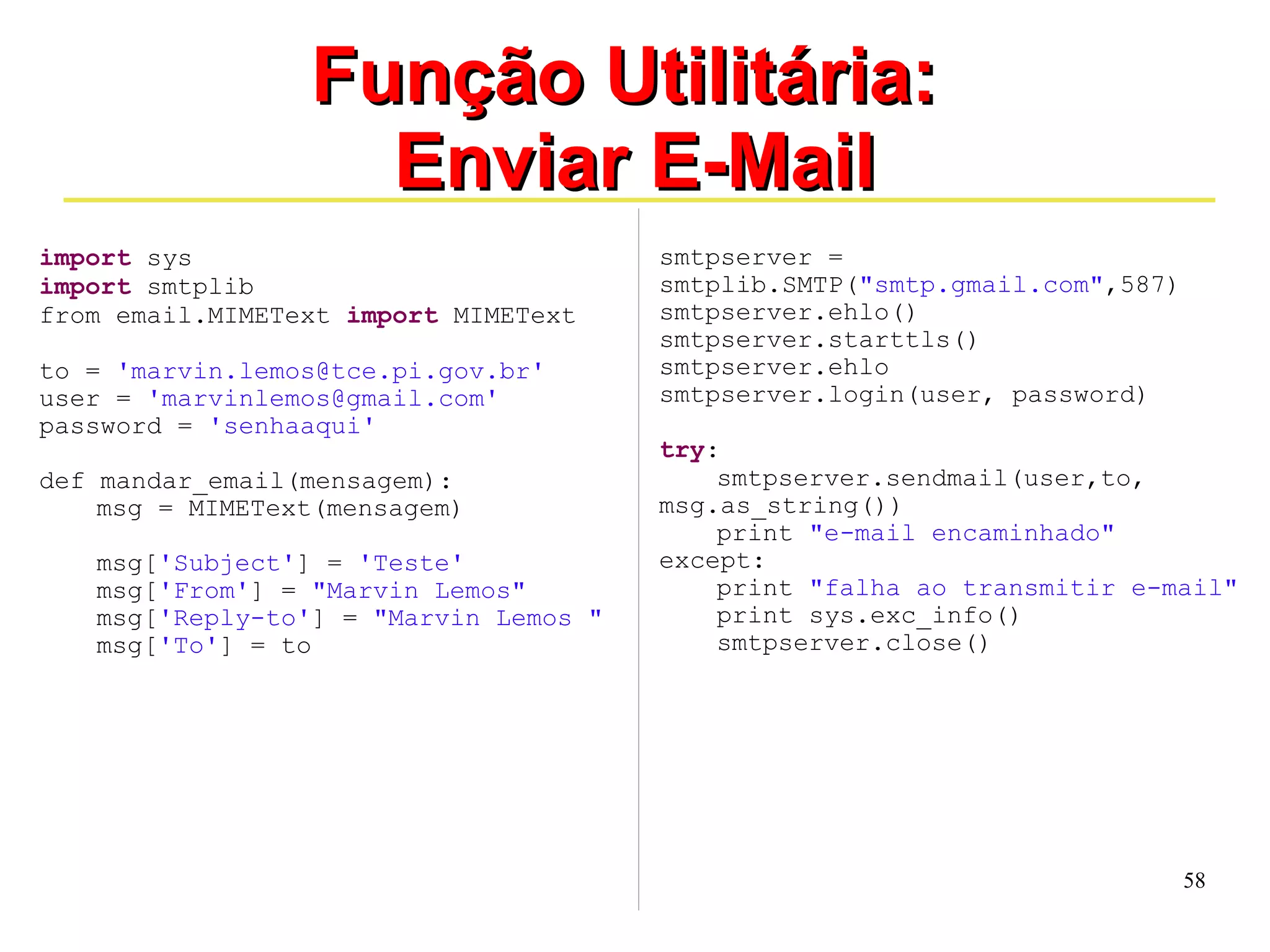

    58 FFuunnççããoo UUttiilliittáárriiaa:: EEnnvviiaarr EE--MMaaiill import sys import smtplib from email.MIMEText import MIMEText to = 'marvin.lemos@tce.pi.gov.br' user = 'marvinlemos@gmail.com' password = 'senhaaqui' def mandar_email(mensagem): msg = MIMEText(mensagem) msg['Subject'] = 'Teste' msg['From'] = "Marvin Lemos" msg['Reply-to'] = "Marvin Lemos " msg['To'] = to smtpserver = smtplib.SMTP("smtp.gmail.com",587) smtpserver.ehlo() smtpserver.starttls() smtpserver.ehlo smtpserver.login(user, password) try: smtpserver.sendmail(user,to, msg.as_string()) print "e-mail encaminhado" except: print "falha ao transmitir e-mail" print sys.exc_info() smtpserver.close()
  • 59.
  • 60.

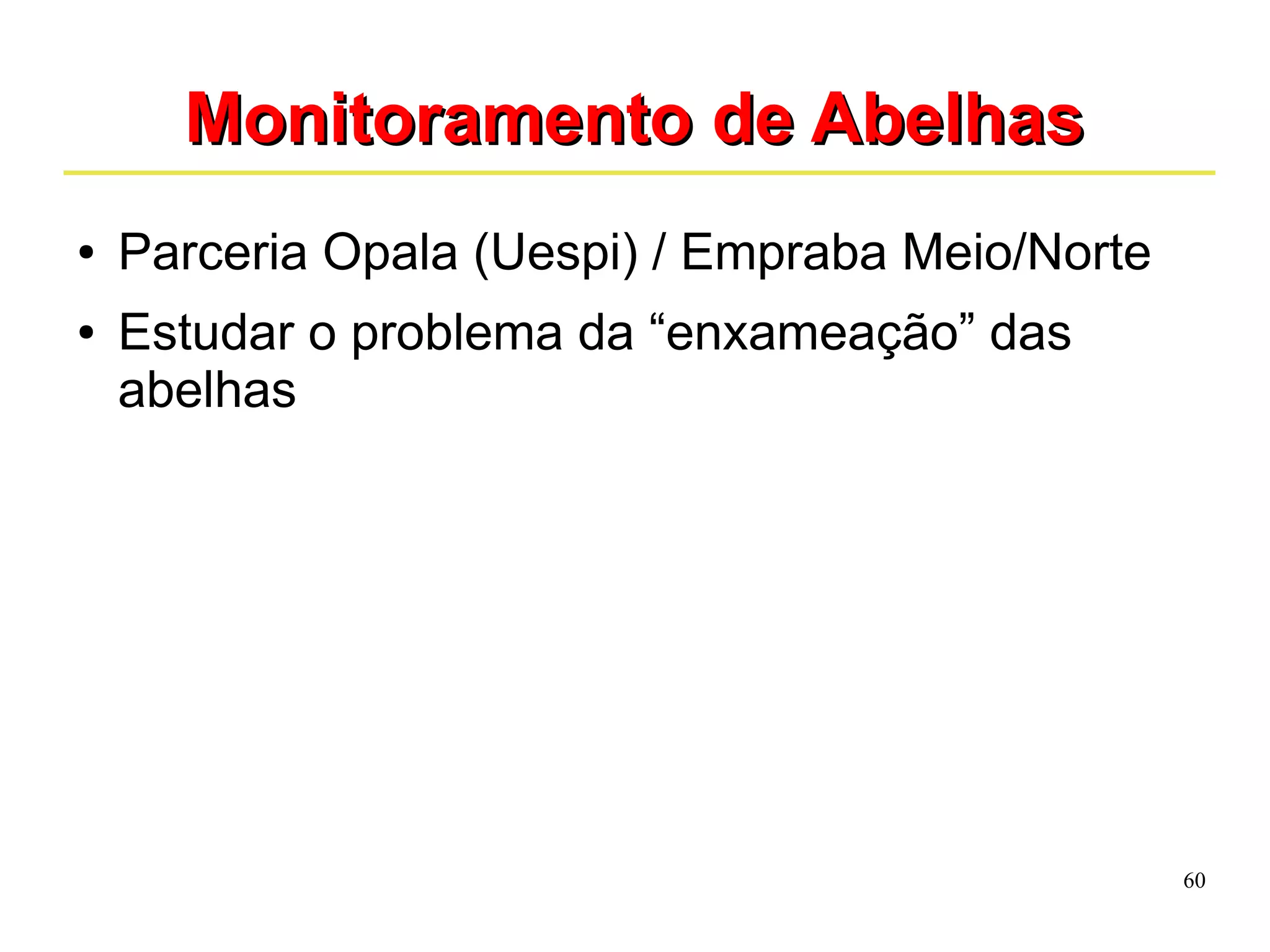

    60 MMoonniittoorraammeennttoo ddeeAAbbeellhhaass ● Parceria Opala (Uespi) / Empraba Meio/Norte ● Estudar o problema da “enxameação” das abelhas
  • 61.
  • 62.
  • 63.
  • 64.
  • 65.
  • 66.
    66 LLuuvvaa UUllttrraassssôônniiccaa ● Desenvolvido pelo Labiras (http://labiras.cc) ● Visa substituir bengala para cegos Fonte: http://comradio.com.br/cidadania/?p=701

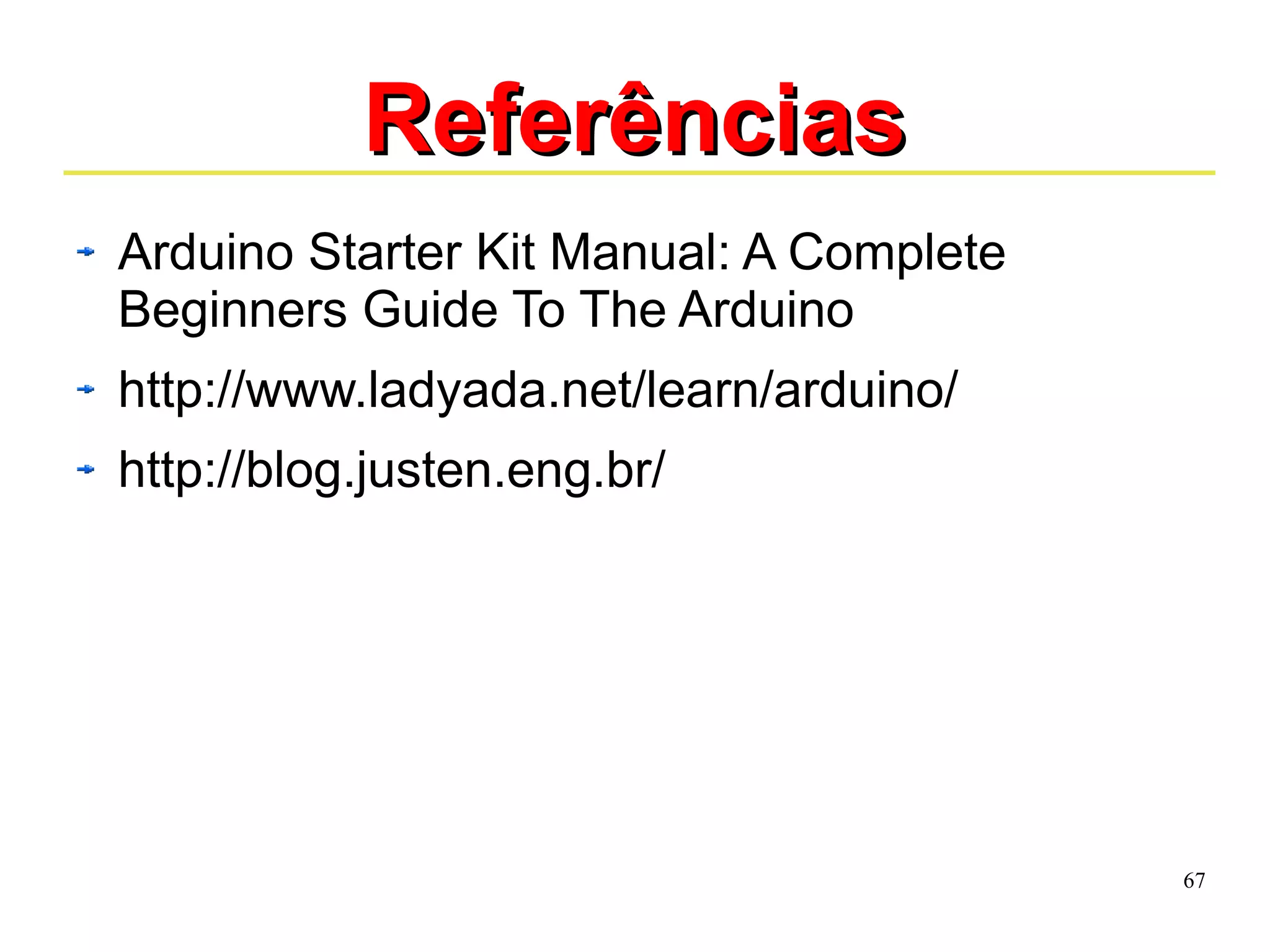

  • 67.
    67 RReeffeerrêênncciiaass ArduinoStarter Kit Manual: A Complete Beginners Guide To The Arduino http://www.ladyada.net/learn/arduino/ http://blog.justen.eng.br/
