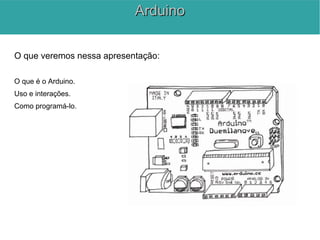

2. O que veremos nessa apresentação:
O que é o Arduino.
Uso e interações.
Como programá-lo.
ArduinoArduino

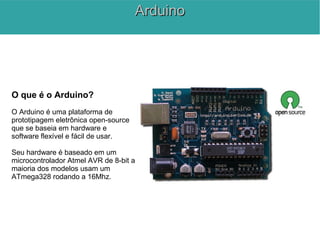

3. O que é o Arduino?
O Arduino é uma plataforma de
prototipagem eletrônica open-source
que se baseia em hardware e
software flexível e fácil de usar.
Seu hardware é baseado em um
microcontrolador Atmel AVR de 8-bit a
maioria dos modelos usam um
ATmega328 rodando a 16Mhz.
ArduinoArduino

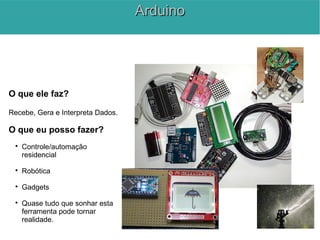

4. O que ele faz?
Recebe, Gera e Interpreta Dados.
O que eu posso fazer?

Controle/automação
residencial

Robótica

Gadgets

Quase tudo que sonhar esta
ferramenta pode tornar
realidade.
ArduinoArduino

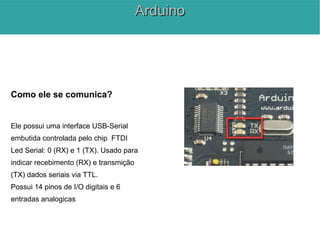

5. Como ele se comunica?
Ele possui uma interface USB-Serial
embutida controlada pelo chip FTDI
Led Serial: 0 (RX) e 1 (TX). Usado para
indicar recebimento (RX) e transmição
(TX) dados seriais via TTL.
Possui 14 pinos de I/O digitais e 6
entradas analogicas
ArduinoArduino

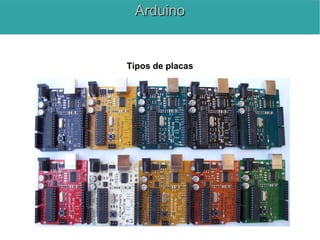

6. Tipos de placas
ArduinoArduino

7. Arduino Mega- 126k (Flash Memory)
54 Pinos de I/O
LilyPad Arduino
ArduinoArduino

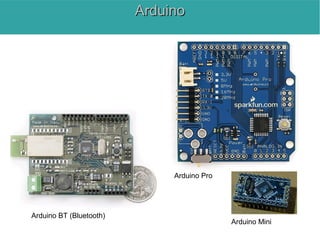

8. Arduino BT (Bluetooth)
Arduino Mini
Arduino Pro
ArduinoArduino

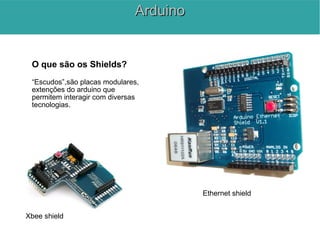

9. O que são os Shields?
“Escudos”,são placas modulares,
extenções do arduino que
permitem interagir com diversas
tecnologias.
Ethernet shield
Xbee shield
ArduinoArduino

10. Motor shield
LCD shield
ArduinoArduino
SD card shield

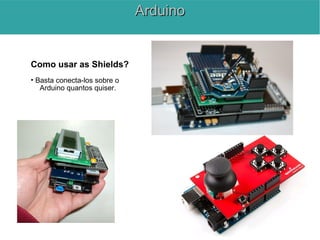

11. Como usar as Shields?
• Basta conecta-los sobre o
Arduino quantos quiser.
ArduinoArduino

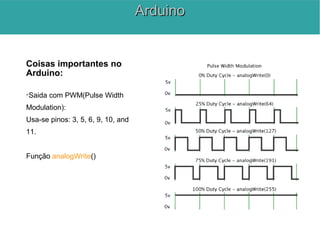

12. Coisas importantes no
Arduino:

Saida com PWM(Pulse Width
Modulation):
Usa-se pinos: 3, 5, 6, 9, 10, and
11.
Função analogWrite()
ArduinoArduino

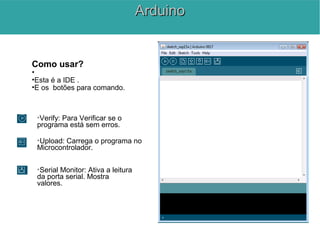

13. Como usar?
•
•Esta é a IDE .
•E os botões para comando.

Verify: Para Verificar se o
programa está sem erros.

Upload: Carrega o programa no
Microcontrolador.

Serial Monitor: Ativa a leitura
da porta serial. Mostra
valores.
ArduinoArduino

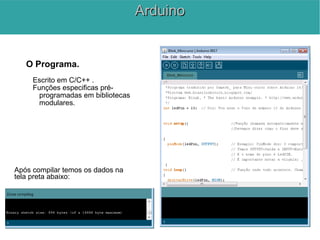

14. O Programa.
Escrito em C/C++ .
Funções especificas pré-
programadas em bibliotecas
modulares.
Após compilar temos os dados na
tela preta abaixo:
ArduinoArduino

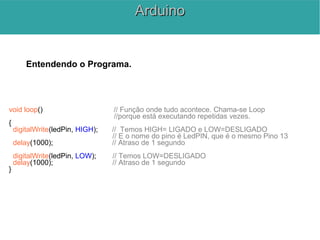

15. Entendendo o Programa.
void loop() // Função onde tudo acontece. Chama-se Loop
//porque está executando repetidas vezes.
{
digitalWrite(ledPin, HIGH); // Temos HIGH= LIGADO e LOW=DESLIGADO
// E o nome do pino é LedPIN, que é o mesmo Pino 13
delay(1000); // Atraso de 1 segundo
digitalWrite(ledPin, LOW); // Temos LOW=DESLIGADO
delay(1000); // Atraso de 1 segundo
}
ArduinoArduino

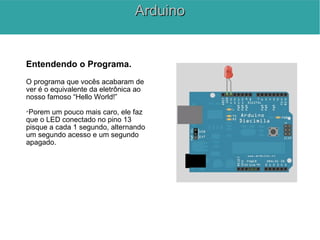

16. Entendendo o Programa.
O programa que vocês acabaram de
ver é o equivalente da eletrônica ao
nosso famoso “Hello World!”

Porem um pouco mais caro, ele faz
que o LED conectado no pino 13
pisque a cada 1 segundo, alternando
um segundo acesso e um segundo
apagado.
ArduinoArduino

17. Entendendo o Programa.

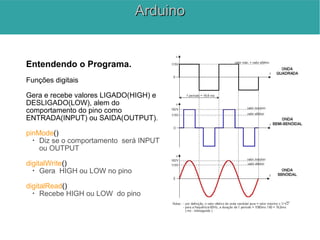

Funções digitais
Gera e recebe valores LIGADO(HIGH) e
DESLIGADO(LOW), alem do
comportamento do pino como
ENTRADA(INPUT) ou SAIDA(OUTPUT).
pinMode()
•
Diz se o comportamento será INPUT
ou OUTPUT
digitalWrite()
•
Gera HIGH ou LOW no pino
digitalRead()
•
Recebe HIGH ou LOW do pino
ArduinoArduino

18. Entendendo o Programa.
Funções analógicas.
Gera e recebe valores de 0 a 1023.
Permitindo medir além do LIGADO e
DESLIGADO.
AnalogRead()
•
Faz leitura do pino analógico. Valor
entre 0 a 1023
AnalogWrite()
•
Gera valor analógico entre 0 e 1023.
Onda PWM.
ArduinoArduino

19. Comunicação serial.
É a forma de se comunicar o computador com Arduino em tempo real.
Serial.begin(9600);

Inicia a comunicção e ajusta velocidade em 9600 bits/s
Serial.println("TEXTO");

Envia para a porta serial uma string.
ArduinoArduino

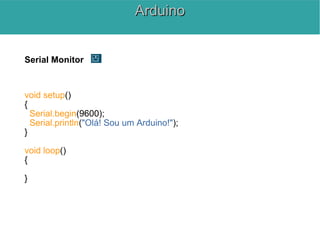

20. Serial Monitor
void setup()
{
Serial.begin(9600);
Serial.println("Olá! Sou um Arduino!");
}
void loop()
{
}
ArduinoArduino

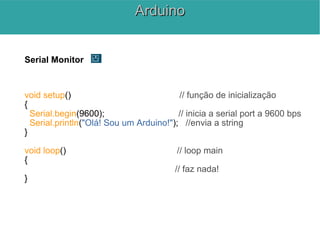

21. Serial Monitor
void setup() // função de inicialização
{
Serial.begin(9600); // inicia a serial port a 9600 bps
Serial.println("Olá! Sou um Arduino!"); //envia a string
}
void loop() // loop main
{
// faz nada!
}
ArduinoArduino

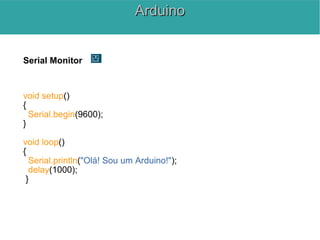

22. Serial Monitor
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println("Olá! Sou um Arduino!");
delay(1000);
}
ArduinoArduino

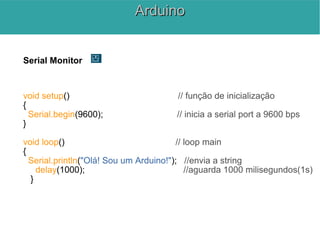

23. Serial Monitor
void setup() // função de inicialização
{
Serial.begin(9600); // inicia a serial port a 9600 bps
}
void loop() // loop main
{
Serial.println("Olá! Sou um Arduino!"); //envia a string
delay(1000); //aguarda 1000 milisegundos(1s)
}
ArduinoArduino

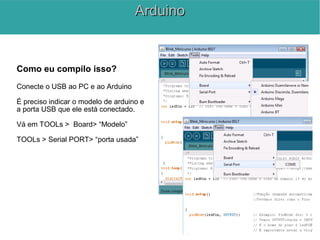

24. Como eu compilo isso?
Conecte o USB ao PC e ao Arduino
É preciso indicar o modelo de arduino e
a porta USB que ele está conectado.
Vá em TOOLs > Board> “Modelo”
TOOLs > Serial PORT> “porta usada”
ArduinoArduino

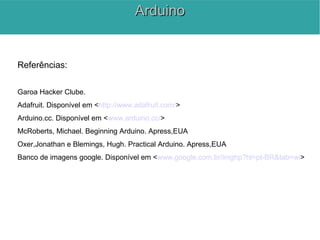

25. Referências:
Garoa Hacker Clube.
Adafruit. Disponível em <http://www.adafruit.com/>
Arduino.cc. Disponível em <www.arduino.cc/>
McRoberts, Michael. Beginning Arduino. Apress,EUA
Oxer,Jonathan e Blemings, Hugh. Practical Arduino. Apress,EUA
Banco de imagens google. Disponível em <www.google.com.br/imghp?hl=pt-BR&tab=wi>
ArduinoArduino
