Mini curso arduino básico pet v2
- 1. Mini Curso Arduino -Básico Facilitadores: Felipe Amaral e Yuri Guedes

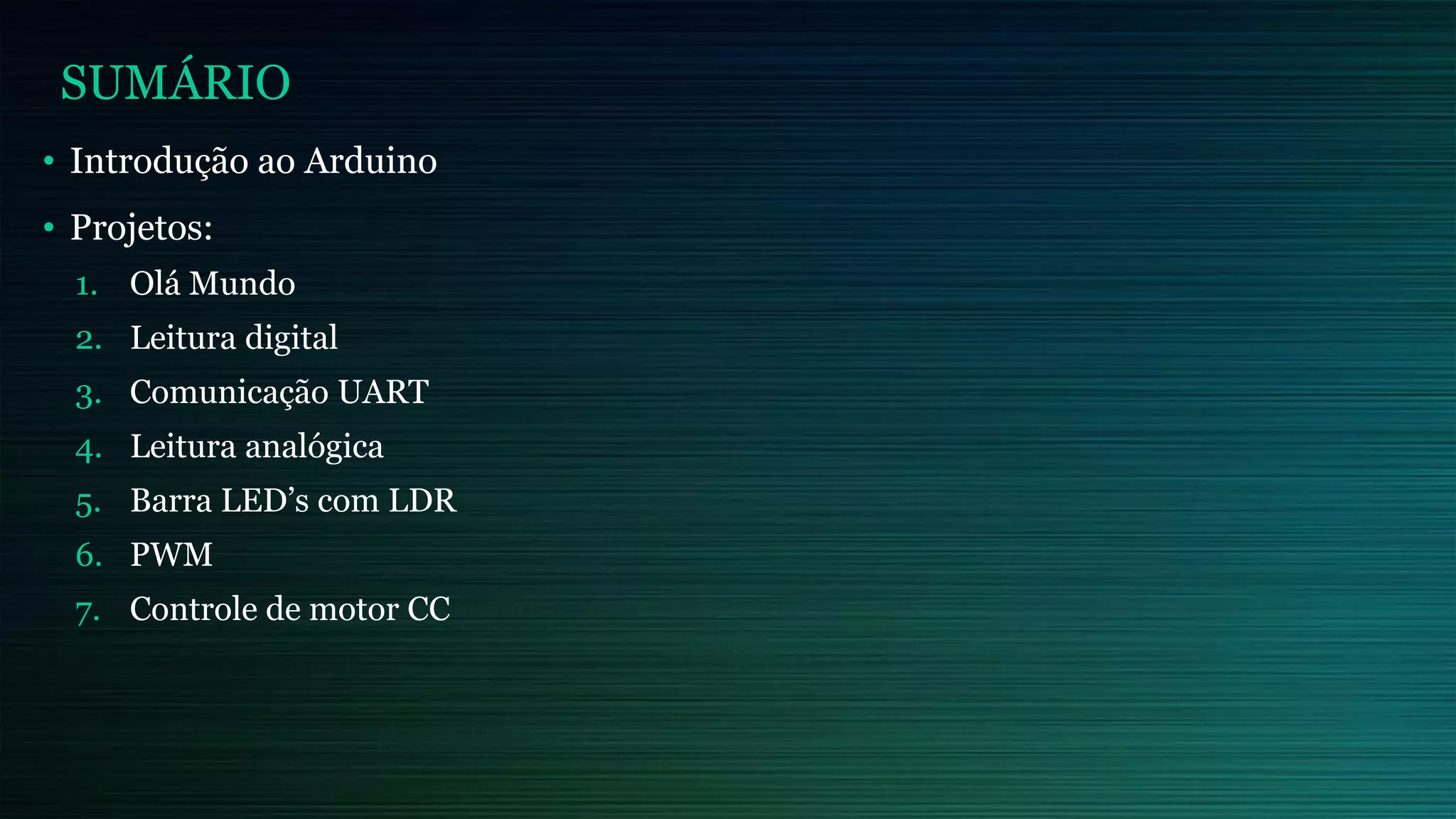

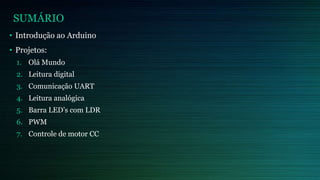

- 2. SUMÁRIO • Introdução aoArduino • Projetos: 1. Olá Mundo 2. Leitura digital 3. Comunicação UART 4. Leitura analógica 5. Barra LED’s com LDR 6. PWM 7. Controle de motor CC

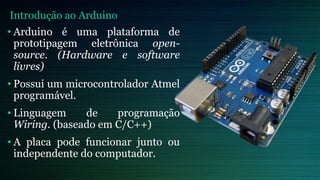

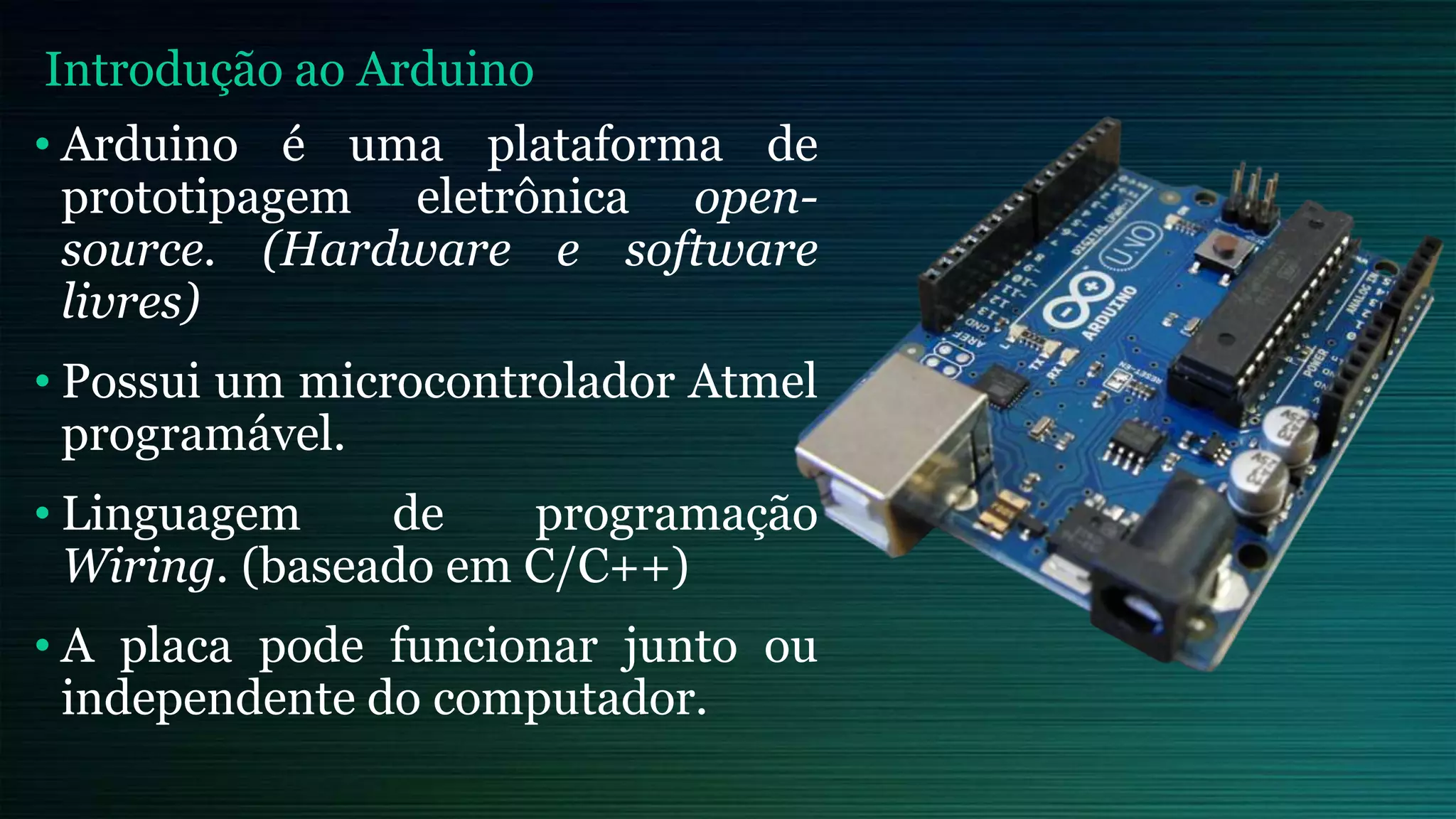

- 3. • Arduino éuma plataforma de prototipagem eletrônica open- source. (Hardware e software livres) • Possui um microcontrolador Atmel programável. • Linguagem de programação Wiring. (baseado em C/C++) • A placa pode funcionar junto ou independente do computador. Introdução ao Arduino

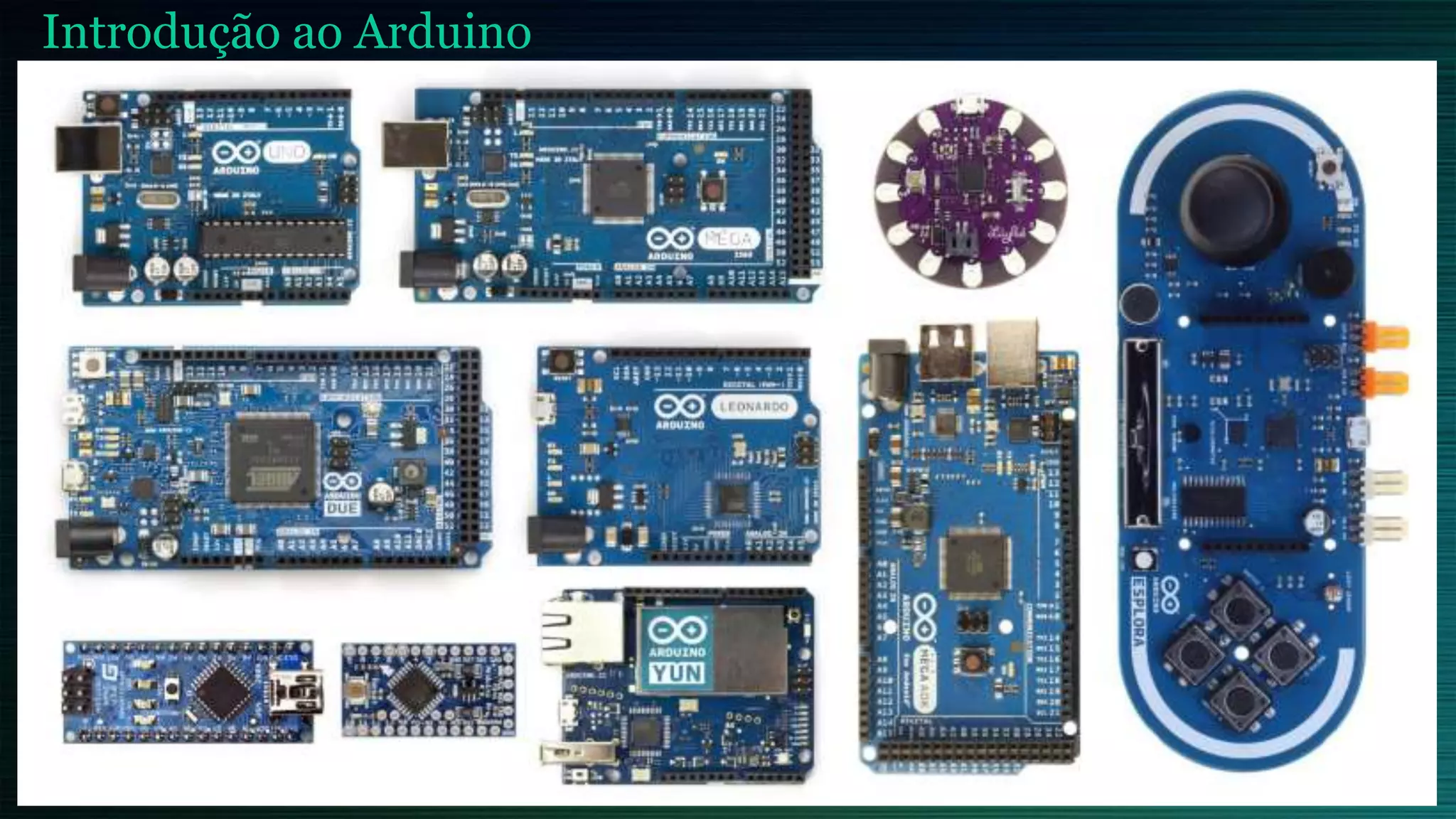

- 4.
- 5. • Desenvolvido por:Massimo Banzi, David Cuartielles, Tom Igoe, Gianlucas Martino e David Mellis, na Itália, em 2005. • 200 placas / 2005; 5.000 / 2006; 30.000 / 2007; + 300.000 / 2011 ; + 1 milhão / 2013 • Site oficial: www.arduino.cc Introdução ao Arduino

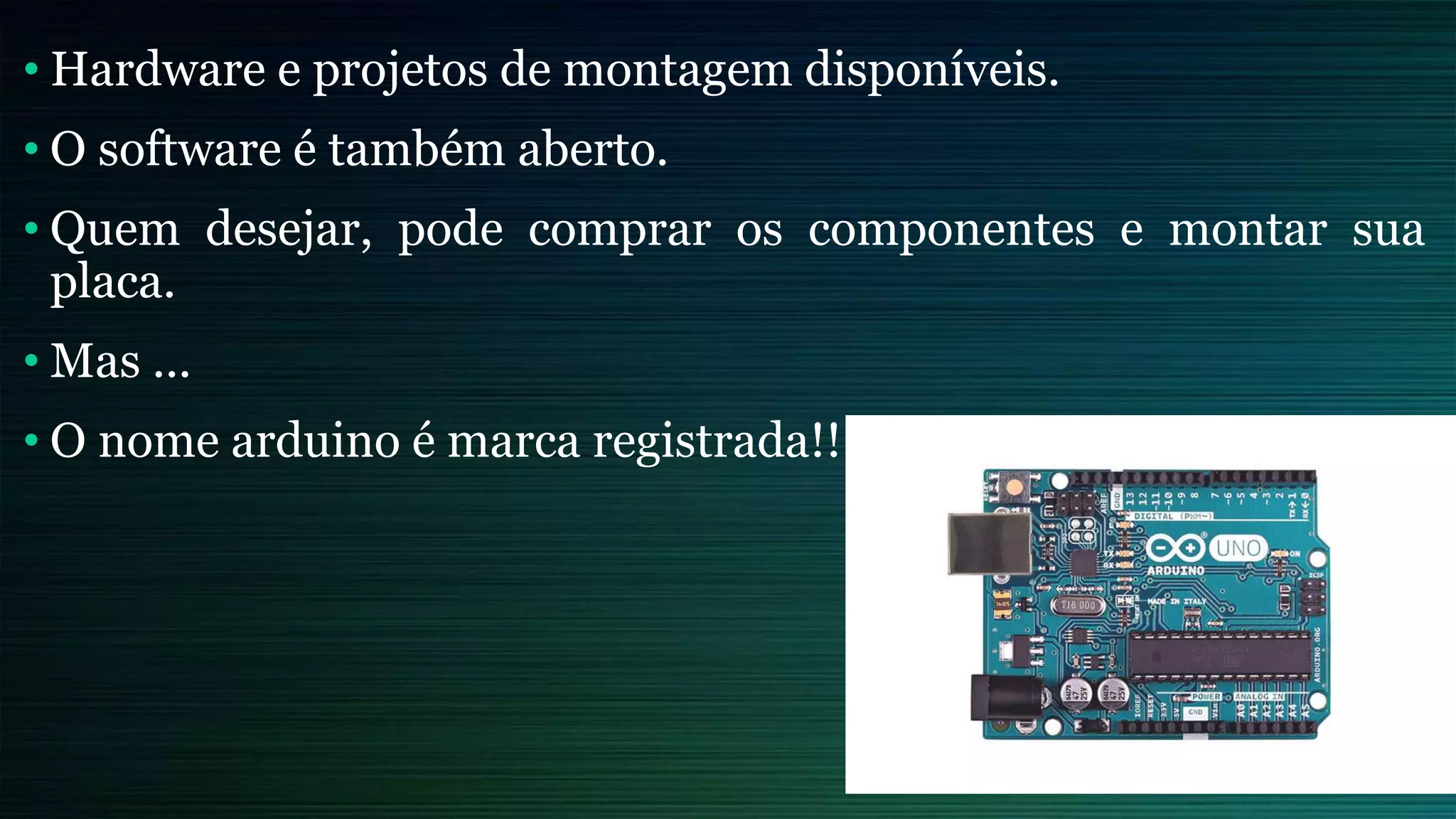

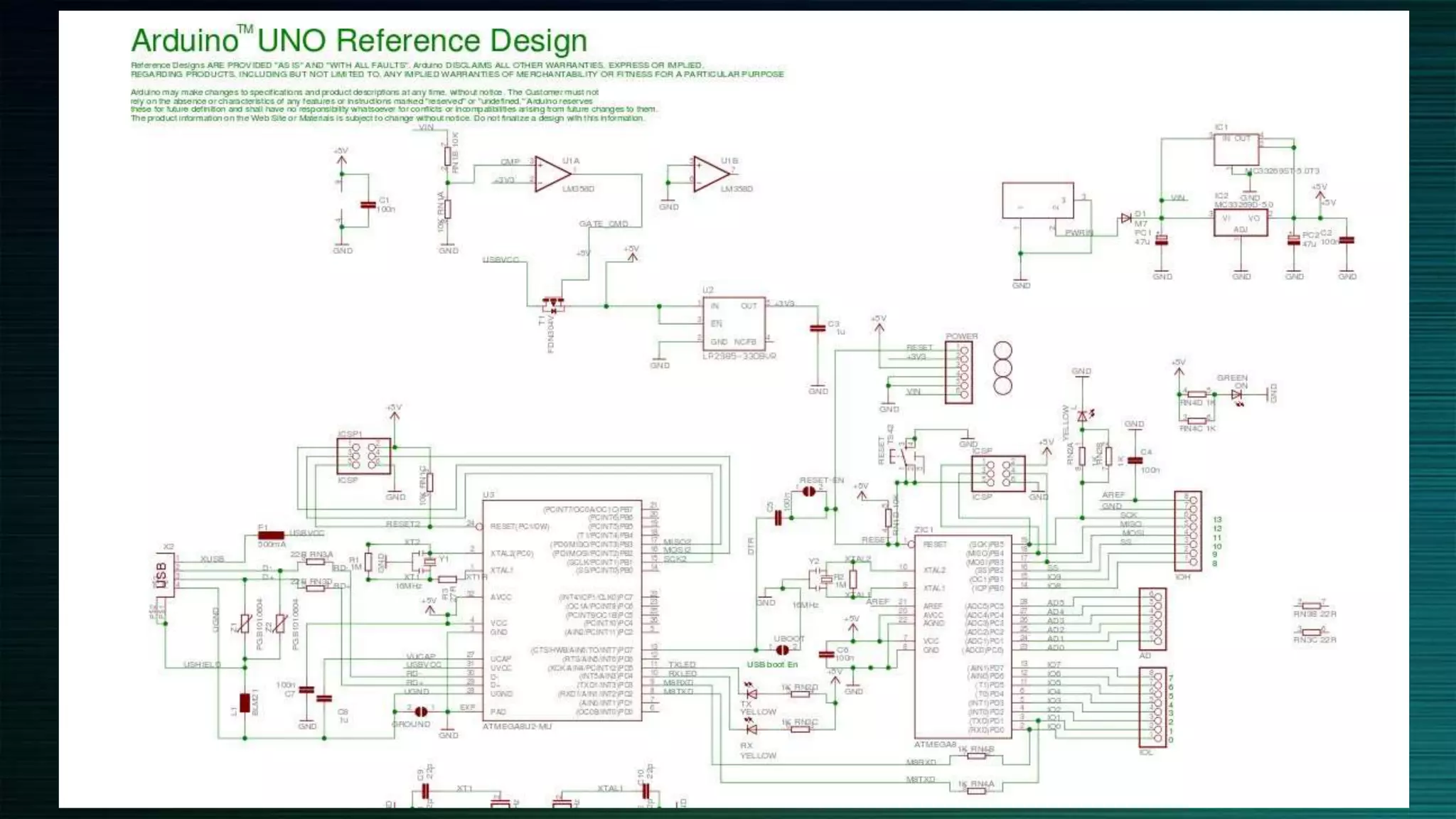

- 7. • Hardware eprojetos de montagem disponíveis. • O software é também aberto. • Quem desejar, pode comprar os componentes e montar sua placa. • Mas ... • O nome arduino é marca registrada!!

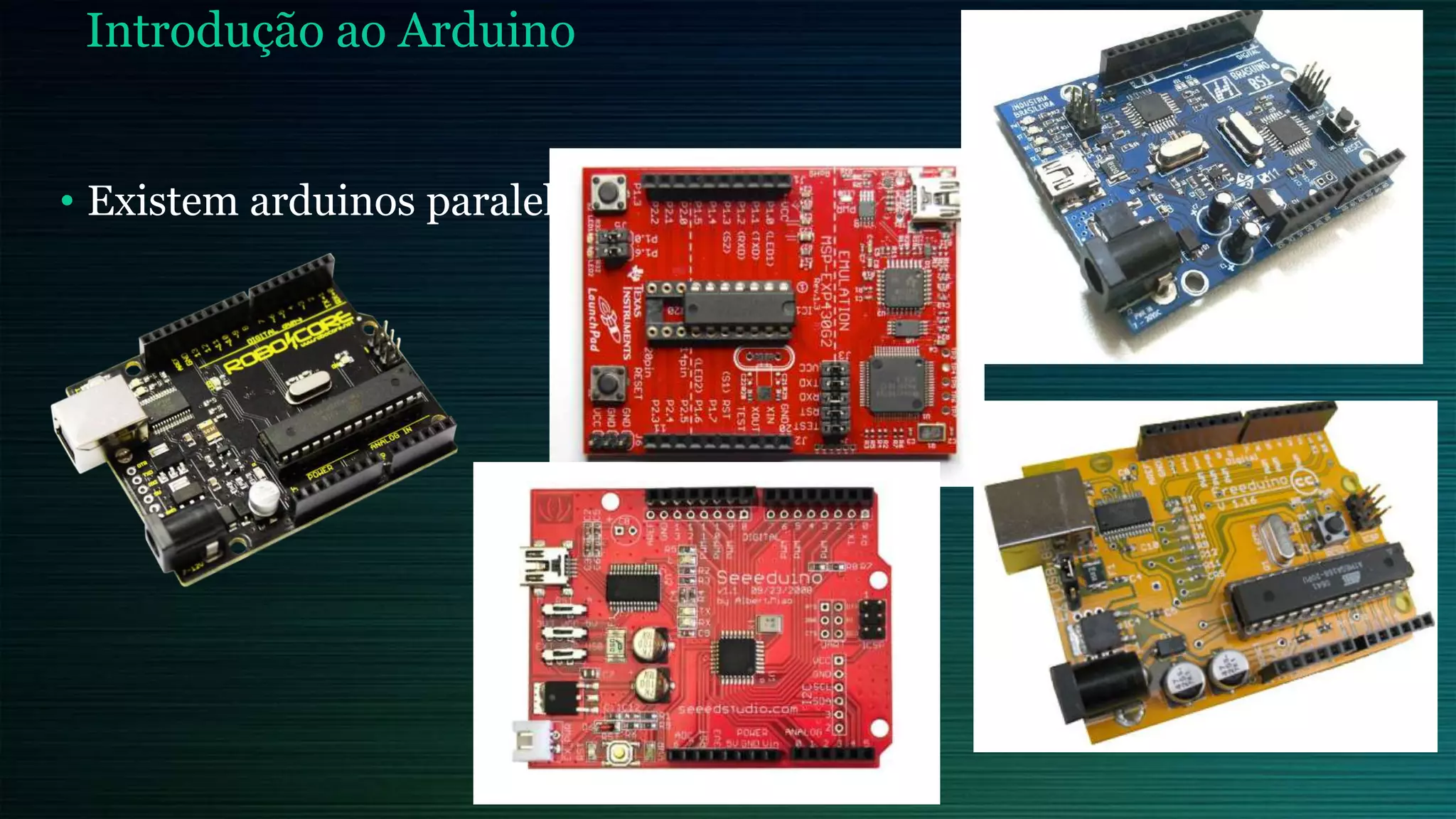

- 8. • Existem arduinosparalelos Introdução ao Arduino

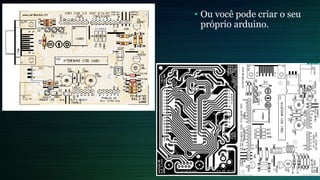

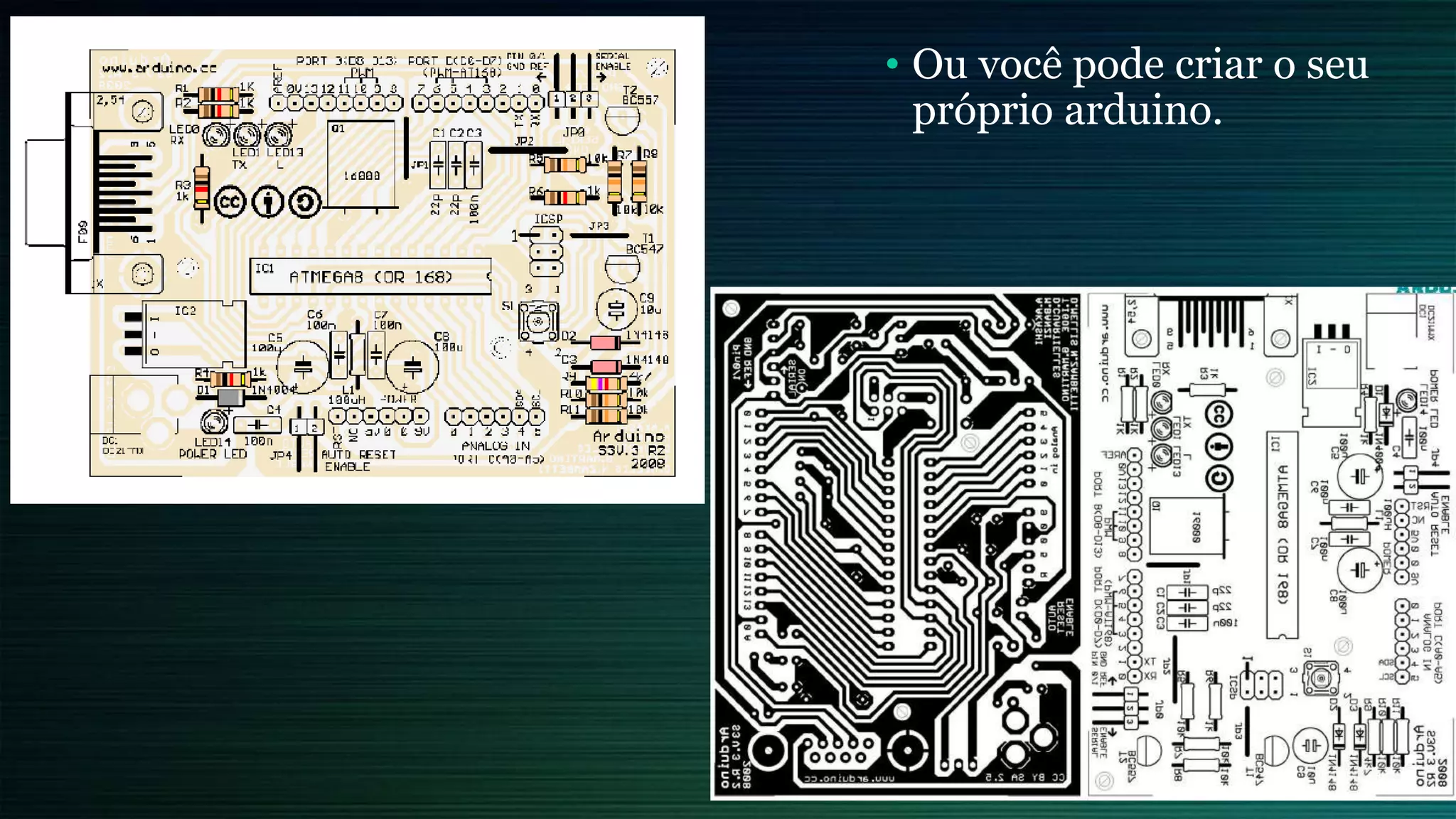

- 9. • Ou vocêpode criar o seu próprio arduino.

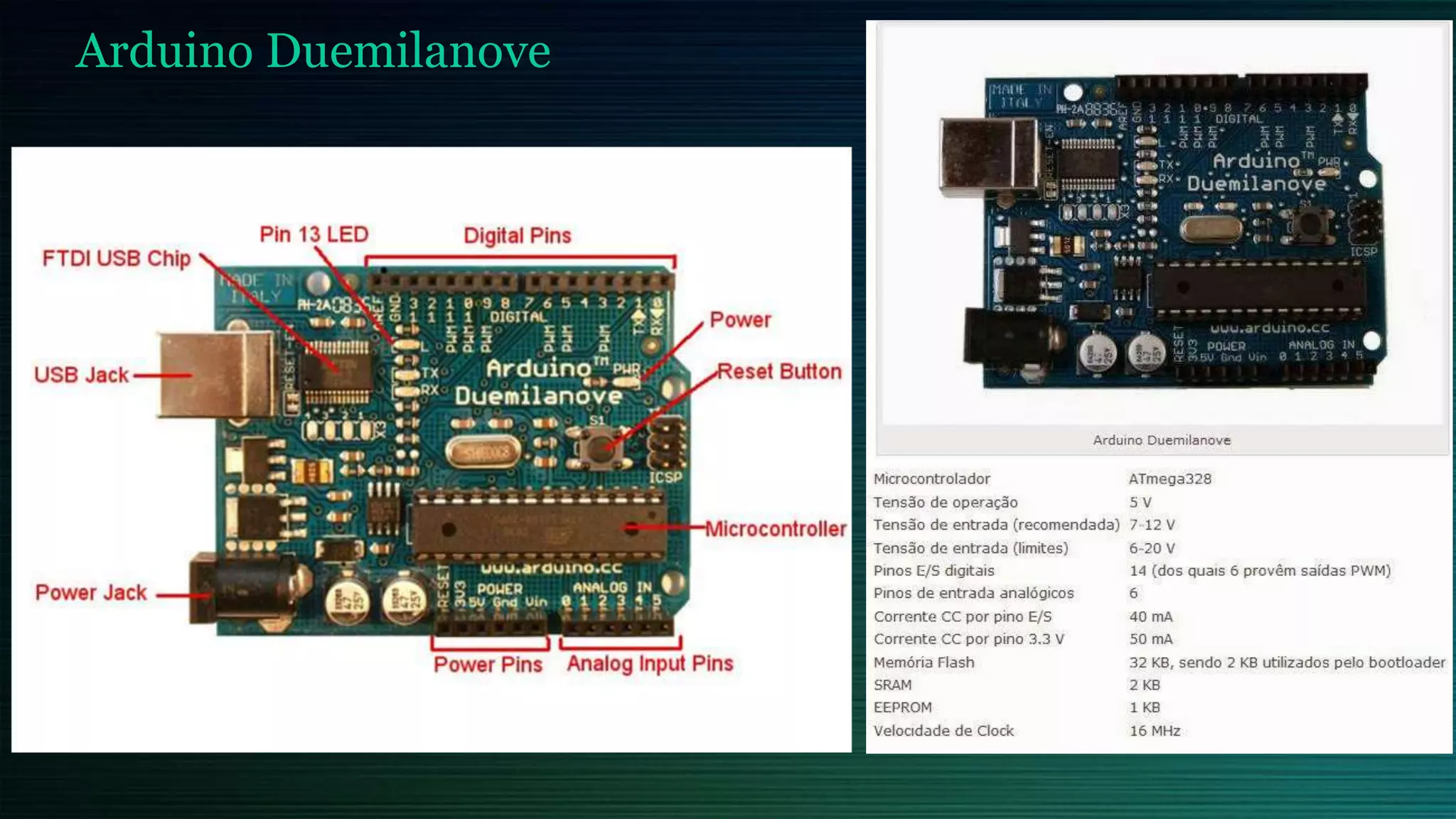

- 10.

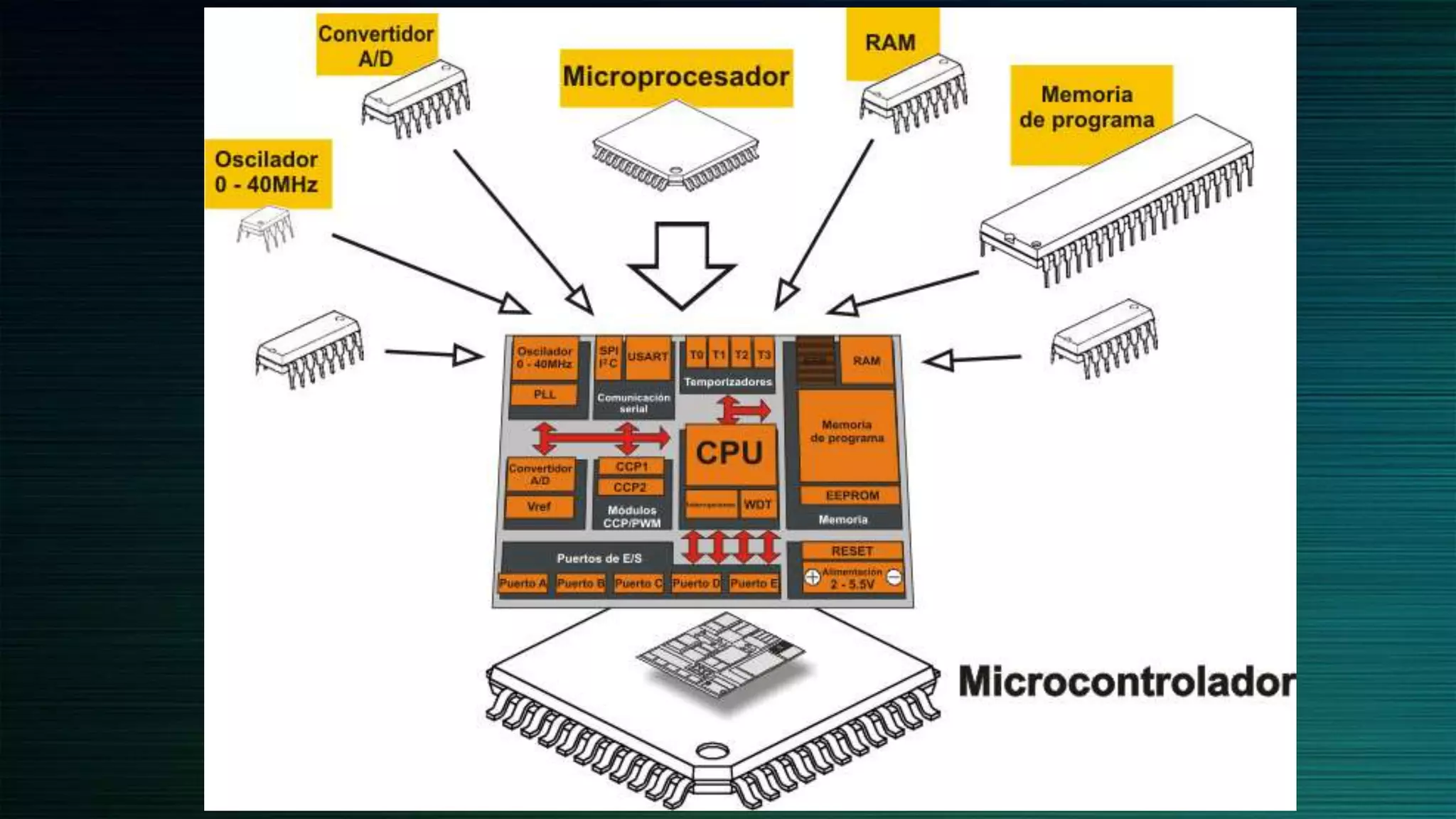

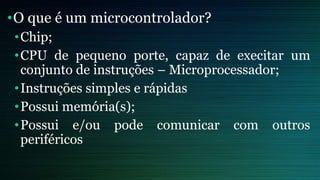

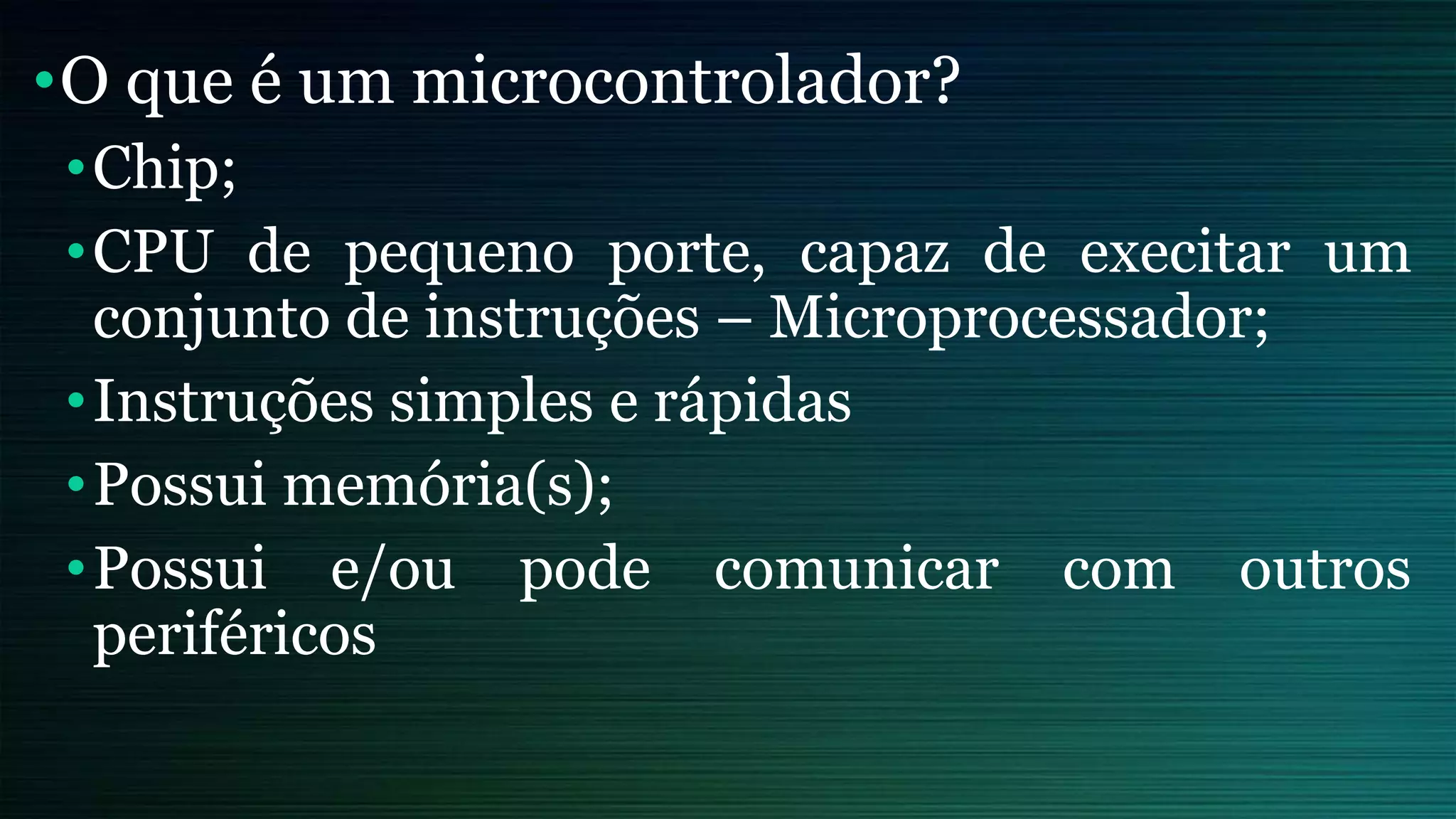

- 11. •O que éum microcontrolador? •Chip; •CPU de pequeno porte, capaz de execitar um conjunto de instruções – Microprocessador; •Instruções simples e rápidas •Possui memória(s); •Possui e/ou pode comunicar com outros periféricos

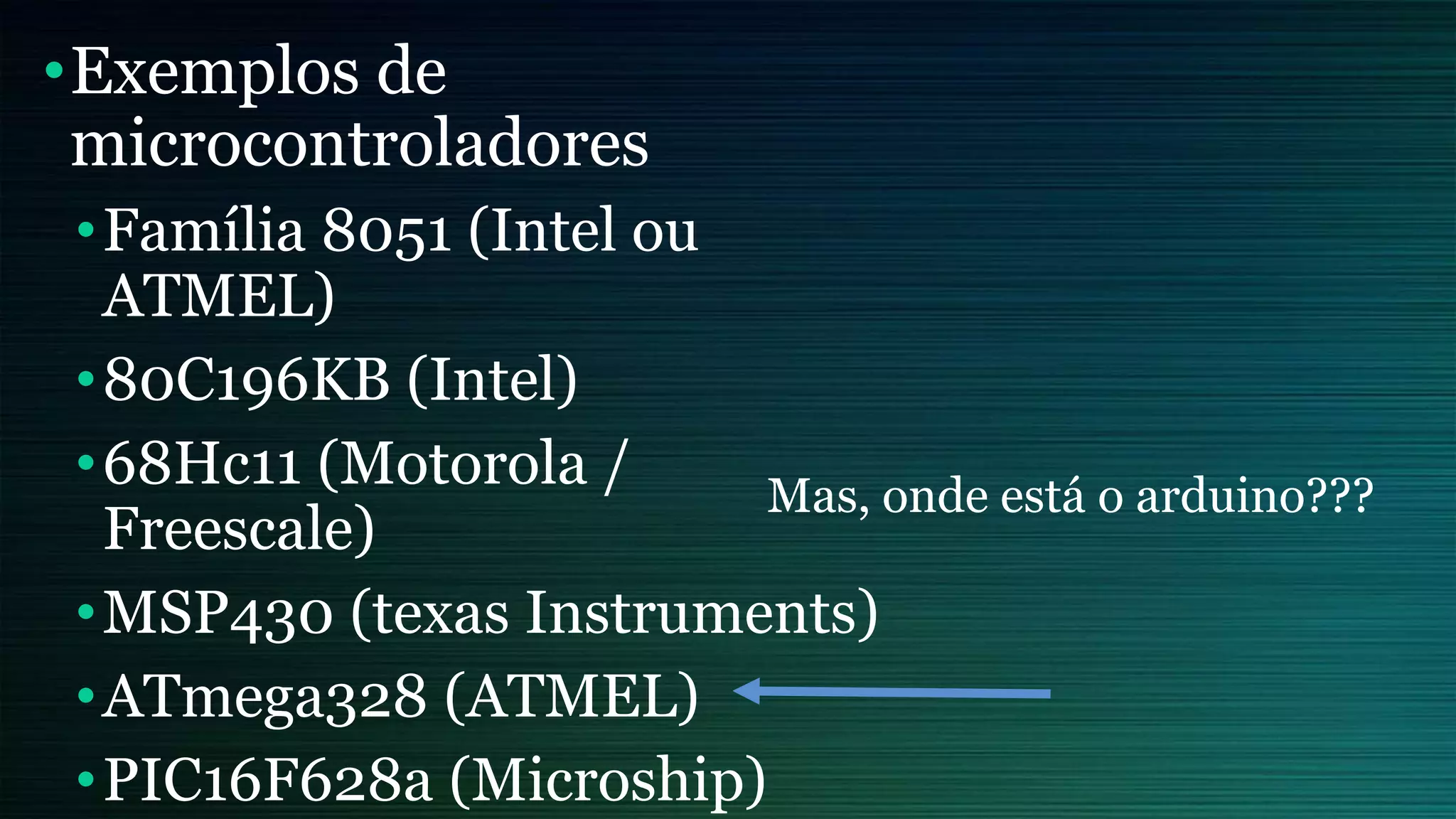

- 13. •Exemplos de microcontroladores •Família 8051(Intel ou ATMEL) •80C196KB (Intel) •68Hc11 (Motorola / Freescale) •MSP430 (texas Instruments) •ATmega328 (ATMEL) •PIC16F628a (Microship) Mas, onde está o arduino???

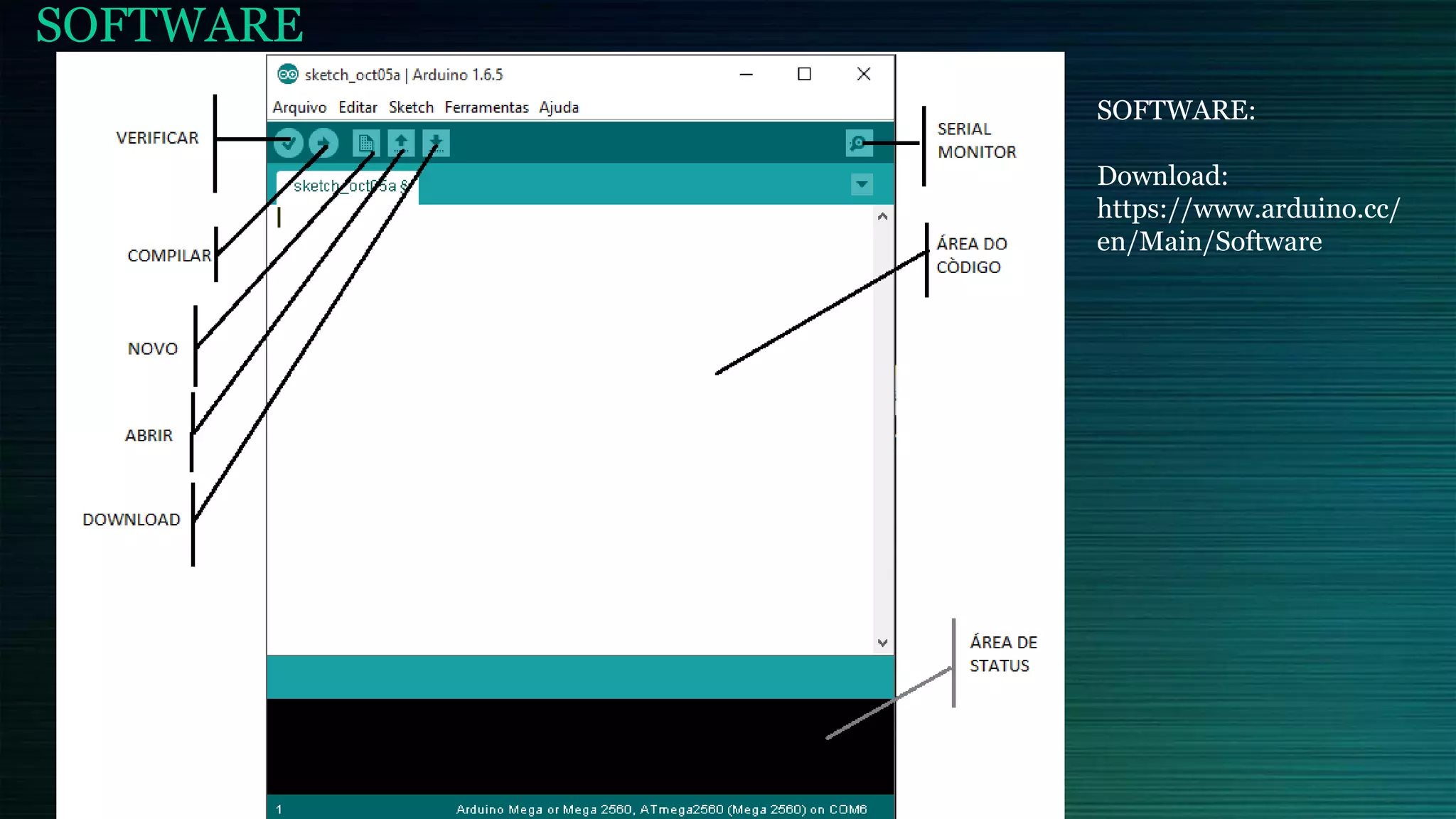

- 14.

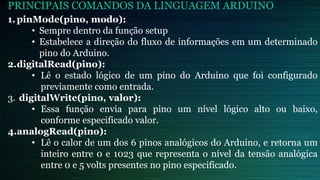

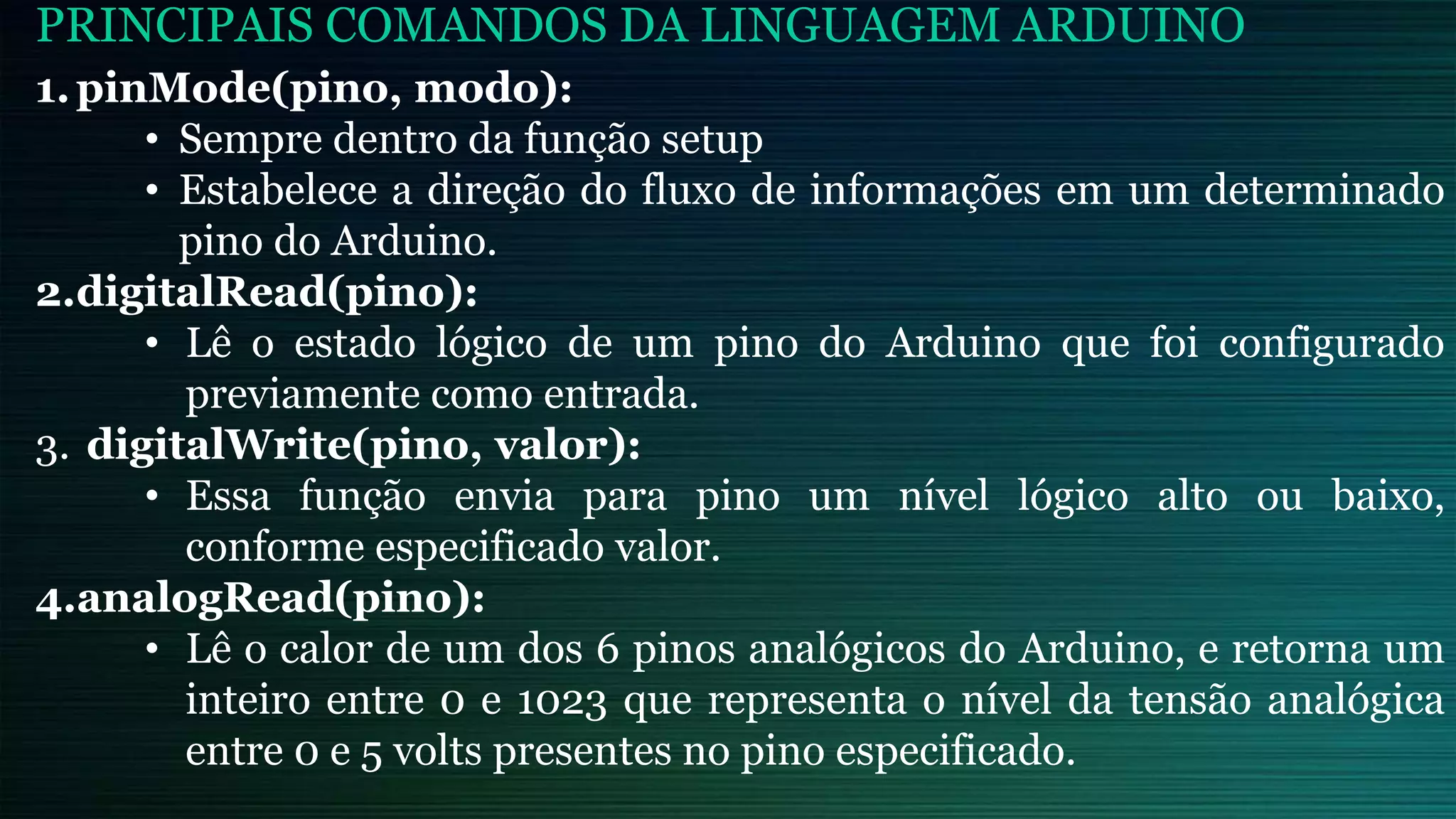

- 15. PRINCIPAIS COMANDOS DALINGUAGEM ARDUINO 1.pinMode(pino, modo): • Sempre dentro da função setup • Estabelece a direção do fluxo de informações em um determinado pino do Arduino. 2.digitalRead(pino): • Lê o estado lógico de um pino do Arduino que foi configurado previamente como entrada. 3. digitalWrite(pino, valor): • Essa função envia para pino um nível lógico alto ou baixo, conforme especificado valor. 4.analogRead(pino): • Lê o calor de um dos 6 pinos analógicos do Arduino, e retorna um inteiro entre 0 e 1023 que representa o nível da tensão analógica entre 0 e 5 volts presentes no pino especificado.

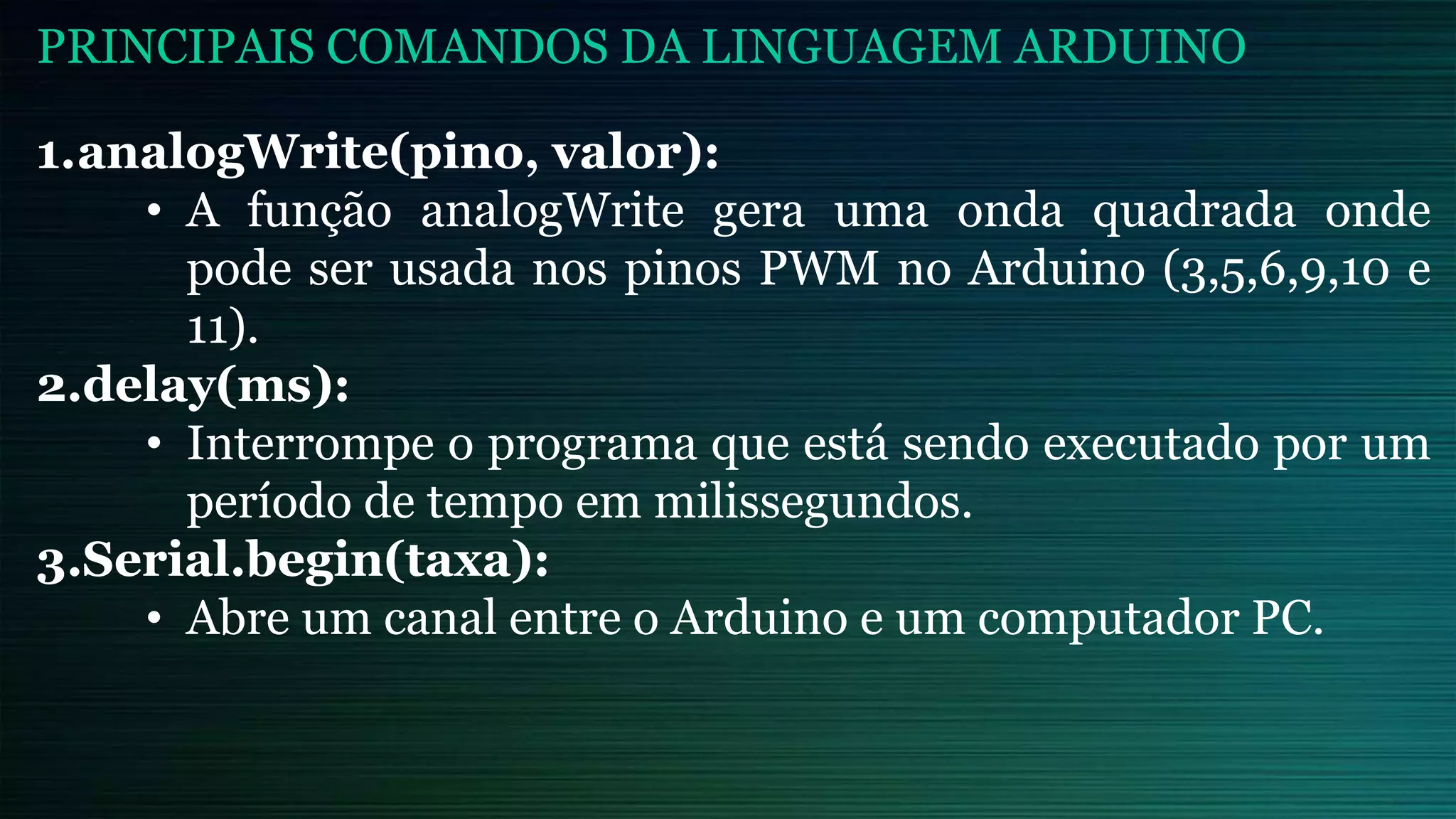

- 16. 1.analogWrite(pino, valor): • Afunção analogWrite gera uma onda quadrada onde pode ser usada nos pinos PWM no Arduino (3,5,6,9,10 e 11). 2.delay(ms): • Interrompe o programa que está sendo executado por um período de tempo em milissegundos. 3.Serial.begin(taxa): • Abre um canal entre o Arduino e um computador PC. PRINCIPAIS COMANDOS DA LINGUAGEM ARDUINO

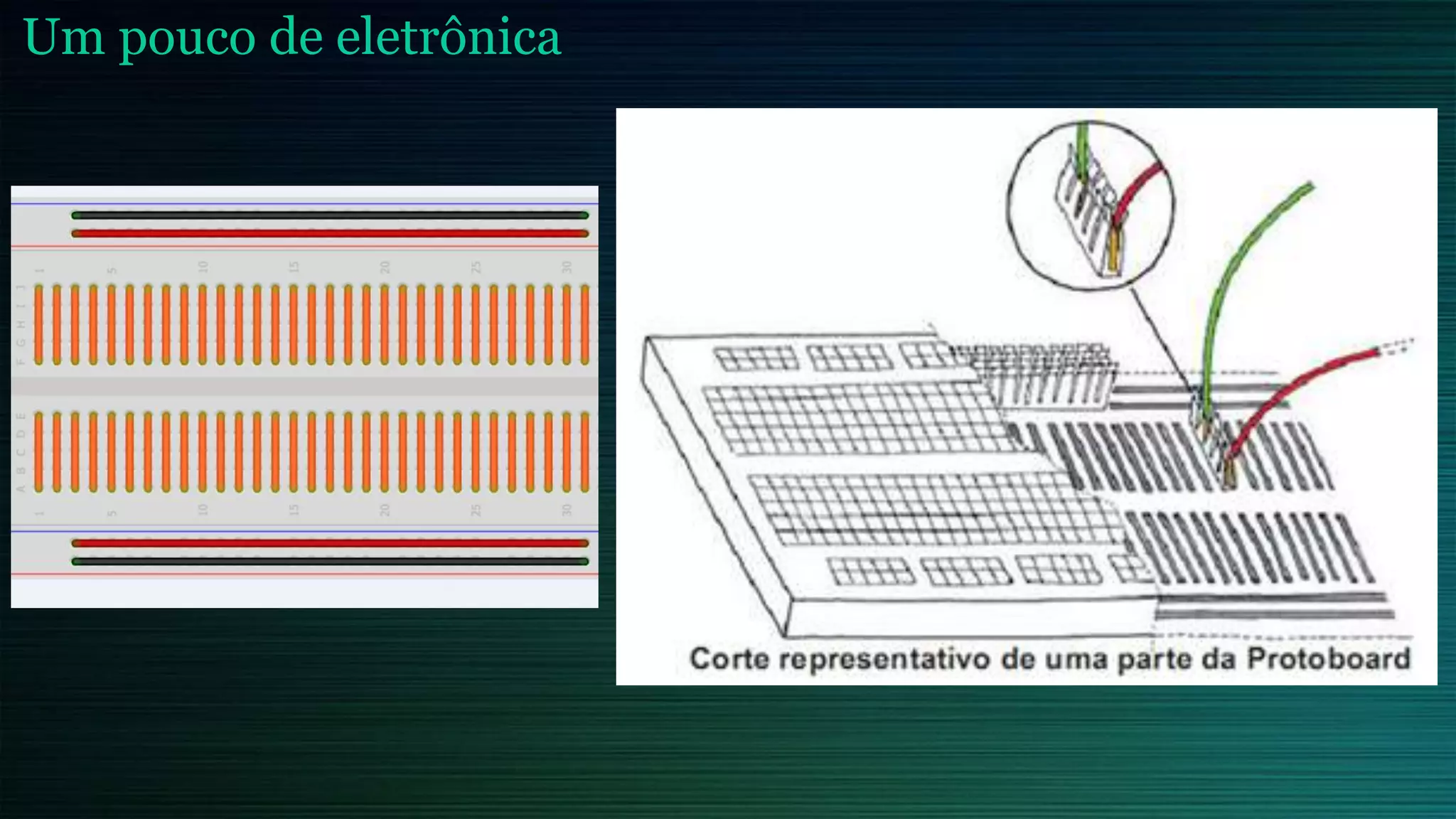

- 17. Um pouco deeletrônica

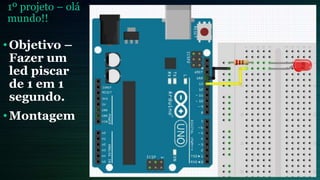

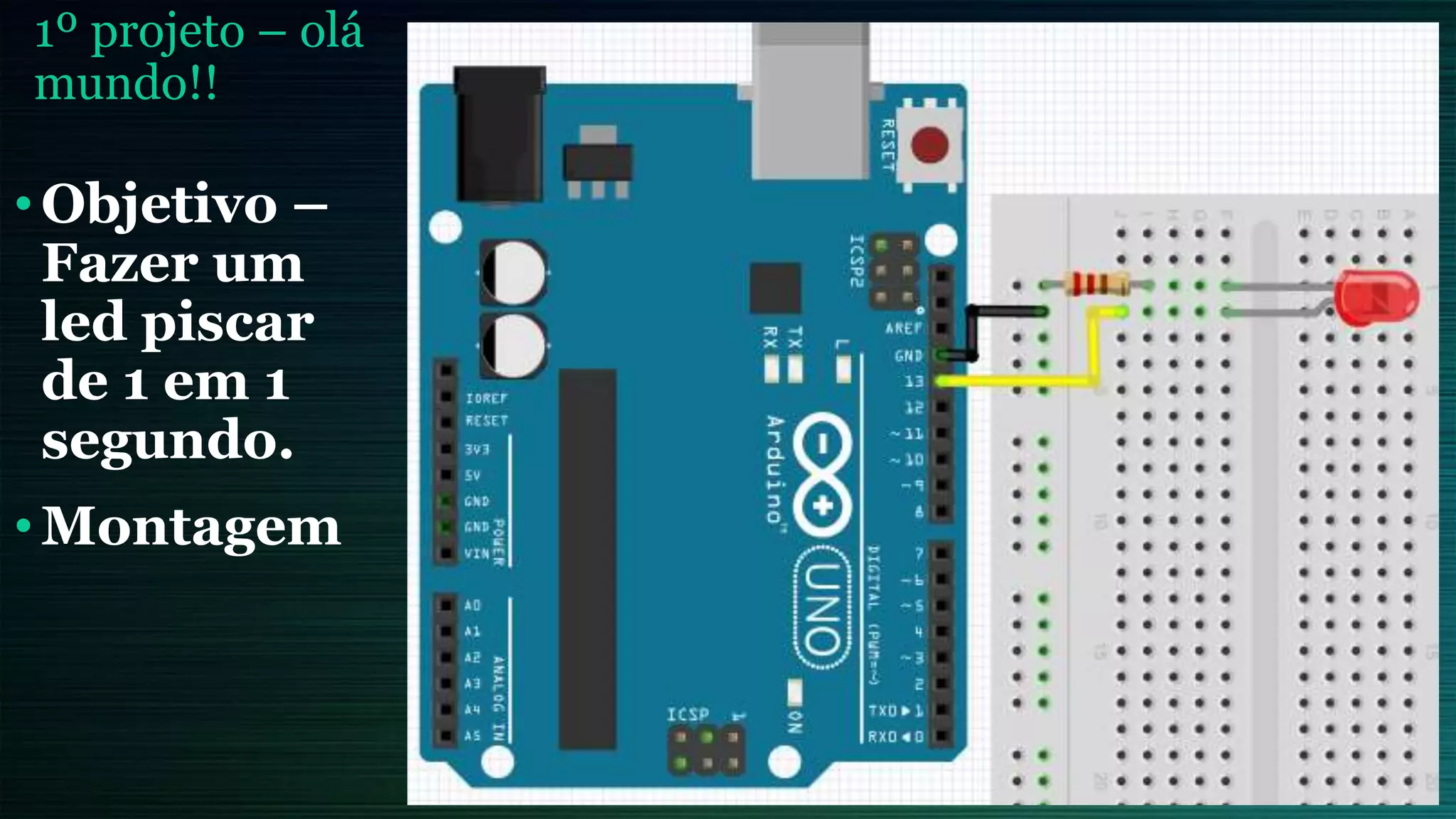

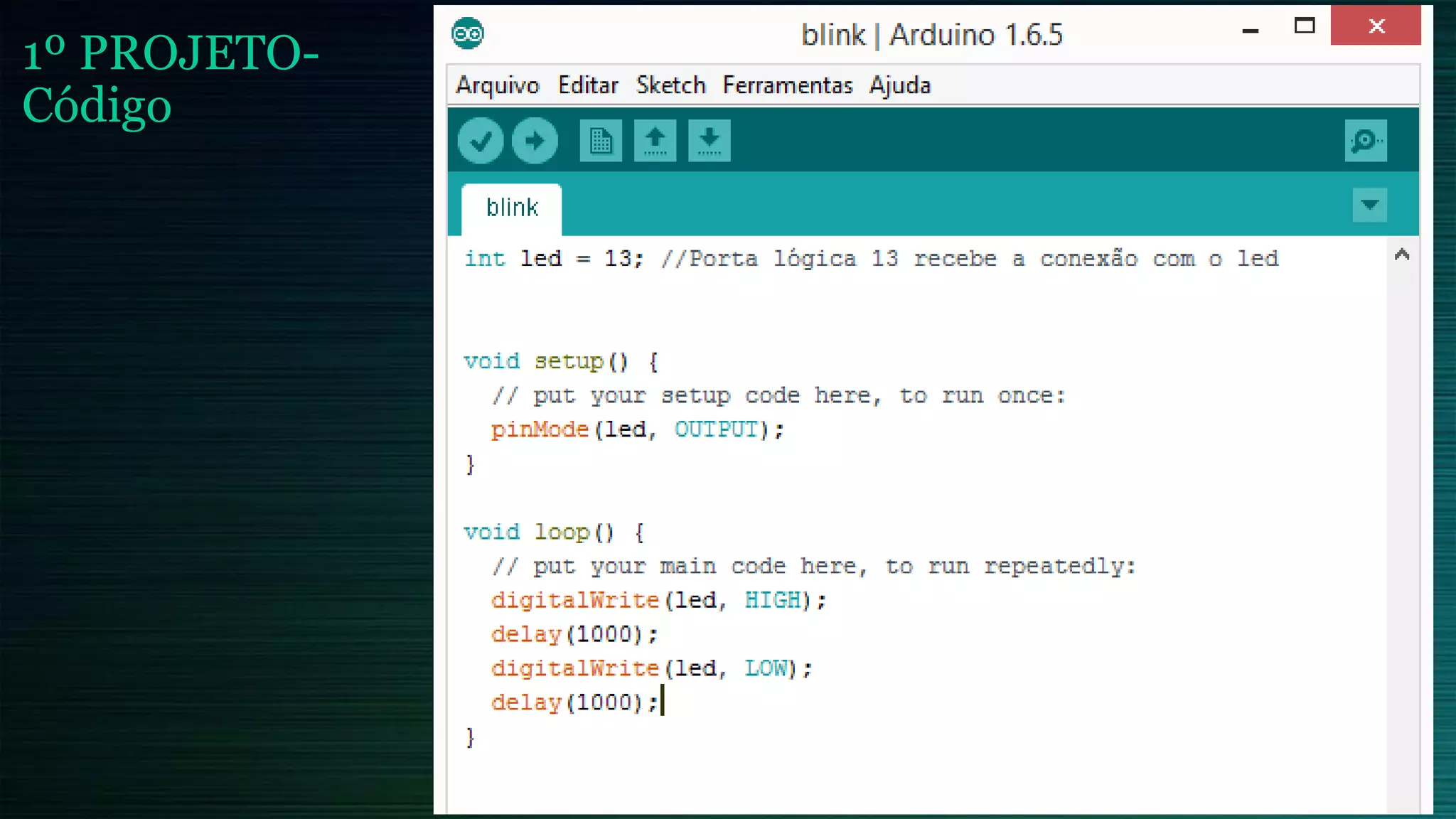

- 18. •Objetivo – Fazer um ledpiscar de 1 em 1 segundo. •Montagem 1º projeto – olá mundo!!

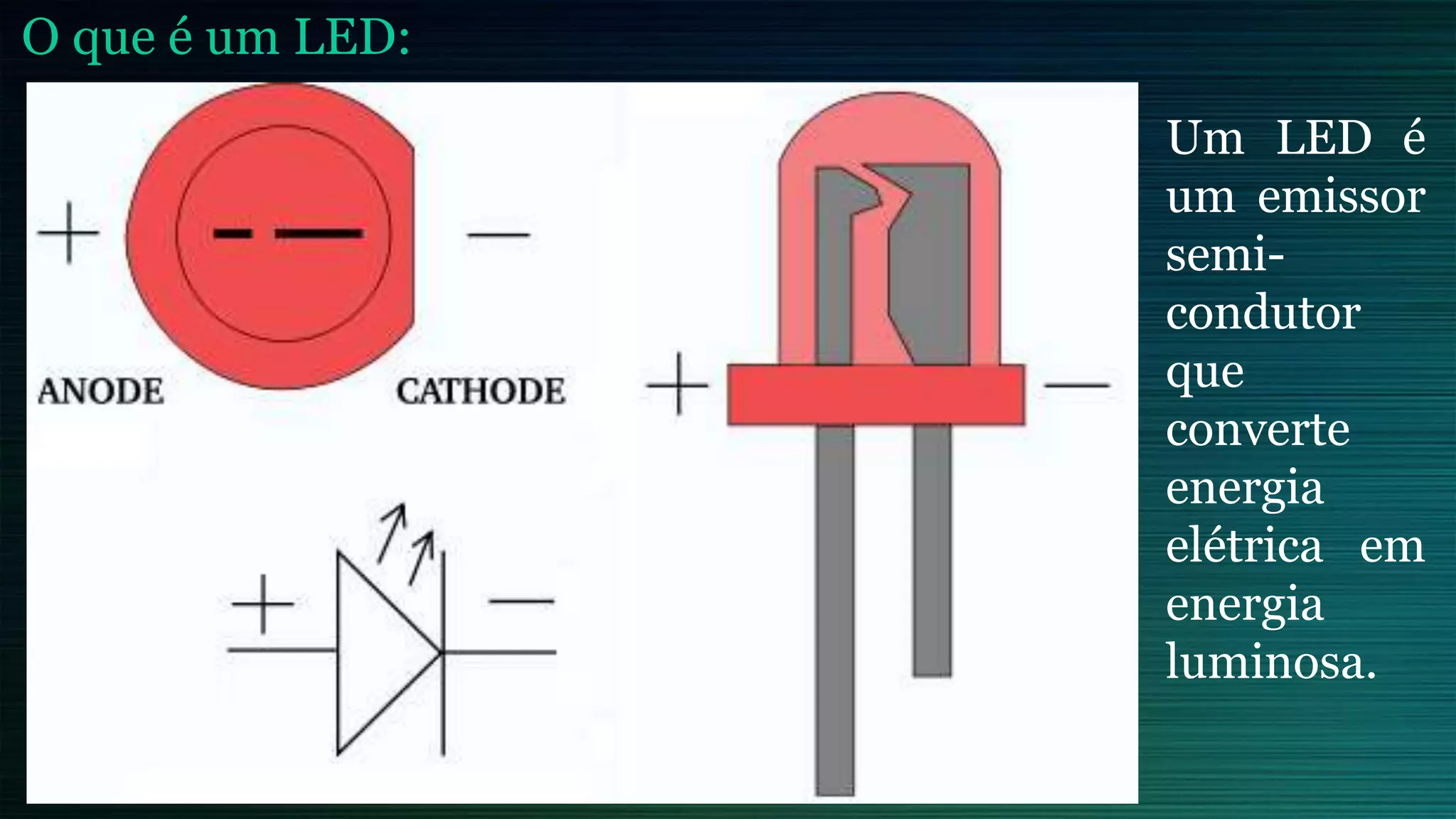

- 19. O que éum LED: Um LED é um emissor semi- condutor que converte energia elétrica em energia luminosa.
- 20.

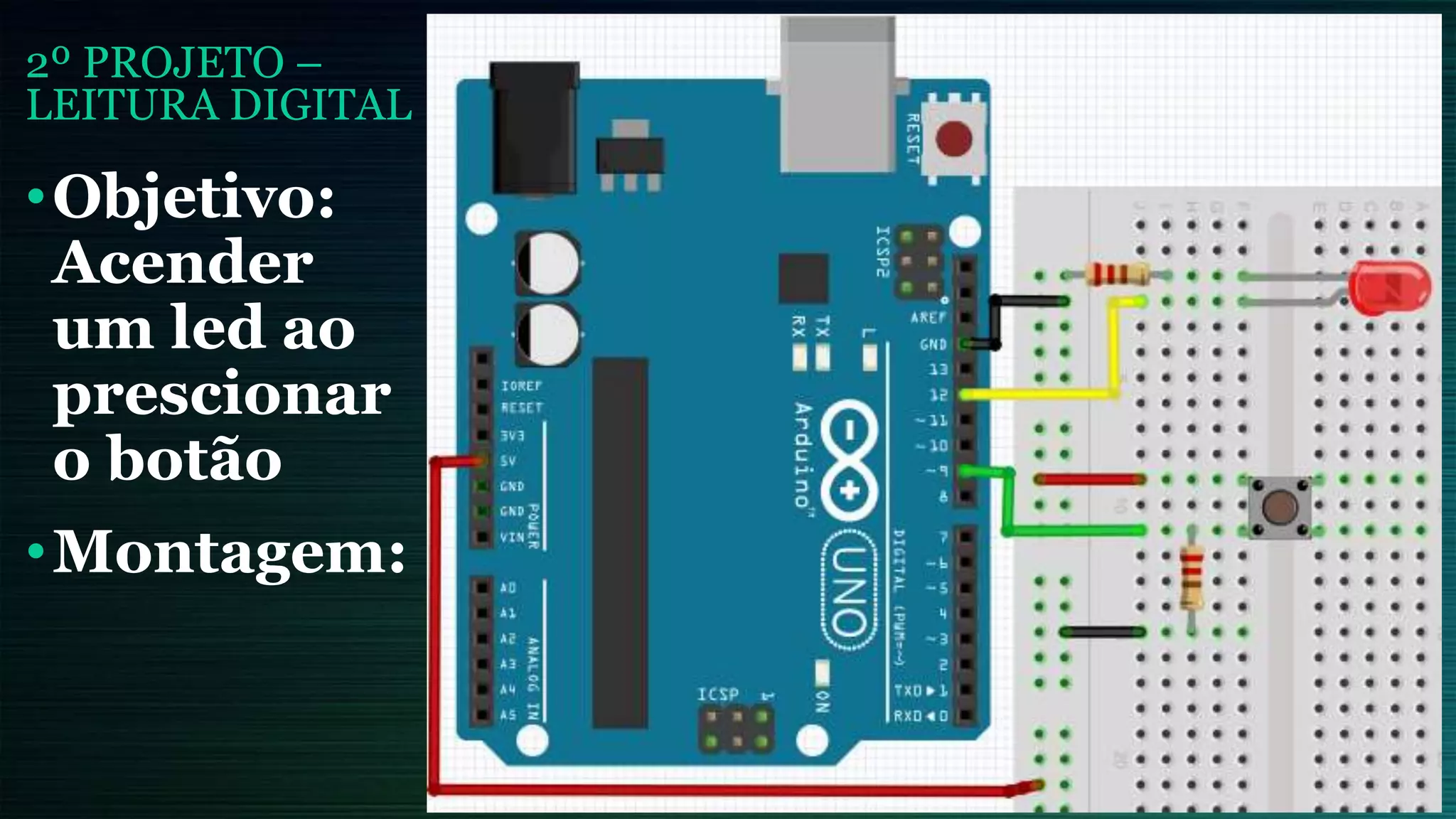

- 21. 2º PROJETO – LEITURADIGITAL •Objetivo: Acender um led ao prescionar o botão •Montagem:

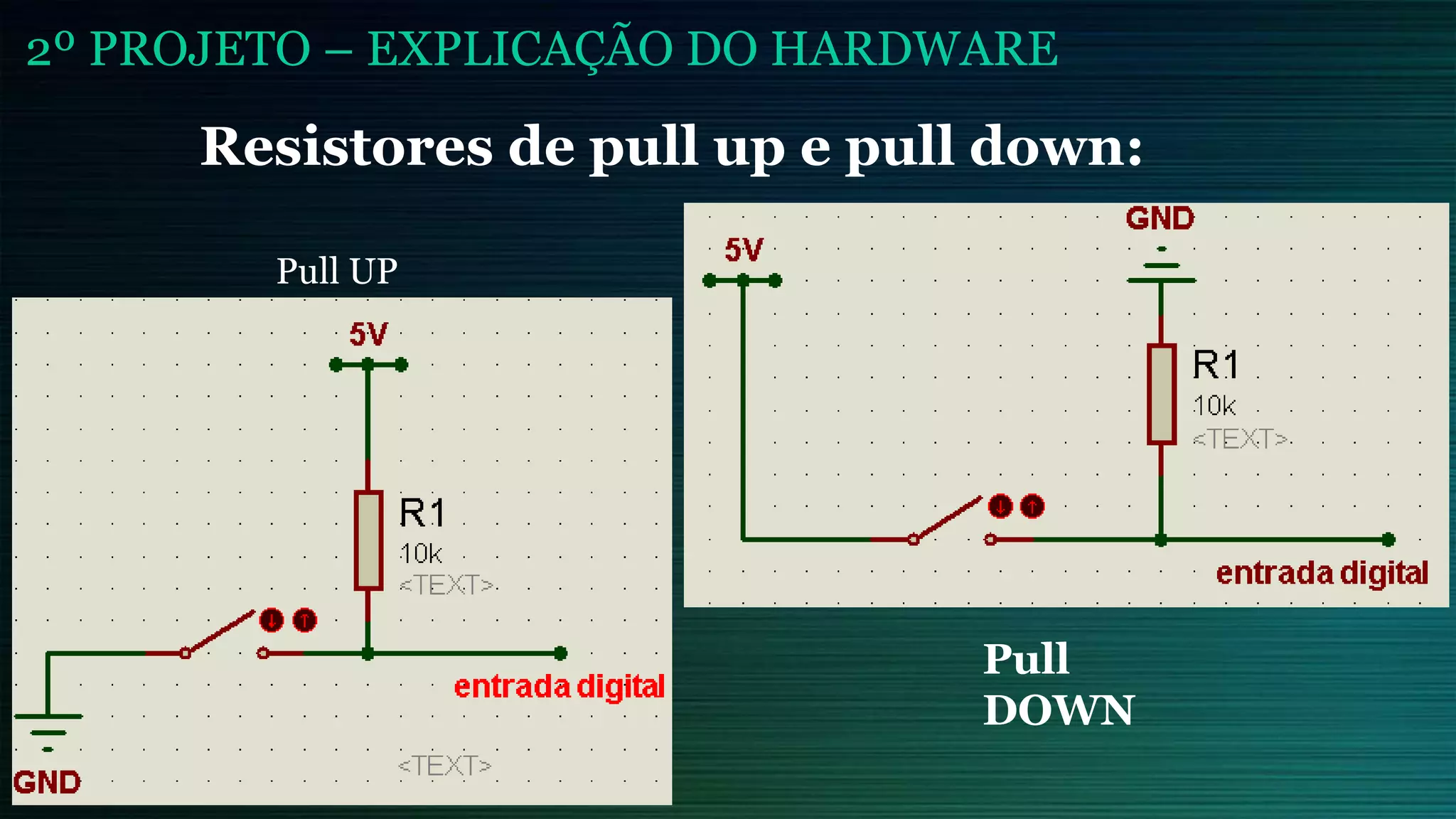

- 22. 2º PROJETO –EXPLICAÇÃO DO HARDWARE Pull UP Pull DOWN Resistores de pull up e pull down:

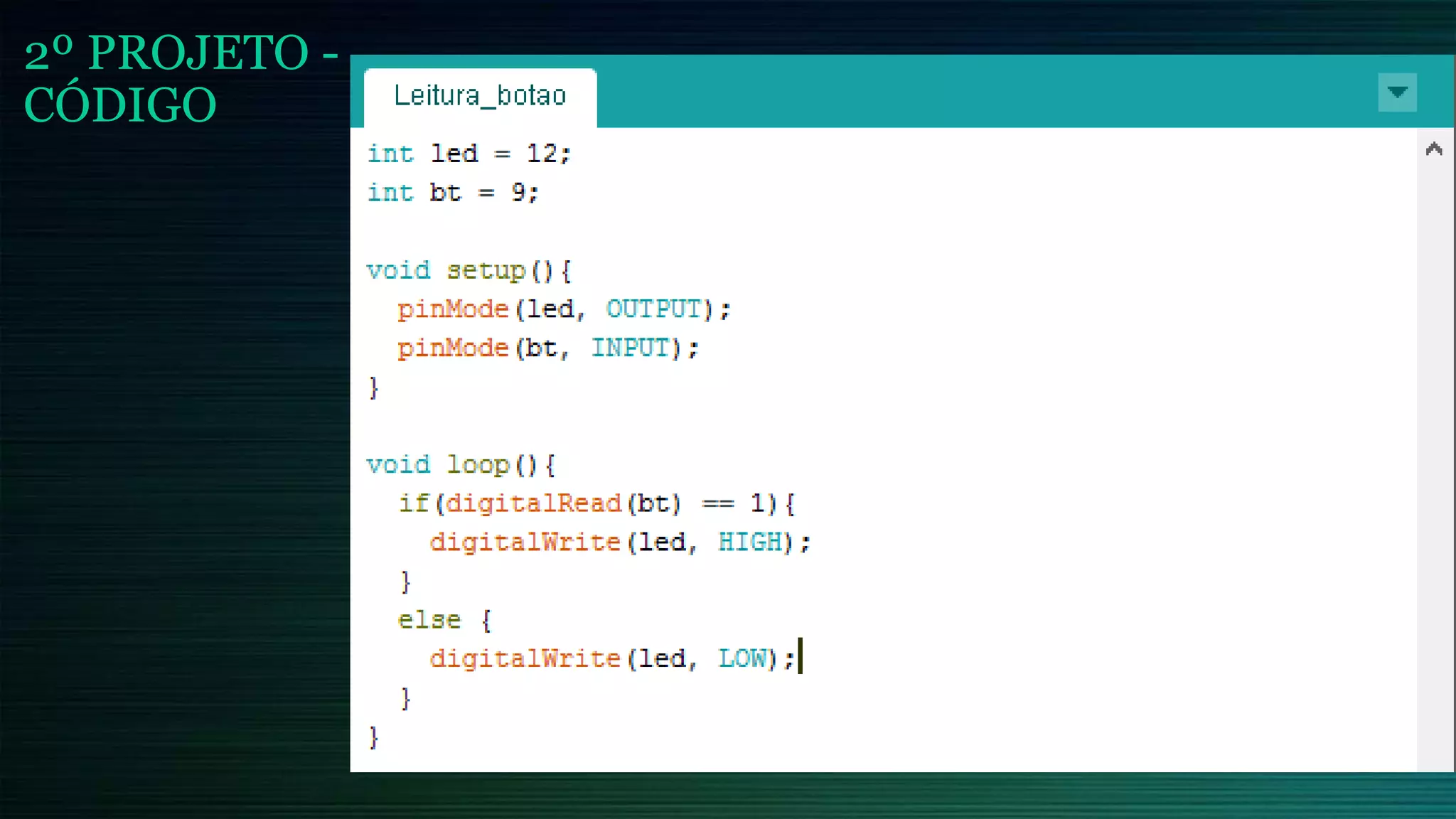

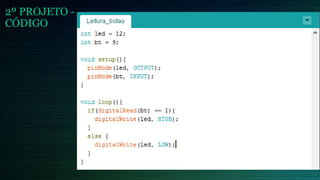

- 23.

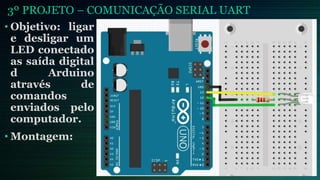

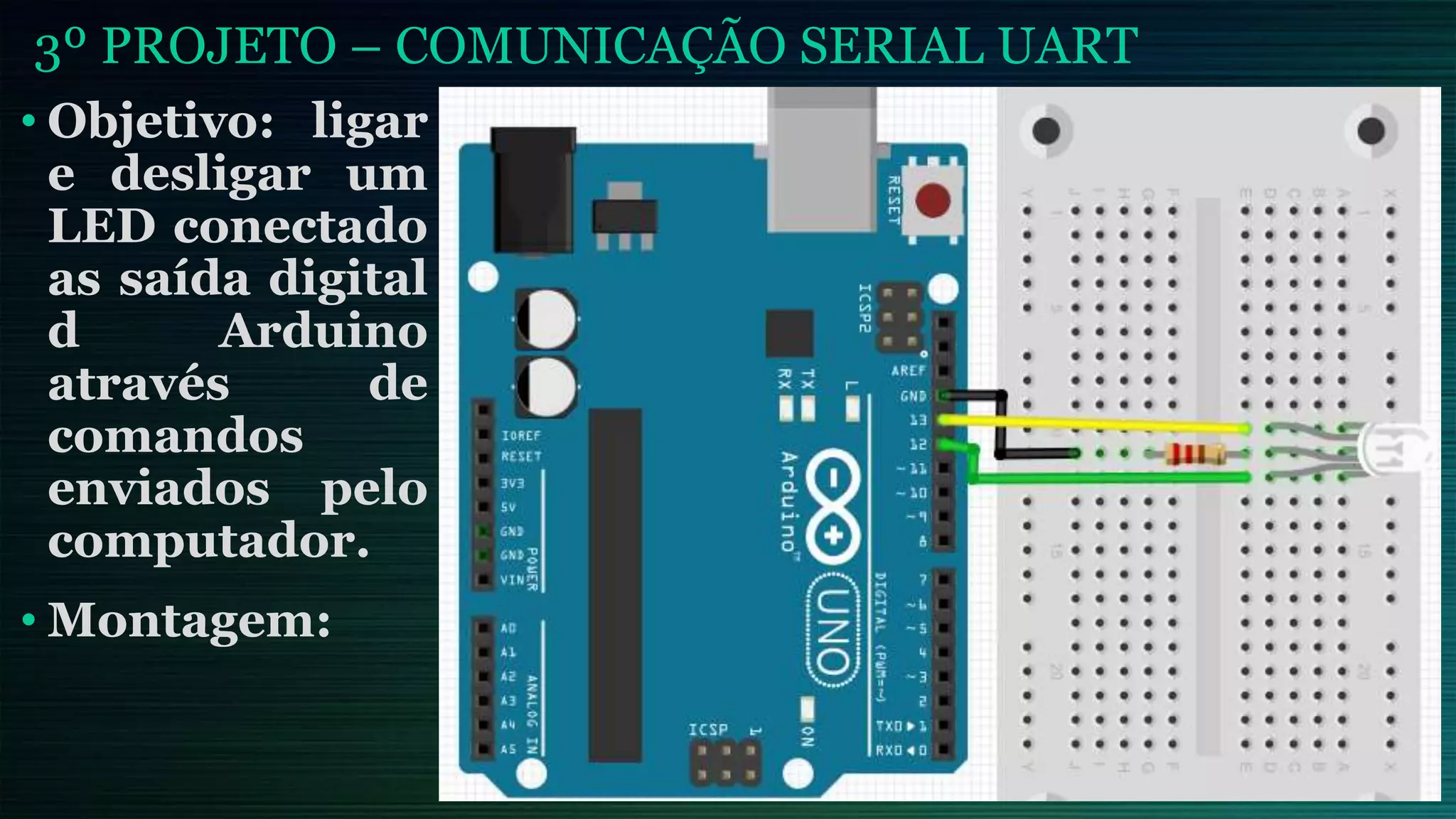

- 24. 3º PROJETO –COMUNICAÇÃO SERIAL UART • Objetivo: ligar e desligar um LED conectado as saída digital d Arduino através de comandos enviados pelo computador. • Montagem:

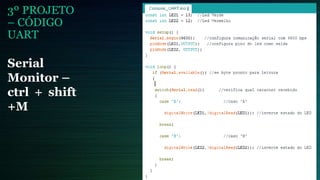

- 25. 3º PROJETO – CÓDIGO UART Serial Monitor– ctrl + shift +M

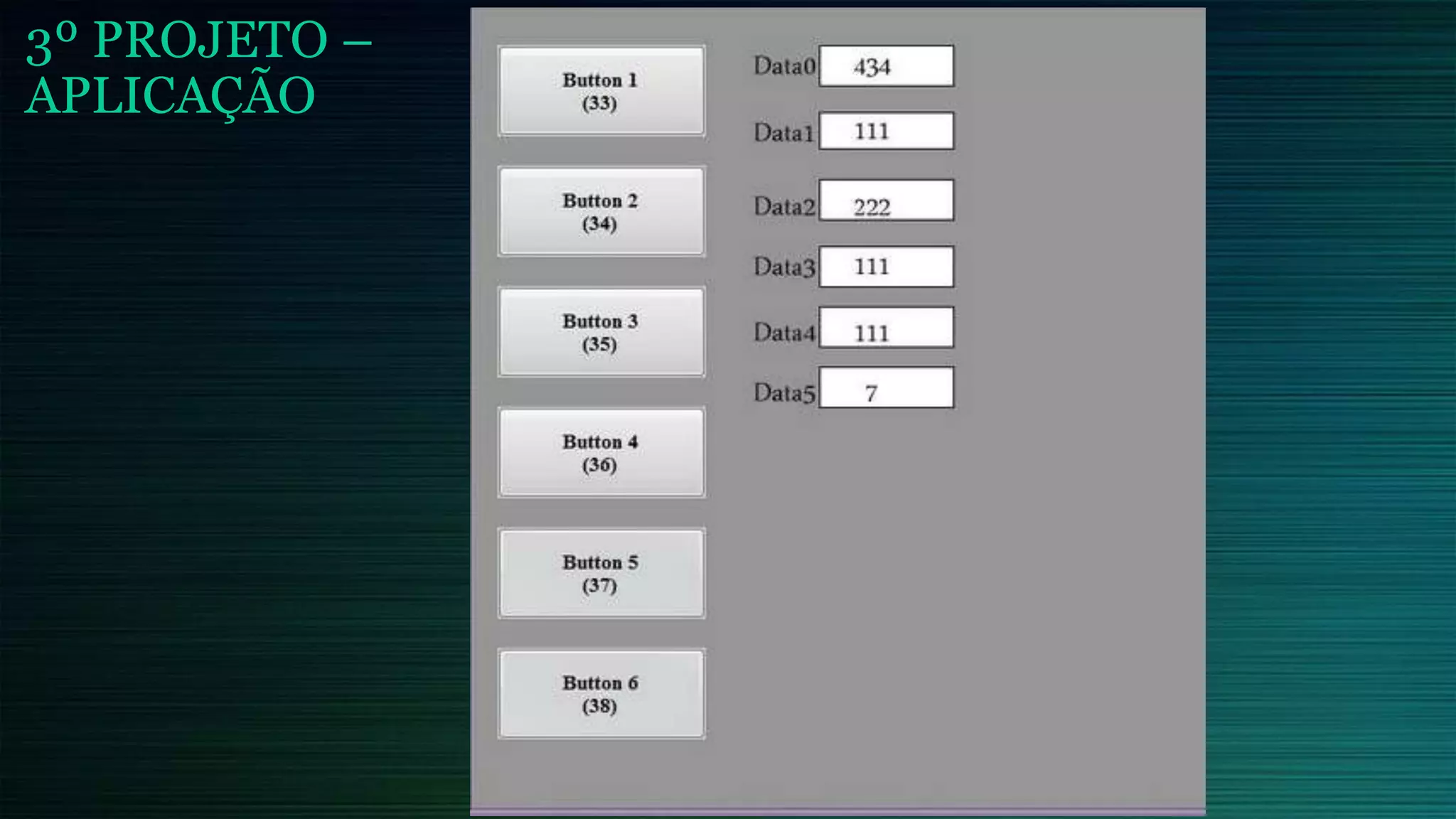

- 26.

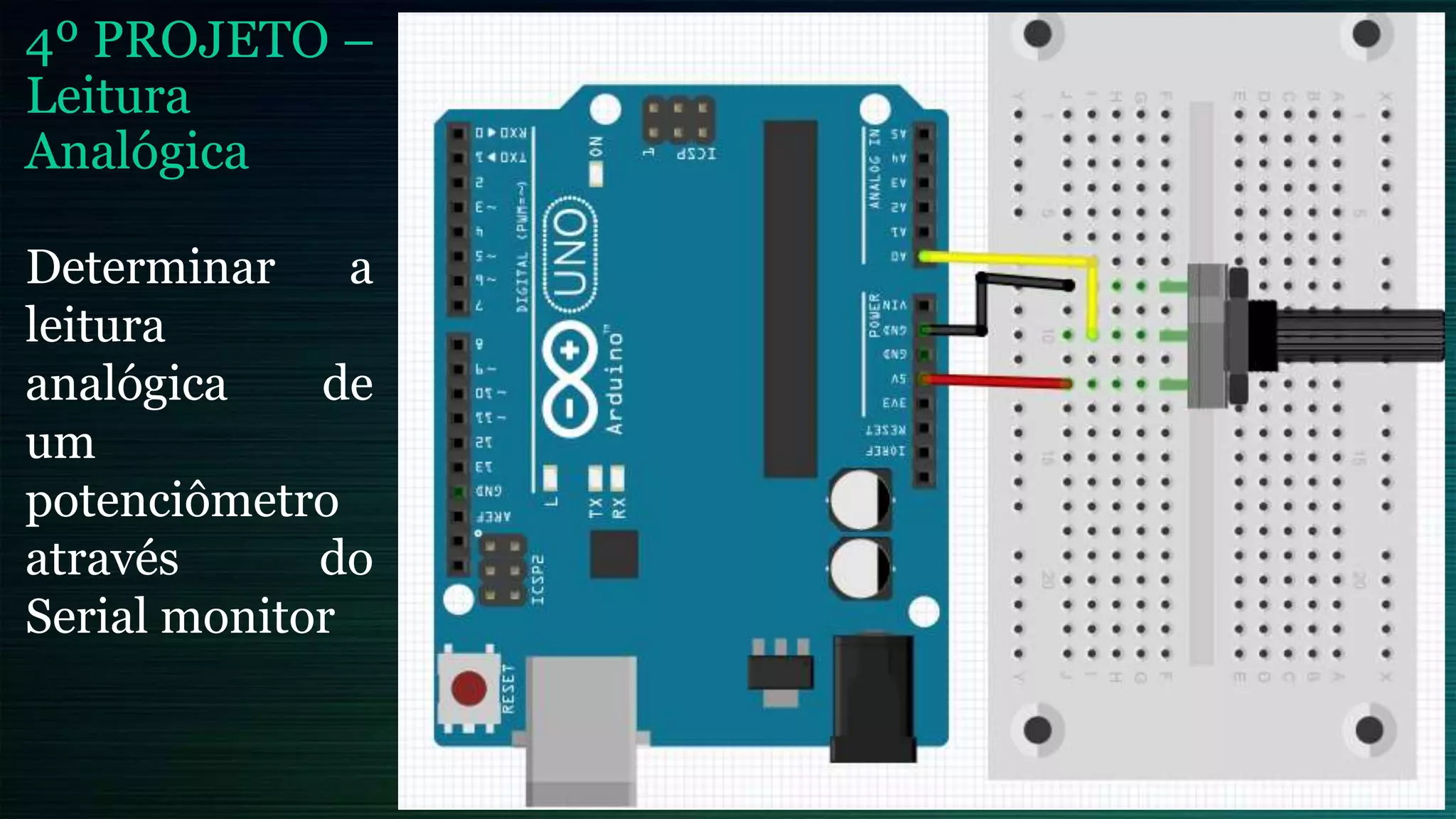

- 27. 4º PROJETO – Leitura Analógica Determinara leitura analógica de um potenciômetro através do Serial monitor

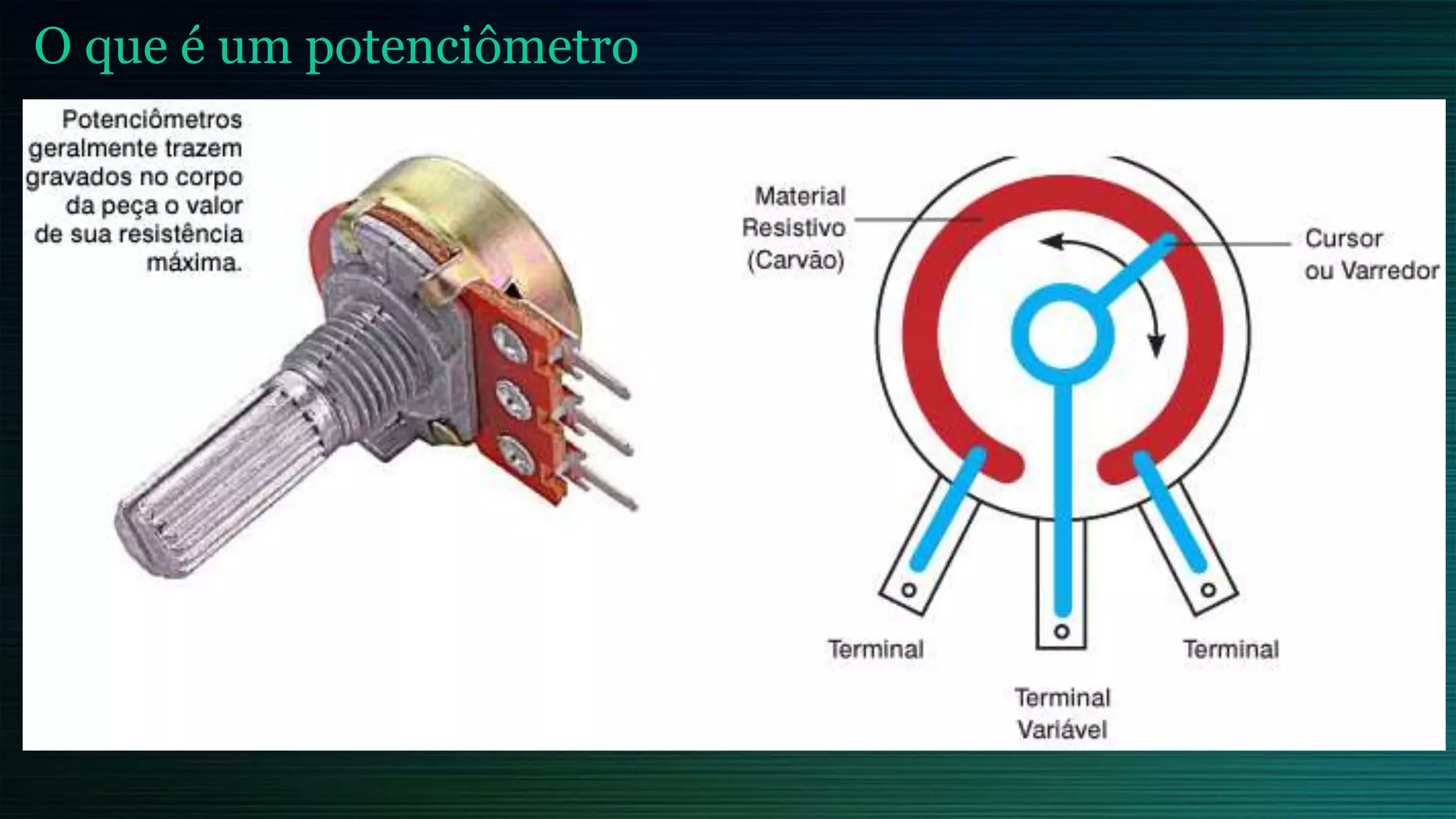

- 28. O que éum potenciômetro

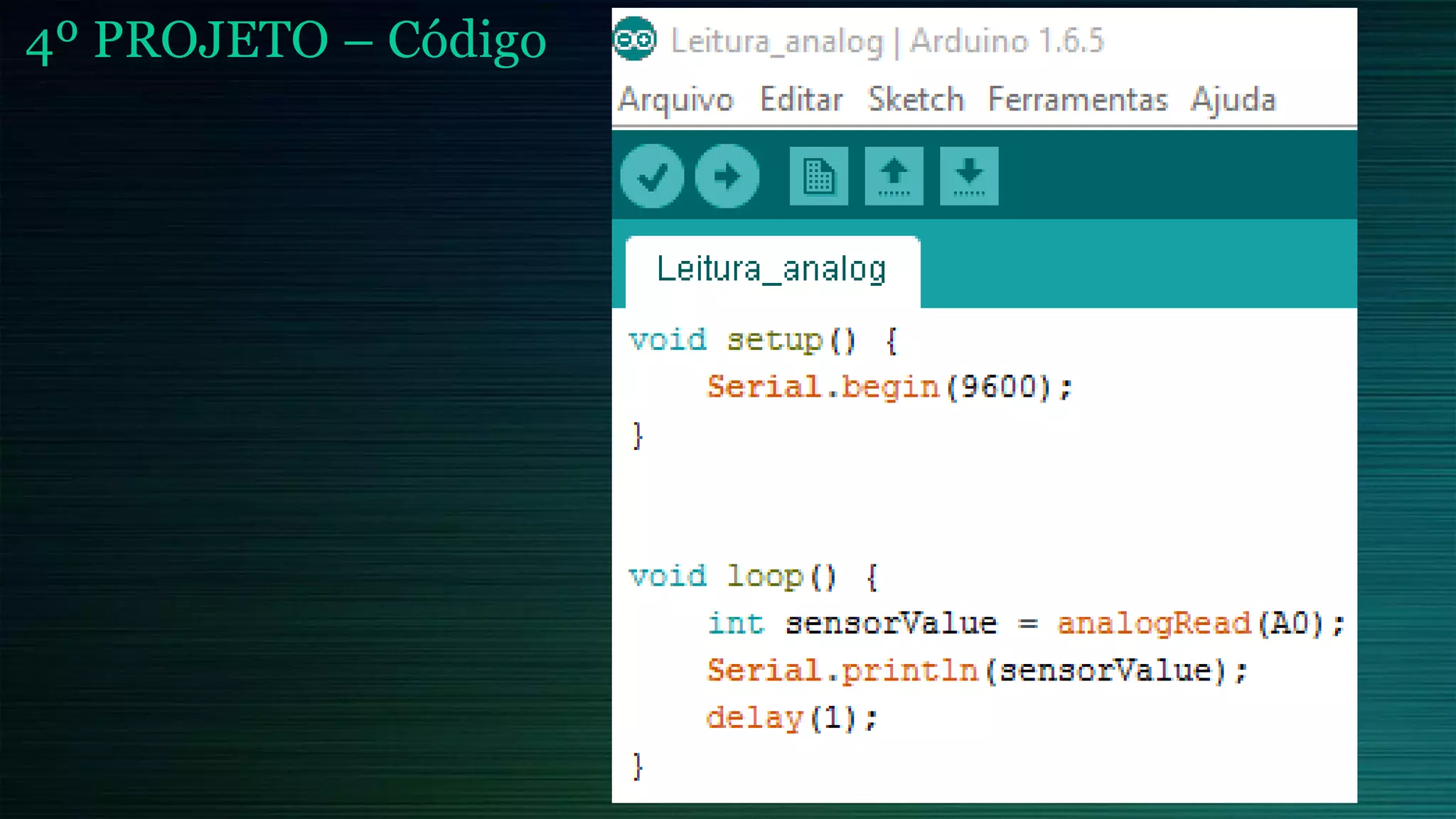

- 29. 4º PROJETO –Código

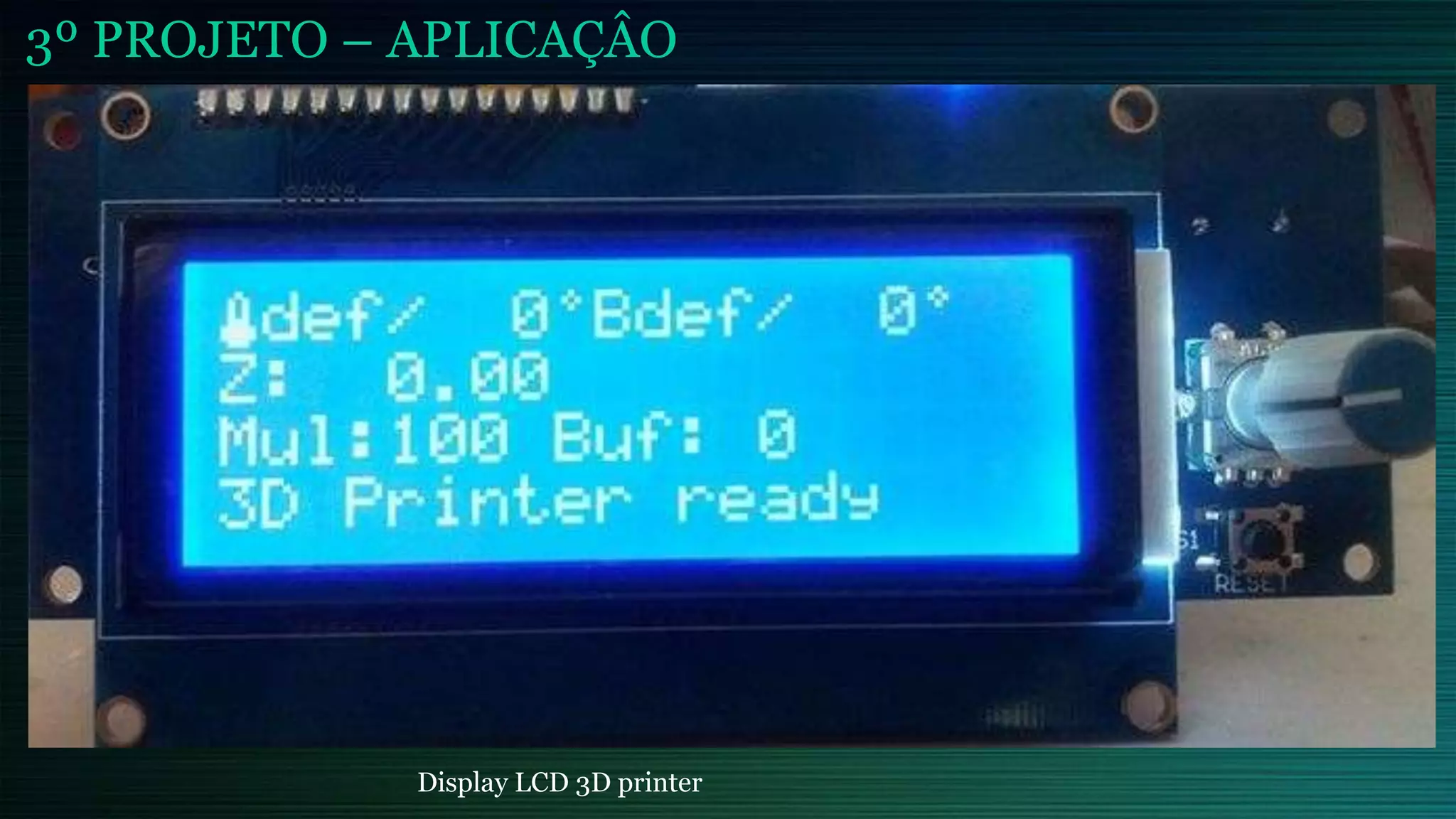

- 30. 3º PROJETO –APLICAÇÂO Display LCD 3D printer

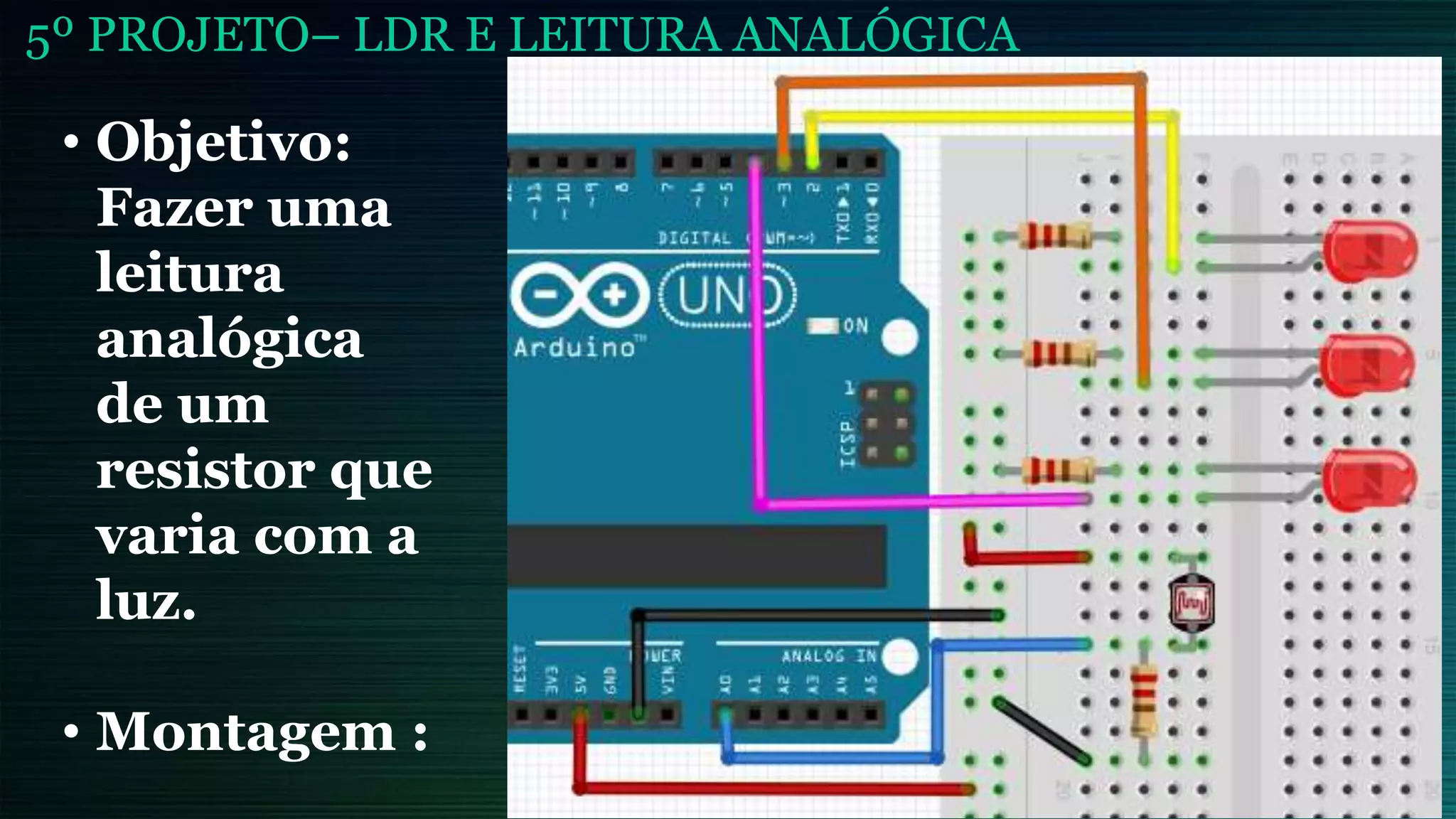

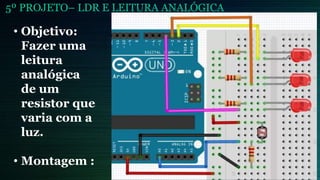

- 31. 5º PROJETO– LDRE LEITURA ANALÓGICA • Objetivo: Fazer uma leitura analógica de um resistor que varia com a luz. • Montagem :

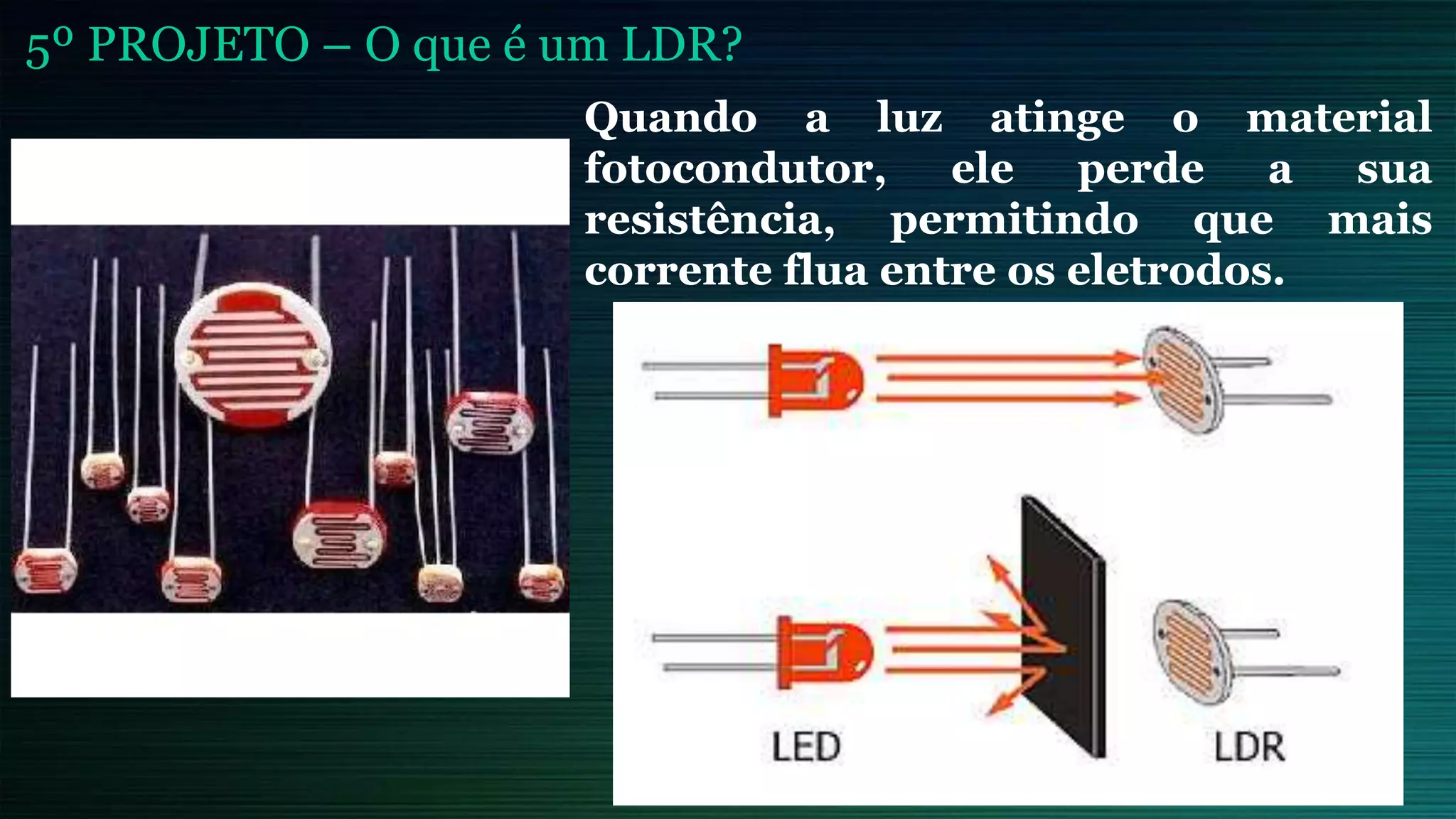

- 32. 5º PROJETO –O que é um LDR? Quando a luz atinge o material fotocondutor, ele perde a sua resistência, permitindo que mais corrente flua entre os eletrodos.

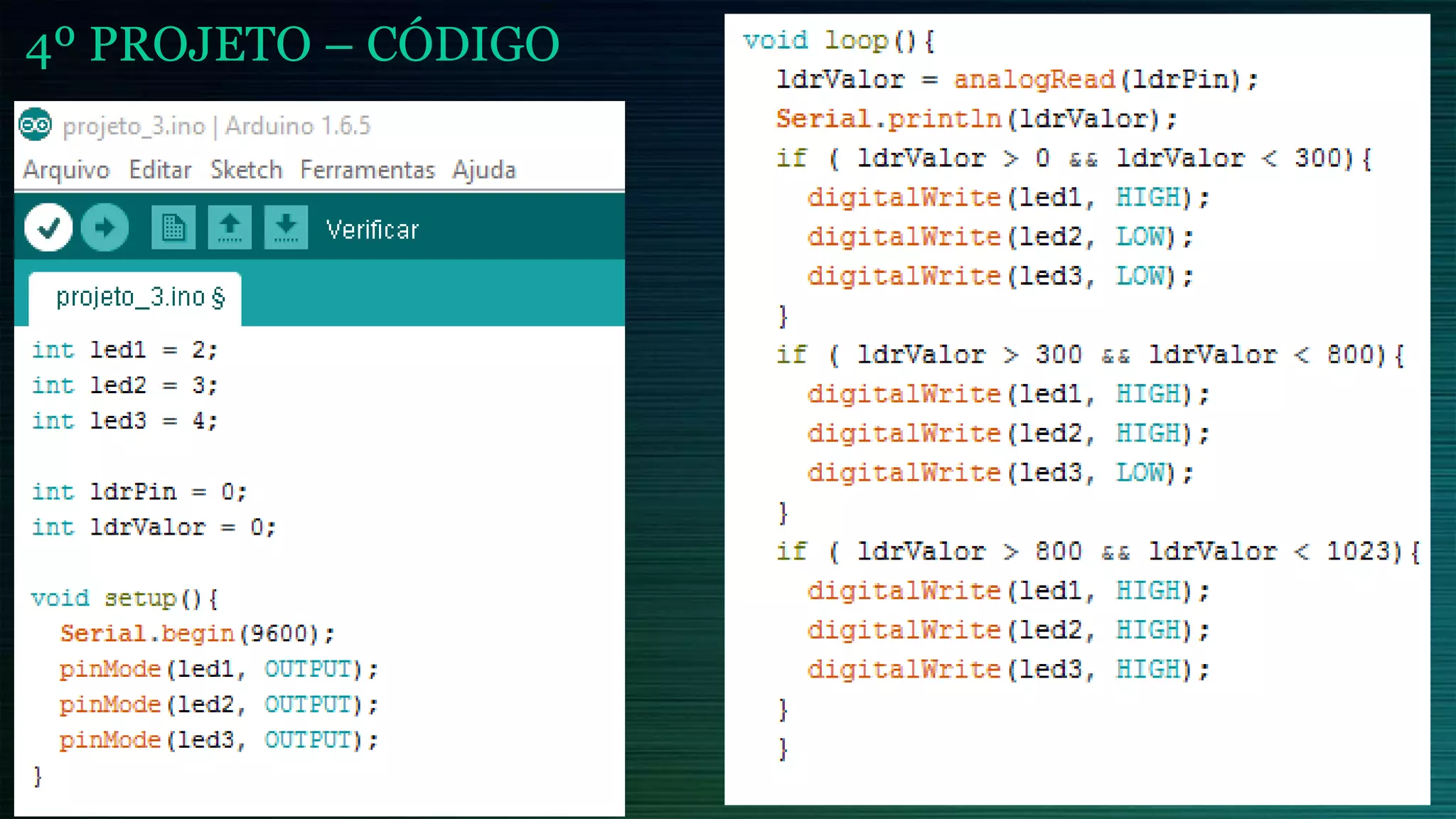

- 33. 4º PROJETO –CÓDIGO

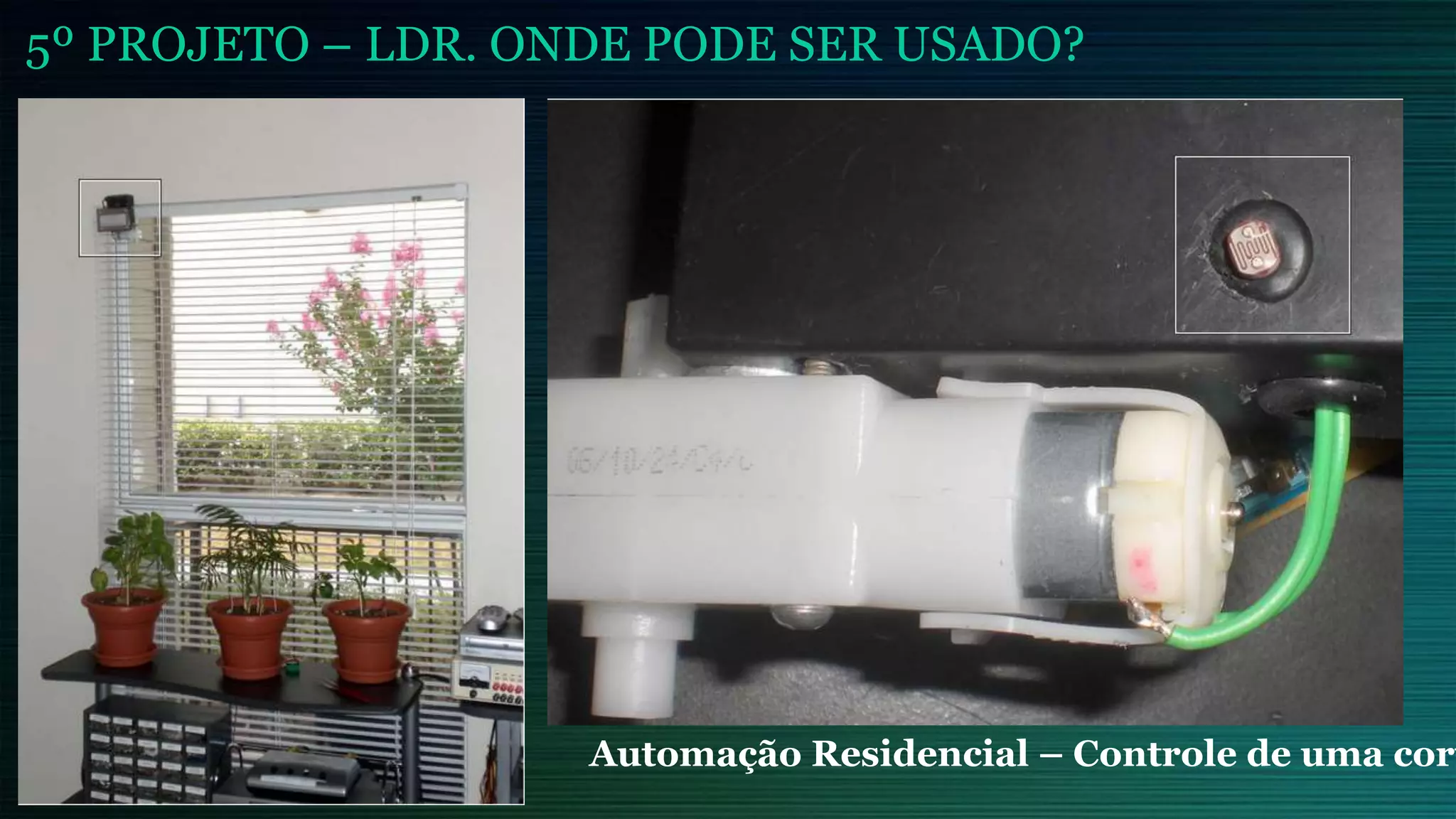

- 34. 5º PROJETO –LDR. ONDE PODE SER USADO? Automação Residencial – Controle de uma cort

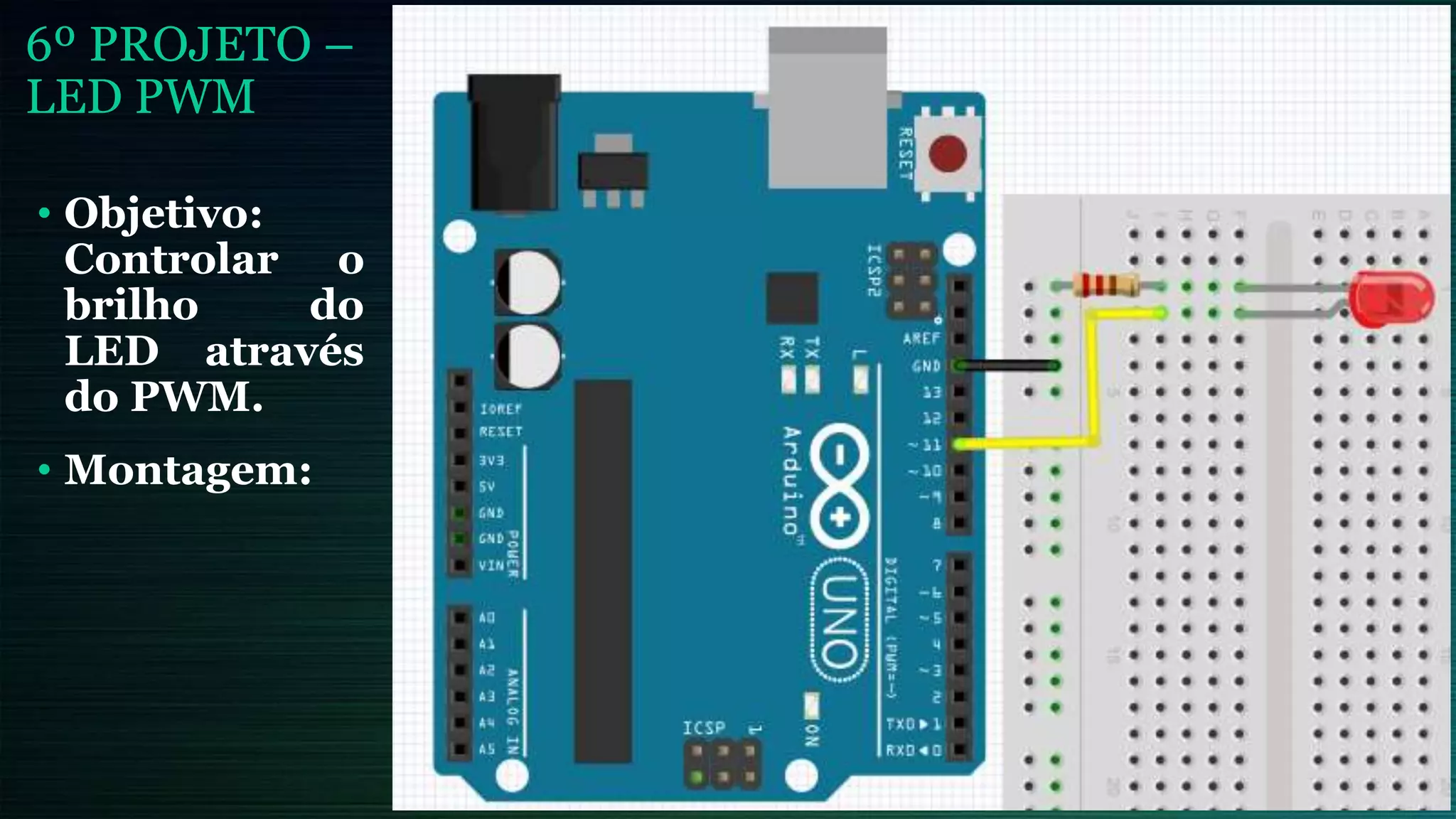

- 35. 6º PROJETO – LEDPWM • Objetivo: Controlar o brilho do LED através do PWM. • Montagem:

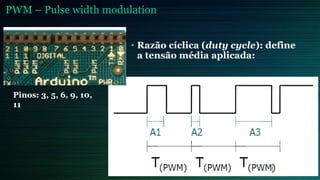

- 36. PWM – Pulsewidth modulation • Razão cíclica (duty cycle): define a tensão média aplicada: Pinos: 3, 5, 6, 9, 10, 11

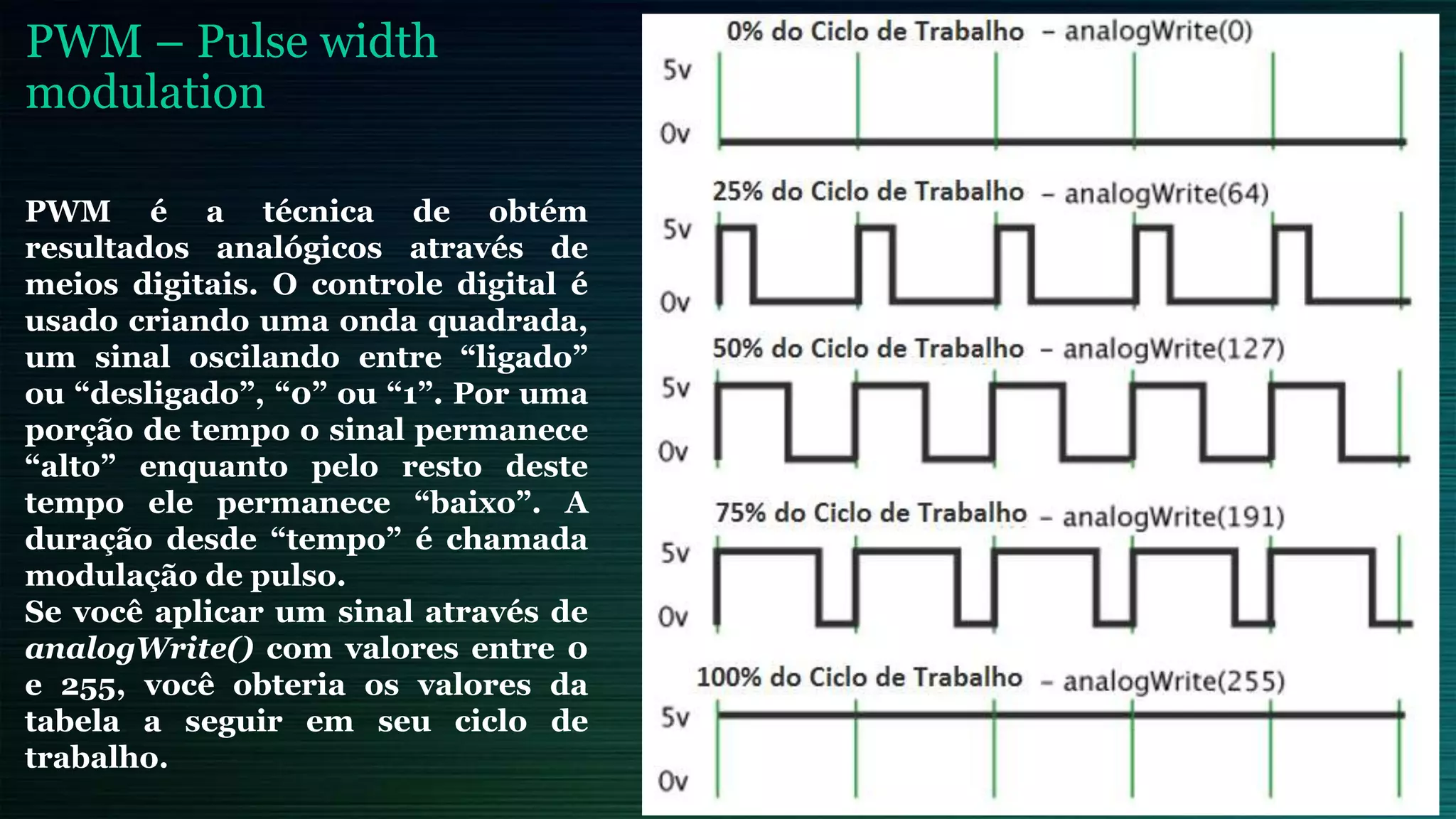

- 37. PWM – Pulsewidth modulation PWM é a técnica de obtém resultados analógicos através de meios digitais. O controle digital é usado criando uma onda quadrada, um sinal oscilando entre “ligado” ou “desligado”, “0” ou “1”. Por uma porção de tempo o sinal permanece “alto” enquanto pelo resto deste tempo ele permanece “baixo”. A duração desde “tempo” é chamada modulação de pulso. Se você aplicar um sinal através de analogWrite() com valores entre 0 e 255, você obteria os valores da tabela a seguir em seu ciclo de trabalho.

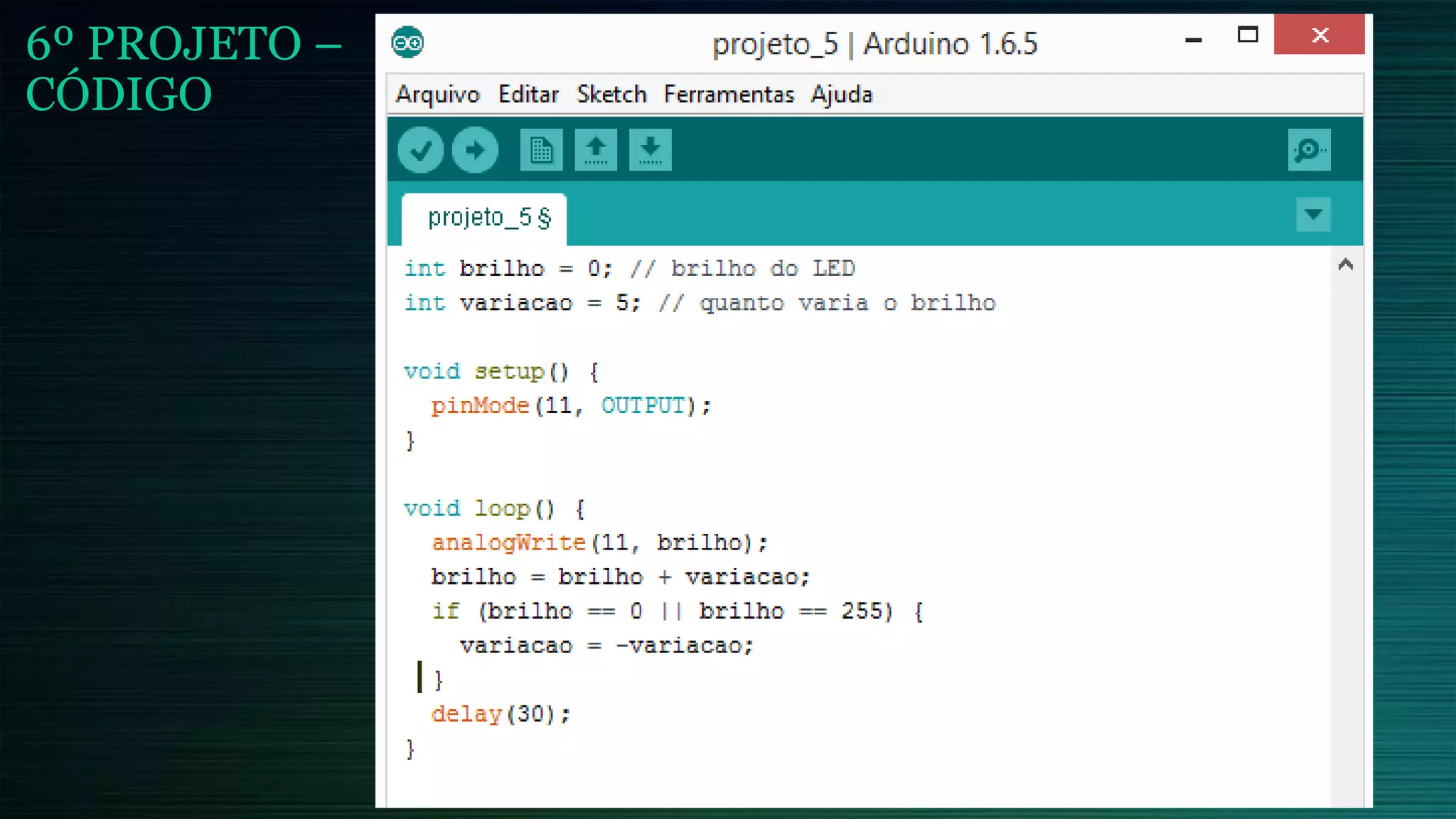

- 38.

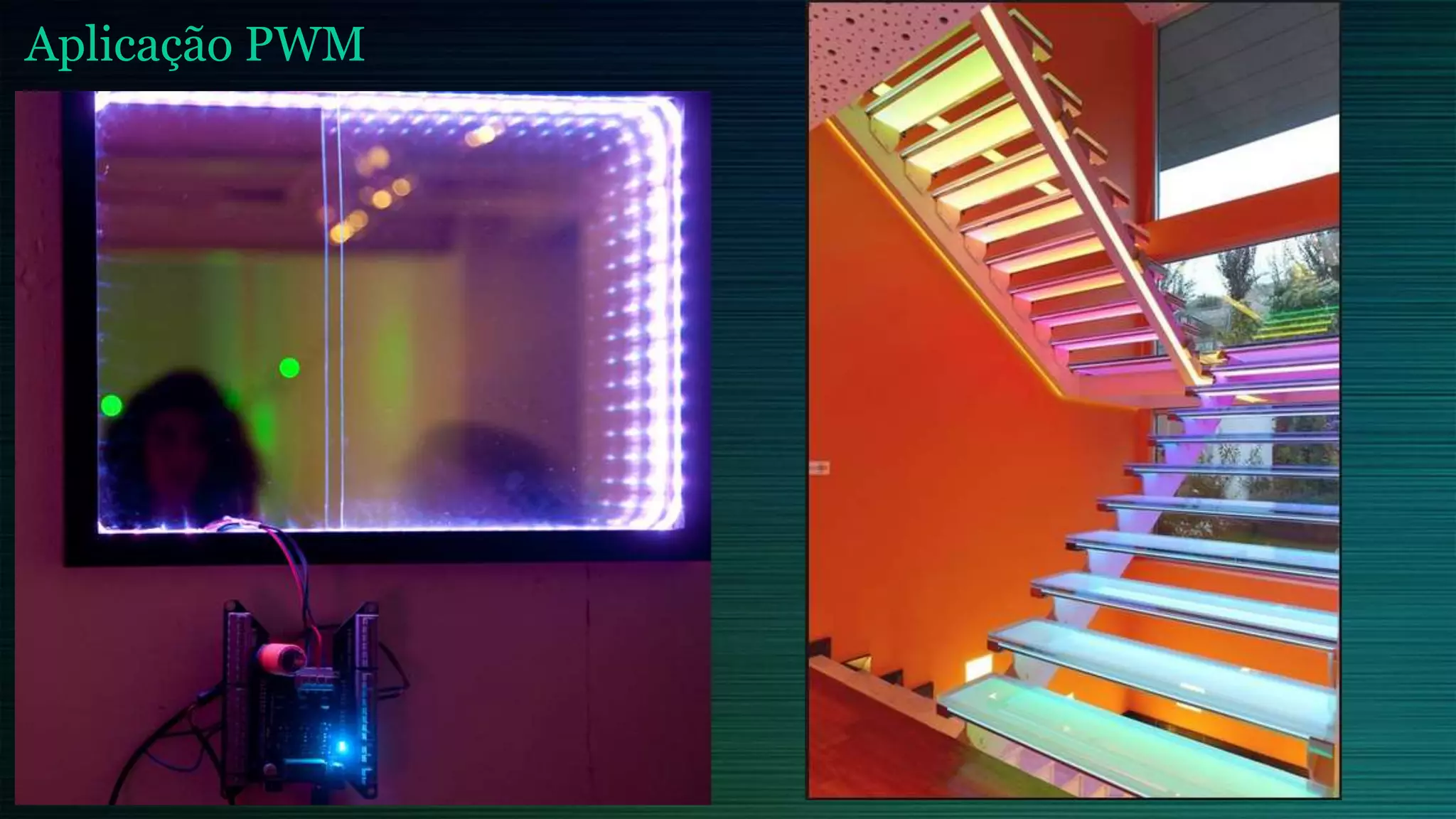

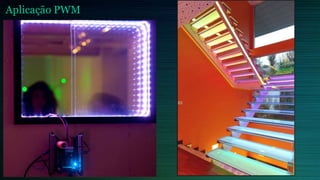

- 39.

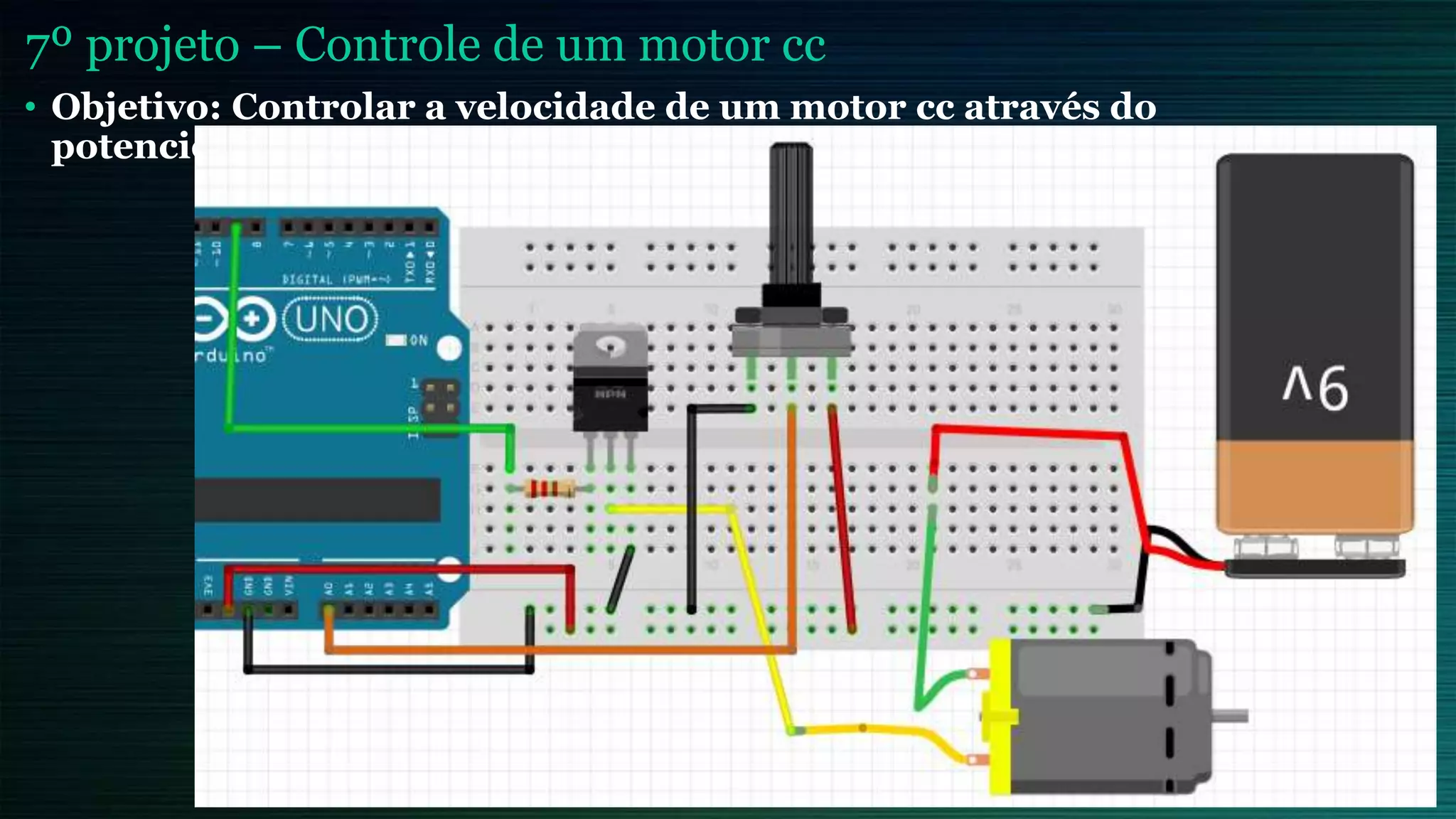

- 40. 7º projeto –Controle de um motor cc • Objetivo: Controlar a velocidade de um motor cc através do potenciometro.

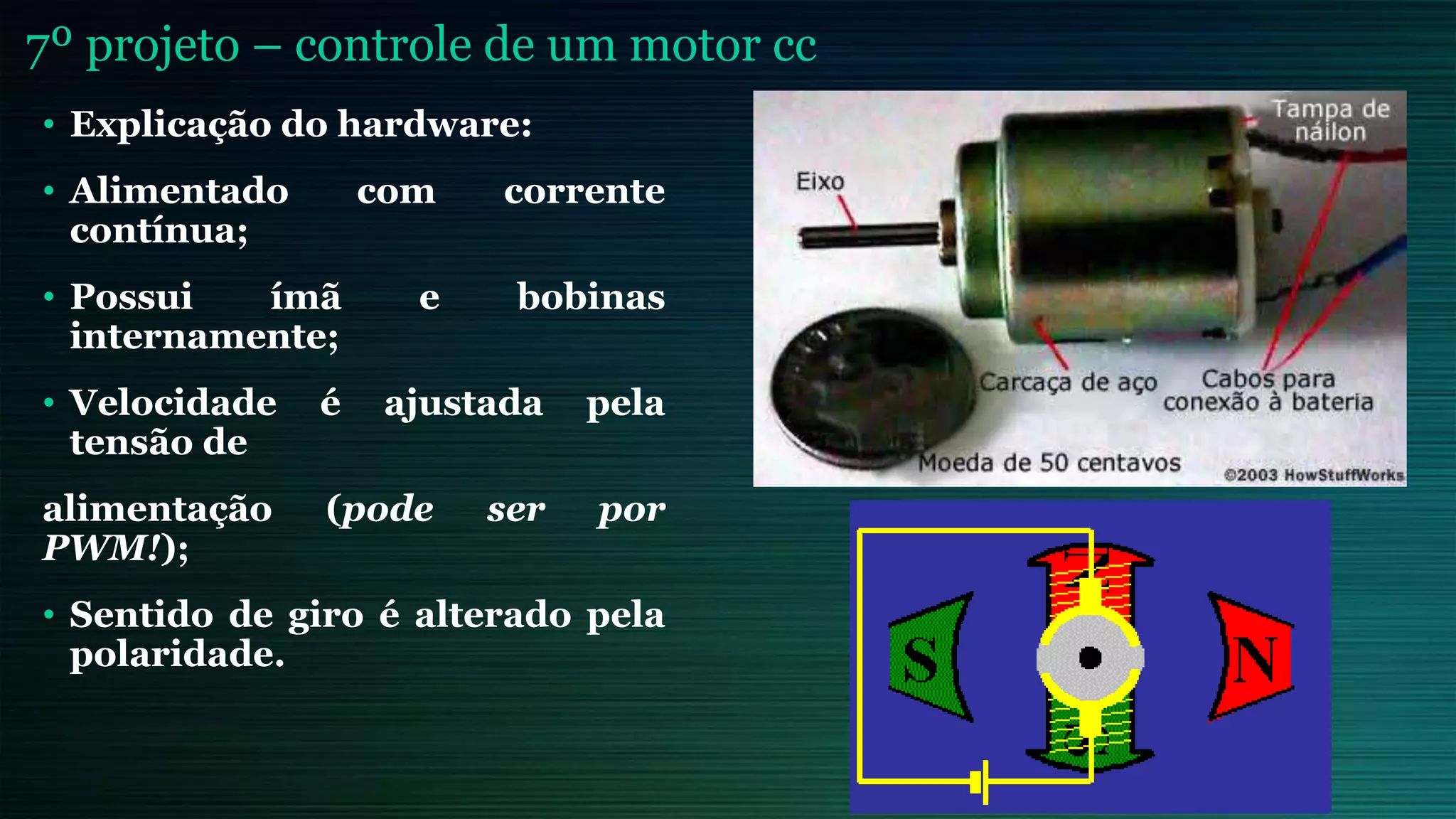

- 41. 7º projeto –controle de um motor cc • Explicação do hardware: • Alimentado com corrente contínua; • Possui ímã e bobinas internamente; • Velocidade é ajustada pela tensão de alimentação (pode ser por PWM!); • Sentido de giro é alterado pela polaridade.

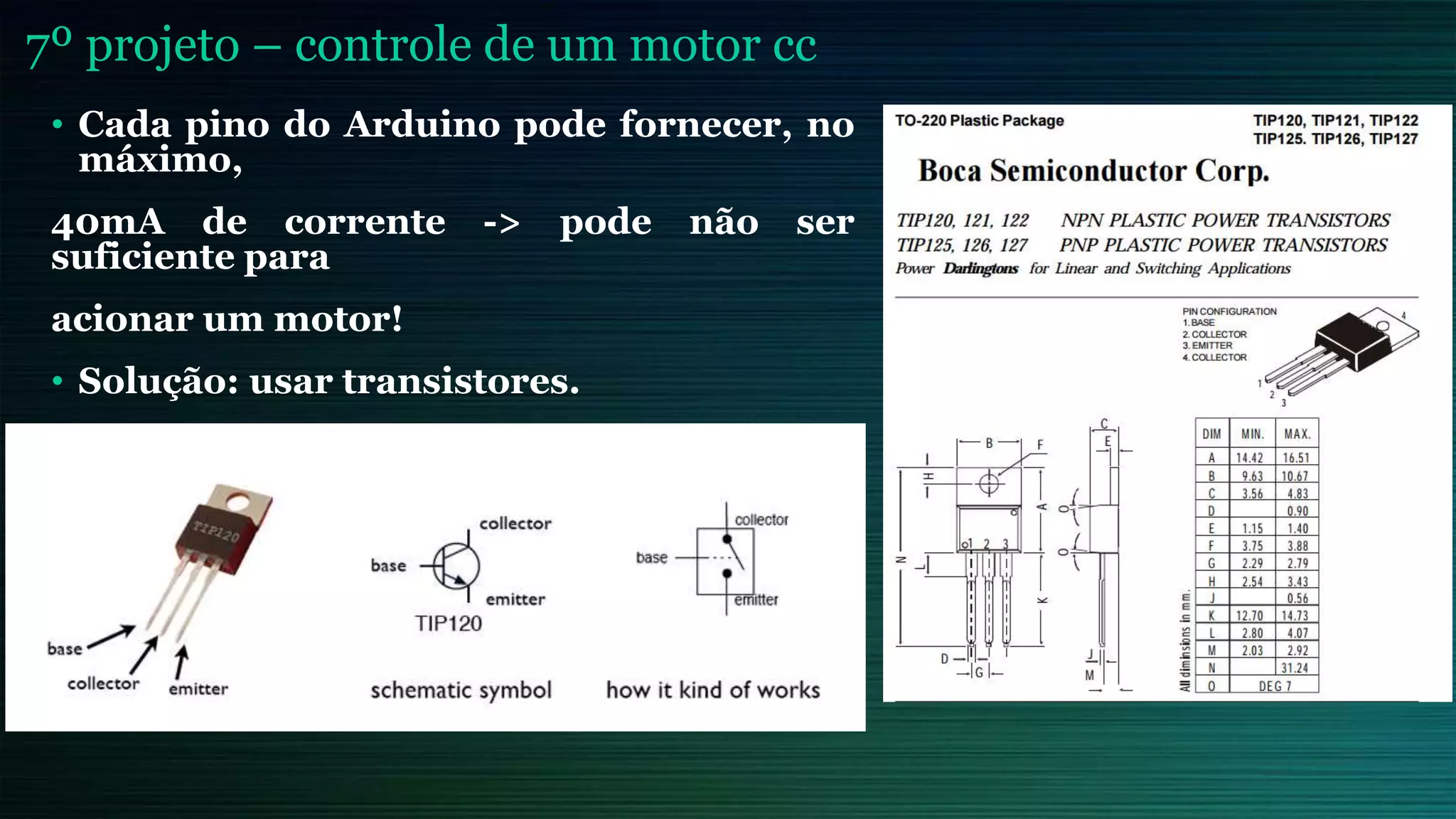

- 42. 7º projeto –controle de um motor cc • Cada pino do Arduino pode fornecer, no máximo, 40mA de corrente -> pode não ser suficiente para acionar um motor! • Solução: usar transistores.

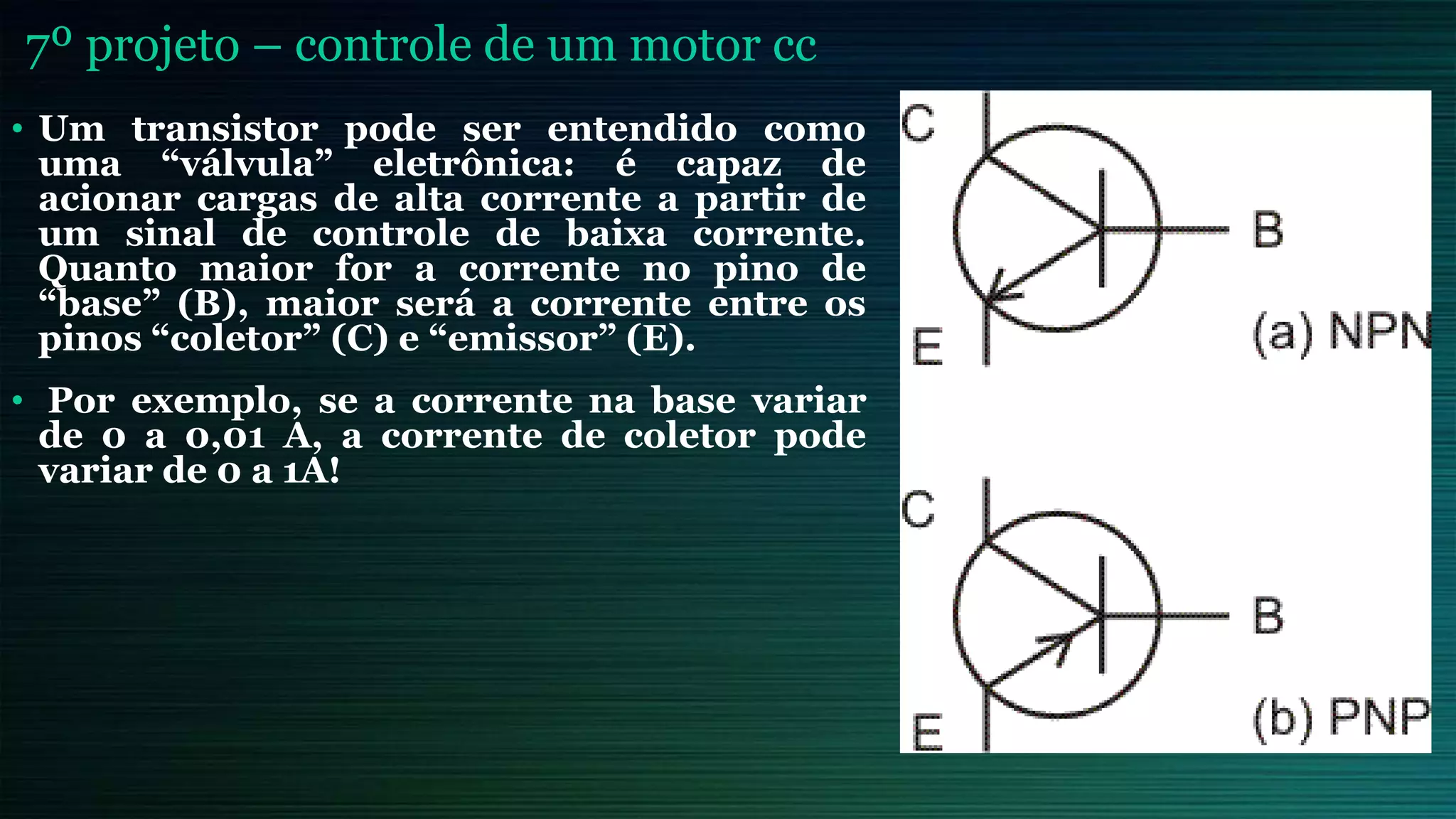

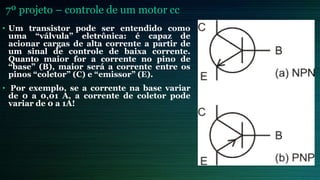

- 43. 7º projeto –controle de um motor cc • Um transistor pode ser entendido como uma “válvula” eletrônica: é capaz de acionar cargas de alta corrente a partir de um sinal de controle de baixa corrente. Quanto maior for a corrente no pino de “base” (B), maior será a corrente entre os pinos “coletor” (C) e “emissor” (E). • Por exemplo, se a corrente na base variar de 0 a 0,01 A, a corrente de coletor pode variar de 0 a 1A!

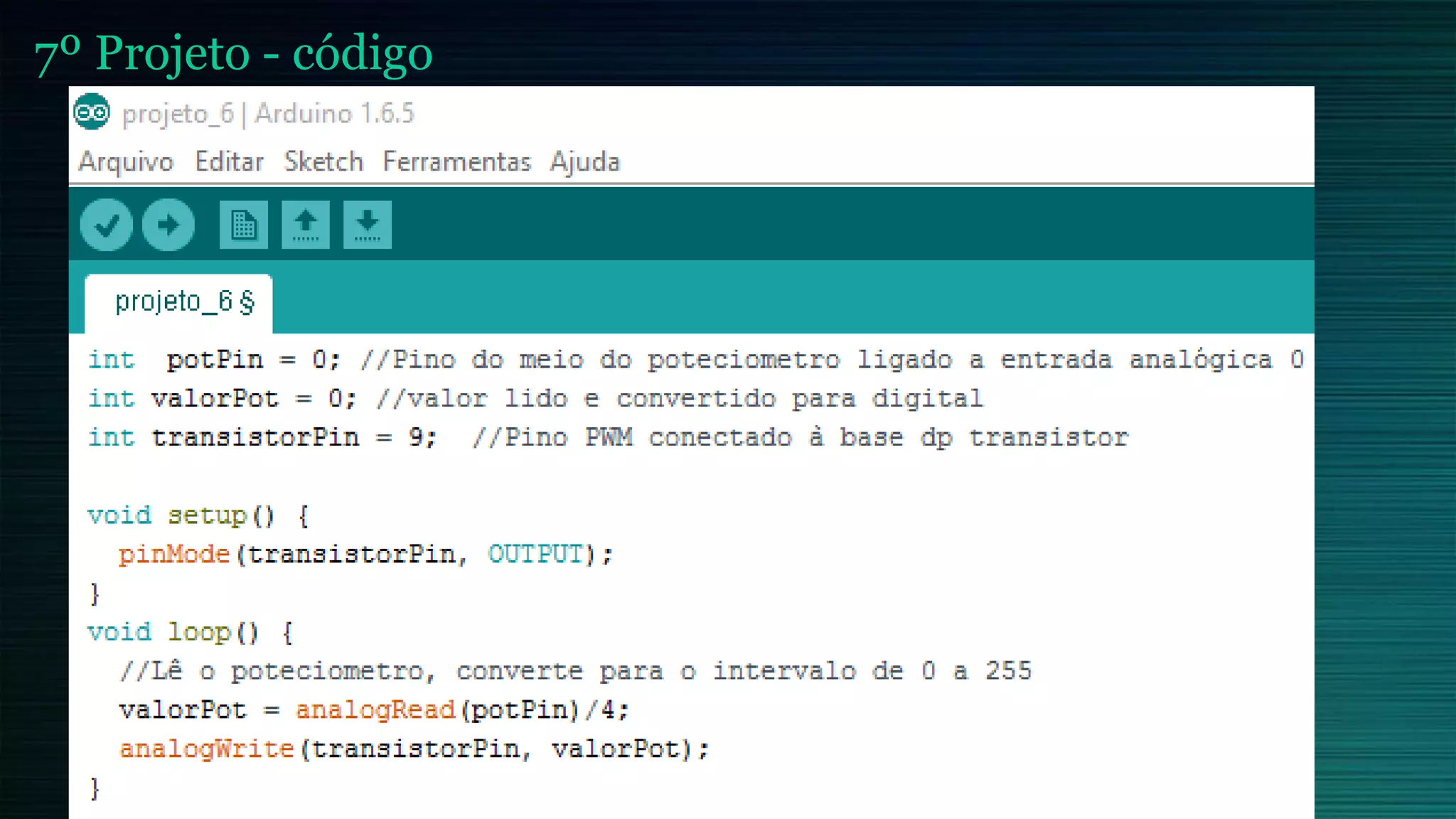

- 44. 7º Projeto -código

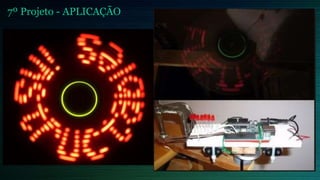

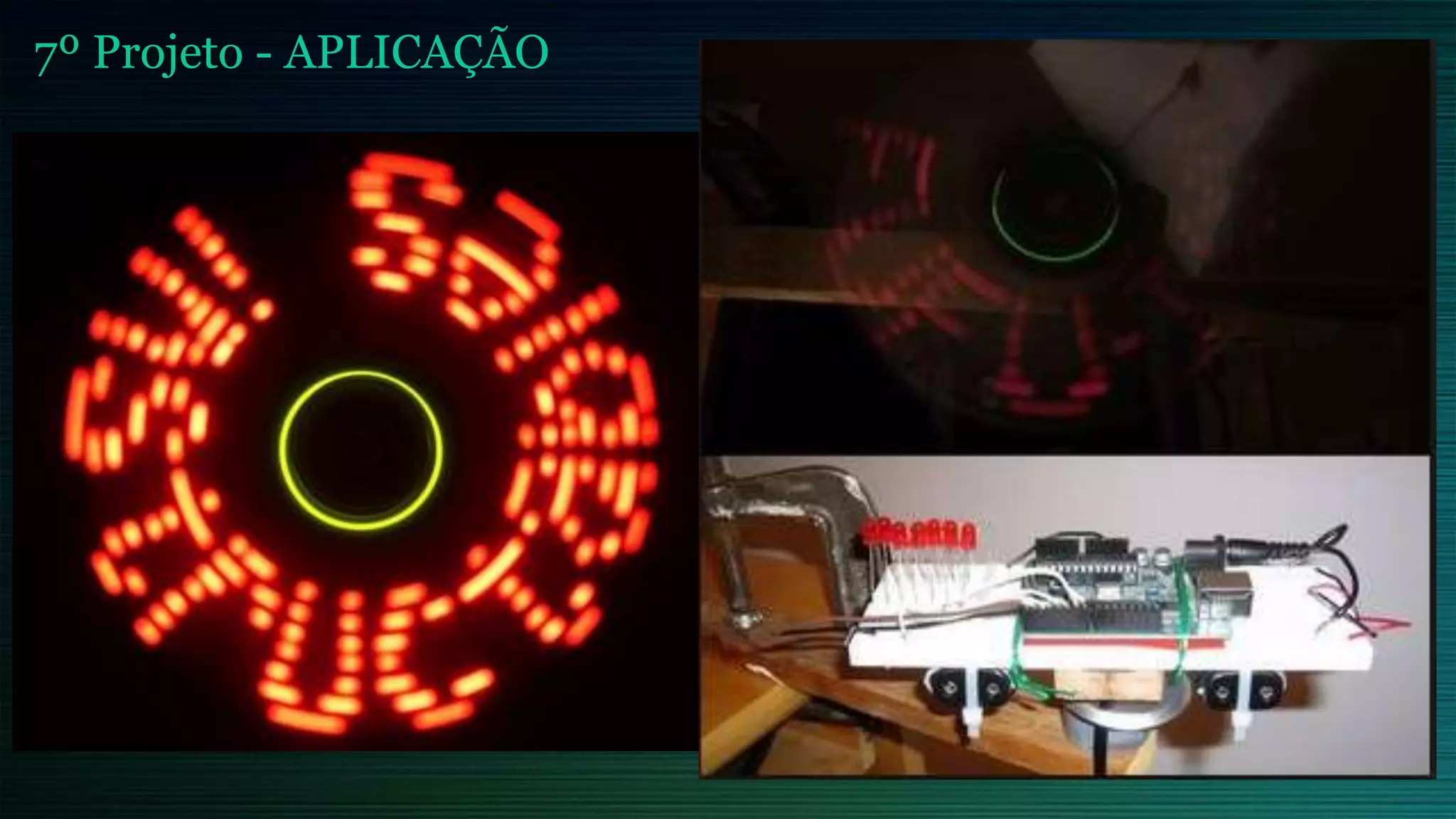

- 45. 7º Projeto -APLICAÇÃO
- 46. E agora???? LIVROS –DIGITAIS E EBOOKS
- 47.
- 48. Mini Cursos -PET Básico – Interface gráfica – Matlab e Arduino Arduino Básico – Intermediário - Avançado PIC
