Modelagem de processos

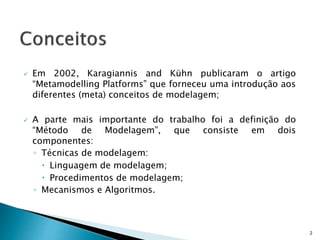

 Em 2002, Karagiannis and Kühn publicaram o artigo
“Metamodelling Platforms” que forneceu uma introdução aos
diferentes (meta) conceitos de modelagem;
 A parte mais importante do trabalho foi a definição do
“Método de Modelagem”, que consiste em dois
componentes:
◦ Técnicas de modelagem:
 Linguagem de modelagem;
 Procedimentos de modelagem;
◦ Mecanismos e Algoritmos.
2

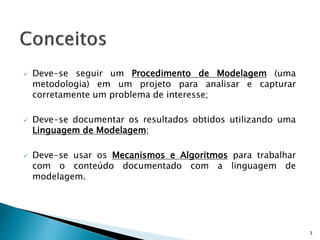

 Deve-se seguir um Procedimento de Modelagem (uma
metodologia) em um projeto para analisar e capturar
corretamente um problema de interesse;
 Deve-se documentar os resultados obtidos utilizando uma
Linguagem de Modelagem;
 Deve-se usar os Mecanismos e Algoritmos para trabalhar
com o conteúdo documentado com a linguagem de
modelagem.
3

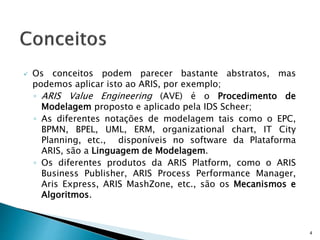

 Os conceitos podem parecer bastante abstratos, mas
podemos aplicar isto ao ARIS, por exemplo;
◦ ARIS Value Engineering (AVE) é o Procedimento de
Modelagem proposto e aplicado pela IDS Scheer;
◦ As diferentes notações de modelagem tais como o EPC,
BPMN, BPEL, UML, ERM, organizational chart, IT City
Planning, etc., disponíveis no software da Plataforma
ARIS, são a Linguagem de Modelagem.
◦ Os diferentes produtos da ARIS Platform, como o ARIS
Business Publisher, ARIS Process Performance Manager,
Aris Express, ARIS MashZone, etc., são os Mecanismos e
Algoritmos.
4

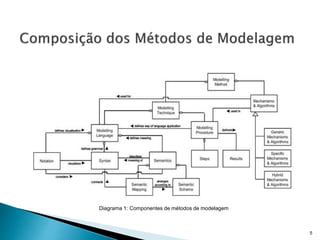

Diagrama 1: Componentes de métodos de modelagem
5

 Antes de começar qualquer projeto de modelagem é de
suma importância que esteja bem claro O PORQUÊ SE ESTÁ
MODELANDO (WHY ARE YOU MODELLING?)
 Muitas pessoas iniciam um processo de modelagem sem ao
menos saber:
◦ Para que o modelo será utilizado?
◦ Quem irá utilizá-lo?
◦ Que tipo de informação será requisitada e qual o formato
de saída será necessário ?
 OBS: A modelagem do processo não é uma réplica do
mundo real mas sim meramente uma representação, um
ponto de vista.
6

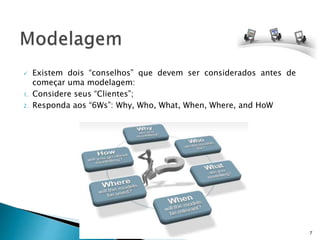

 Existem dois “conselhos” que devem ser considerados antes de
começar uma modelagem:
1. Considere seus “Clientes”;
2. Responda aos “6Ws”: Why, Who, What, When, Where, and HoW
7

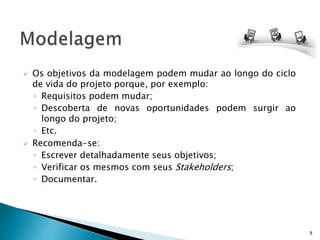

 Os objetivos da modelagem podem mudar ao longo do ciclo
de vida do projeto porque, por exemplo:
◦ Requisitos podem mudar;
◦ Descoberta de novas oportunidades podem surgir ao
longo do projeto;
◦ Etc.
 Recomenda-se:
◦ Escrever detalhadamente seus objetivos;
◦ Verificar os mesmos com seus Stakeholders;
◦ Documentar.
8

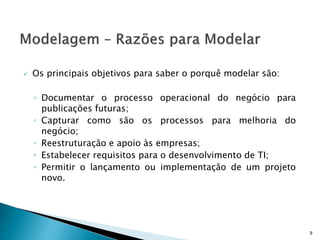

 Os principais objetivos para saber o porquê modelar são:
◦ Documentar o processo operacional do negócio para
publicações futuras;
◦ Capturar como são os processos para melhoria do
negócio;
◦ Reestruturação e apoio às empresas;
◦ Estabelecer requisitos para o desenvolvimento de TI;
◦ Permitir o lançamento ou implementação de um projeto
novo.
9

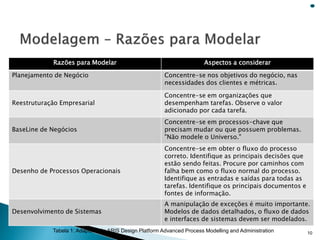

Razões para Modelar Aspectos a considerar
Planejamento de Negócio Concentre-se nos objetivos do negócio, nas
necessidades dos clientes e métricas.
Reestruturação Empresarial
Concentre-se em organizações que
desempenham tarefas. Observe o valor
adicionado por cada tarefa.
BaseLine de Negócios
Concentre-se em processos-chave que
precisam mudar ou que possuem problemas.
"Não modele o Universo."
Desenho de Processos Operacionais
Concentre-se em obter o fluxo do processo
correto. Identifique as principais decisões que
estão sendo feitas. Procure por caminhos com
falha bem como o fluxo normal do processo.
Identifique as entradas e saídas para todas as
tarefas. Identifique os principais documentos e
fontes de informação.
Desenvolvimento de Sistemas
A manipulação de exceções é muito importante.
Modelos de dados detalhados, o fluxo de dados
e interfaces de sistemas devem ser modelados.
Tabela 1: Adaptado de ARIS Design Platform Advanced Process Modelling and Administration 10

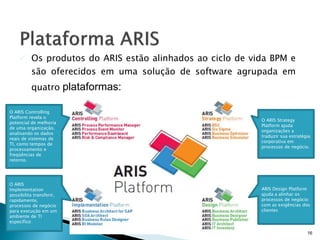

 Os produtos do ARIS estão alinhados ao ciclo de vida BPM e
são oferecidos em uma solução de software agrupada em
quatro plataformas:
O ARIS Strategy
Platform ajuda
organizações a
traduzir sua estratégia
corporativa em
processos de negócio.
ARIS Design Platform
ajuda a alinhar os
processos de negócio
com as exigências dos
clientes
O ARIS Controlling
Platform revela o
potencial de melhoria
de uma organização,
analisando os dados
reais de sistemas de
TI, como tempos de
processamento e
freqüências de
retorno.
O ARIS
Implementation
possibilita transferir,
rapidamente,
processos de negócio
para execução em um
ambiente de TI
específico
16

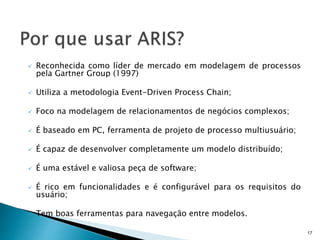

 Reconhecida como líder de mercado em modelagem de processos
pela Gartner Group (1997)
 Utiliza a metodologia Event-Driven Process Chain;
 Foco na modelagem de relacionamentos de negócios complexos;
 É baseado em PC, ferramenta de projeto de processo multiusuário;
 É capaz de desenvolver completamente um modelo distribuído;
 É uma estável e valiosa peça de software;
 É rico em funcionalidades e é configurável para os requisitos do
usuário;
 Tem boas ferramentas para navegação entre modelos.
17

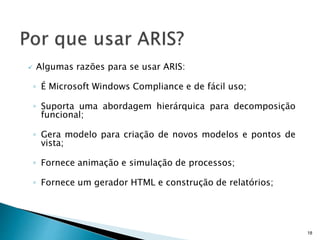

 Algumas razões para se usar ARIS:
◦ É Microsoft Windows Compliance e de fácil uso;
◦ Suporta uma abordagem hierárquica para decomposição
funcional;
◦ Gera modelo para criação de novos modelos e pontos de
vista;
◦ Fornece animação e simulação de processos;
◦ Fornece um gerador HTML e construção de relatórios;
18

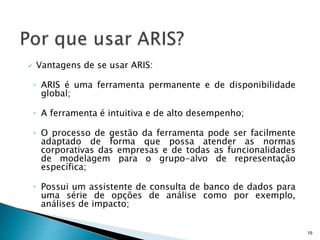

 Vantagens de se usar ARIS:
◦ ARIS é uma ferramenta permanente e de disponibilidade
global;
◦ A ferramenta é intuitiva e de alto desempenho;
◦ O processo de gestão da ferramenta pode ser facilmente
adaptado de forma que possa atender as normas
corporativas das empresas e de todas as funcionalidades
de modelagem para o grupo-alvo de representação
específica;
◦ Possui um assistente de consulta de banco de dados para
uma série de opções de análise como por exemplo,
análises de impacto;
19

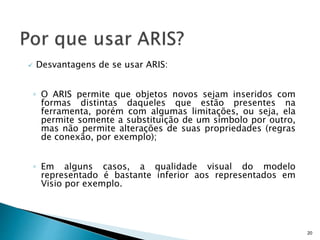

 Desvantagens de se usar ARIS:
◦ O ARIS permite que objetos novos sejam inseridos com
formas distintas daqueles que estão presentes na
ferramenta, porém com algumas limitações, ou seja, ela
permite somente a substituição de um símbolo por outro,
mas não permite alterações de suas propriedades (regras
de conexão, por exemplo);
◦ Em alguns casos, a qualidade visual do modelo
representado é bastante inferior aos representados em
Visio por exemplo.
20

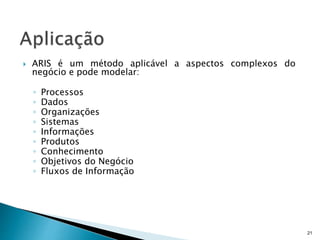

 ARIS é um método aplicável a aspectos complexos do
negócio e pode modelar:
◦ Processos
◦ Dados
◦ Organizações
◦ Sistemas
◦ Informações
◦ Produtos
◦ Conhecimento
◦ Objetivos do Negócio
◦ Fluxos de Informação
21

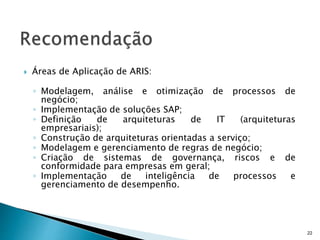

 Áreas de Aplicação de ARIS:
◦ Modelagem, análise e otimização de processos de
negócio;
◦ Implementação de soluções SAP;
◦ Definição de arquiteturas de IT (arquiteturas
empresariais);
◦ Construção de arquiteturas orientadas a serviço;
◦ Modelagem e gerenciamento de regras de negócio;
◦ Criação de sistemas de governança, riscos e de
conformidade para empresas em geral;
◦ Implementação de inteligência de processos e
gerenciamento de desempenho.
22

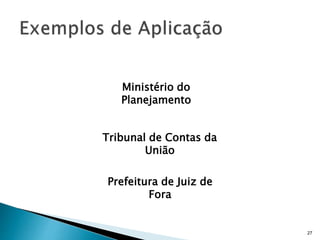

Tribunal de Contas da
União
Ministério do
Planejamento
27
Prefeitura de Juiz de
Fora

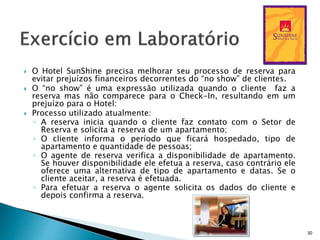

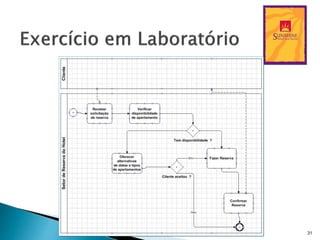

 O Hotel SunShine precisa melhorar seu processo de reserva para
evitar prejuízos financeiros decorrentes do “no show” de clientes.
 O “no show” é uma expressão utilizada quando o cliente faz a
reserva mas não comparece para o Check-In, resultando em um
prejuízo para o Hotel:
 Processo utilizado atualmente:
◦ A reserva inicia quando o cliente faz contato com o Setor de
Reserva e solicita a reserva de um apartamento;
◦ O cliente informa o período que ficará hospedado, tipo de
apartamento e quantidade de pessoas;
◦ O agente de reserva verifica a disponibilidade de apartamento.
Se houver disponibilidade ele efetua a reserva, caso contrário ele
oferece uma alternativa de tipo de apartamento e datas. Se o
cliente aceitar, a reserva é efetuada.
◦ Para efetuar a reserva o agente solicita os dados do cliente e
depois confirma a reserva.
30

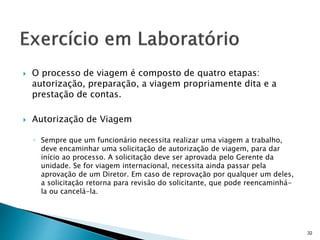

 O processo de viagem é composto de quatro etapas:
autorização, preparação, a viagem propriamente dita e a
prestação de contas.
 Autorização de Viagem
◦ Sempre que um funcionário necessita realizar uma viagem a trabalho,
deve encaminhar uma solicitação de autorização de viagem, para dar
início ao processo. A solicitação deve ser aprovada pelo Gerente da
unidade. Se for viagem internacional, necessita ainda passar pela
aprovação de um Diretor. Em caso de reprovação por qualquer um deles,
a solicitação retorna para revisão do solicitante, que pode reencaminhá-
la ou cancelá-la.
32

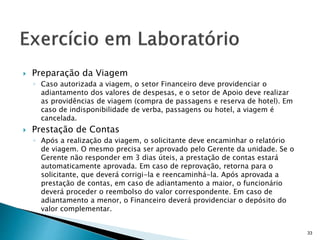

 Preparação da Viagem
◦ Caso autorizada a viagem, o setor Financeiro deve providenciar o
adiantamento dos valores de despesas, e o setor de Apoio deve realizar
as providências de viagem (compra de passagens e reserva de hotel). Em
caso de indisponibilidade de verba, passagens ou hotel, a viagem é
cancelada.
 Prestação de Contas
◦ Após a realização da viagem, o solicitante deve encaminhar o relatório
de viagem. O mesmo precisa ser aprovado pelo Gerente da unidade. Se o
Gerente não responder em 3 dias úteis, a prestação de contas estará
automaticamente aprovada. Em caso de reprovação, retorna para o
solicitante, que deverá corrigi-la e reencaminhá-la. Após aprovada a
prestação de contas, em caso de adiantamento a maior, o funcionário
deverá proceder o reembolso do valor correspondente. Em caso de
adiantamento a menor, o Financeiro deverá providenciar o depósito do
valor complementar.
33

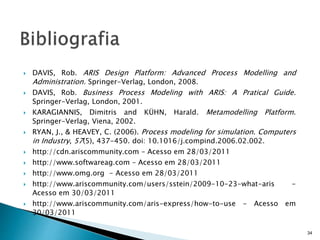

 DAVIS, Rob. ARIS Design Platform: Advanced Process Modelling and
Administration. Springer-Verlag, London, 2008.
 DAVIS, Rob. Business Process Modeling with ARIS: A Pratical Guide.
Springer-Verlag, London, 2001.
 KARAGIANNIS, Dimitris and KÜHN, Harald. Metamodelling Platform.
Springer-Verlag, Viena, 2002.
 RYAN, J., & HEAVEY, C. (2006). Process modeling for simulation. Computers
in Industry, 57(5), 437-450. doi: 10.1016/j.compind.2006.02.002.

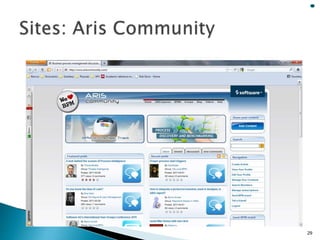

 http://cdn.ariscommunity.com – Acesso em 28/03/2011

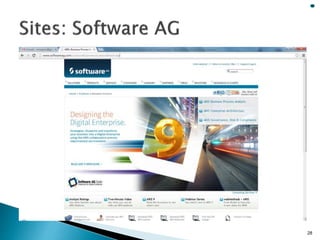

 http://www.softwareag.com – Acesso em 28/03/2011
 http://www.omg.org - Acesso em 28/03/2011
 http://www.ariscommunity.com/users/sstein/2009-10-23-what-aris -
Acesso em 30/03/2011
 http://www.ariscommunity.com/aris-express/how-to-use - Acesso em
30/03/2011
34

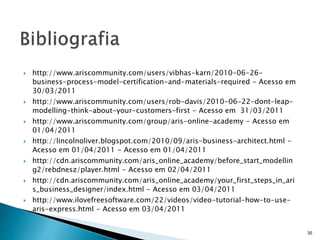

 http://www.ariscommunity.com/users/vibhas-karn/2010-06-26-
business-process-model-certification-and-materials-required - Acesso em
30/03/2011
 http://www.ariscommunity.com/users/rob-davis/2010-06-22-dont-leap-
modelling-think-about-your-customers-first - Acesso em 31/03/2011
 http://www.ariscommunity.com/group/aris-online-academy - Acesso em
01/04/2011
 http://lincolnoliver.blogspot.com/2010/09/aris-business-architect.html -
Acesso em 01/04/2011 - Acesso em 01/04/2011
 http://cdn.ariscommunity.com/aris_online_academy/before_start_modellin
g2/rebdnesz/player.html - Acesso em 02/04/2011
 http://cdn.ariscommunity.com/aris_online_academy/your_first_steps_in_ari
s_business_designer/index.html - Acesso em 03/04/2011
 http://www.ilovefreesoftware.com/22/videos/video-tutorial-how-to-use-
aris-express.html - Acesso em 03/04/2011
