Fábio Souza
2015
Microcontroladores ARM Cortex M0+
Aplicação em robôs autoguiados
TPM - TIMER/PWM Module
Fábio Souza 2015

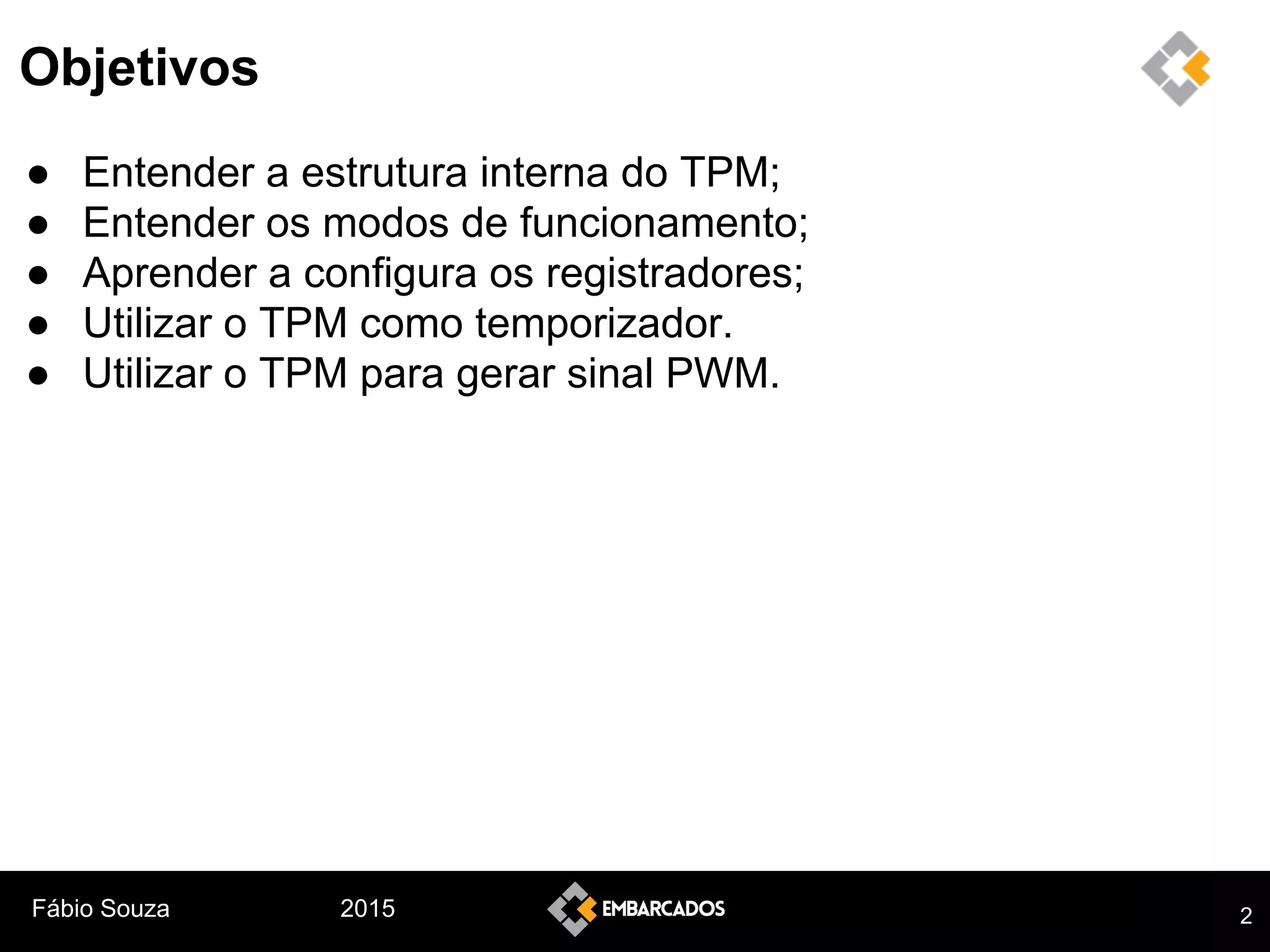

Objetivos
● Entender a estrutura interna do TPM;
● Entender os modos de funcionamento;
● Aprender a configura os registradores;
● Utilizar o TPM como temporizador.
● Utilizar o TPM para gerar sinal PWM.
2
Fábio Souza 2015

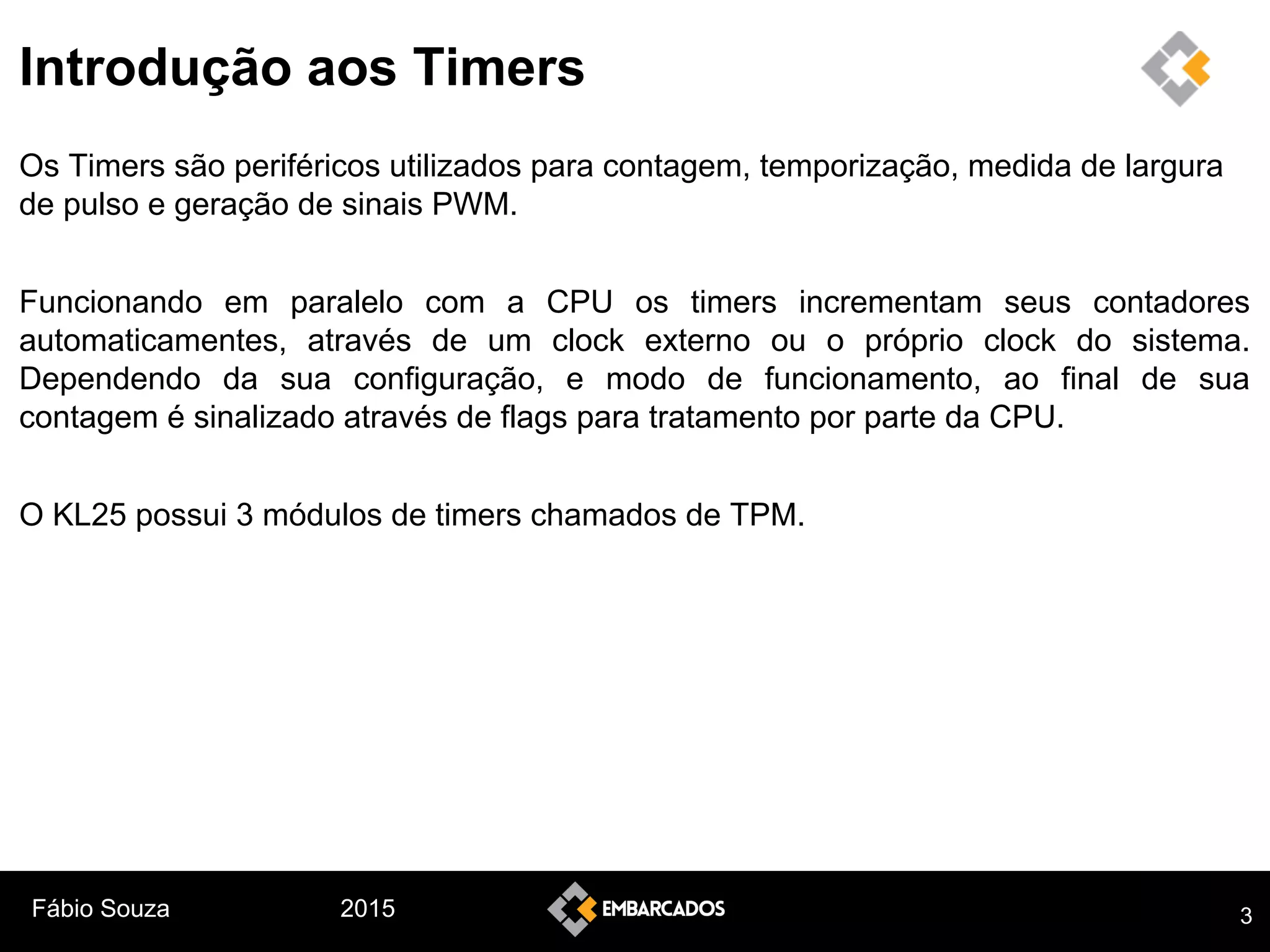

Introdução aos Timers
Os Timers são periféricos utilizados para contagem, temporização, medida de largura
de pulso e geração de sinais PWM.
Funcionando em paralelo com a CPU os timers incrementam seus contadores
automaticamentes, através de um clock externo ou o próprio clock do sistema.
Dependendo da sua configuração, e modo de funcionamento, ao final de sua
contagem é sinalizado através de flags para tratamento por parte da CPU.
O KL25 possui 3 módulos de timers chamados de TPM.
3
Fábio Souza 2015

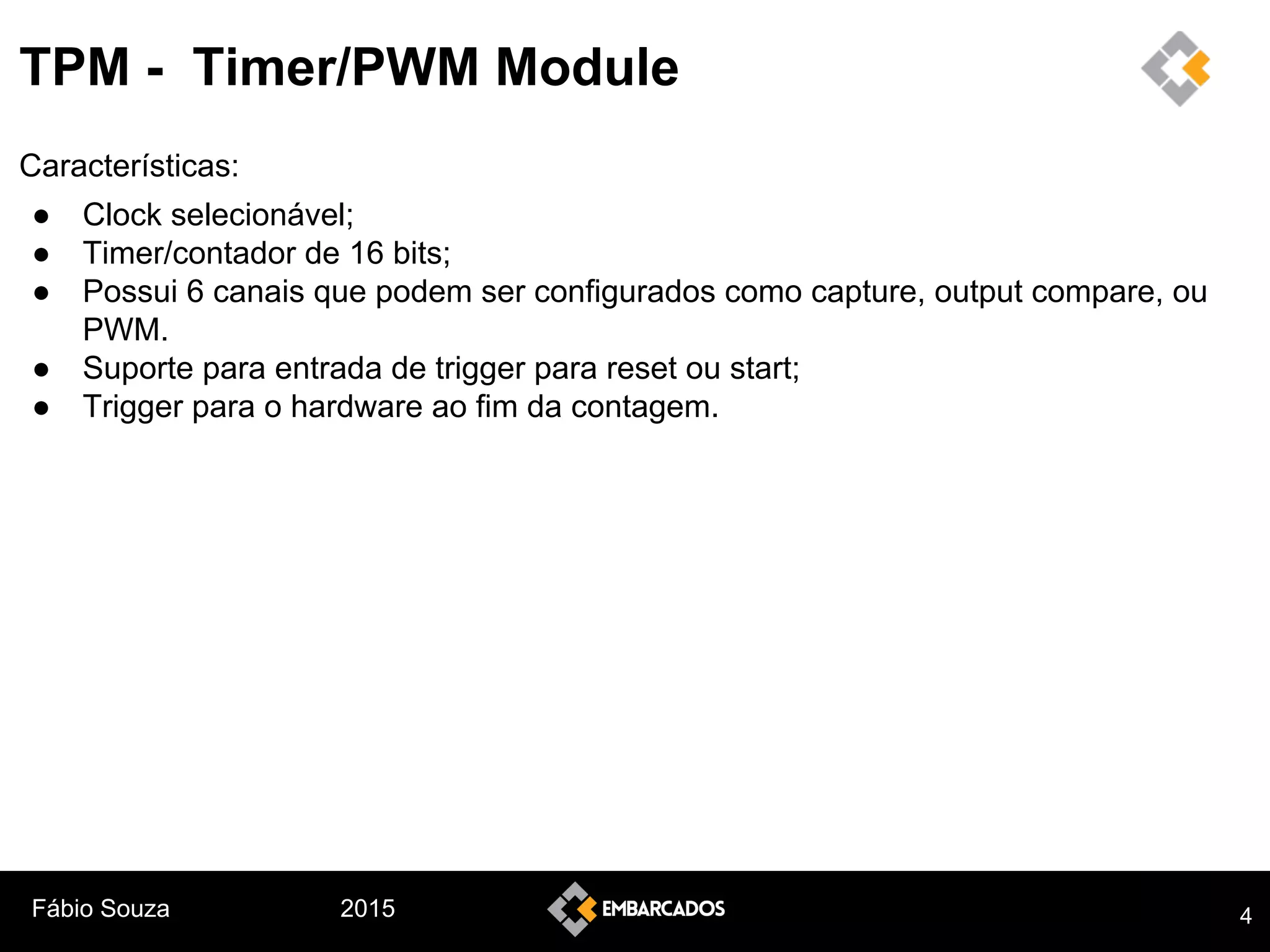

TPM - Timer/PWM Module
Características:
● Clock selecionável;
● Timer/contador de 16 bits;
● Possui 6 canais que podem ser configurados como capture, output compare, ou
PWM.
● Suporte para entrada de trigger para reset ou start;
● Trigger para o hardware ao fim da contagem.
4
Fábio Souza 2015

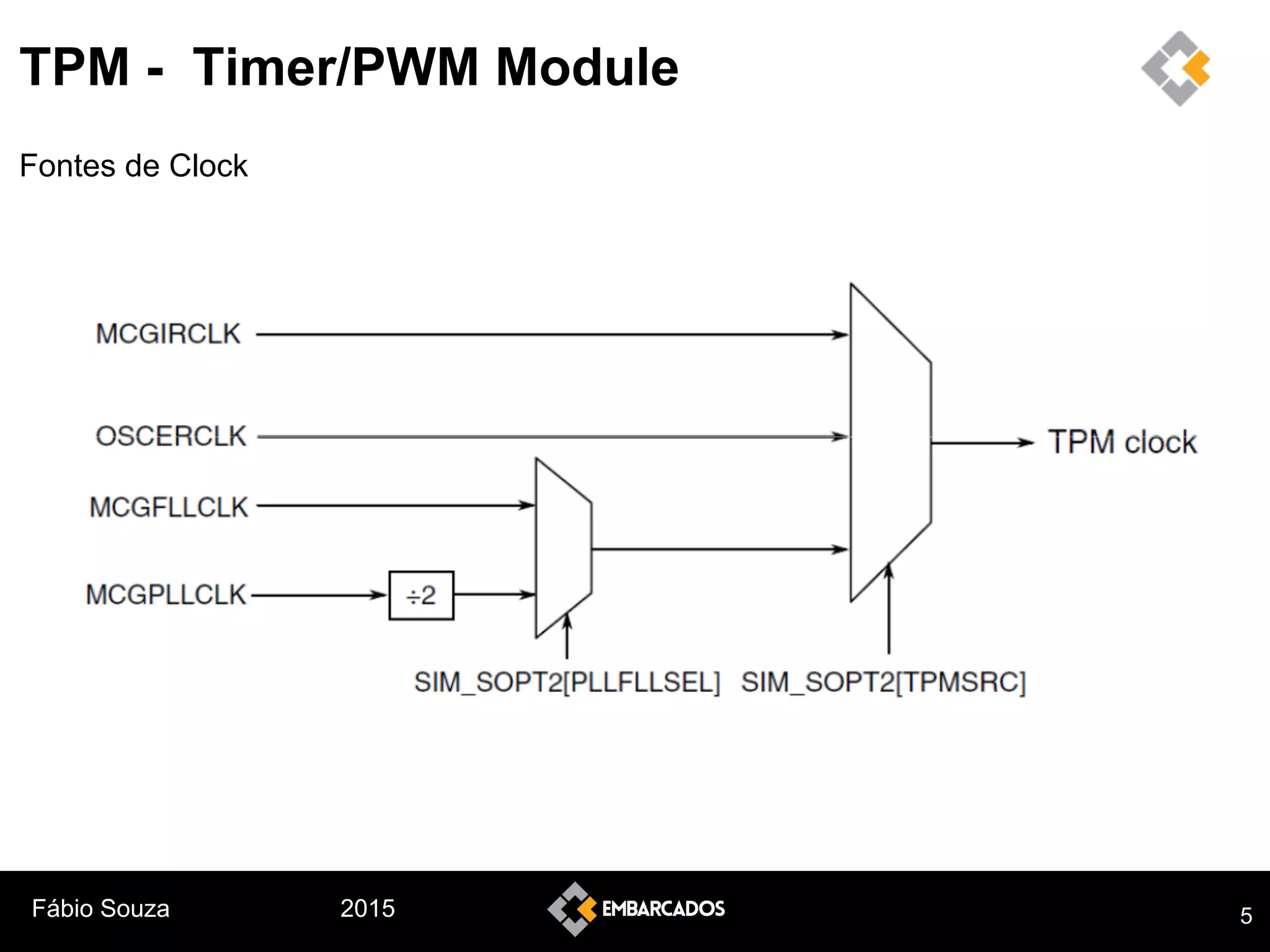

TPM - Timer/PWM Module
Fontes de Clock
5
Fábio Souza 2015

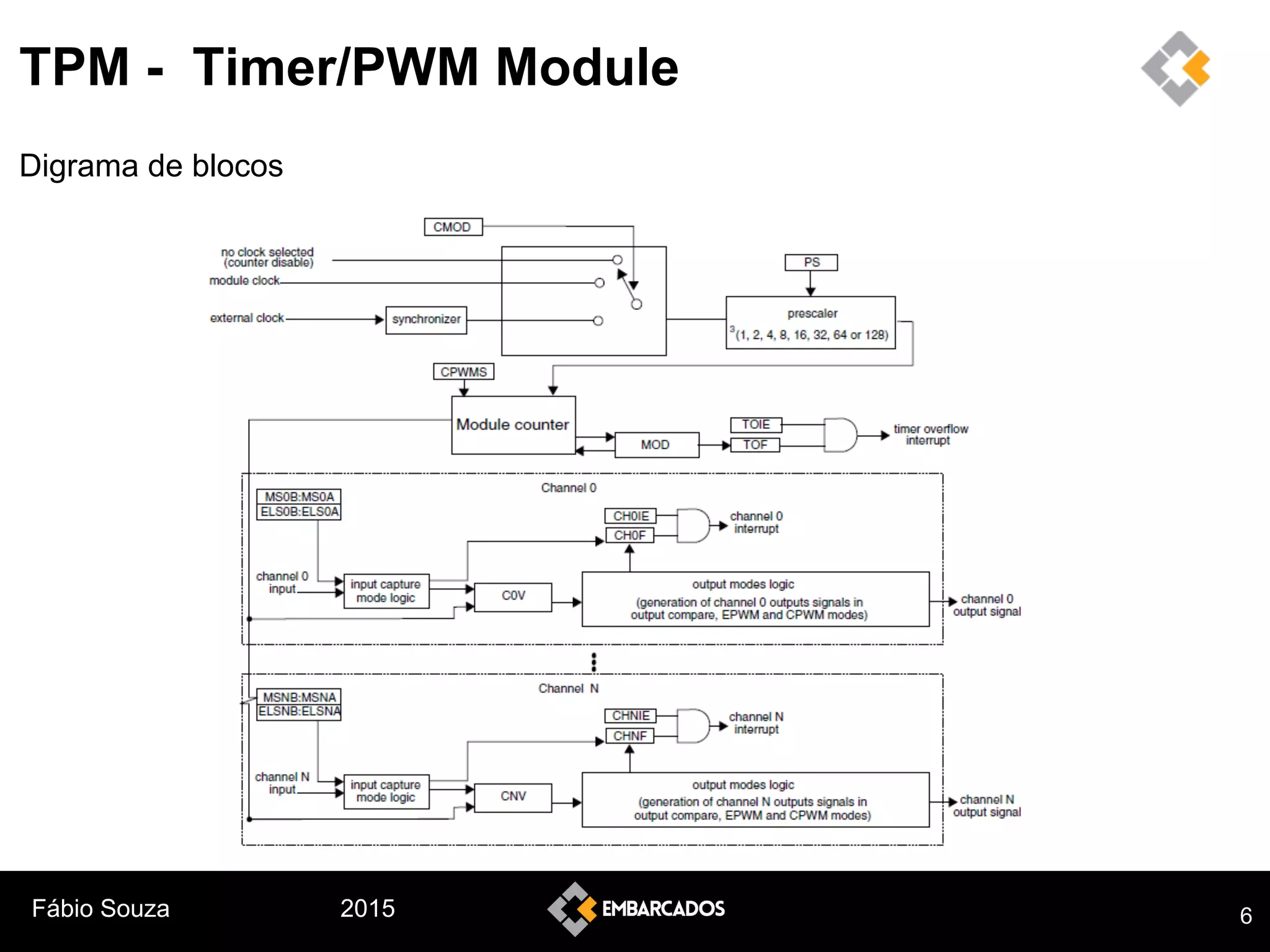

TPM - Timer/PWM Module
Digrama de blocos
6
Fábio Souza 2015

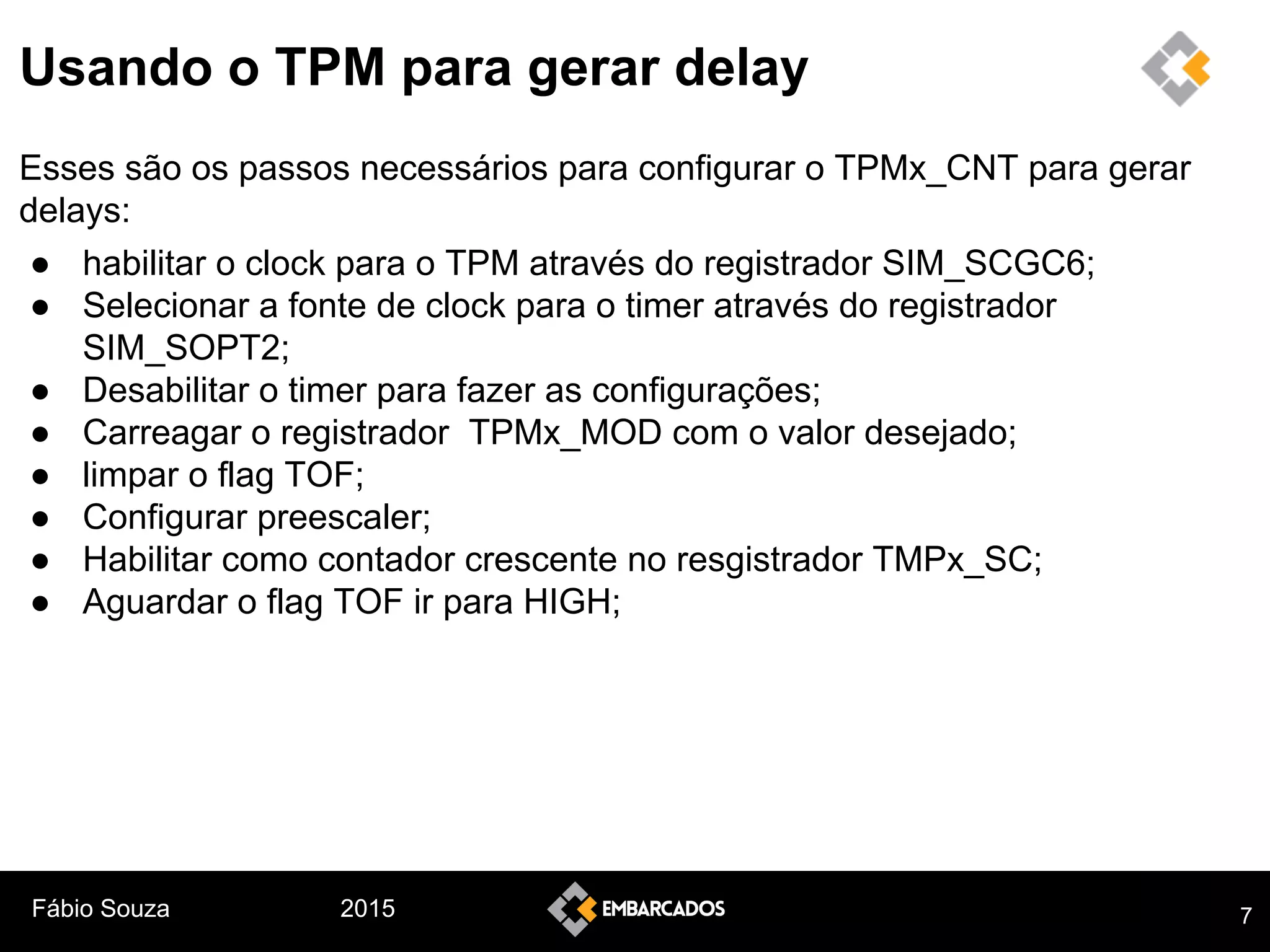

Usando o TPM para gerar delay
Esses são os passos necessários para configurar o TPMx_CNT para gerar
delays:
● habilitar o clock para o TPM através do registrador SIM_SCGC6;
● Selecionar a fonte de clock para o timer através do registrador
SIM_SOPT2;
● Desabilitar o timer para fazer as configurações;
● Carreagar o registrador TPMx_MOD com o valor desejado;
● limpar o flag TOF;
● Configurar preescaler;
● Habilitar como contador crescente no resgistrador TMPx_SC;
● Aguardar o flag TOF ir para HIGH;
7
Fábio Souza 2015
Habilitando o clock para o TPM
System Clock Gating Control Register 6 (SIM_SCGC6)
8
Fábio Souza 2015

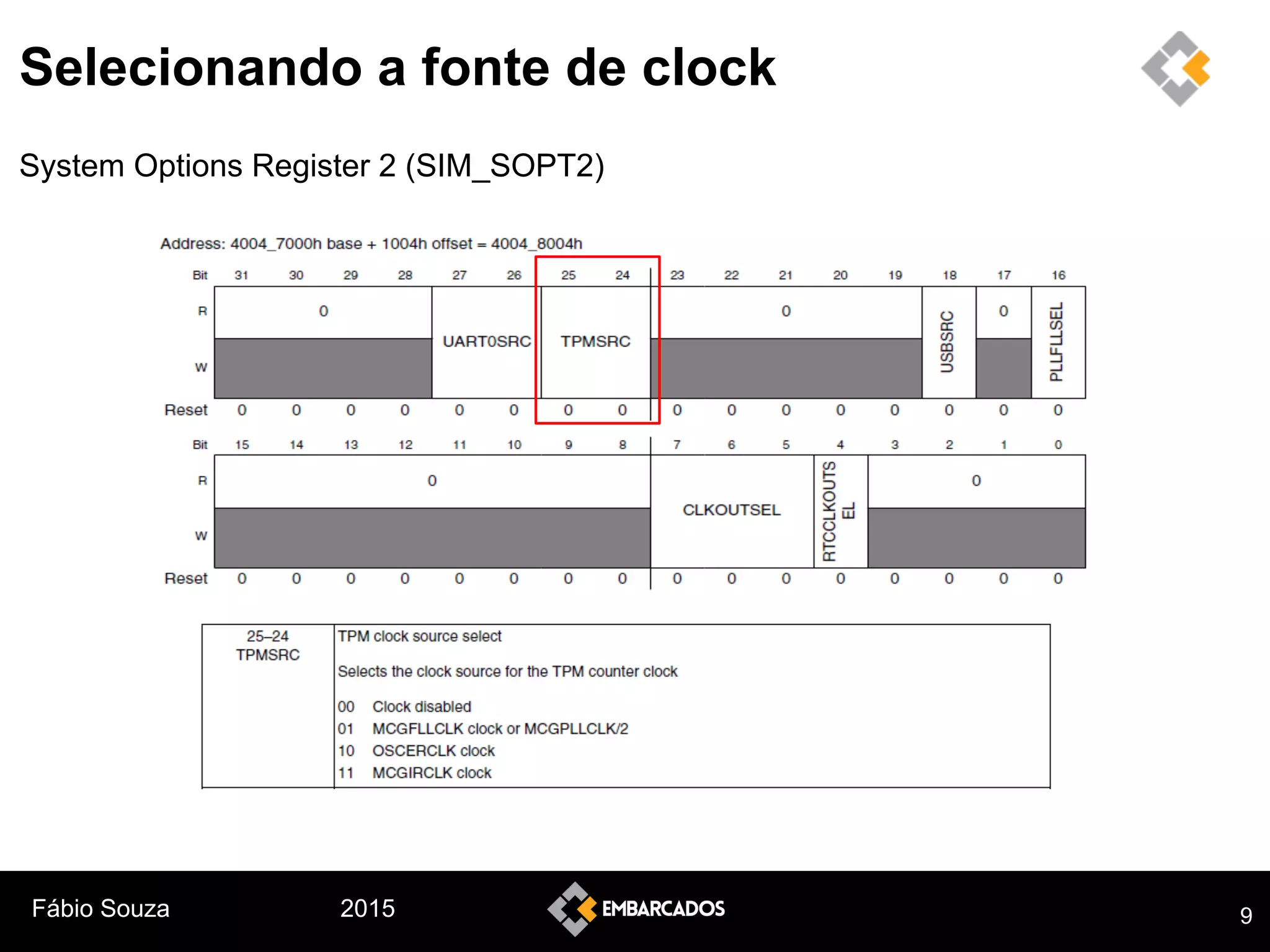

Selecionando a fonte de clock
System Options Register 2 (SIM_SOPT2)
9
Fábio Souza 2015

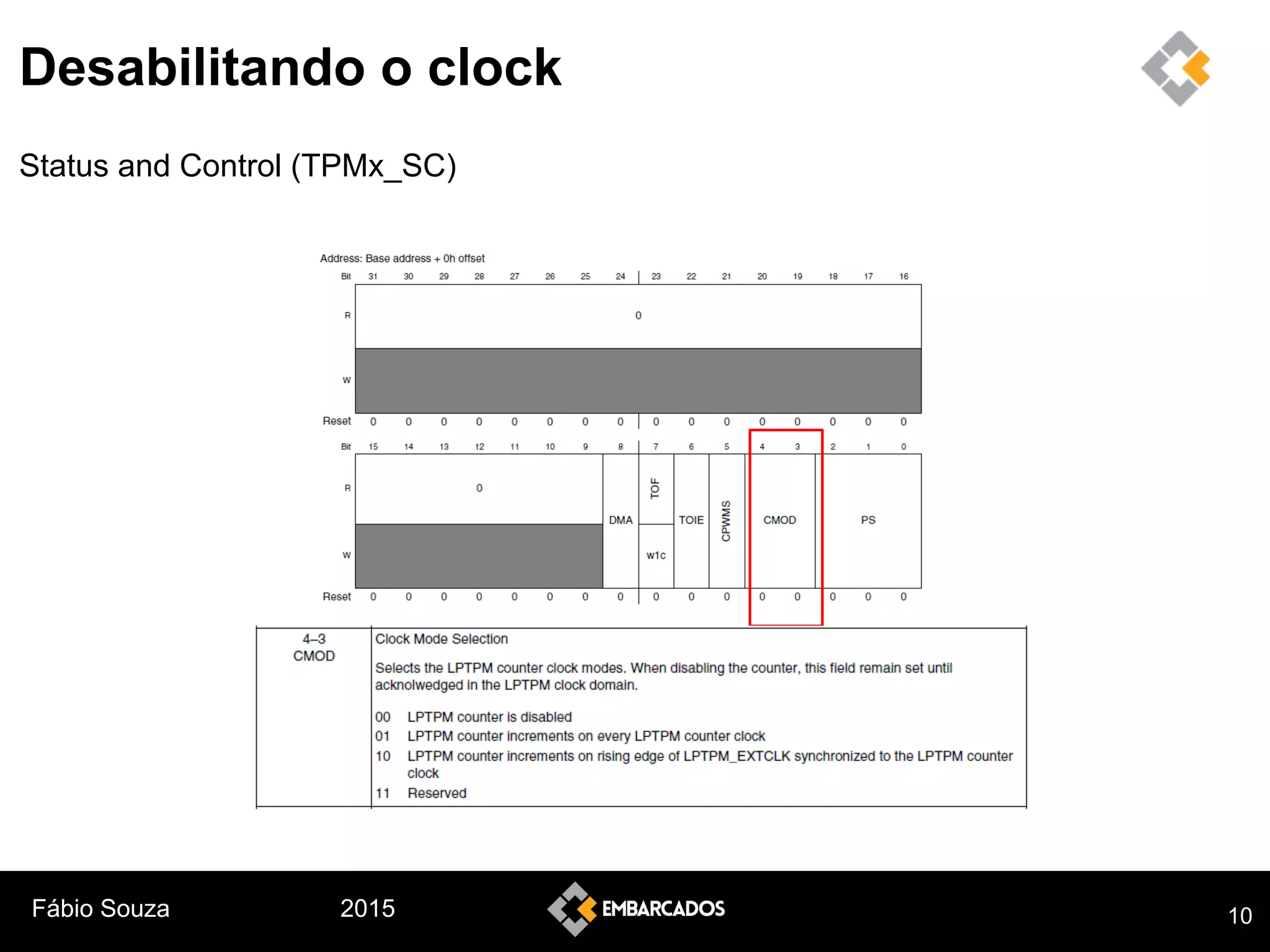

Desabilitando o clock
Status and Control (TPMx_SC)
10
Fábio Souza 2015

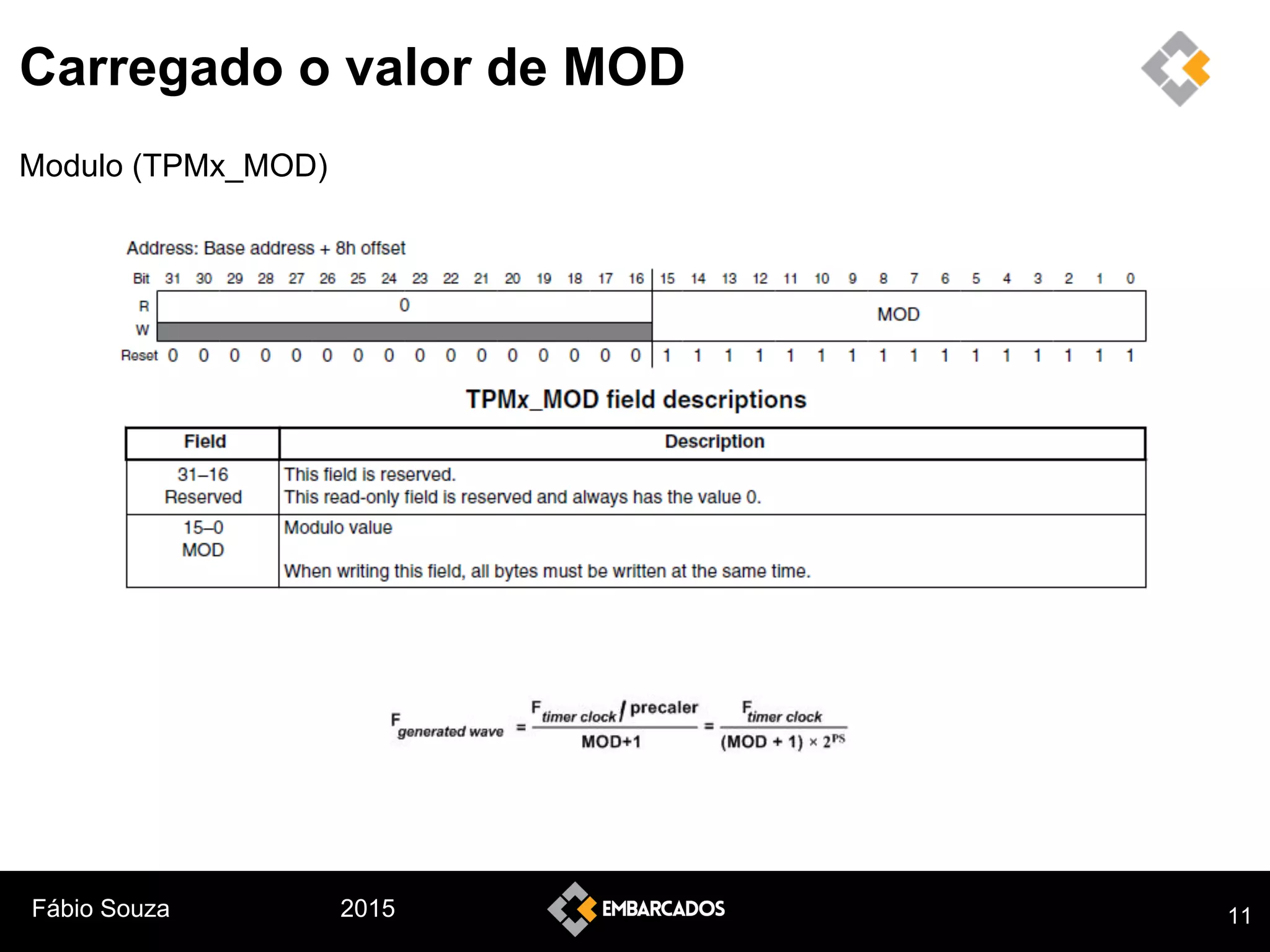

Carregado o valor de MOD
Modulo (TPMx_MOD)
11
Fábio Souza 2015

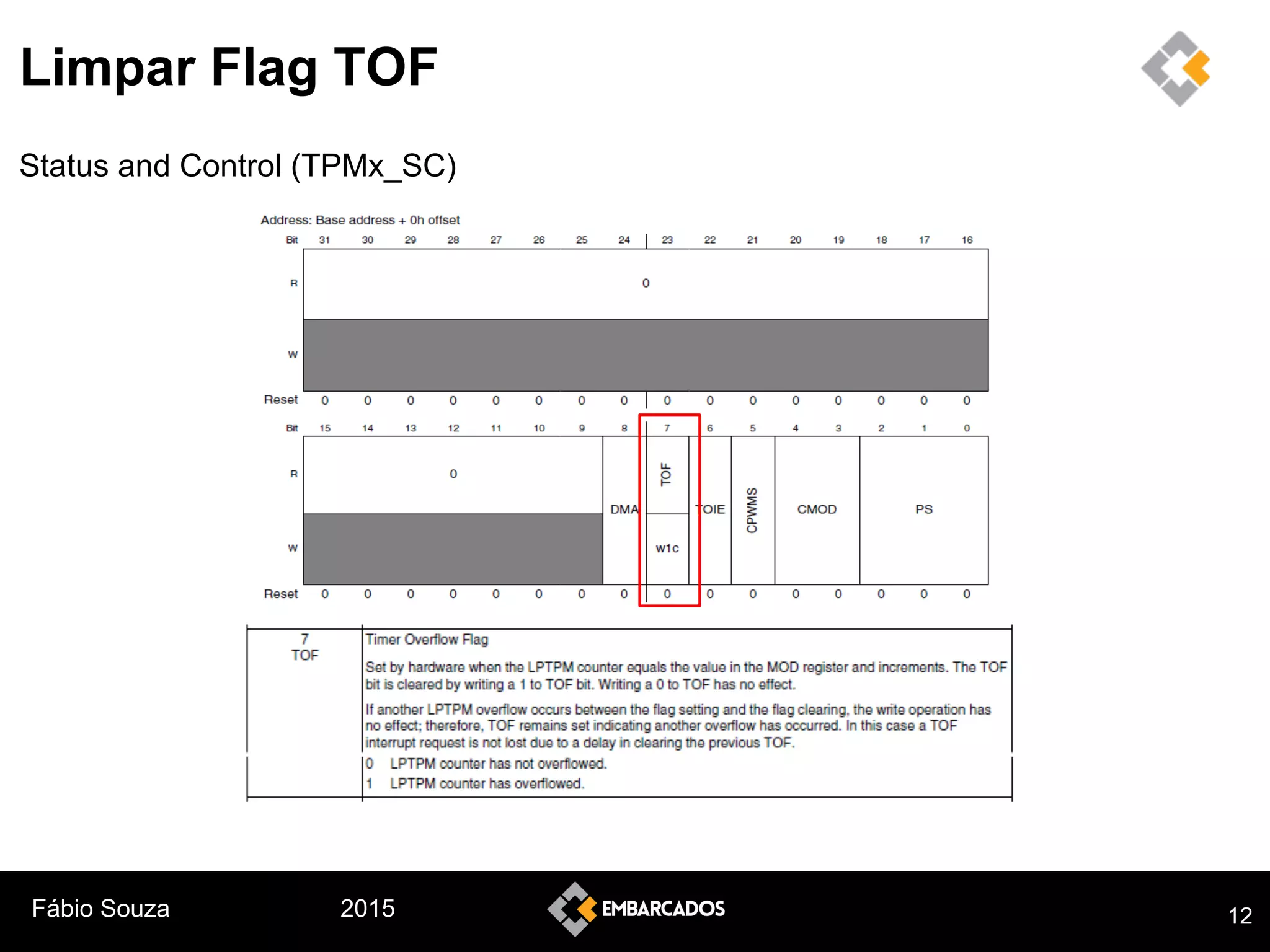

Limpar Flag TOF
Status and Control (TPMx_SC)
12
Fábio Souza 2015

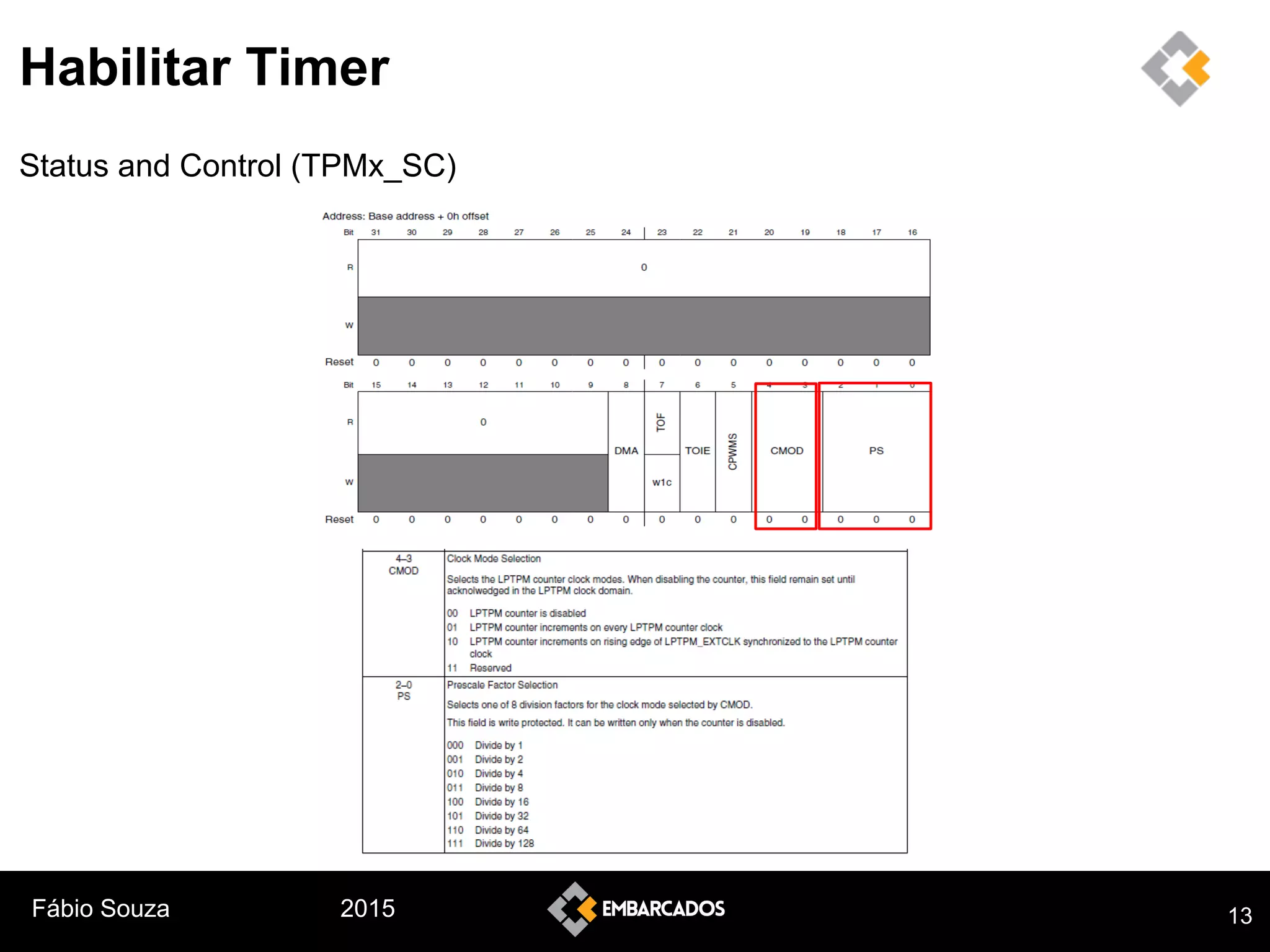

Habilitar Timer
Status and Control (TPMx_SC)
13
Fábio Souza 2015
Exemplo - TIMER_TPM
14
Fábio Souza 2015

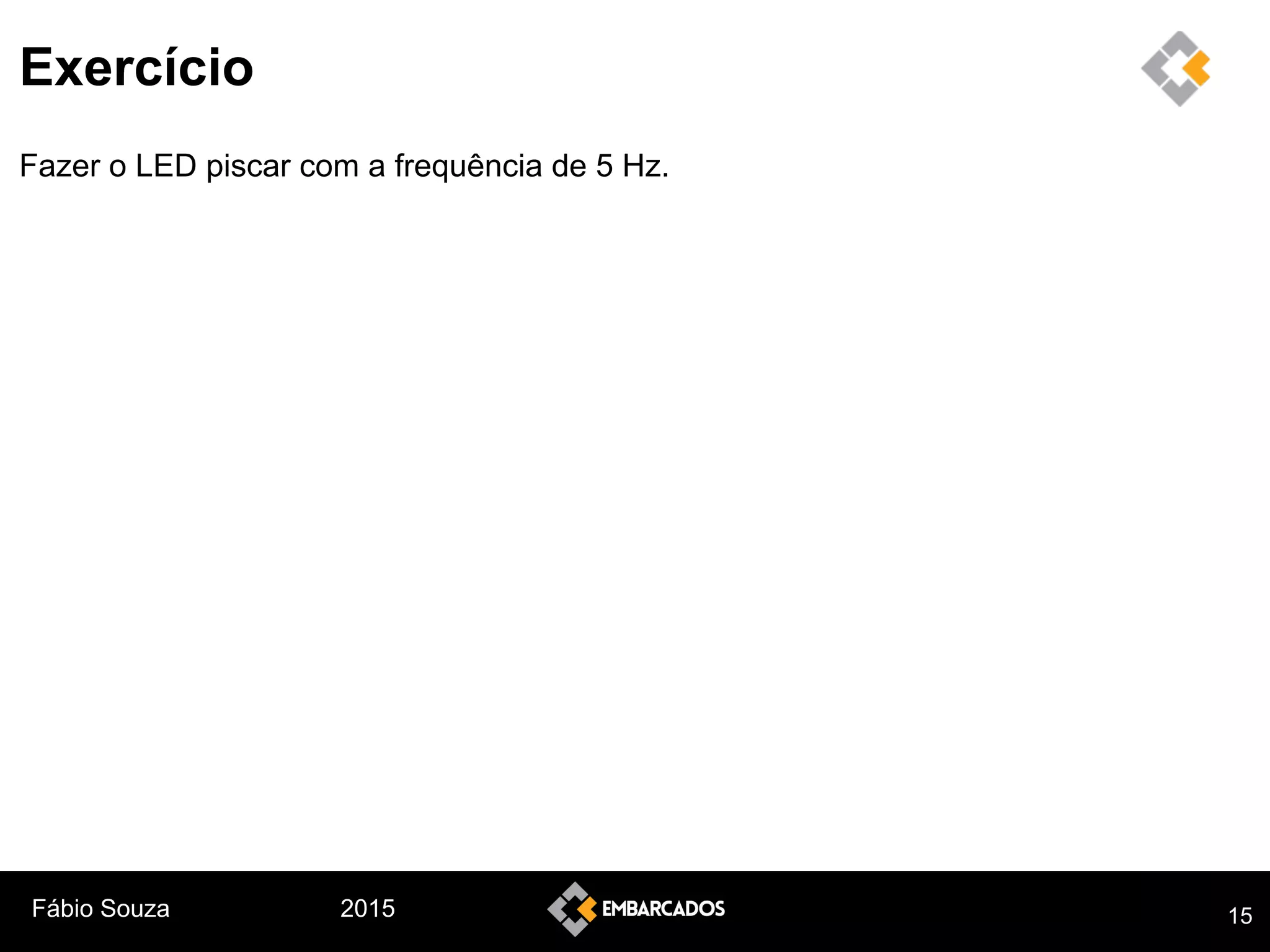

Exercício
Fazer o LED piscar com a frequência de 5 Hz.
15
Fábio Souza 2015

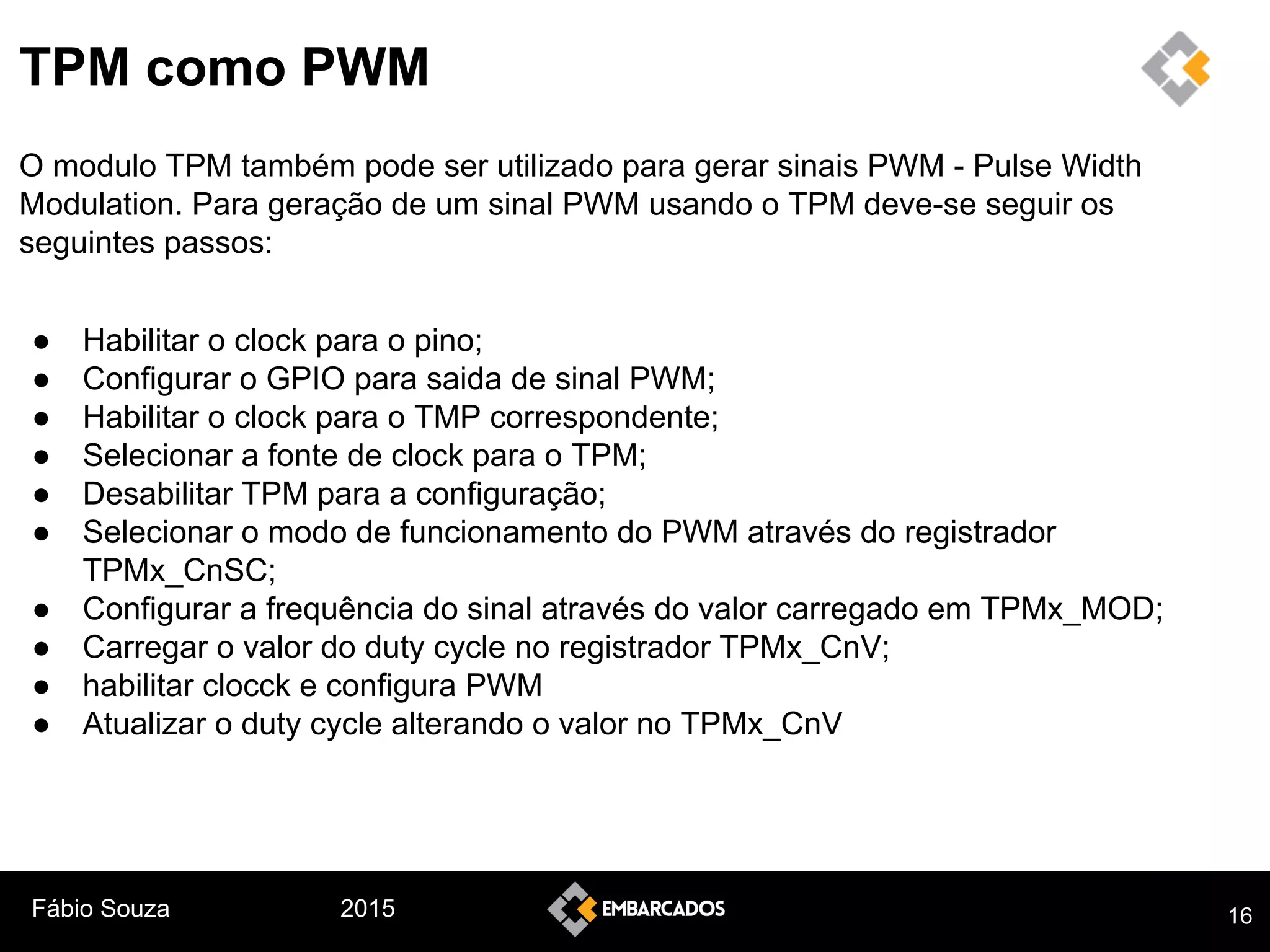

TPM como PWM
O modulo TPM também pode ser utilizado para gerar sinais PWM - Pulse Width
Modulation. Para geração de um sinal PWM usando o TPM deve-se seguir os
seguintes passos:
● Habilitar o clock para o pino;
● Configurar o GPIO para saida de sinal PWM;
● Habilitar o clock para o TMP correspondente;
● Selecionar a fonte de clock para o TPM;
● Desabilitar TPM para a configuração;
● Selecionar o modo de funcionamento do PWM através do registrador
TPMx_CnSC;
● Configurar a frequência do sinal através do valor carregado em TPMx_MOD;
● Carregar o valor do duty cycle no registrador TPMx_CnV;
● habilitar clocck e configura PWM
● Atualizar o duty cycle alterando o valor no TPMx_CnV
16
Fábio Souza 2015

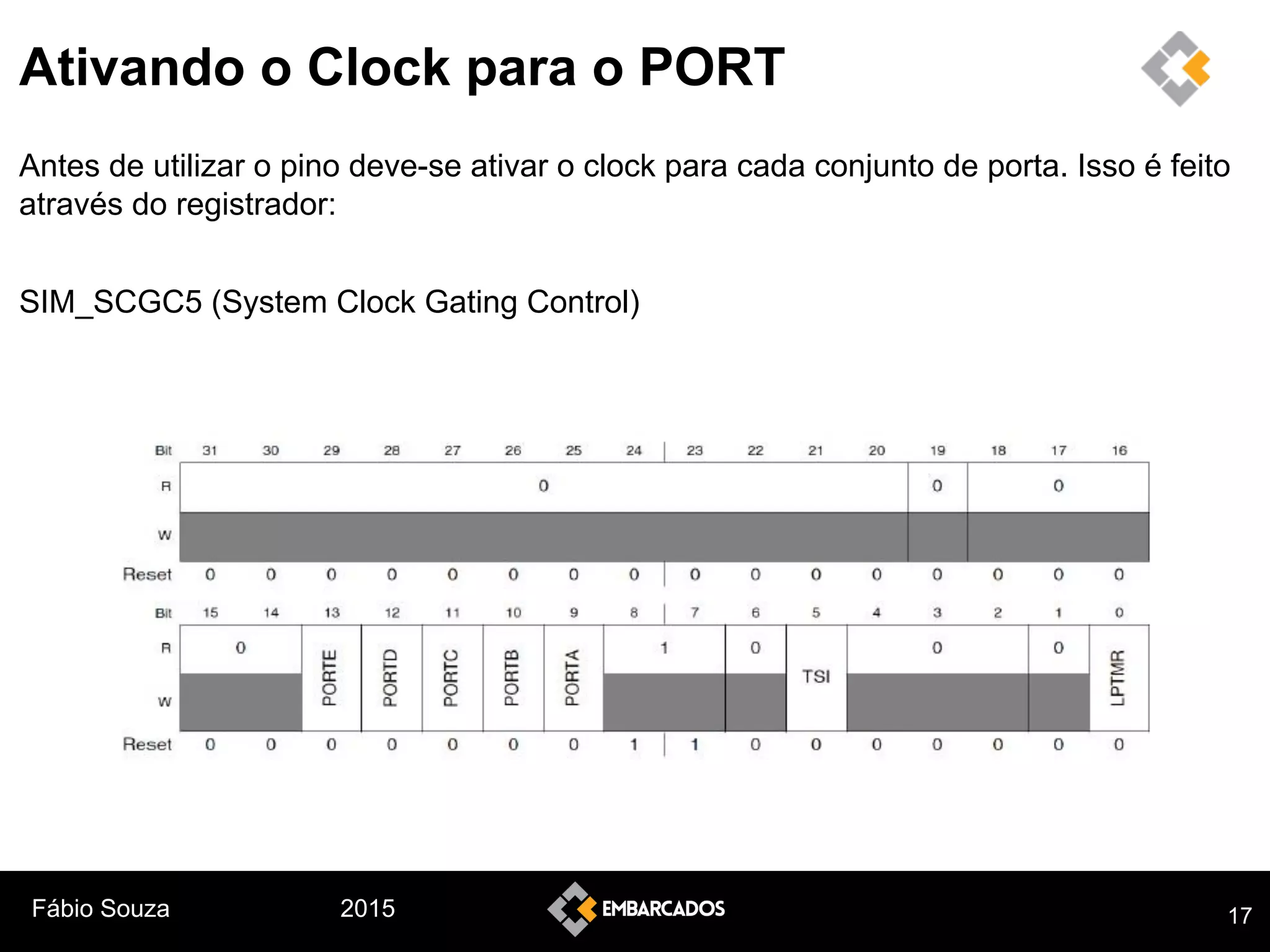

Ativando o Clock para o PORT
Antes de utilizar o pino deve-se ativar o clock para cada conjunto de porta. Isso é feito
através do registrador:
SIM_SCGC5 (System Clock Gating Control)
17
Fábio Souza 2015

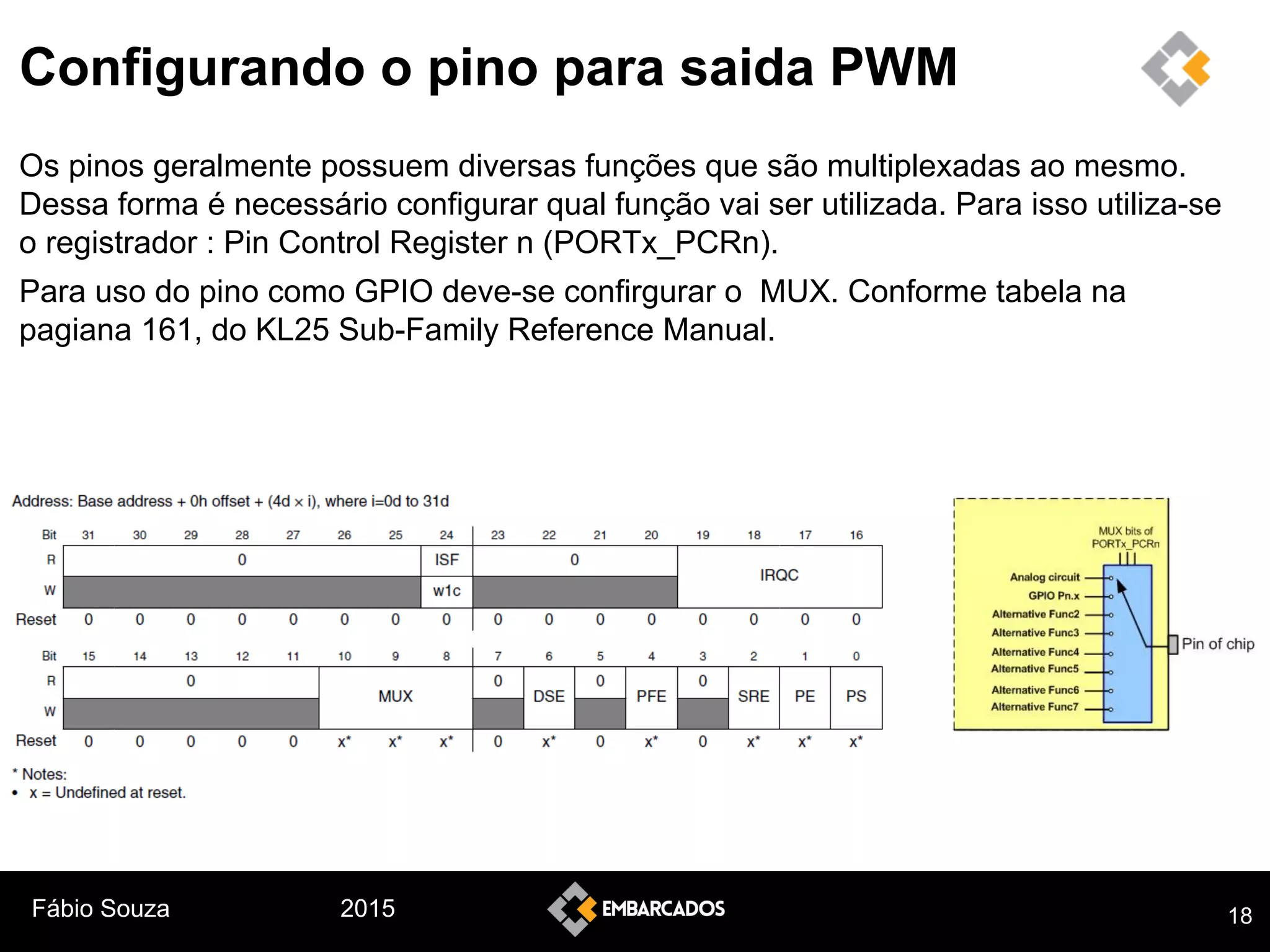

Configurando o pino para saida PWM
Os pinos geralmente possuem diversas funções que são multiplexadas ao mesmo.
Dessa forma é necessário configurar qual função vai ser utilizada. Para isso utiliza-se
o registrador : Pin Control Register n (PORTx_PCRn).
Para uso do pino como GPIO deve-se confirgurar o MUX. Conforme tabela na
pagiana 161, do KL25 Sub-Family Reference Manual.
18
Fábio Souza 2015

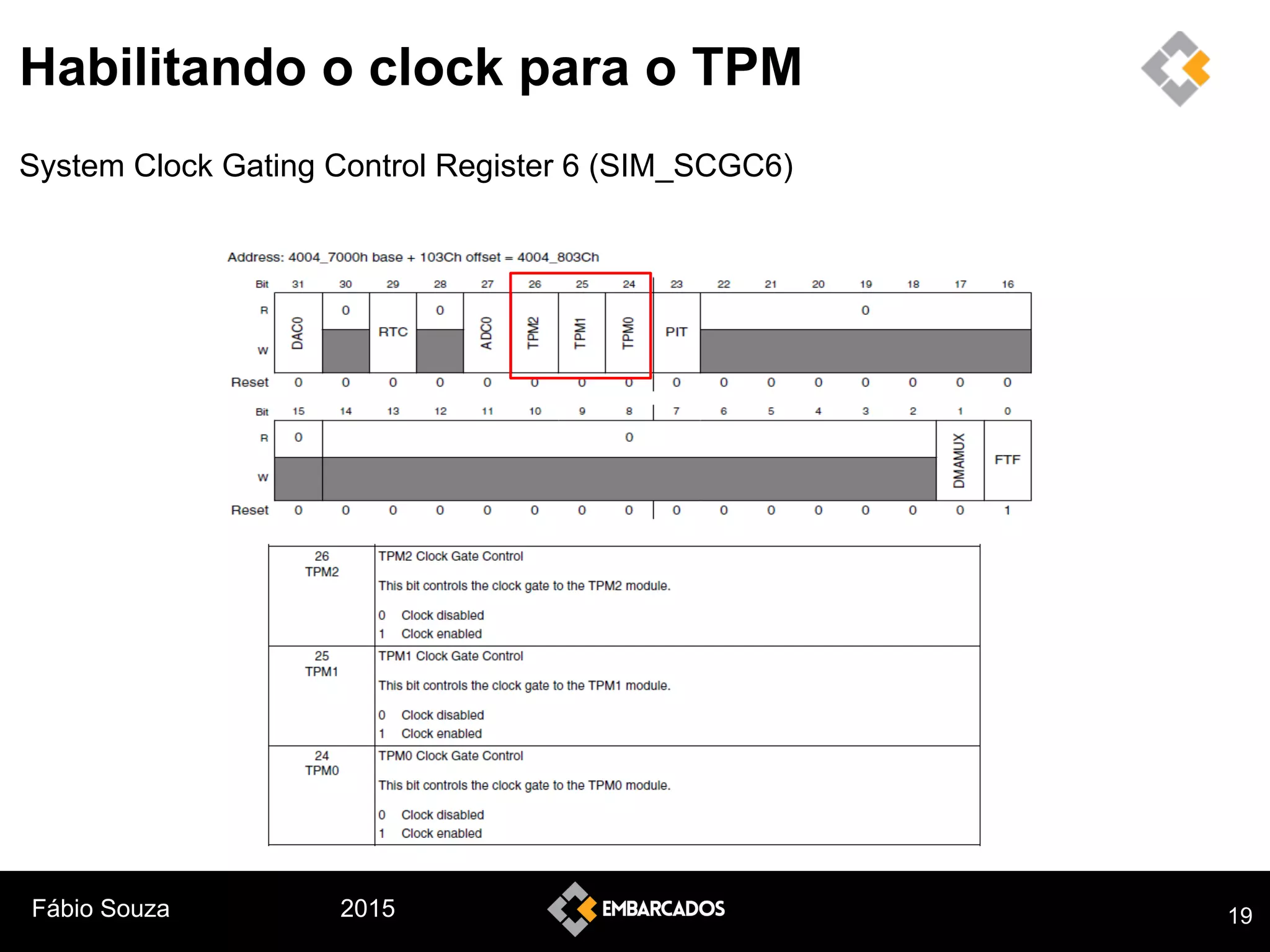

Habilitando o clock para o TPM
19
System Clock Gating Control Register 6 (SIM_SCGC6)
Fábio Souza 2015

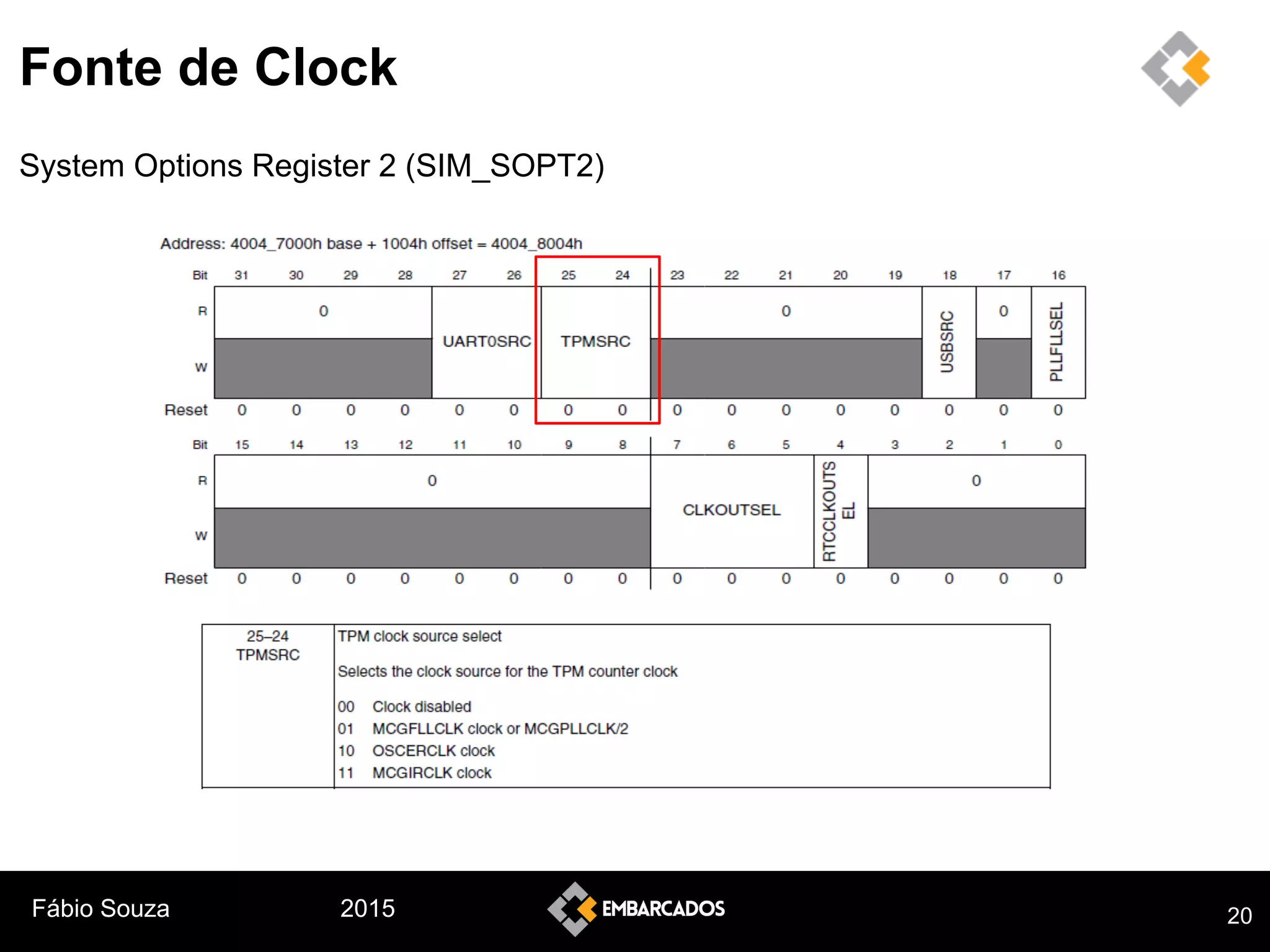

Fonte de Clock
20
System Options Register 2 (SIM_SOPT2)
Fábio Souza 2015

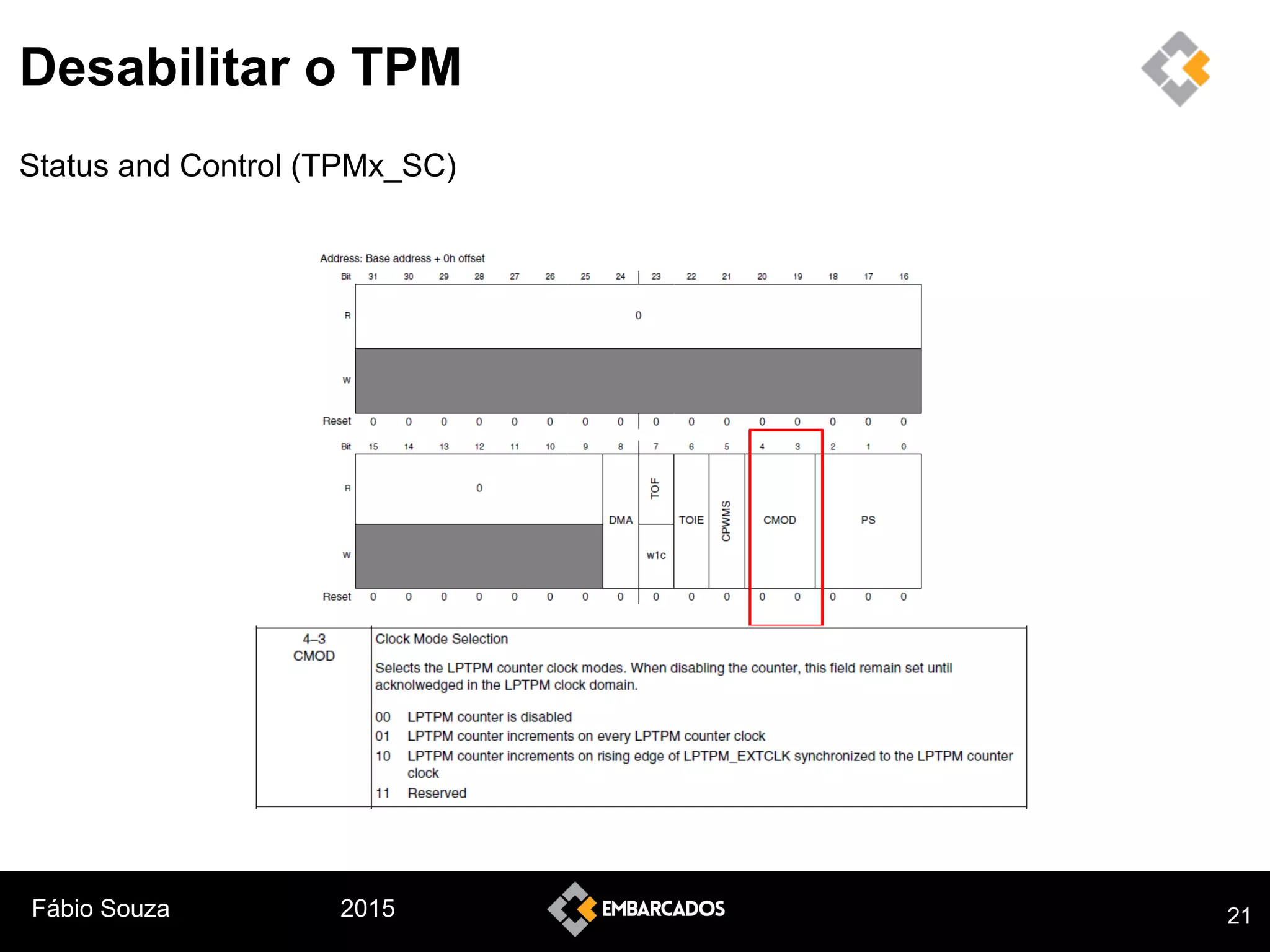

Desabilitar o TPM
21
Status and Control (TPMx_SC)
Fábio Souza 2015

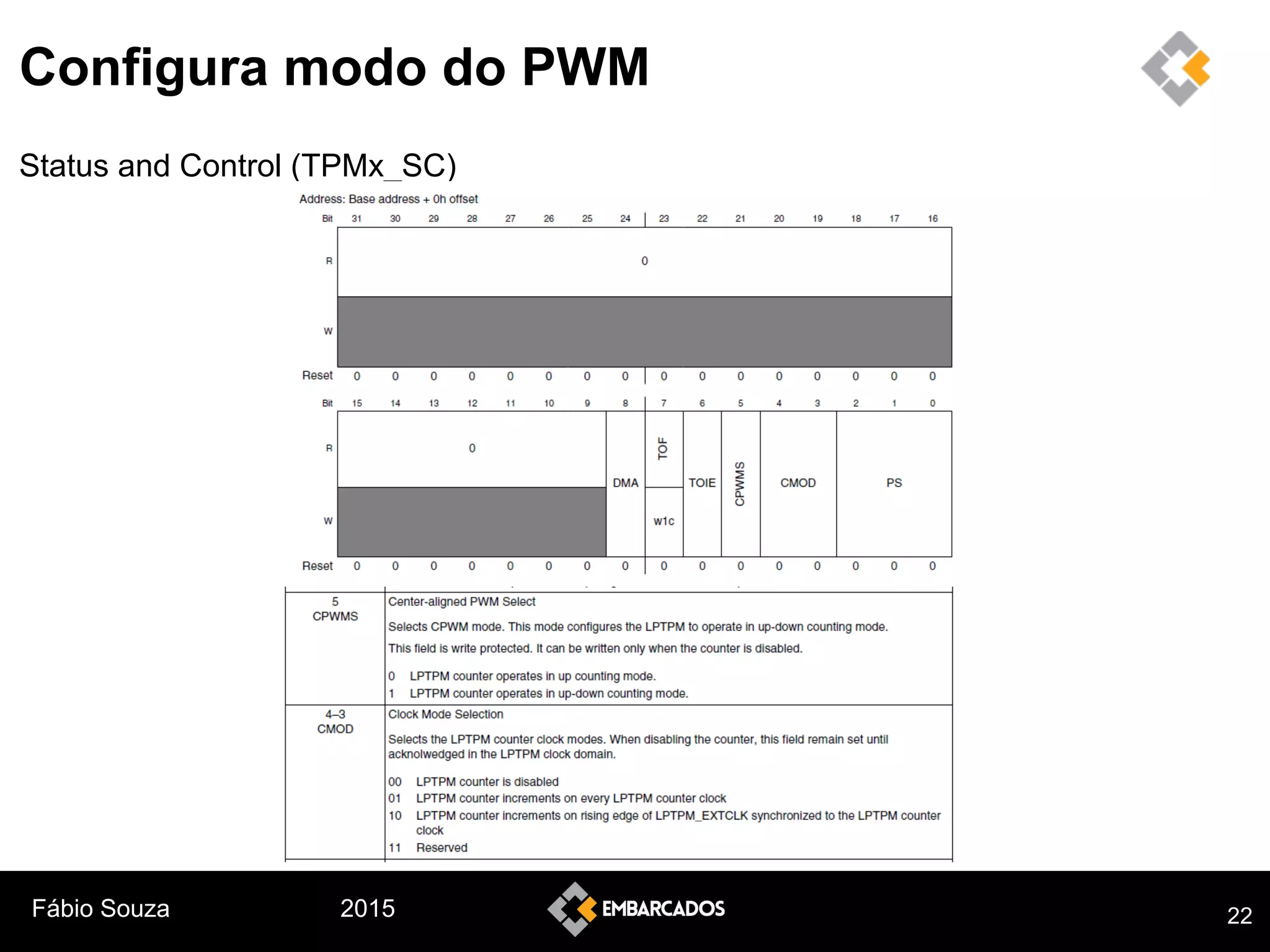

Configura modo do PWM
Status and Control (TPMx_SC)
22
Fábio Souza 2015

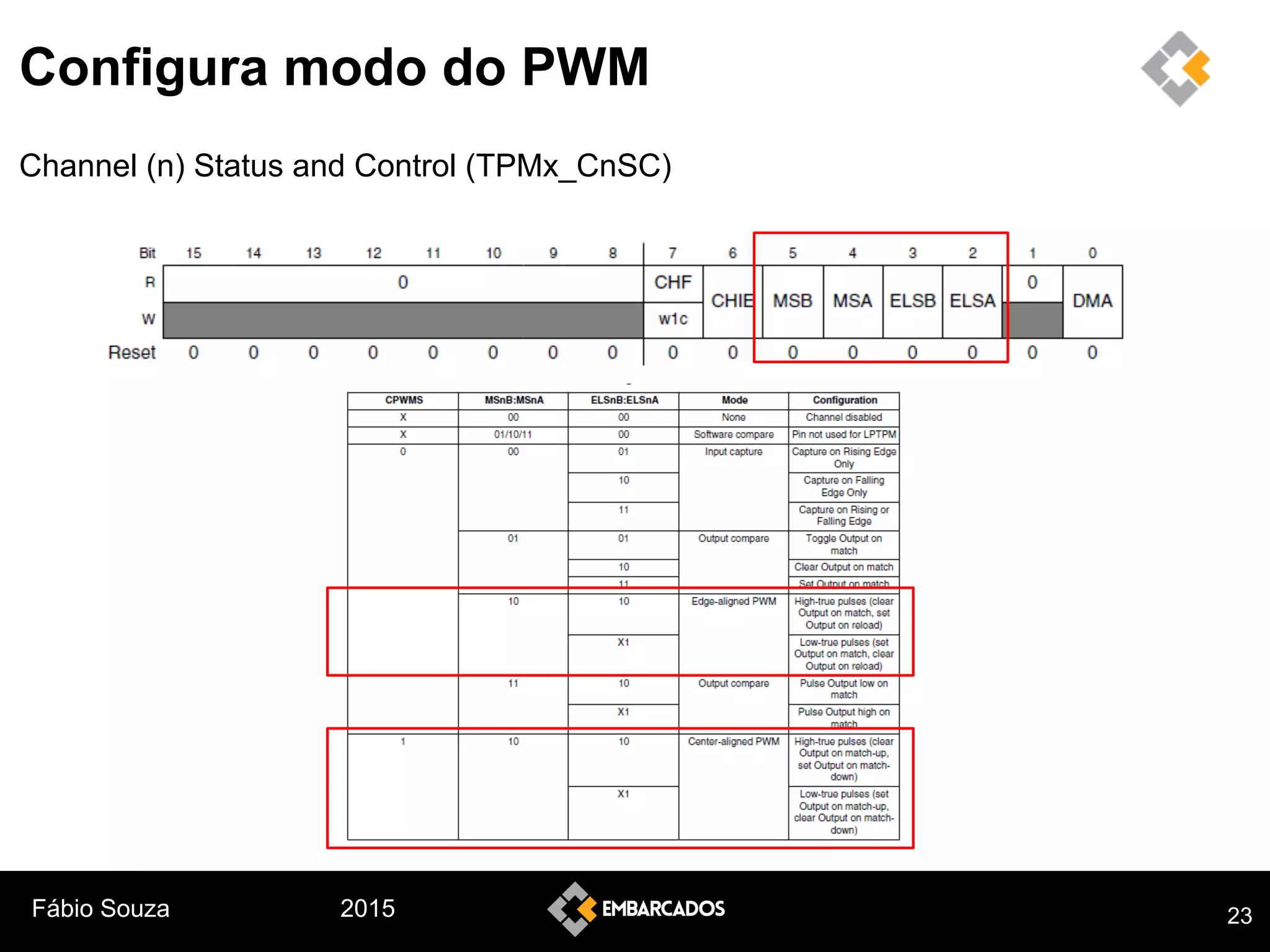

Configura modo do PWM
Channel (n) Status and Control (TPMx_CnSC)
23
Fábio Souza 2015

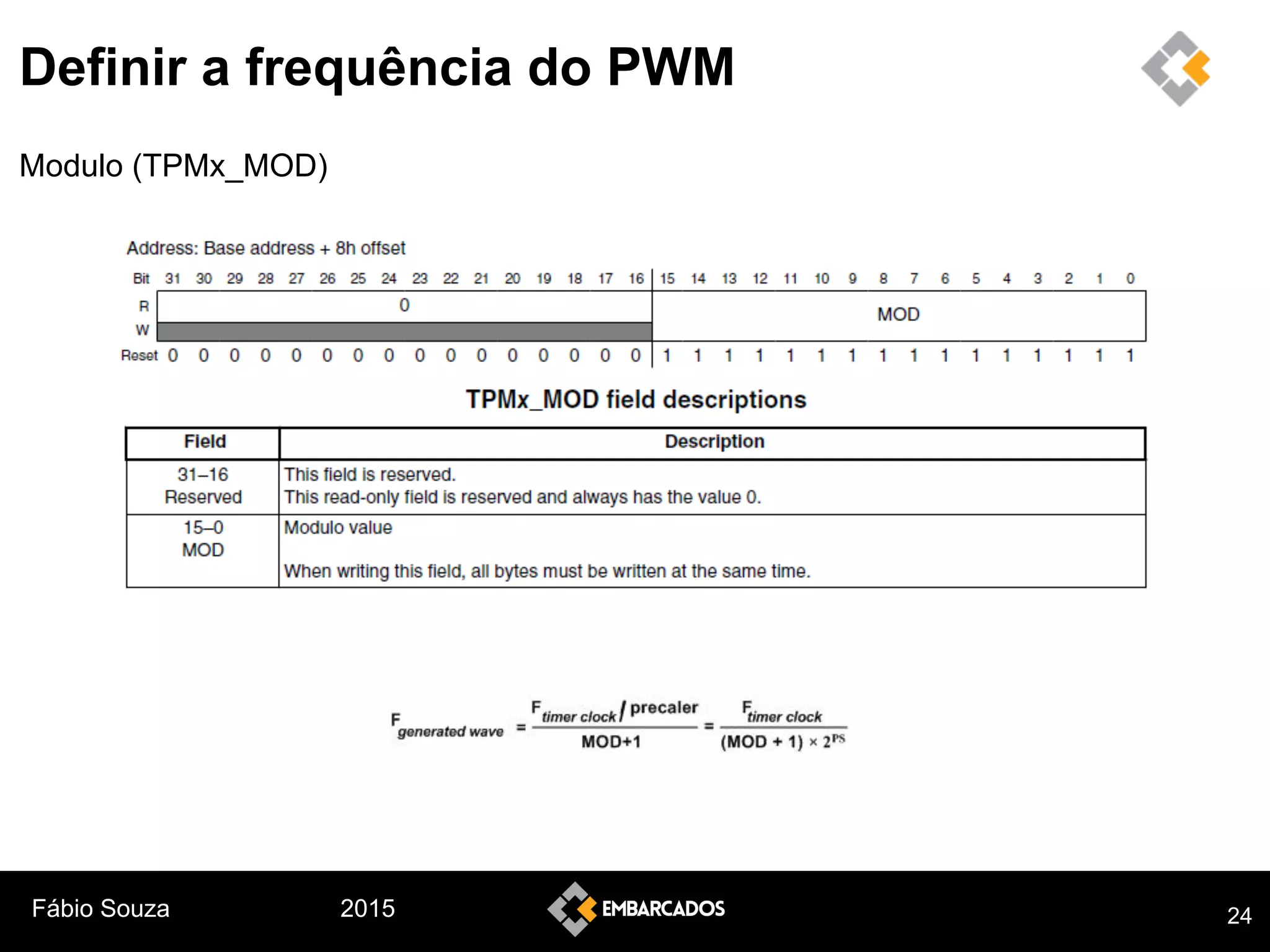

Definir a frequência do PWM
Modulo (TPMx_MOD)
24
Fábio Souza 2015
Duty Cycle
Channel (n) Value (TPMx_CnV)
25
Fábio Souza 2015

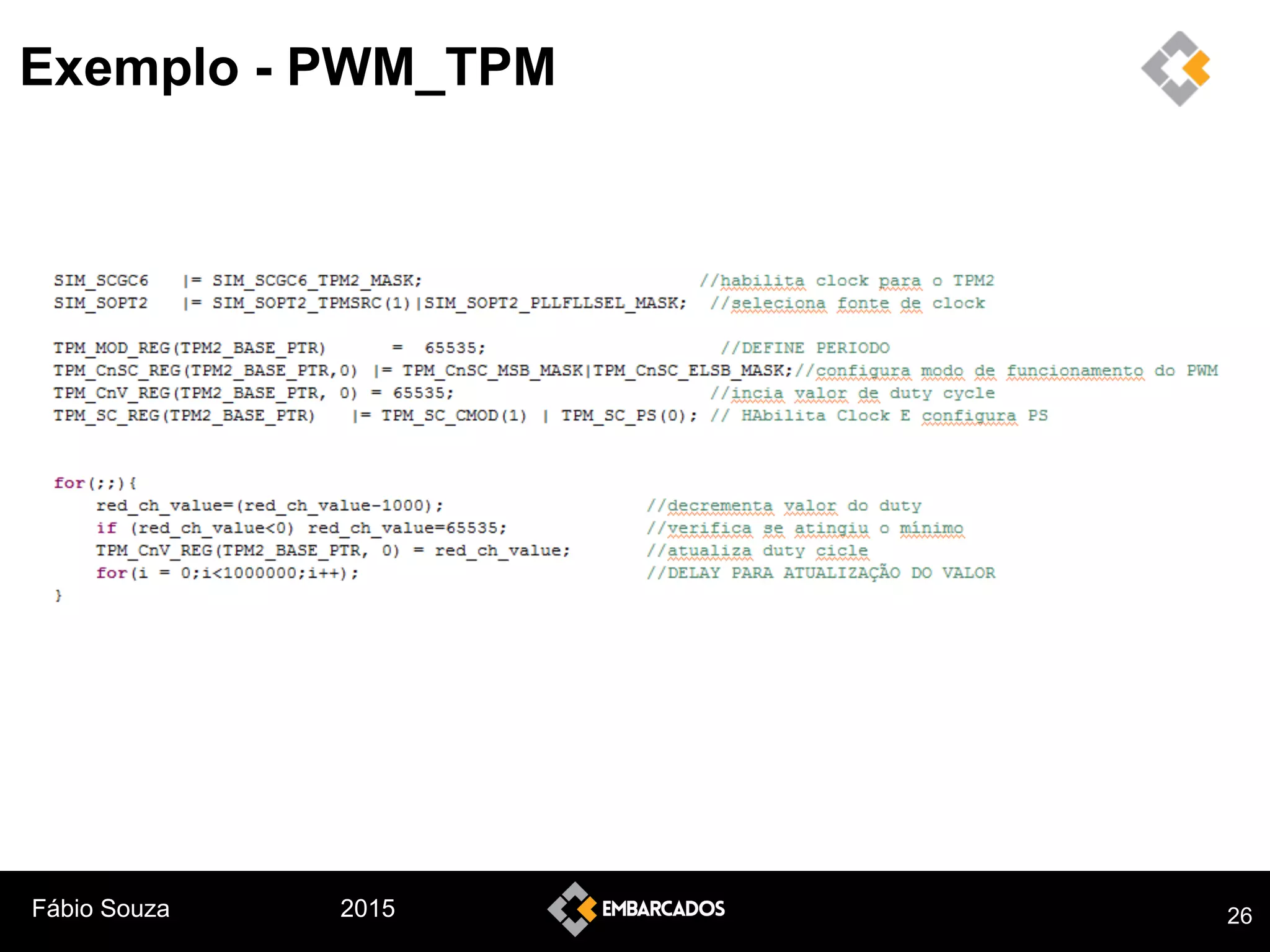

Exemplo - PWM_TPM
26
Fábio Souza 2015

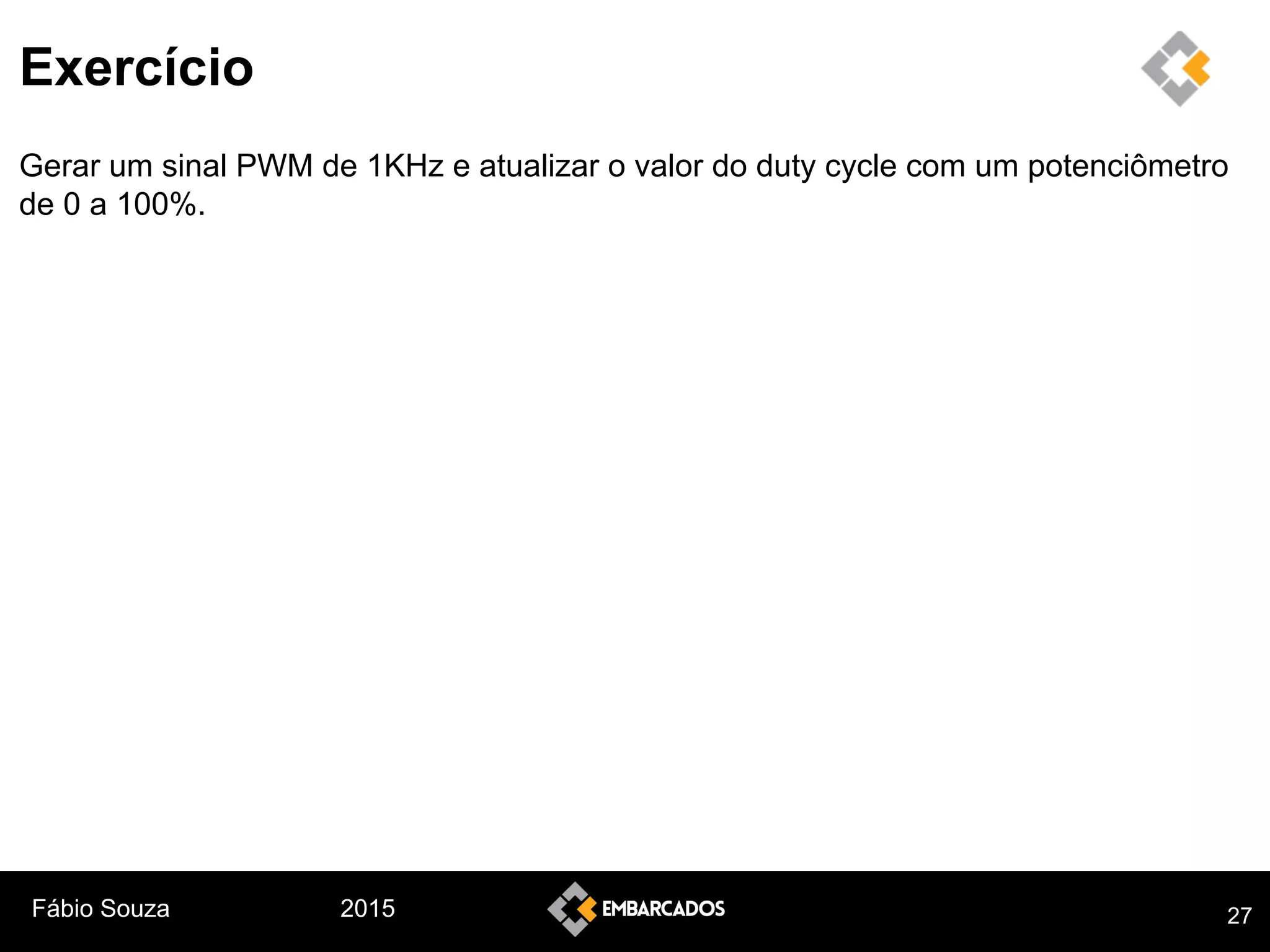

Exercício
Gerar um sinal PWM de 1KHz e atualizar o valor do duty cycle com um potenciômetro
de 0 a 100%.
27
Fábio Souza 2015
Exemplo - PWM_LIB
Verificar o uso de funções para configuração do PWM.
Refazer exercício anterior usando a biblioteca.
