Embarcados - Ao arduino e além
O documento apresenta uma palestra de Fábio Souza sobre o uso de Arduino e mecatrônica, abordando a evolução das placas Arduino, suas especificações e aplicações. Descreve a história e as melhorias das diferentes versões do Arduino, além de outras tecnologias embarcadas disponíveis. O palestrante também oferece dicas sobre aprendizado em eletrônica e programação, enfatizando a versatilidade do Arduino em projetos interativos.
Mais conteúdo relacionado
Semelhante a Embarcados - Ao arduino e além
Embarcados - Ao arduino e além
- 1. Embarcados Ao Arduino eAlém 6ª Exposição de Mecatrônica - UNIFRAN Fábio Souza
- 2. Sobre o palestrante Técnico emEletroeletrônica - SENAI Engenheiro Eletricista - FACENS Professor Experiência em projetos eletrônicos Hardware e firmware Administrador do site Embarcados “O maior site de sistemas eletrônicos do Brasil”
- 3.
- 4. Agenda Arduino Como usar oArduino Outras possibilidades O que estudar
- 5. Um pouco antesdo Arduino BASIC STAMP
- 6.
- 7.

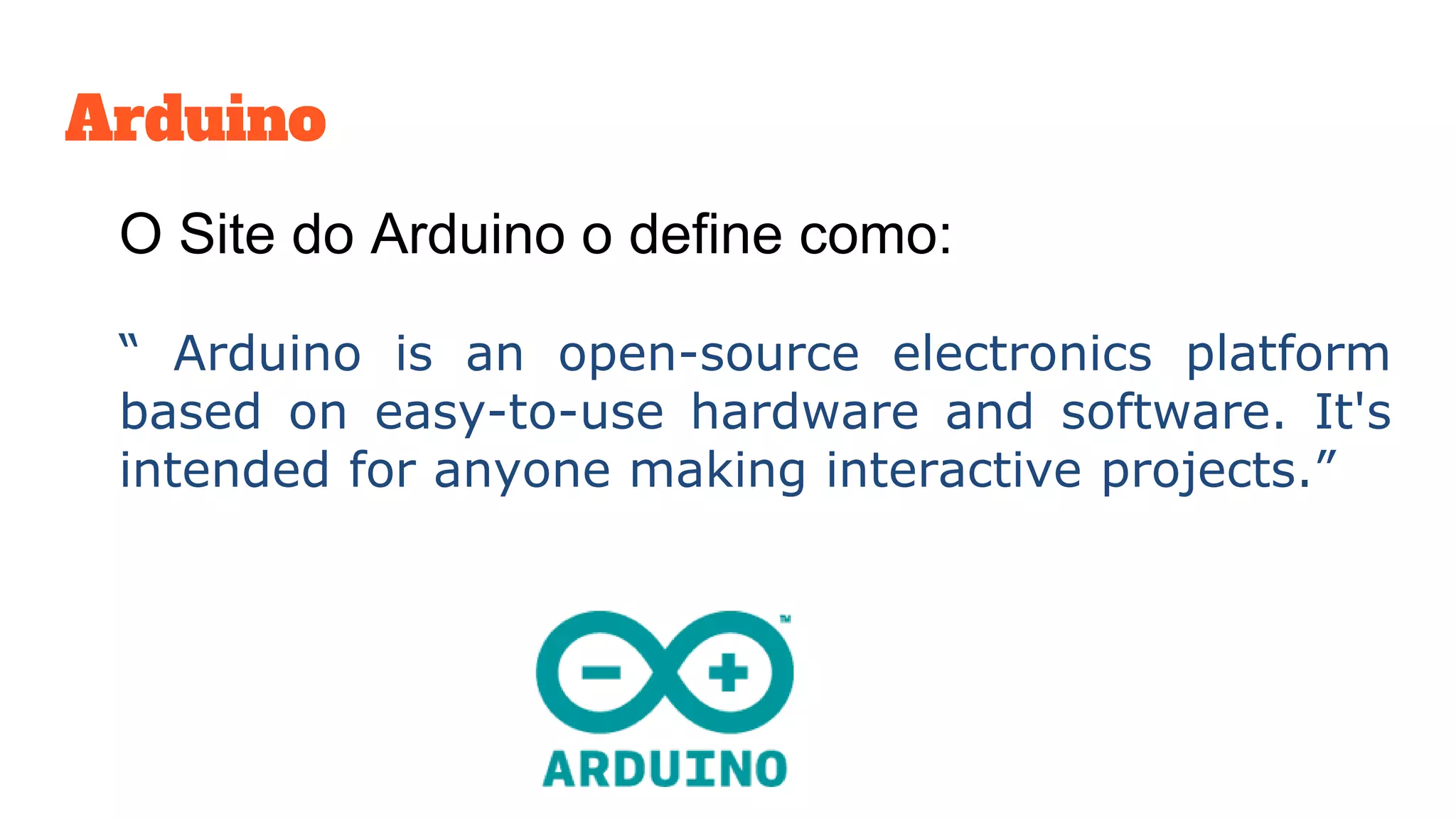

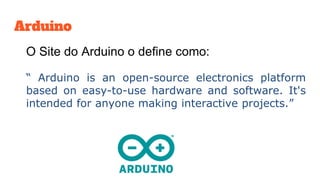

- 8. Arduino O Site doArduino o define como: “ Arduino is an open-source electronics platform based on easy-to-use hardware and software. It's intended for anyone making interactive projects.”
- 9. Arduino Um pouco daHistória

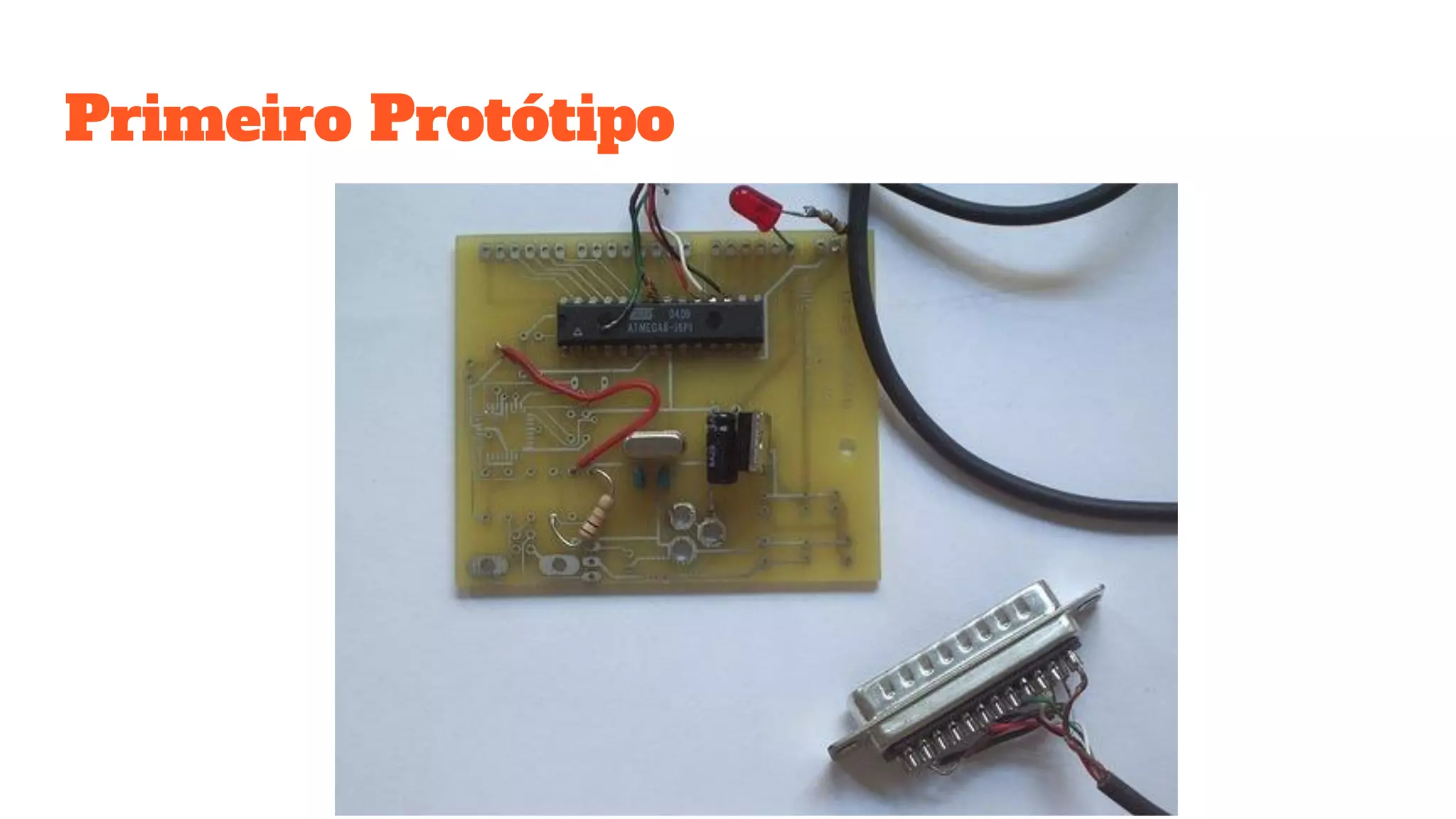

- 10.

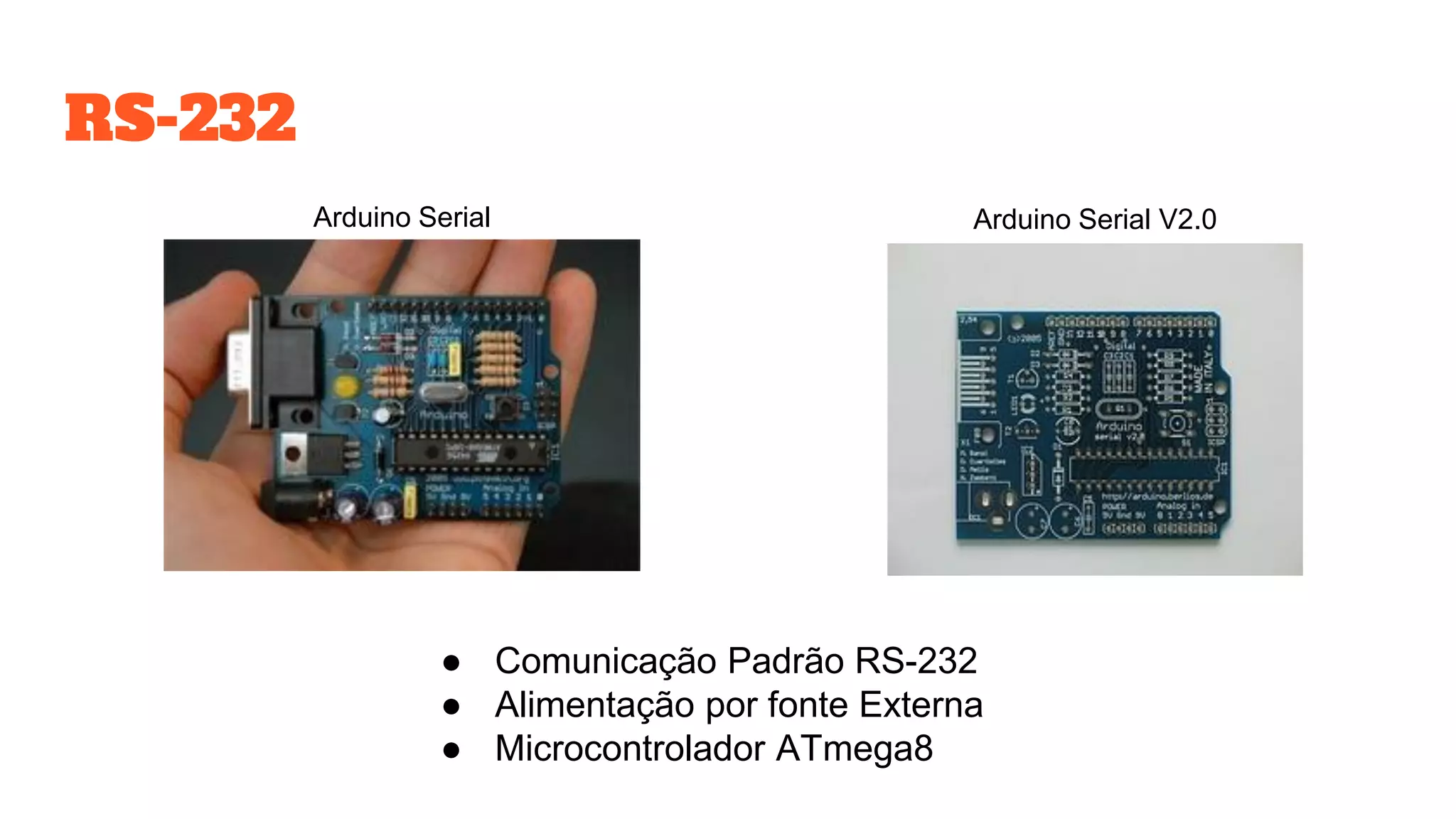

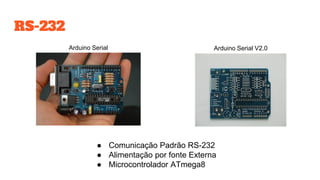

- 11. RS-232 Arduino Serial V2.0ArduinoSerial ● Comunicação Padrão RS-232 ● Alimentação por fonte Externa ● Microcontrolador ATmega8

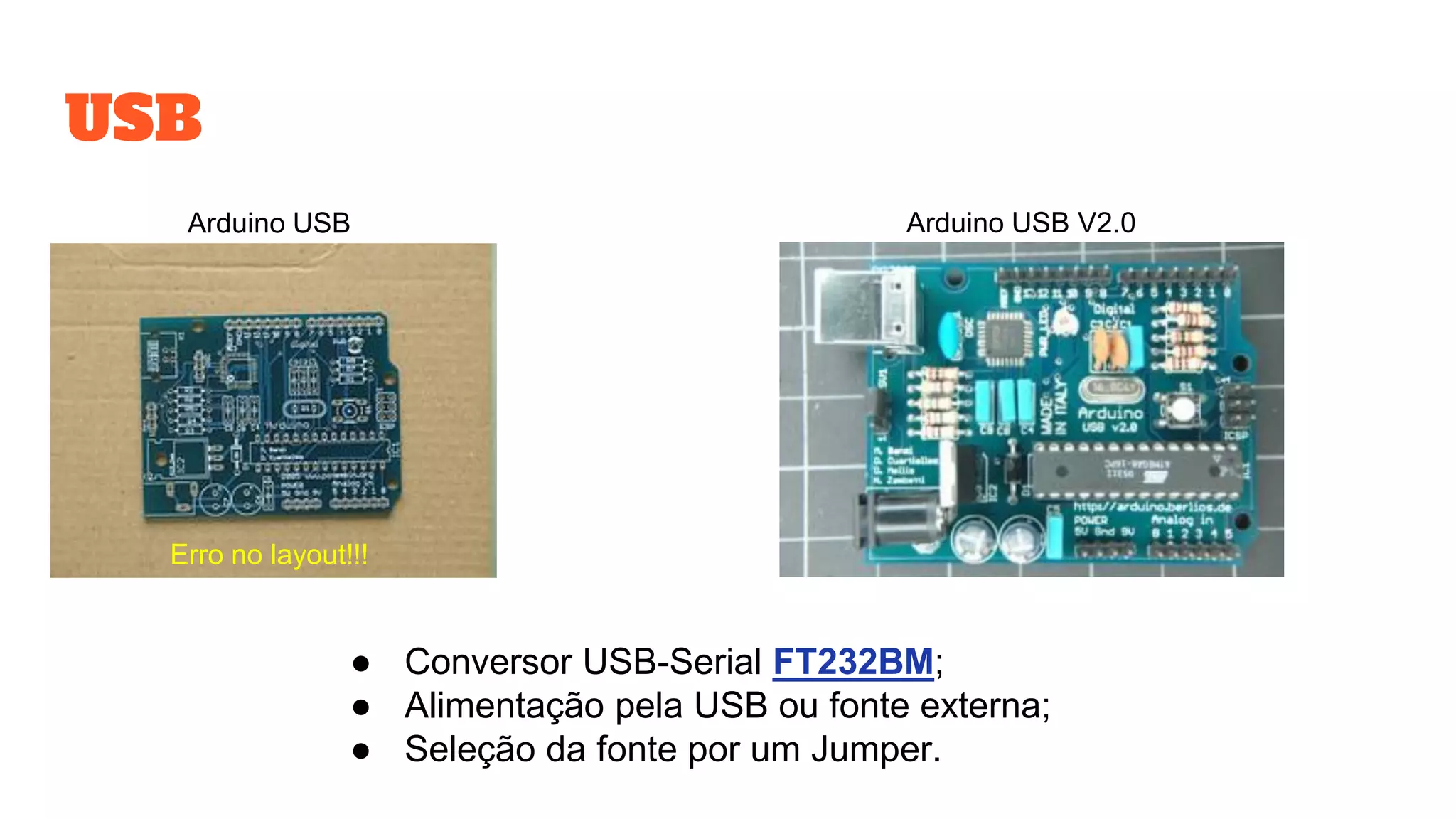

- 12. USB Erro no layout!!! ArduinoUSB V2.0Arduino USB ● Conversor USB-Serial FT232BM; ● Alimentação pela USB ou fonte externa; ● Seleção da fonte por um Jumper.

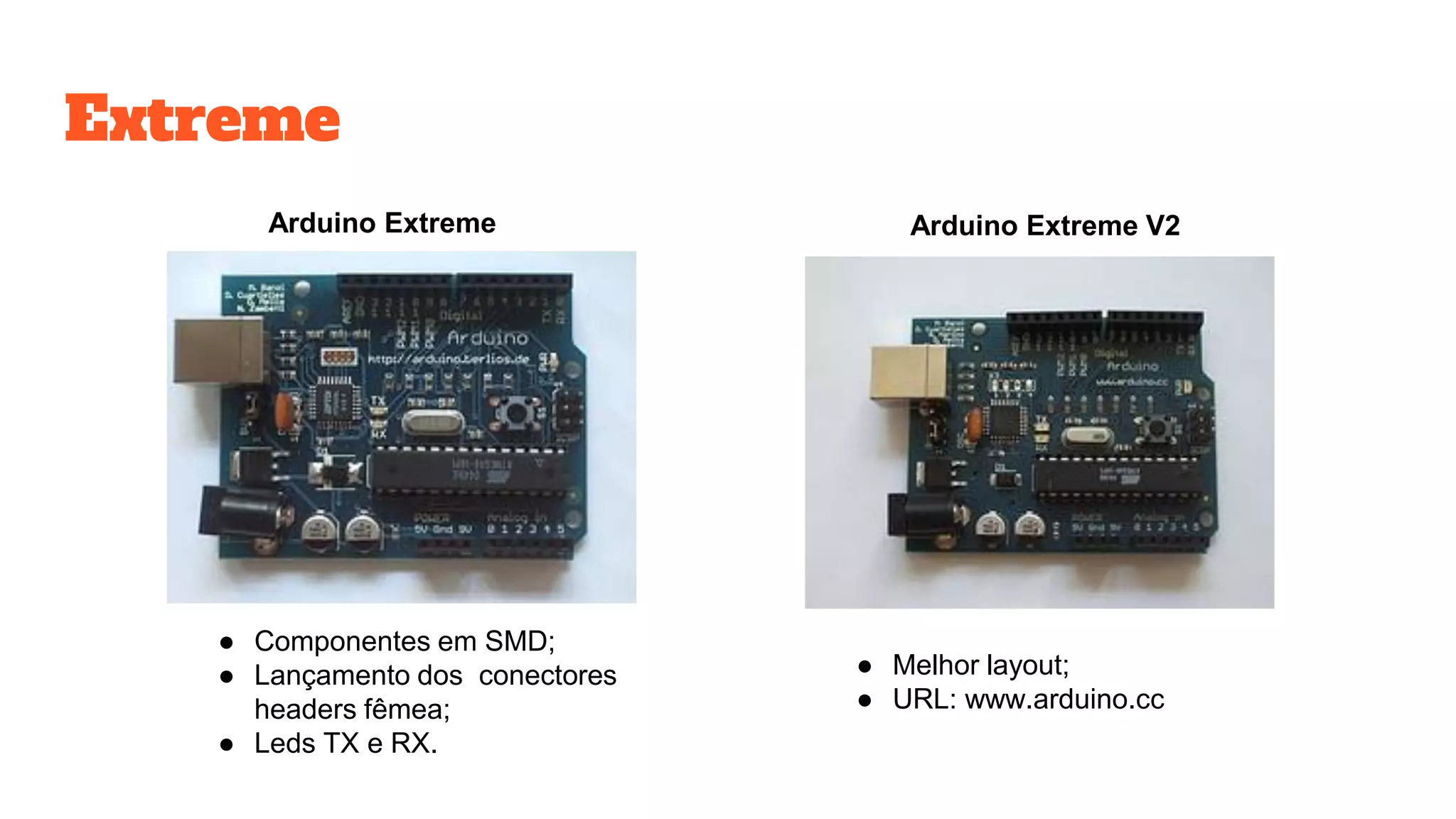

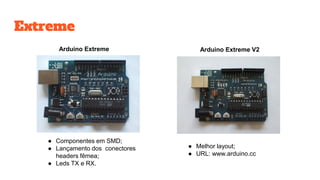

- 13. Extreme Arduino Extreme ArduinoExtreme V2 ● Componentes em SMD; ● Lançamento dos conectores headers fêmea; ● Leds TX e RX. ● Melhor layout; ● URL: www.arduino.cc

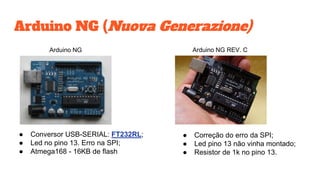

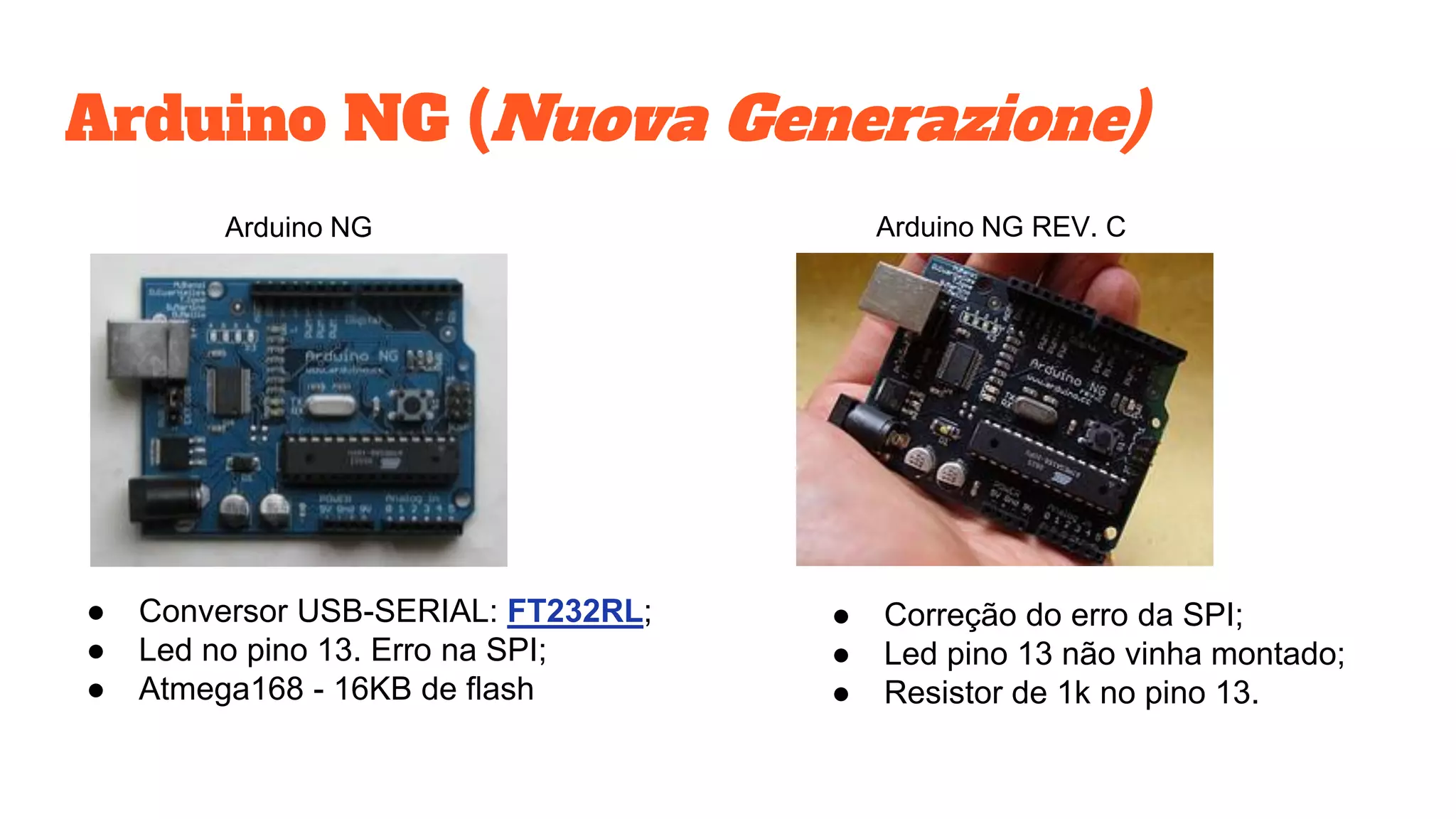

- 14. Arduino NG (NuovaGenerazione) ● Conversor USB-SERIAL: FT232RL; ● Led no pino 13. Erro na SPI; ● Atmega168 - 16KB de flash Arduino NG Arduino NG REV. C ● Correção do erro da SPI; ● Led pino 13 não vinha montado; ● Resistor de 1k no pino 13.

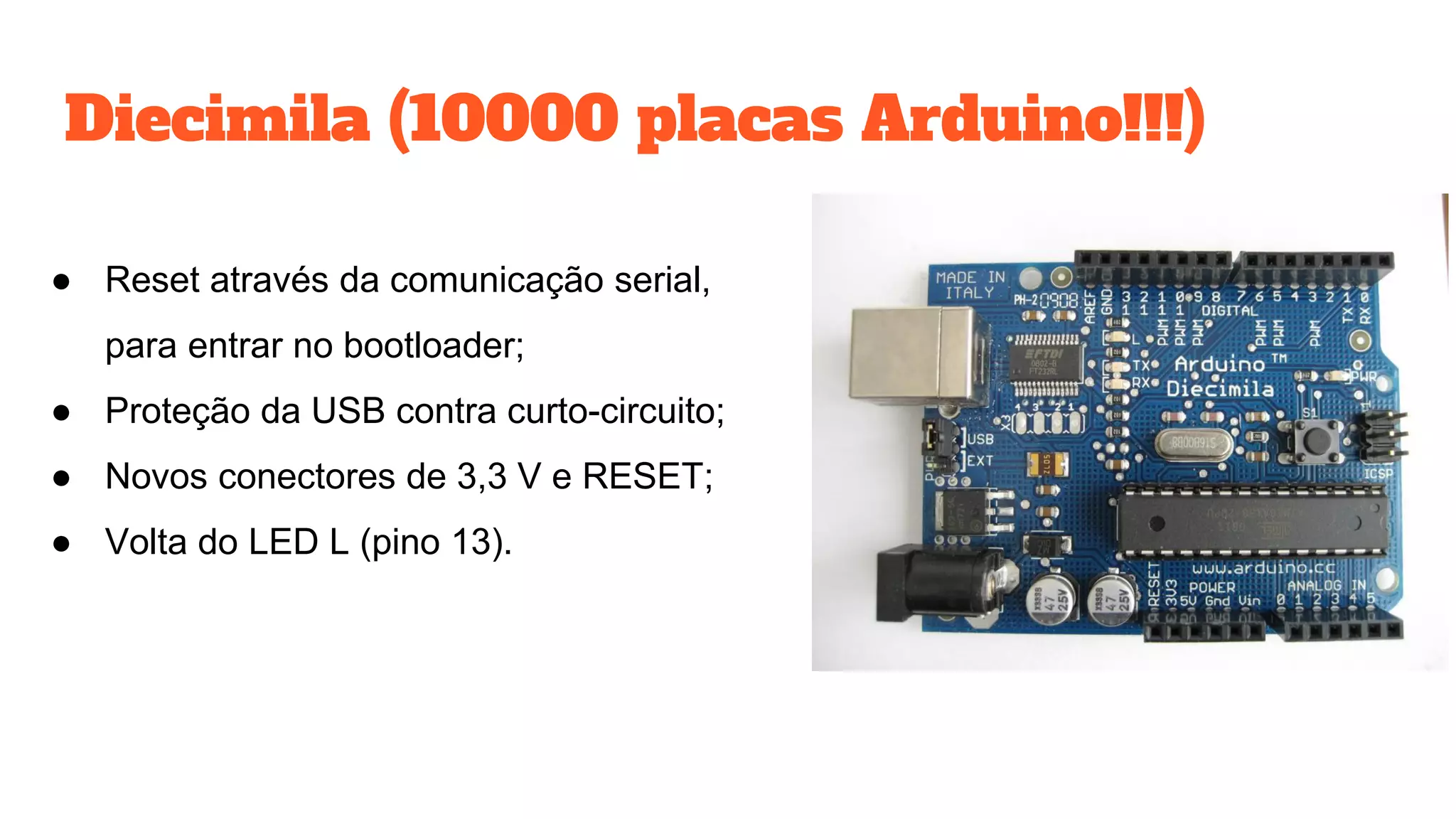

- 15. Diecimila (10000 placasArduino!!!) ● Reset através da comunicação serial, para entrar no bootloader; ● Proteção da USB contra curto-circuito; ● Novos conectores de 3,3 V e RESET; ● Volta do LED L (pino 13).

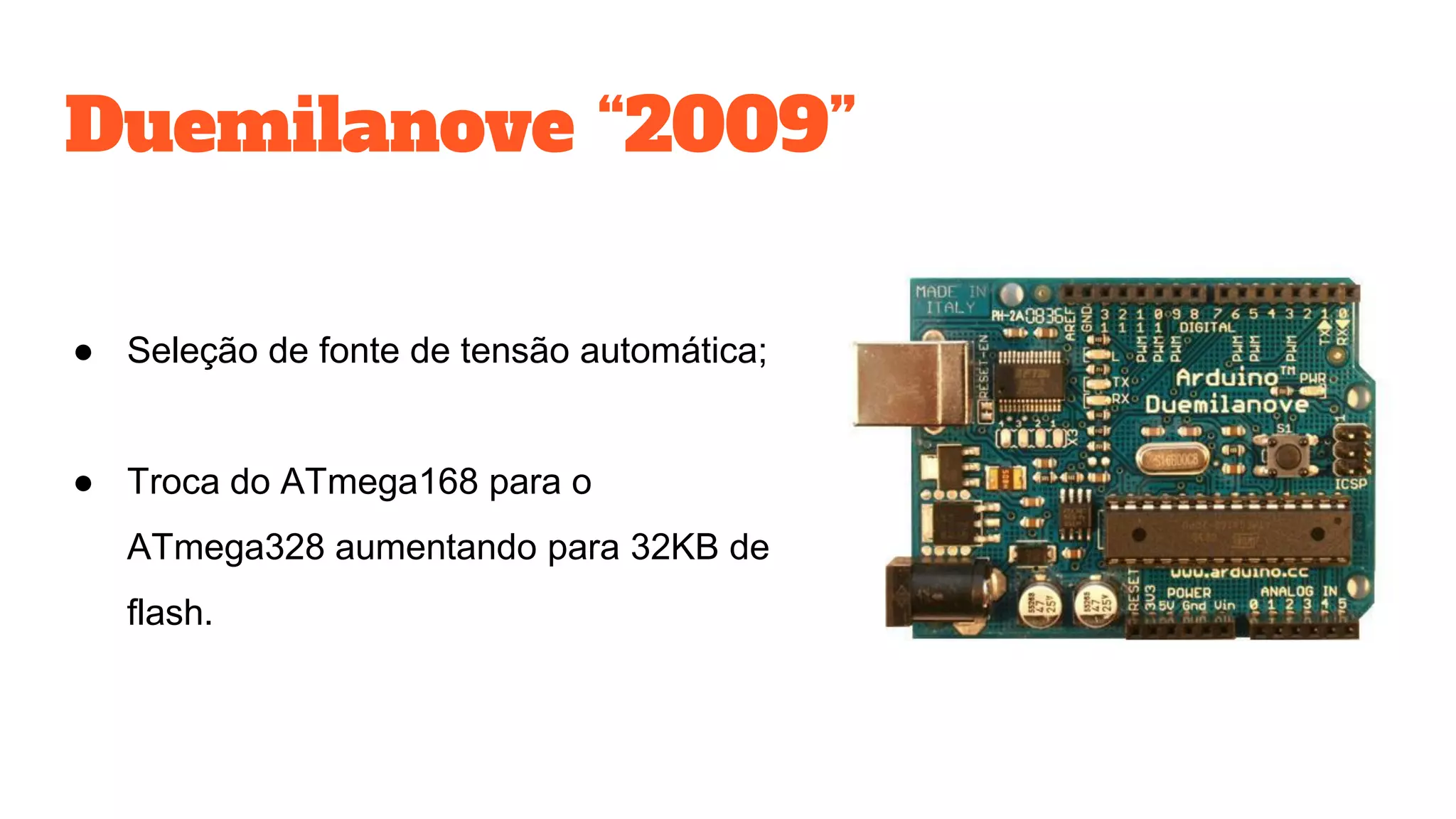

- 16. Duemilanove “2009” ● Seleçãode fonte de tensão automática; ● Troca do ATmega168 para o ATmega328 aumentando para 32KB de flash.

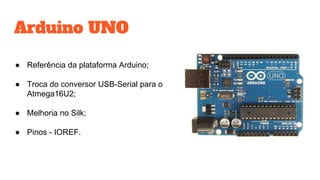

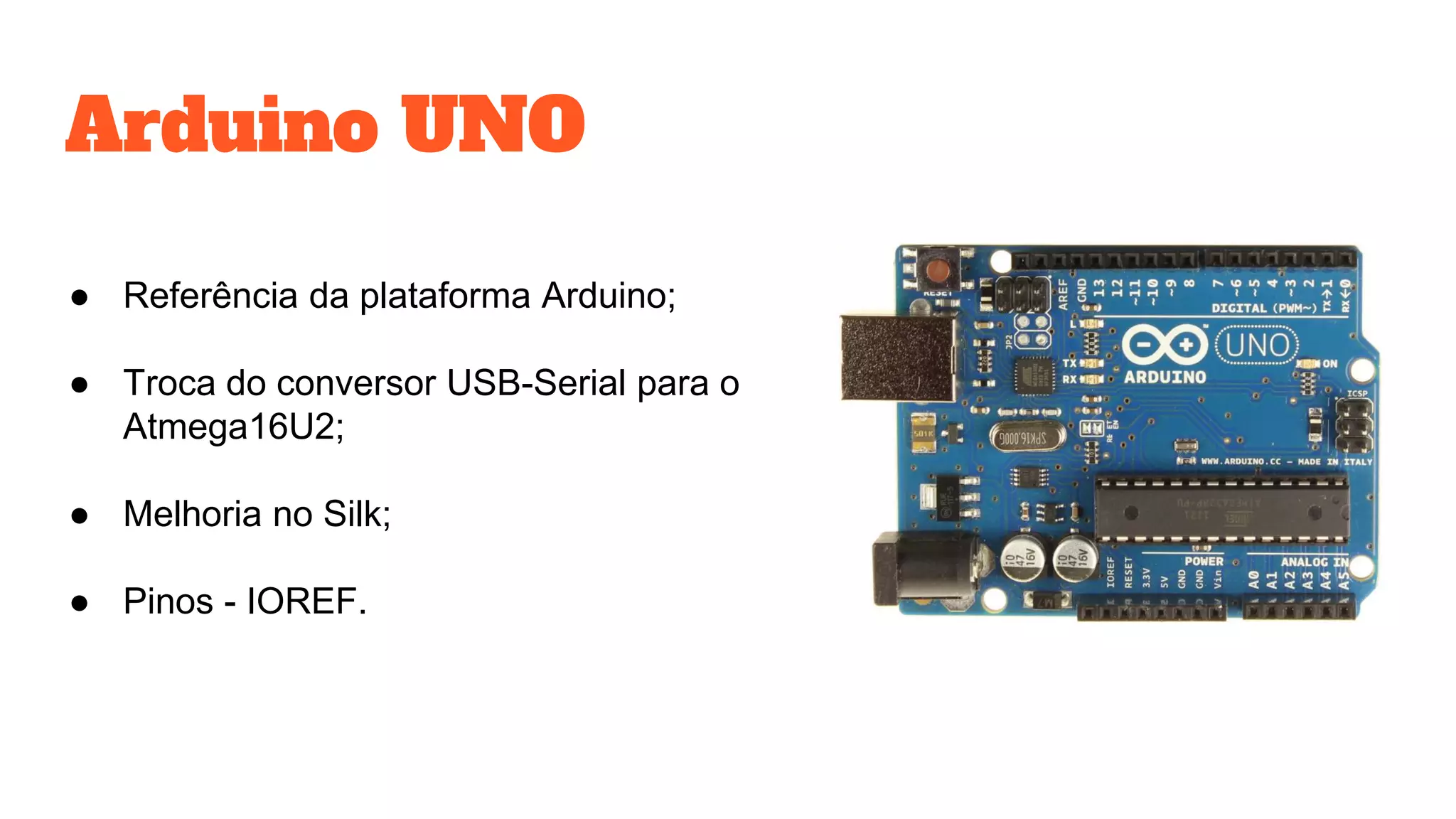

- 17. Arduino UNO ● Referênciada plataforma Arduino; ● Troca do conversor USB-Serial para o Atmega16U2; ● Melhoria no Silk; ● Pinos - IOREF.
- 18.

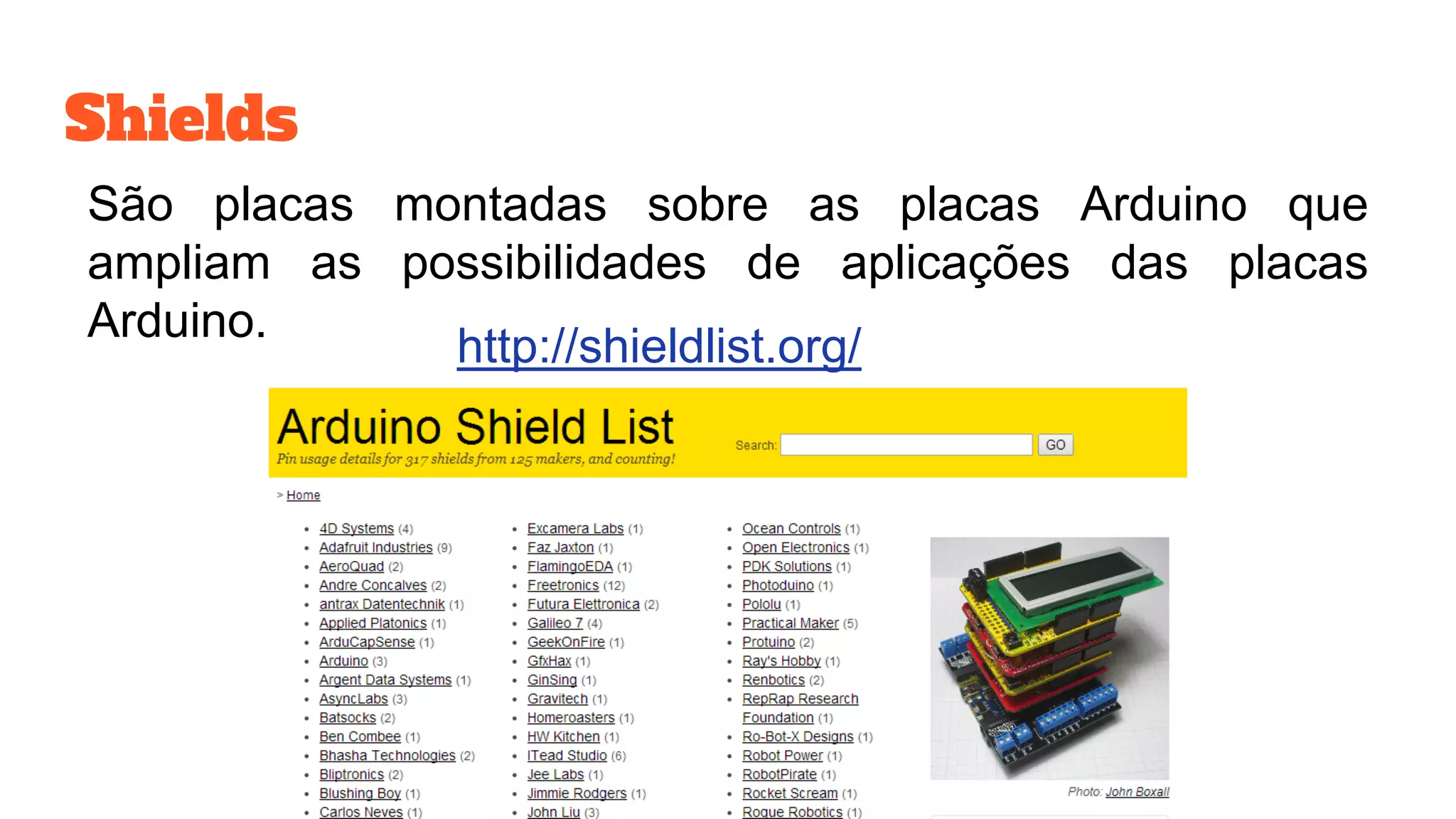

- 19. Shields São placas montadassobre as placas Arduino que ampliam as possibilidades de aplicações das placas Arduino. http://shieldlist.org/

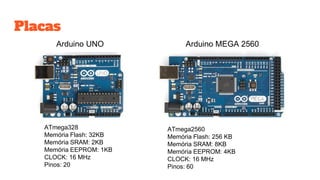

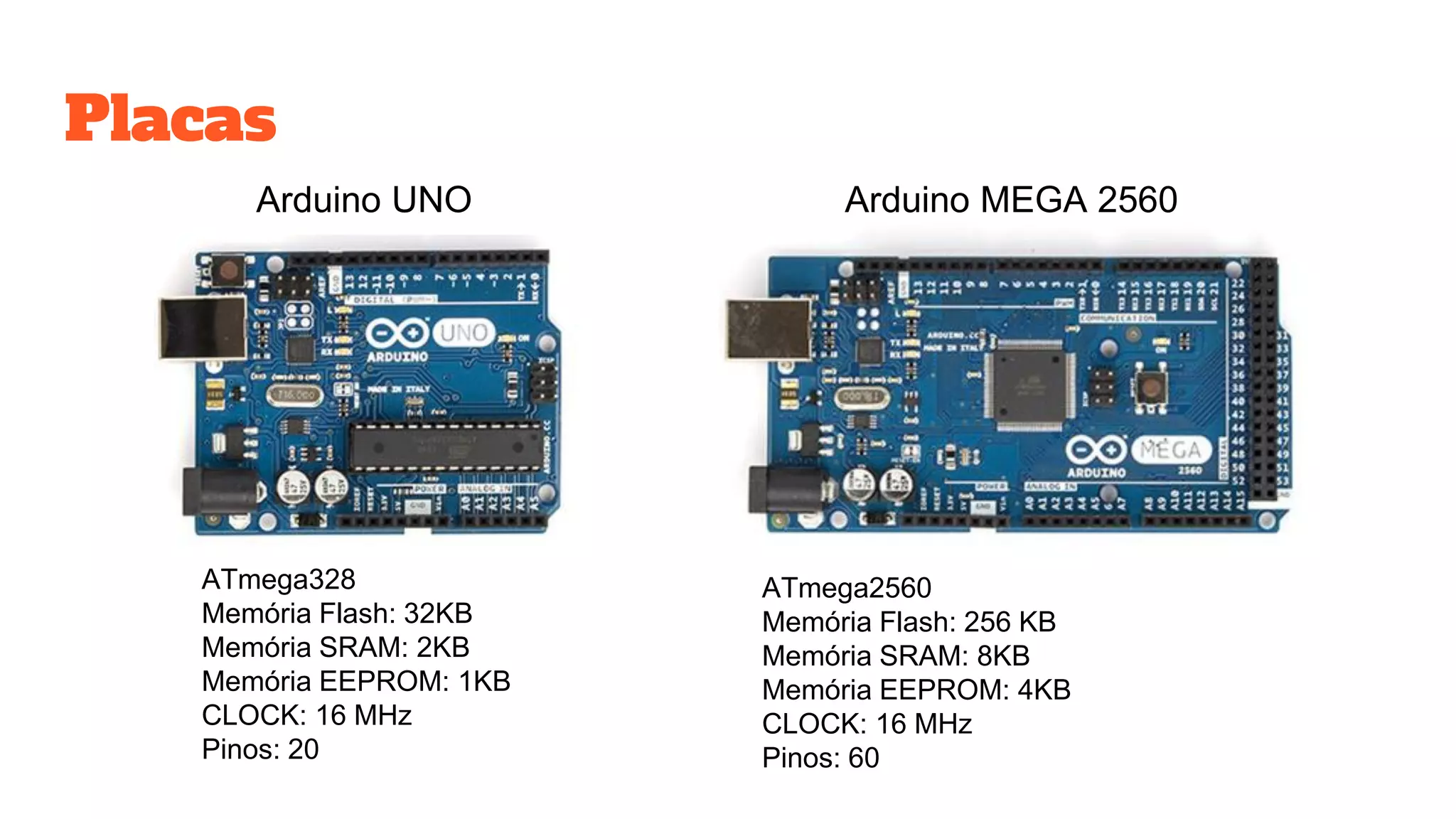

- 20. Placas Arduino UNO ATmega328 Memória Flash:32KB Memória SRAM: 2KB Memória EEPROM: 1KB CLOCK: 16 MHz Pinos: 20 Arduino MEGA 2560 ATmega2560 Memória Flash: 256 KB Memória SRAM: 8KB Memória EEPROM: 4KB CLOCK: 16 MHz Pinos: 60

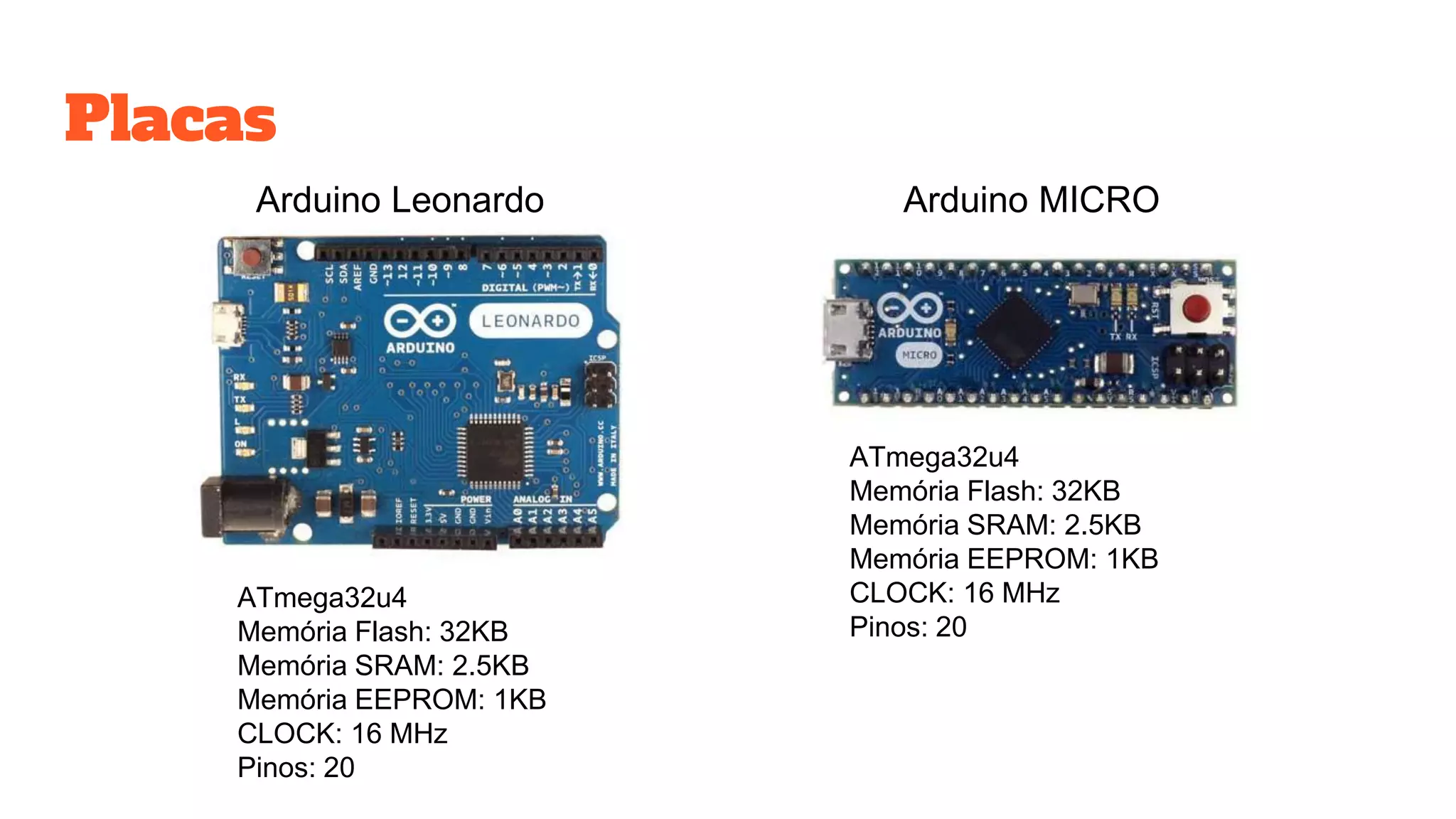

- 21. Placas Arduino Leonardo ATmega32u4 Memória Flash:32KB Memória SRAM: 2.5KB Memória EEPROM: 1KB CLOCK: 16 MHz Pinos: 20 Arduino MICRO ATmega32u4 Memória Flash: 32KB Memória SRAM: 2.5KB Memória EEPROM: 1KB CLOCK: 16 MHz Pinos: 20

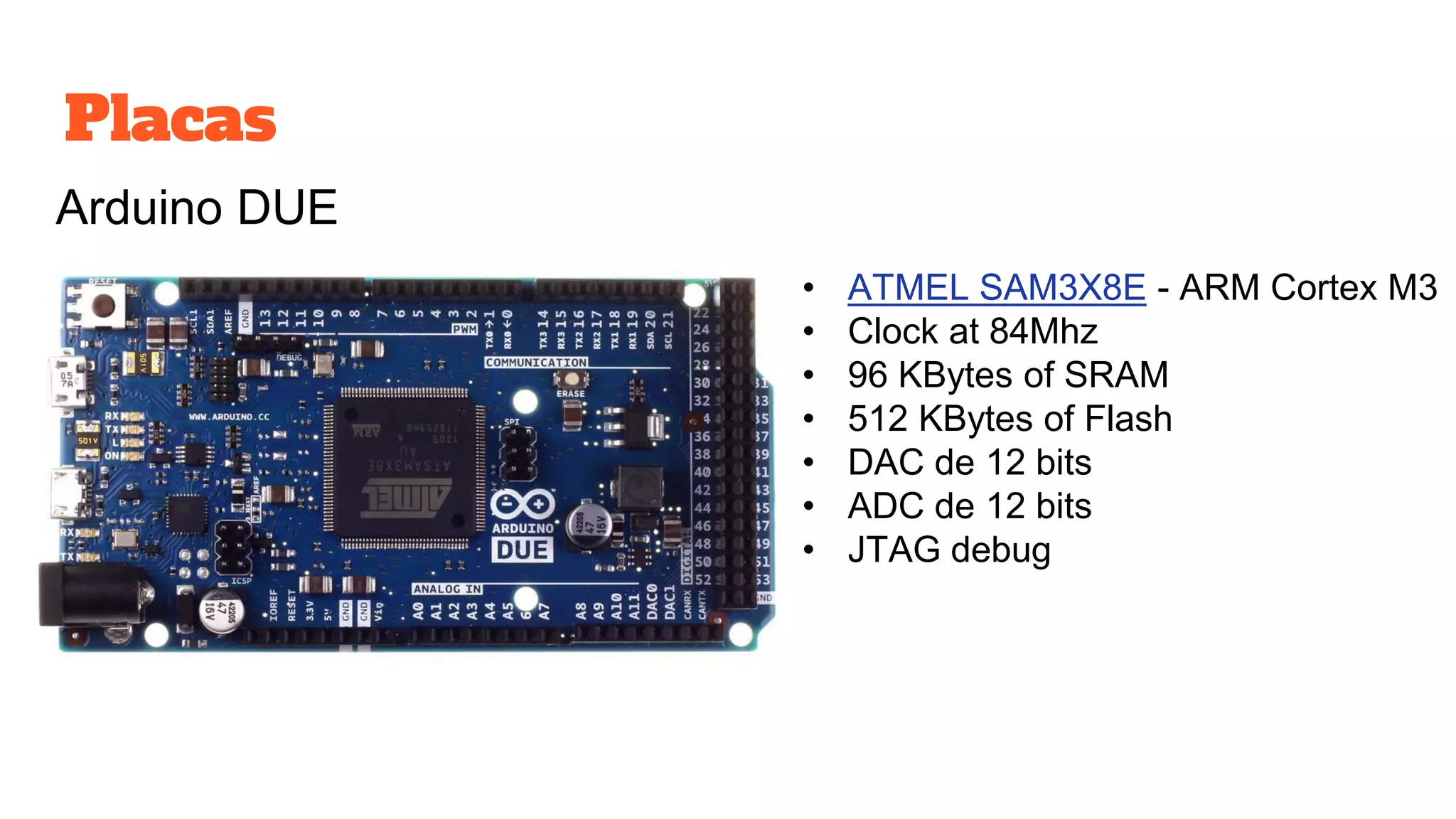

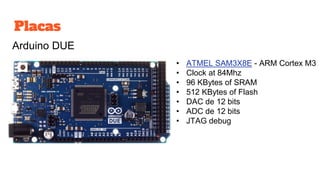

- 22. Placas Arduino DUE • ATMELSAM3X8E - ARM Cortex M3 • Clock at 84Mhz • 96 KBytes of SRAM • 512 KBytes of Flash • DAC de 12 bits • ADC de 12 bits • JTAG debug

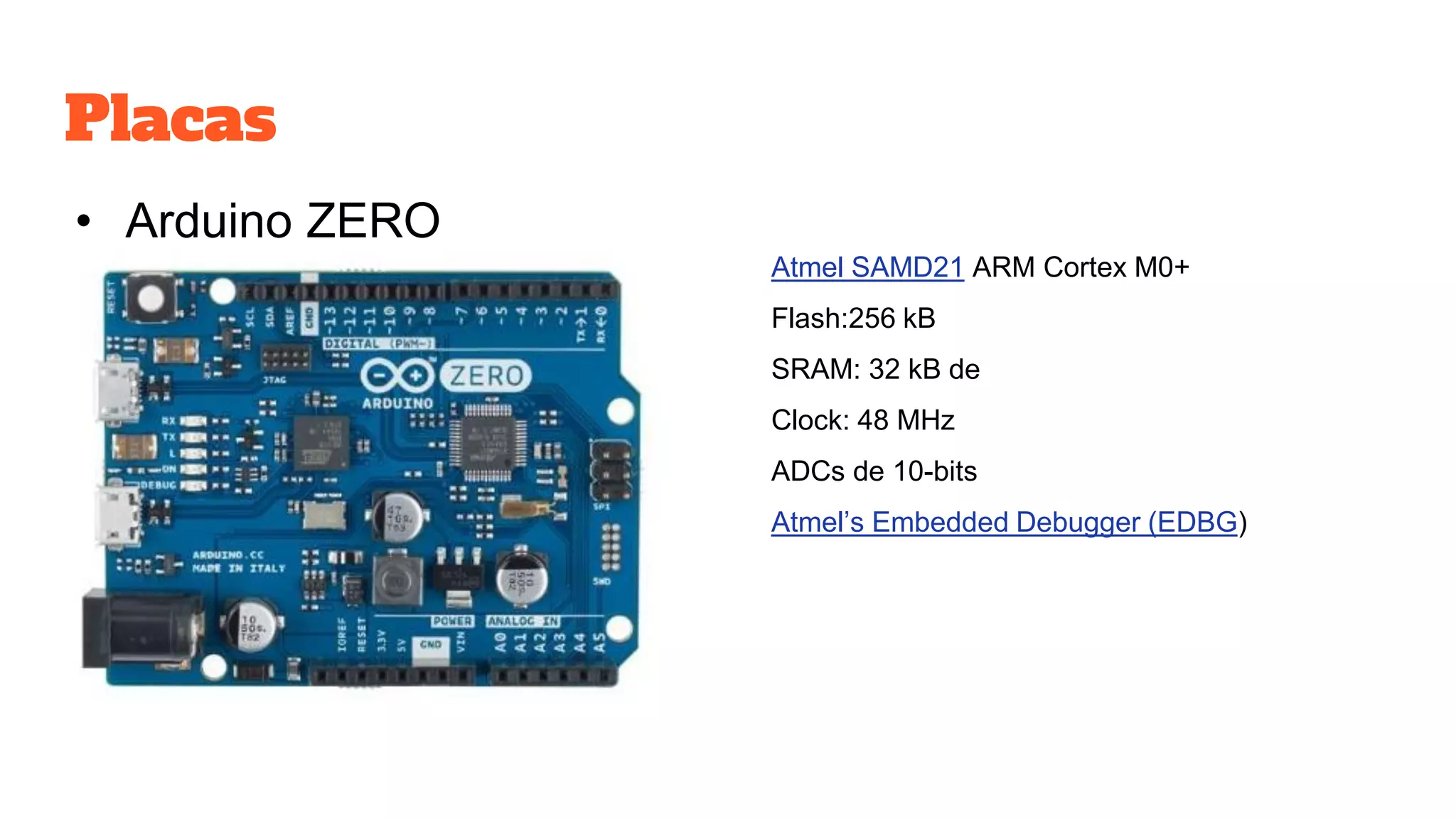

- 23. Placas • Arduino ZERO AtmelSAMD21 ARM Cortex M0+ Flash:256 kB SRAM: 32 kB de Clock: 48 MHz ADCs de 10-bits Atmel’s Embedded Debugger (EDBG)

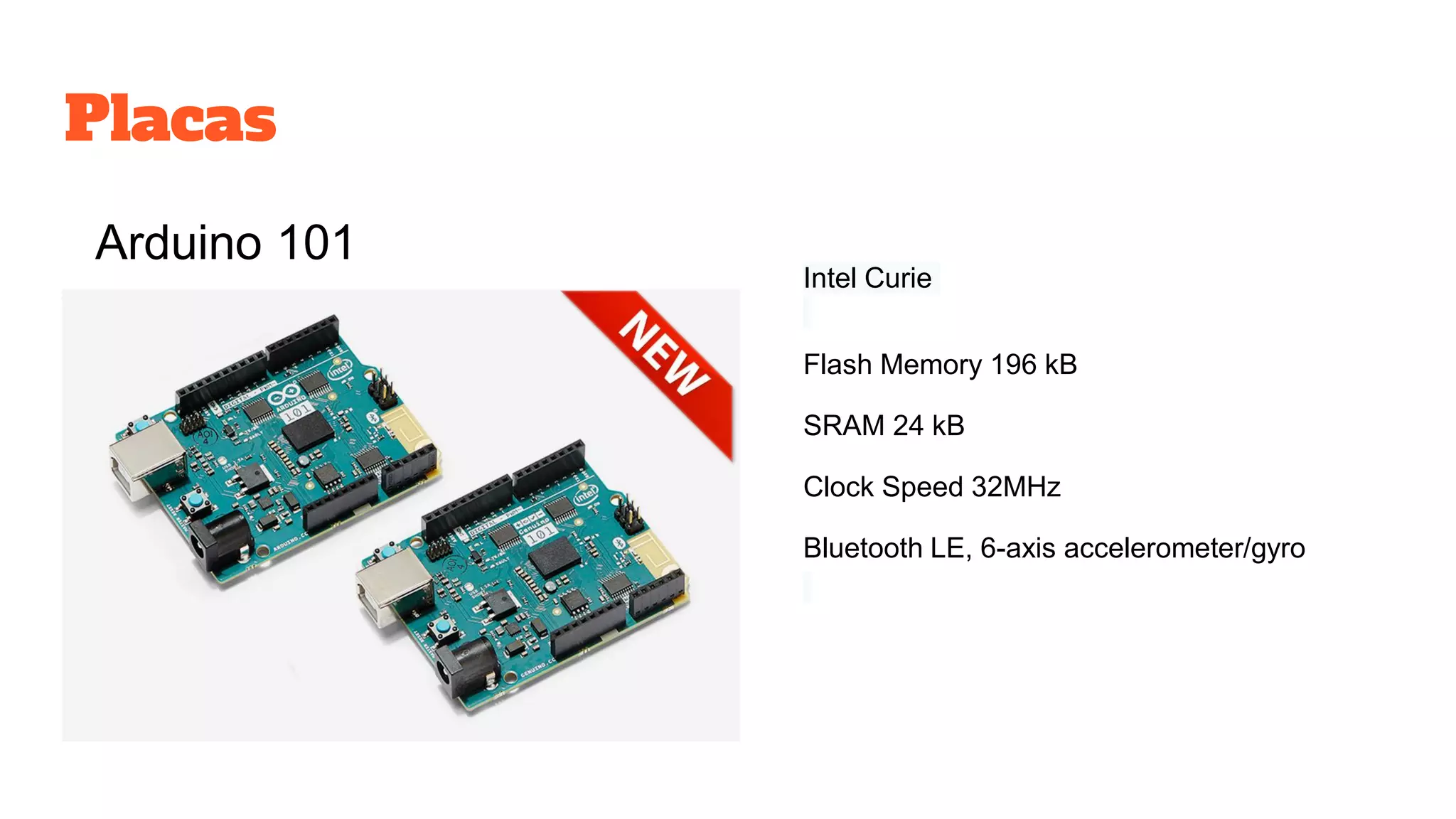

- 24. Placas Intel Curie Flash Memory196 kB SRAM 24 kB Clock Speed 32MHz Bluetooth LE, 6-axis accelerometer/gyro Arduino 101
- 25.
- 26.

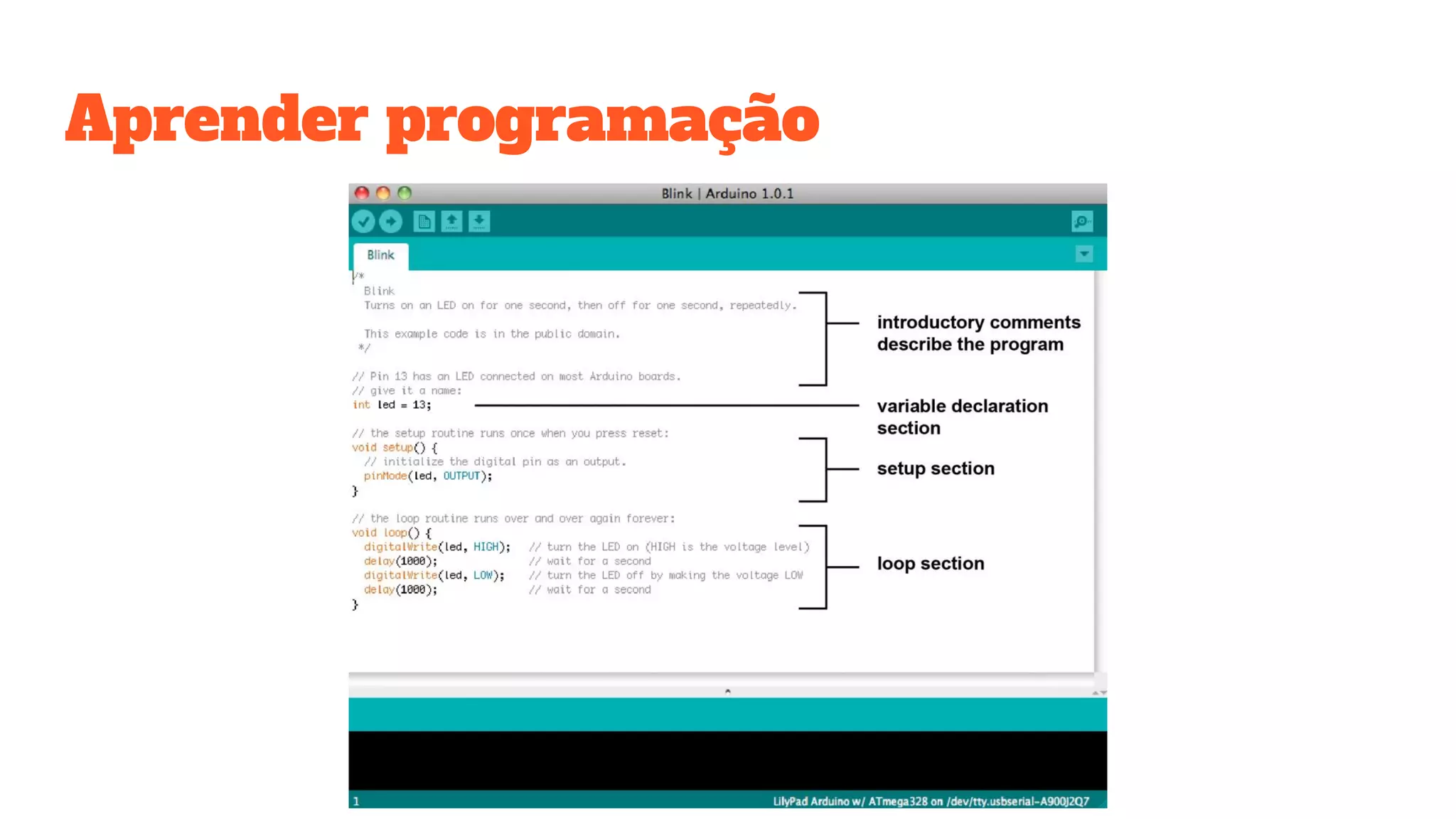

- 27.

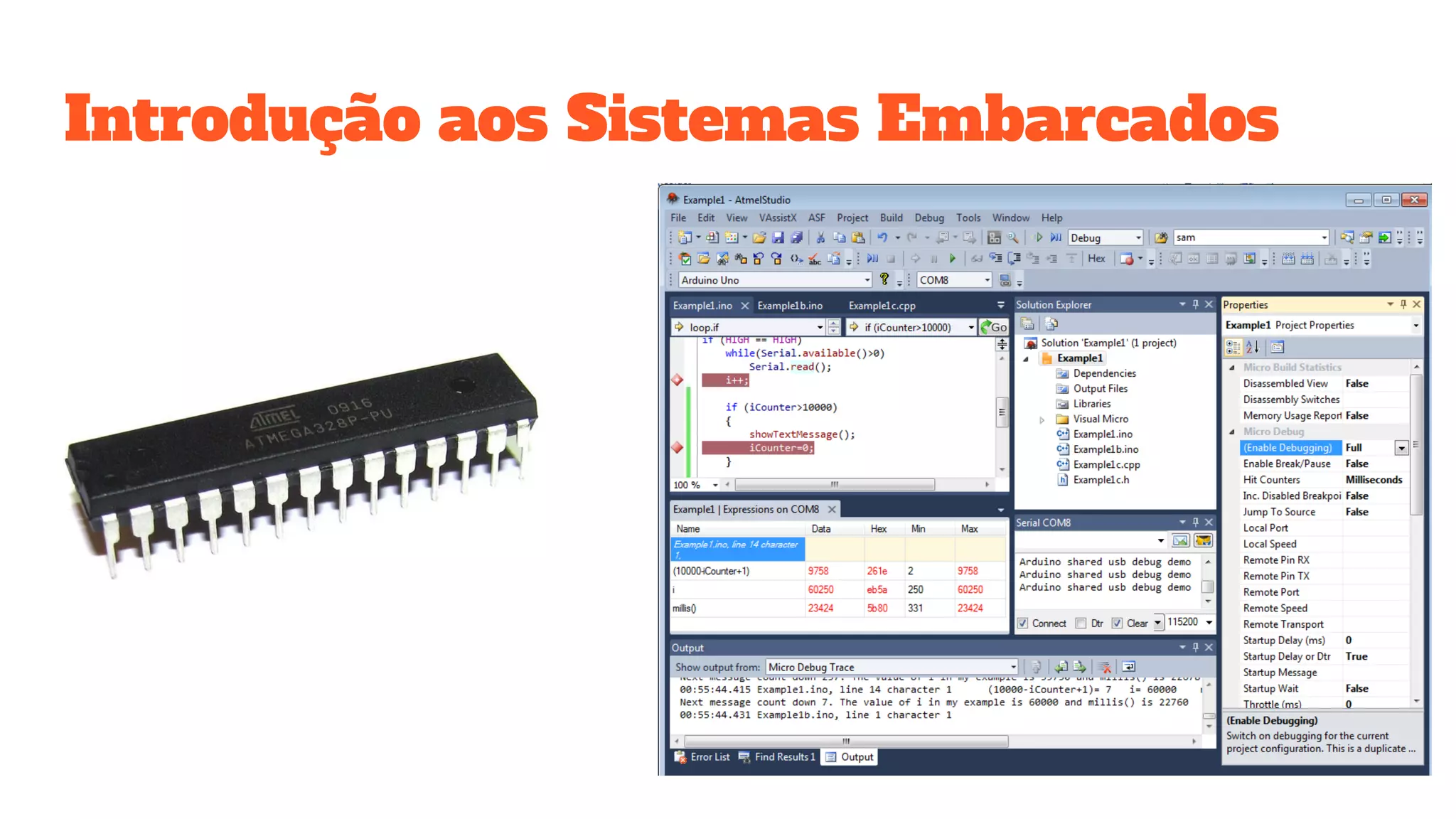

- 28. Introdução aos SistemasEmbarcados
- 29.

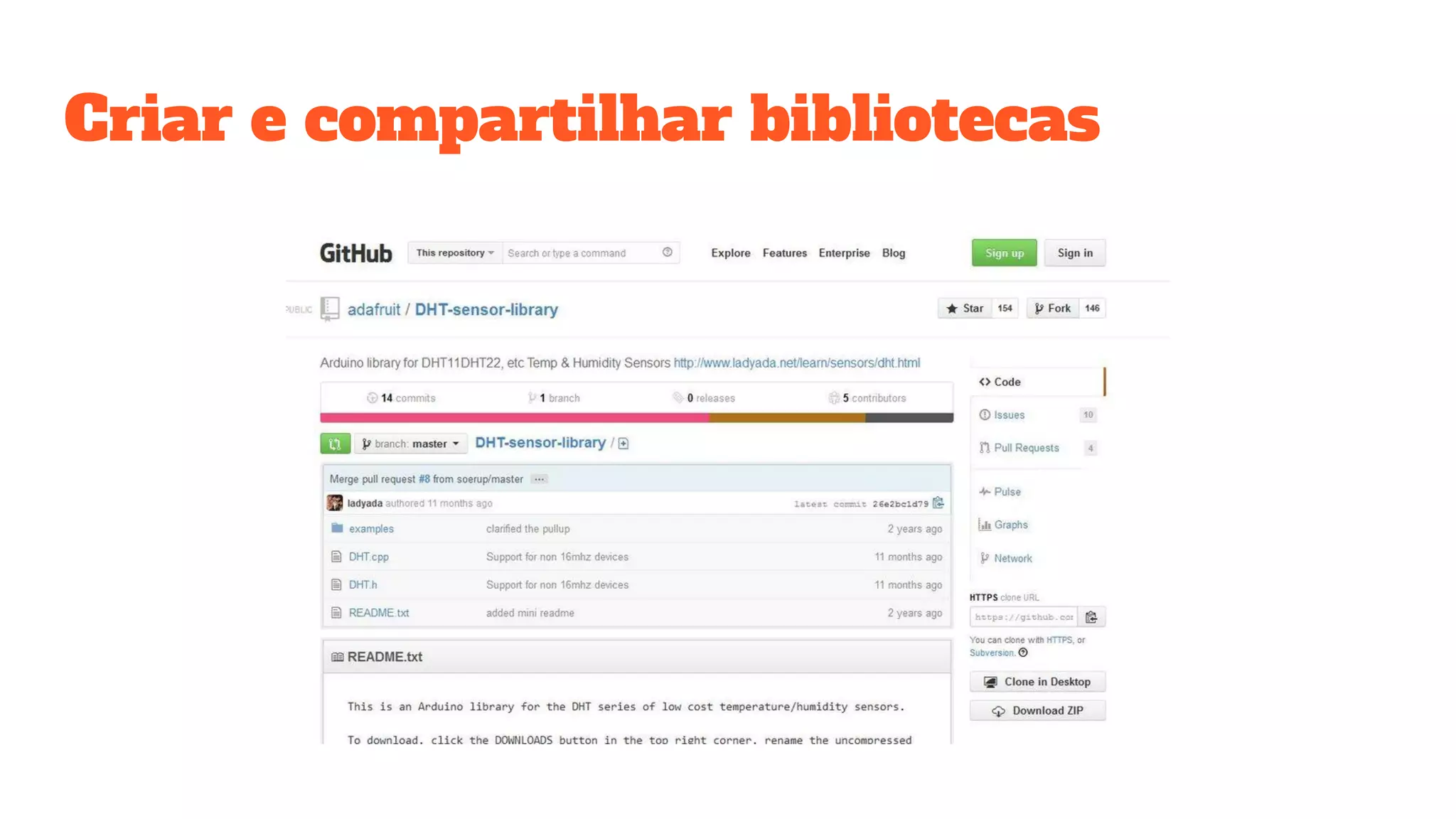

- 30. Criar e compartilharbibliotecas

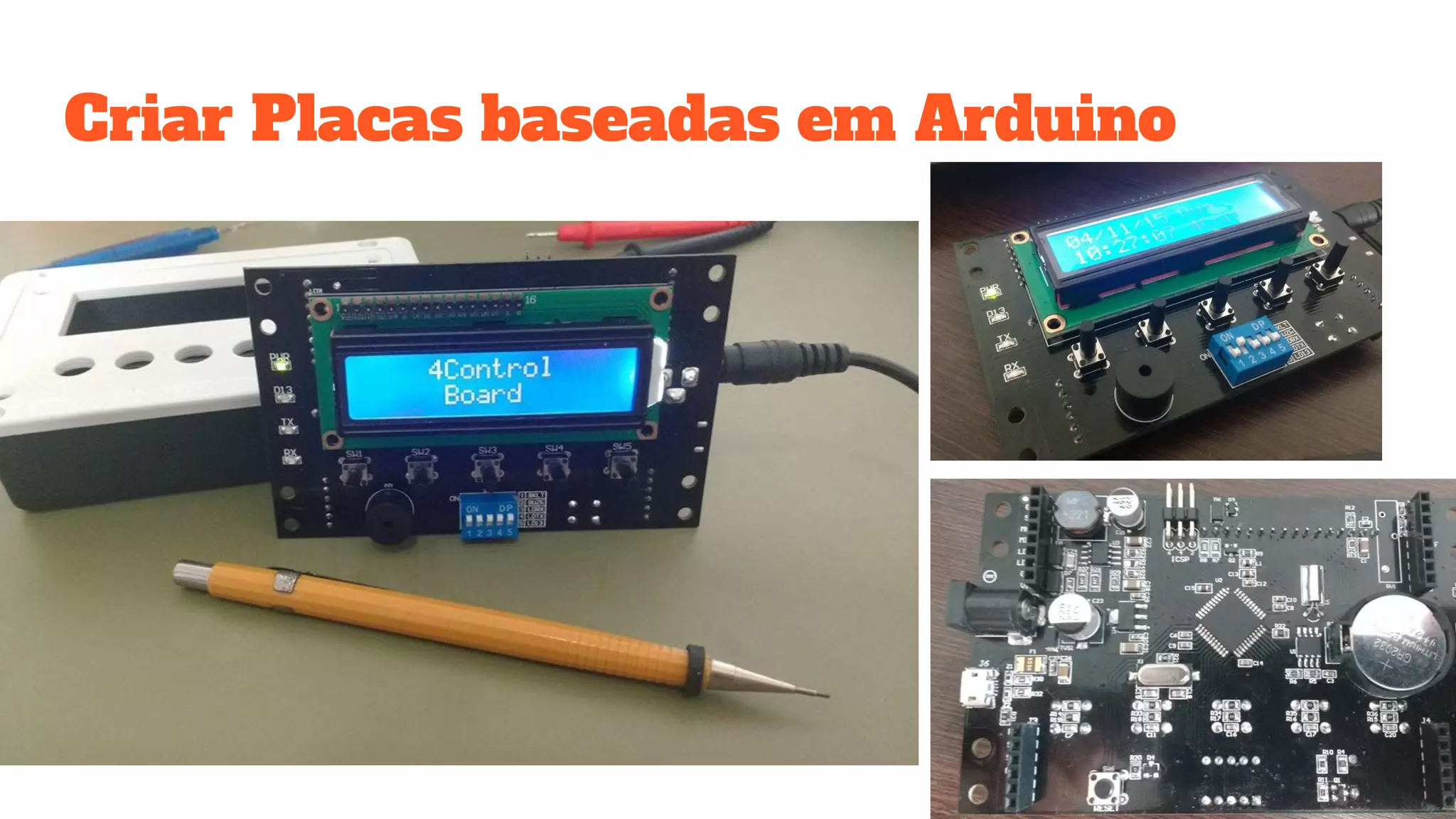

- 31. Criar Placas baseadasem Arduino
- 32. Como não usar oArduino
- 33.

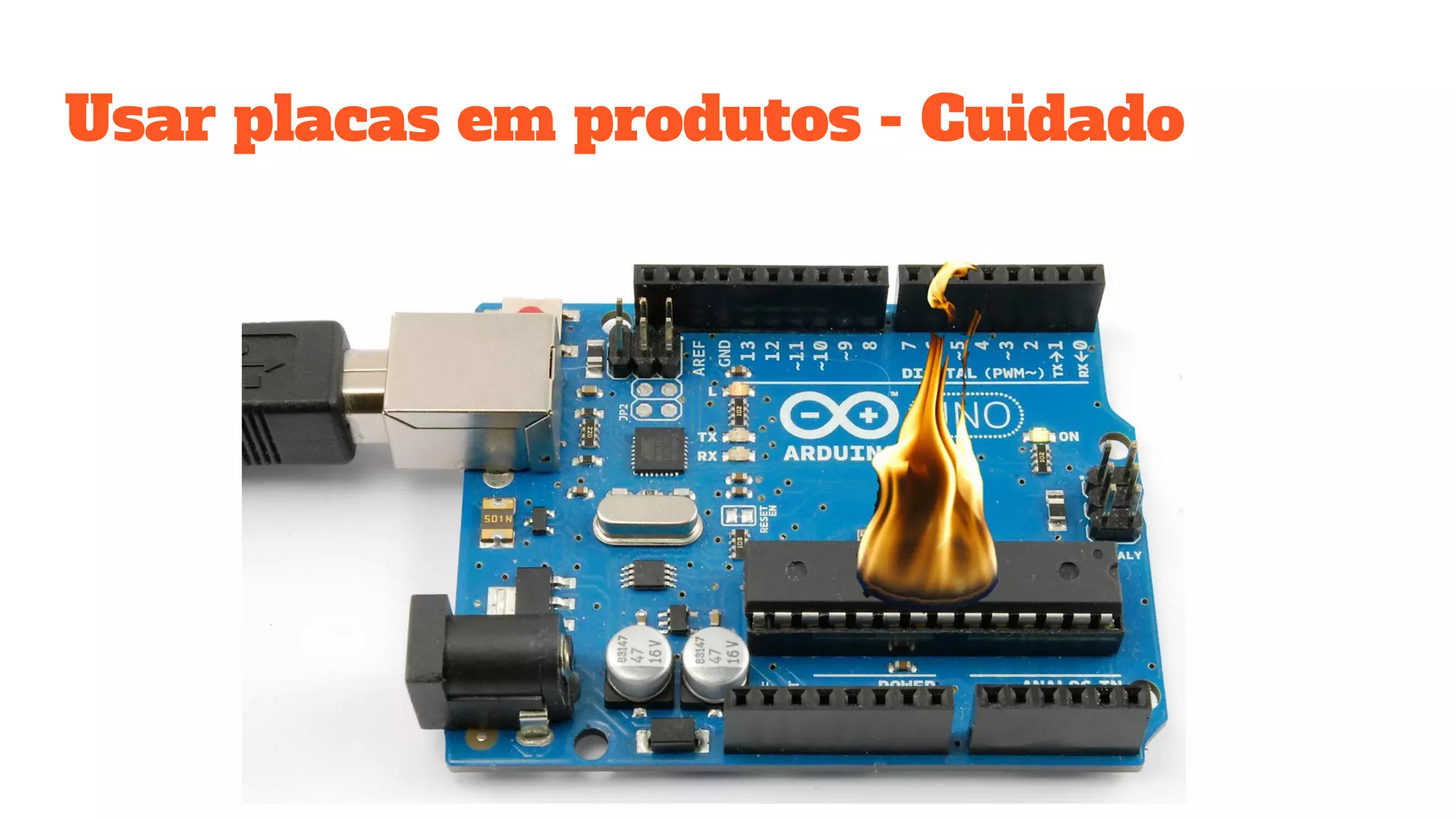

- 34. Usar placas emprodutos - Cuidado
- 35. Usar Arduino paratudo PROJETO NOVO IDEIA NOVA
- 36.
- 37.
- 38.

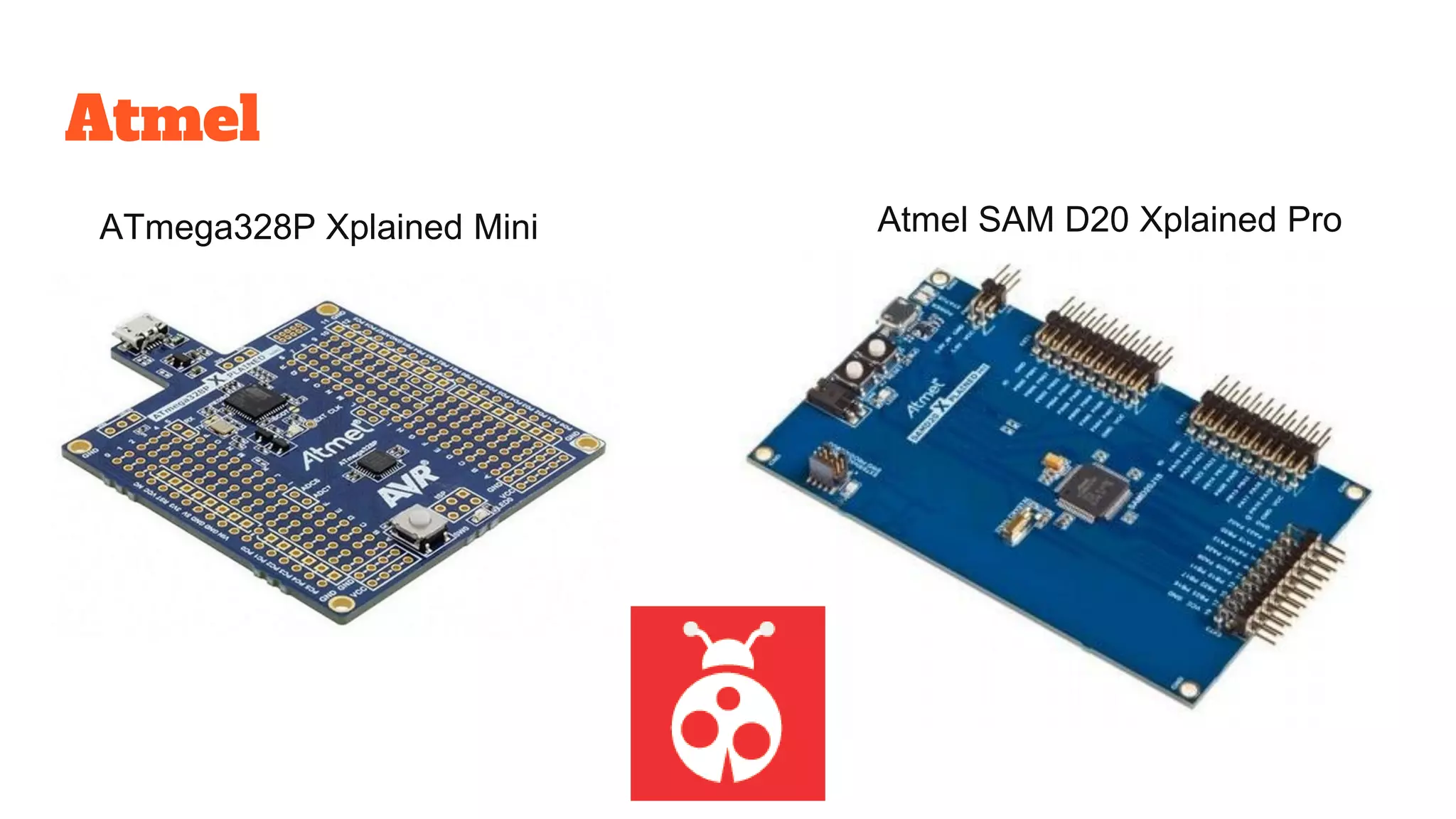

- 39. Atmel ATmega328P Xplained MiniAtmel SAM D20 Xplained Pro

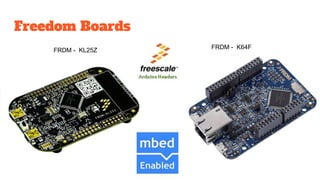

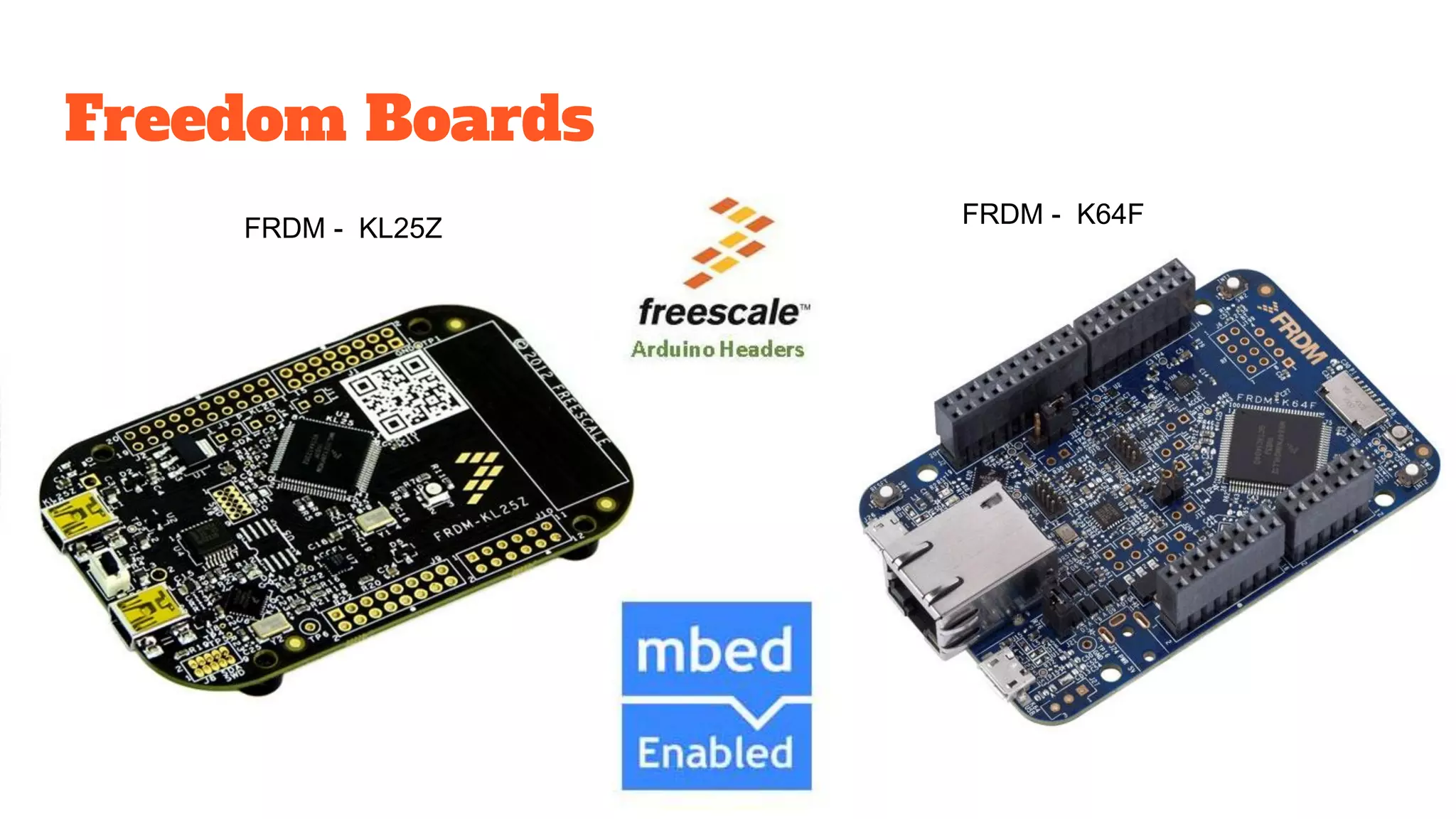

- 40. Freedom Boards FRDM -KL25Z FRDM - K64F
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
