O documento descreve interrupções no microprocessador 8085. As principais informações são: 1) Existem interrupções por software e hardware que desviam o programa para rotinas de tratamento; 2) As interrupções no 8085 incluem RST0-7, TRAP e bordas de nível/ascendente/descendente; 3) As interrupções possuem prioridades e usam flags como IP e IE.

1. 8085 Interrupções

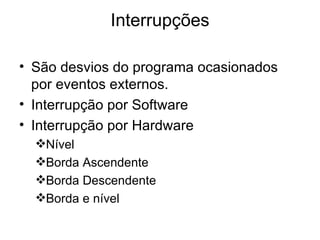

2. Interrupções São desvios do programa ocasionados por eventos externos. Interrupção por Software Interrupção por Hardware Nível Borda Ascendente Borda Descendente Borda e nível

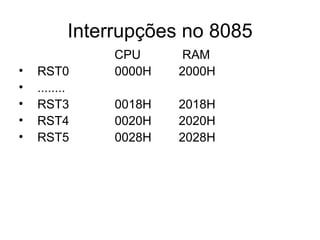

3. Interrupções no 8085 CPU RAM RST0 0000H 2000H ........ RST3 0018H 2018H RST4 0020H 2020H RST5 0028H 2028H

4. Interrupções no 8085 Prioridade TRAP 0024 1 20D1H RST5.5 002C 4 20C8H RST6 0030 2030H RST6.5 0034 3 20CBH RST7 0038H 2038H RST7.5 003C 2 20CEH

5. Interrupções no 8085 Flags usados IP – Interrupt Priority IE – Interrupt Enable 5.5 6.5 7.5 EA 5.5 6.5 7.5

6. Interrupções no 8085 ; A Interrupção 7.5 deve zerar o contador ; Teste quais são os problemas ???? LXI SP,2060H ; Inicializa pilha MVI A,18H ; Habilita 5.5, 6.5 7.5 SIM inicio: MVI A,00H EI

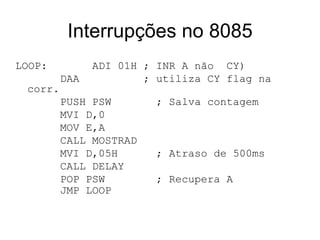

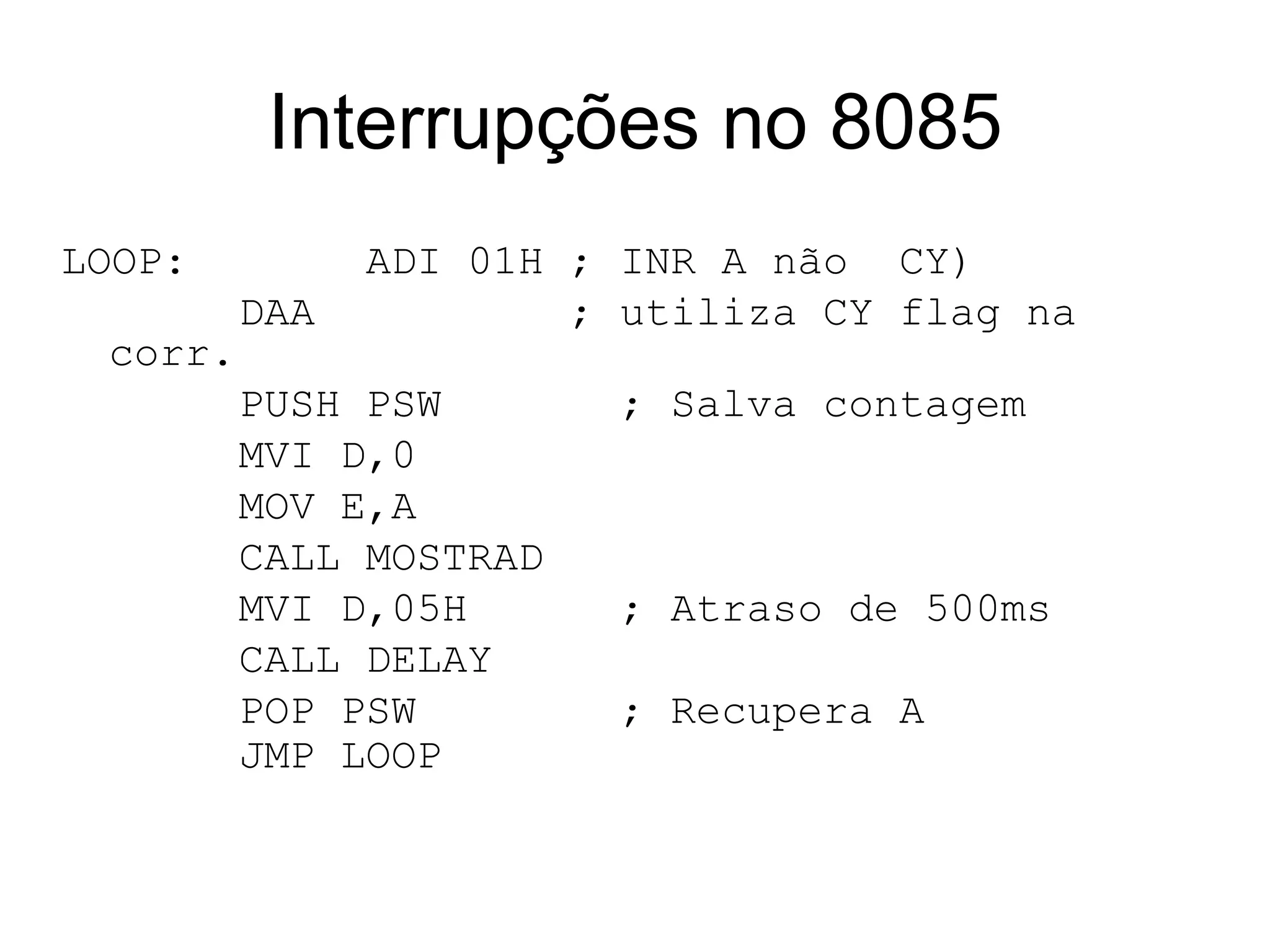

7. Interrupções no 8085 LOOP: ADI 01H ; INR A não CY) DAA ; utiliza CY flag na corr. PUSH PSW ; Salva contagem MVI D,0 MOV E,A CALL MOSTRAD MVI D,05H ; Atraso de 500ms CALL DELAY POP PSW ; Recupera A JMP LOOP

8. Interrupções no 8085 T75: MVI A,0 EI RET ORG RST5.5 ; Evitar RST 5.5 EI RET ORG RST6.5 ; evitar RST 6.5 EI RET ORG RST7.5 ; Desvio da RST 7.5 JMP T75 ORG TRAP ; não Mascarável EI RET END

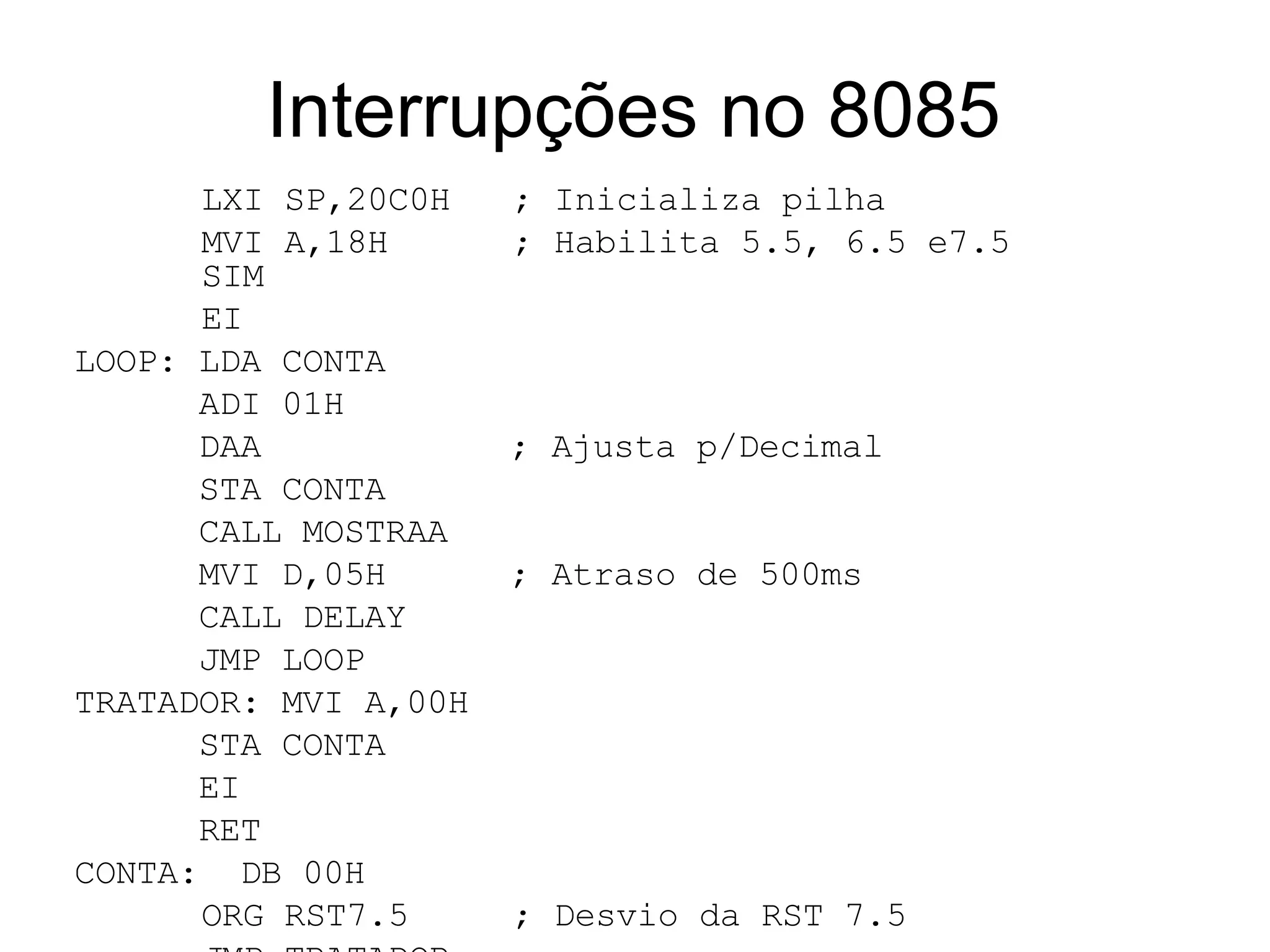

9. Interrupções no 8085 LXI SP,20C0H ; Inicializa pilha MVI A,18H ; Habilita 5.5, 6.5 e7.5 SIM EI LOOP: LDA CONTA ADI 01H DAA ; Ajusta p/Decimal STA CONTA CALL MOSTRAA MVI D,05H ; Atraso de 500ms CALL DELAY JMP LOOP TRATADOR: MVI A,00H STA CONTA EI RET CONTA: DB 00H ORG RST7.5 ; Desvio da RST 7.5 JMP TRATADOR END ints85a.asm

10. Interrupções no 8085 LXI SP,20C0H ; Inicializa pilha MVI A,18H SIM ; Habilita 5.5, 6.5 e 7.5 MVI A,00H STA STATE ; Flag de contagem STA COUNT ; Inicializa EI LOOP: LDA COUNT ADI 01H DAA ; Utiliza CY na correção STA COUNT CALL MOSTRAA MVI D,05H ; Atraso de 500ms CALL DELAY LDA STATE CPI 00H ; Testa se houve INT JZ LOOP ; Continua contando MVI A,00H

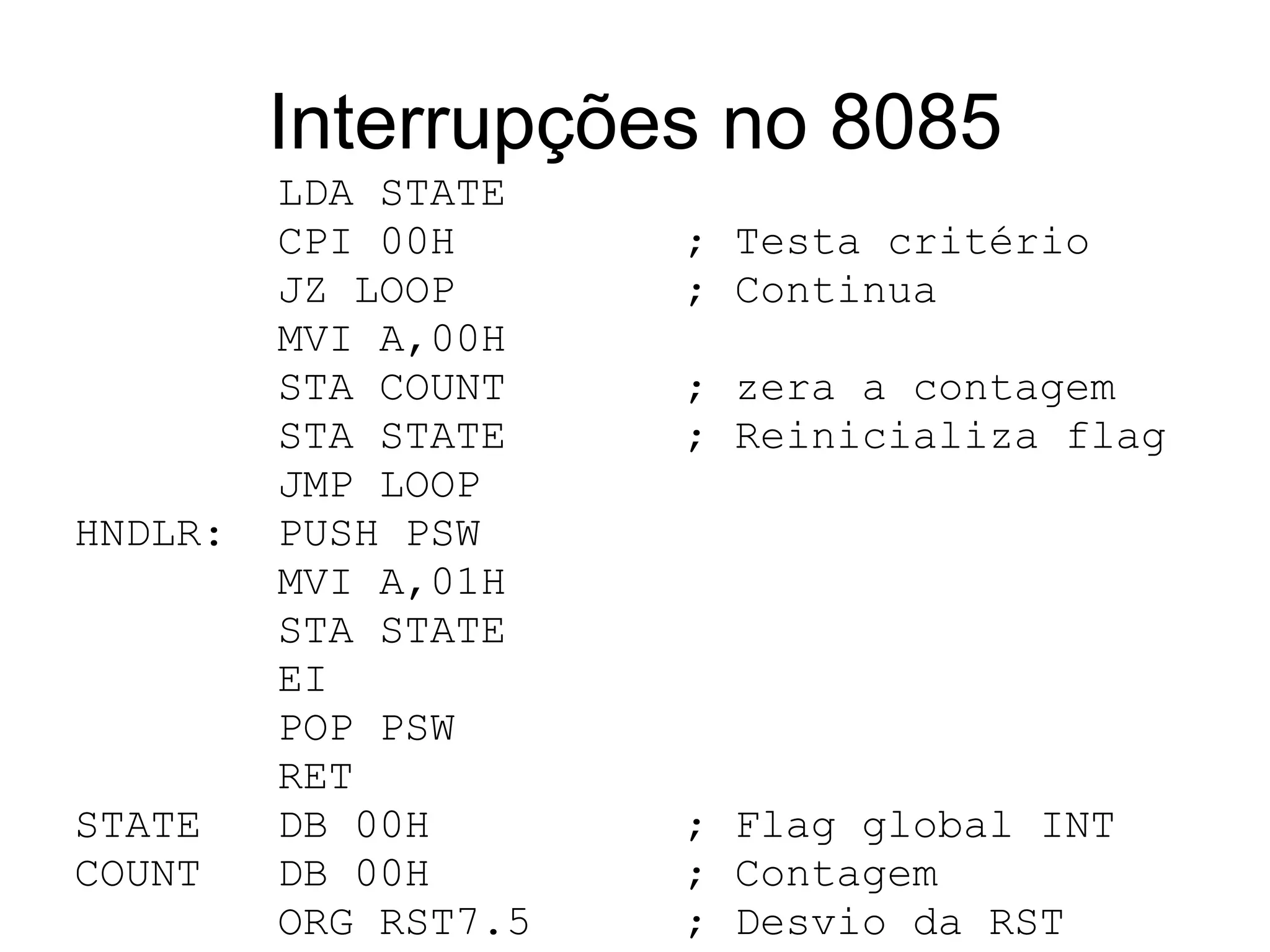

11. Interrupções no 8085 LDA STATE CPI 00H ; Testa critério JZ LOOP ; Continua MVI A,00H STA COUNT ; zera a contagem STA STATE ; Reinicializa flag JMP LOOP HNDLR: PUSH PSW MVI A,01H STA STATE EI POP PSW RET STATE DB 00H ; Flag global INT COUNT DB 00H ; Contagem ORG RST7.5 ; Desvio da RST JMP HNDLR END

12. Interrupções no 8085 ;Um contador cujo incremento deve ser ;alternado entre 1 e 2 com int7.5 MVI A,00H STA STATE ; Flag de reset STA COUNT ; Inicializa cont. EI LOOP: LDA COUNT LXI H,INCRE ADD M ; DAA ; Utiliza CY STA COUNT CALL MOSTRAA MVI D,05H ; Atraso de 500ms CALL DELAY LDA STATE CPI 00H ;Testa de houve INT JZ LOOP ;Continua ate STATE = 0

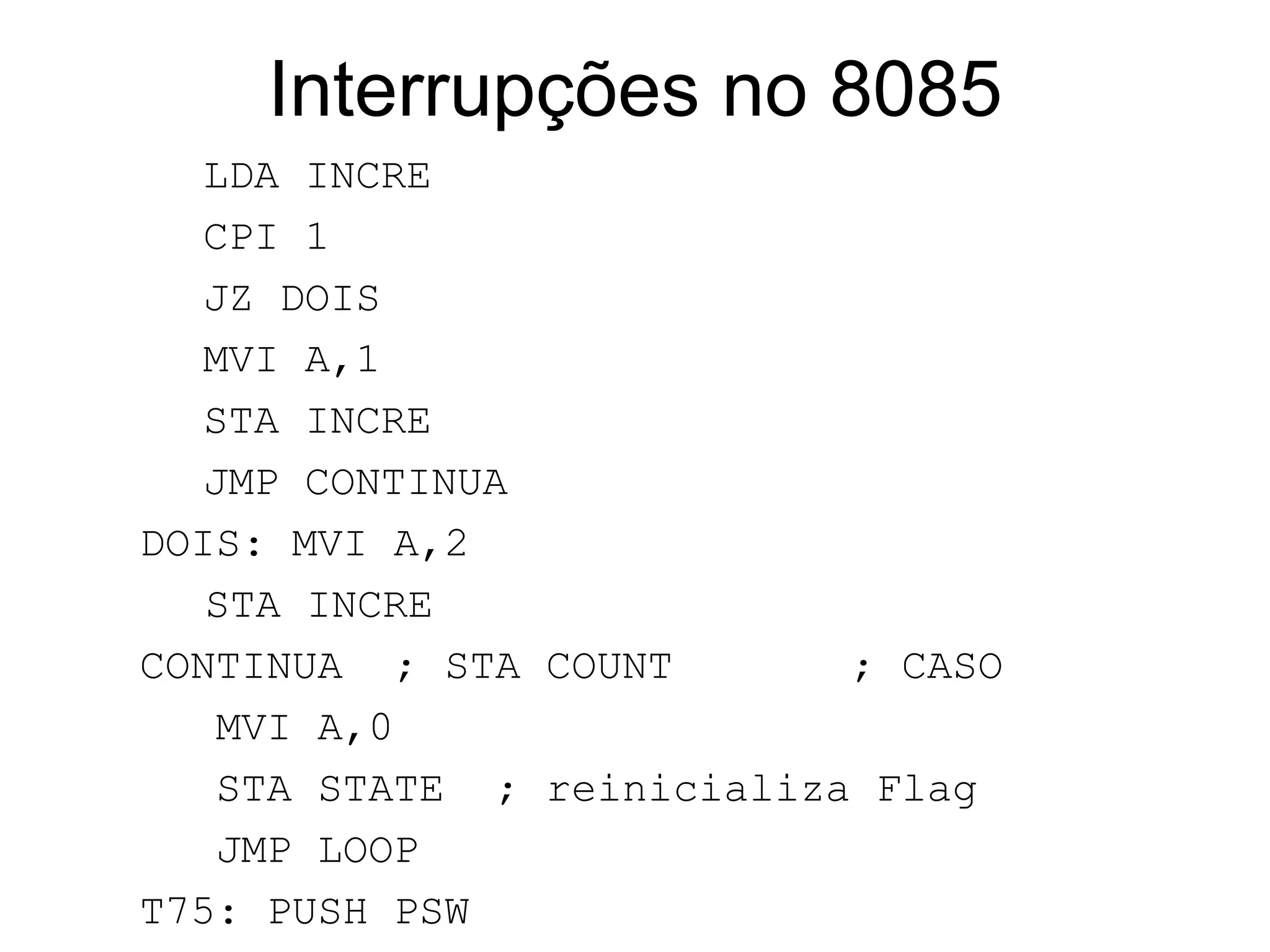

13. Interrupções no 8085 LDA INCRE CPI 1 JZ DOIS MVI A,1 STA INCRE JMP CONTINUA DOIS: MVI A,2 STA INCRE CONTINUA ; STA COUNT ; CASO MVI A,0 STA STATE ; reinicializa Flag JMP LOOP T75: PUSH PSW MVI A,01H STA STATE EI POP PSW RET

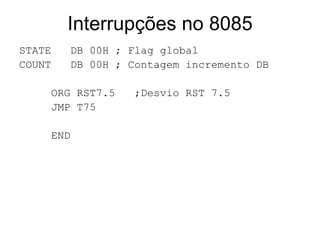

14. Interrupções no 8085 STATE DB 00H ; Flag global COUNT DB 00H ; Contagem incremento DB ORG RST7.5 ;Desvio RST 7.5 JMP T75 END

15. Características de um tratador de interrupção Local do tratador Tamanho - Pequeno Não alterar Registradores Não alterar a pilha Interrupções
