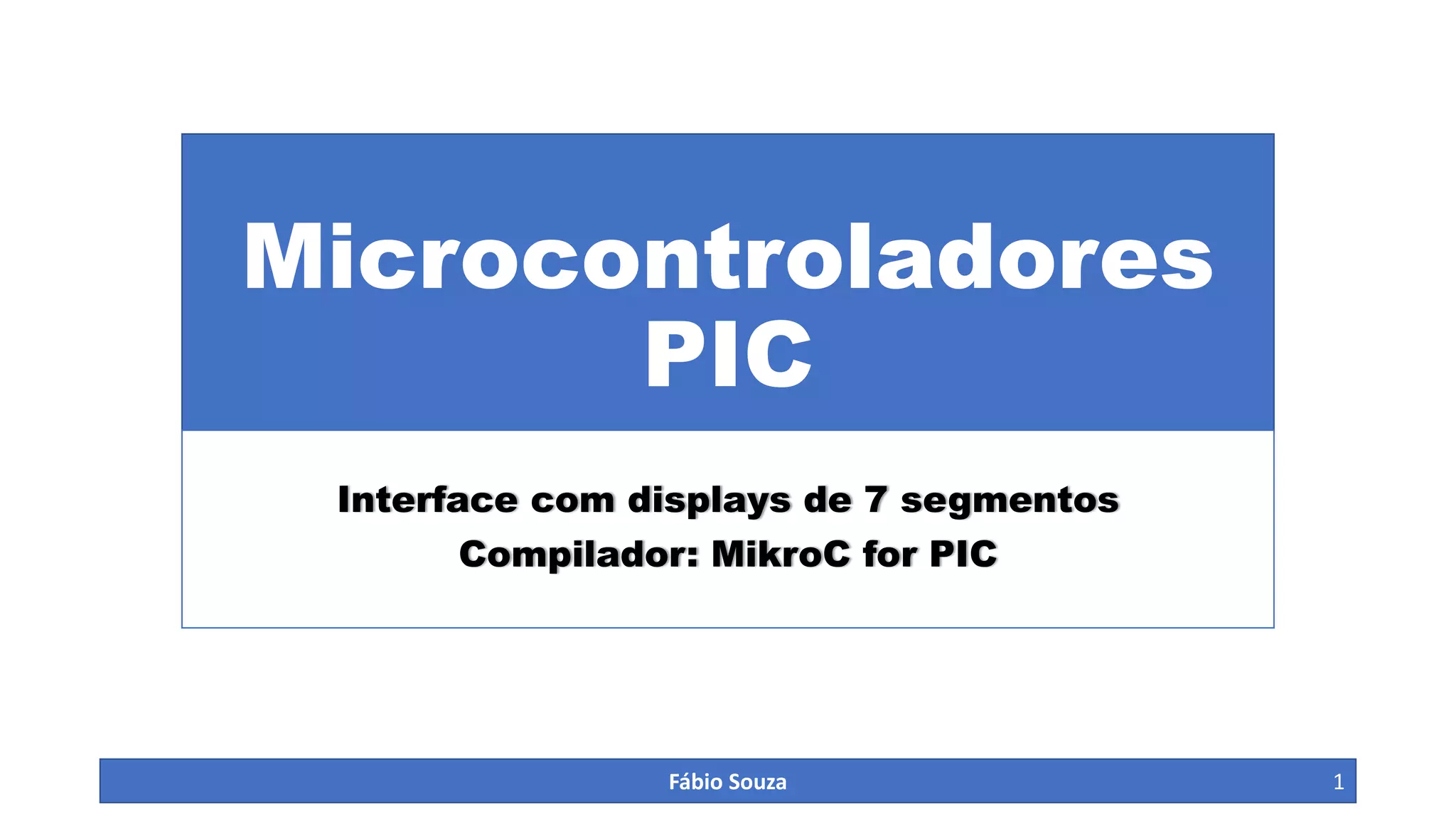

1. Microcontroladores
PIC
Interface com displays de 7 segmentos
Compilador: MikroC for PIC
Fábio Souza
1

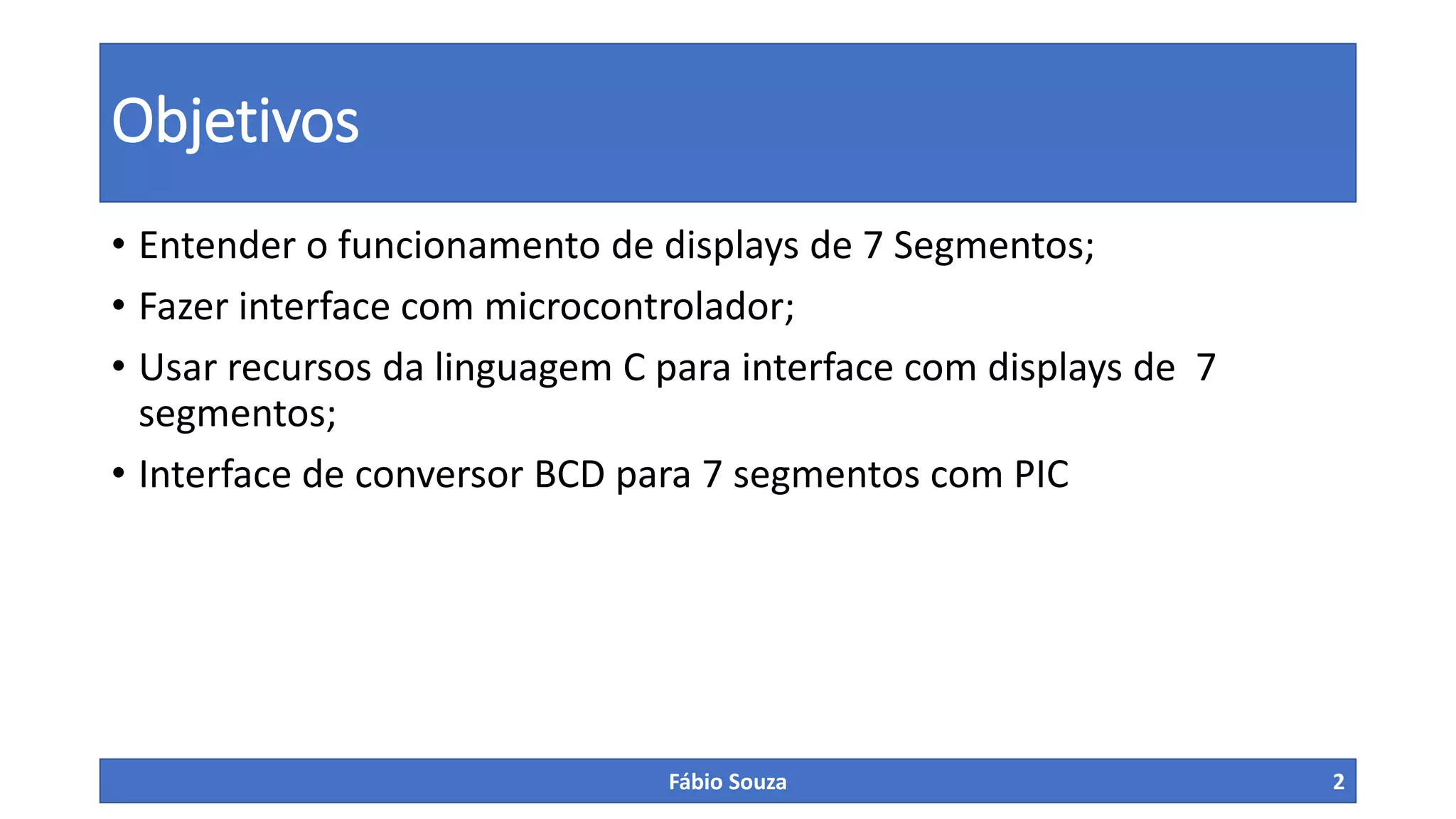

2. Objetivos
• Entender o funcionamento de displays de 7 Segmentos;
• Fazer interface com microcontrolador;
• Usar recursos da linguagem C para interface com displays de 7
segmentos;
• Interface de conversor BCD para 7 segmentos com PIC
Fábio Souza
2

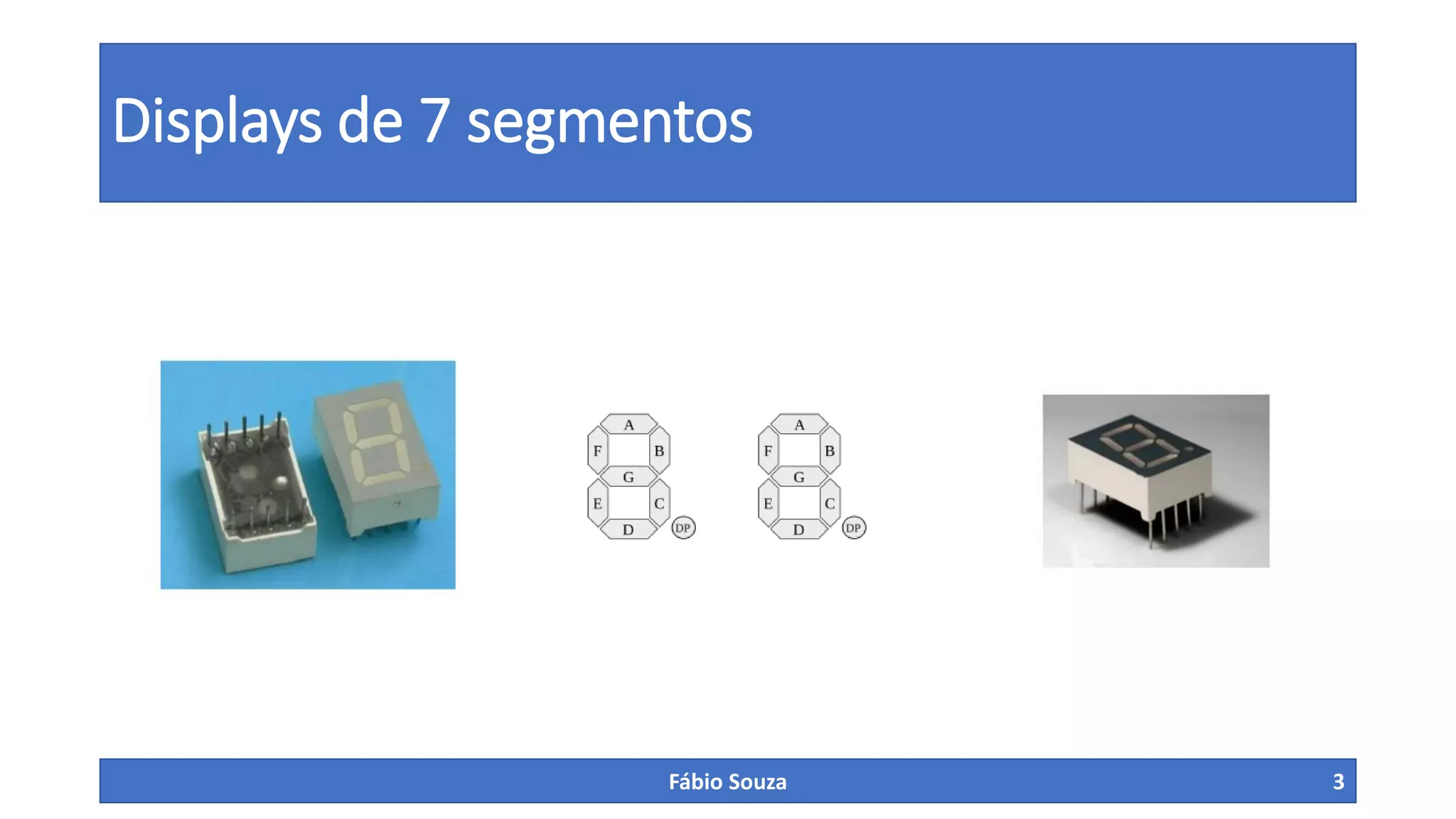

3. Displays de 7 segmentos
Fábio Souza
3

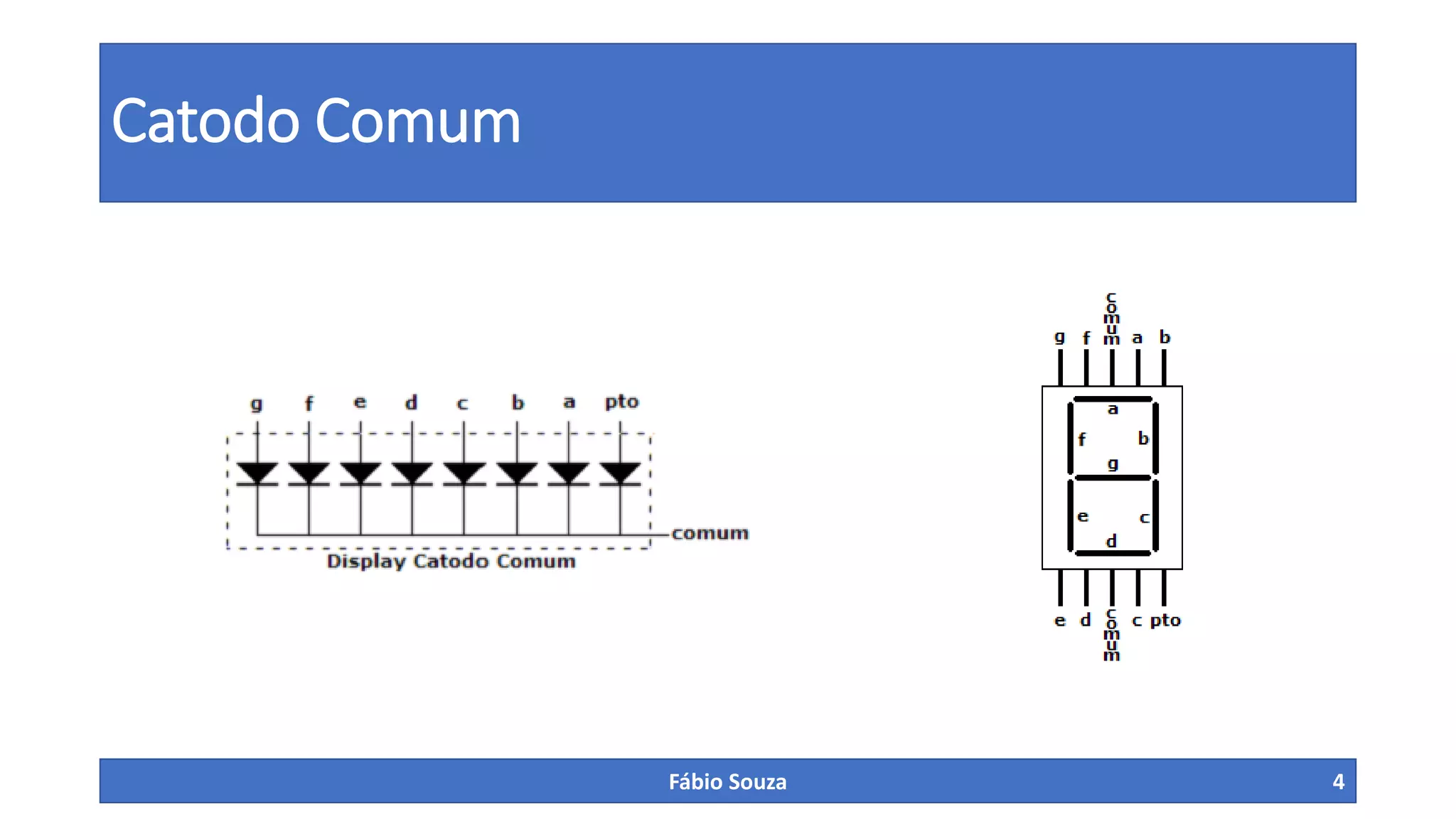

4. Catodo Comum
Fábio Souza
4

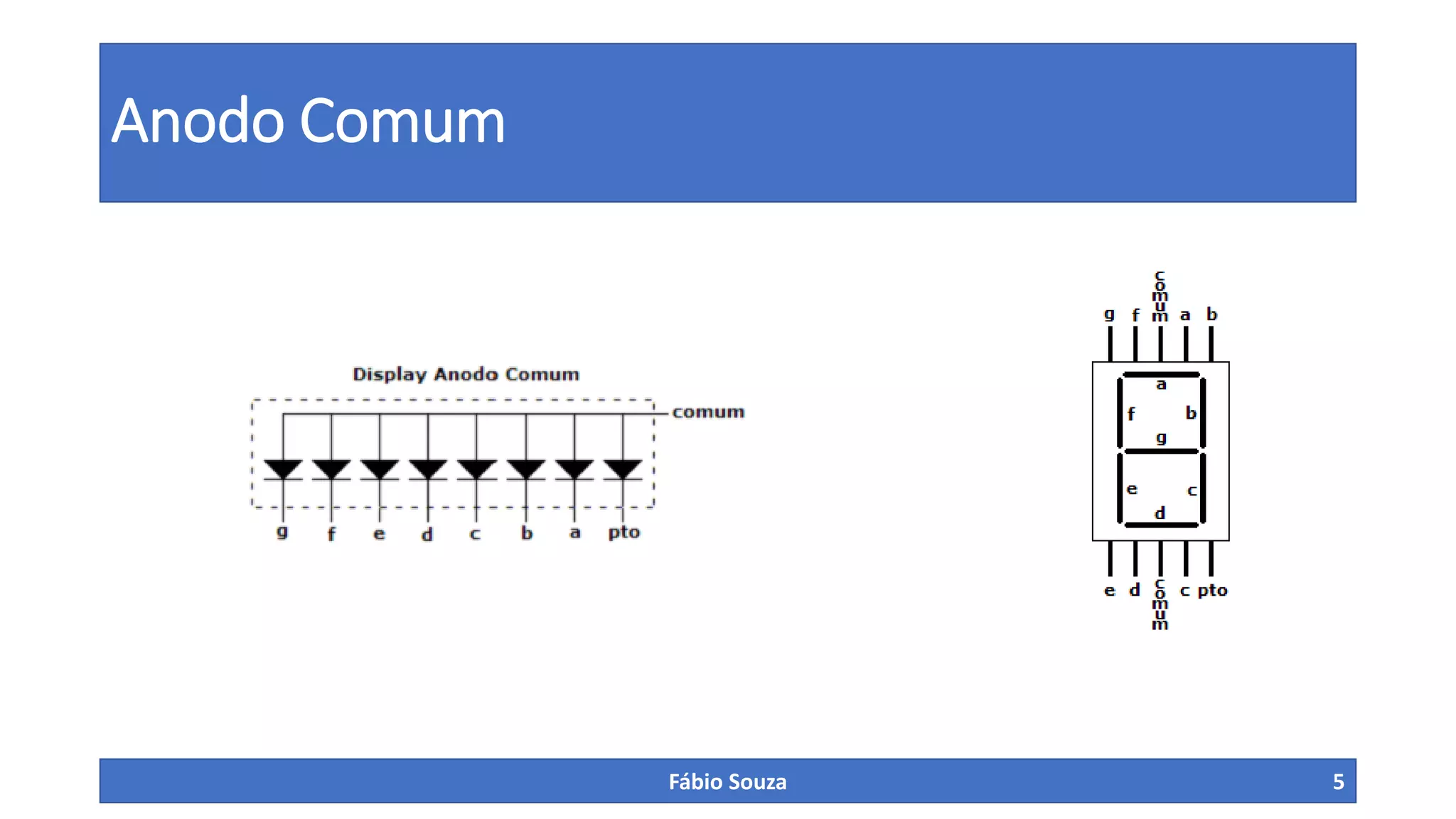

5. Anodo Comum
Fábio Souza
5

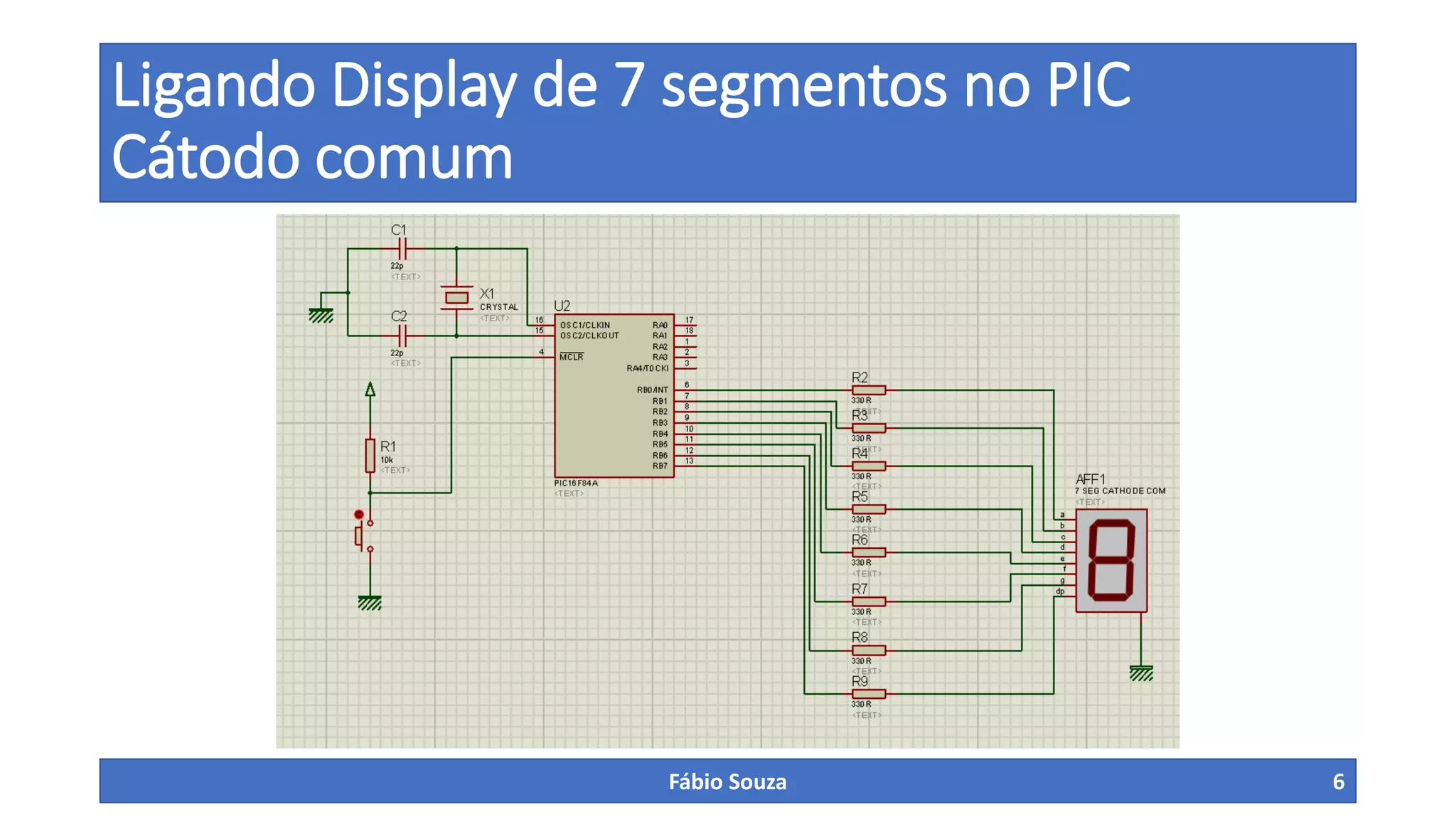

6. Ligando Display de 7 segmentos no PIC
Cátodo comum
Fábio Souza
6

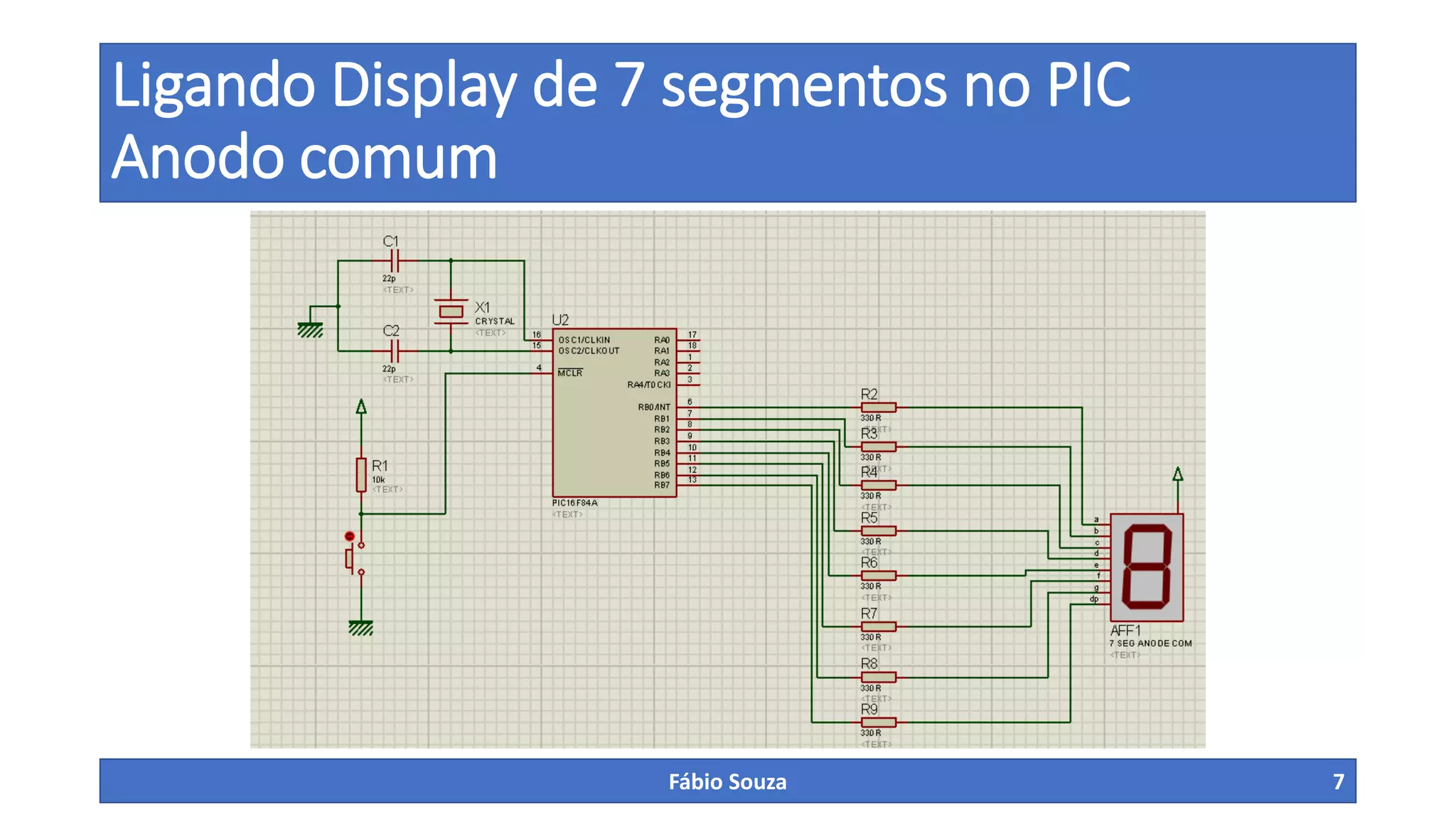

7. Ligando Display de 7 segmentos no PIC
Anodo comum
Fábio Souza
7

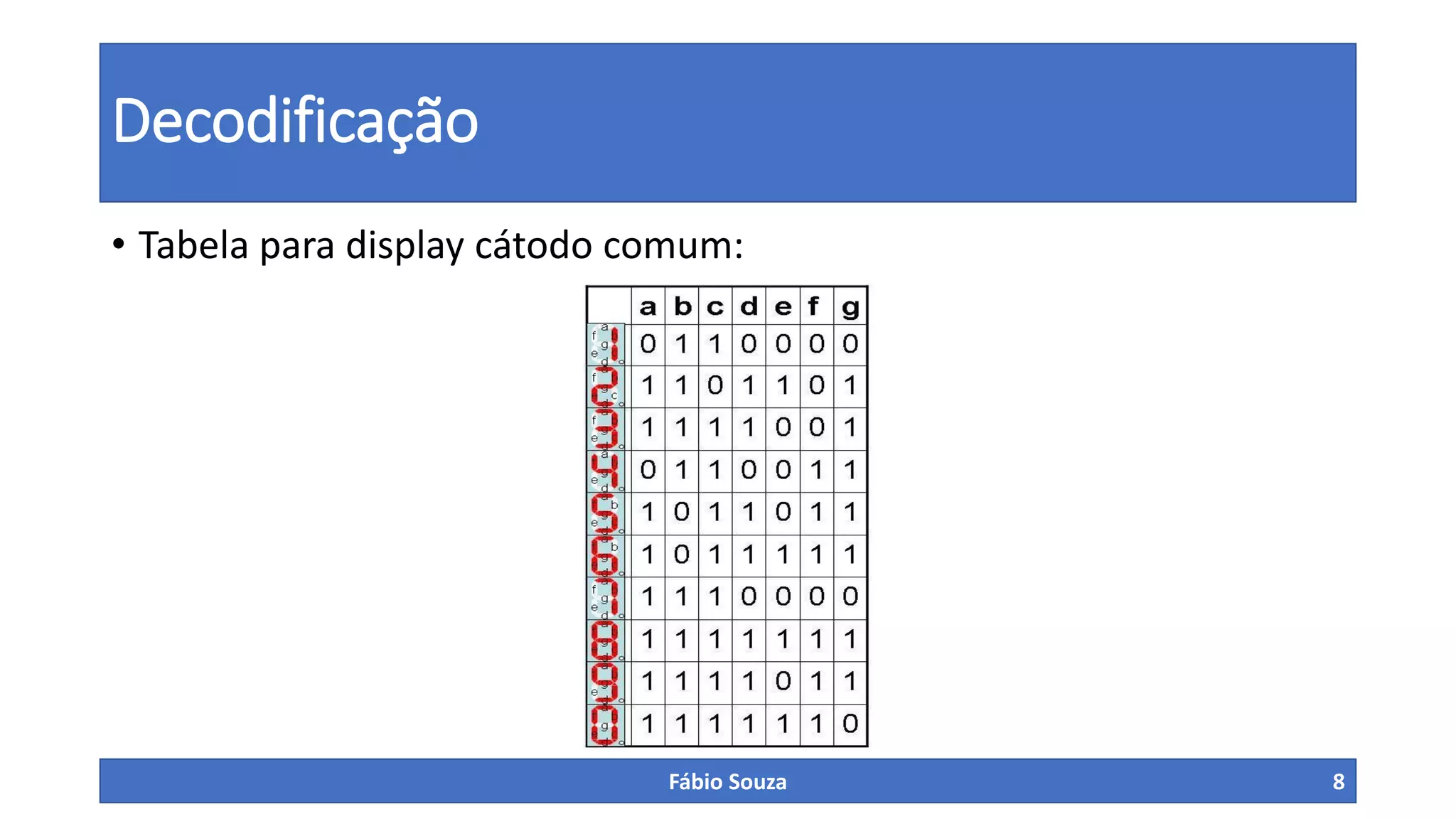

8. Decodificação
• Tabela para display cátodo comum:
Fábio Souza
8

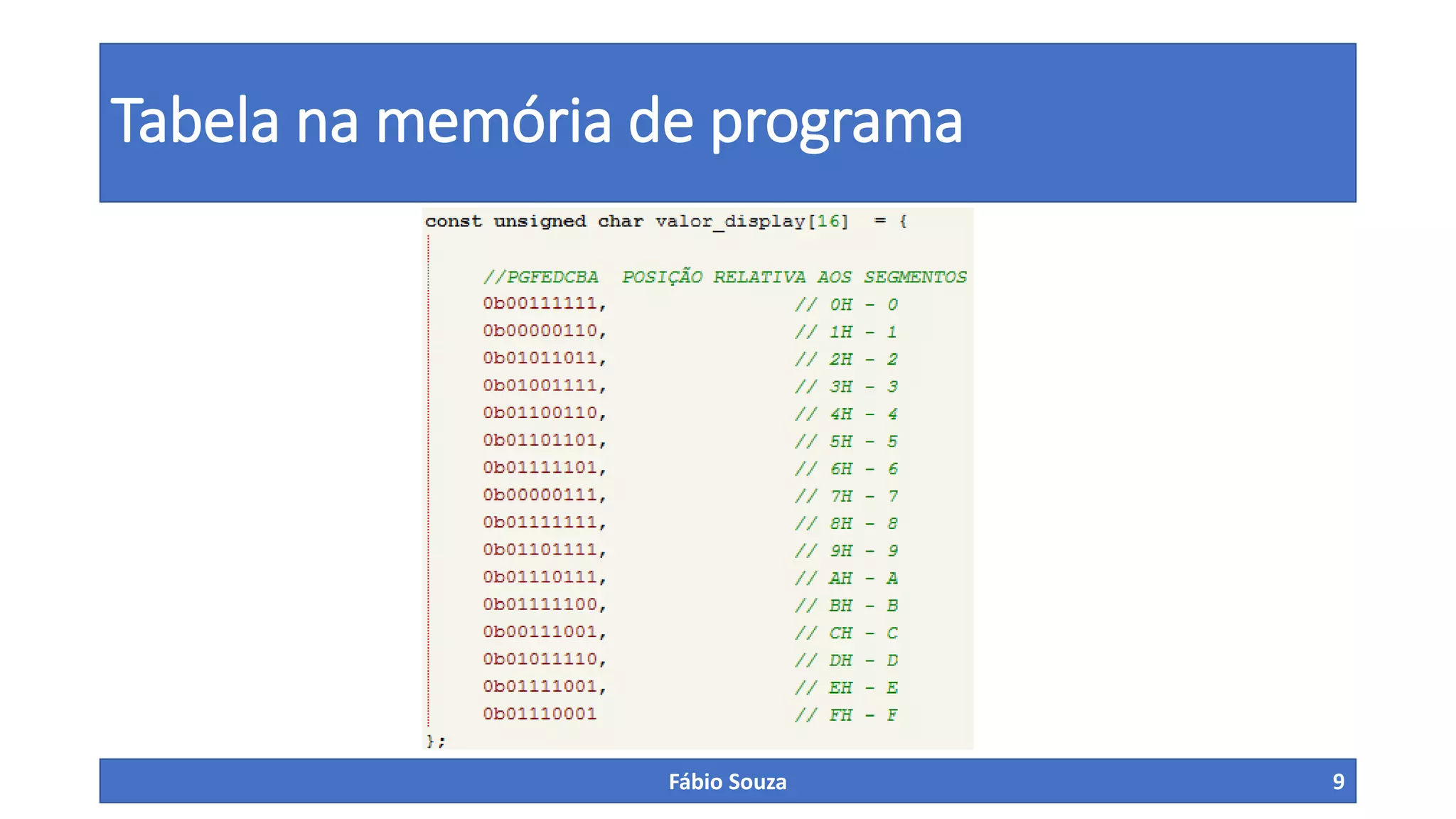

9. Tabela na memória de programa
Fábio Souza
9

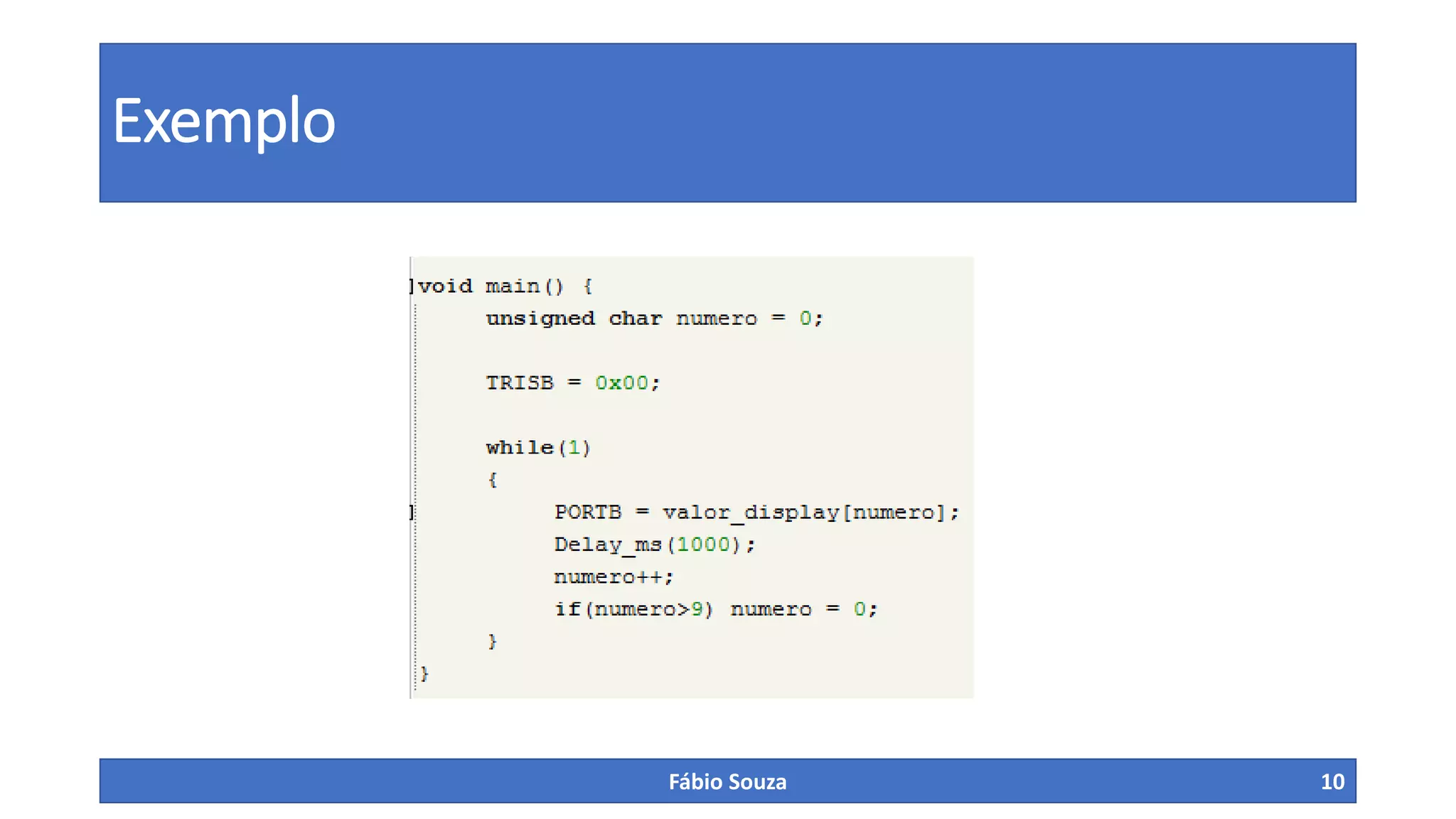

10. Exemplo
Fábio Souza
10

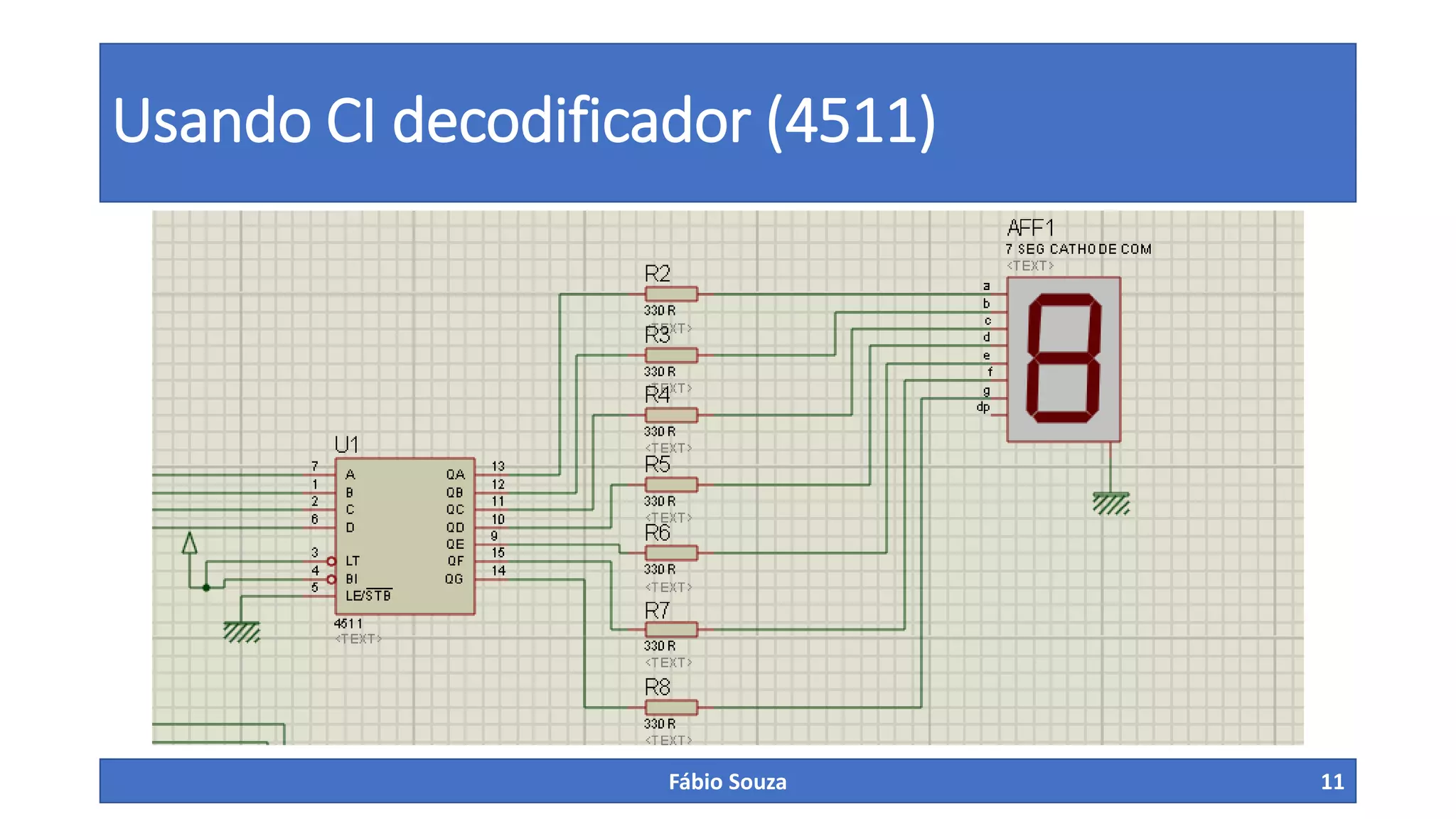

11. Usando CI decodificador (4511)
Fábio Souza
11

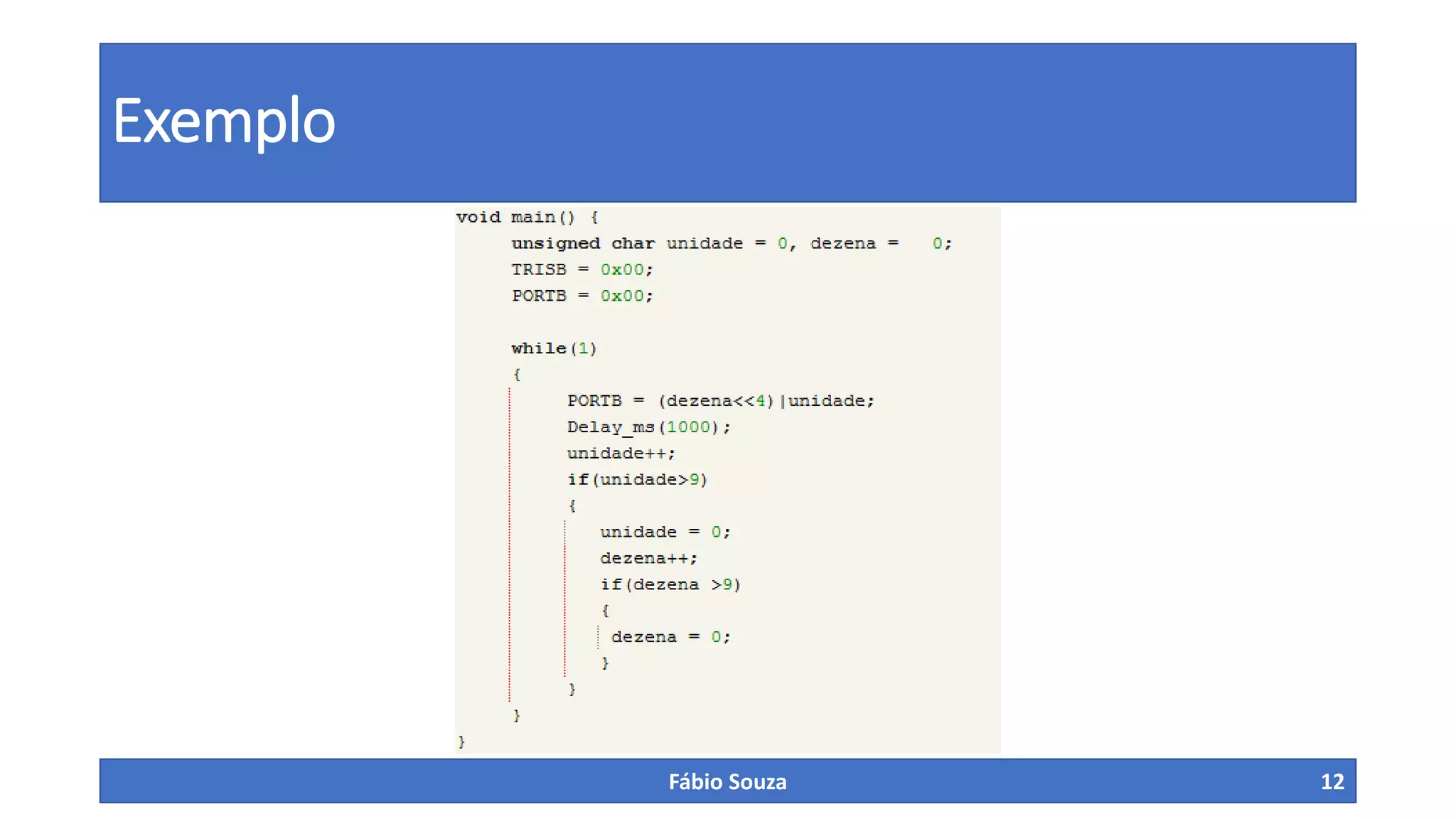

12. Exemplo
Fábio Souza
12

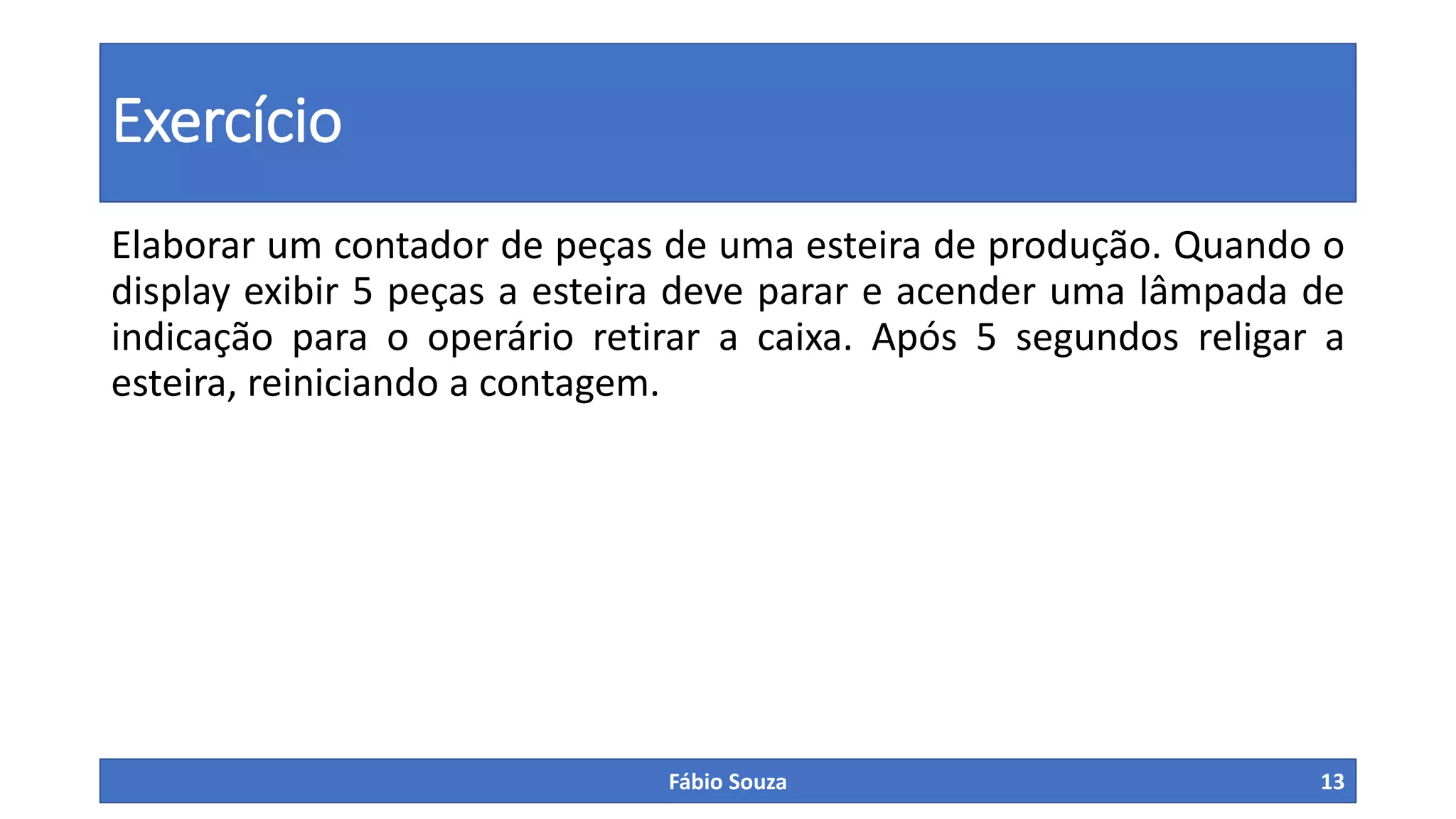

13. Exercício
Elaborar um contador de peças de uma esteira de produção. Quando o
display exibir 5 peças a esteira deve parar e acender uma lâmpada de
indicação para o operário retirar a caixa. Após 5 segundos religar a
esteira, reiniciando a contagem.
Fábio Souza
13
