1. Construindo sua placa
baseada em Arduino
Arduino Day 2016
Fábio Souza

2. Sobre o
palestrante
Administrador do Portal Embarcados
Engenheiro Eletricista
Professor
Experiência em projetos eletrônicos
Hardware e firmware

3. Embarcados

4. Agenda
Arduino
Evolução das placas
Montando um placa
Ferramentas
Exemplos

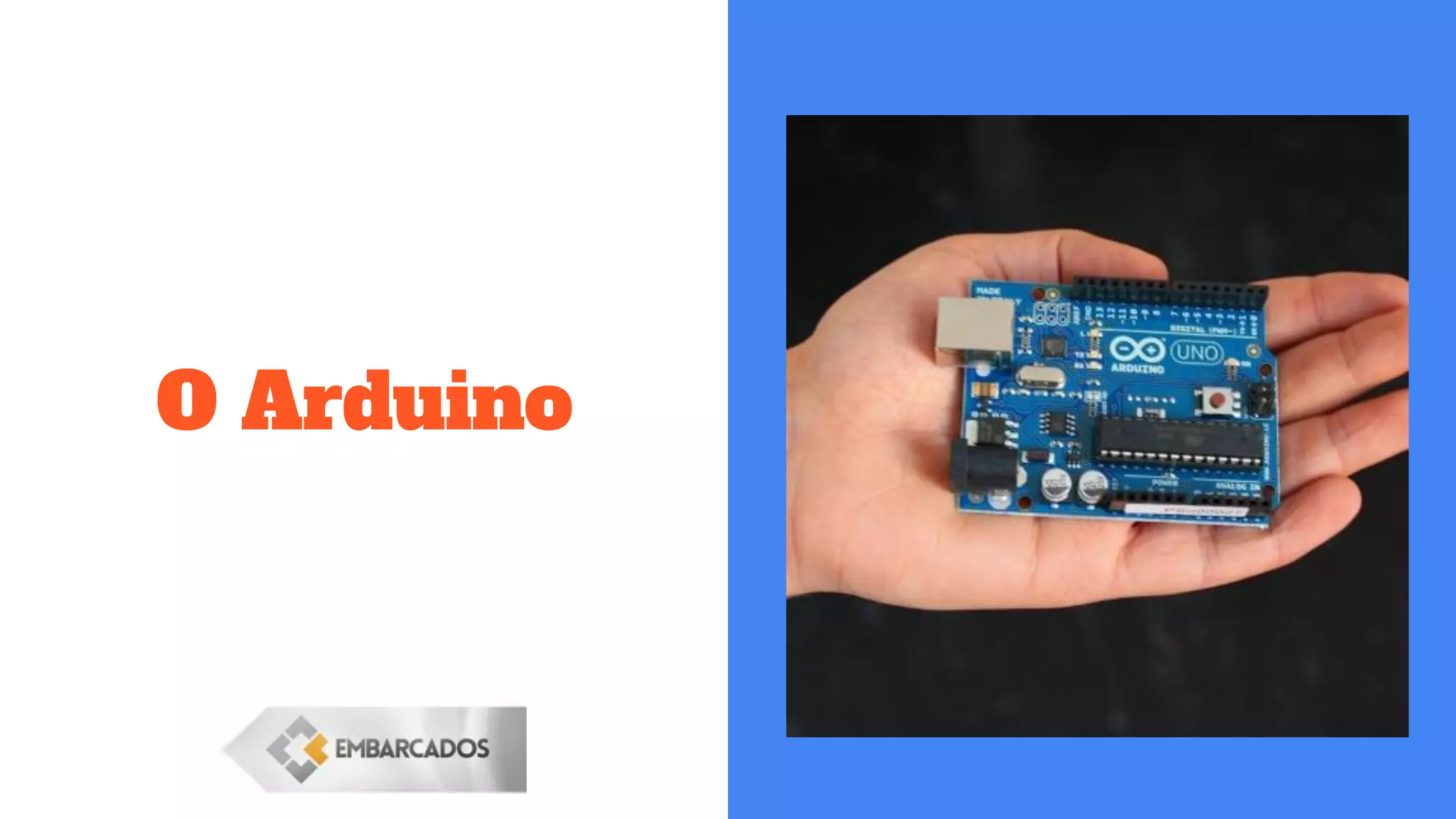

5. O Arduino

6. Arduino
“ Arduino is an open-source electronics platform
based on easy-to-use hardware and software.”
Fonte: http://www.arduino.cc/en/Guide/Introduction

7. Criadores do Arduino
Mais detalhes da equipe atual:
https://www.arduino.cc/en/Main/AboutUs

8. Arduino X Arduino
www.arduino.org www.arduino.cc
Imagem: http://hackaday.com/2015/02/25/arduino-v-arduino/
Arduino X Arduino: Entenda a briga judicial e de mercado entre os co-fundadores do projeto

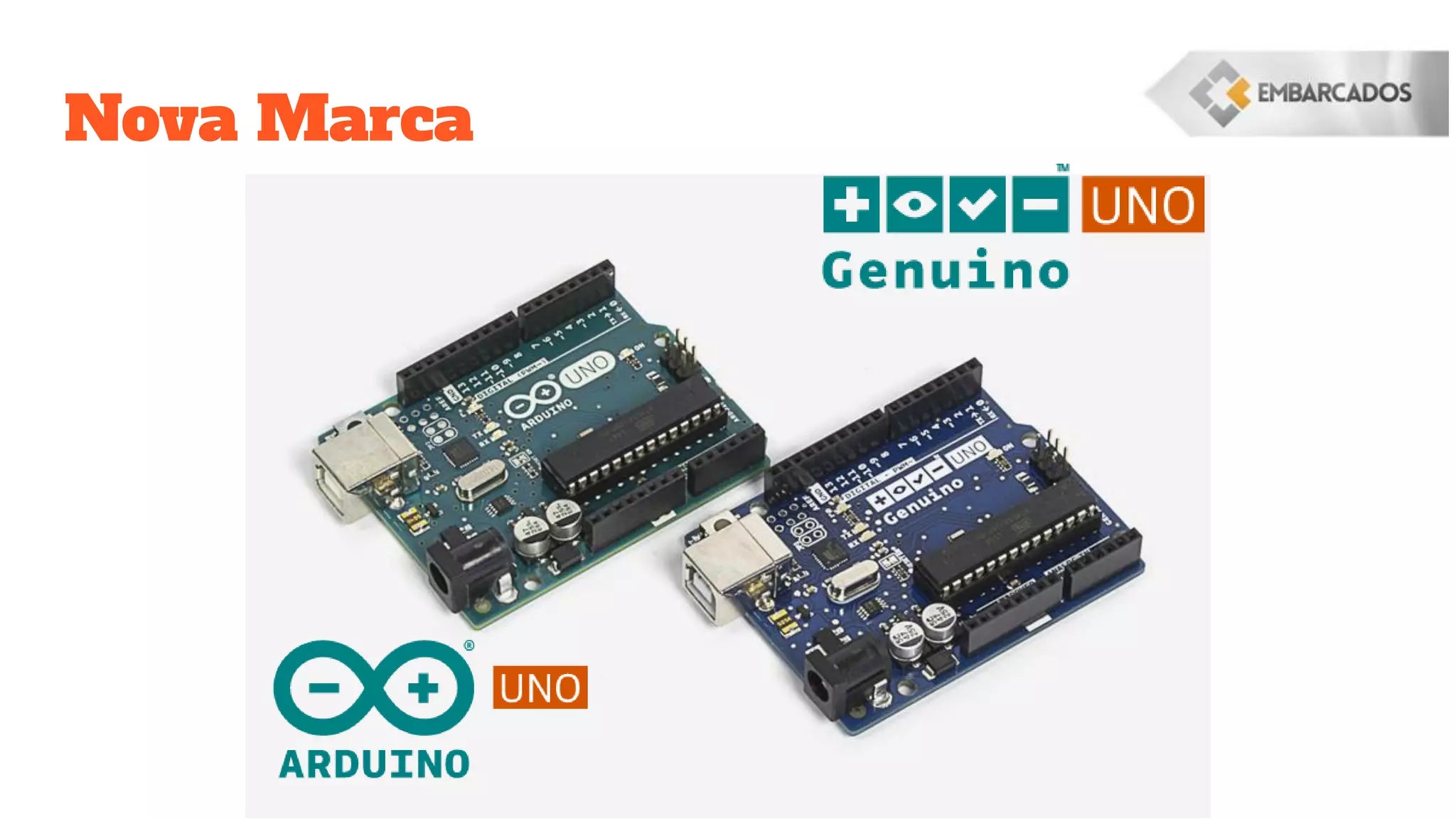

9. Nova Marca

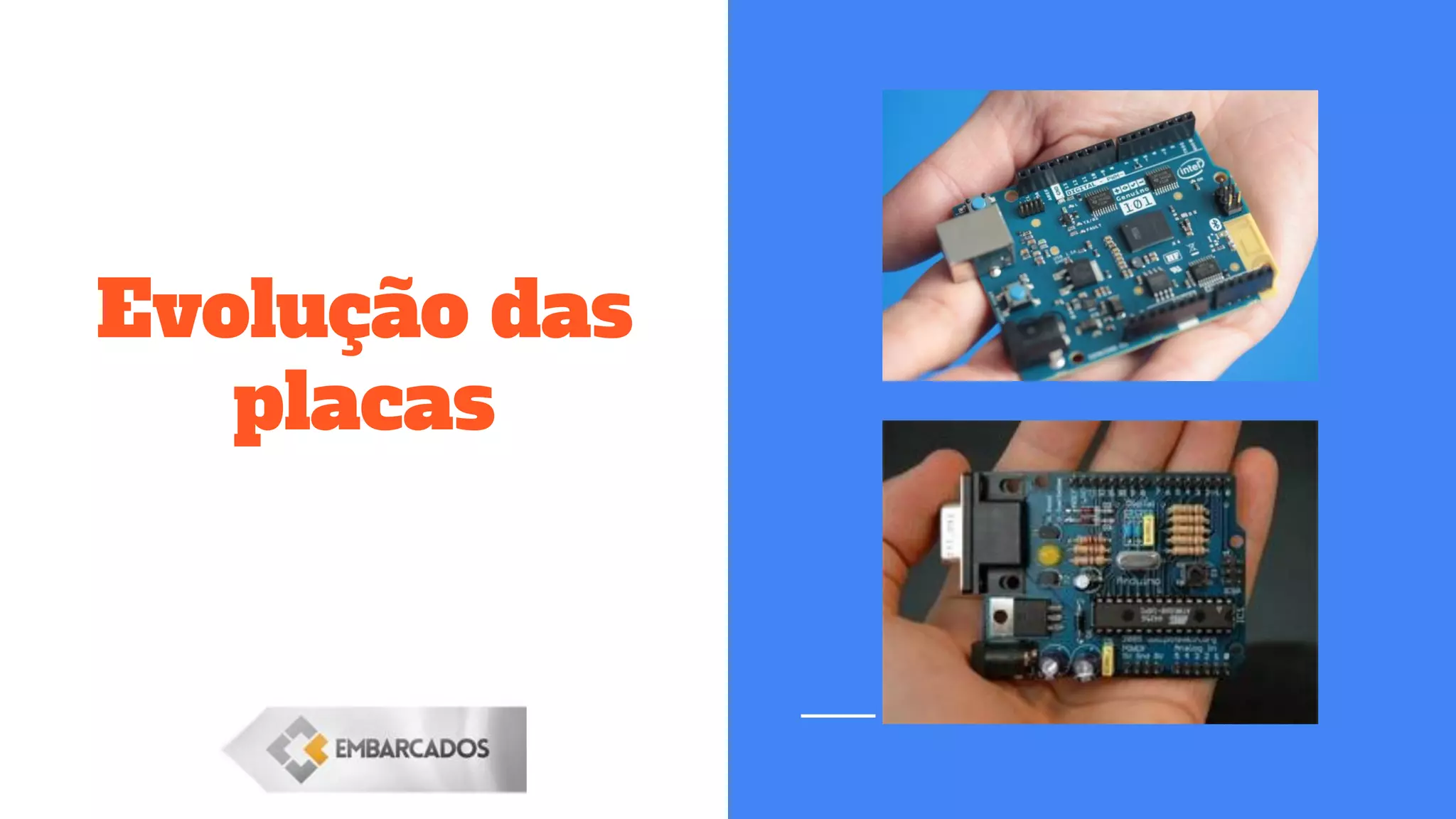

10. Evolução das
placas

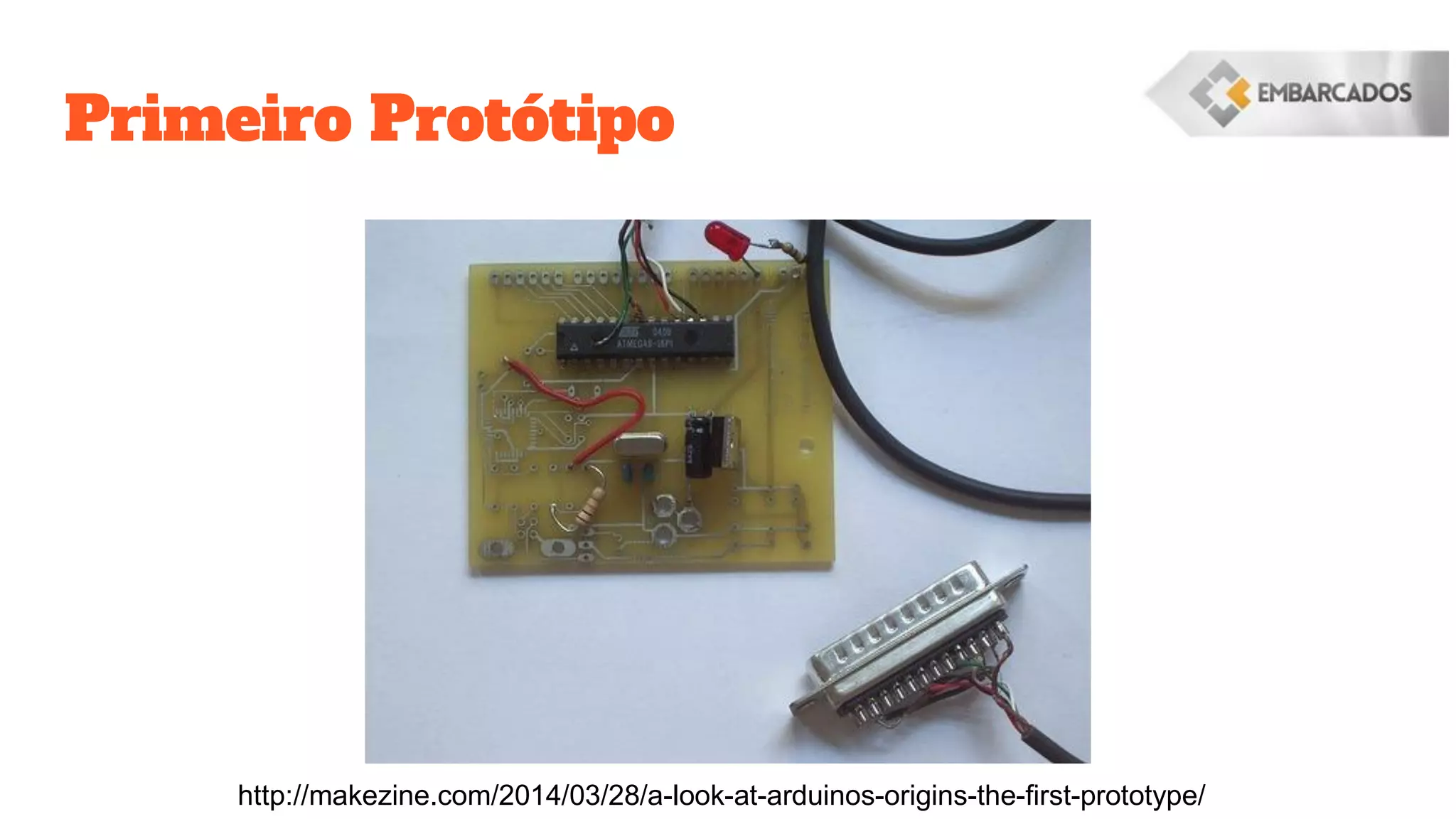

11. Primeiro Protótipo
http://makezine.com/2014/03/28/a-look-at-arduinos-origins-the-first-prototype/

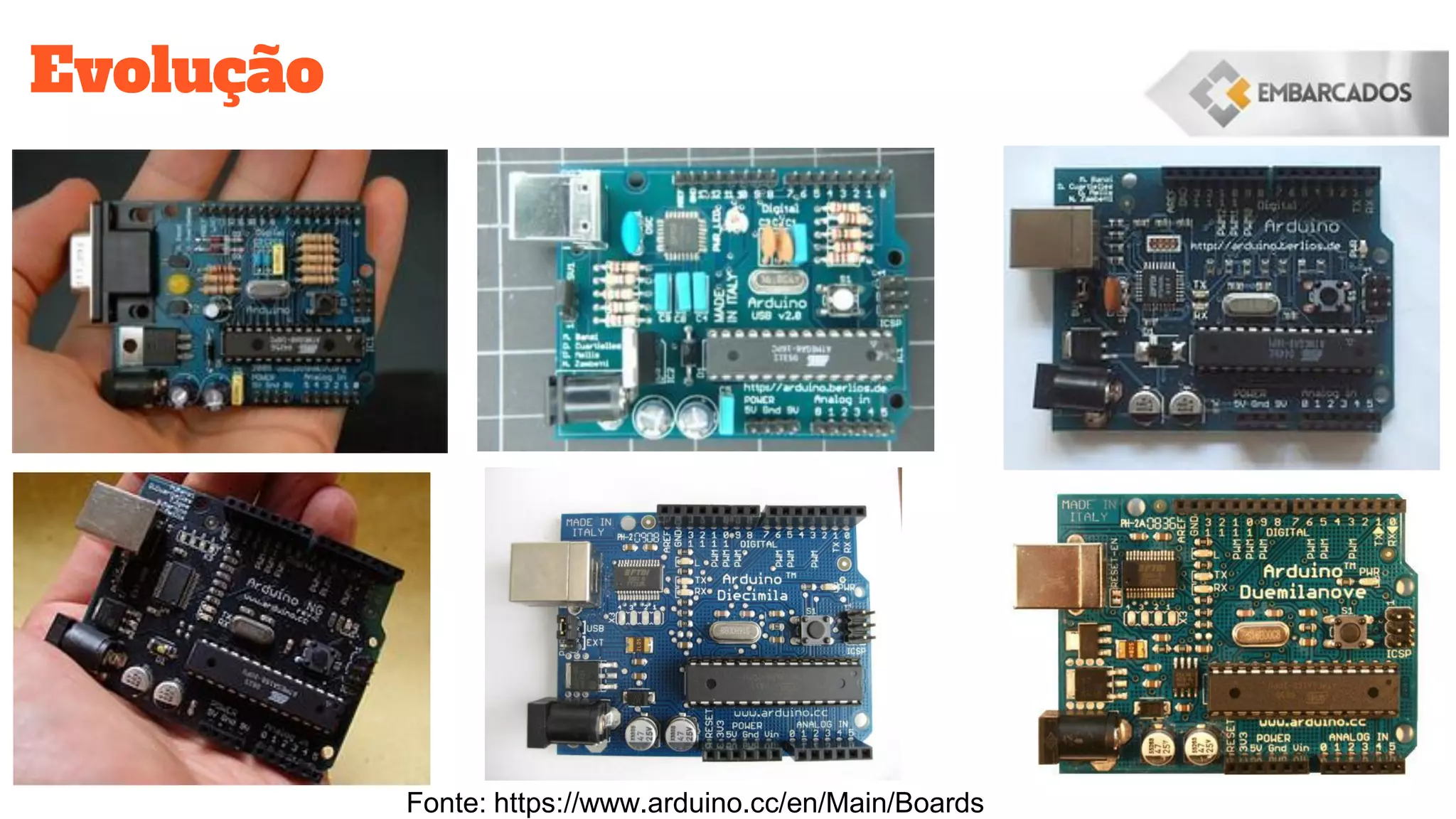

12. Evolução
Fonte: https://www.arduino.cc/en/Main/Boards

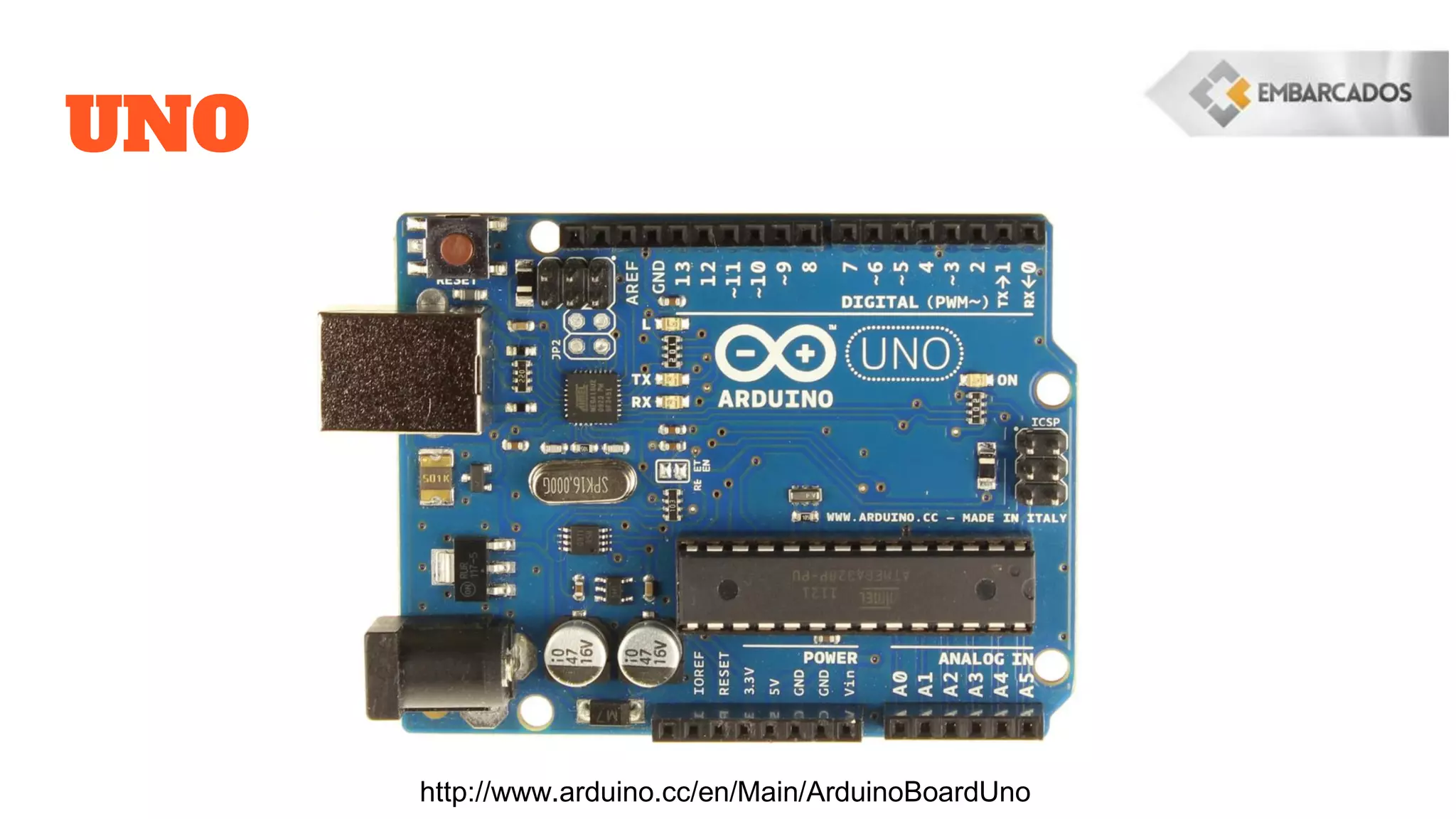

13. UNO
http://www.arduino.cc/en/Main/ArduinoBoardUno

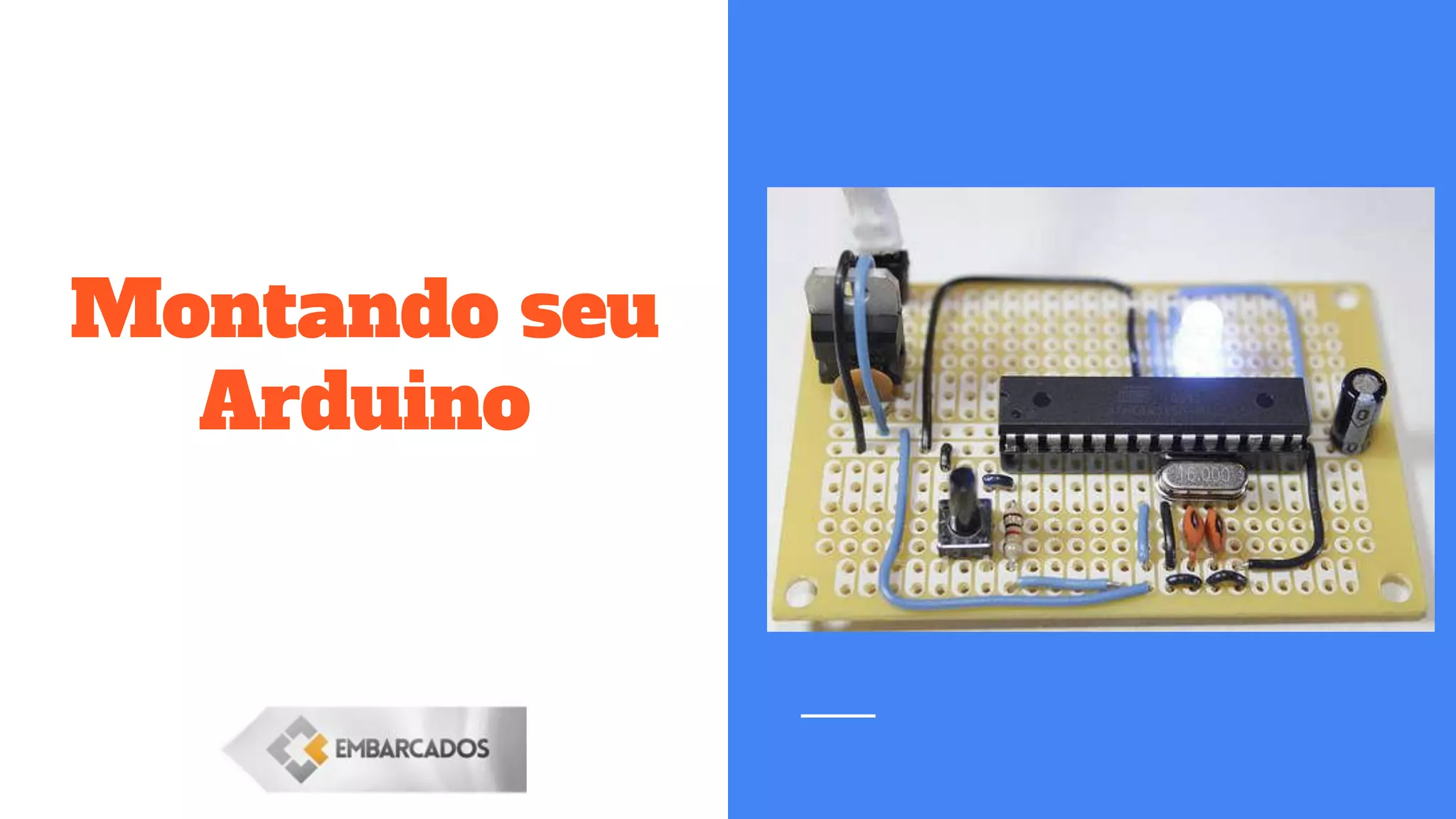

14. Montando seu
Arduino

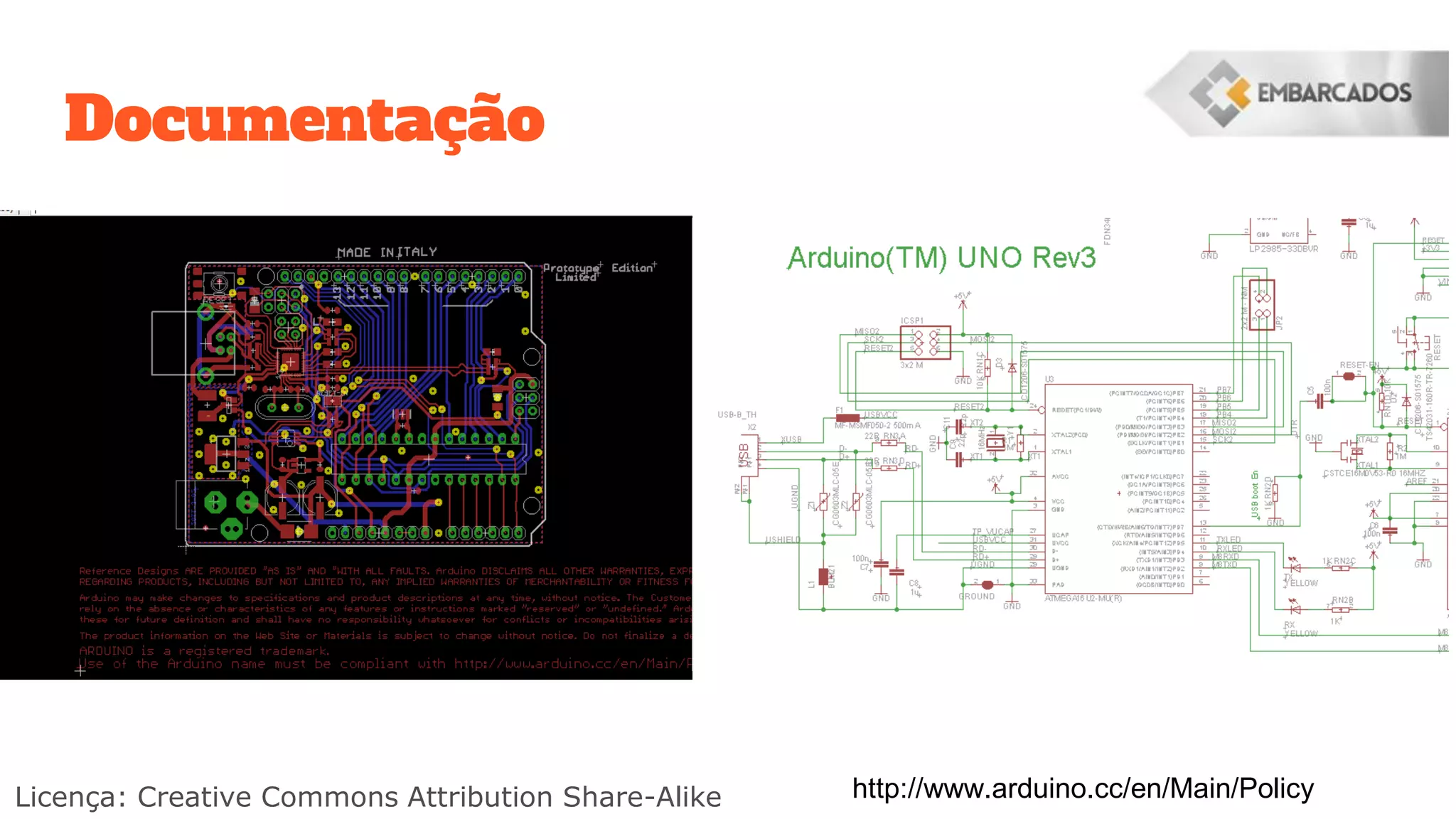

15. Documentação
http://www.arduino.cc/en/Main/PolicyLicença: Creative Commons Attribution Share-Alike

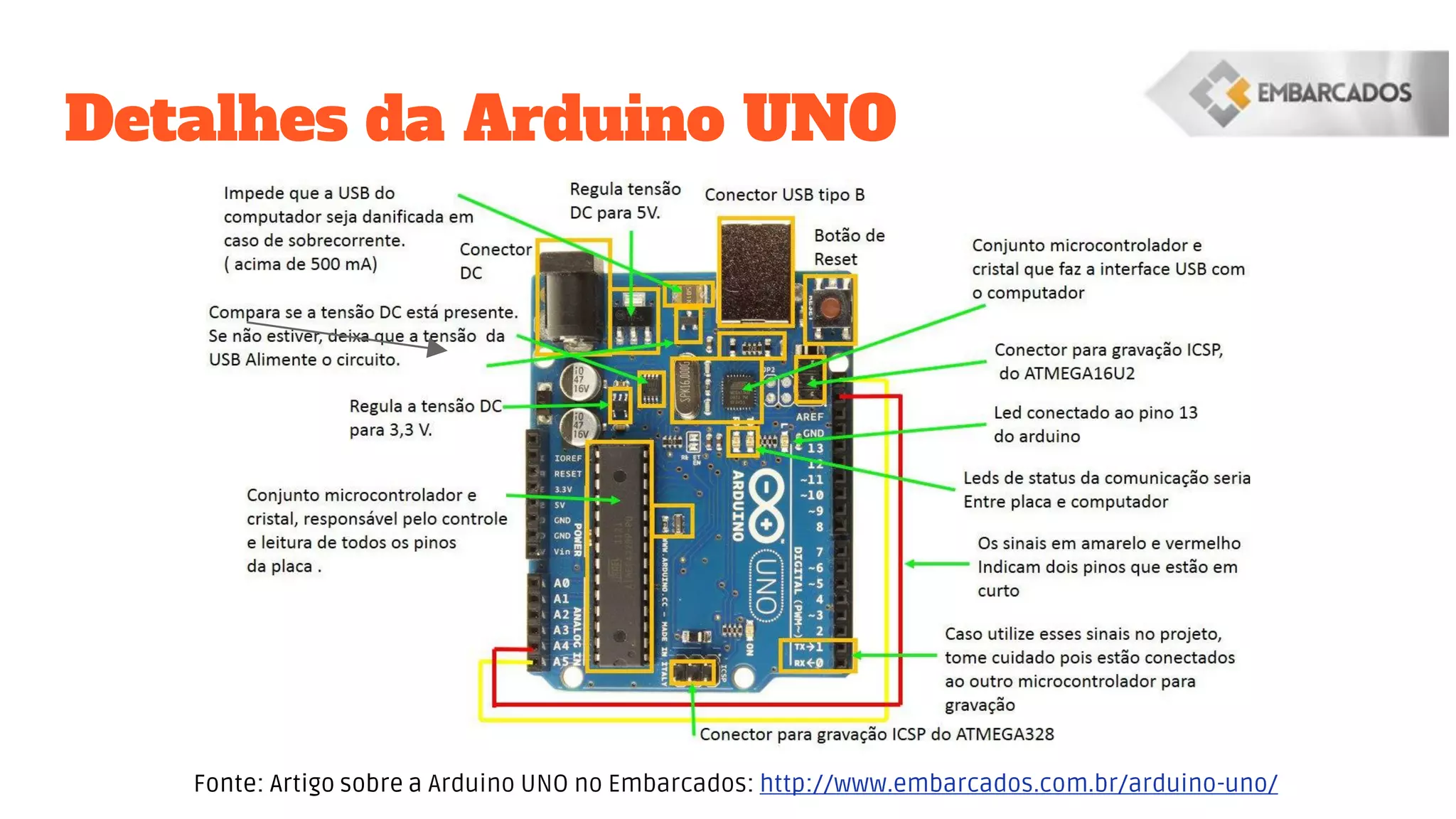

16. Detalhes da Arduino UNO
Fonte: Artigo sobre a Arduino UNO no Embarcados: http://www.embarcados.com.br/arduino-uno/

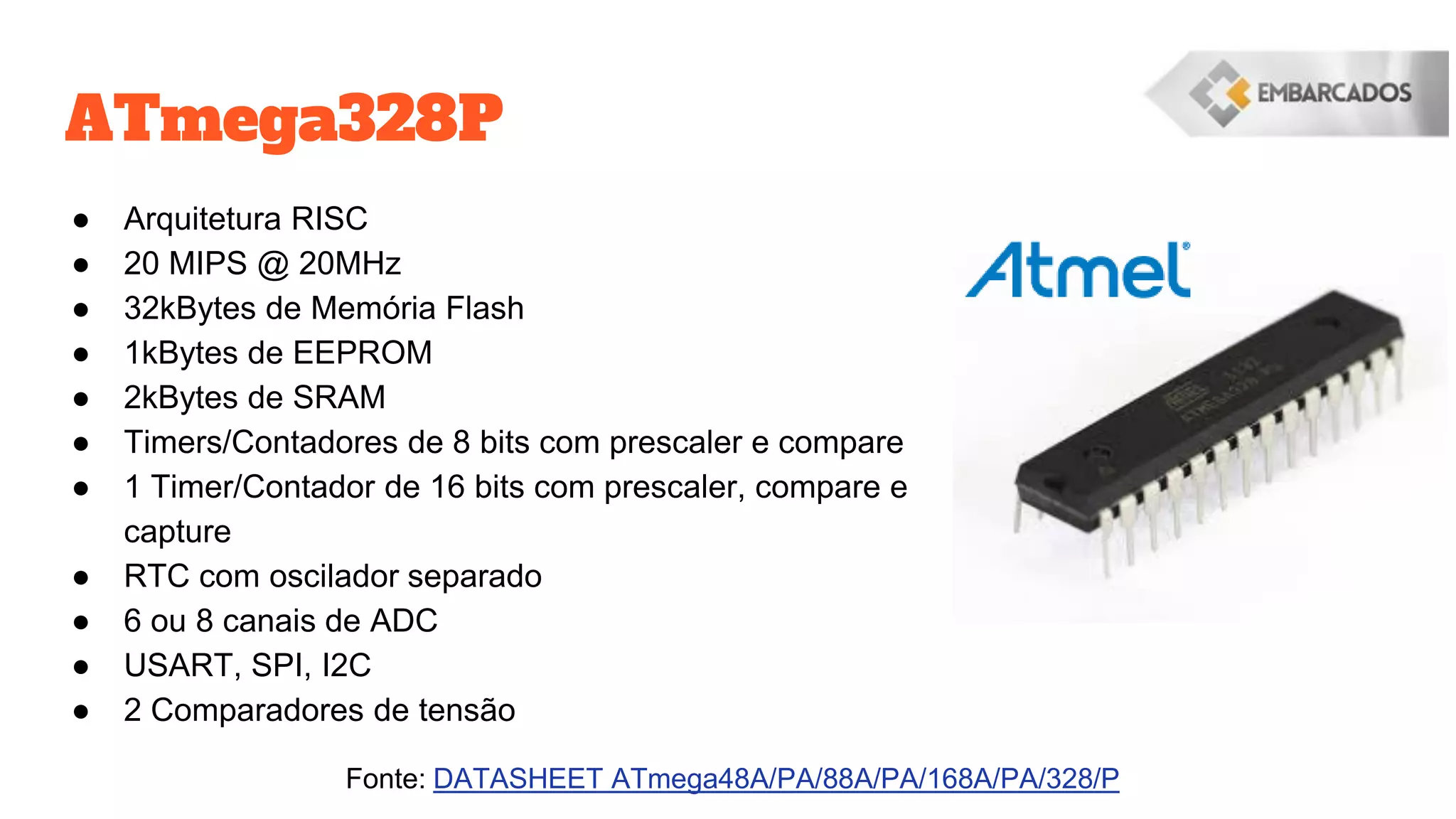

17. ATmega328P
● Arquitetura RISC
● 20 MIPS @ 20MHz
● 32kBytes de Memória Flash
● 1kBytes de EEPROM
● 2kBytes de SRAM
● Timers/Contadores de 8 bits com prescaler e compare
● 1 Timer/Contador de 16 bits com prescaler, compare e
capture
● RTC com oscilador separado
● 6 ou 8 canais de ADC
● USART, SPI, I2C
● 2 Comparadores de tensão
Fonte: DATASHEET ATmega48A/PA/88A/PA/168A/PA/328/P

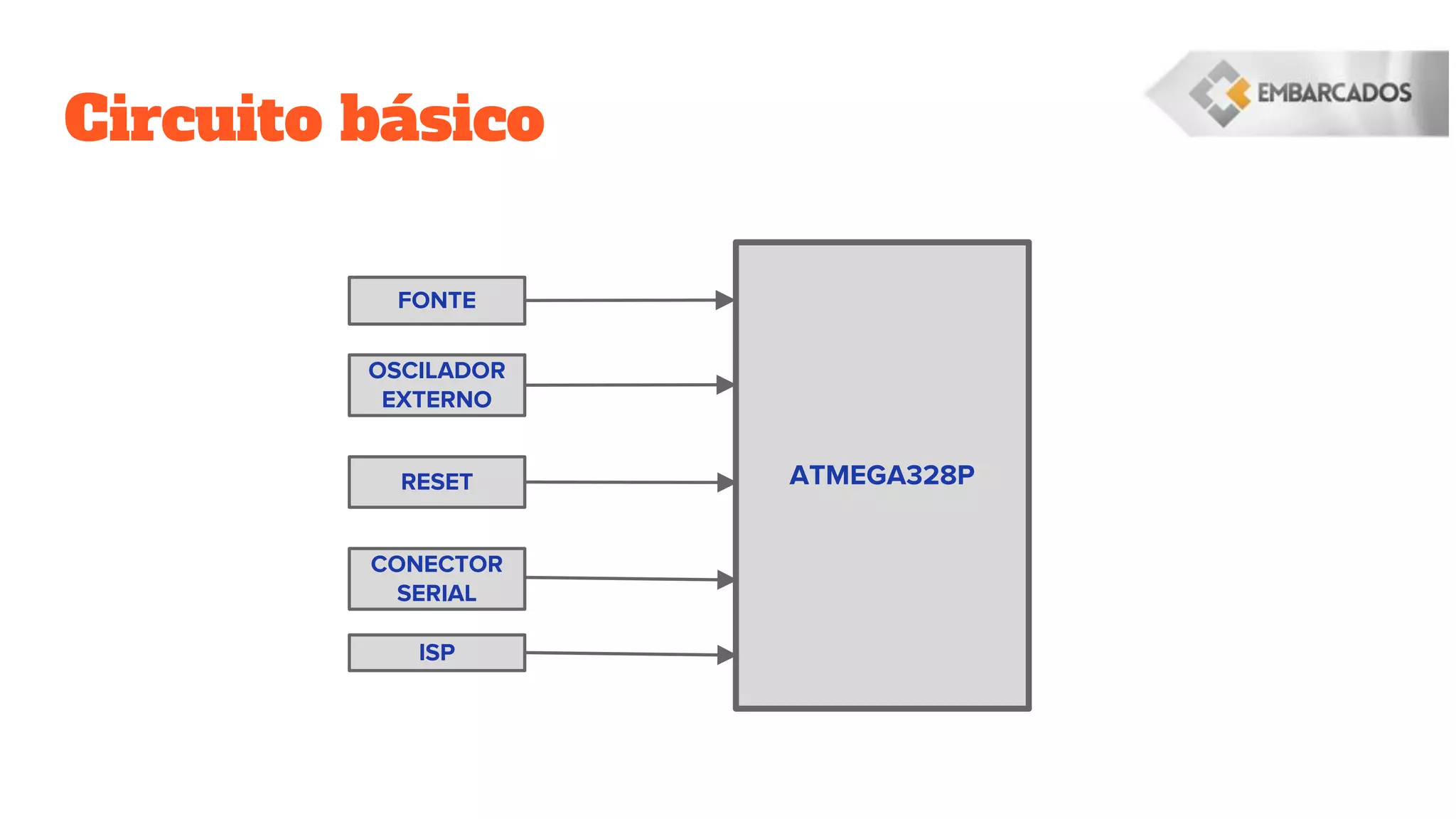

18. Circuito básico
FONTE
ATMEGA328P
OSCILADOR
EXTERNO
RESET
ISP
CONECTOR
SERIAL

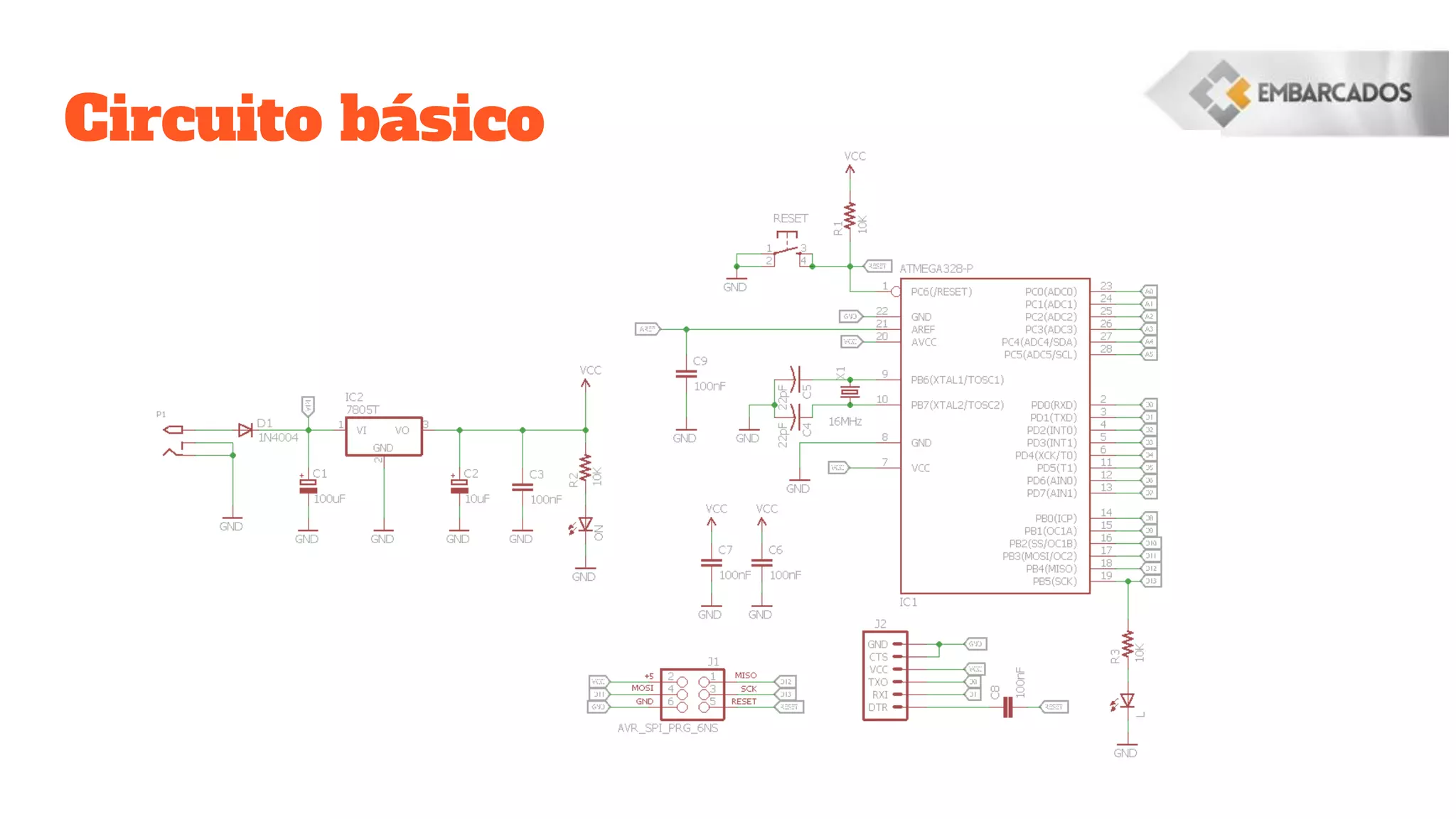

19. Circuito básico

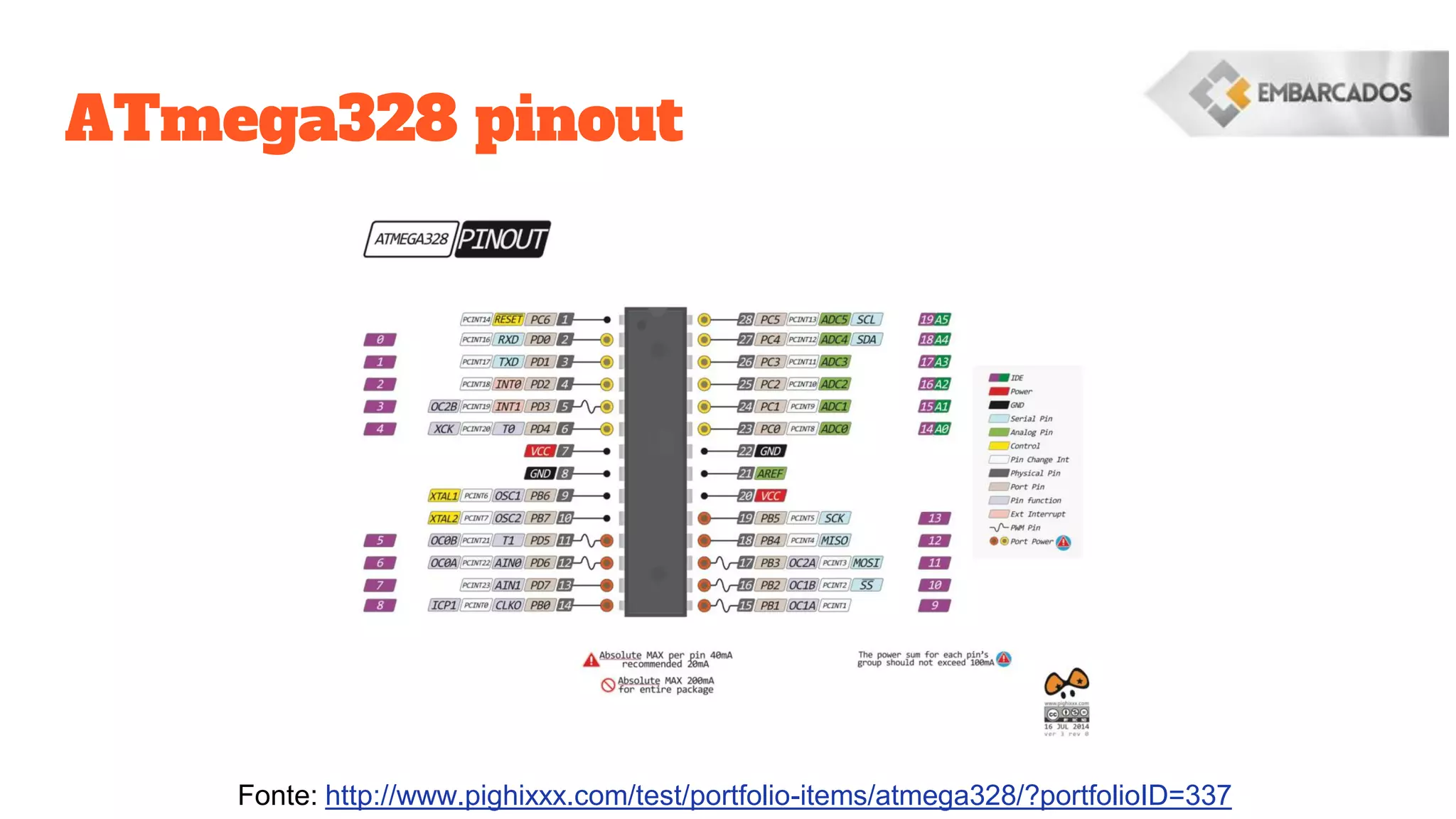

20. ATmega328 pinout
Fonte: http://www.pighixxx.com/test/portfolio-items/atmega328/?portfolioID=337

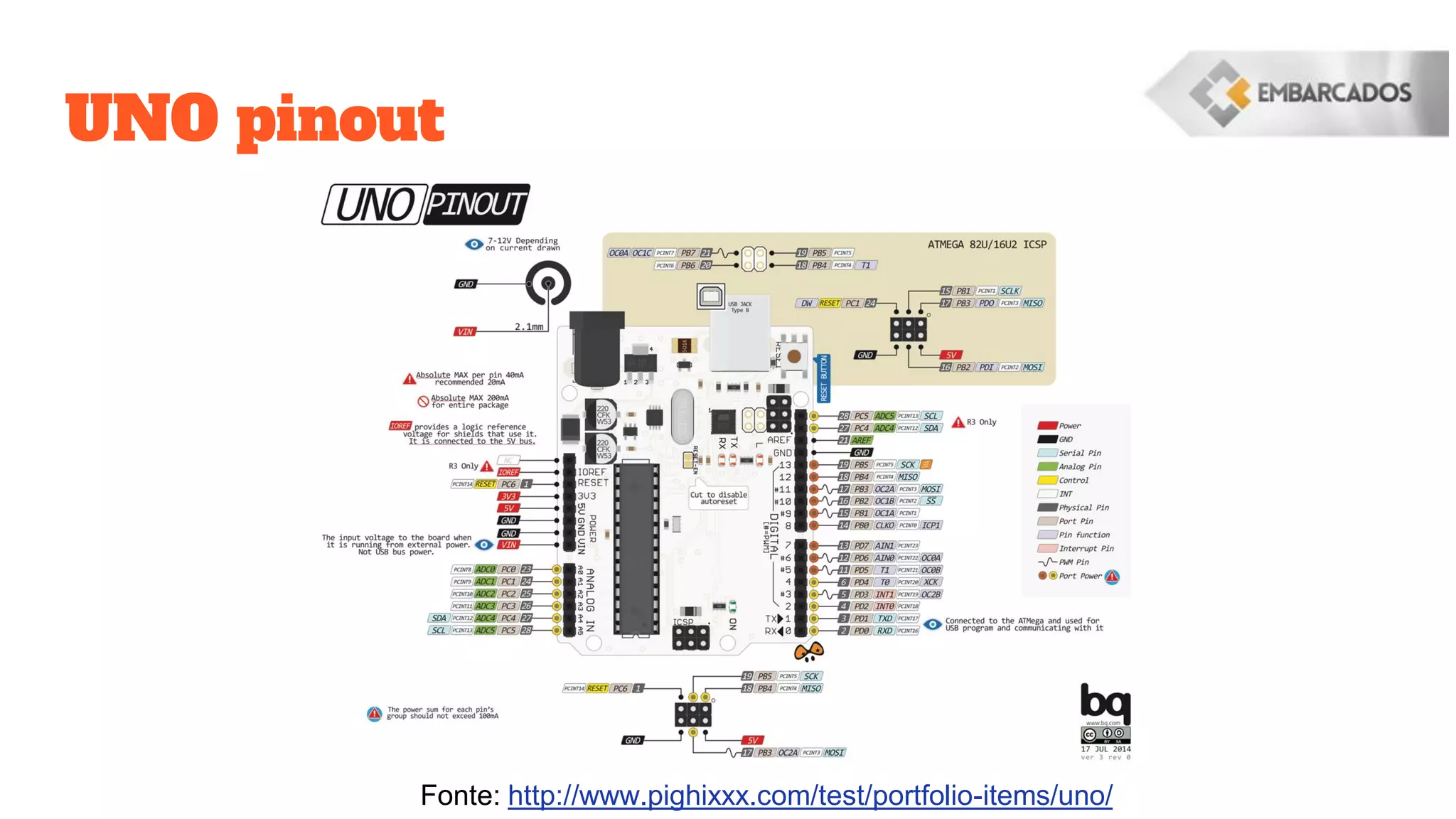

21. UNO pinout
Fonte: http://www.pighixxx.com/test/portfolio-items/uno/

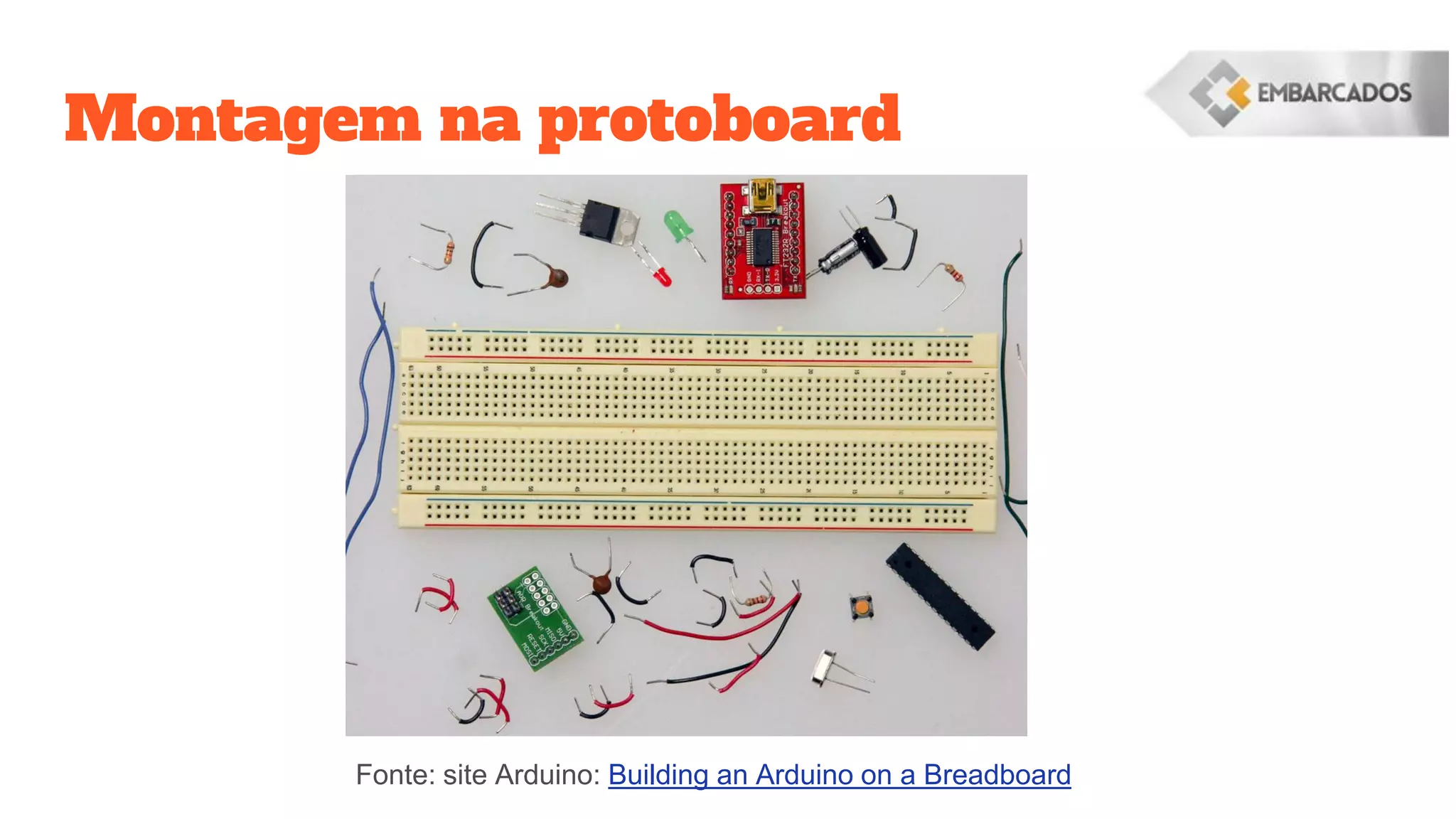

22. Montagem na protoboard
Fonte: site Arduino: Building an Arduino on a Breadboard

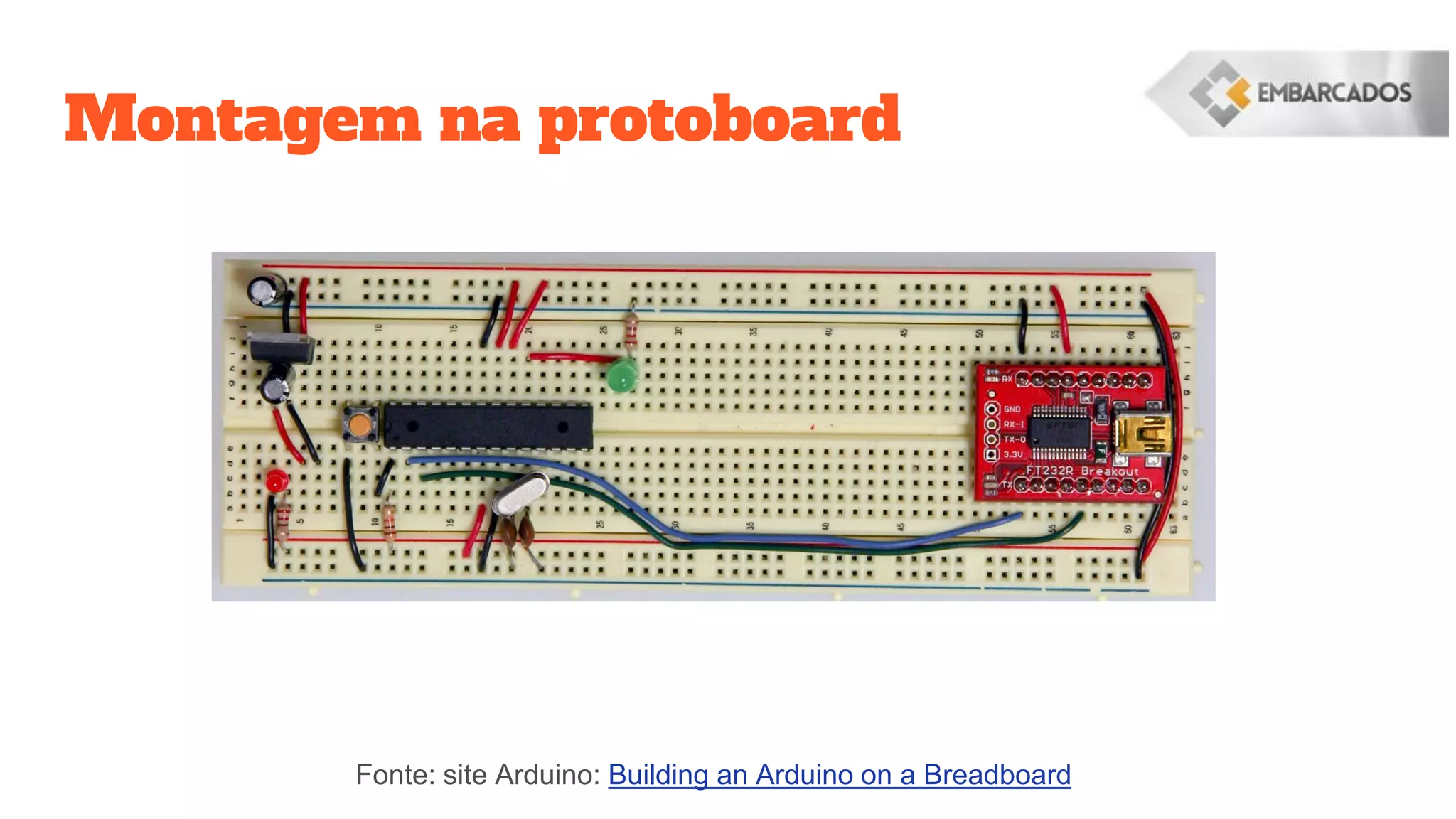

23. Montagem na protoboard
Fonte: site Arduino: Building an Arduino on a Breadboard

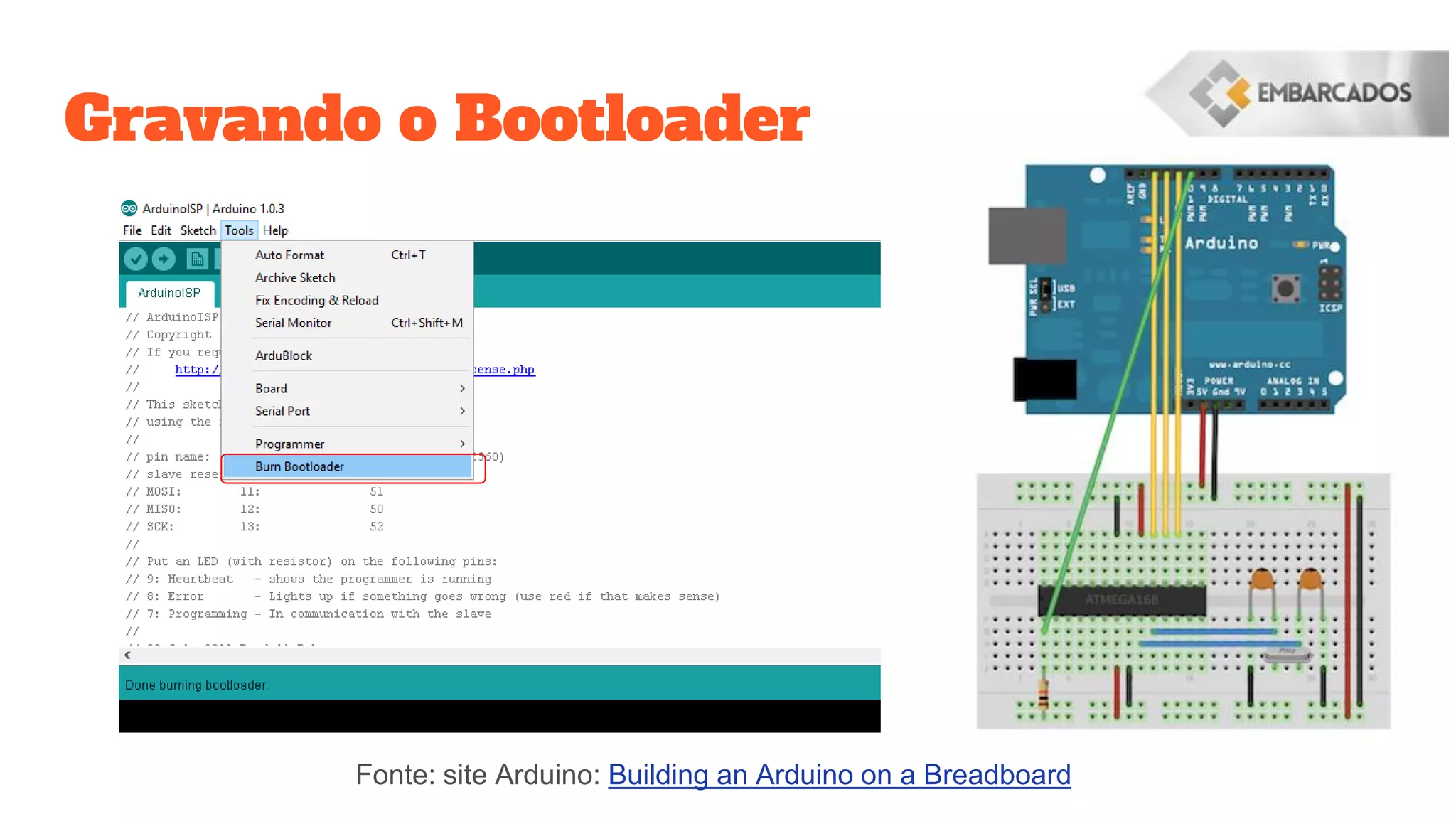

24. Gravando o Bootloader
Fonte: site Arduino: Building an Arduino on a Breadboard

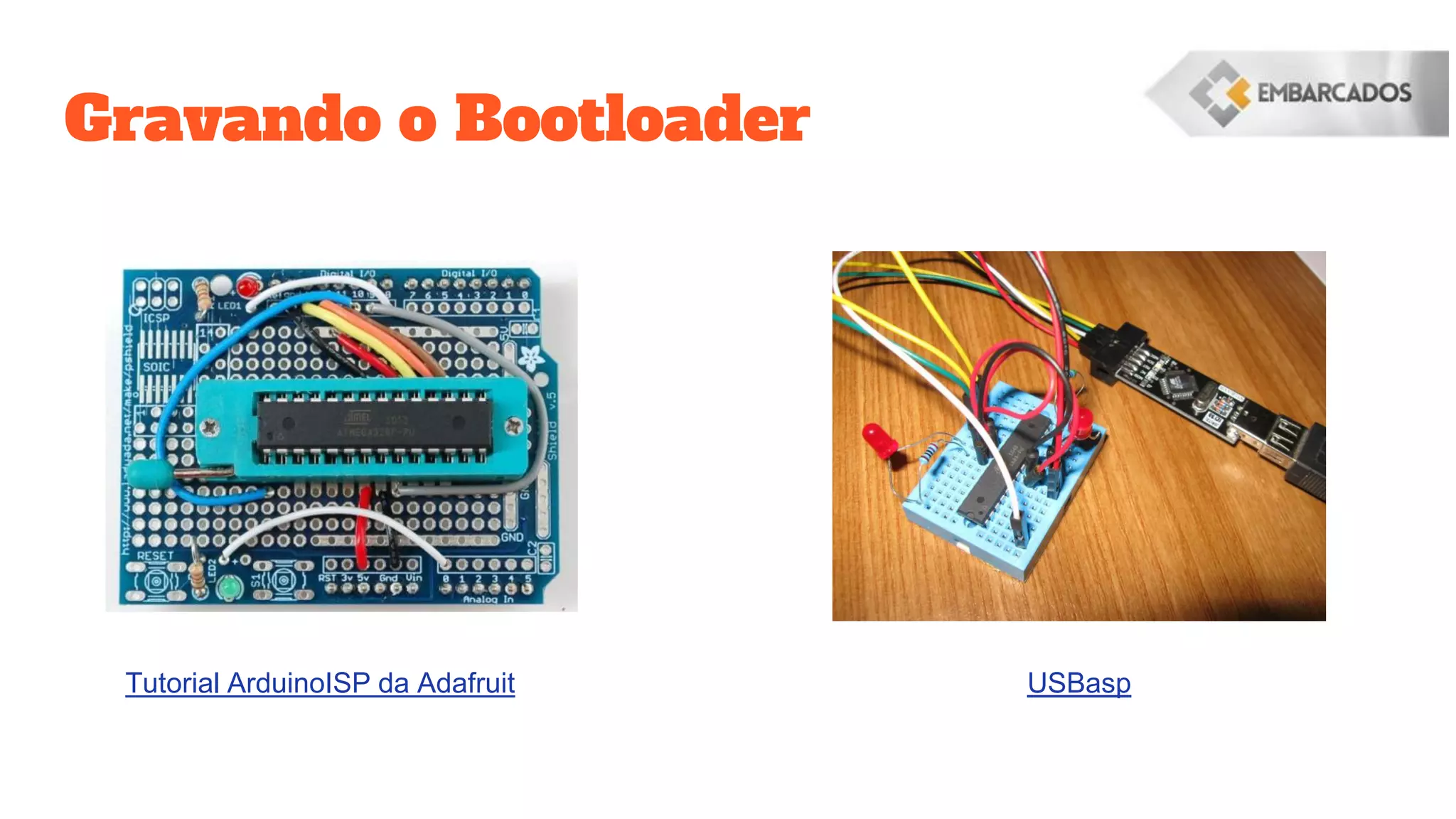

25. Gravando o Bootloader
Tutorial ArduinoISP da Adafruit USBasp

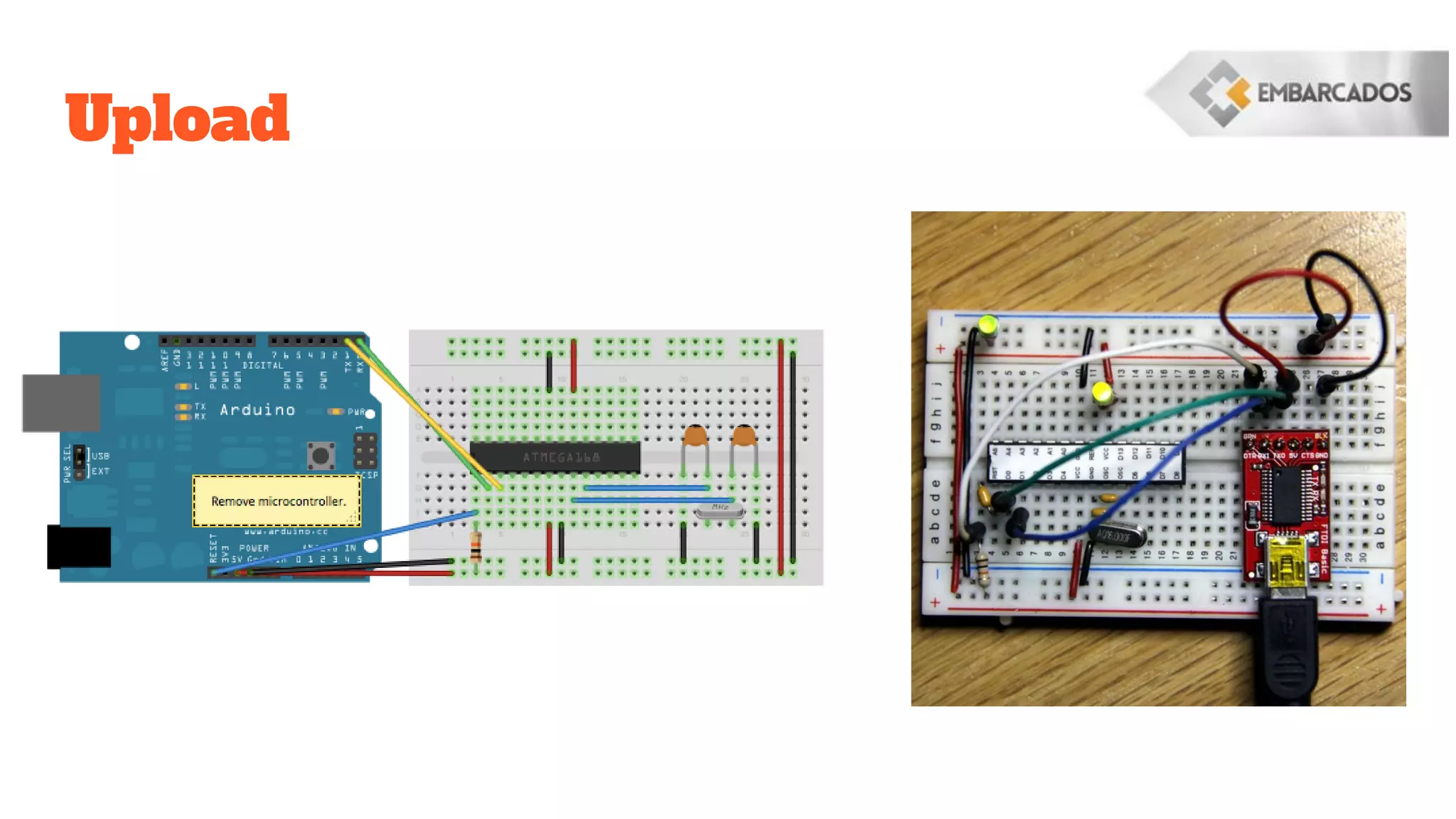

26. Upload

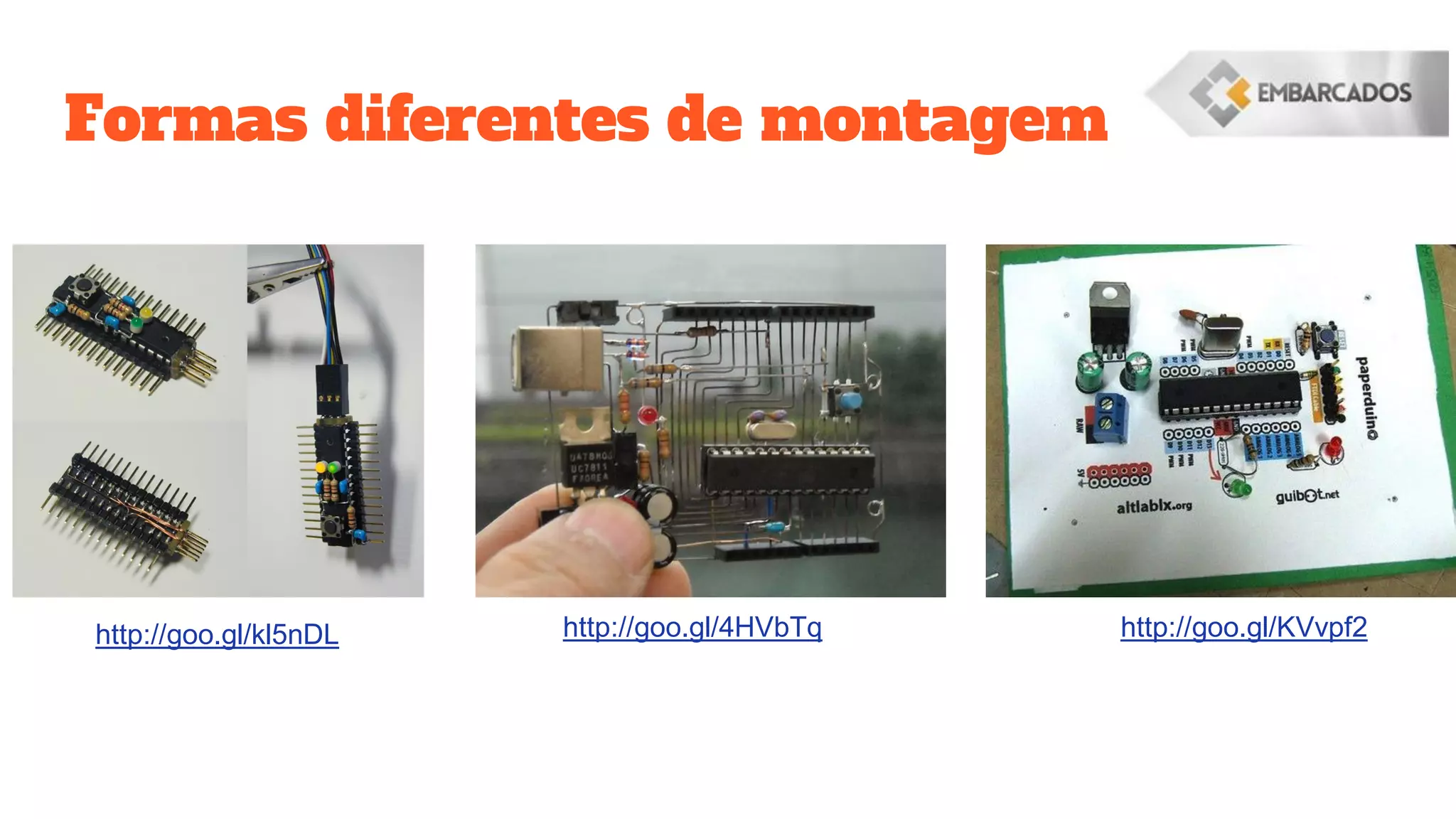

27. Formas diferentes de montagem
http://goo.gl/kl5nDL http://goo.gl/KVvpf2http://goo.gl/4HVbTq

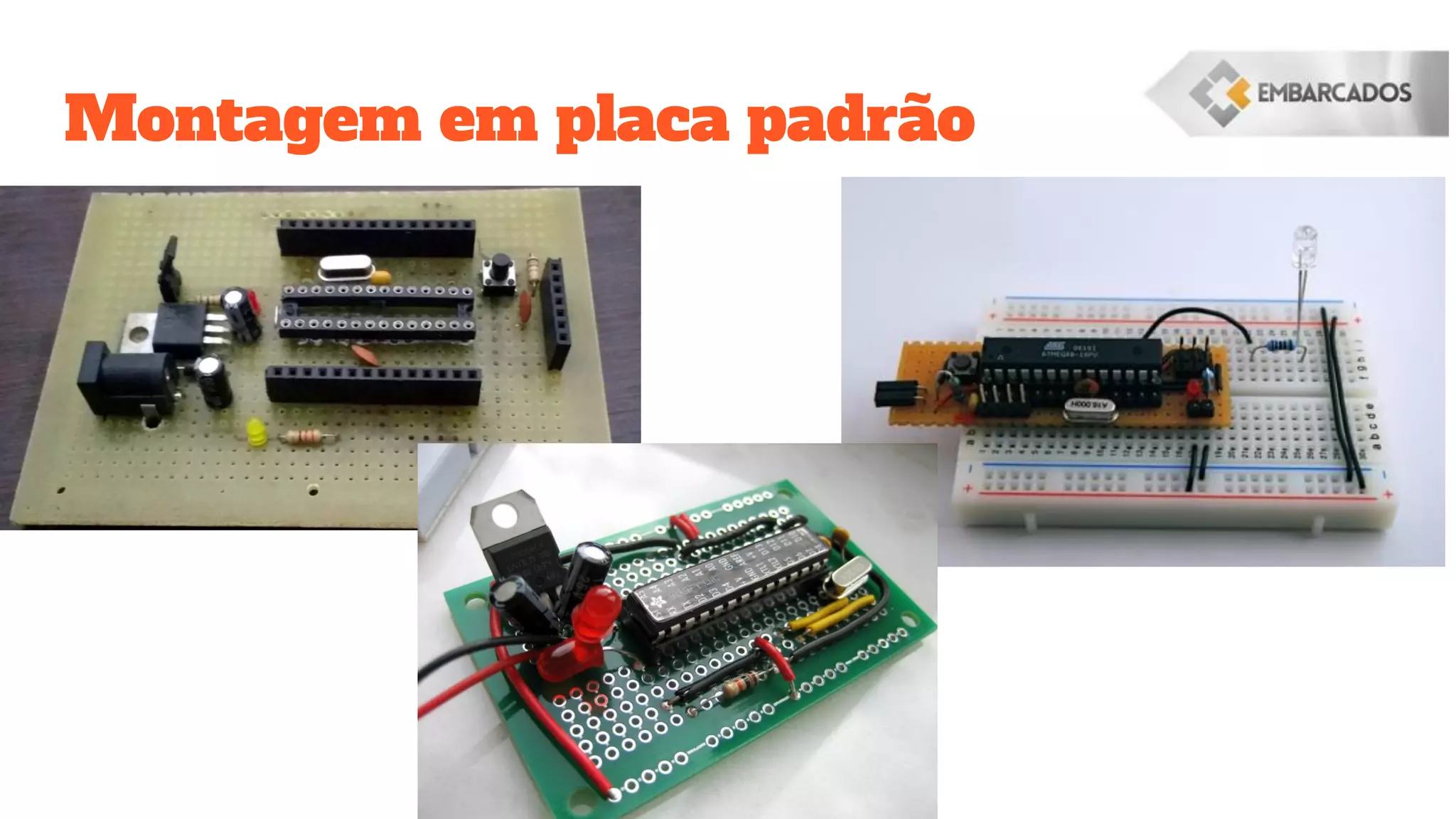

28. Montagem em placa padrão

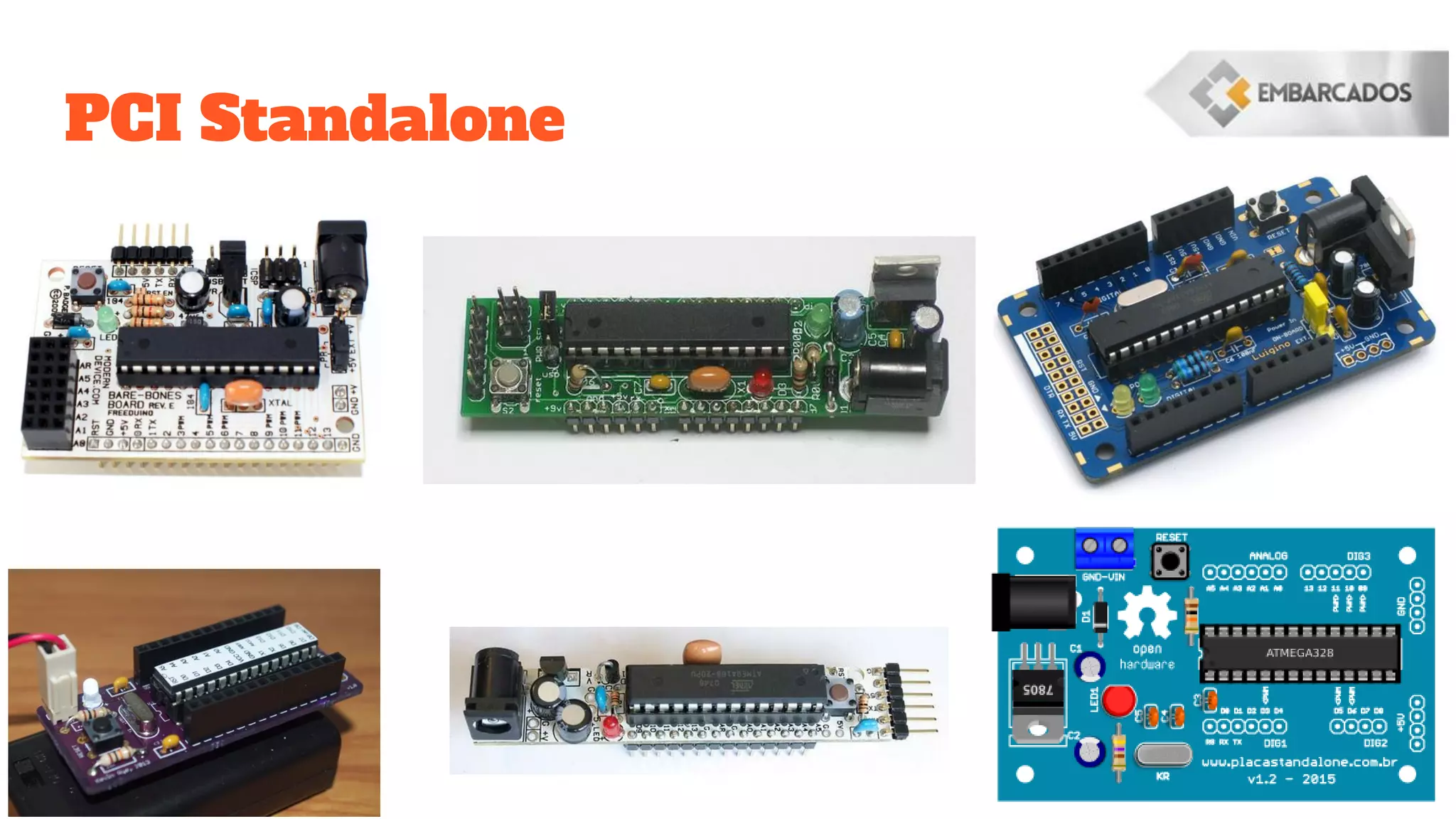

29. PCI Standalone

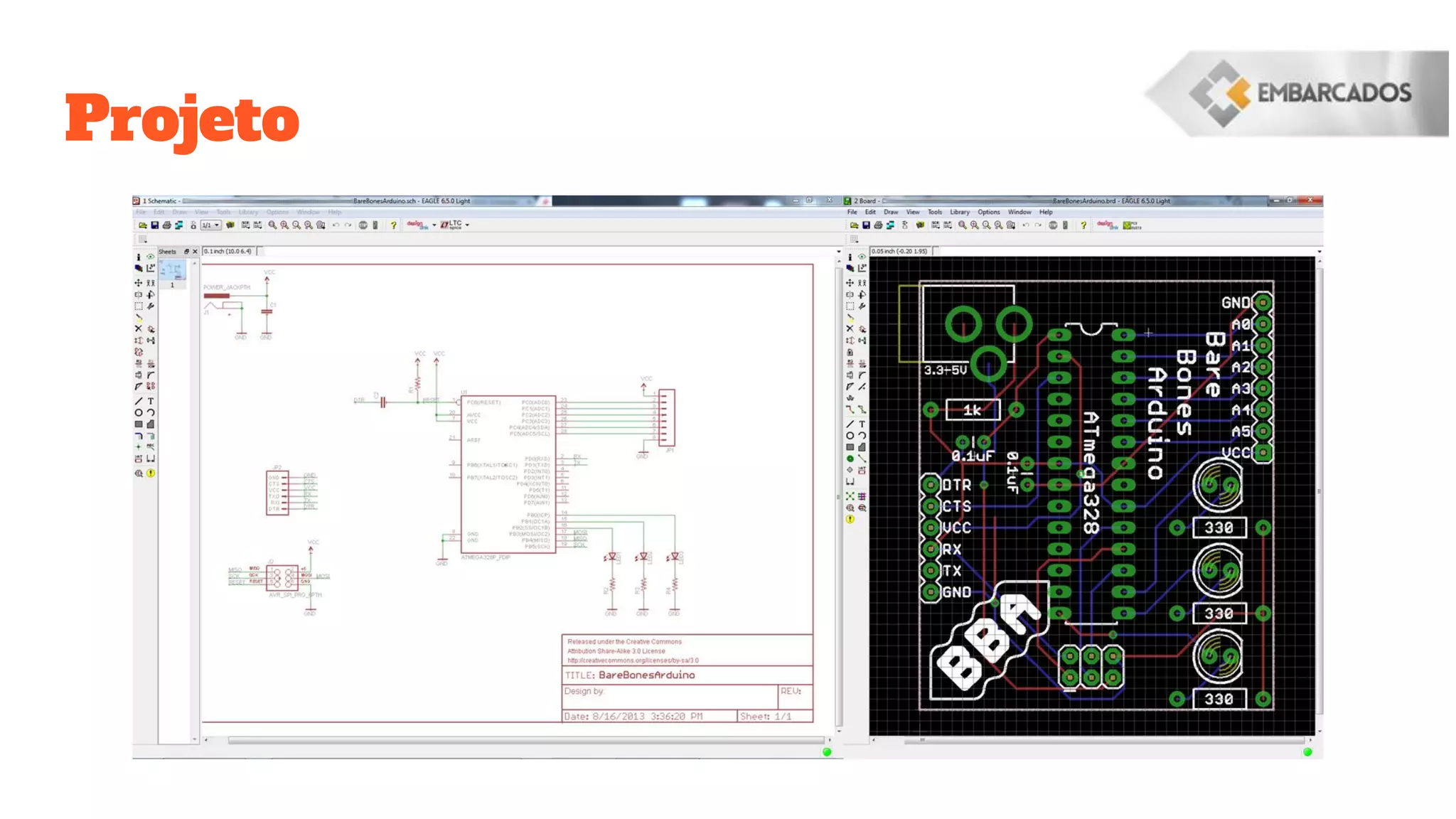

30. Projeto

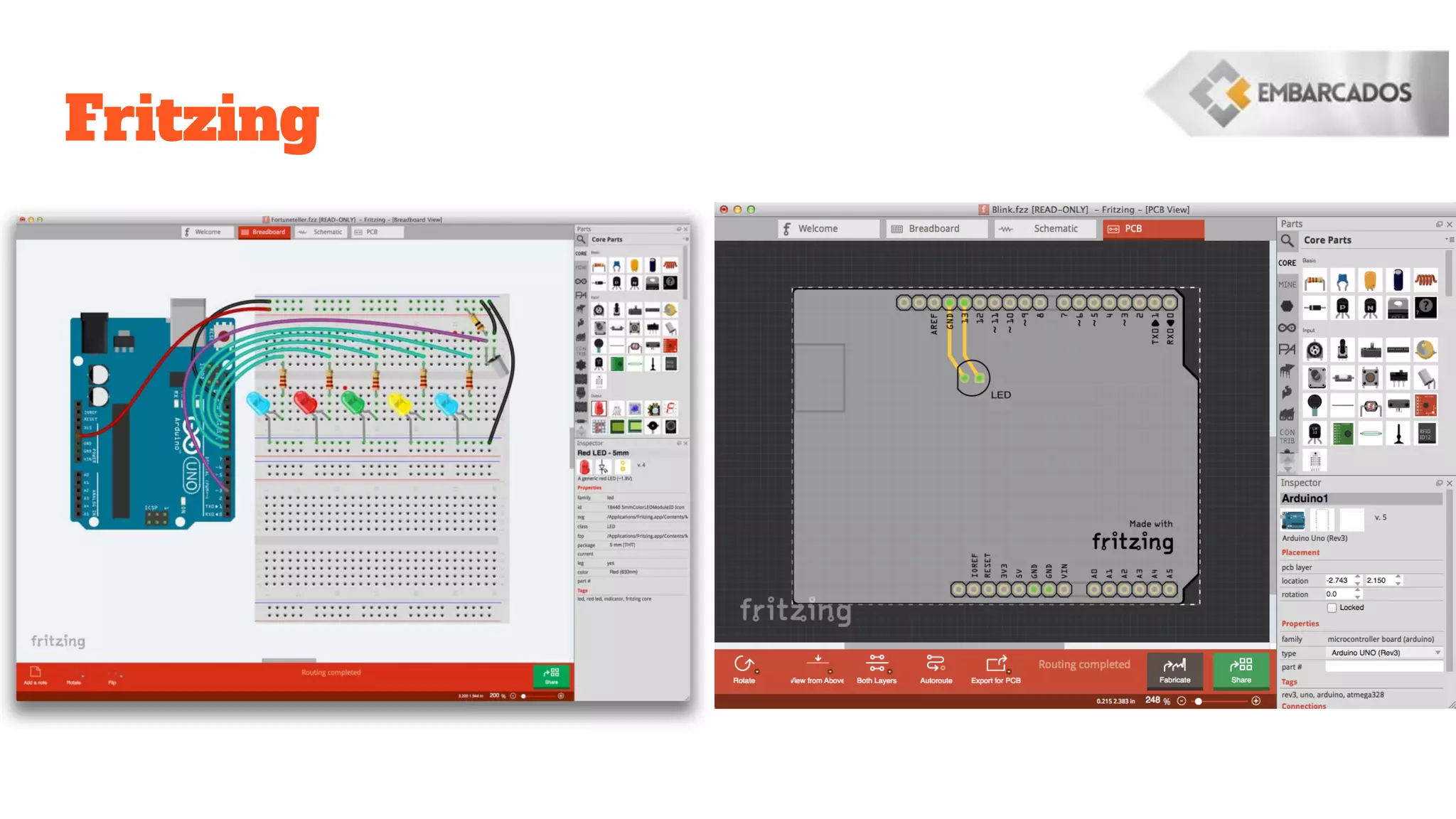

31. Fritzing

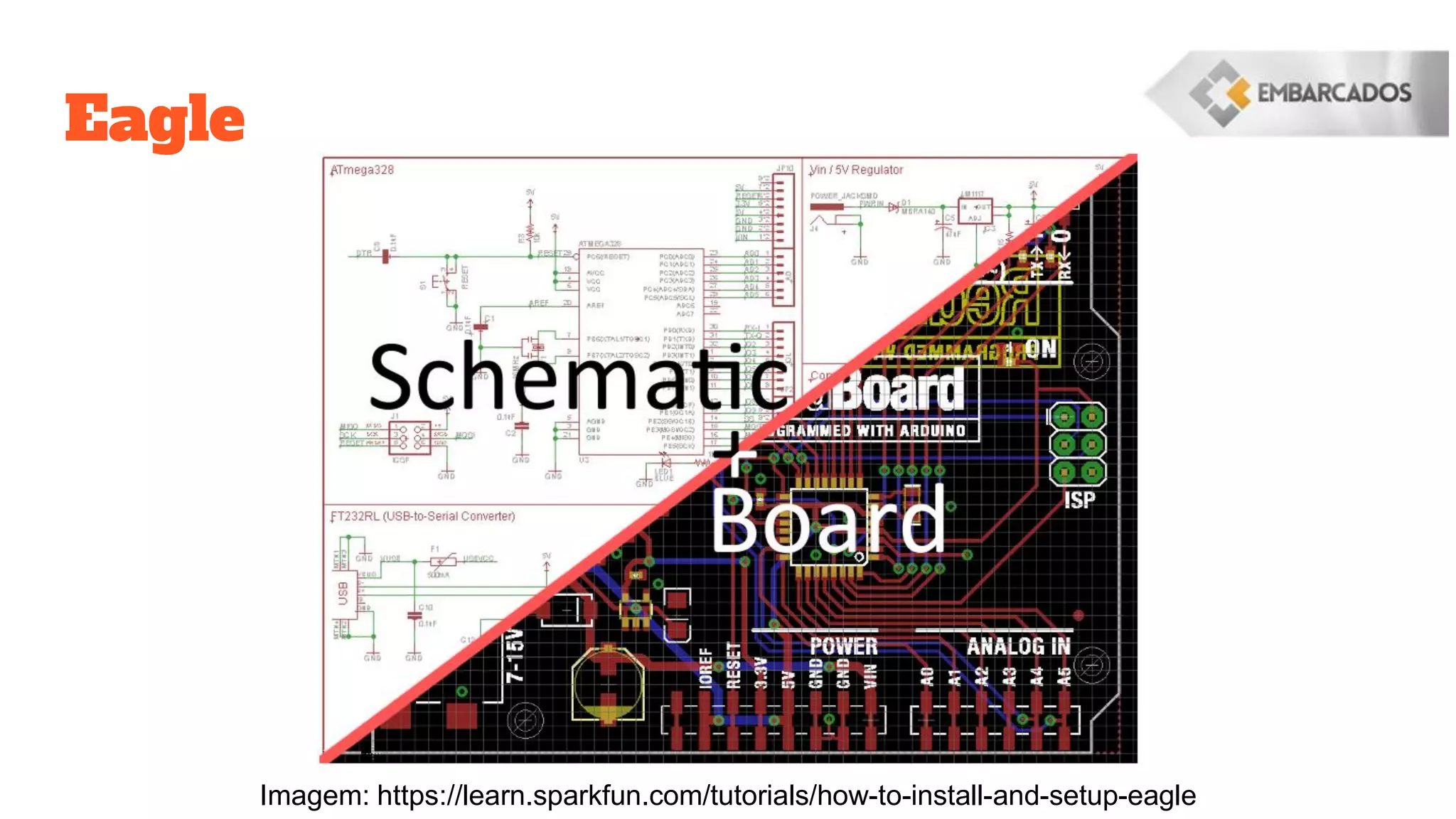

32. Eagle
Imagem: https://learn.sparkfun.com/tutorials/how-to-install-and-setup-eagle

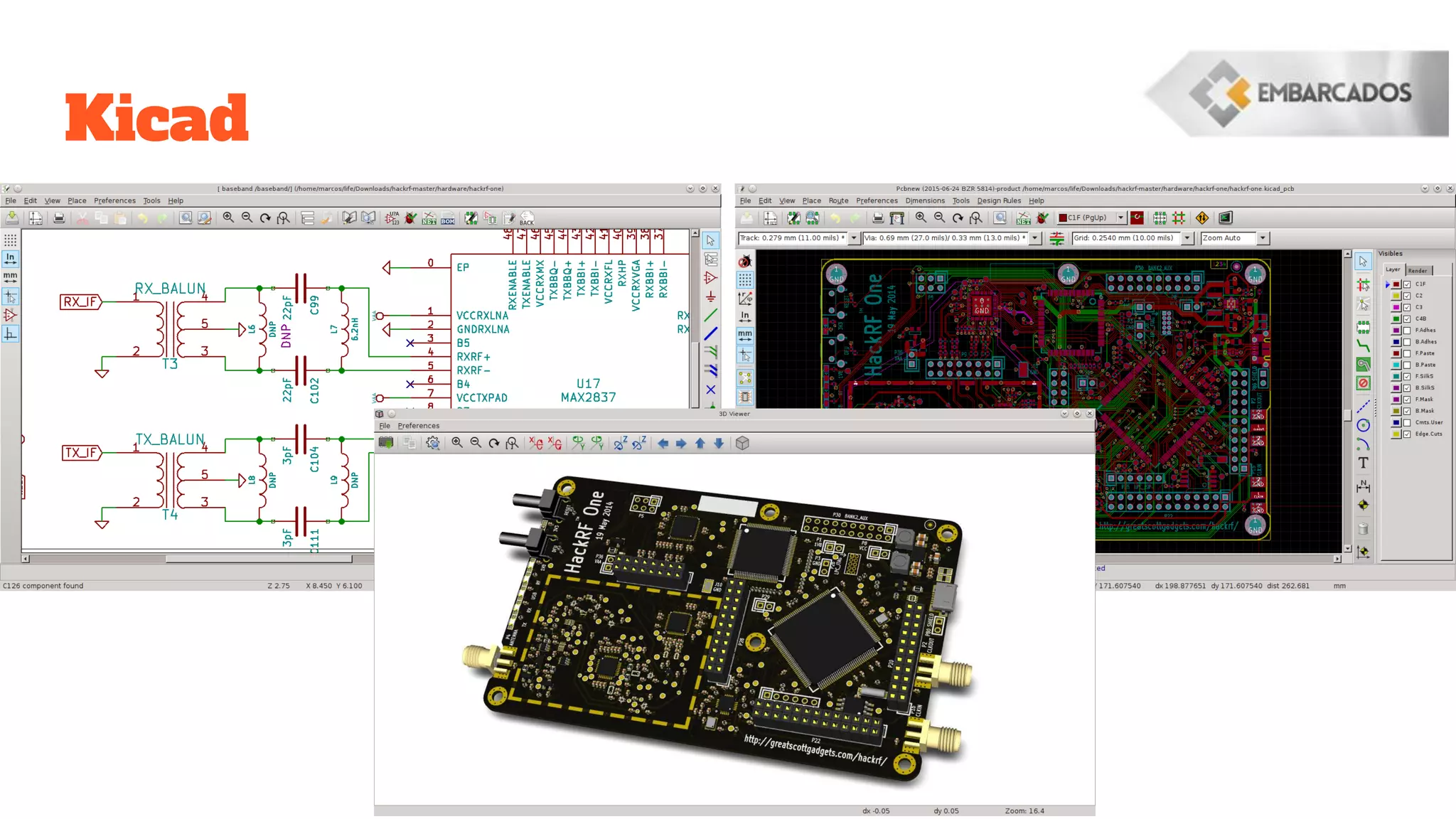

33. Kicad

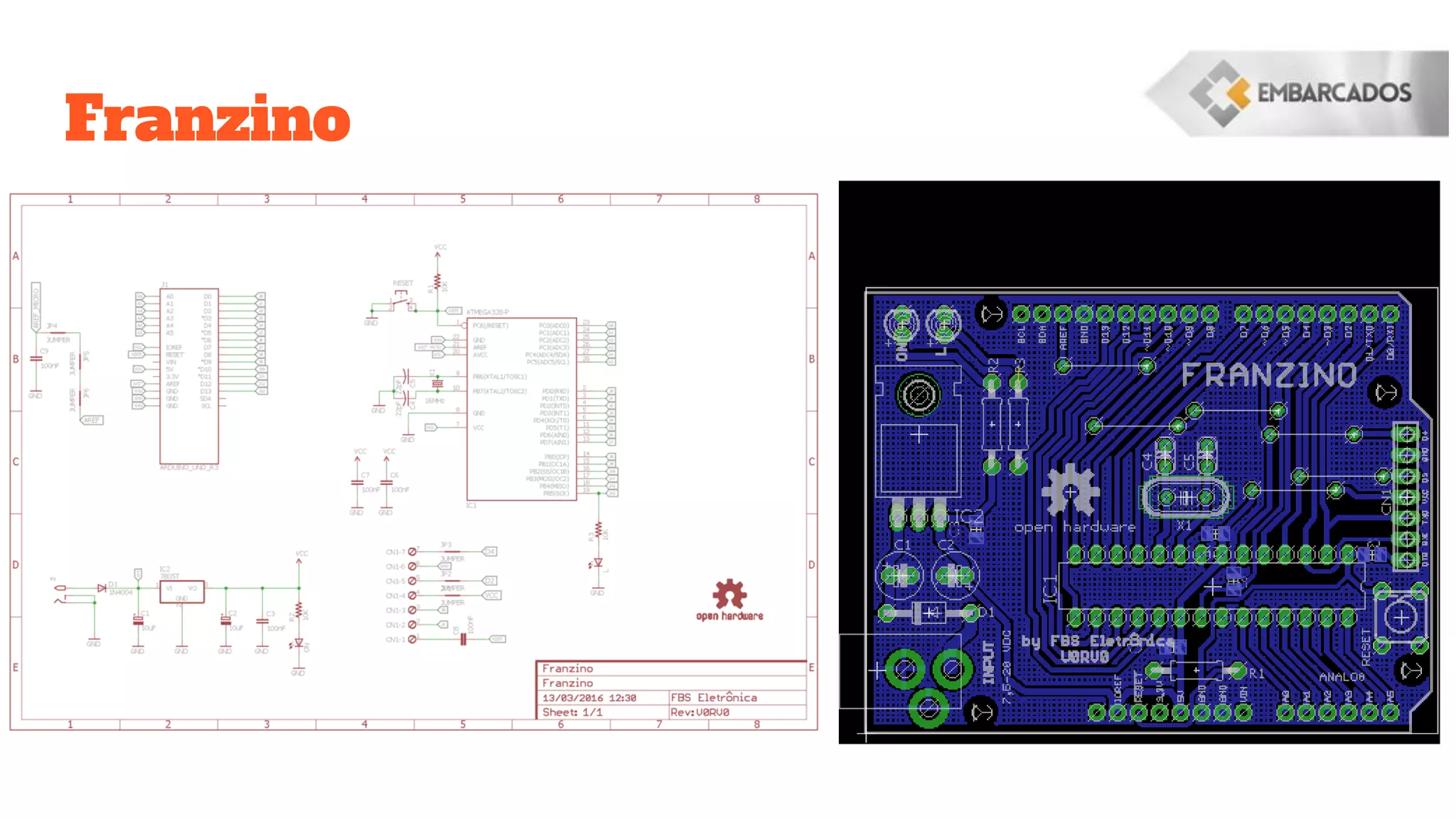

34. Franzino

35. Franzino

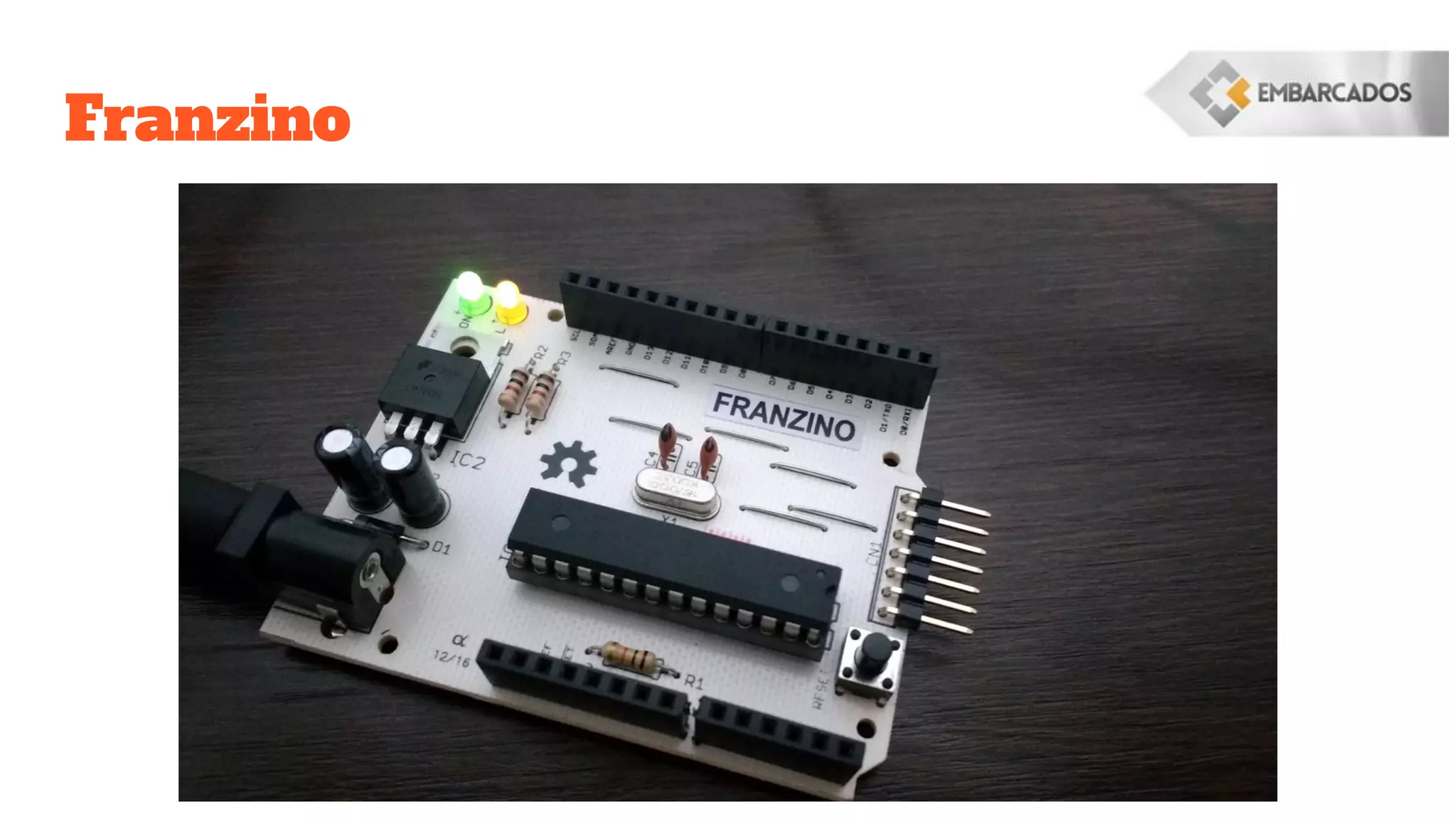

36. Franzino

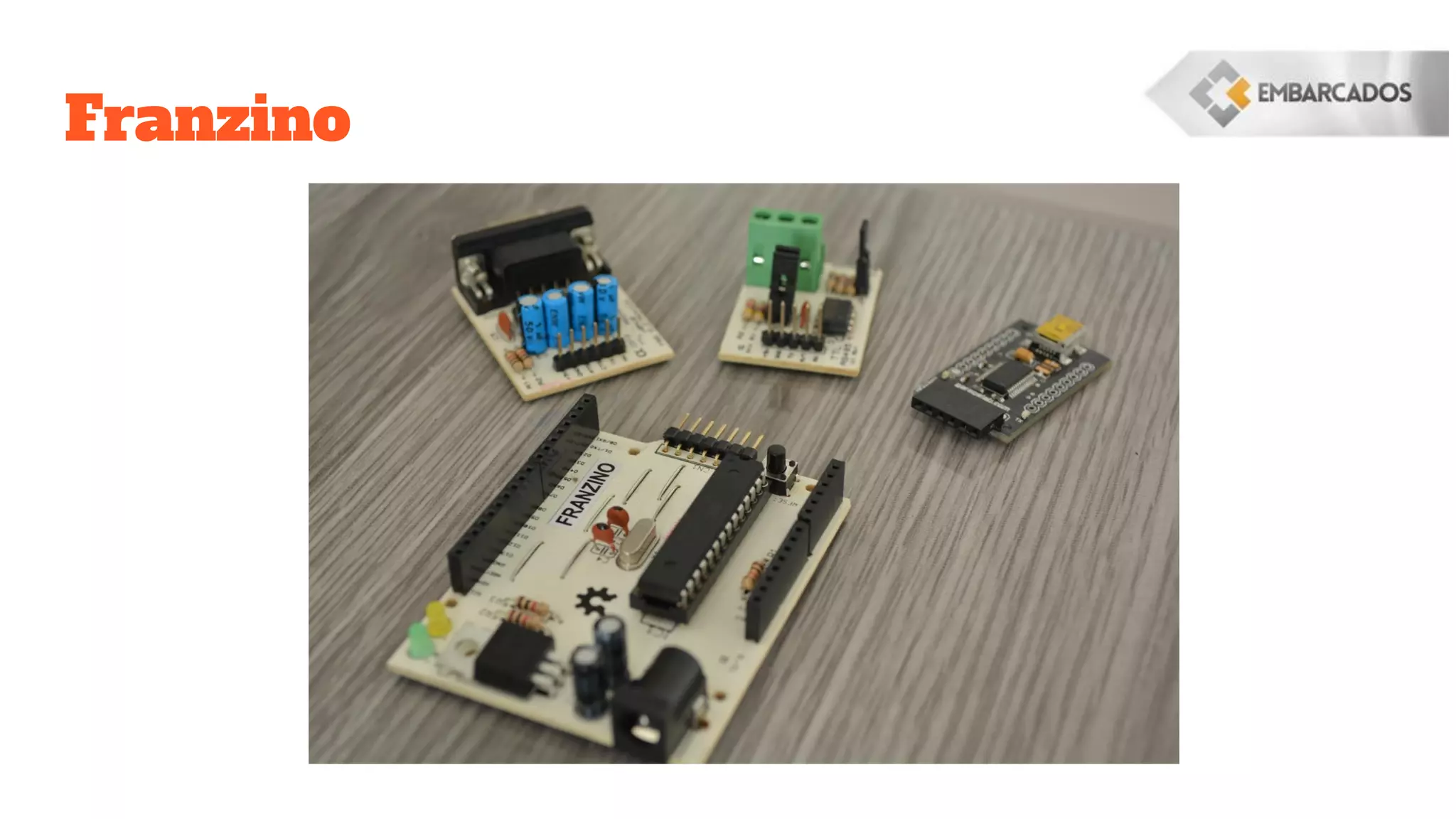

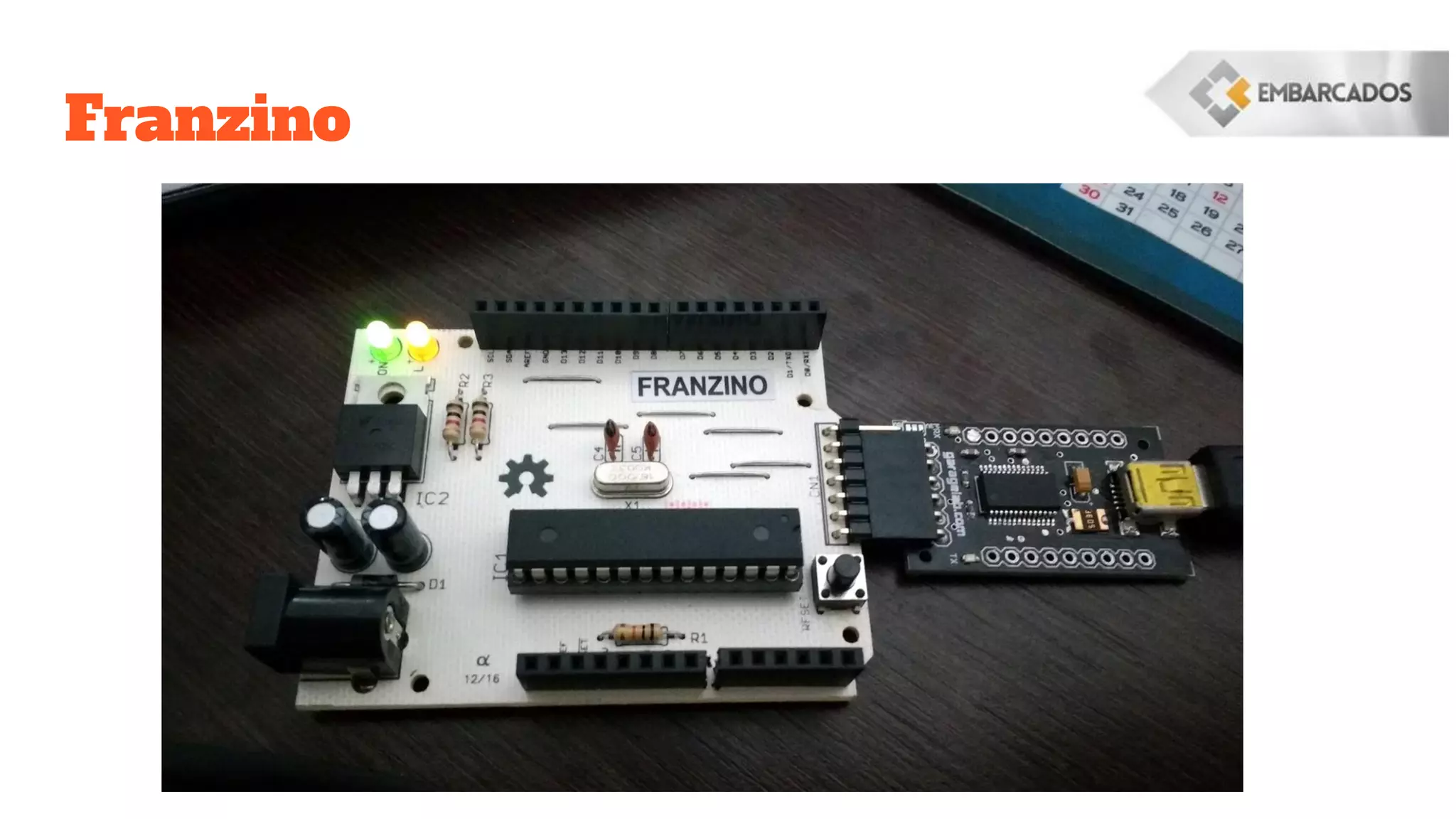

37. Franzino

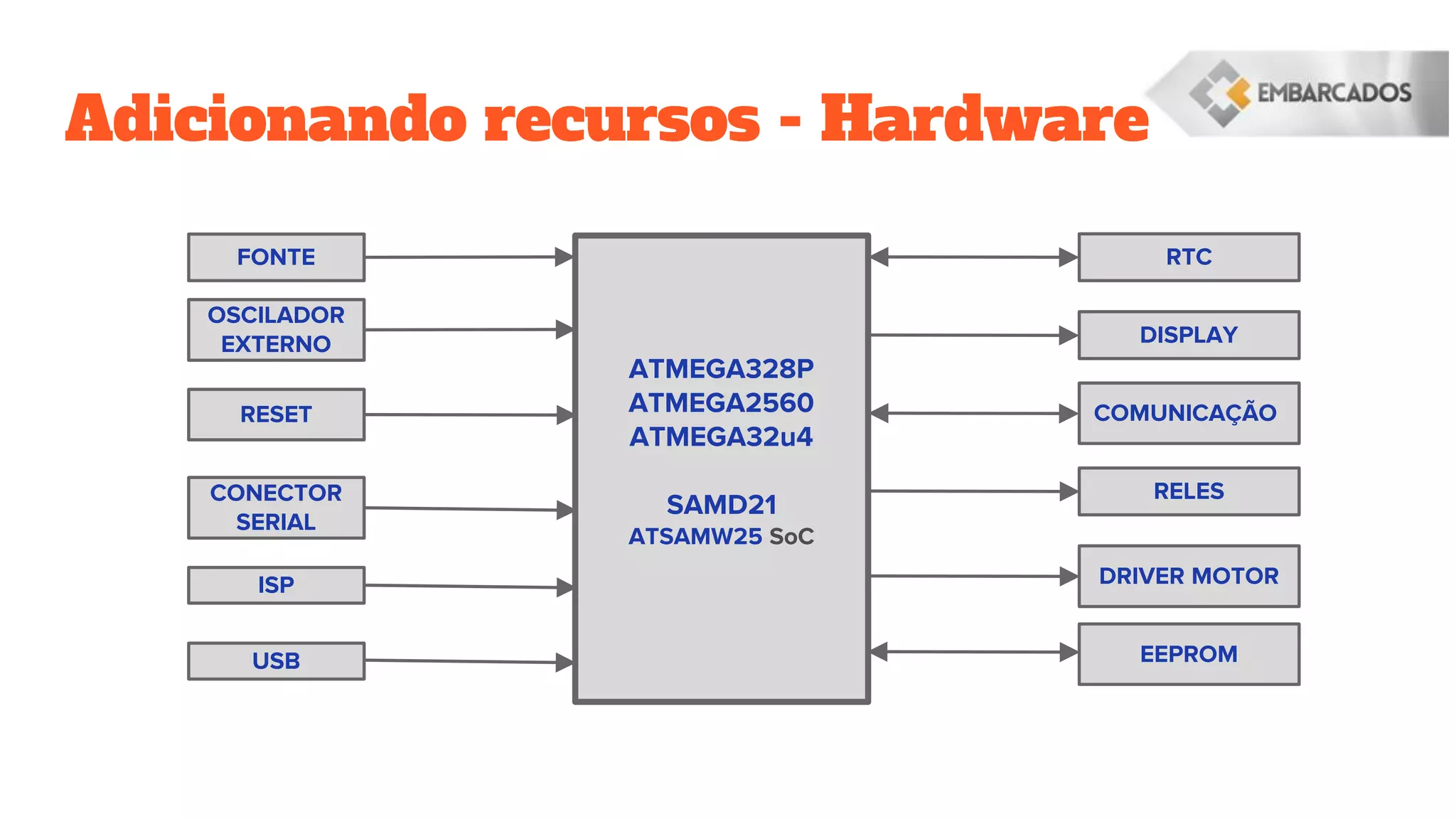

38. Adicionando recursos - Hardware
FONTE
ATMEGA328P
ATMEGA2560
ATMEGA32u4
SAMD21
ATSAMW25 SoC
OSCILADOR
EXTERNO
RESET
CONECTOR
SERIAL
ISP
RTC
DISPLAY
COMUNICAÇÃO
RELES
DRIVER MOTOR
EEPROMUSB

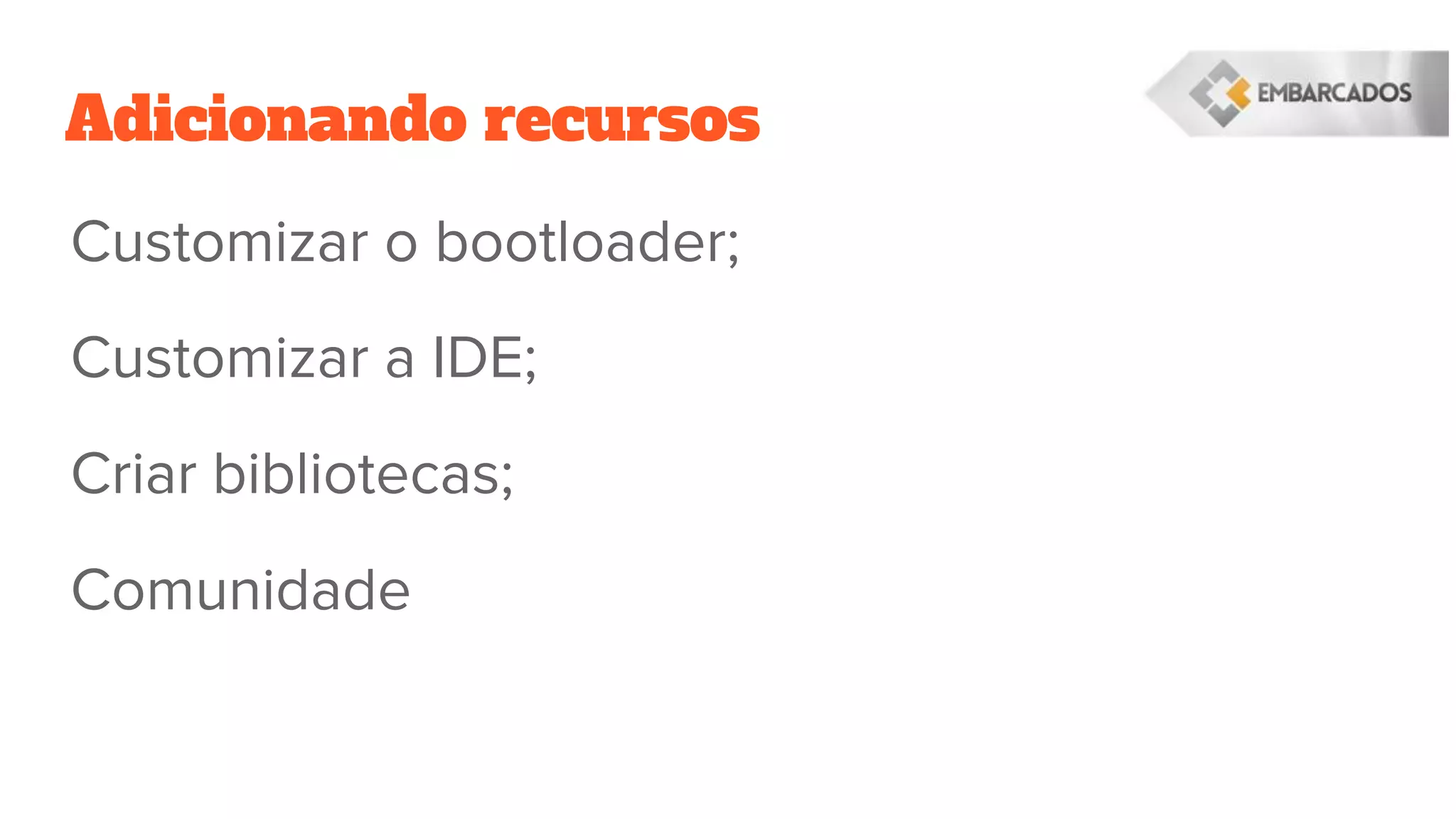

39. Adicionando recursos
Customizar o bootloader;
Customizar a IDE;
Criar bibliotecas;
Comunidade

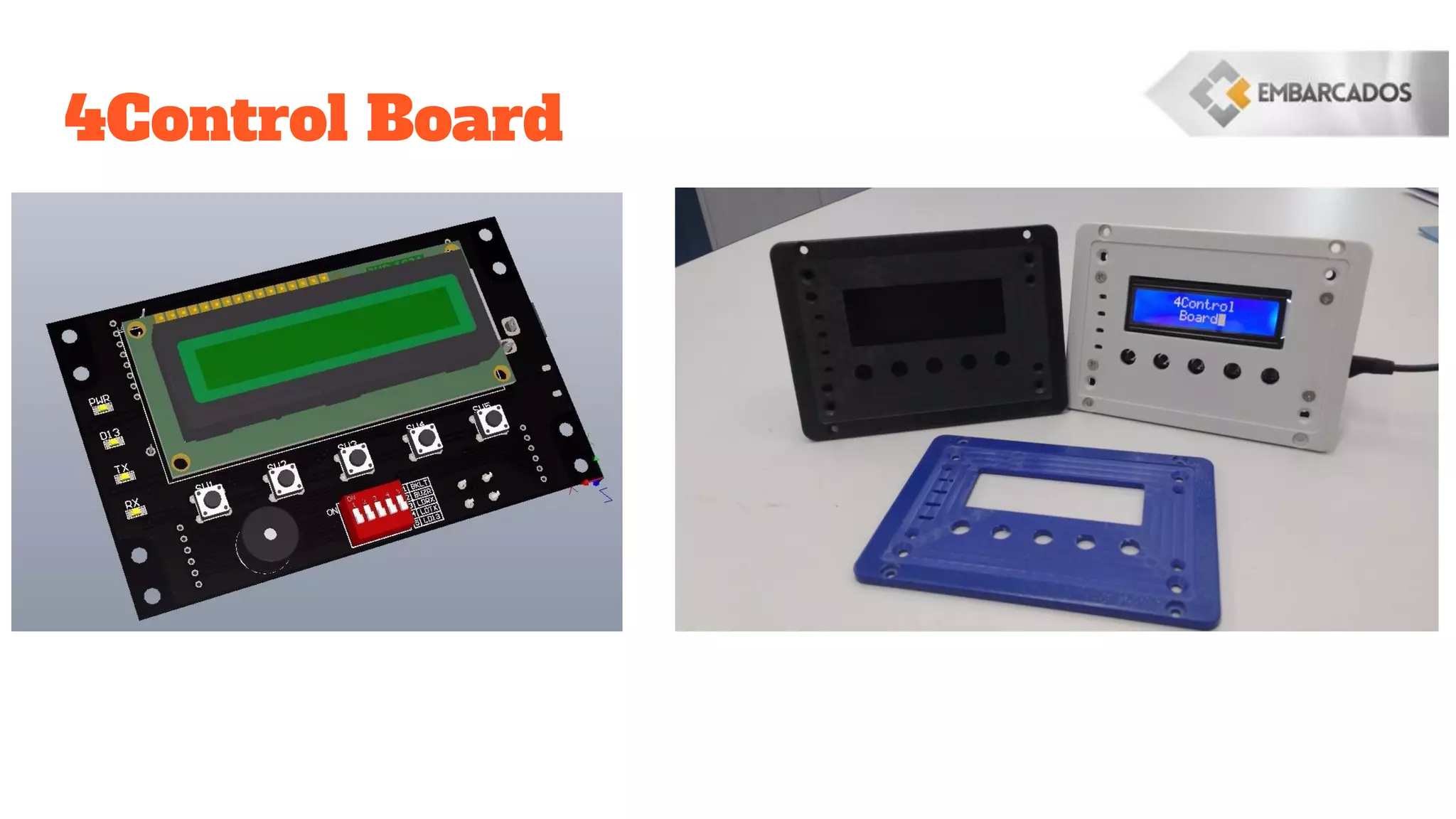

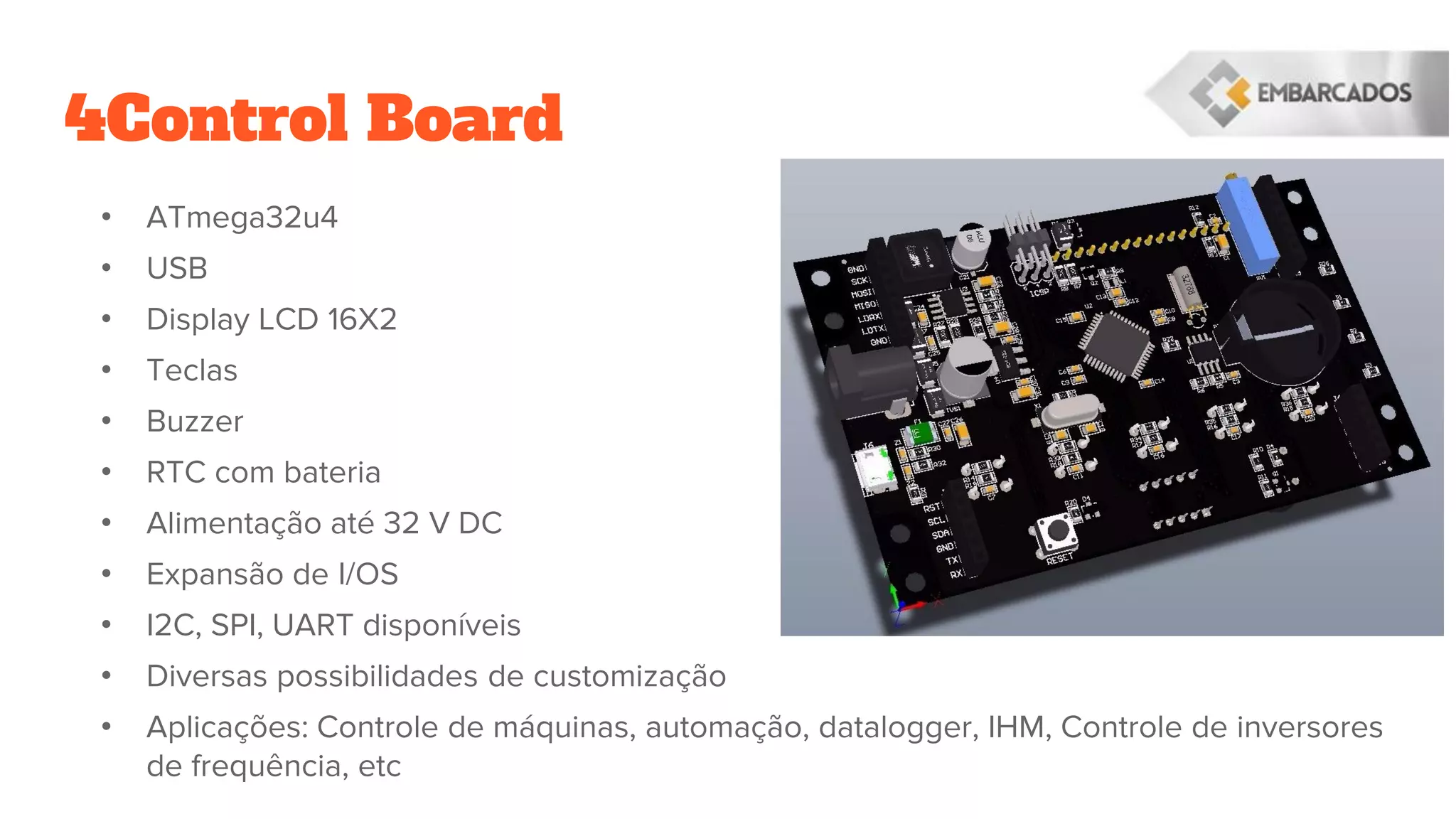

40. 4Control Board

41. 4Control Board
• ATmega32u4
• USB
• Display LCD 16X2
• Teclas
• Buzzer
• RTC com bateria
• Alimentação até 32 V DC
• Expansão de I/OS
• I2C, SPI, UART disponíveis
• Diversas possibilidades de customização
• Aplicações: Controle de máquinas, automação, datalogger, IHM, Controle de inversores
de frequência, etc

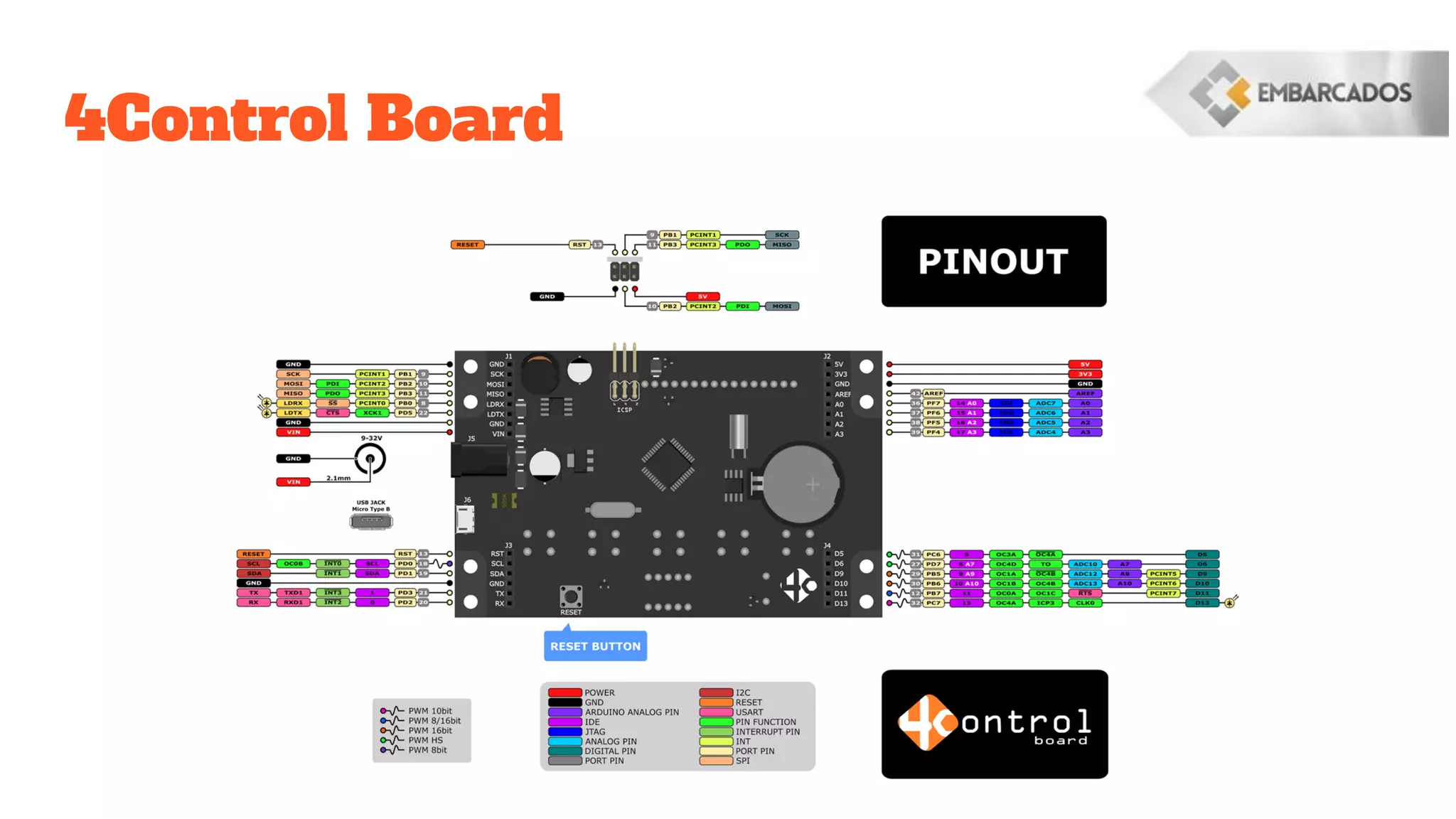

42. 4Control Board

43. Conclusão

44. Dúvidas

45. Obrigado
