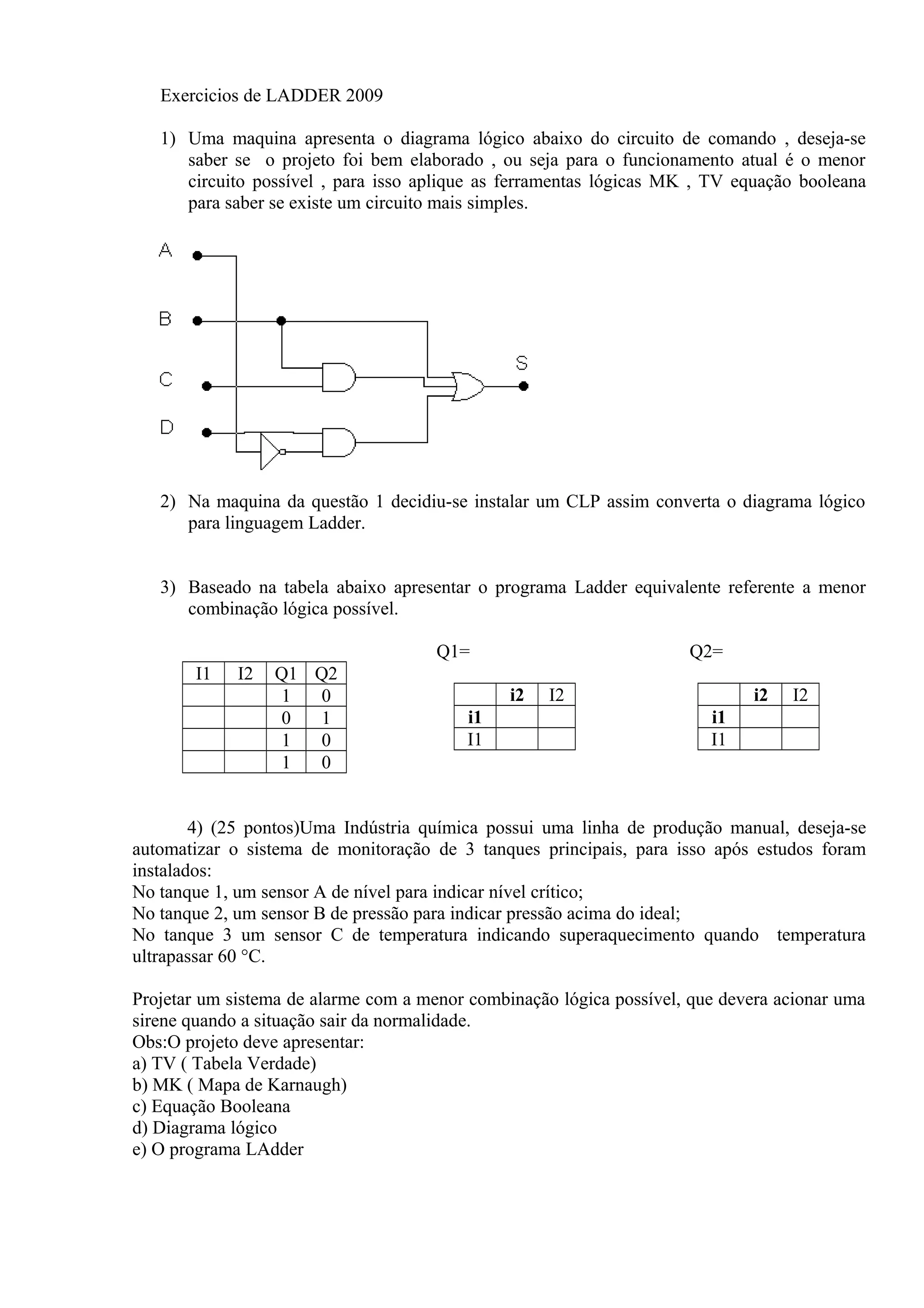

Exercicios de LADDER 2009
1) Uma maquina apresenta o diagrama lógico abaixo do circuito de comando , deseja-se
saber se o projeto foi bem elaborado , ou seja para o funcionamento atual é o menor
circuito possível , para isso aplique as ferramentas lógicas MK , TV equação booleana
para saber se existe um circuito mais simples.
2) Na maquina da questão 1 decidiu-se instalar um CLP assim converta o diagrama lógico
para linguagem Ladder.
3) Baseado na tabela abaixo apresentar o programa Ladder equivalente referente a menor
combinação lógica possível.
Q1= Q2=
I1 I2 Q1 Q2
1 0
0 1
1 0
1 0
i2 I2
i1
I1
i2 I2
i1
I1
4) (25 pontos)Uma Indústria química possui uma linha de produção manual, deseja-se
automatizar o sistema de monitoração de 3 tanques principais, para isso após estudos foram
instalados:
No tanque 1, um sensor A de nível para indicar nível crítico;
No tanque 2, um sensor B de pressão para indicar pressão acima do ideal;
No tanque 3 um sensor C de temperatura indicando superaquecimento quando temperatura
ultrapassar 60 °C.
Projetar um sistema de alarme com a menor combinação lógica possível, que devera acionar uma
sirene quando a situação sair da normalidade.
Obs:O projeto deve apresentar:
a) TV ( Tabela Verdade)
b) MK ( Mapa de Karnaugh)
c) Equação Booleana
d) Diagrama lógico
e) O programa LAdder

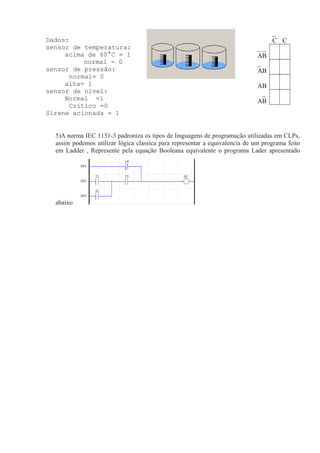

Dados:
sensor de temperatura:
acima de 60°C = 1
normal = 0
sensor de pressão:
normal= 0
alta= 1
sensor de nível:
Normal =1
Crítico =0
Sirene acionada = 1
_
C C
_ _
AB
_
AB
AB
_
AB
5)A norma IEC 1131-3 padroniza os tipos de linguagens de programação utilizadas em CLPs,
assim podemos utilizar lógica clássica para representar a equivalencia de um programa feito
em Ladder , Represente pela equação Booleana equivalente o programa Lader apresentado
abaixo
