Microcontroladores PIC - Conversor A/D
Este documento resume o funcionamento do conversor analógico-digital (A/D) no microcontrolador PIC16F877A. O conversor A/D converte sinais analógicos do mundo real em valores digitais que podem ser lidos pelo microcontrolador. O PIC16F877A possui um conversor A/D interno de 8 ou 10 bits com 8 canais e diferentes opções de referência de tensão. Os registradores ADCON0 e ADCON1 controlam o conversor A/D e armazenam o resultado digital da conversão.
Mais conteúdo relacionado
Microcontroladores PIC - Conversor A/D
- 1.

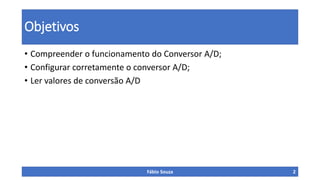

- 2. Objetivos • Compreender ofuncionamento do Conversor A/D; • Configurar corretamente o conversor A/D; • Ler valores de conversão A/D Fábio Souza 2
- 3. Sinal Analógico Vivemos emum mundo analógico, tudo que está a nossa volta é analógico. As grandezas físicas precisamos medir são analógicas: tensão, corrente, temperatura, pressão, humidade, etc. Fábio Souza 3 Sinal Analógico

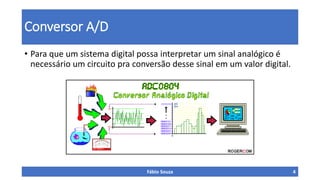

- 4. Conversor A/D • Paraque um sistema digital possa interpretar um sinal analógico é necessário um circuito pra conversão desse sinal em um valor digital. Fábio Souza 4
- 5. Conversor A/D • Oconversor A/D faz algumas amostragens e depois converte o sinal lido em um sinal binário conforme sua precisão em bits. • Se um conversor for de 8 bits converterá o valor de tensão em um valor digital entre 0 a 255; • Se um conversor for de 10 bits converterá o valor de tensão em um valor digital entre 0 a 1023; Fábio Souza 5

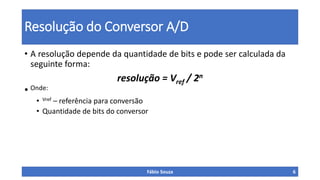

- 6. Resolução do ConversorA/D • A resolução depende da quantidade de bits e pode ser calculada da seguinte forma: resolução = Vref / 2n • Onde: • Vref – referência para conversão • Quantidade de bits do conversor Fábio Souza 6

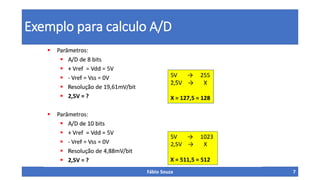

- 7. Exemplo para calculoA/D Fábio Souza 7

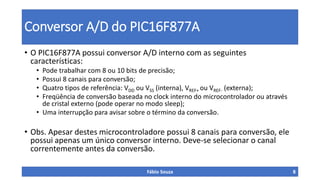

- 8. Conversor A/D doPIC16F877A • O PIC16F877A possui conversor A/D interno com as seguintes características: • Pode trabalhar com 8 ou 10 bits de precisão; • Possui 8 canais para conversão; • Quatro tipos de referência: VDD ou VSS (interna), VREF+ ou VREF- (externa); • Freqüência de conversão baseada no clock interno do microcontrolador ou através de cristal externo (pode operar no modo sleep); • Uma interrupção para avisar sobre o término da conversão. • Obs. Apesar destes microcontroladore possui 8 canais para conversão, ele possui apenas um único conversor interno. Deve-se selecionar o canal correntemente antes da conversão. Fábio Souza 8

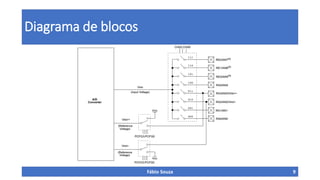

- 9. Diagrama de blocos FábioSouza 9
- 10. Registradores – ADCON0 FábioSouza 10

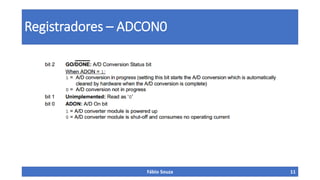

- 11. Registradores – ADCON0 FábioSouza 11

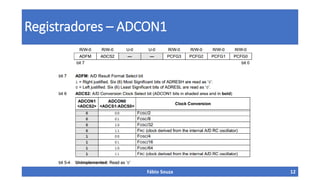

- 12. Registradores – ADCON1 FábioSouza 12

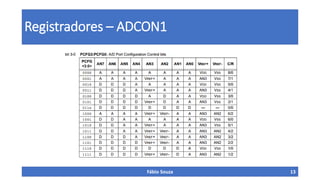

- 13. Registradores – ADCON1 FábioSouza 13

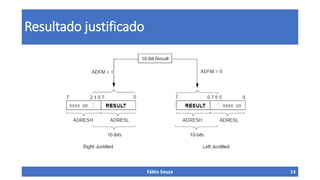

- 14.

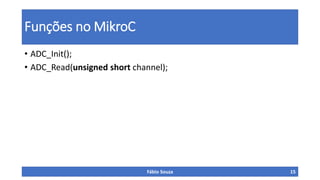

- 15. Funções no MikroC •ADC_Init(); • ADC_Read(unsigned short channel); Fábio Souza 15
