O documento apresenta a placa de desenvolvimento WCH CH32V307, que utiliza um microcontrolador RISC-V de 32 bits com recursos como Ethernet de 10 Mbps e múltiplas interfaces USB. Descreve especificações detalhadas do microcontrolador, incluindo memória, conectividade, segurança e gerenciamento de energia. A documentação completa do microcontrolador e da placa está disponível no GitHub.

1. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000

2. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000

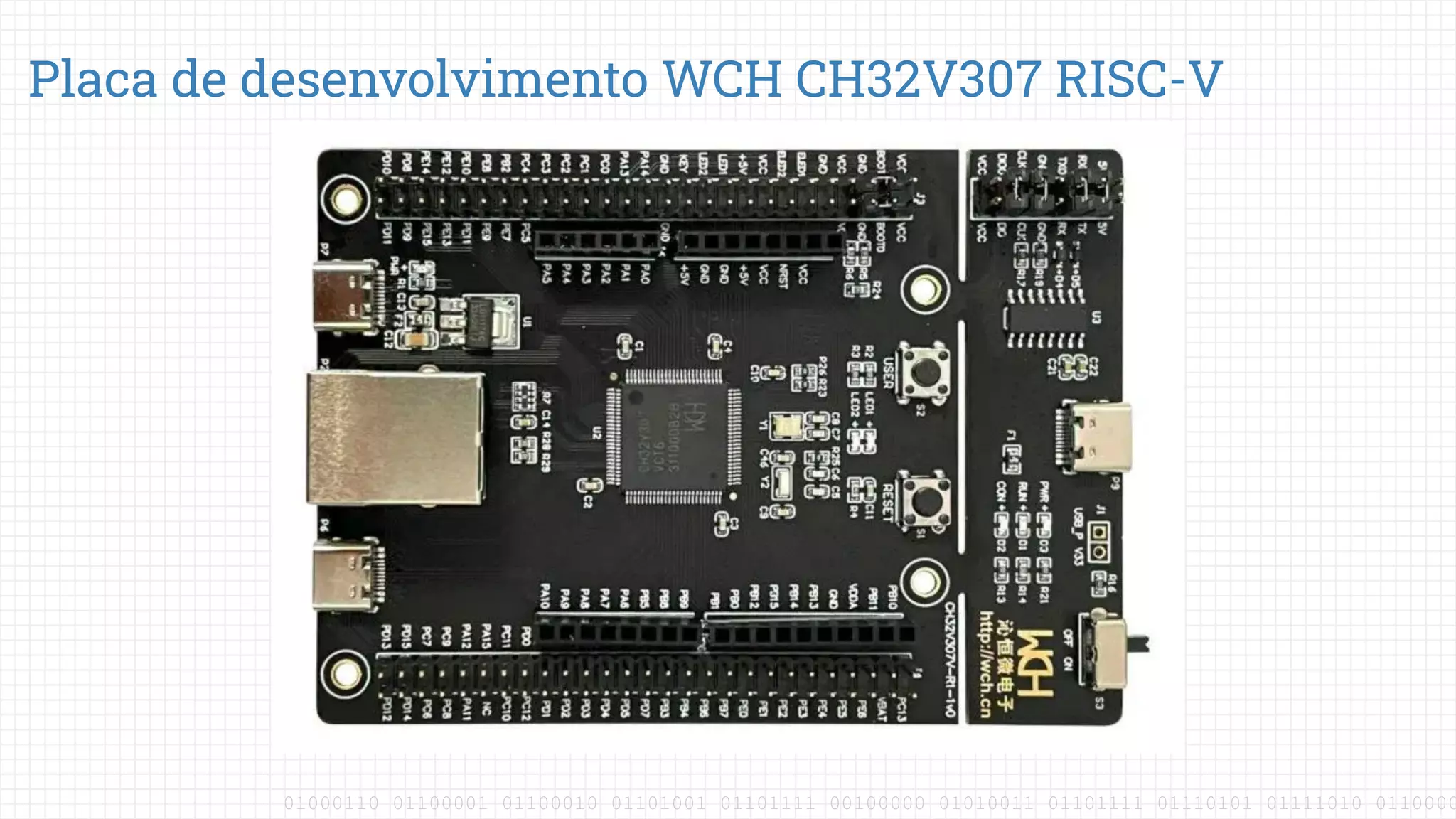

Placa de desenvolvimento WCH CH32V307 RISC-V

3. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000
✘ Microcontrolador : WCH CH32V307VCT6 32-bit
RISC-V @ 144 MHz
✘ Networking: 10 Mbps Ethernet
✘ USB:
✗ 1x USB 2.0 Type-C port (480 Mbps),
✗ 1x USB 2.0 Type-C port (Full Speed: 12 Mbps)
✘ Expansão:
✗ Pinout Arduino Uno R3
✗ Pinos de I/O
✘ Circuito para depuração
✘ Misc:
✗ LEDs,
✗ Botão de Reset,
✗ Botão para uso geral
✘ Alimentação
✗ chave para seleção de alimentação pela USB ou
fonte de alimentação externa de 5V
✗ Regulador de tensão de 5V para 3.3V
Recursos
A documentação da placa e do microcontrolador CH32V307, com
esquemáticos, datas sheet, manual da placa, e códigos exemplos,
estão disponíveis no Github.

4. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000

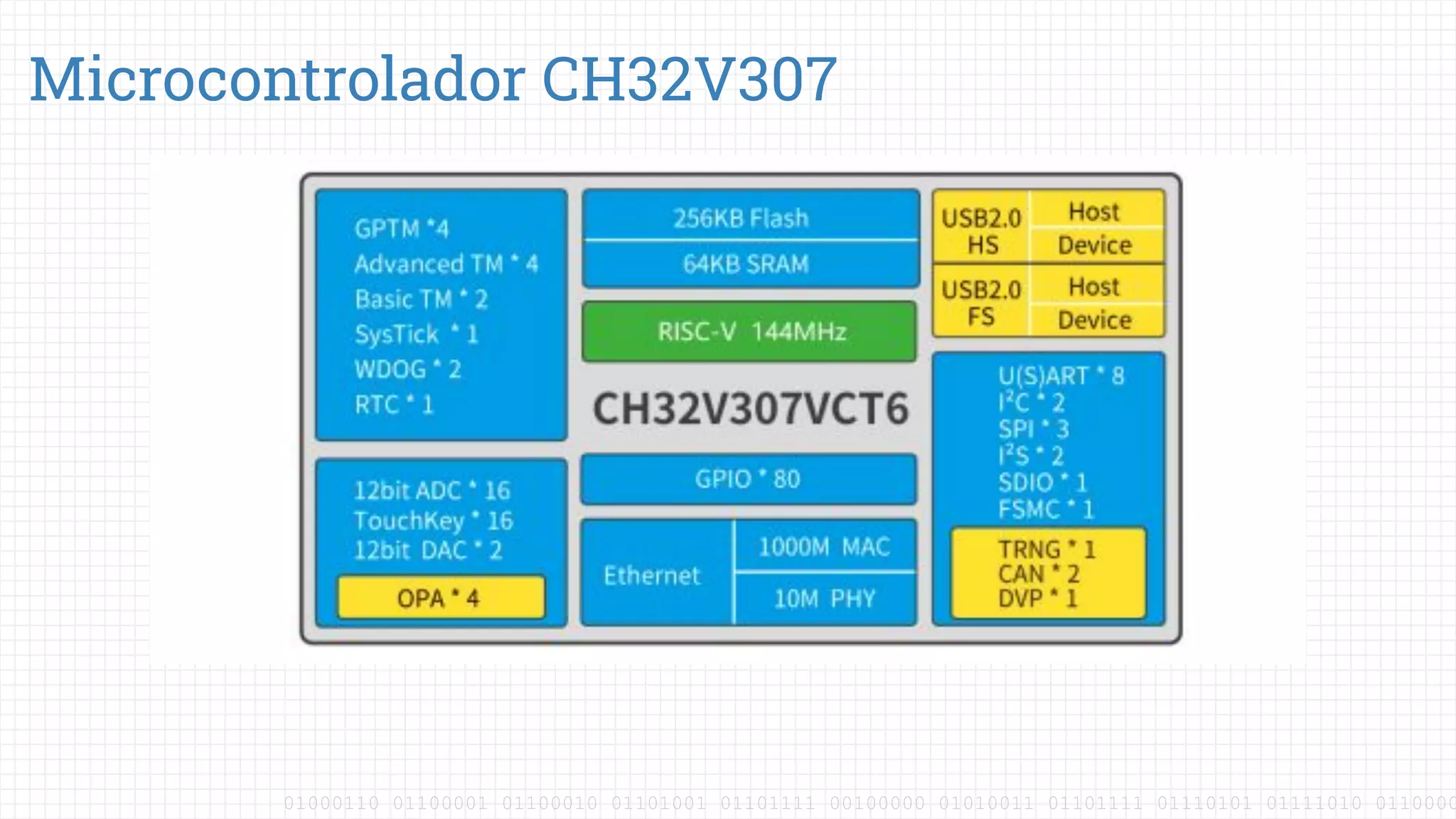

Microcontrolador CH32V307

5. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000

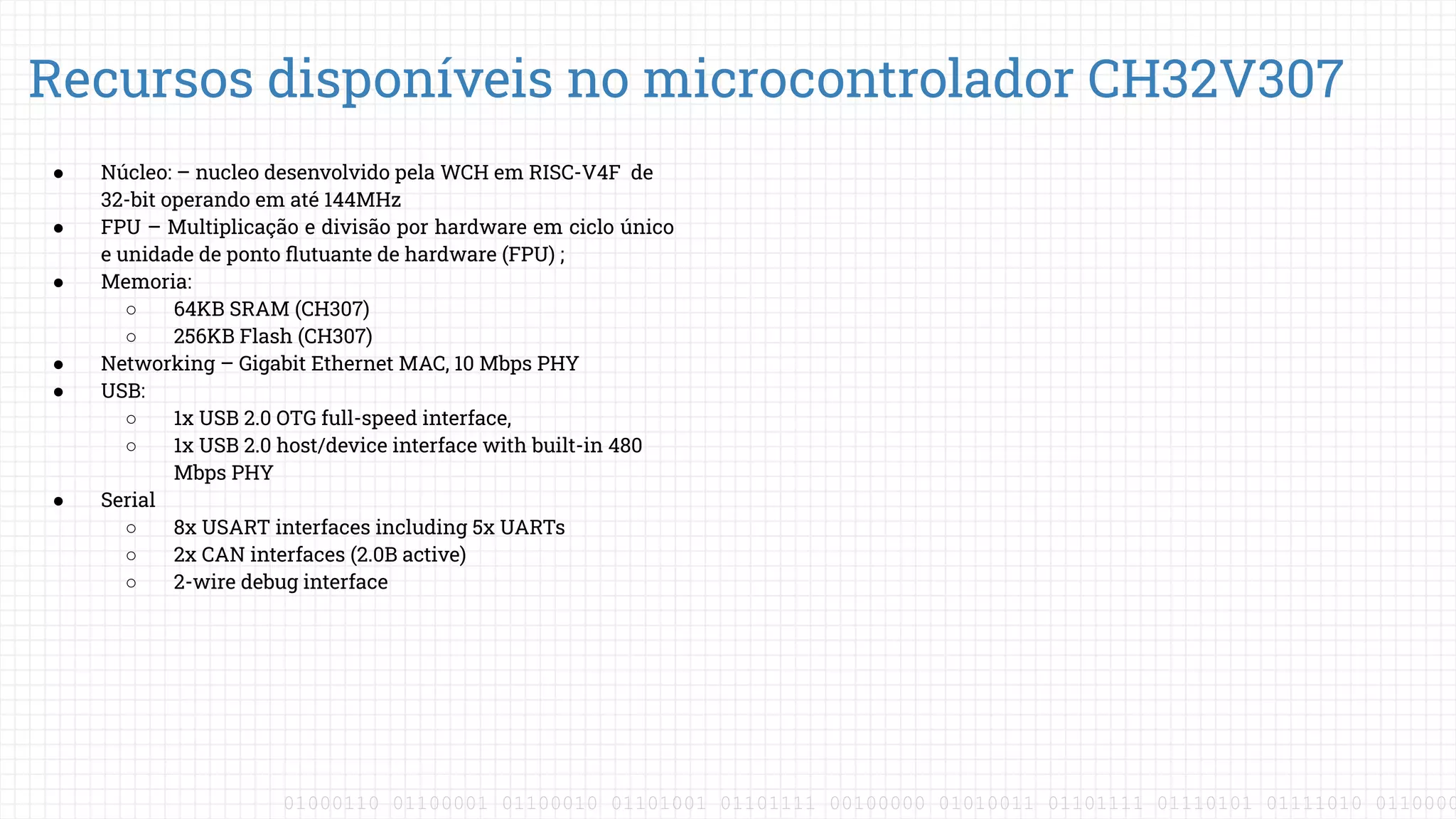

● Núcleo: – nucleo desenvolvido pela WCH em RISC-V4F de
32-bit operando em até 144MHz
● FPU – Multiplicação e divisão por hardware em ciclo único
e unidade de ponto flutuante de hardware (FPU) ;
● Memoria:
○ 64KB SRAM (CH307)
○ 256KB Flash (CH307)
● Networking – Gigabit Ethernet MAC, 10 Mbps PHY
● USB:
○ 1x USB 2.0 OTG full-speed interface,
○ 1x USB 2.0 host/device interface with built-in 480
Mbps PHY
● Serial
○ 8x USART interfaces including 5x UARTs
○ 2x CAN interfaces (2.0B active)
○ 2-wire debug interface
Recursos disponíveis no microcontrolador CH32V307

6. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000
Recursos disponíveis no microcontrolador CH32V307

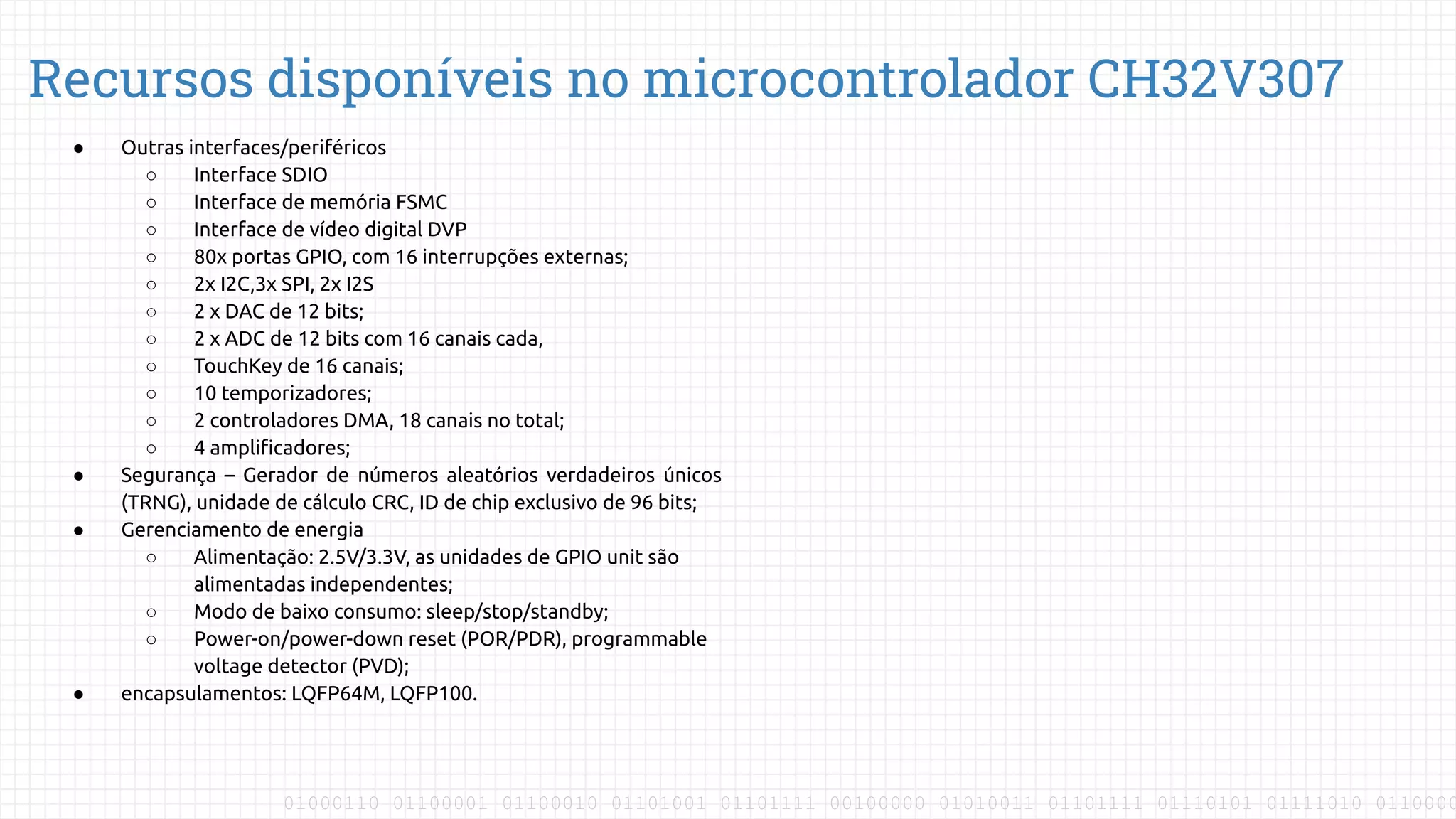

● Outras interfaces/periféricos
○ Interface SDIO
○ Interface de memória FSMC
○ Interface de vídeo digital DVP
○ 80x portas GPIO, com 16 interrupções externas;
○ 2x I2C,3x SPI, 2x I2S
○ 2 x DAC de 12 bits;
○ 2 x ADC de 12 bits com 16 canais cada,
○ TouchKey de 16 canais;
○ 10 temporizadores;
○ 2 controladores DMA, 18 canais no total;
○ 4 amplificadores;
● Segurança – Gerador de números aleatórios verdadeiros únicos
(TRNG), unidade de cálculo CRC, ID de chip exclusivo de 96 bits;
● Gerenciamento de energia
○ Alimentação: 2.5V/3.3V, as unidades de GPIO unit são
alimentadas independentes;
○ Modo de baixo consumo: sleep/stop/standby;
○ Power-on/power-down reset (POR/PDR), programmable
voltage detector (PVD);
● encapsulamentos: LQFP64M, LQFP100.

7. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000

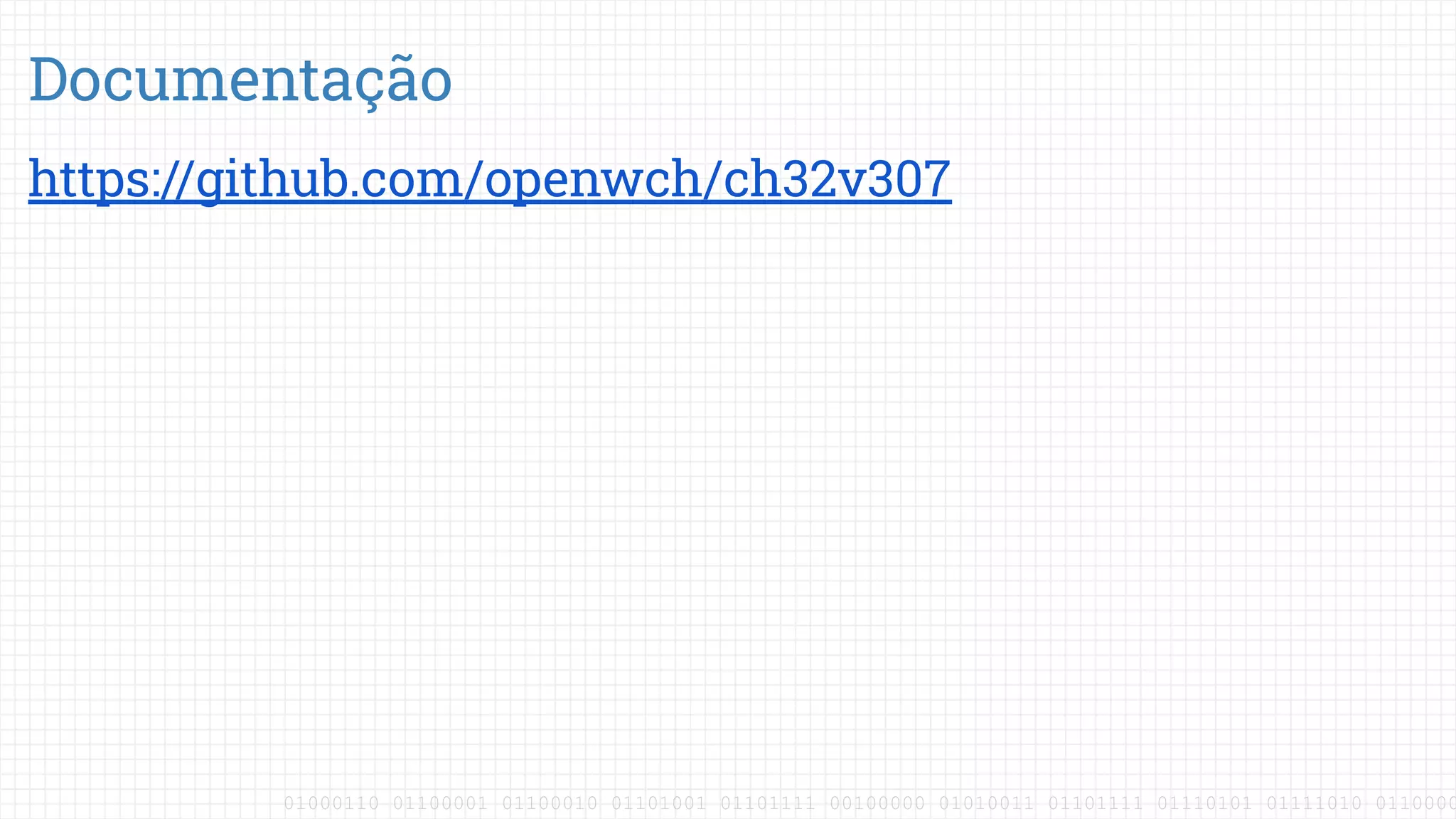

https://github.com/openwch/ch32v307
Documentação

8. 01000110 01100001 01100010 01101001 01101111 00100000 01010011 01101111 01110101 01111010 0110000
Conecte-se comigo:
✘ Instagram
✘ Youtube
Material desenvolvido por Fábio Souza
Este obra está licenciado com uma Licença Creative Commons Atribuição-NãoComercial-CompartilhaIgual 4.0 Internacional.
