Meso e superestruturas
- 1. MESO E SUPERESTRUTURAS Desenhode Construção Civil

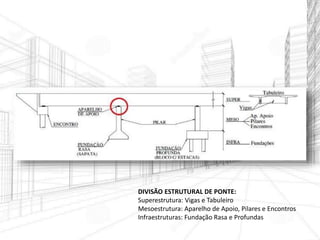

- 2. DIVISÃO ESTRUTURAL DEPONTE: Superestrutura: Vigas e Tabuleiro Mesoestrutura: Aparelho de Apoio, Pilares e Encontros Infraestruturas: Fundação Rasa e Profundas

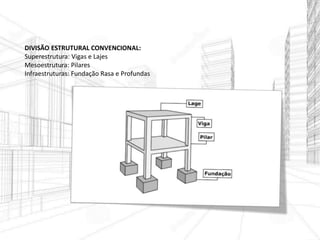

- 3. DIVISÃO ESTRUTURAL CONVENCIONAL: Superestrutura:Vigas e Lajes Mesoestrutura: Pilares Infraestruturas: Fundação Rasa e Profundas

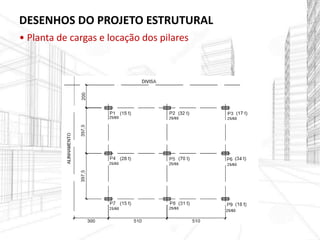

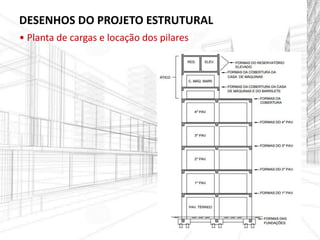

- 4. DESENHOS DO PROJETOESTRUTURAL • Planta de cargas e locação dos pilares
- 5. DESENHOS DO PROJETOESTRUTURAL • Planta de cargas e locação dos pilares

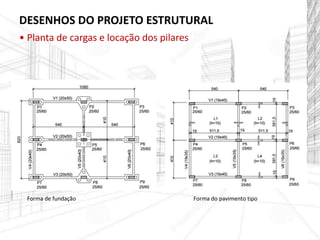

- 6. DESENHOS DO PROJETOESTRUTURAL • Planta de cargas e locação dos pilares Forma de fundação Forma do pavimento tipo

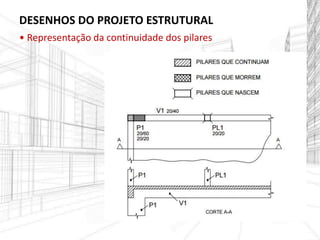

- 7. DESENHOS DO PROJETOESTRUTURAL • Representação da continuidade dos pilares

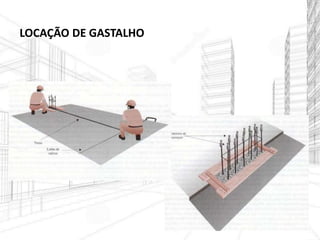

- 8.
- 9.
- 10.

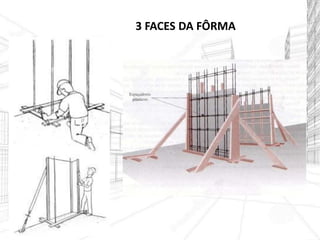

- 11. 3 FACES DAFÔRMA
- 12.

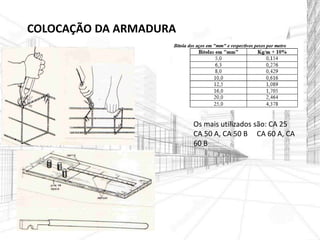

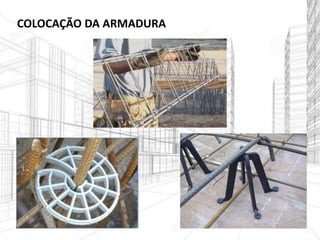

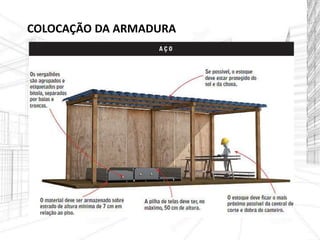

- 13. COLOCAÇÃO DA ARMADURA Osmais utilizados são: CA 25 CA 50 A, CA 50 B CA 60 A, CA 60 B
- 14.

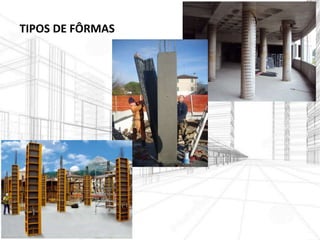

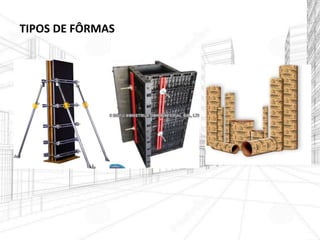

- 15. SISTEMAS DE FÔRMAS •Sistema de Fôrma e Escoramento Convencional • Sistema de Fôrma Leve • Sistema Pesado de Fôrma • Sistema Trepante e Auto-Trepante • Sistema de Fôrma Deslizante

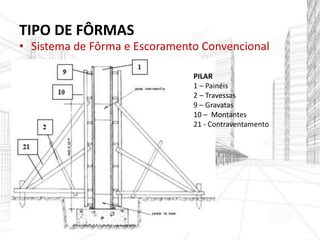

- 16. TIPO DE FÔRMAS •Sistema de Fôrma e Escoramento Convencional • Sistema de Fôrma Leve • Sistema Pesado de Fôrma • Sistema Trepante e Auto-Trepante • Sistema de Fôrma Deslizante PILAR 1 – Painéis 2 – Travessas 9 – Gravatas 10 – Montantes 21 - Contraventamento

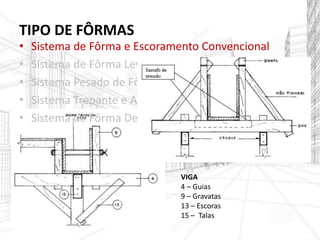

- 17. TIPO DE FÔRMAS •Sistema de Fôrma e Escoramento Convencional • Sistema de Fôrma Leve • Sistema Pesado de Fôrma • Sistema Trepante e Auto-Trepante • Sistema de Fôrma Deslizante VIGA 4 – Guias 9 – Gravatas 13 – Escoras 15 – Talas

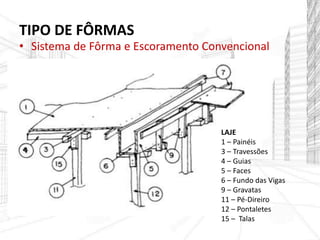

- 18. TIPO DE FÔRMAS •Sistema de Fôrma e Escoramento Convencional • Sistema de Fôrma Leve • Sistema Pesado de Fôrma • Sistema Trepante e Auto-Trepante • Sistema de Fôrma Deslizante LAJE 1 – Painéis 3 – Travessões 4 – Guias 5 – Faces 6 – Fundo das Vigas 9 – Gravatas 11 – Pé-Direiro 12 – Pontaletes 15 – Talas

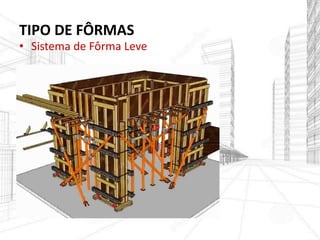

- 19. TIPO DE FÔRMAS •Sistema de Fôrma Leve

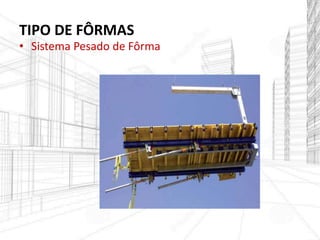

- 20. TIPO DE FÔRMAS •Sistema Pesado de Fôrma

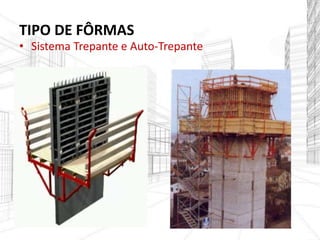

- 21. TIPO DE FÔRMAS •Sistema Trepante e Auto-Trepante

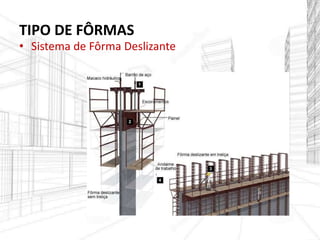

- 22. TIPO DE FÔRMAS •Sistema de Fôrma Deslizante

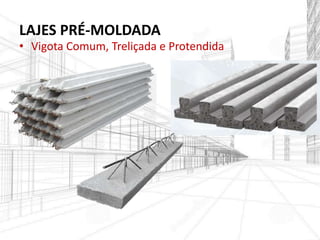

- 23. LAJES PRÉ-MOLDADA • VigotaComum, Treliçada e Protendida

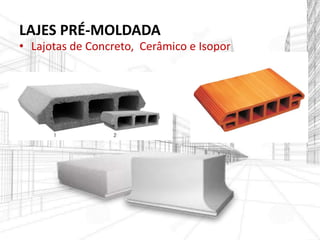

- 24. LAJES PRÉ-MOLDADA • Lajotasde Concreto, Cerâmico e Isopor

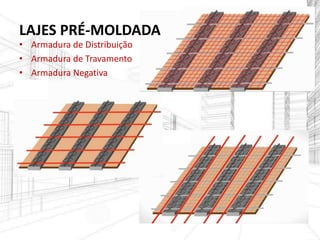

- 25. LAJES PRÉ-MOLDADA • Armadurade Distribuição • Armadura de Travamento • Armadura Negativa
- 26.
- 27.

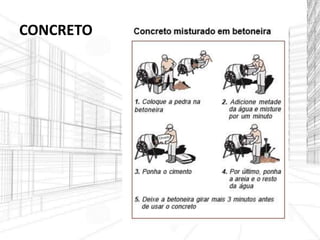

- 28. CONCRETO Concreto / Fck- Mpa / Slump

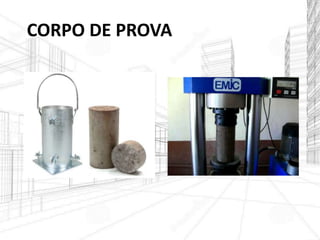

- 30.

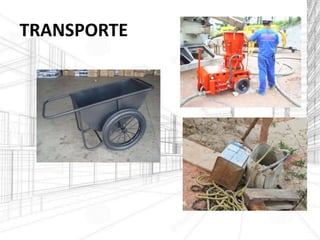

- 31.
- 32.

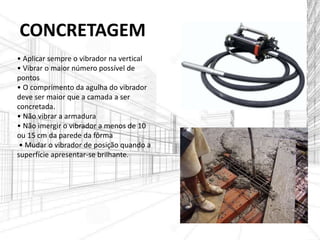

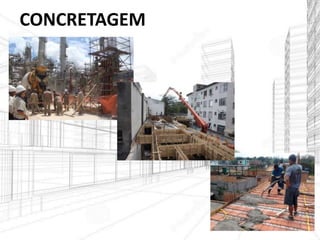

- 33. CONCRETAGEM • Aplicar sempreo vibrador na vertical • Vibrar o maior número possível de pontos • O comprimento da agulha do vibrador deve ser maior que a camada a ser concretada. • Não vibrar a armadura • Não imergir o vibrador a menos de 10 ou 15 cm da parede da fôrma • Mudar o vibrador de posição quando a superfície apresentar-se brilhante.

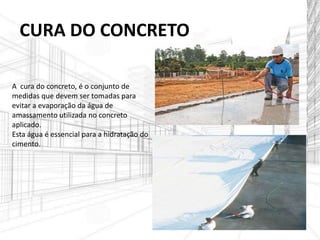

- 34. A cura doconcreto, é o conjunto de medidas que devem ser tomadas para evitar a evaporação da água de amassamento utilizada no concreto aplicado. Esta água é essencial para a hidratação do cimento. CURA DO CONCRETO
- 35.
