Producao de formas
O documento discute as estruturas em concreto armado, descrevendo seus principais componentes como lajes, pilares e vigas. Também aborda os tipos de formas utilizadas, incluindo formas tradicionais e mais racionalizadas, assim como os materiais e subsistemas empregados. Por fim, explica diferentes tipos de lajes em concreto armado.
Producao de formas

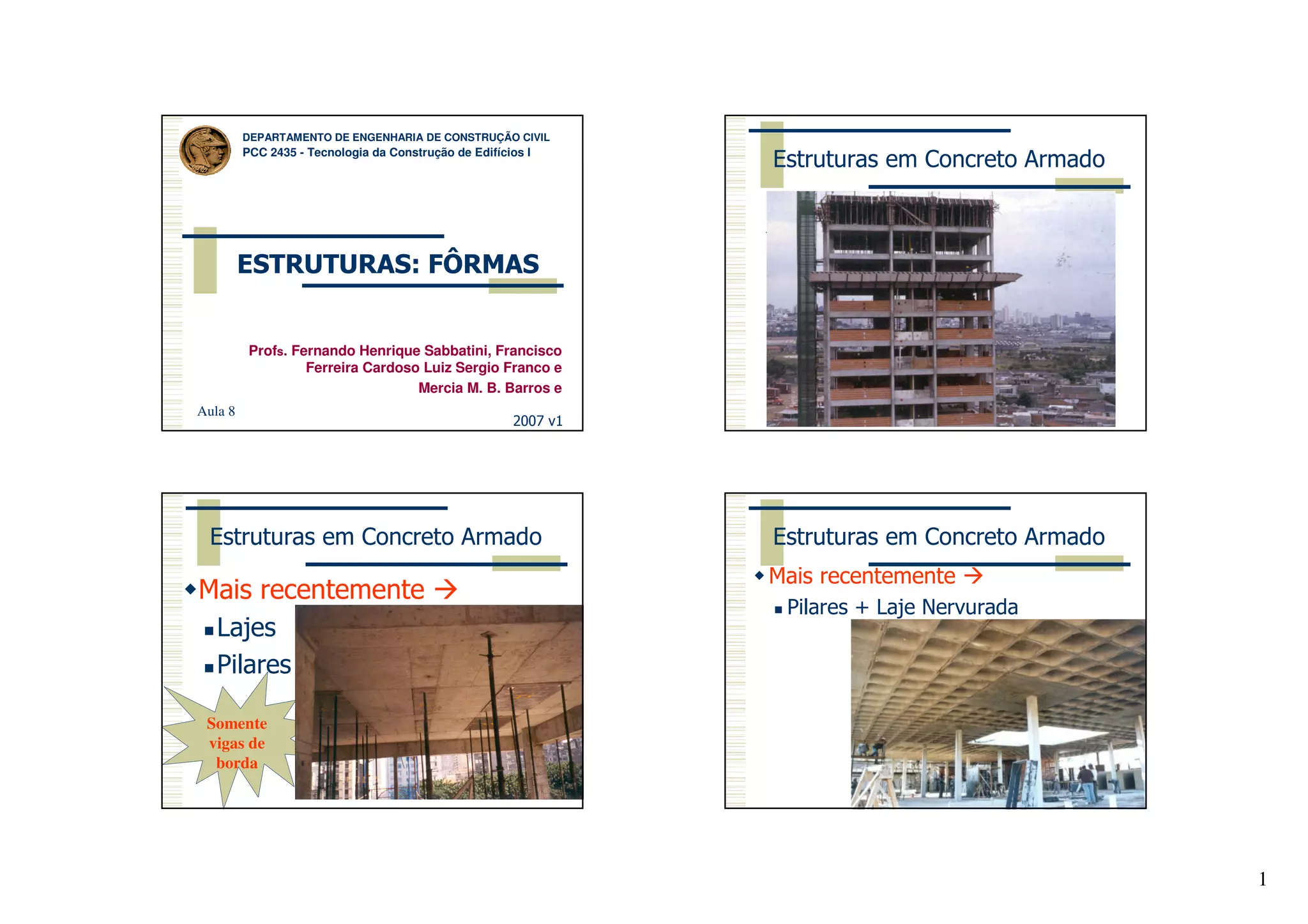

- 1. 1 ESTRUTURAS: FÔRMAS DEPARTAMENTO DEENGENHARIA DE CONSTRUÇÃO CIVIL PCC 2435 - Tecnologia da Construção de Edifícios I Aula 8 Profs. Fernando Henrique Sabbatini, Francisco Ferreira Cardoso Luiz Sergio Franco e Mercia M. B. Barros e 2007 v1 Estruturas em Concreto Armado Estrutura usual (tradicional) Lajes Vigas Pilares Pórticos Estruturas em Concreto Armado Mais recentemente Lajes Pilares Somente vigas de borda Estruturas em Concreto Armado Mais recentemente Pilares + Laje Nervurada

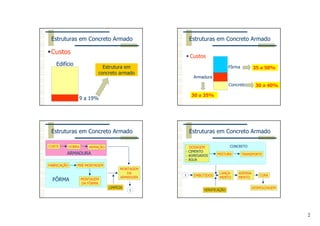

- 2. 2 Estruturas em ConcretoArmado Custos Edifício Estrutura em concreto armado 9 a 19% Estruturas em Concreto Armado Custos Fôrma Armadura Concreto 35 a 50% 30 a 40% 30 a 35% Estruturas em Concreto Armado CORTE DOBRA ARMAÇÃO ARMADURA FABRICAÇÃO PRÉ-MONTAGEM MONTAGEM DA FÔRMA MONTAGEM DA ARMADURA LIMPEZA 1 FÔRMA Estruturas em Concreto Armado MISTURA DOSAGEM - CIMENTO - AGREGADOS - ÁGUA CONCRETO TRANSPORTE 1 EMBUTIDOS LANÇA- MENTO ADENSA- MENTO CURA VERIFICAÇÃO DESMOLDAGEM

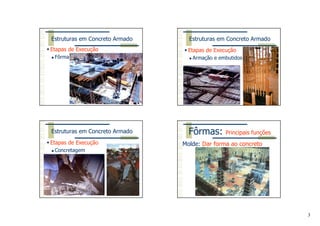

- 3. 3 Estruturas em ConcretoArmado Etapas de Execução Fôrma Estruturas em Concreto Armado Etapas de Execução Armação e embutidos Estruturas em Concreto Armado Etapas de Execução Concretagem Molde: Dar forma ao concreto Fôrmas: Principais funções

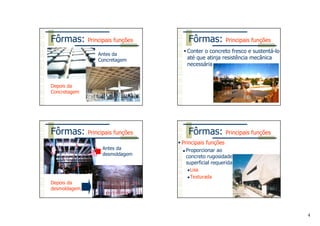

- 4. 4 Antes da Concretagem Depois da Concretagem Fôrmas:Principais funções Conter o concreto fresco e sustentá-lo até que atinja resistência mecânica necessária Fôrmas: Principais funções Antes da desmoldagem Depois da desmoldagem Fôrmas: Principais funções Principais funções Proporcionar ao concreto rugosidade superficial requerida Lisa Texturada Fôrmas: Principais funções

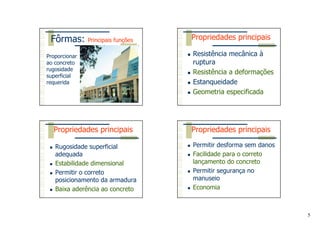

- 5. 5 Fôrmas: Principais funções Proporcionar aoconcreto rugosidade superficial requerida Resistência mecânica à ruptura Resistência a deformações Estanqueidade Geometria especificada Propriedades principais Rugosidade superficial adequada Estabilidade dimensional Permitir o correto posicionamento da armadura Baixa aderência ao concreto Propriedades principais Permitir desforma sem danos Facilidade para o correto lançamento do concreto Permitir segurança no manuseio Economia Propriedades principais
- 6. 6 Não influenciar negativamente nascaracterísticas do concreto CUIDADO COM O DESMOLDANTE!! Absorção d’água Propriedades principais Execução das Fôrmas Decisão inicial Central de produção? ou Produção em cada obra? Central de Produção Execução no canteiro
- 7. 7 Execução das Fôrmas Decisãoinicial Fôrma produzida em obra? ou Fôrma pré-fabricada? Comprar? ou Alugar? Disposição geral de um sistema de fôrma de laje Guia Pé-direito Travessões Painel Tala Disposição geral de um sistema de fôrma de laje Pé-direito Cunha Calço Disposição geral de um sistema de fôrma de laje
- 8. 8 Subsistemas de fôrmaspara laje tradicional (com guias) Pé-direito Painel – Chapa de madeira compensada Guia Chapuz Ligação do painel da laje com a fôrma da viga Guia Painel Travessão Pé-direito Travessas de apoio Tala Gravatas (gastalhos) Pontaletes Fundo da viga Lateral da viga Elementos do Sistema de Formas Molde Define o formato e a rugosidade Materiais utilizados: Madeira Tábuas, compensado Elementos do Sistema de Formas: MOLDE Metálico

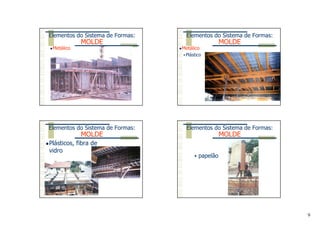

- 9. 9 Metálico Elementos do Sistemade Formas: MOLDE Metálico Plástico Elementos do Sistema de Formas: MOLDE Plásticos, fibra de vidro Elementos do Sistema de Formas: MOLDE papelão Elementos do Sistema de Formas: MOLDE

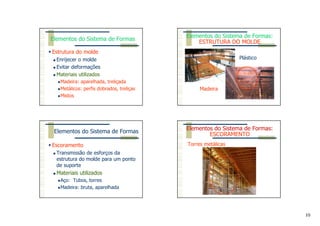

- 10. 10 Estrutura do molde Enrijecero molde Evitar deformações Materiais utilizados Madeira: aparelhada, treliçada Metálicos: perfis dobrados, treliças Mistos Elementos do Sistema de Formas Elementos do Sistema de Formas: ESTRUTURA DO MOLDE Plástico Madeira Escoramento Transmissão de esforços da estrutura do molde para um ponto de suporte Materiais utilizados Aço: Tubos, torres Madeira: bruta, aparelhada Elementos do Sistema de Formas Torres metálicas Elementos do Sistema de Formas: ESCORAMENTO

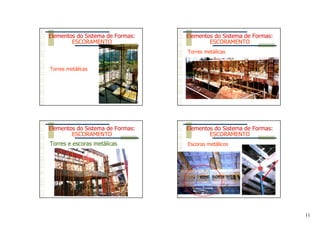

- 11. 11 Torres metálicas Elementos doSistema de Formas: ESCORAMENTO Torres metálicas Elementos do Sistema de Formas: ESCORAMENTO Torres e escoras metálicas Elementos do Sistema de Formas: ESCORAMENTO Escoras metálicos Elementos do Sistema de Formas: ESCORAMENTO

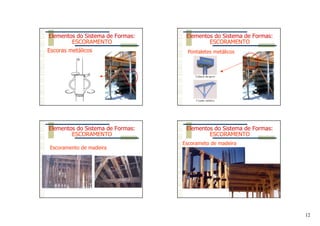

- 12. 12 Escoras metálicos Elementos doSistema de Formas: ESCORAMENTO Pontaletes metálicos Elementos do Sistema de Formas: ESCORAMENTO Escoramento de madeira Elementos do Sistema de Formas: ESCORAMENTO Escorameto de madeira Elementos do Sistema de Formas: ESCORAMENTO

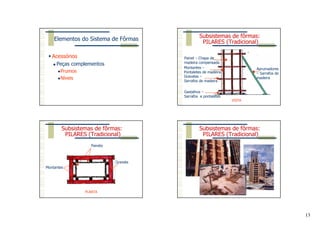

- 13. 13 Elementos do Sistemade Fôrmas Acessórios Peças complementos Prumos Níveis Subsistemas de fôrmas: PILARES (Tradicional) VISTA Painel – Chapa de madeira compensada Montantes – Pontaletes de madeira Gravatas – Sarrafos de madeira Gastalhos – Sarrafos e pontaletes Aprumadores – Sarrafos de madeira PLANTA Painéis Montantes Gravata Subsistemas de fôrmas: PILARES (Tradicional) Subsistemas de fôrmas: PILARES (Tradicional)

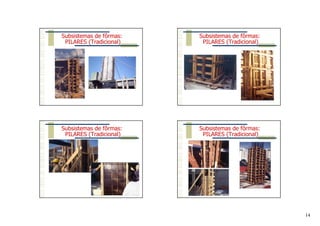

- 14. 14 Subsistemas de fôrmas: PILARES(Tradicional) Subsistemas de fôrmas: PILARES (Tradicional) Subsistemas de fôrmas: PILARES (Tradicional) Subsistemas de fôrmas: PILARES (Tradicional)

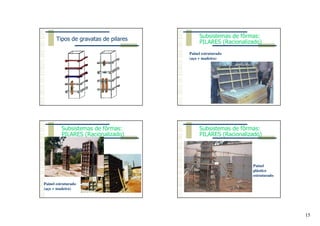

- 15. 15 Tipos de gravatasde pilares Painel estruturado (aço + madeira) Subsistemas de fôrmas: PILARES (Racionalizado) Painel estruturado (aço + madeira) Subsistemas de fôrmas: PILARES (Racionalizado) Painel plástico estruturado Subsistemas de fôrmas: PILARES (Racionalizado)
- 16. 16 Painel plástico estruturado Subsistemas defôrmas: PILARES (Racionalizado) Subsistema de fôrma para vigas Subsistema de fôrma para vigas Painel estruturado (aço + madeira) Subsistema de fôrma para vigas

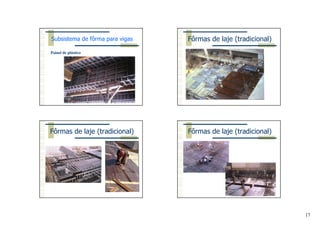

- 17. 17 Painel de plástico Subsistemade fôrma para vigas Fôrmas de laje (tradicional) Fôrmas de laje (tradicional) Fôrmas de laje (tradicional)

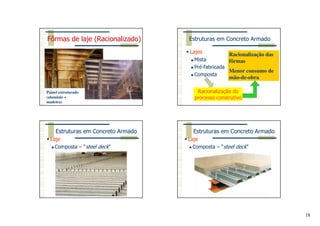

- 18. 18 Painel estruturado (alumínio + madeira) Fôrmasde laje (Racionalizado) Estruturas em Concreto Armado Lajes Mista Pré-fabricada Composta Racionalização do processo construtivo Racionalização das fôrmas Menor consumo de mão-de-obra Estruturas em Concreto Armado Laje Composta – “steel deck” Laje Composta – “steel deck” Estruturas em Concreto Armado

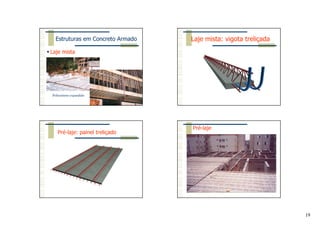

- 19. 19 Laje mista Poliestireno expandido Estruturasem Concreto Armado Laje mista: vigota treliçada Pré-laje: painel treliçado Pré-laje

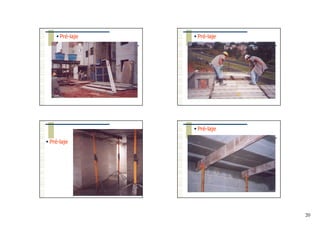

- 20.

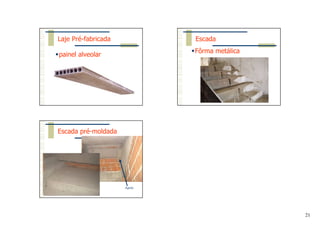

- 21. 21 painel alveolar Laje Pré-fabricada Fôrmametálica Escada Escada pré-moldada Apoio
