Estradas aula 03

PRO
JETO
G
EO
M
ÉTRICO
DE
RO
DO
VIAS
O
TRAÇADO
DE
UM
A
ESTRADA
PROFESSOR MARINALDO JUNIOR

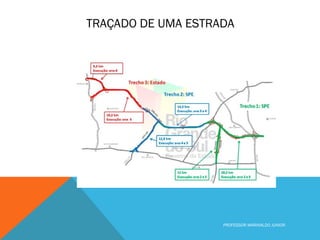

TRAÇADO DE UMA ESTRADA
Problema: Escolha do Traçado- Necessidade de ligação entre dois
locais.
Conceito: Estrada é um ente tridimensional que deve se ajustar de
forma harmônica à topografia da região, produzindo alterações á
topografia da região porém sem agredi-la.
Concepção: Um bom projeto deve atender às necessidades de tráfego,
respeitar as características técnicas de um bom traçado e de um bom
perfil, estar em harmonia com a região atravessada e, na medida do
possível, ter um baixo custo.

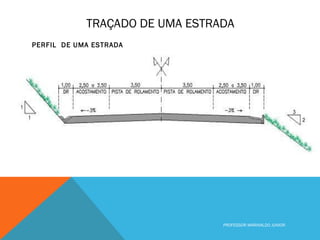

PERFIL DE UMA ESTRADA

Fatores que influenciam a escolha do traçado:
 Topografia: na maioria dos projetos é o fator preponderante para a
escolha da localização da estrada.
 Classificação da topografia da região:
o Terreno Plano – topografia suave; boa condição de visibilidade;
pequenos movimentos de terra e baixo custo.
o Terreno Ondulado – possui inclinações não muito fortes e/ou algumas
escarpas ocasionais que exigem um movimento de terra médio.
o Terreno Montanhoso – topografia com mudanças significativas nas
elevações do terreno; grandes movimentações de terra; obras de arte
(túneis e viadutos) para obtenção de um perfil aceitável para a estrada.

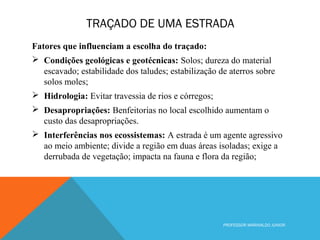

Fatores que influenciam a escolha do traçado:
 Condições geológicas e geotécnicas: Solos; dureza do material
escavado; estabilidade dos taludes; estabilização de aterros sobre
solos moles;
 Hidrologia: Evitar travessia de rios e córregos;
 Desapropriações: Benfeitorias no local escolhido aumentam o
custo das desapropriações.
 Interferências nos ecossistemas: A estrada é um agente agressivo
ao meio ambiente; divide a região em duas áreas isoladas; exige a
derrubada de vegetação; impacta na fauna e flora da região;

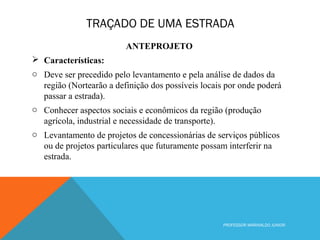

ANTEPROJETO
 Características:
o Deve ser precedido pelo levantamento e pela análise de dados da
região (Nortearão a definição dos possíveis locais por onde poderá
passar a estrada).
o Conhecer aspectos sociais e econômicos da região (produção
agrícola, industrial e necessidade de transporte).
o Levantamento de projetos de concessionárias de serviços públicos
ou de projetos particulares que futuramente possam interferir na
estrada.

PROCEDIMENTO PARA ESCOLHA DE UM TRAÇADO
o A linha reta nem sempre é recomendada por questões de
segurança( traçados com longos trechos retos, causam monotonia e
sonolência, o que leva á desatenção dos motoristas).
o Identificação de problemas se o trecho fosse reto: Cortes e aterros
de volumes excessivos, travessias de rios, desapropriações caras,
ocorrência de material rochoso e de escavação cara.
o Esses problemas nos levam a escolher pontos por onde a estrada vai
passar, fora da “RETA DIRETRIZ”, acomodando melhor o traçado
á topografia e alongando o mínimo possível a extensão total. Esses
pontos são chamados de “PONTOS OBRIGADOS”, pois se nos
afastarmos dele , em direção a reta diretriz, voltamos a enfrentar os
problemas.

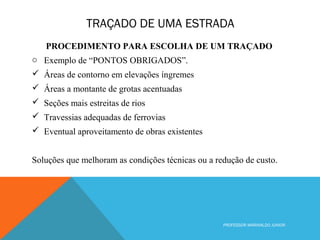

PROCEDIMENTO PARA ESCOLHA DE UM TRAÇADO
o Exemplo de “PONTOS OBRIGADOS”.
 Áreas de contorno em elevações íngremes
 Áreas a montante de grotas acentuadas
 Seções mais estreitas de rios
 Travessias adequadas de ferrovias
 Eventual aproveitamento de obras existentes
Soluções que melhoram as condições técnicas ou a redução de custo.

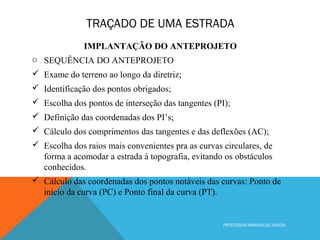

IMPLANTAÇÃO DO ANTEPROJETO
o SEQUÊNCIA DO ANTEPROJETO
 Exame do terreno ao longo da diretriz;
 Identificação dos pontos obrigados;
 Escolha dos pontos de interseção das tangentes (PI);
 Definição das coordenadas dos PI’s;
 Cálculo dos comprimentos das tangentes e das deflexões (AC);
 Escolha dos raios mais convenientes pra as curvas circulares, de
forma a acomodar a estrada á topografia, evitando os obstáculos
conhecidos.
 Cálculo das coordenadas dos pontos notáveis das curvas: Ponto de
início da curva (PC) e Ponto final da curva (PT).

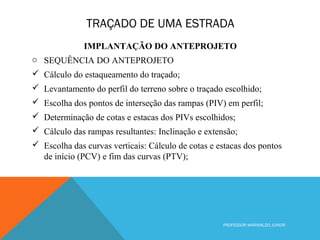

IMPLANTAÇÃO DO ANTEPROJETO
o SEQUÊNCIA DO ANTEPROJETO
 Cálculo do estaqueamento do traçado;
 Levantamento do perfil do terreno sobre o traçado escolhido;
 Escolha dos pontos de interseção das rampas (PIV) em perfil;
 Determinação de cotas e estacas dos PIVs escolhidos;
 Cálculo das rampas resultantes: Inclinação e extensão;
 Escolha das curvas verticais: Cálculo de cotas e estacas dos pontos
de início (PCV) e fim das curvas (PTV);

PROJETO FINAL
o É o produto do detalhamento e da eventual modificação do
anteprojeto escolhido.
o Nele serão escolhidos e calculados todos os elementos necessários
para a perfeita definição do traçado, do perfil longitudinal e das
seções que mostram o desenvolvimento transversal da estrada.
o São elaborados em paralelo ao projeto geométrico: Projetos de
terraplenagem, drenagem, superestrutura, obras civis, paisagismo,
sinalização, serviços complementares,etc.
o PROJETO FINAL= Projetos parciais + Memórias de cálculos+
Justificativas de soluções adotadas + Quantificação de serviços +
Especificações de materiais + Métodos executivos + Orçamentos.

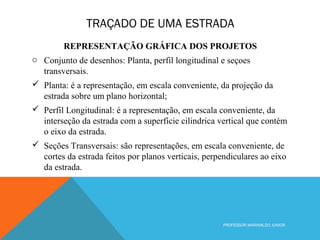

REPRESENTAÇÃO GRÁFICA DOS PROJETOS
o Conjunto de desenhos: Planta, perfil longitudinal e seçoes
transversais.
 Planta: é a representação, em escala conveniente, da projeção da
estrada sobre um plano horizontal;
 Perfil Longitudinal: é a representação, em escala conveniente, da
interseção da estrada com a superfície cilindrica vertical que contém
o eixo da estrada.
 Seções Transversais: são representações, em escala conveniente, de
cortes da estrada feitos por planos verticais, perpendiculares ao eixo
da estrada.

o PLANTA

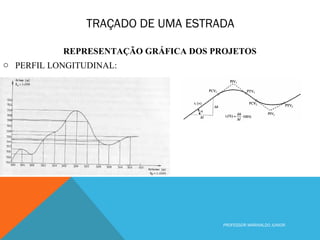

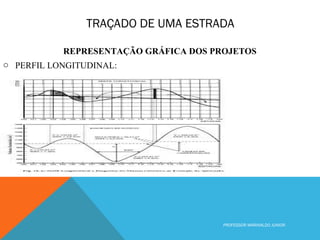

o PERFIL LONGITUDINAL:

o SEÇOES TRANSVERSAIS:

fim
