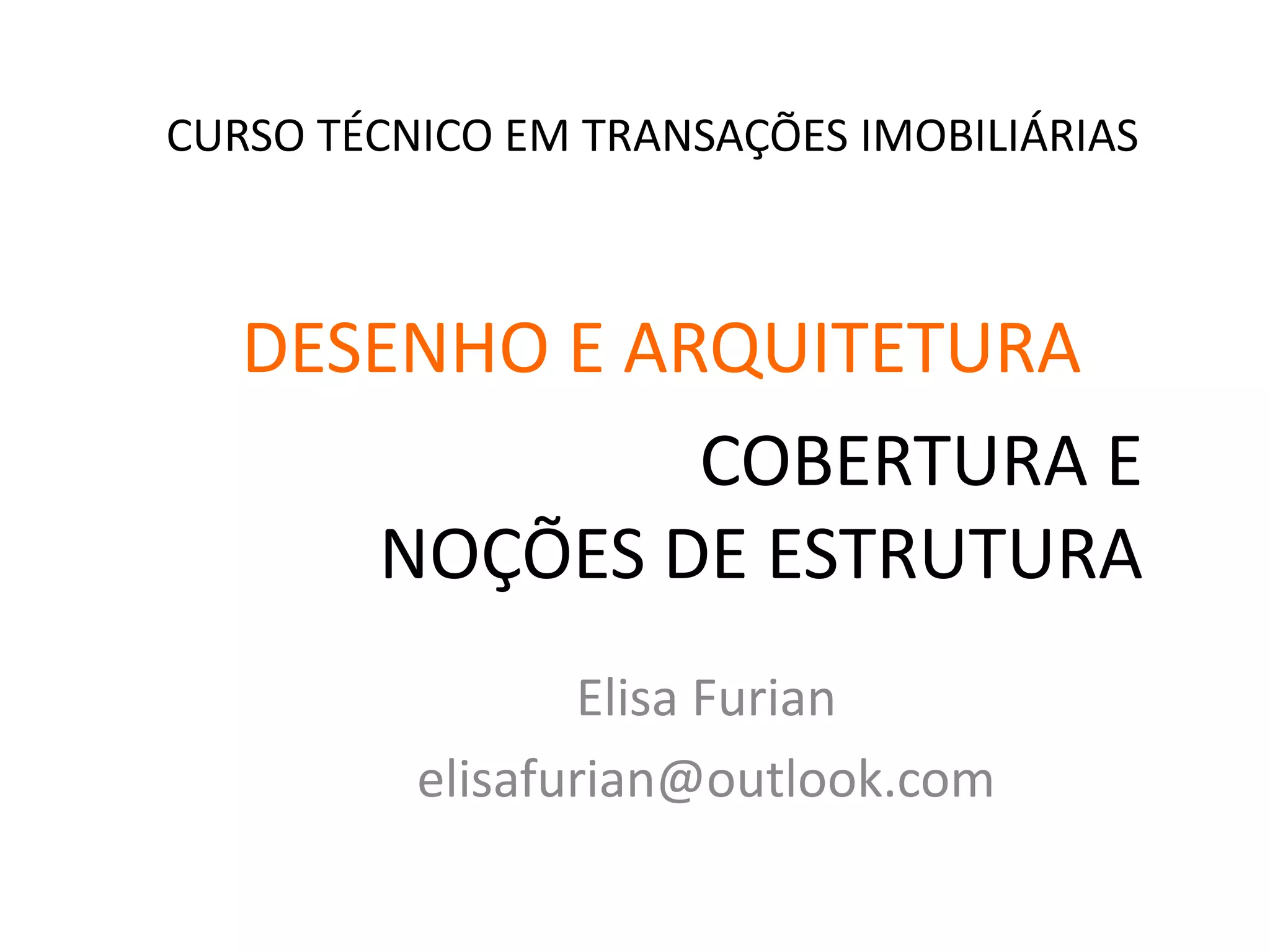

1. CURSO TÉCNICO EM TRANSAÇÕES IMOBILIÁRIAS
DESENHO E ARQUITETURA
Elisa Furian
elisafurian@outlook.com
COBERTURA E
NOÇÕES DE ESTRUTURA

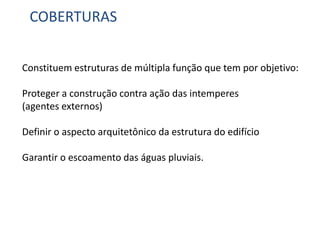

2. COBERTURAS
Constituem estruturas de múltipla função que tem por objetivo:
Proteger a construção contra ação das intemperes
(agentes externos)
Definir o aspecto arquitetônico da estrutura do edifício
Garantir o escoamento das águas pluviais.

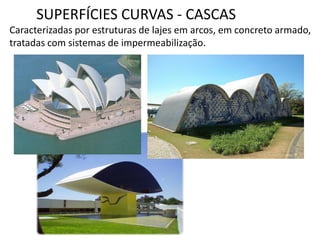

3. SUPERFÍCIES CURVAS - CASCAS
Caracterizadas por estruturas de lajes em arcos, em concreto armado,
tratadas com sistemas de impermeabilização.

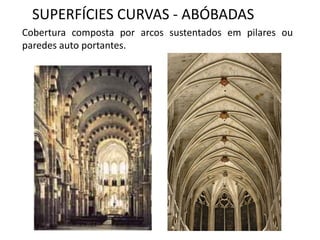

4. SUPERFÍCIES CURVAS - ABÓBADAS
Cobertura composta por arcos sustentados em pilares ou
paredes auto portantes.

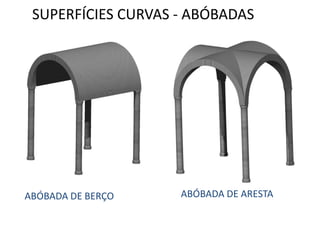

5. ABÓBADA DE BERÇO ABÓBADA DE ARESTA
SUPERFÍCIES CURVAS - ABÓBADAS

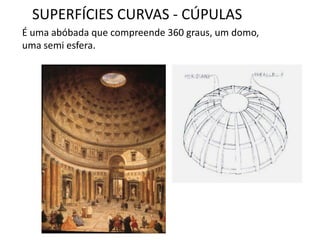

6. É uma abóbada que compreende 360 graus, um domo,
uma semi esfera.
SUPERFÍCIES CURVAS - CÚPULAS

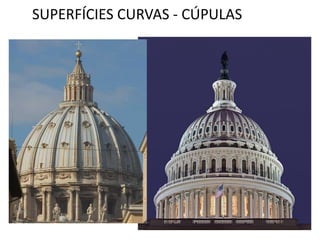

7. SUPERFÍCIES CURVAS - CÚPULAS

8. Caracterizadas pelo uso de membranas plásticas (lonas), assentadas
sobre estruturas metálicas , de madeiras ou atirantadas com cabos de
aço - tensoestruturas, ou ainda, por sistemas infláveis com a utilização
de motores insufladores.
SUPERFÍCIES FLEXÍVEIS

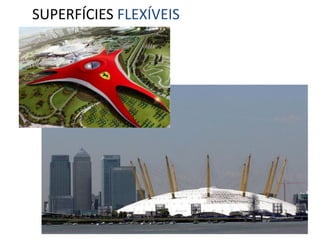

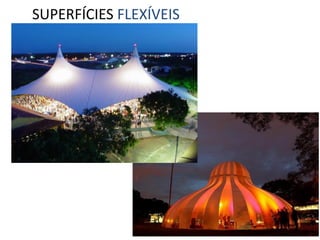

9. SUPERFÍCIES FLEXÍVEIS

10. SUPERFÍCIES FLEXÍVEIS

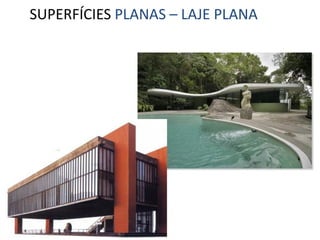

11. SUPERFÍCIES PLANAS – LAJE PLANA
Possuem leve inclinação e são tratadas com sistemas de
impermeabilização.

12. SUPERFÍCIES PLANAS – LAJE PLANA

13. SUPERFÍCIES PLANAS – LAJE INCLINADA
São tratadas com sistemas de impermeabilização.

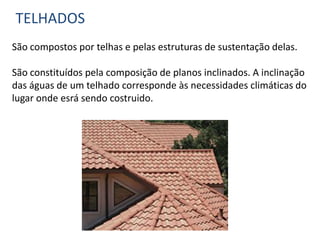

14. TELHADOS
São compostos por telhas e pelas estruturas de sustentação delas.
São constituídos pela composição de planos inclinados. A inclinação
das águas de um telhado corresponde às necessidades climáticas do
lugar onde esrá sendo costruido.

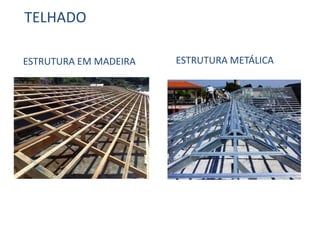

15. TELHADO
ESTRUTURA EM MADEIRA ESTRUTURA METÁLICA

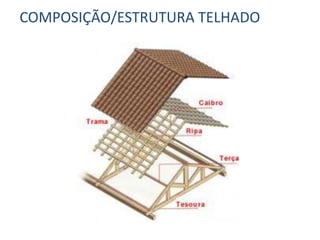

16. COMPOSIÇÃO/ESTRUTURA TELHADO

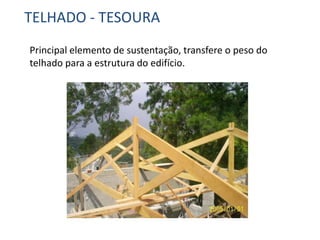

17. TELHADO - TESOURA
Principal elemento de sustentação, transfere o peso do
telhado para a estrutura do edifício.

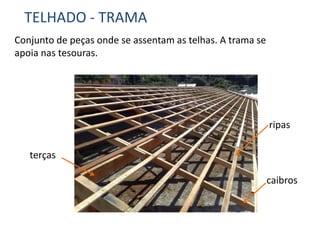

18. TELHADO - TRAMA
Conjunto de peças onde se assentam as telhas. A trama se
apoia nas tesouras.
ripas
caibros
terças

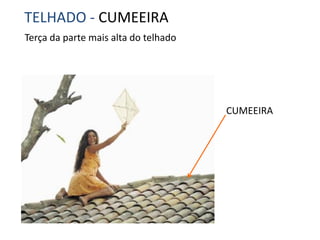

19. Terça da parte mais alta do telhado
TELHADO - CUMEEIRA
CUMEEIRA

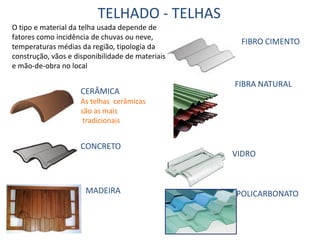

20. CERÂMICA
As telhas cerâmicas
são as mais
tradicionais
CONCRETO
MADEIRA
FIBRO CIMENTO
FIBRA NATURAL
POLICARBONATO
VIDRO
TELHADO - TELHAS
O tipo e material da telha usada depende de
fatores como incidência de chuvas ou neve,
temperaturas médias da região, tipologia da
construção, vãos e disponibilidade de materiais
e mão-de-obra no local

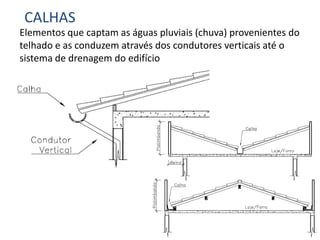

21. CALHAS
Elementos que captam as águas pluviais (chuva) provenientes do
telhado e as conduzem através dos condutores verticais até o
sistema de drenagem do edifício

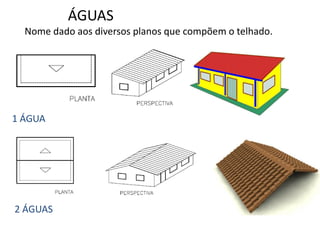

22. 1 ÁGUA
ÁGUAS
Nome dado aos diversos planos que compõem o telhado.
2 ÁGUAS

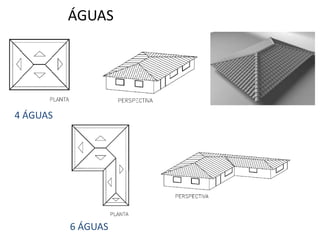

23. 4 ÁGUAS
ÁGUAS
6 ÁGUAS

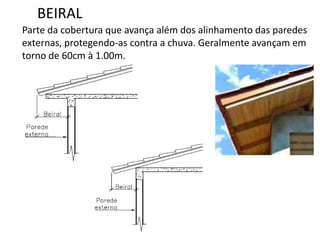

24. BEIRAL
Parte da cobertura que avança além dos alinhamento das paredes
externas, protegendo-as contra a chuva. Geralmente avançam em
torno de 60cm à 1.00m.

25. São paredes com o objetivo de esconder o telhado.
PLATIBANDAS

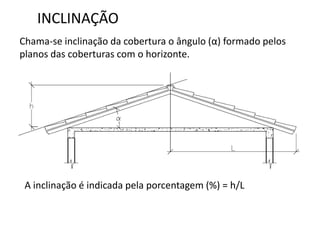

26. INCLINAÇÃO
A inclinação é indicada pela porcentagem (%) = h/L
Chama-se inclinação da cobertura o ângulo (α) formado pelos
planos das coberturas com o horizonte.

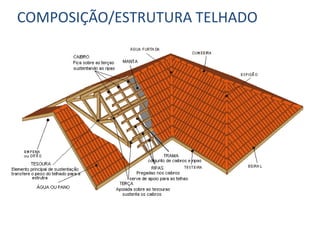

27. COMPOSIÇÃO/ESTRUTURA TELHADO

28. TELHADO

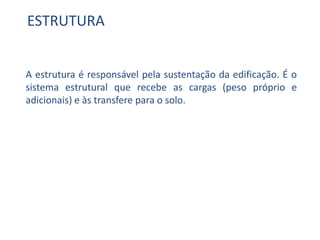

29. ESTRUTURA
A estrutura é responsável pela sustentação da edificação. É o
sistema estrutural que recebe as cargas (peso próprio e
adicionais) e às transfere para o solo.

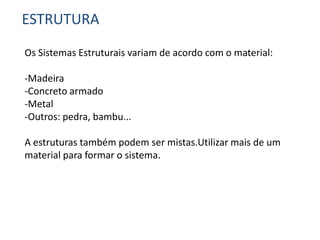

30. ESTRUTURA
Os Sistemas Estruturais variam de acordo com o material:
-Madeira
-Concreto armado
-Metal
-Outros: pedra, bambu...
A estruturas também podem ser mistas.Utilizar mais de um
material para formar o sistema.

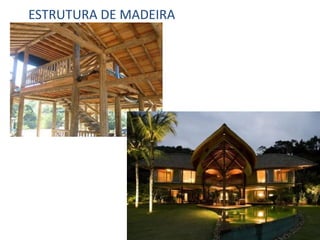

31. ESTRUTURA DE MADEIRA

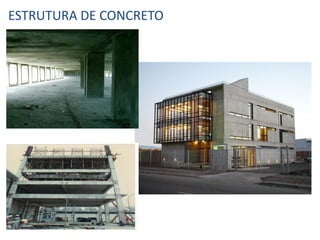

32. ESTRUTURA DE CONCRETO

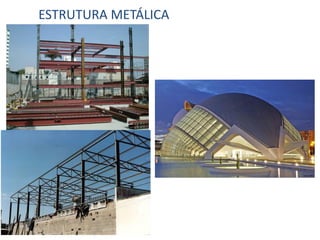

33. ESTRUTURA METÁLICA

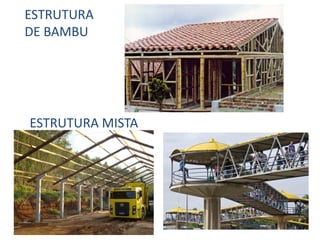

34. ESTRUTURA
DE BAMBU
ESTRUTURA MISTA

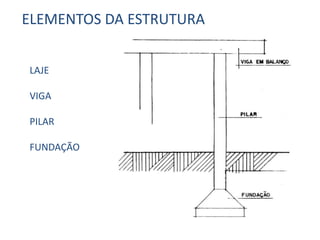

35. ELEMENTOS DA ESTRUTURA
LAJE
VIGA
PILAR
FUNDAÇÃO

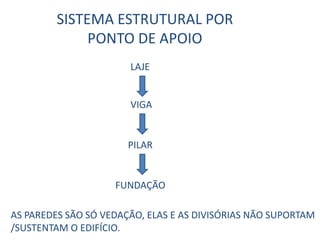

36. SISTEMA ESTRUTURAL POR
PONTO DE APOIO
AS PAREDES SÃO SÓ VEDAÇÃO, ELAS E AS DIVISÓRIAS NÃO SUPORTAM
/SUSTENTAM O EDIFÍCIO.
LAJE
VIGA
PILAR
FUNDAÇÃO

37. SISTEMA ESTRUTURAL POR
PONTO DE APOIO

38. A VEDAÇÃO E AS DIVISÓRIAS SERVEM COMO
SUPORTE DO EDIFÍCIO
LAJE
PAREDE
FUNDAÇÃO
SISTEMA ESTRUTURAL POR
APOIO LINEAR

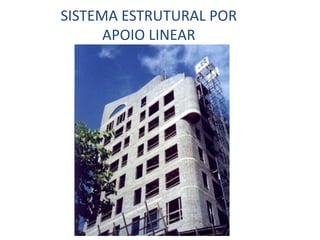

39. SISTEMA ESTRUTURAL POR
APOIO LINEAR

40. LAJE
Tem por finalidade receber as cargas e transferí-las para as
vigas ou paredes (laje de cobertura) ou para fundações (laje de
piso).
PODEM SER:
Plana (ou simples)

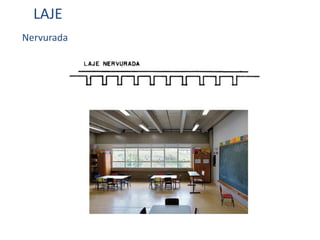

41. LAJE
Nervurada

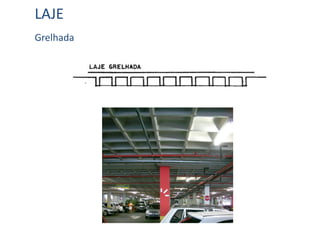

42. LAJE
Grelhada

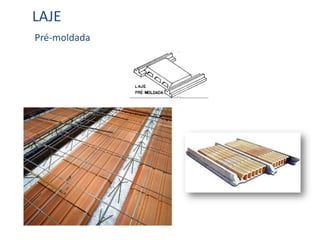

43. LAJE
Pré-moldada

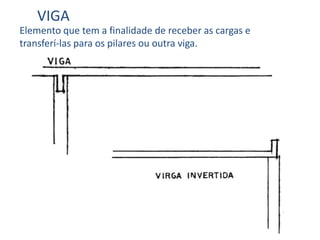

44. VIGA
Elemento que tem a finalidade de receber as cargas e
transferí-las para os pilares ou outra viga.

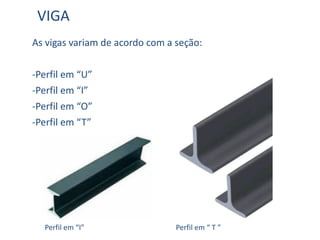

45. As vigas variam de acordo com a seção:
-Perfil em “U”
-Perfil em “I”
-Perfil em “O”
-Perfil em “T”
VIGA
Perfil em “I” Perfil em “ T ”

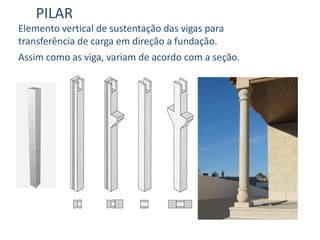

46. PILAR
Elemento vertical de sustentação das vigas para
transferência de carga em direção a fundação.
Assim como as viga, variam de acordo com a seção.

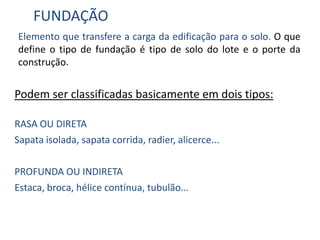

47. FUNDAÇÃO
Elemento que transfere a carga da edificação para o solo. O que
define o tipo de fundação é tipo de solo do lote e o porte da
construção.
Podem ser classificadas basicamente em dois tipos:
RASA OU DIRETA
Sapata isolada, sapata corrida, radier, alicerce...
PROFUNDA OU INDIRETA
Estaca, broca, hélice contínua, tubulão...

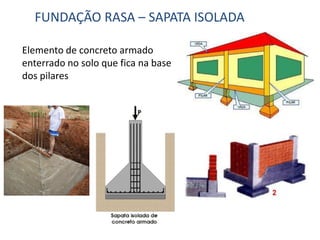

48. FUNDAÇÃO RASA – SAPATA ISOLADA
Elemento de concreto armado
enterrado no solo que fica na base
dos pilares

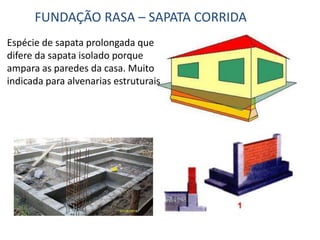

49. FUNDAÇÃO RASA – SAPATA CORRIDA
Espécie de sapata prolongada que
difere da sapata isolado porque
ampara as paredes da casa. Muito
indicada para alvenarias estruturais

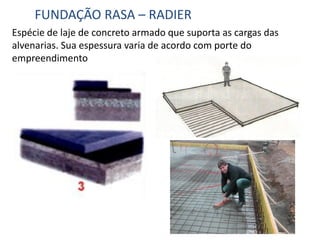

50. Espécie de laje de concreto armado que suporta as cargas das
alvenarias. Sua espessura varia de acordo com porte do
empreendimento
FUNDAÇÃO RASA – RADIER

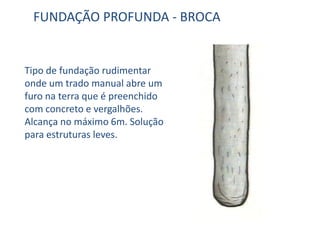

51. FUNDAÇÃO PROFUNDA - BROCA
Tipo de fundação rudimentar
onde um trado manual abre um
furo na terra que é preenchido
com concreto e vergalhões.
Alcança no máximo 6m. Solução
para estruturas leves.

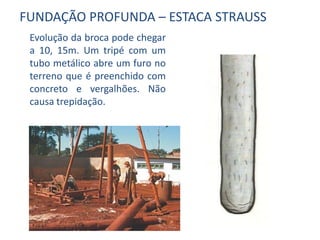

52. Evolução da broca pode chegar
a 10, 15m. Um tripé com um
tubo metálico abre um furo no
terreno que é preenchido com
concreto e vergalhões. Não
causa trepidação.
FUNDAÇÃO PROFUNDA – ESTACA STRAUSS

53. Peças prontas que são cravadas
com bate-estacas no solo.
Ultrapassam lençois freáticos, e
ideais para solos argilosos.
Causam barulho e vibrações.
FUNDAÇÃO PROFUNDA –
ESTACA DE CONCRETO PRÉ-MOLDADA

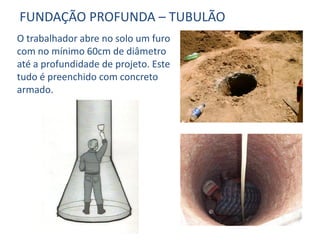

54. O trabalhador abre no solo um furo
com no mínimo 60cm de diâmetro
até a profundidade de projeto. Este
tudo é preenchido com concreto
armado.
FUNDAÇÃO PROFUNDA – TUBULÃO

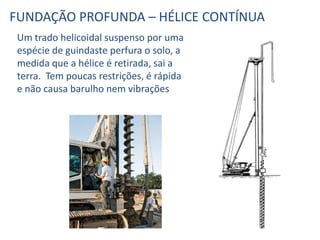

55. Um trado helicoidal suspenso por uma
espécie de guindaste perfura o solo, a
medida que a hélice é retirada, sai a
terra. Tem poucas restrições, é rápida
e não causa barulho nem vibrações
FUNDAÇÃO PROFUNDA – HÉLICE CONTÍNUA

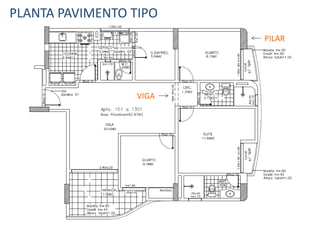

56. VIGA
PILAR
PLANTA PAVIMENTO TIPO

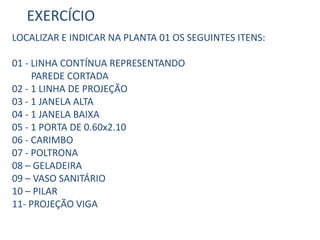

57. EXERCÍCIO
LOCALIZAR E INDICAR NA PLANTA 01 OS SEGUINTES ITENS:
01 - LINHA CONTÍNUA REPRESENTANDO
PAREDE CORTADA
02 - 1 LINHA DE PROJEÇÃO
03 - 1 JANELA ALTA
04 - 1 JANELA BAIXA
05 - 1 PORTA DE 0.60x2.10
06 - CARIMBO
07 - POLTRONA
08 – GELADEIRA
09 – VASO SANITÁRIO
10 – PILAR
11- PROJEÇÃO VIGA
