O documento descreve os tipos mais comuns de fundações usadas na indústria da construção civil, seus processos de execução e aplicabilidade. Entre os tipos descritos estão estacas escavadas de grande diâmetro, paredes diafragma e estacas barrete, estacas de madeira e estacas metálicas. Detalha os processos de perfuração, armadura e concretagem para estacas escavadas, e os processos de escavação, tubos ou juntas e concretagem para paredes diafragma.

1. 1
EXECUÇÃO DE FUNDAÇÕES : ESTACASEXECUÇÃO DE FUNDAÇÕES : ESTACAS
0 1 - A lic e r c e
0 2 - S a p a t a s
0 3 - B lo c o s
0 4 - R a d ie r s
I - F U N D A Ç Õ E S R A S A S
0 1 - E s t a c a s E s c a v a d a s d e G r a d e D iâ m e t r o
0 2 - P a r e d e s D ia fr a g m a e E s t a c a s B a r r e t e
0 3 . 1 E s t a c a s d e M a d e ir a
0 3 . 2 E s t a c a s M e t á lic a s
0 3 . 3 E s t a c a s e m C o n c r e t o P r é - m o ld a d a
0 3 . 4 E s t a c a s H é lic e C o n t í n u a
0 3 . 5 E s t a c a s T ip o F r a n k i
0 3 . 6 E s t a c a s T u b u la r e s M e t á lic a s
0 3 . 7 E s t a c a R a iz
0 3 - E s t a c a s
I I - F U N D A Ç Õ E S P R O F U N D A S
T IP O S D E F U N D A Ç Õ E S

2. 2

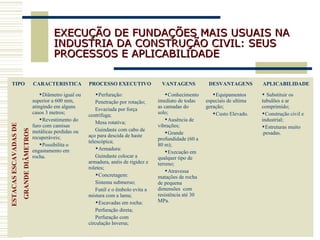

EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
TIPO CARACTERISTICA PROCESSO EXECUTIVO VANTAGENS DESVANTAGENS APLICABILIDADE
Diâmetro igual ou
superior a 600 mm,
atingindo em alguns
casos 3 metros;
Revestimento do
furo com camisas
metálicas perdidas ou
recuperáveis;
Possibilita o
engastamento em
rocha.
Perfuração:
Penetração por rotação;
Esvaziada por força
centrifuga;
Mesa rotativa;
Guindaste com cabo de
aço para descida de haste
telescópica;
Armadura:
Guindaste colocar a
armadura, anéis de rigidez e
roletes;
Concretagem:
Sistema submerso;
Funil e o êmbolo evita a
mistura com a lama;
Escavadas em rocha:
Perfuração direta;
Perfuração com
circulação Inversa;
Conhecimento
imediato de todas
as camadas do
solo;
Ausência de
vibrações;
Grande
profundidade (60 a
80 m);
Execução em
qualquer tipo de
terreno;
Atravessa
matações de rocha
de pequena
dimensões com
resistência até 30
MPa.
Equipamentos
especiais de ultima
geração;
Custo Elevado.
 Substituir os
tubulões a ar
comprimido;
Construção civil e
industrial;
Estruturas muito
.pesadas.
ESTACASESCAVADASDE
GRANDEDIÂMETROS

3. 3
EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
ESTACAS ESCAVADAS DE GRANDE DIÂMETROS
Figura 4.09 - Execução das estacas
escavadas e tirantes - Metrô São Paulo
estação Ana Rosa
Figura 4.10 - Fundações do Terminal
Intermodal Barra Funda - Metrô São Paulo
Figura 4.11 - Esquema de execução de estacas de grande diâmetro
com utilização de lama
Figura 4.12 - Esquema de execução de estacas de grande diâmetro com
utilização de vibrador

4. 4
EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE

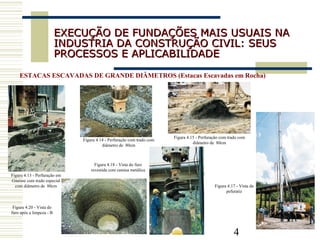

ESTACAS ESCAVADAS DE GRANDE DIÂMETROS (Estacas Escavadas em Rocha)
Figura 4.13 - Perfuração em
Gnaisse com trado especial
com diâmetro de 80cm
Figura 4.14 - Perfuração com trado com
diâmetro de 80cm
Figura 4.15 - Perfuração com trado com
diâmetro de 80cm
Figura 4.20 - Vista do
furo após a limpeza - B
Figura 4.17 - Vista da
pefuratiz
Figura 4.18 - Vista do furo
revestida com camisa metálica

5. 5
EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
VANTAGENS DESVANTAGENS APLICABILIDADE
 Parede
Diafragma:
Moldada in loco;
Espessura variável
de 30 até 120 cm;
Absorver cargas
axiais, empuxos
horizontais e momentos
fletores;
Profundidades de
mais de 50m.
Estacas Barrete
ou Parede Diafragma
Pré-moldada:
Painel pré-moldado;
Cobrimento da
armação menor 3cm;
Fck superior a
25MPa;
Placas vazadas.
Parede Diafragma:
Escavação dos painéis
ou laminas;
Tubo ou chpa/junta;
Armação;
Concretagem;
Retirada da junta.
Estacas Barrete ou
Parede Diafragma Pré-
moldada:
Escavação dos painéis
ou laminas;
Tubo ou chpa/junta
peenchido com “coulis”
mistura de cimento +
águas;
Colocação das placas;
Concretagem da ficha;
Facilidade em
adaptar-se à
geometria do projeto;
Ausência de
vibração;
Descompressões;
Profundidade do
abaixo do nível da
água;
Esquipamento;
Mão-de-obra
especializada;
Peso do
elemento pré-
moldado;
 Paredes de
contenções;
 Parede atirantada;
PAREDESDIAFRAGMAE
ESTACASBARRETE

6. 6
EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
PAREDES DIAFRAGMA E ESTACAS BARRETE
Figura 4.21 - Esquema de execução de paredes diafragmas
moldadas “in situ”
Figura 4.26 - Detalhe da parede diafragma atirantada em
curva Edifício sede da CEF em Goiânia

7. 7
EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
PAREDES DIAFRAGMA E ESTACAS BARRETE

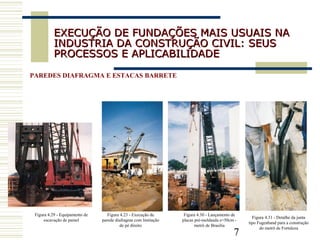

Figura 4.29 - Equipamento de
escavação de painel
Figura 4.31 - Detalhe da junta
tipo Fugenband para a construção
do metrô de Fortaleza
Figura 4.30 - Lançamento de
placas pré-moldasda e=50cm -
metrô de Brasilia
Figura 4.23 - Execução de
parede diafragma com limitação
de pé direito

8. 8
EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
PAREDES DIAFRAGMA E ESTACAS BARRETE

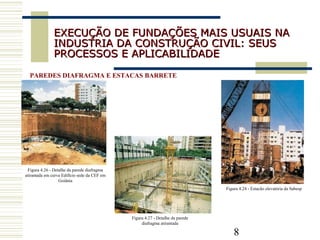

Figura 4.26 - Detalhe da parede diafragma
atirantada em curva Edifício sede da CEF em
Goiânia
Figura 4.24 - Estacão elevatória da Sabesp
Figura 4.27 - Detalhe da parede
diafragma atirantada

9. 9

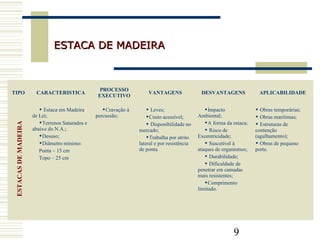

ESTACA DE MADEIRAESTACA DE MADEIRA
TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
VANTAGENS DESVANTAGENS APLICABILIDADE
 Estaca em Madeira
de Lei;
Terrenos Saturados e
abaixo do N.A.;
Desuso;
Diâmetro mínimo:
Ponta – 15 cm
Topo – 25 cm
Cravação à
percussão;
 Leves;
Custo acessível;
 Disponibilidade no
mercado;
Trabalha por atrito
lateral e por resistência
de ponta.
Impacto
Ambiental;
A forma da estaca;
 Risco de
Excentricidade;
 Suscetível à
ataques de organismos;
 Durabilidade;
 Dificuldade de
penetrar em camadas
mais resistentes;
Comprimento
limitado.
 Obras temporárias;
 Obras marítimas;
 Estruturas de
contenção
(agulhamento);
 Obras de pequeno
porte.
ESTACASDEMADEIRA

10. 10
ESTACA DE MADEIRAESTACA DE MADEIRA
DEVE-SE ATENDER AS QUALIDADES DE QUE DEPENDE
A SUA DURAÇÃO;
BOA RESISTÊNCIA AO CHOQUE PARA QUE SUPORTE
BEM A CRAVAÇÃO;
ESCOLHER MADEIRAS DE ÁRVORES BEM
DESEMPENADAS, DO CONTRÁRIO PODEM FENDER
DURANTE A CRAVAÇÃO;
AVALIAR A QUANTIDADE DE ANÉIS POR
CENTÍMETRO, POIS PODEMOS RELACIONAR O NÚMERO
DE ANÉIS COM A RESISTÊNCIA DA MADEIRA.

11. 11

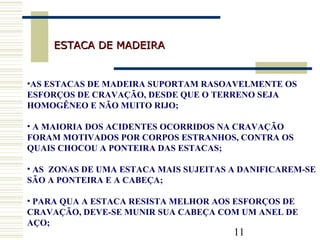

ESTACA DE MADEIRAESTACA DE MADEIRA
•AS ESTACAS DE MADEIRA SUPORTAM RASOAVELMENTE OS
ESFORÇOS DE CRAVAÇÃO, DESDE QUE O TERRENO SEJA
HOMOGÊNEO E NÃO MUITO RIJO;
• A MAIORIA DOS ACIDENTES OCORRIDOS NA CRAVAÇÃO
FORAM MOTIVADOS POR CORPOS ESTRANHOS, CONTRA OS
QUAIS CHOCOU A PONTEIRA DAS ESTACAS;
• AS ZONAS DE UMA ESTACA MAIS SUJEITAS A DANIFICAREM-SE
SÃO A PONTEIRA E A CABEÇA;
• PARA QUA A ESTACA RESISTA MELHOR AOS ESFORÇOS DE
CRAVAÇÃO, DEVE-SE MUNIR SUA CABEÇA COM UM ANEL DE
AÇO;

12. 12
ESTACA DE MADEIRAESTACA DE MADEIRA

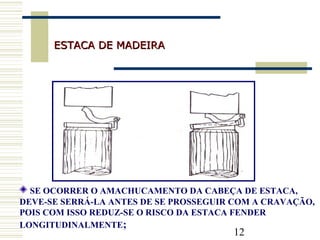

SE OCORRER O AMACHUCAMENTO DA CABEÇA DE ESTACA,
DEVE-SE SERRÁ-LA ANTES DE SE PROSSEGUIR COM A CRAVAÇÃO,
POIS COM ISSO REDUZ-SE O RISCO DA ESTACA FENDER
LONGITUDINALMENTE;

13. 13
ESTACA DE MADEIRAESTACA DE MADEIRA

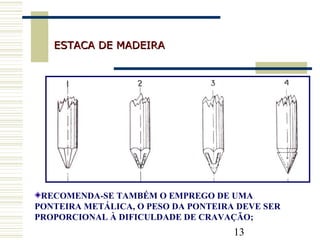

RECOMENDA-SE TAMBÉM O EMPREGO DE UMA
PONTEIRA METÁLICA, O PESO DA PONTEIRA DEVE SER
PROPORCIONAL À DIFICULDADE DE CRAVAÇÃO;

14. 14

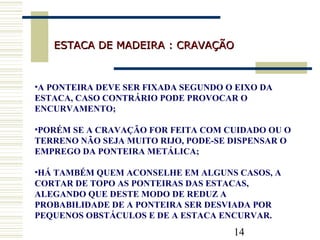

ESTACA DE MADEIRA : CRAVAÇÃOESTACA DE MADEIRA : CRAVAÇÃO
•A PONTEIRA DEVE SER FIXADA SEGUNDO O EIXO DA
ESTACA, CASO CONTRÁRIO PODE PROVOCAR O
ENCURVAMENTO;
•PORÉM SE A CRAVAÇÃO FOR FEITA COM CUIDADO OU O
TERRENO NÃO SEJA MUITO RIJO, PODE-SE DISPENSAR O
EMPREGO DA PONTEIRA METÁLICA;
•HÁ TAMBÉM QUEM ACONSELHE EM ALGUNS CASOS, A
CORTAR DE TOPO AS PONTEIRAS DAS ESTACAS,
ALEGANDO QUE DESTE MODO DE REDUZ A
PROBABILIDADE DE A PONTEIRA SER DESVIADA POR
PEQUENOS OBSTÁCULOS E DE A ESTACA ENCURVAR.

15. 15
ESTACAS DE MADEIRA

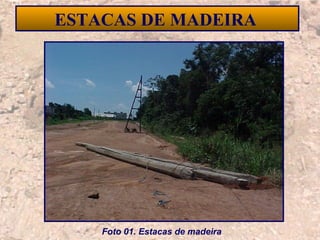

Foto 01. Estacas de madeira

16. 16
ESTACAS DE MADEIRA

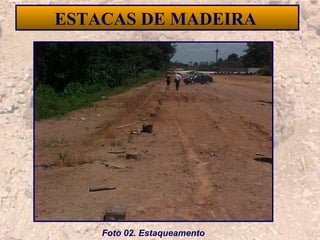

Foto 02. Estaqueamento

17. 17
ESTACAS DE MADEIRA
Foto 03. Erosão

18. 18
ESTACAS DE MADEIRA

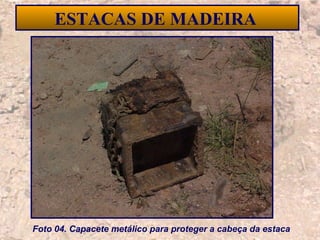

Foto 04. Capacete metálico para proteger a cabeça da estaca

19. 19
ESTACAS DE MADEIRA

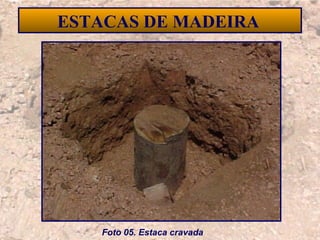

Foto 05. Estaca cravada

20. 20
ESTACAS DE MADEIRA

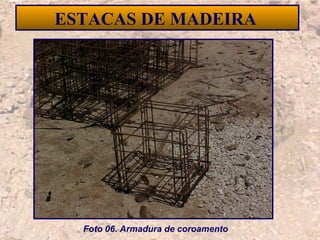

Foto 06. Armadura de coroamento

21. 21
ESTACAS DE MADEIRA

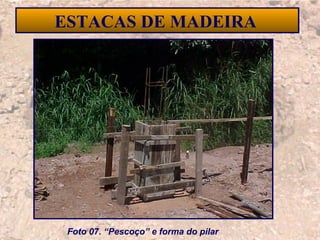

Foto 07. “Pescoço” e forma do pilar

22. 22
ESTACAS DE MADEIRA

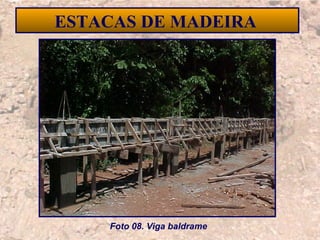

Foto 08. Viga baldrame

23. 23
ESTACAS DE MADEIRA

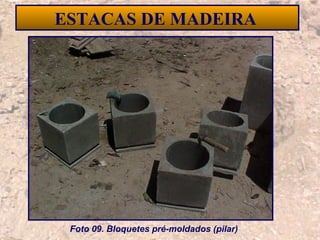

Foto 09. Bloquetes pré-moldados (pilar)

24. 24
ESTACAS DE MADEIRA

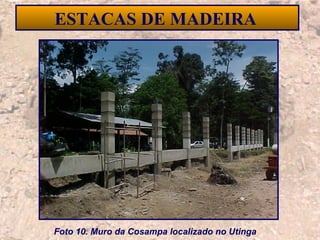

Foto 10. Muro da Cosampa localizado no Utinga

25. 25

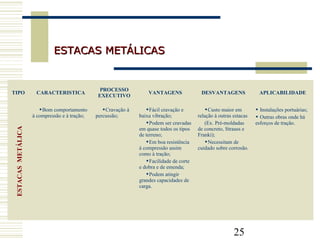

ESTACAS METÁLICASESTACAS METÁLICAS
TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
VANTAGENS DESVANTAGENS APLICABILIDADE
Bom comportamento
à compressão e à tração;
Cravação à
percussão;
Fácil cravação e
baixa vibração;
Podem ser cravadas
em quase todos os tipos
de terreno;
Em boa resistência
à compressão assim
como à tração;
Facilidade de corte
e dobra e de emenda;
Podem atingir
grandes capacidades de
carga.
Custo maior em
relação à outras estacas
(Ex. Pré-moldadas
de concreto, Strauss e
Franki);
Necessitam de
cuidado sobre corrosão.
 Instalações portuárias;
 Outras obras onde há
esforços de tração.
ESTACASMETÁLICA

26. 26

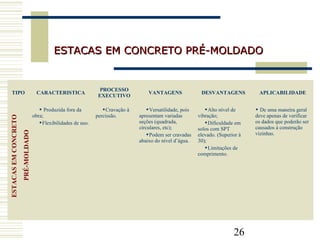

ESTACAS EM CONCRETO PRÉ-MOLDADOESTACAS EM CONCRETO PRÉ-MOLDADO
TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
VANTAGENS DESVANTAGENS APLICABILIDADE
 Produzida fora da
obra;
Flexibilidades de uso.
Cravação à
percissão.
Versatilidade, pois
apresentam variadas
seções (quadrada,
circulares, etc);
Podem ser cravadas
abaixo do nível d’água.
Alto nível de
vibração;
Dificuldade em
solos com SPT
elevado. (Superior à
30);
Limitações de
comprimento.
 De uma maneira geral
deve apenas de verificar
os dados que poderão ser
causados à construção
vizinhas.
ESTACASEMCONCRETO
PRÉ-MOLDADO

27. 27

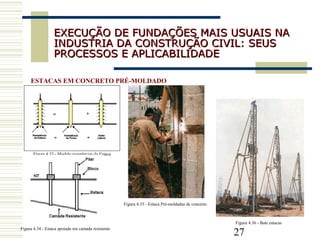

EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
ESTACAS EM CONCRETO PRÉ-MOLDADO
Figura 4.33 - Modelo resistências da Estaca
Figura 4.34 - Estaca apoiada em camada resistente
Figura 4.35 - Estaca Pré-moldadas de concreto
Figura 4.36 - Bate estacas

28. 28
Foto 11. Estaca de concreto da construção de um
condomínio na rod. Augusto Montenegro (Engenhare)
ESTACAS DE CONCRETO

29. 29
DEFINIÇÃO
Figura 03. Seções transversais das estacas pré-moldadas de concreto

30. 30
ESTACAS DE CONCRETO
aa) por um ponto
b) por dois pontos
Ffigura 05. Estacas levantadas por um ou por dois pontos

31. 31
ESTACAS DE CONCRETO

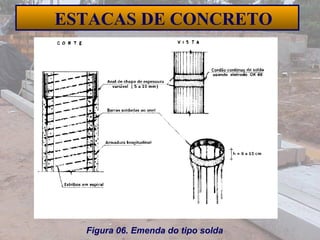

Figura 06. Emenda do tipo solda

32. 32
ESTACAS DE CONCRETO

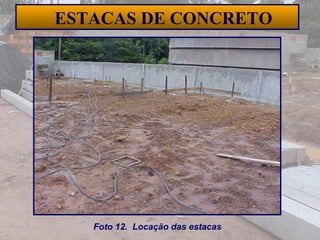

Foto 12. Locação das estacas

33. 33
ESTACAS DE CONCRETO

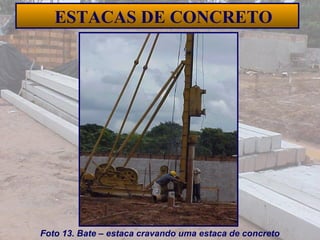

Foto 13. Bate – estaca cravando uma estaca de concreto

34. 34
ESTACAS DE CONCRETO
Foto 14. Operário cortando estaca para a emenda

35. 35
ESTACAS DE CONCRETO
Foto 15. Emenda do tipo solda entre as estacas

36. 36

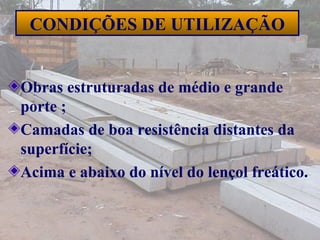

CONDIÇÕES DE UTILIZAÇÃO
Obras estruturadas de médio e grande
porte ;
Camadas de boa resistência distantes da
superfície;
Acima e abaixo do nível do lençol freático.

37. 37

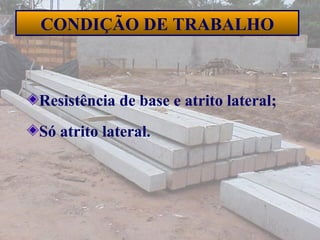

CONDIÇÃO DE TRABALHO
Resistência de base e atrito lateral;
Só atrito lateral.

38. 38

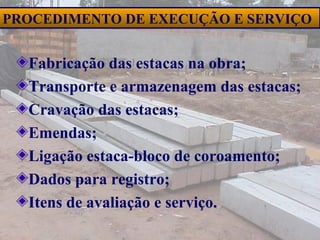

PROCEDIMENTO DE EXECUÇÃO E SERVIÇO
Fabricação das estacas na obra;
Transporte e armazenagem das estacas;
Cravação das estacas;
Emendas;
Ligação estaca-bloco de coroamento;
Dados para registro;
Itens de avaliação e serviço.

39. 39
VANTAGENS
Permite uma boa fiscalização durante a
concretagem;
Moldagem de corpos de prova para;
verificação da resistência à compressão;
Moldagem das estacas no local da obra;
Emenda de uma peça na outra;

40. 40

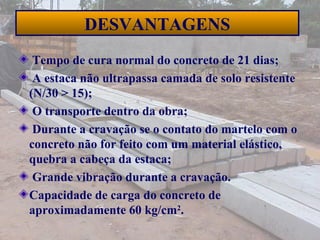

DESVANTAGENS
Tempo de cura normal do concreto de 21 dias;
A estaca não ultrapassa camada de solo resistente
(N/30 > 15);
O transporte dentro da obra;
Durante a cravação se o contato do martelo com o
concreto não for feito com um material elástico,
quebra a cabeça da estaca;
Grande vibração durante a cravação.
Capacidade de carga do concreto de
aproximadamente 60 kg/cm2
.
