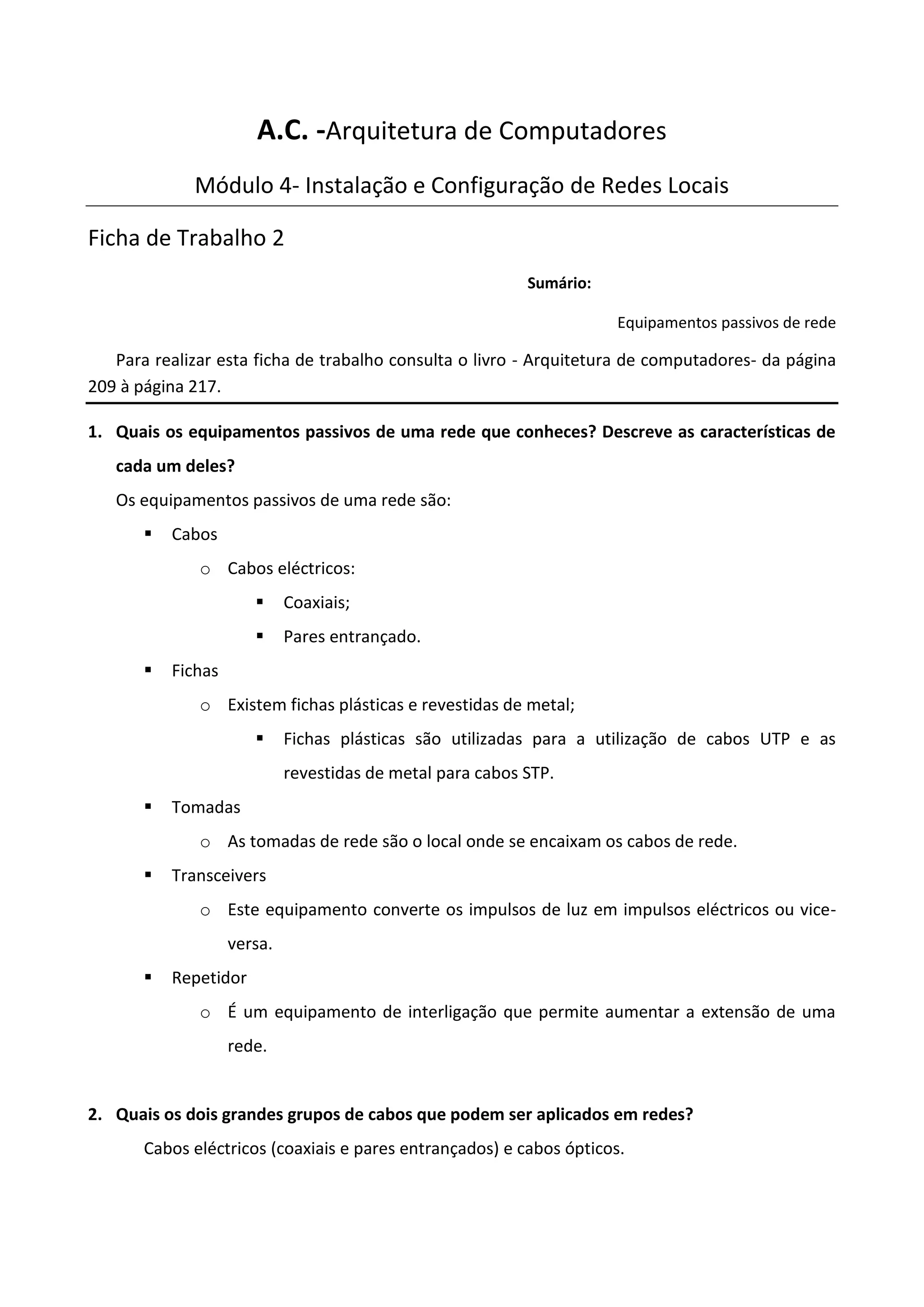

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
Os equipamentos passivos de uma rede são:
 Cabos
o Cabos eléctricos:
 Coaxiais;
 Pares entrançado.
 Fichas
o Existem fichas plásticas e revestidas de metal;
 Fichas plásticas são utilizadas para a utilização de cabos UTP e as
revestidas de metal para cabos STP.
 Tomadas
o As tomadas de rede são o local onde se encaixam os cabos de rede.
 Transceivers
o Este equipamento converte os impulsos de luz em impulsos eléctricos ou vice-
versa.
 Repetidor
o É um equipamento de interligação que permite aumentar a extensão de uma
rede.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
Cabos eléctricos (coaxiais e pares entrançados) e cabos ópticos.

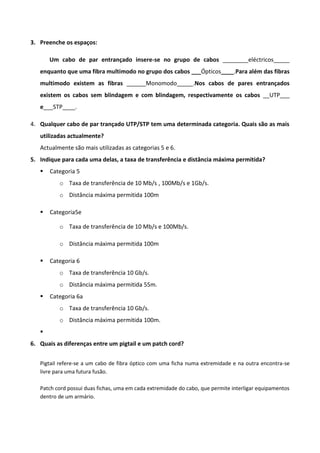

2. 3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de cabos ________eléctricos_____
enquanto que uma fibra multimodo no grupo dos cabos ___Ópticos____.Para além das fibras
multimodo existem as fibras ______Monomodo_____.Nos cabos de pares entrançados
existem os cabos sem blindagem e com blindagem, respectivamente os cabos __UTP___
e___STP____.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
Actualmente são mais utilizadas as categorias 5 e 6.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
 Categoria 5
o Taxa de transferência de 10 Mb/s , 100Mb/s e 1Gb/s.
o Distância máxima permitida 100m
 Categoria5e
o Taxa de transferência de 10 Mb/s e 100Mb/s.
o Distância máxima permitida 100m
 Categoria 6
o Taxa de transferência 10 Gb/s.
o Distância máxima permitida 55m.
 Categoria 6a
o Taxa de transferência 10 Gb/s.
o Distância máxima permitida 100m.

6. Quais as diferenças entre um pigtail e um patch cord?
Pigtail refere-se a um cabo de fibra óptico com uma ficha numa extremidade e na outra encontra-se
livre para uma futura fusão.
Patch cord possui duas fichas, uma em cada extremidade do cabo, que permite interligar equipamentos
dentro de um armário.

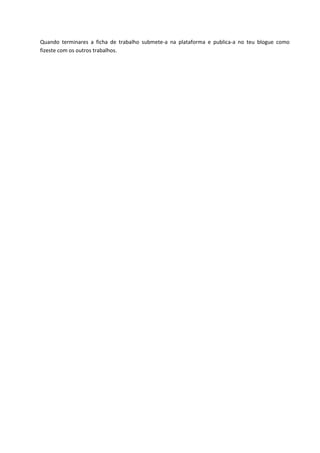

3. Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
